OW5006 - Détecteur infrarouge IFM - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Capteur de pression
Plage de mesure	0 à 10 bar
Sortie	Signal analogique 4-20 mA
Alimentation	24 V DC
Matériau du boîtier	Acier inoxydable
Température de fonctionnement	-25 à 85 °C
Utilisation	Applications industrielles pour la mesure de pression
Maintenance	Vérification régulière de l'étalonnage recommandée
Sécurité	Conforme aux normes de sécurité CE
Informations générales	Compatible avec divers fluides, installation facile

FOIRE AUX QUESTIONS - OW5006 IFM

Quel est le type de produit IFM OW5006 ?

Le IFM OW5006 est un capteur de niveau de liquide.

Comment installer le IFM OW5006 ?

Assurez-vous que le capteur est monté verticalement dans le réservoir à une distance appropriée du niveau de liquide.

Quelle est la plage de température de fonctionnement du IFM OW5006 ?

Le IFM OW5006 fonctionne dans une plage de température de -25 °C à 70 °C.

Comment calibrer le IFM OW5006 ?

Pour calibrer le capteur, suivez les instructions fournies dans le manuel utilisateur pour ajuster les paramètres selon votre application.

Que faire si le IFM OW5006 ne détecte pas le niveau de liquide ?

Vérifiez si le capteur est correctement installé et propre. Assurez-vous également que le niveau de liquide est dans la plage de détection.

Le IFM OW5006 est-il étanche ?

Oui, le IFM OW5006 est conçu pour être étanche et peut être utilisé dans des environnements humides.

Quelle est la tension d'alimentation requise pour le IFM OW5006 ?

Le IFM OW5006 nécessite une tension d'alimentation de 10 à 30 VDC.

Comment nettoyer le IFM OW5006 ?

Utilisez un chiffon doux et humide pour nettoyer le capteur. Évitez les produits chimiques agressifs.

Où puis-je trouver le manuel d'utilisation du IFM OW5006 ?

Le manuel d'utilisation peut être téléchargé sur le site web d'IFM ou obtenu auprès de votre revendeur.

Le IFM OW5006 peut-il être utilisé avec des liquides corrosifs ?

Il est recommandé de vérifier la compatibilité du capteur avec le type de liquide avant utilisation.

MODE D'EMPLOI OW5006 IFM

Montageanleitung Installation Instructions Notice de Montage

efector60

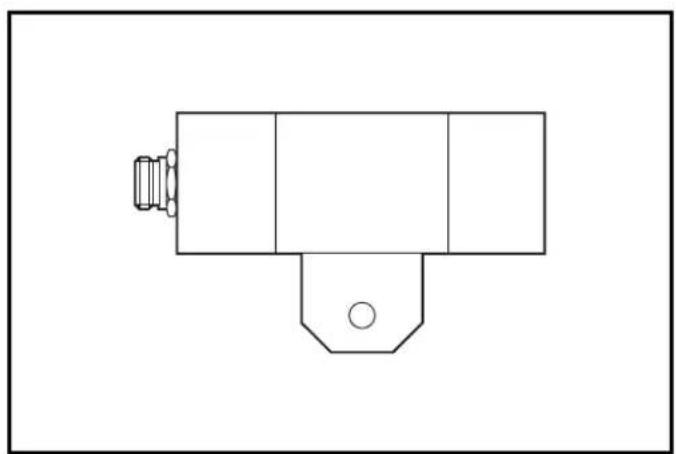

Infrarotsensoren Infrared heat sensors Deteurs d'infrarouges

OWS / OWL

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges déetectent le rayonnement thermique d'un objet et le convertissant en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350^ / 750^ (en fonction du type d'appareil).

Montage

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (réference E20426).

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détction qui dépend de l'angle d'ouverture et de la distance de détction doit être couverte.

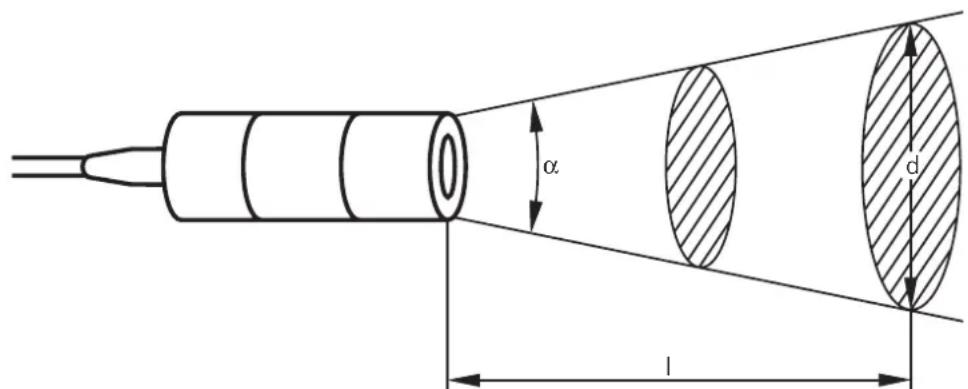

Calcul: diamètre de détction/distance de détction/angle d'ouverture

$$ \begin{array}{l} d = 2 \times / x \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = a n g l e d ^ {\prime} o u v e r t u r e \ \mid = d i s t a n c e d e d e t e c t i o n \ d = d i a m e t r e d e \text {d e t e c t i o n} \ \varnothing = \text {d i a m e t r e} \ \end{array} $$

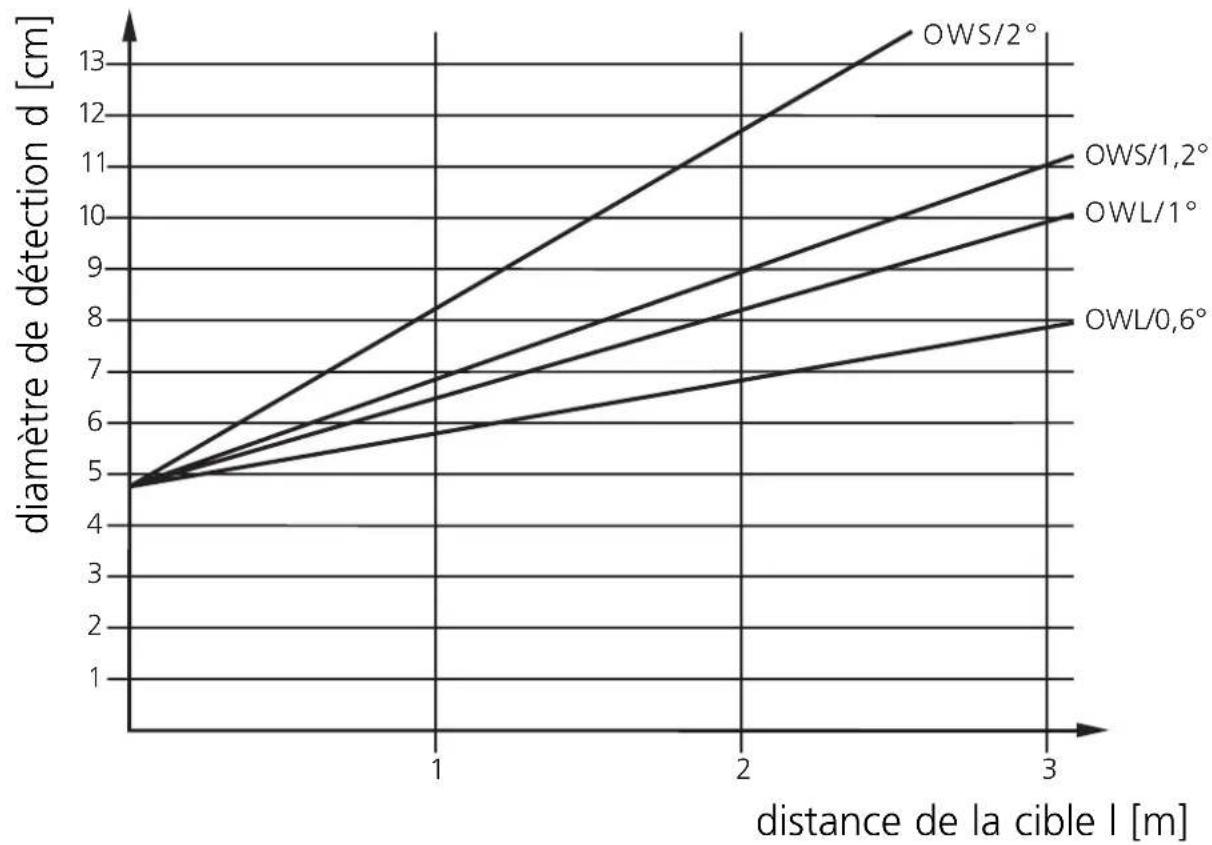

Diagramme concernant les distances de détention:

En cas de portées supérieures à 5m if faut tener compte des pertes de radiation au travers de l'air. Pour cette raison la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP

DC NPN

AC/DC*

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des-appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air compré dans le manchon protecteur pour nettoyer l'optique.
