BEDIENUNGSANLEITUNG OW5006 IFM
Bestimmungsgemäß Verwendung
Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.
Einsatz zur Objektenkennung oder Temperaturüberwachung.
Schalttemperatur 350^ / 750^ (je nach Geräteausführung).
Montage
Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sieihn mit Hilfe einer Montagehalterung. Zur einfahren Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.
Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtastdurchmesser hangt ab von Öffnungswinkel und Abtastabstand.

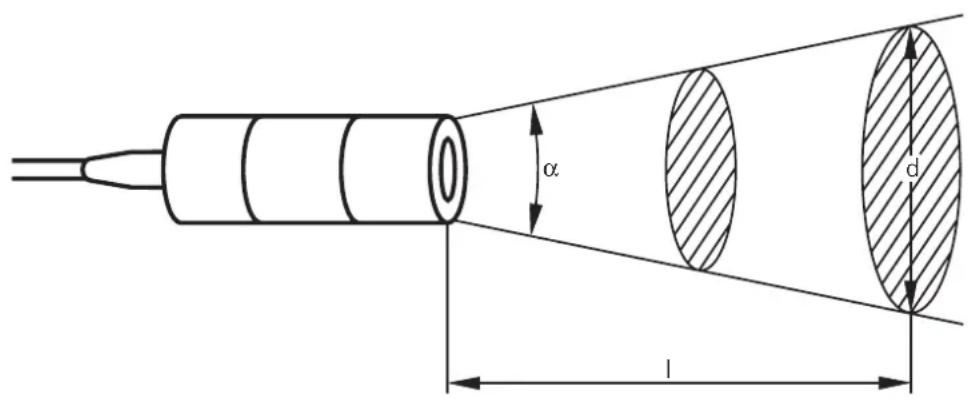

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel
$$ \begin{array}{l} d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$
$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$
$$ \begin{array}{l} \alpha = \text {Ö f n u n g s w i n k e l} \ \mathsf {l} = \mathsf {A b t a s t a b s t a n d} \ d = A b t a s t d u r c h m e s s e r \ \varnothing = \text {L i n s e n d u r c h m e s s e r} \ \end{array} $$

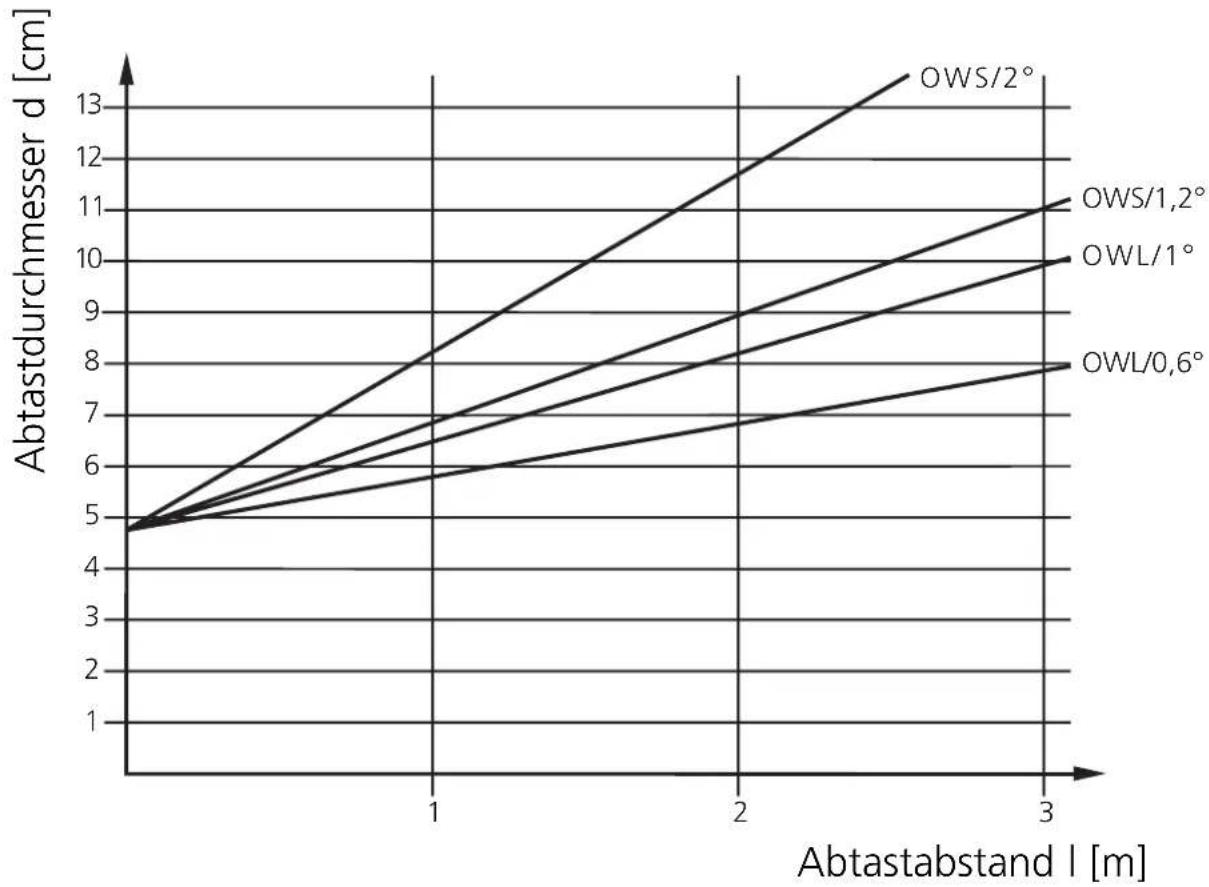

Schaltabstandsdiagramm:
Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalt-temperatur des Sensors liegen.
Elektrischer Anschluss
Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.
DC PNP
DC NPN
AC/DC*
Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.
Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.
*Ausgang nicht kurzschlußfest.
Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.
Betrieb
Prüfen Sie, ob das Gerät sicher Funktioniert.
Setzen Sie Geräte mit higherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).
Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).
Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubusein, um die Optik sauber zu halten.
