Produkttyp	Infrarot-Detektor
Marke	IFM
Modell	OW0002
Schalttemperatur	500 °C oder 900 °C je nach Gerätetyp
Max. Umgebungstemperatur (Verstärker)	60 °C
Max. Temperatur (Lichtleiter)	250 °C
Verfügbarer Öffnungswinkel	68°, 7°, 2° (je nach Modell)
Erfassungsabstand	Bis 5 m (darüber Strahlungsverluste)
Erfassungsdurchmesser	Variabel je nach Abstand und Winkel (z.B. bei 1 m: 13 cm für 68°)
Elektrischer Anschluss	DC PNP oder NPN
Kurzschlussschutz	Ausgang nicht geschützt – Zerstörungsrisiko
Empfohlene Sicherung	Feinsicherung gemäß Datenblatt
Drahtfarben	BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb
Hauptfunktionen	Objekterkennung durch Wärmestrahlung, Temperaturüberwachung
Montage	Verstärker außerhalb der heißen Zone, Lichtleiter in der heißen Zone
Verfügbares Zubehör	Montagesockel (E20426), Zusatzlinse, Lichtleiter
Austausch des Lichtleiters	Möglich: Mutter lösen, Dichtung entfernen, Lichtleiter ersetzen, wieder zusammenbauen
Betriebshinweis	Die Objekttemperatur muss ≥ Schalttemperatur sein
Biegeradius der Lichtleiter	Einhalten
Anleitung verfügbar	Kostenloses PDF auf notice-facile.com

Häufig gestellte Fragen - OW0002 IFM

Wie hoch ist die Schalttemperatur des Detektors OW0002?

Die Schalttemperatur beträgt 500 °C oder 900 °C je nach Gerätetyp.

Wo müssen der Verstärker und der Lichtleiter montiert werden?

Der Verstärker muss außerhalb der heißen Zone montiert werden (max. Umgebungstemperatur 60 °C). Der Lichtleiter kann bis 250 °C in der heißen Zone installiert werden.

Wie berechnet man den Erfassungsdurchmesser?

Verwenden Sie die Formel: d = 2 × I × tan(α/2) + ∅, wobei I = Erfassungsabstand, α = Öffnungswinkel, ∅ = Linsendurchmesser.

Welche Öffnungswinkel sind verfügbar?

Die möglichen Öffnungswinkel sind 68°, 7° und 2° je nach Detektormodell.

Wie wird der Detektor elektrisch angeschlossen?

Schalten Sie die Anlage spannungsfrei. Schließen Sie gemäß Schaltplan DC PNP oder NPN an. Verwenden Sie die Farben: BN = braun (L+), BU = blau (L-), BK = schwarz (Ausgang), GN/YE = grün/gelb (Erde).

Ist der Detektor gegen Kurzschluss geschützt?

Nein, der Ausgang ist nicht geschützt. Ein Kurzschluss kann das Gerät sofort zerstören. Es wird empfohlen, eine Feinsicherung hinzuzufügen.

Wie wird der Lichtleiter ausgetauscht?

Entfernen Sie Mutter und Unterlegscheibe, nehmen Sie die Gummidichtung ab, ziehen Sie den defekten Lichtleiter heraus. Schieben Sie die Teile auf den neuen Lichtleiter, stecken Sie ihn in den Verstärker, setzen Sie die Dichtung wieder ein und ziehen Sie die Mutter fest.

Was tun bei Fehlfunktion durch Hintergrundstrahlung?

Verwenden Sie Geräte mit einer höheren Schalttemperatur, um Störungen durch Hintergrundstrahlung zu vermeiden.

Welches Zubehör ist für diesen Detektor verfügbar?

Ein Montagesockel (Ref. E20426), eine Zusatzlinse zur Vergrößerung der Reichweite und Ersatzlichtleiter.

Wo kann die vollständige Anleitung für den OW0002 heruntergeladen werden?

Die Anleitung ist kostenlos als PDF auf notice-facile.com verfügbar.

BEDIENUNGSANLEITUNG OW0002 IFM

Bestimmungsgemäße Verwendung

Der Infrarotsensor erfaßt Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objekterkennung oder Temperaturüberwachung.

Schalttemperatur 500°C/900°C (je nach Geräteausführung).

Montage

Montieren Sie den Elektronikteil außerhalb des Heißbereiches. Zur einfachen Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Bringen Sie die Fiberoptik im erforderlichen Abtastabstand im Heißbereich (max. 250°C) an.

Verwenden Sie zur Vergrößerung des Abtastabstandes und Präzisierung des Schaltpunktes als Zubehör erhältliche Aufstecklinsen.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtats-durchmesser hängt ab von Öffnungswinkel und Abtastabstand.

Achtung! Knicken Sie die Fiberoptik nicht scharf ab.

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

α = Öffnungswinkel

I = Abtastabstand

d = Abtastdurchmesser

∅= Linsendurchmesser

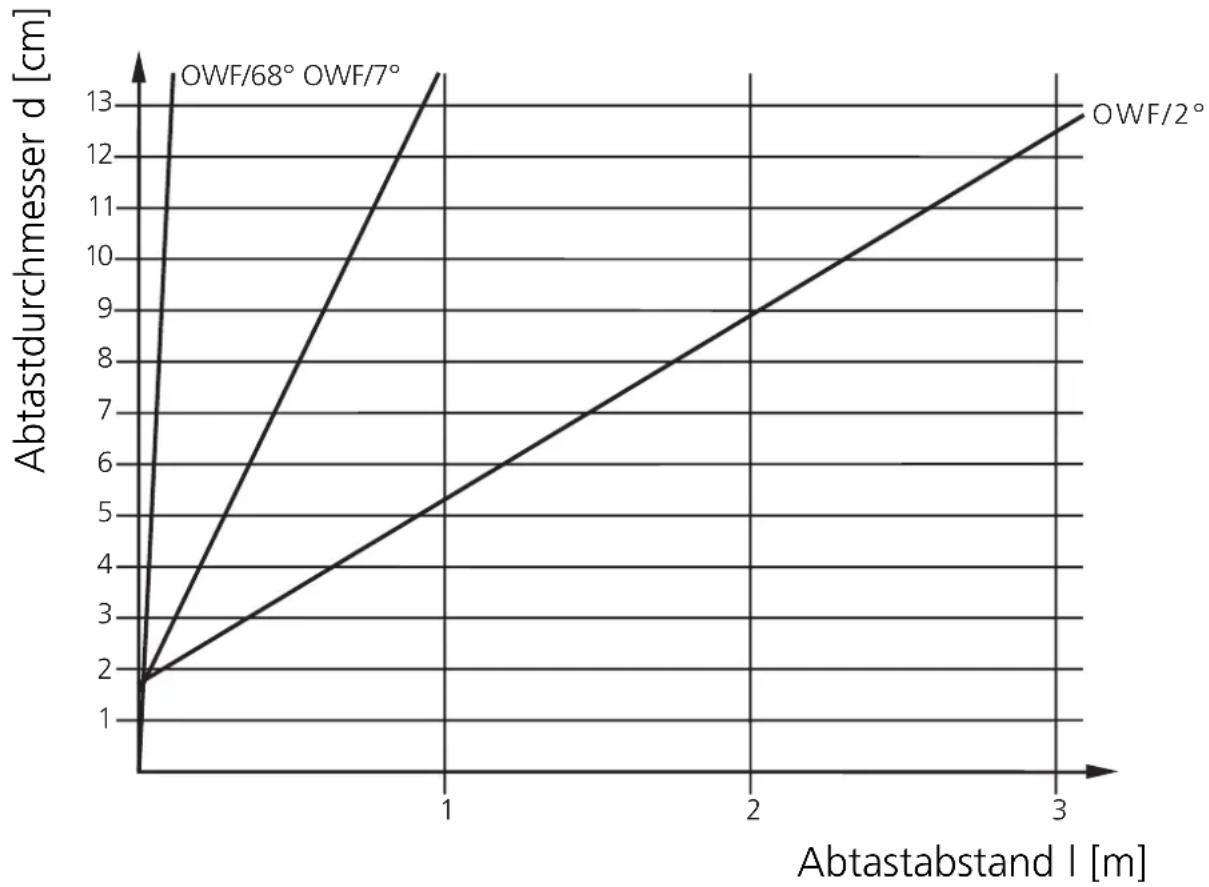

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalttemperatur des Sensors liegen.

Elektrischer Anschluß

Schalten Sie die Anlage spannungsfrei und schließen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

AC/DC*

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

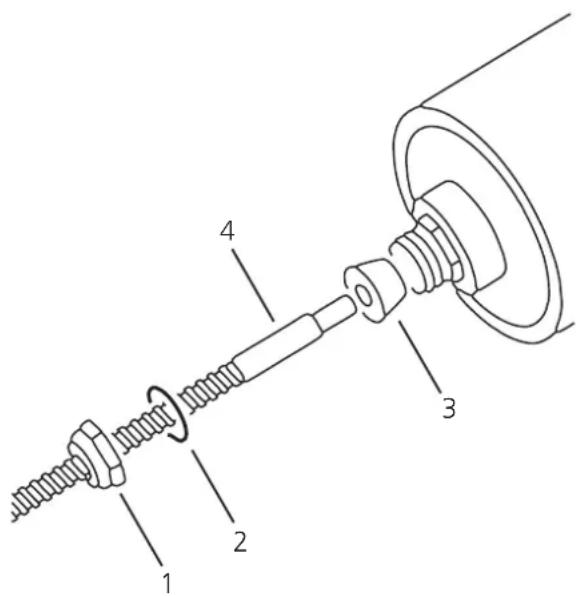

Austausch der Fiberoptik

Entfernen Sie die Überwurfmutter 1 und Unterlegscheibe 2.

Lösen Sie die Gummidichtung 3 vorsichtig aus dem Gewindestutzen.

Entfernen Sie die defekte Fiberoptik 4.

Schieben Sie die mitgelieferte neue Überwurfmutter 1, Unterlegscheibe 2, und Dichtung 3 über die Ersatzfiberoptik.

Führen Sie die Ersatzfiberoptik bis zum Anschlag in die dafür vorgesehene Öffnung des Elektronikteils ein.

Drücken Sie die Dichtung 3 in den Gewindestutzen.

Sichern Sie durch festdrehen der Überwurfmutter 1 die Ersatzfiberoptik.

Prüfen Sie, ob das Gerät sicher funktioniert.

Setzen Sie Geräte mit höherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten.
