BEDIENUNGSANLEITUNG OW0004 IFM

Bestimmungsgemäße Verwendung

Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objekterkennung oder Temperaturüberwachung.

Schalttemperatur 350°C/750°C (je nach Geräteausführung).

Montage

Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sie ihn mit Hilfe einer Montagehalterung. Zur einfachen Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtast-durchmesser hängt ab von Öffnungswinkel und Abtastabstand.

α d l

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

$$ \alpha = \text { Öffnungswinkel } $$

$$ l = A b t a s t a b s t a n d $$

$$ d = \text { Abtastdurchmesser } $$

$$ \emptyset = \text { Linsendurchmesser } $$

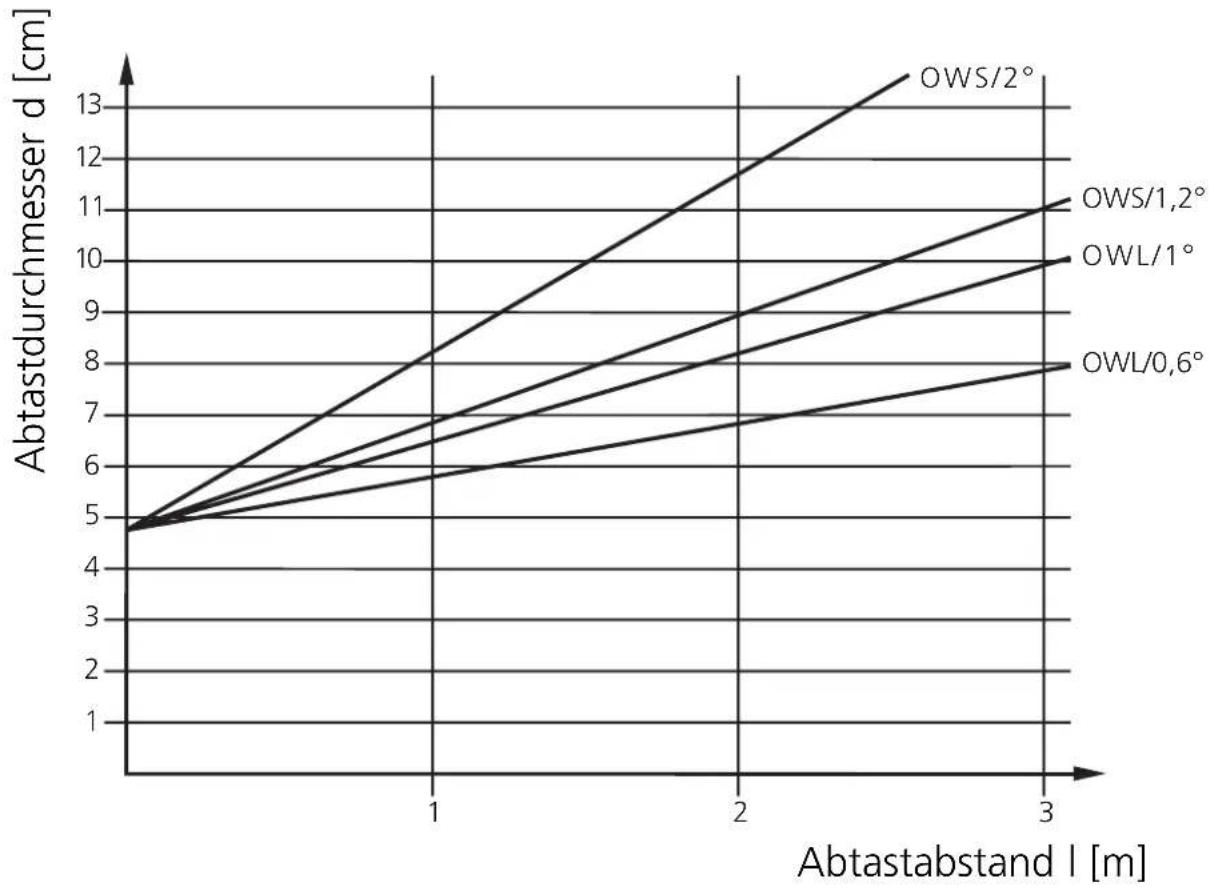

Schaltabstandsdiagramm:

IFM OW0004 - Schaltabstandsdiagramm: - 1

line | Abtastabstand l [m] | OWS/2° | OWS/1.2° | OWL/1° | OWL/0.6° | | ------------------- | ------ | -------- | ------ | -------- | | 0 | 5 | 5 | 5 | 5 | | 1 | 8 | 7 | 6 | 5.5 | | 2 | 11 | 9 | 8 | 6.5 | | 3 | 13 | 11 | 10 | 7.5 |

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalttemperatur des Sensors liegen.

Elektrischer Anschluss

IFM OW0004 - Elektrischer Anschluss - 1

Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.

DC PNP
IFM OW0004 - Elektrischer Anschluss - 2

DC NPN
IFM OW0004 - Elektrischer Anschluss - 3

AC/DC*
IFM OW0004 - Elektrischer Anschluss - 4

Hinweis: Miniatur-Sicherung gemäß technischem Datenblatt einsetzen, falls dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

Betrieb

Prüfen Sie, ob das Gerät sicher funktioniert.

Setzen Sie Geräte mit höherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).

Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).

Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubus ein, um die Optik sauber zu halten.
