Produkttyp	Infrarotdetektor
Marke	IFM
Modell	OW5010
Kategorie	Infrarotdetektor
Schalttemperatur	350°C / 750°C je nach Gerätetyp
Öffnungswinkel	Variabel je nach Modell (durch Formel definiert)
Empfohlene maximale Erfassungsentfernung	5 m (darüber hinaus Strahlungsverluste)
Stromversorgung	DC PNP, DC NPN, AC/DC
Kurzschlussschutz	Nicht geschützt für AC/DC-Ausgang
Drahtfarben	BN (braun), BU (blau), BK (schwarz), GN/YE (grün/gelb)
Empfohlene Sicherung	Miniatursicherung laut Datenblatt
Mitgeliefertes Zubehör	Montagesockel (Ref. E20426)
Optionales Zubehör	Schutzmanschette (Ref. E20427)
Hauptfunktionen	Erkennung heißer Objekte, Temperaturüberwachung
Wartung und Reinigung	Optik mit Druckluft durch die Schutzmanschette reinigen
Sicherheit	Anlage vor Anschluss spannungsfrei schalten
Reparierbarkeit	Zubehörteile verfügbar (Sockel, Manschette)
Bestimmungsgemäße Verwendung	Infraroterkennung in der Industrie
Schwere Betriebsbedingung	Schutzmanschette gegen Staub und Dampf verwenden

Häufig gestellte Fragen - OW5010 IFM

Wie installiere ich den Detektor OW5010?

Richten Sie den Detektor auf das zu erfassende Objekt und montieren Sie ihn mit dem Montagesockel (Ref. E20426). Die Temperatur des Objekts muss mindestens der Schalttemperatur entsprechen.

Wie hoch ist die Schalttemperatur des OW5010?

Die Schalttemperatur beträgt 350°C oder 750°C je nach Gerätetyp. Überprüfen Sie das Typenschild für den genauen Wert.

Was ist die maximale Erfassungsentfernung?

Die Erfassungsentfernung kann bis zu 5 m betragen. Darüber hinaus können Strahlungsverluste in der Luft die Erfassung beeinträchtigen, was eine höhere Objekttemperatur erfordert.

Wie wird der Detektor elektrisch angeschlossen?

Schalten Sie die Anlage spannungsfrei. Schließen Sie gemäß Schaltplan an: für DC PNP, NPN oder AC/DC. Verwenden Sie ggf. eine Miniatursicherung. Die Drahtfarben sind BN (braun), BU (blau), BK (schwarz), GN/YE (grün/gelb).

Ist der Detektor kurzschlussgeschützt?

Der AC/DC-Ausgang ist nicht kurzschlussgeschützt. Ein Kurzschluss kann das Gerät sofort zerstören. Bei DC-Ausgängen prüfen Sie das Datenblatt.

Welches Zubehör ist verfügbar?

Der Montagesockel (Ref. E20426) wird mitgeliefert. Optional schützt die Schutzmanschette (Ref. E20427) vor Staub und Dampf und ermöglicht die optische Reinigung mit Druckluft.

Wie reinige ich die Optik des Detektors?

Verwenden Sie die Schutzmanschette (Ref. E20427), um Druckluft einzuleiten und die Optik berührungslos zu reinigen.

Was tun bei störender Hintergrundstrahlung?

Wenn die Anwendung störende thermische Strahlung erzeugt (z.B. Öfen), verwenden Sie einen Detektor mit höherer Schalttemperatur, um Fehlerkennungen zu vermeiden.

Kann ich den Detektor in staubiger Umgebung verwenden?

Ja, mit der Schutzmanschette (Ref. E20427), die die Optik schützt. Unter schweren Bedingungen wird die Manschette empfohlen.

Wie berechne ich den Erfassungsdurchmesser?

Verwenden Sie die Formel: d = 2 × l × tan(α/2) + Ø, wobei l die Entfernung, α der Öffnungswinkel und Ø der Objektdurchmesser ist. Diagramme sind in der Bedienungsanleitung enthalten.

BEDIENUNGSANLEITUNG OW5010 IFM

Bestimmungsgemäß Verwendung

Der Infrarotsensor erfasst Wärmestrahlung von Objekten und meldet sie durch ein Schaltsignal.

Einsatz zur Objektenkennung oder Temperaturüberwachung.

Schalttemperatur 350^ / 750^ (je nach Geräteausführung).

Montage

Richten Sie den Sensor auf das zu erfassende Objekt aus und montieren Sieihn mit Hilfe einer Montagehalterung. Zur einfahren Montage ist ein Montagefuß (Bestell-Nr. E20426) erhältlich.

Das Objekt muß mindestens die Schalttemperatur des Sensors haben und es muß den Abtastdurchmesser des Sensors ausfüllen. Der Abtastdurchmesser hangt ab von Öffnungswinkel und Abtastabstand.

Berechnung von Abtastdurchmesser/Abtastabstand/Öffnungswinkel

$$ \begin{array}{l} d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = \text {Ö f n u n g s w i n k e l} \ \mathsf {l} = \mathsf {A b t a s t a b s t a n d} \ d = A b t a s t d u r c h m e s s e r \ \varnothing = \text {L i n s e n d u r c h m e s s e r} \ \end{array} $$

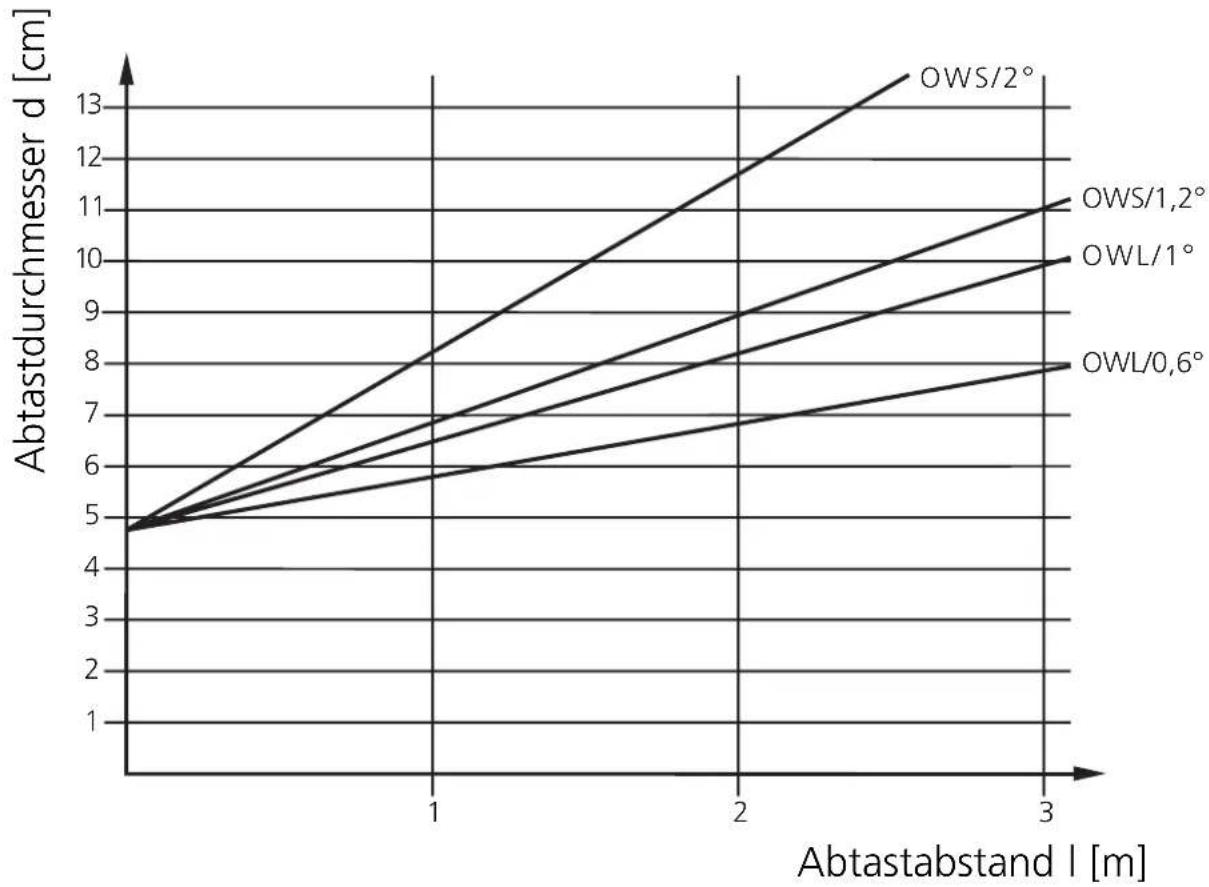

Schaltabstandsdiagramm:

Bei Abtastabständen >5m treten Strahlungsverluste durch den Luftweg auf. Die Objekttemperatur sollte deshalb deutlich über der Schalt-temperatur des Sensors liegen.

Elektrischer Anschluss

Schalten Sie die Anlage spannungsfrei und schliessen Sie das Gerät folgendermaßen an.

DC PNP

DC NPN

AC/DC*

Hinweis: Miniatur-Sicherung gemäß technisches Datenblatt einsetzen, falls Dort angegeben.

Empfehlung: Nach einem Kurzschluss das Gerät auf sichere Funktion prüfen. Adernfarben bei ifm-Kabeldosen: BN = braun, BU = blau, BK = schwarz, GN/YE = grün/gelb.

*Ausgang nicht kurzschlußfest.

Kurzschluß kann zur sofortigen Zerstörung des Gerätes führen.

Betrieb

Prüfen Sie, ob das Gerät sicher Funktioniert.

Setzen Sie Geräte mit higherer Schalttemperatur ein, falls im praktischem Betrieb Fehlschaltungen durch Hintergrundstrahlung auftreten (zum Beispiel durch Öfen).

Betreiben Sie den Infrarotsensor bei schwierigen Umweltbedingungen (zum Beispiel Staub, Dunst) oder bei Wärmereflexionen der Umgebung mit Schutztubus (Bestell-Nr. E20427).

Leiten Sie gegebenenfalls Druckluft in den Stutzen des Schutztubusein, um die Optik sauber zu halten.
