MODE D'EMPLOI OW0004 IFM

Montageanleitung Installation Instructions Notice de Montage

efector600®

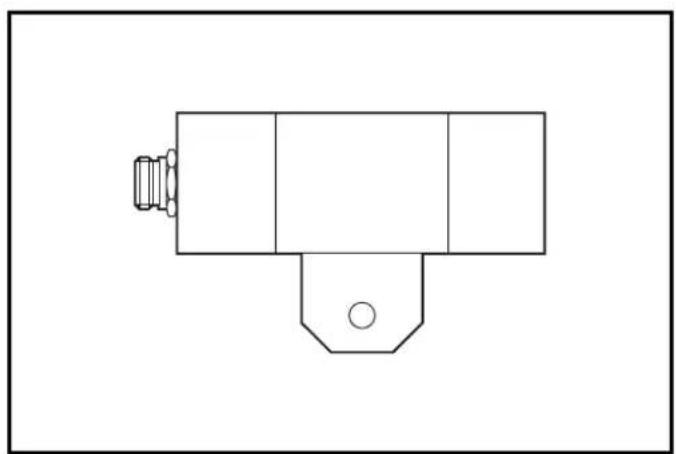

Infrarotsensoren Infrared heat sensors Détecteurs d'infrarouges

OWS / OWL

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350°C/750°C (en fonction du type d'appareil).

Montage

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (référence E20426).

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détection qui dépend de l'angle d'ouverture et de la distance de détection doit être couverte.

α l d

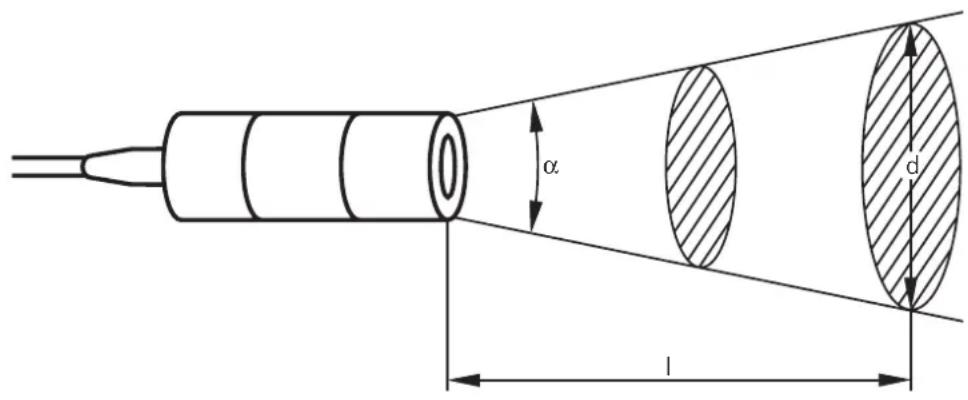

Calcul: diamètre de détection/distance de détection/angle d'ouverture

$$ d = 2 \times I \times \tan {\frac {\alpha}{2}} + \varnothing $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \emptyset}{2 \times I}\right) $$

α = angle d'ouverture

I = distance de détection

d = diamètre de détection

∅ = diamètre de la lentille

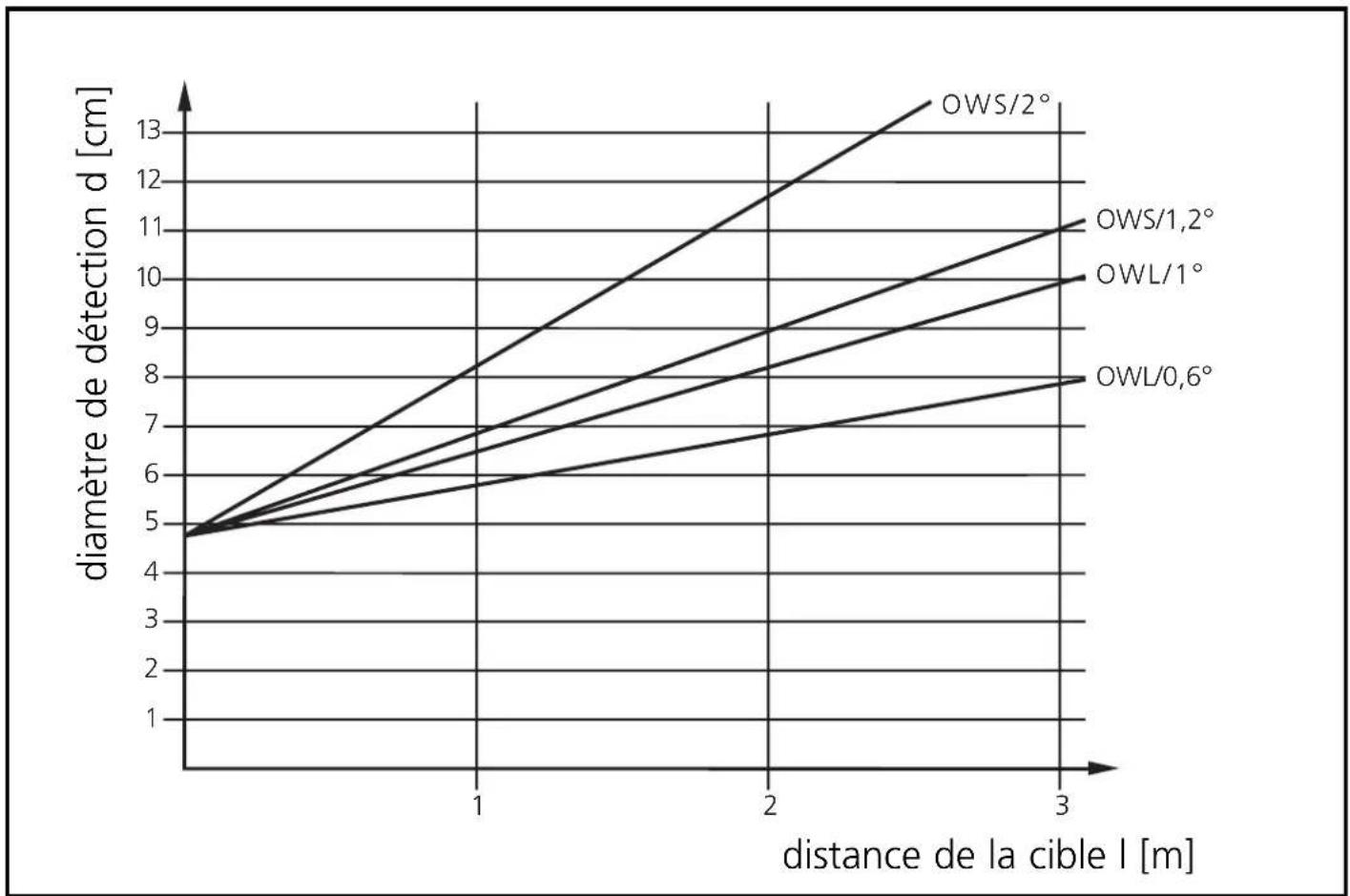

Diagramme concernant les distances de détection:

En cas de portées supérieures à 5m if faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison la température de l'objekt doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

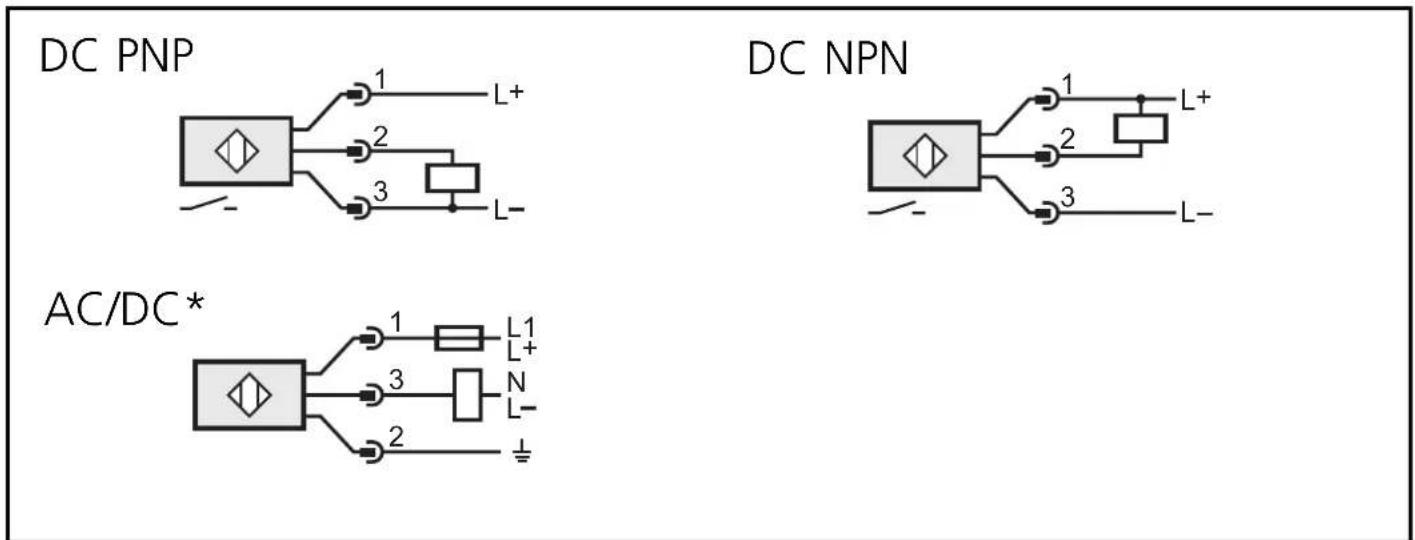

DC PNP 1 L+ 2 3 L- DC NPN 1 L+ 2 3 L- AC/DC* 1 L1 L+ 3 N L- ⊥

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air comprimé dans le manchon protecteur pour nettoyer l'optique.
