MODE D'EMPLOI OW0001 IFM
Montageanleitung Installation Instructions Notice de Montage
efector60

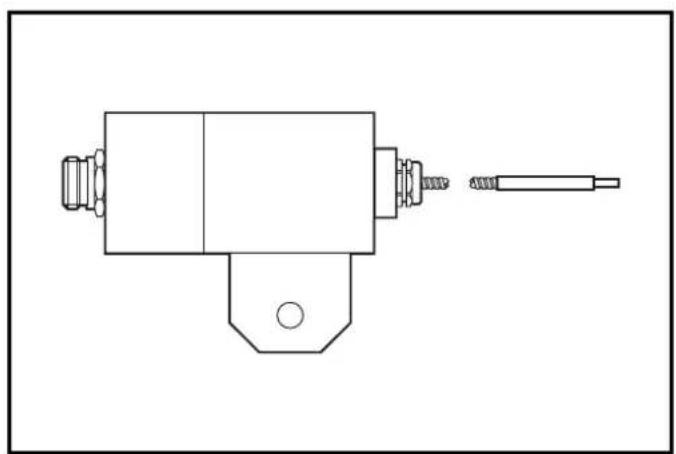

Infrarotsensoren Infrared heat sensors Deteurs d'infrarouges
OWF
Fonctionnement et caractéristiques
Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissant en signaux de commutation.
Ils sont utilisés pour détecter des objets ou surveiller la température.
Température de commutation 500^ / 900^ (en fonction du type d'appareil).
Montage
Monter l'amplificateur en dehors de la zone chaude (température ambiente maxi 60^ ). Un socle de montage est disponible en accessoire (référence E20426). Installer la fibre optique (voir formule) dans la zone chaude (maxi. 250^ ). Pour augmenter la portée et régler le point de commutation avec précision: possibilité de monter une lentille supplémentaire (vendue en accessoire).
La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détction qui dépend de l'angle d'ouverture et de la distance de détction doit être couverte.
Respecter les rayons de courbure des fibres.

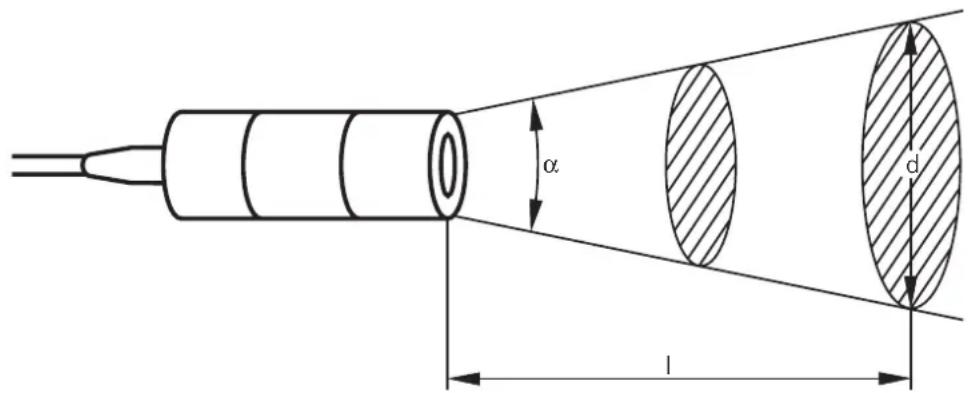

Calcul: diamètre de détction/distance de détction/angle d'ouverture
$$ \begin{array}{l} d = 2 \times I \times \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$
$$ \alpha = 2 \times \tan^ {- 1} \left(\frac {d - \varnothing}{2 \times I}\right) $$
= angle d'ouverture
I = distance de détction
d = diamètre de détction
= diametre de la lentille

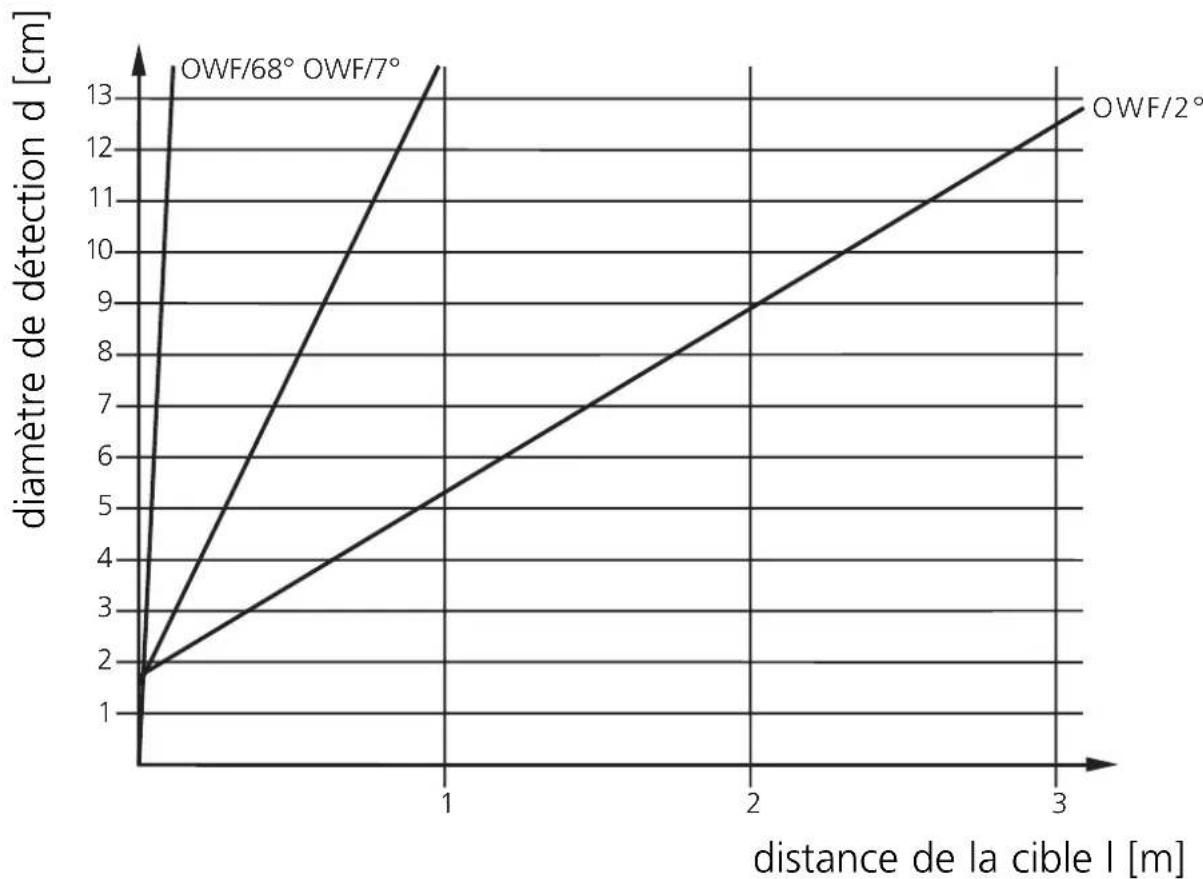

Diagramme concernant les distances de détention:
En cas de portées supérieures à 5m if faut tener compte des pertes de radiation au travers de l'air. Pour cette raison la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.
Raccordement electrique
Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.
DC PNP
DC NPN
AC/DC*
Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.
Couleurs des fils conducteurs: BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.
*Sortie: non protégée contre les courts-circuits.
Un court-circuit peut détruire l'appareil immédiatement.

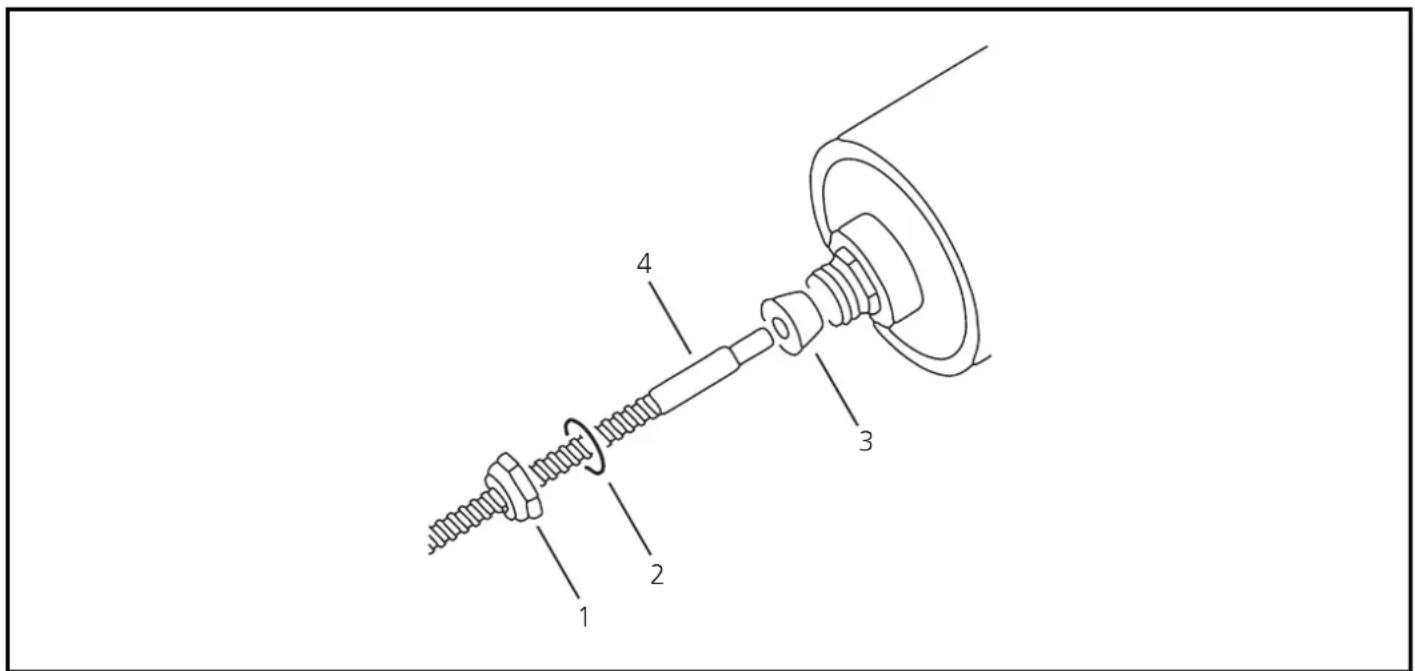

Remplacement de la fibre optique
Enlever l'écrou 1 et la rondelle 2.
Enlever précautionneusement le joint caoutchouc 3.
Enlever la fibre optique defectuese 4.
Faire glisser l'écrou 1, la rondelle 2, le joint 3 sur la nouvelle fibre optique.
Enconcer la nouvelle fibre optique dans l'embase de l'amplificateur.
Remetre le joint d'etanchéité 3.
Fixer la nouvelle fibre à l'aide de l'ecrou 1.
Fonctionnement
Véifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan, des apparêls avec une température de commutation plus haute doivent être utilisés.
