OW0006 - Détecteur infrarouge IFM - Notice d'utilisation et mode d'emploi gratuit

Marque	IFM
Modèle	OW0006
Type de produit	Détecteur infrarouge (capteur de température à infrarouge)
Température de commutation	350°C ou 750°C selon la variante
Angle d'ouverture (α)	Paramètre déterminant la zone de détection (formule fournie dans la documentation)
Distance de détection	Jusqu'à 5 m sans pertes significatives ; au-delà, nécessite une température d'objet plus élevée
Sortie	PNP (DC), NPN (DC) ou AC/DC selon version
Alimentation	10-30 V DC (PNP/NPN) ou 24-240 V AC/DC
Protection électrique	Fusible miniature recommandé
Protection contre les courts-circuits	Oui pour versions DC ; non pour version AC/DC
Montage	Orienter vers l'objet ; socle de montage en option (réf. E20426)
Nettoyage	Utiliser un manchon protecteur (réf. E20427) avec air comprimé pour nettoyer l'optique
Utilisation principale	Détection d'objets chauds (ex. fours) et contrôle de température
Précautions	Éviter les rayonnements parasites de l'arrière-plan ; choisir la température de commutation adaptée
Câblage	BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune
Normes	Conforme aux spécifications IFM

FOIRE AUX QUESTIONS - OW0006 IFM

Comment installer le détecteur OW0006 ?

Orientez le détecteur vers l'objet à détecter et montez-le. Un socle de montage (réf. E20426) est disponible en accessoire pour faciliter l'installation. Assurez-vous que la température de l'objet est au moins égale à la température de commutation du détecteur.

Quelle est la température de commutation du OW0006 ?

La température de commutation est de 350°C ou 750°C selon le type d'appareil. Vérifiez la variante de votre modèle.

Quelle distance de détection maximale ?

La distance de détection dépend de la température de l'objet et de l'angle d'ouverture. Jusqu'à 5 m, les pertes sont négligeables. Au-delà, la température de l'objet doit être nettement supérieure à la température de commutation pour compenser les pertes de radiation dans l'air.

Comment nettoyer l'optique du détecteur ?

Dans des conditions sévères (poussières, vapeur), utilisez le manchon protecteur (réf. E20427). Introduisez de l'air comprimé dans le manchon pour nettoyer l'optique sans contact.

Quel type d'alimentation est requis ?

Le détecteur fonctionne en 10-30 V DC (sorties PNP/NPN) ou en 24-240 V AC/DC selon la version. Consultez le schéma de branchement et utilisez un fusible miniature si recommandé.

Le détecteur peut-il fonctionner en présence de fumée ou de vapeur ?

Oui, mais des conditions sévères comme la fumée ou la vapeur peuvent affecter la détection. Il est recommandé d'utiliser un manchon protecteur et de l'air comprimé pour maintenir l'optique propre.

Comment éviter les fausses détections dues à l'arrière-plan ?

Si un rayonnement thermique parasite de l'arrière-plan (ex. fours) provoque des déclenchements intempestifs, utilisez un détecteur avec une température de commutation plus élevée pour filtrer les sources chaudes non désirées.

Que faire en cas de court-circuit ?

Les versions AC/DC ne sont pas protégées contre les courts-circuits ; un court-circuit peut détruire l'appareil immédiatement. Vérifiez le câblage et insérez un fusible miniature adapté selon la fiche technique.

Quels accessoires sont disponibles ?

Deux accessoires principaux : le socle de montage (réf. E20426) pour l'orientation, et le manchon protecteur (réf. E20427) pour les environnements difficiles.

Comment calculer la zone de détection ?

Utilisez la formule : diamètre de détection d = 2 × distance l × tan(α/2) + diamètre du capteur. L'angle d'ouverture α est un paramètre clé. Reportez-vous au diagramme de distances de détection pour une évaluation visuelle.

MODE D'EMPLOI OW0006 IFM

efector60

OWS / OWL

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 350°C / 750°C (en fonction du type d'appareil).

Montage

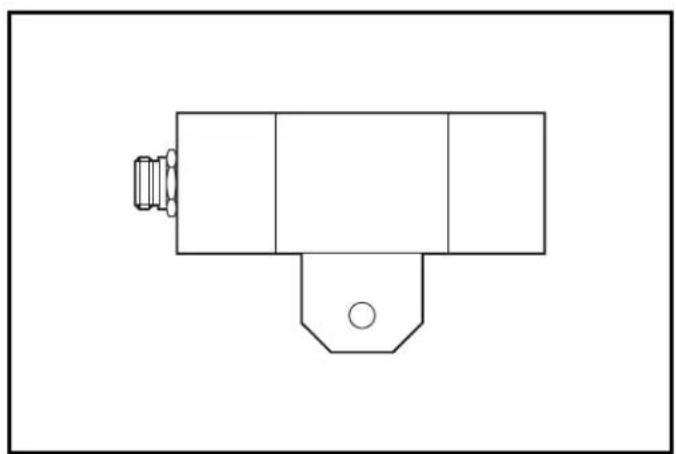

Orienter le détecteur en direction de l'objet à détecter et le monter. Un socle de montage est disponible en accessoire (référence E20426).

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détection qui dépend de l'angle d'ouverture et de la distance de détection doit être couverte.

Calcul: diamètre de détection/distance de détection/angle d'ouverture

$$ \begin{array}{l} d = 2 \times / x \tan \frac {\alpha}{2} + \varnothing \ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} \ \end{array} $$

$$ \alpha = 2 \times \tan^{-1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ \begin{array}{l} \alpha = \text{angle d'} ouverture \\ I = \text{distance de détection} \\ d = \text{diamètre de détection} \\ \varnothing = \text{diamètre} \\ \end{array} $$

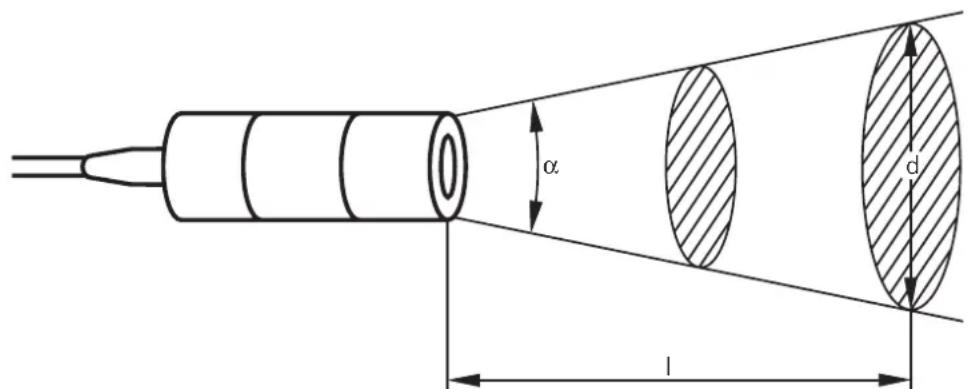

Diagramme concernant les distances de détection:

En cas de portées supérieures à 5m, il faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison, la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP

DC NPN

AC/DC*

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommendation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Fonctionnement

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan (par ex. fours), des appareils avec une température de commutation plus haute doivent être utilisés.

En cas de conditions environnantes sévères (par ex. poussières, vapeur) ou en cas de rayonnement thermique parasite de l'environnement, utiliser les détecteurs d'infrarouges avec un manchon protecteur (référence E20427). Introduire l'air comprimé dans le manchon protecteur pour nettoyer l'optique.
