MODE D'EMPLOI OW0002 IFM

efector600®

OWF

Fonctionnement et caractéristiques

Les détecteurs d'infrarouges détectent le rayonnement thermique d'un objet et le convertissent en signaux de commutation.

Ils sont utilisés pour détecter des objets ou surveiller la température.

Température de commutation 500°C/900°C (en fonction du type d'appareil).

Montage

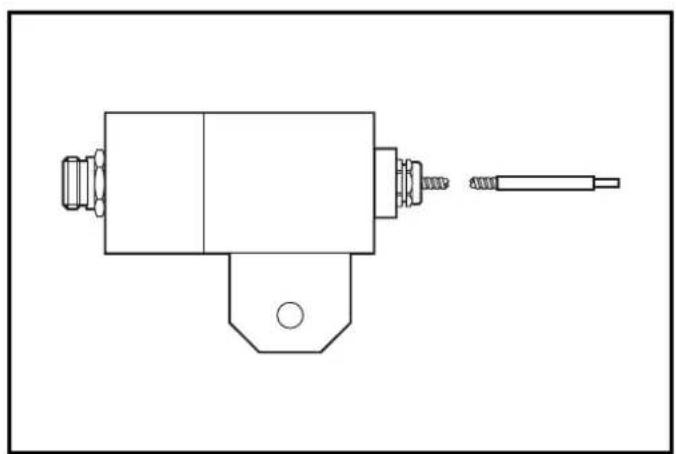

Monter l'amplificateur en dehors de la zone chaude (température ambiante maxi 60°C). Un socle de montage est disponible en accessoire (référence E20426). Installer la fibre optique (voir formule) dans la zone chaude (maxi 250°C). Pour augmenter la portée et régler le point de commutation avec précision : possibilité de monter une lentille supplémentaire (vendue en accessoire).

La température de l'objet doit au moins correspondre à la température de commutation du détecteur. La zone de détection, qui dépend de l'angle d'ouverture et de la distance de détection, doit être couverte.

Respecter les rayons de courbure des fibres.

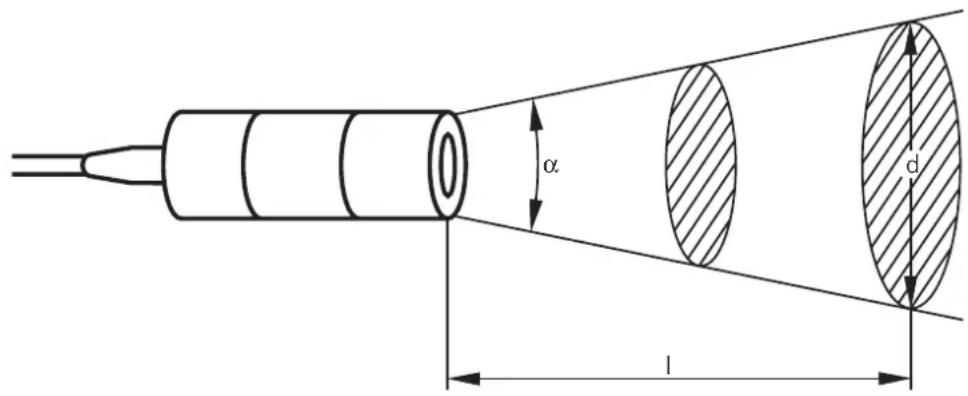

Calcul: diamètre de détection/distance de détection/angle d'ouverture

$$ d = 2 \times I \times \tan \frac {\alpha}{2} + \emptyset $$

$$ \alpha = 2 \times \tan^{-1} \left(\frac {d - \varnothing}{2 \times I}\right) $$

$$ I = 0, 5 \times \frac {d - \varnothing}{\tan \frac {\alpha}{2}} $$

α = angle d'ouverture

I = distance de détection

d = diamètre de détection

∅ = diamètre de la lentille

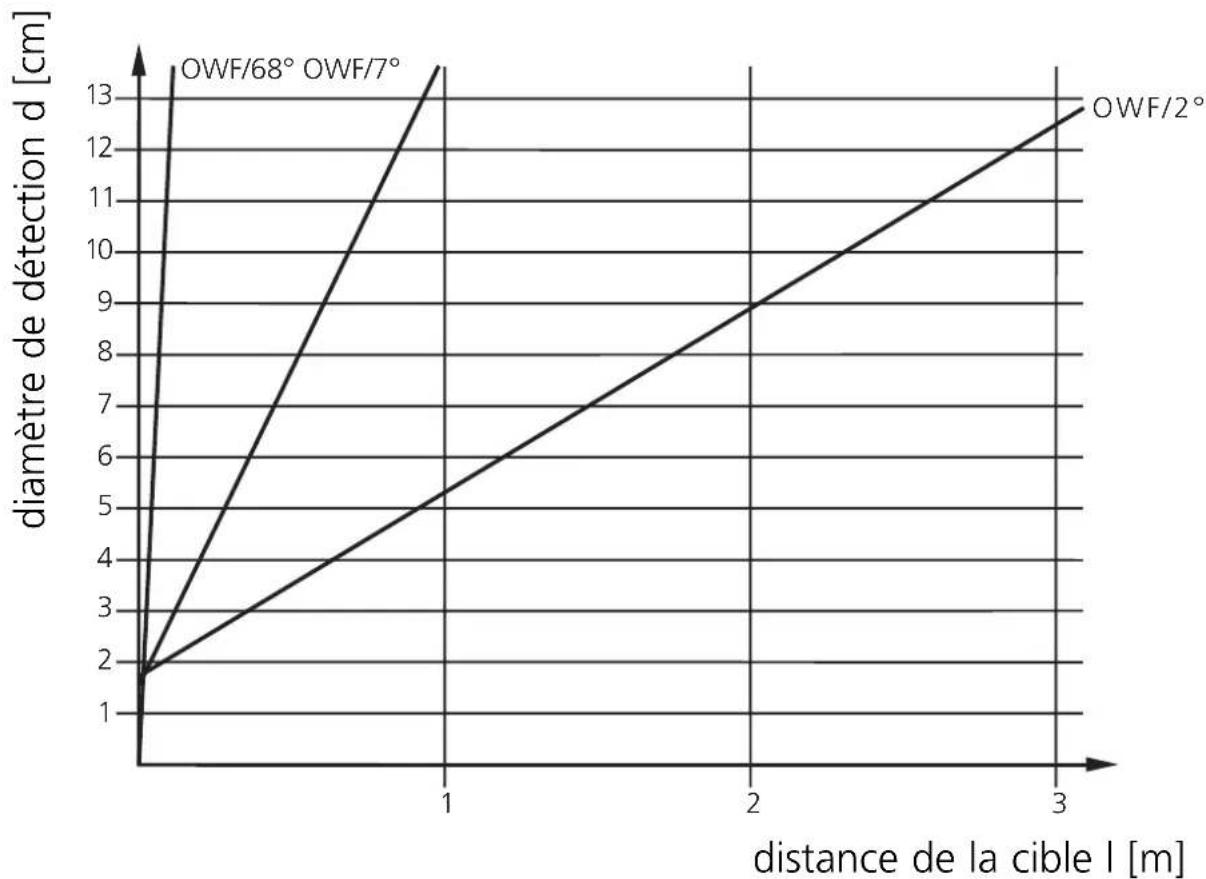

Diagramme concernant les distances de détection:

En cas de portées supérieures à 5m, il faut tenir compte des pertes de radiation au travers de l'air. Pour cette raison, la température de l'objet doit être nettement supérieure à la température de commutation du détecteur.

Raccordement électrique

Mettre l'installation hors tension et raccorder l'appareil selon le schéma de branchement.

DC PNP

DC NPN

Remarque : insérer un fusible miniature selon la fiche technique, si spécifié. Recommandation : vérifier le bon fonctionnement de l'appareil après un court-circuit.

Couleurs des fils conducteurs : BN = brun, BU = bleu, BK = noir, GN/YE = vert/jaune.

*Sortie: non protégée contre les courts-circuits.

Un court-circuit peut détruire l'appareil immédiatement.

Remplacement de la fibre optique

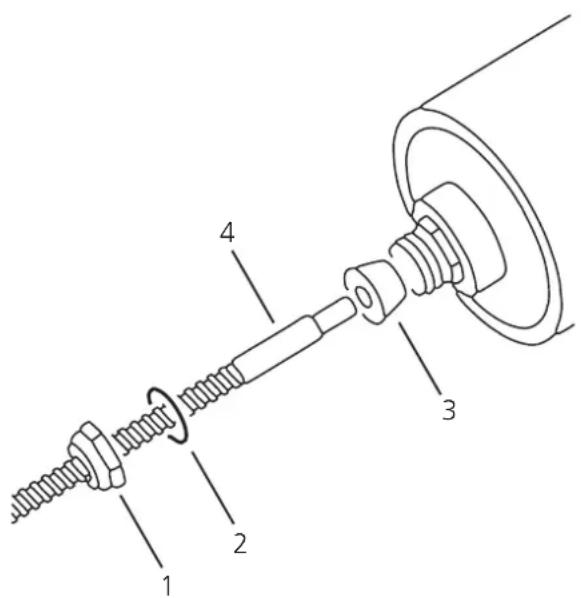

Enlever l'écrou 1 et la rondelle 2.

Enlever précautionneusement le joint caoutchouc 3.

Enlever la fibre optique défectueuse 4.

Faire glisser l'écrou 1, la rondelle 2, le joint 3 sur la nouvelle fibre optique.

Enfoncer la nouvelle fibre optique dans l'embase de l'amplificateur.

Remettre le joint d'étanchéité 3.

Fixer la nouvelle fibre à l'aide de l'écrou 1.

Vérifier le bon fonctionnement du détecteur. Si dans l'application un mauvais fonctionnement se produit en raison d'un rayonnement de l'arrière-plan, des appareils avec une température de commutation plus haute doivent être utilisés.
