N48400U - Composant électronique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Boîtier à cassettes modulaires pour cuivre/fibre haute densité
Modèle	N48400U
Marque	Tripp Lite (Eaton)
Dimensions (L x H x P)	48,3 cm x 4,4 cm x 3,2 cm (approx. 19 x 1,73 x 1,26 pouces)
Poids	0,5 kg (approx. 1,1 lb)
Alimentation	Passif (aucune alimentation requise)
Matériau du boîtier	Acier avec finition métallique
Capacité des fentes	Jusqu'à 12 cassettes modulaires (selon modèle)
Types de cassettes compatibles	Cassettes cuivre RJ45, fibre LC/MTP, etc. (série N484)
Montage en rack	Montage vertical 0U (entre les montants) ou sur surface métallique
Gestion des câbles	Support de gestion des câbles amovible (fixation par encoches)
Panneaux d'obturation	Panneaux amovibles pour protéger les fentes vides
Fixation des cassettes	Vis à oreilles pour insertion/retrait facile
Entretien et nettoyage	Nettoyer avec un chiffon sec non pelucheux ; éviter les liquides
Conditions d'utilisation	Environnement intérieur sec, éviter contact avec équipements actifs
Sécurité	Ne pas utiliser avec des dispositifs de maintien en vie ; mise à la terre requise
Pièces détachées et réparabilité	Cassettes et supports disponibles séparément ; réparation par échange standard
Garantie	Garantie limitée à vie (contre défauts de matériel et fabrication)
Conformité	Directive DEEE (Union européenne)
Informations générales	Fabriqué par Eaton ; publication n° 23-08-374 / 93-341E_RevF

FOIRE AUX QUESTIONS - N48400U Tripp Lite

Comment installer le support de gestion des câbles ?

Les rails du panneau arrière comportent des encoches. Choisissez les encoches supérieures ou inférieures, insérez le support et faites-le glisser vers l'intérieur pour le fixer.

Quels modèles sont compatibles avec ce boîtier ?

Tous les modèles de la série N484 (N484-00U, N484-01U, N484-1M24-LC12, etc.) sont compatibles avec ce guide d'installation.

Comment retirer un panneau d'obturation ?

Dévissez les vis à oreilles situées sur le côté opposé du panneau d'obturation, puis retirez-le.

Puis-je monter ce boîtier horizontalement ?

Non, le modèle N48400U est conçu pour un montage vertical 0U ou sur surface métallique.

Quel type de cassette puis-je utiliser ?

Vous pouvez utiliser des cassettes cuivre RJ45, fibre LC ou MTP de la série N484. Vérifiez la compatibilité avec votre application.

Comment fixer une cassette dans le boîtier ?

Alignez la cassette avec la fente correspondante, insérez-la, puis serrez les vis à oreilles pour la fixer.

Le boîtier nécessite-t-il une alimentation électrique ?

Non, ce boîtier est passif. Aucune alimentation n'est nécessaire.

Quelle est la capacité maximale de cassettes ?

Le boîtier peut accueillir jusqu'à 12 cassettes modulaires, selon le modèle exact.

Comment entretenir le boîtier ?

Utilisez un chiffon sec non pelucheux pour le dépoussiérer. Évitez tout liquide ou produit chimique.

Que faire en cas de panne ?

Contactez le support Eaton via Tripplite.Eaton.com/support/productreturns pour un remplacement sous garantie limitée à vie.

MODE D'EMPLOI N48400U Tripp Lite

Solutions de cassettes cuivre/fibre haute densité

Boitiers à cassettes modulaires*

Cassettes*

• Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les botiers de la série N484. Tous les nouveaux modèles, même s'il ne sont pas répertoriés ci-dessus, inclut on ce Guide de démarrage rapide et pourrait être installés en suivant ses instructions.

Modèles :

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

English 1

Espanol 4

Deutsch 10

Italiano 13

Installation

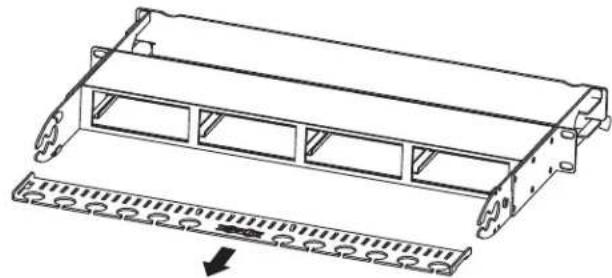

Installation du support de gestion des cables :

Les rails du panneau à l'arrière du boitier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des cables en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le xer.

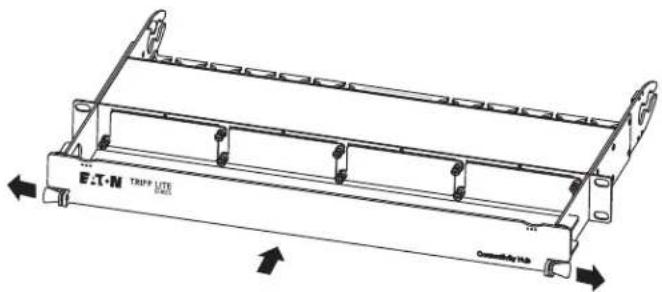

Installation du support de blindagedu panneau :

Le N484-01U contient un support de protection qui se à l'avant du boitier. Les trous de montage sont situés sur les rails droit et gauche de panneau avant pour la xation du support. Pour xer le support, tirez sur les languettes situées de chaque côte du support a n de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boitier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtes du rail du panneau, relâché des languettes pour xer le support. Le support couilisse de haut en bas pour permettre l'accès au boitier ou pour le protégé de tout contact.

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévissant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour xer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour xer le panneau d'obturation en place.

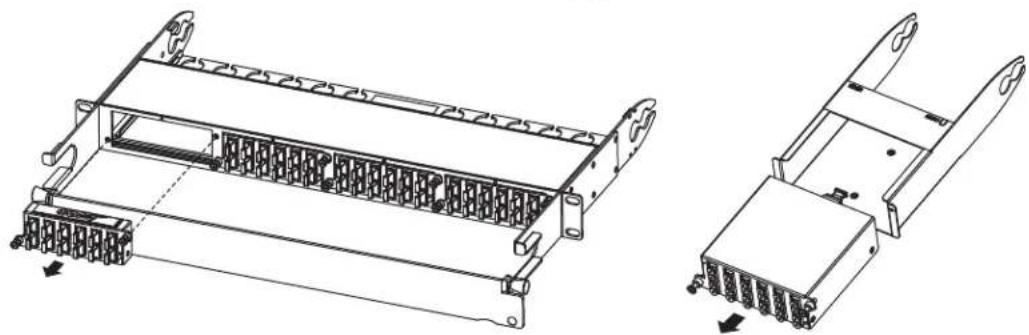

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retardant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour la xer en place. Pour-retirer une cassette, dévissez les vis à oreilles a n de la dégager du boîtier.

Installation

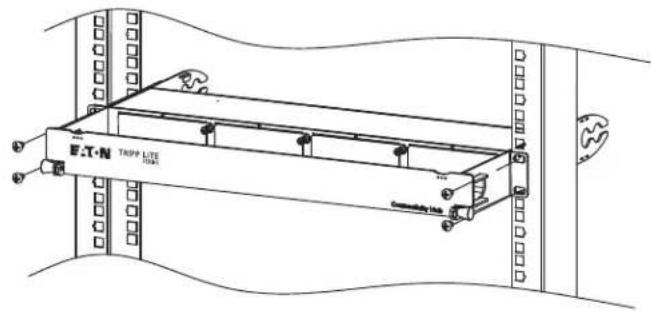

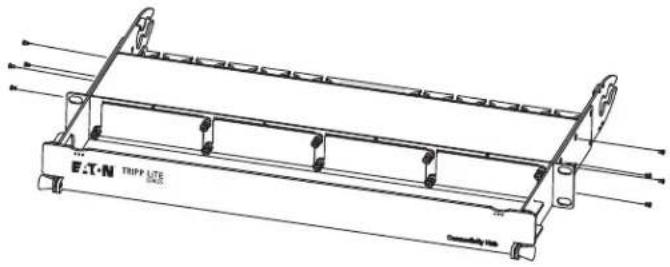

Montage du boîtier

Pour monter le boitier, vous devez d'abord fixer les supports de montage inclus sur les cotés du boitier à l'aide des vis fournies. Une fois qu'il sont fixés, fixez le boitier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque: les aments du N484-00U sont conus pour etre montes sur la surface metallique d'un boitier de rack, organiseur de cables ou d'une autre structure similaire. Concernant son emplacement idel, il doit eviter tout contact direct avec un equipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériel et de fabrication d'origine. Si le produit s'avéré défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton.com/support/productreturns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITEE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITEE EXPRESSEMENT ENONCEE DANS LE PRESENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADOQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRESENTE; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utiliser doit s'assurer de déterminer, avant toute utilisation, si cettplaèriel est adapté, adequat ou sur pour l'utilisation prévuc. Les applications individuelles sont susceptes à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (Union europeenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achete un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à

• Envoyer l'équipment usage pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas reconnardee dans les cas ou une panne de ce produit serait susceptible d'entrainer une panne du dispositif de maintien en vie ou de nuire considérablement a sa sécurité ou a son efficacite.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent l'égarement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

September 2023

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
