Tipo de producto	Caja de cassetes modulares para cobre/fibra de alta densidad
Modelo	N48400U
Marca	Tripp Lite (Eaton)
Dimensiones (L x A x P)	48,3 cm x 4,4 cm x 3,2 cm (aprox. 19 x 1,73 x 1,26 pulgadas)
Peso	0,5 kg (aprox. 1,1 lb)
Alimentación	Pasivo (no requiere alimentación)
Material de la caja	Acero con acabado metálico
Capacidad de las ranuras	Hasta 12 cassetes modulares (según el modelo)
Tipos de cassetes compatibles	Cassetes de cobre RJ45, fibra LC/MTP, etc. (serie N484)
Montaje en rack	Montaje vertical 0U (entre los postes) o sobre superficie metálica
Gestión de cables	Soporte de gestión de cables extraíble (fijación por muescas)
Paneles de obturación	Paneles extraíbles para proteger las ranuras vacías
Fijación de las cassetes	Tornillos de mariposa para inserción/extracción fácil
Mantenimiento y limpieza	Limpiar con un paño seco que no suelte pelusa; evitar líquidos
Condiciones de uso	Ambiente interior seco, evitar contacto con equipos activos
Seguridad	No utilizar con dispositivos de soporte vital; conexión a tierra requerida
Piezas de repuesto y reparabilidad	Cassetes y soportes disponibles por separado; reparación por intercambio estándar
Garantía	Garantía limitada de por vida (contra defectos de material y fabricación)
Cumplimiento	Directiva RAEE (Unión Europea)
Información general	Fabricado por Eaton; publicación n.º 23-08-374 / 93-341E_RevF

Preguntas frecuentes - N48400U Tripp Lite

¿Cómo instalar el soporte de gestión de cables?

Los rieles del panel trasero tienen muescas. Elija las muescas superiores o inferiores, inserte el soporte y deslícelo hacia adentro para fijarlo.

¿Qué modelos son compatibles con esta caja?

Todos los modelos de la serie N484 (N484-00U, N484-01U, N484-1M24-LC12, etc.) son compatibles con esta guía de instalación.

¿Cómo retirar un panel de obturación?

Desatornille los tornillos de mariposa ubicados en el lado opuesto del panel de obturación, luego retírelo.

¿Puedo montar esta caja horizontalmente?

No, el modelo N48400U está diseñado para montaje vertical 0U o sobre superficie metálica.

¿Qué tipo de cassette puedo usar?

Puede usar cassetes de cobre RJ45, fibra LC o MTP de la serie N484. Verifique la compatibilidad con su aplicación.

¿Cómo fijar una cassette en la caja?

Alinee la cassette con la ranura correspondiente, insértela, luego apriete los tornillos de mariposa para fijarla.

¿La caja necesita alimentación eléctrica?

No, esta caja es pasiva. No se necesita alimentación.

¿Cuál es la capacidad máxima de cassetes?

La caja puede albergar hasta 12 cassetes modulares, según el modelo exacto.

¿Cómo mantener la caja?

Use un paño seco que no suelte pelusa para quitar el polvo. Evite cualquier líquido o producto químico.

¿Qué hacer en caso de fallo?

Contacte al soporte de Eaton a través de Tripplite.Eaton.com/support/productreturns para un reemplazo bajo garantía limitada de por vida.

MANUAL DE USUARIO N48400U Tripp Lite

Solutaciones de Casete de Cobre / Fibra de Alta Densidad Gabinetes Modulares para Casete*

Casetes*

*Esta Guía de Inicio Rápido incluye la instalación de todos los gabinetes y casétes de la Serie N484. Cualquier modelo nuevo, incluso si no está listado ahora, incluirá esta Guía de Inicio Rápido y pueda instalarse siguiendo sus instrucciones.

Modelos:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

English 1

Français 7

Deutsch 10

Italiano 13

Installation

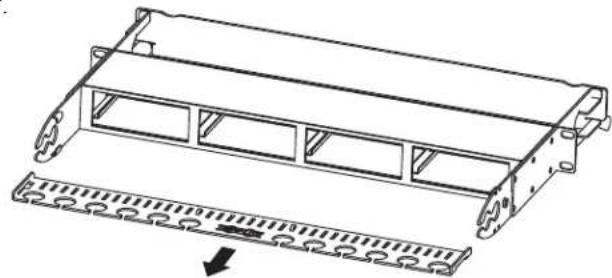

Instalación del Soporte para Administración del Cable:

Los rieles del panel en la parte posterior del gabinete N484-01U contienen ranuras de instalacion que permiten que el soporte para administracion del cable sea instalado en la parte superior o inferior de los rieles. Elija las ranuras de la parte superior o inferior, inserte el soporte en las ranuras y deslice el soporte hacia adentro para asegurarlo en su lugar.

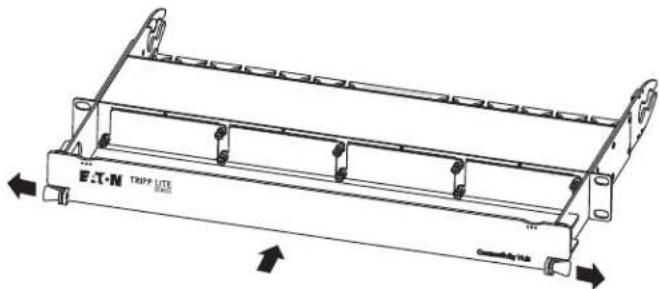

Instalacion del Soporte Protector del Panel:

La N484-01U contiene un soporte protector que se ja a la parte delantera del gabinete. Hay ori cios de instalacion que se enquirytran en los rieles derecho e izquierdo del panel frontal para la instalacion del soporte. Para jar el soporte, tire de las lenguetas que se enquirytran a cada lado del soporte para mover las patillas conectadas hacia afuera. Entonces inserte el soporte en el gabinete. Una vez que las patillas esten alineadas con los ori cios de instalacion en los rieles laterales del gabinete, suele las lenguetas para asegurar el soporte en su situ. El soporte se desliza arriba y abajo para permitir el acceso al gabinete o para protegerlo contra contactos.

Inserción / Remoción de los Paneles Obturadores:

El N482-01Uiene con paneles obturadores preinstalados jados a las ranuras para el casete del gabinete. Cuando se necesse una ranura, retire el panel obturador desatornillando los tornillos de mariposa situados en el lado opuesto del panel obturador. Para colocar un panel obturador a una ranura de casete vacía, alinee el panel obturador con los ori cios correspondientes en el gabinete. Luego apriete los tornillos de mariposa para jar el panel obturador en su lugar.

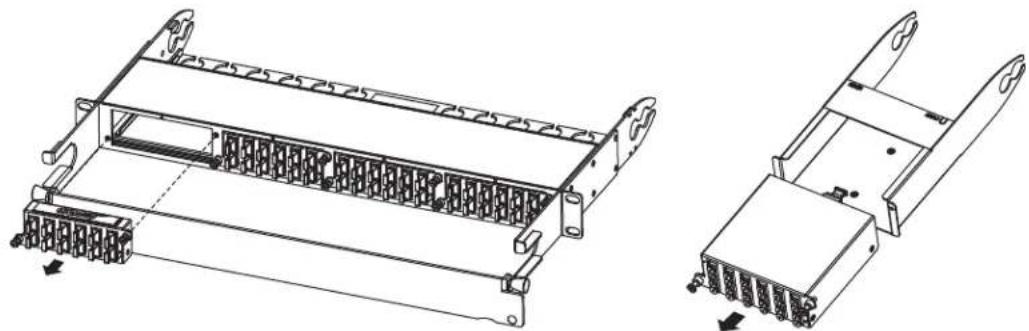

Inserción / Remoción de Casetes:

Despues de crear una ranura abierta quitando un panel obturador, alinee un casete con la ranura correspondiente en el gabinete e inserte el casete en la ranura. Luego apriete los tornillos de mariposa para asegurarlo en su lugar. Para qitar un casete, desatornille los tornillos de mariposa para liberarlo del gabinete.

Installation

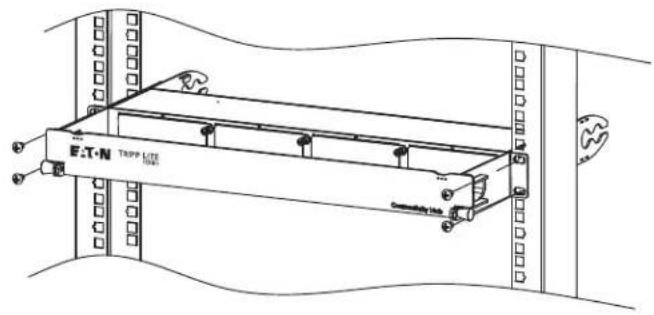

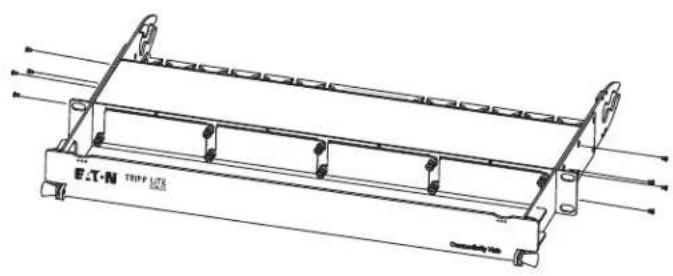

Instalación del Gabinete:

Para instalar el gabinete, debe jar primero los soportes de instalacion incluidos a los lados del gabinete con los tornillos suministrados. Una vez colocado, asegure el gabinete al rack con los accesos de instalacion apropiados suministrados por el usuario.

Note: Los imanes del N484-00U estan diseñados para la instalación sobre la superficie metalica de un gabinete de rack, administrador de cable u other estructura similar. La colocacion ideal debe estar fuera de contacto directo con qualquier equipo activo (p.e., UPS, servidor, switch).

Warranty

Garantía limitada de por vida

Eaton garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuando a materiales y mano de obra de por vida. Si el producto presenta un defecto en cuando a materiales o mano de obra Dentro de ese periodo, nosotros, conforme a los关键时刻 y limitaciones anteriores, reemplazaramos el producto, a nuestra entera disecración, y esta sera nuestro recurso exclusivo para dar complimiento à la garantía limitada. Antes de devolverrialquier equipo para reparación, visite Triplite.Eaton.com/support/product-returns.

ESTA GARANTIA LIMITADA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. Eaton NO OTORGA OTRAS GARANTIAS ADEMAS DE LA GARANTIA LIMITADA QUE SE ESTABLECE EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS TODAS LAS GARANTIAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPENSITYPARTICULAR, SE RECHAZAN POR Este MEDIO; Y ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES Y CONSECUENTES. (Algunos estados no permiten limitaciones o exclusion de garantias implicadas y algunos Estados no permiten la exclusion de limitacion de daños incidentales o consecuencias, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantia limitada le otorga derechos legales espécificos y es posible que le asistantherschos que pueda variar de una jurisidencia a另一边).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es apropiado, adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susjetas a gran variacion, no garantizamos la adecuacion de这些东西 dispositivos para una aplicacion españica.

Información de Cumplimiento de WEEE para CLIENTES y Recicladores (Unión Europea)

Conforme a la Directa de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y eletrónico nuevo de Eaton, los clients están obligados a:

• Enviar para reciclate equipments viejos del misismo tipo y en el misismo número (esto varía de un País a除外)
  Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda usar este equipo en aplicaciones de soporte de vidadonde una falla de este equipo podría临港 a causar la falla del equipode soporte de vida o afectar significativamente su seguidad o efectividad.

Eaton Tiene una的政治a de mayor continua. Las specifications estan susjetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.

Todas las marcas registradas son propidad de sus respectivos propriétarios.
