N48401UMINI - Componente electrónico Tripp Lite - Manual de uso y guía de instrucciones gratis

Tipo de producto	Bastidor de casetes modulares de alta densidad
Marca	Tripp Lite
Modelo	N48401UMINI
Categoría	Componente electrónico
Altura del bastidor	1U
Compatibilidad de montaje en rack	Sí, con soportes de montaje incluidos
Número de ranuras para casetes	4 (según configuración)
Soporte de gestión de cables	Incluido, instalación en la parte superior o inferior del bastidor
Soporte de blindaje del panel frontal	Incluido, con lengüetas de fijación y guía
Paneles de obturación	Preinstalados, extracción mediante tornillos de mariposa
Inserción de casetes	Por guía, fijación con tornillos de mariposa
Material del bastidor	Acero
Garantía	Garantía limitada de por vida
Mantenimiento recomendado	Limpieza con un paño suave y seco
Temperatura de funcionamiento	0 °C a 50 °C
Humedad de funcionamiento	10 % a 90 % (sin condensación)
Peso estimado	Aproximadamente 2,5 kg
Dimensiones (An x Pr x Al)	483 x 300 x 44 mm (aproximado)
Modelos compatibles	N484-00U, N484-01U, N484-01U-MINI, casetes serie N484
Accesorios incluidos	Soportes de montaje, tornillos, soporte de cables, soporte de blindaje
Certificaciones	Conforme a la directiva RAEE (UE)

Preguntas frecuentes - N48401UMINI Tripp Lite

¿Cómo instalar el soporte de gestión de cables en el N48401UMINI?

El soporte de gestión de cables se instala en las muescas de montaje ubicadas en los rieles traseros del bastidor. Elija las muescas superiores o inferiores, inserte el soporte y deslícelo hacia adentro hasta que esté fijado.

¿Cómo retirar un panel de obturación para instalar un casete?

Desatornille los tornillos de mariposa ubicados en el lado opuesto del panel de obturación. Retire el panel, luego alinee el casete en la ranura y apriete los tornillos de mariposa para fijarlo.

¿El bastidor N48401UMINI es compatible con casetes de cobre y fibra?

Sí, el bastidor acepta todos los casetes de la serie N484, ya sean de cobre (RJ45) o fibra (LC, M12, etc.). Consulte la lista de modelos compatibles en el manual.

¿Qué tipo de montaje en rack se requiere para este bastidor?

El bastidor ocupa 1U en un rack estándar de 19 pulgadas. Fije los soportes de montaje incluidos en los lados, luego atornille el bastidor al rack con el hardware de montaje adecuado (no incluido).

¿Cómo mantener el bastidor N48401UMINI?

Limpie el exterior con un paño suave y seco. Evite los productos químicos. Verifique periódicamente el apriete de los tornillos y el estado de los cables.

¿Qué hacer si un tornillo de mariposa es difícil de apretar o aflojar?

Use un destornillador adecuado si es necesario. No fuerce para evitar dañar la rosca. Si el problema persiste, comuníquese con el soporte técnico de Eaton.

¿Se puede usar el bastidor con equipos activos como servidores?

Sí, pero evite el contacto directo con equipos activos (SAI, servidores, conmutadores) para prevenir interferencias electromagnéticas. Use preferiblemente un espaciado o blindaje adicional.

¿Cómo devolver el producto bajo garantía?

Consulte la página Tripplite.Eaton.com/support/productreturns para obtener un número de autorización de devolución. La garantía limitada de por vida cubre defectos de material y fabricación.

¿Cuáles son las dimensiones exactas del N48401UMINI?

Las dimensiones aproximadas son 483 mm de ancho, 300 mm de profundidad y 44 mm de alto. Para medidas precisas, consulte la hoja de datos oficial.

¿Puedo usar casetes de otras marcas en este bastidor?

Solo los casetes de la serie N484 (Tripp Lite) están garantizados como compatibles. El uso de otras marcas podría provocar un ajuste incorrecto o problemas de rendimiento.

MANUAL DE USUARIO N48401UMINI Tripp Lite

Solutaciones de Casete de Cobre / Fibra de Alta Densidad Gabinetes Modulares para Casete*

Casetes*

*Esta Guía de Inicio Rápido incluye la instalación de todos los gabinetes y casétes de la Serie N484. Cualquier modelo nuevo, incluso si no está listado ahora, incluirá esta Guía de Inicio Rápido y pueda instalarse siguiendo sus instrucciones.

Modelos:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

English 1

Français 7

Deutsch 10

Italiano 13

Installation

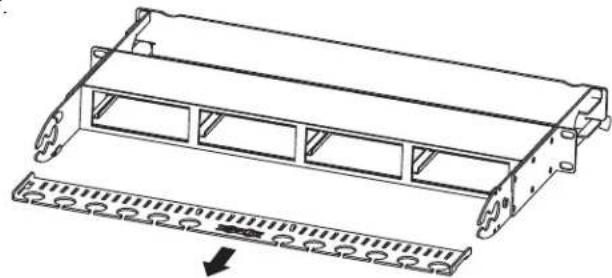

Instalación del Soporte para Administración del Cable:

Los rieles del panel en la parte posterior del gabinete N484-01U contienen ranuras de instalacion que permiten que el soporte para administracion del cable sea instalado en la parte superior o inferior de los rieles. Elija las ranuras de la parte superior o inferior, inserte el soporte en las ranuras y deslice el soporte hacia adentro para asegurarlo en su lugar.

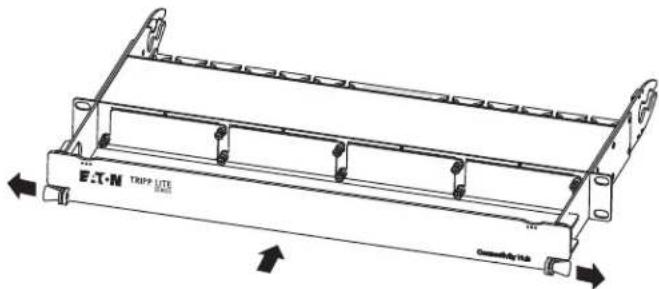

Instalacion del Soporte Protector del Panel:

La N484-01U contiene un soporte protector que se ja a la parte delantera del gabinete. Hay ori cios de instalacion que se enquirytran en los rieles derecho e izquierdo del panel frontal para la instalacion del soporte. Para jar el soporte, tire de las lenguetas que se enquirytran a cada lado del soporte para mover las patillas conectadas hacia afuera. Entonces inserte el soporte en el gabinete. Una vez que las patillas esten alineadas con los ori cios de instalacion en los rieles laterales del gabinete, suele las lenguetas para asegurar el soporte en su situ. El soporte se desliza arriba y abajo para permitir el acceso al gabinete o para protegerlo contra contactos.

Inserción / Remoción de los Paneles Obturadores:

El N482-01Uiene con paneles obturadores preinstalados jados a las ranuras para el casete del gabinete. Cuando se necesite una ranura, retire el panel obturador desatornillando los tornillos de mariposa situados en el lado opuesto del panel obturador. Para colocar un panel obturador a una ranura de casete vacía, alinee el panel obturador con los ori cios correspondientes en el gabinete. Luego apriete los tornillos de mariposa para jar el panel obturador en su lugar.

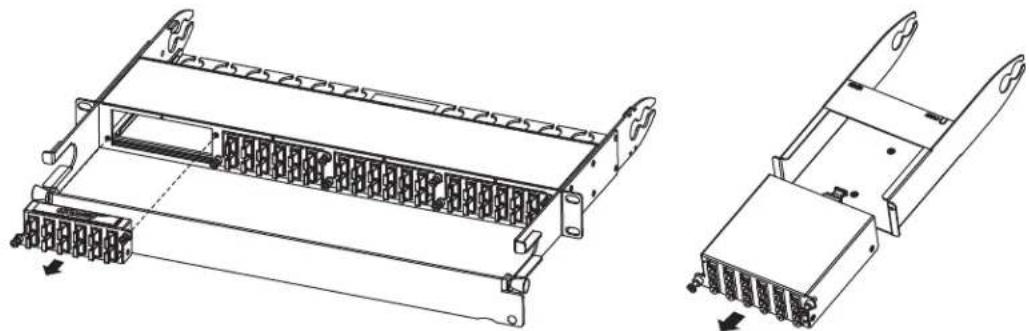

Inserción / Remoción de Casetes:

Despues de crear una ranura abierta quitando un panel obturador, alinee un casete con la ranura correspondiente en el gabinete e inserte el casete en la ranura. Luego apriete los tornillos de mariposa para asegurarlo en su lugar. Para qitar un casete, desatornille los tornillos de mariposa para liberarlo del gabinete.

Installation

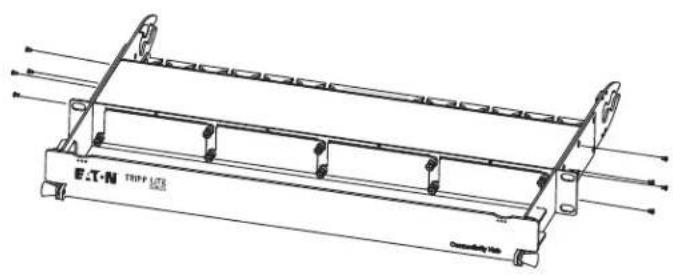

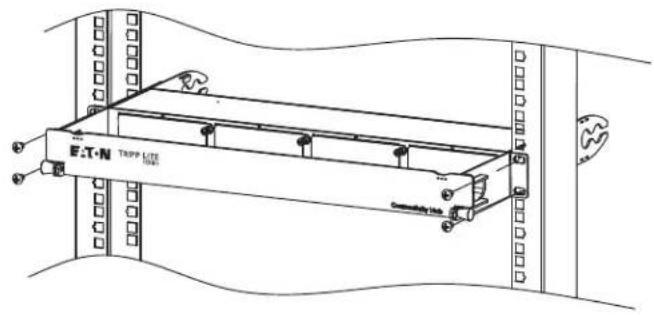

Instalación del Gabinete:

Para instalar el gabinete, debe jar primero los soportes de instalacion incluidos a los lados del gabinete con los tornillos suministrados. Una vez colocado, asegure el gabinete al rack con los accesos de instalacion apropiados suministrados por el usuario.

Note: Los imanes del N484-00U estan diseñados para la instalación sobre la superficie metalica de un gabinete de rack, administrador de cable u other estructura similar. La colocacion ideal debe estar fuera de contacto directo con qualquier equipo activo (p.e., UPS, servidor, switch).

Warranty

Garantía limitada de por vida

Eaton garantiza que este produit, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuando a materiales y mano de obra de por vida. Si el producto presenta un defecto en cuando a materiales o mano de obra Dentro de ese periodo, nosotros, conforme a los关键时刻 y limitaciones anteriores, reemplazaramos el producto, a nuestra entera disecración, y esta sera nuestro recurso exclusivo para dar complimiento à la garantía limitada. Antes de devolverrialquier equipo para reparación, visite Triplite.Eaton.com/support/product-returns.

ESTA GARANTIA LIMITADA NO SE APLICADA AL DESGASTE NORMAL O A LOS DANOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. Eaton NO OTORGA OTRAS GARANTIAS ADEMAS DE LA GARANTIA LIMITADA QUE SE ESTABLECE EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHIBAN LAS LEYES APLICABLES, TODAS LAS GARANTIAS IMPLICITAS, INCLUIDAS TODAS LAS GARANTIAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPENSITY PARTICULARAR, SE RECHAZAN POR Este MEDIO; Y ESTA GARANTIA EXCLUYE EXPRESAMENTE TODOS LOS DANOS INCIDENTALES Y CONSECUENTES. (Algunos estados no permiten limitaciones o exclusion de garantias implicadas y algunos Estados no permiten la exclusion de limitacion de daños incidentales o consecuencias, de modo que las limitaciones anteriores peuvent no aplicar para usted.Esta garantia limitada le otorga derechos legales espécificos y es posible que le asistantherschos que pueda variar de una jurisidencia a另一边).

ADVERTENCIA: antes de usar, cada usuario debe tener cuidado al determinar si este dispositivo es apropiado, adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales estan susjetas a gran variacion, no garantizamos la adecuacion de这些东西 dispositivos para una aplicacion españica.

Información de Cumplimiento de WEEE para CLIENTES y Recicladores (Unión Europea)

Conforme a la Directa de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo electrico y electrónico nuevo de Eaton, los clients estarobligados a:

• Enviar para reciclate equipments viejos del misismo tipo y en el misismo número (esto varía de un País a除外)
  Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda usar este equipo en aplicaciones de soporte de vidadonde una falla de este equipo podría llggar a causar la falla del equipode soporte de vida o afectar significativamente su seguidad o efectividad.

Eaton Tiene una的政治a de mayor continua. Las specifications estan susjetas a cambio sin previo aviso. Las fotografias e ilustraciones peuvent diferir ligeramente de los productos reales.

Todas las marcas registradas son propidad de sus respectivos propriétarios.
