N48401UMINI - Elektronisches Bauteil Tripp Lite - Kostenlose Bedienungsanleitung

Produkttyp	Modulares Kassettensystem mit hoher Dichte
Marke	Tripp Lite
Modell	N48401UMINI
Kategorie	Elektronikkomponente
Gehäusehöhe	1U
Rackmontage-Kompatibilität	Ja, mit mitgelieferten Montagehalterungen
Anzahl der Kassettenschächte	4 (je nach Konfiguration)
Kabelmanagementsystem	Inklusive, Montage oben oder unten am Gehäuse
Frontblenden-Abschirmung	Inklusive, mit Befestigungslaschen und Gleitschiene
Blindplatten	Vorinstalliert, Entfernung mit Rändelschrauben
Kassetteneinsatz	Durch Einschieben, Befestigung mit Rändelschrauben
Gehäusematerial	Stahl
Garantie	Beschränkte lebenslange Garantie
Empfohlene Pflege	Reinigung mit einem weichen, trockenen Tuch
Betriebstemperatur	0 °C bis 50 °C
Betriebsfeuchtigkeit	10 % bis 90 % (nicht kondensierend)
Geschätztes Gewicht	Ca. 2,5 kg
Abmessungen (B x T x H)	483 x 300 x 44 mm (ungefähr)
Kompatible Modelle	N484-00U, N484-01U, N484-01U-MINI, Kassetten der Serie N484
Mitgeliefertes Zubehör	Montagehalterungen, Schrauben, Kabelhalterung, Abschirmungshalterung
Zertifizierungen	Konform mit WEEE (EU)

Häufig gestellte Fragen - N48401UMINI Tripp Lite

Wie installiere ich die Kabelmanagementhalterung am N48401UMINI?

Die Kabelmanagementhalterung wird in die Montageaussparungen an den hinteren Schienen des Gehäuses eingesetzt. Wählen Sie die oberen oder unteren Aussparungen, setzen Sie die Halterung ein und schieben Sie sie bis zum Einrasten nach innen.

Wie entferne ich eine Blindplatte, um eine Kassette zu installieren?

Lösen Sie die Rändelschrauben auf der gegenüberliegenden Seite der Blindplatte. Entfernen Sie die Platte, richten Sie die Kassette im Schlitz aus und ziehen Sie die Rändelschrauben zur Befestigung fest.

Ist das Gehäuse N48401UMINI mit Kupfer- und Glasfaserkassetten kompatibel?

Ja, das Gehäuse akzeptiert alle Kassetten der Serie N484, sowohl Kupfer (RJ45) als auch Glasfaser (LC, M12 usw.). Eine Liste der kompatiblen Modelle finden Sie im Handbuch.

Welche Art der Rackmontage ist für dieses Gehäuse erforderlich?

Das Gehäuse belegt 1U in einem Standard-19-Zoll-Rack. Befestigen Sie die mitgelieferten Montagehalterungen an den Seiten und schrauben Sie das Gehäuse mit geeignetem Montagematerial (nicht im Lieferumfang) am Rack fest.

Wie pflege ich das Gehäuse N48401UMINI?

Reinigen Sie die Außenseite mit einem weichen, trockenen Tuch. Vermeiden Sie Chemikalien. Überprüfen Sie regelmäßig den festen Sitz der Schrauben und den Zustand der Kabel.

Was tun, wenn eine Rändelschraube schwer zu festziehen oder zu lösen ist?

Verwenden Sie bei Bedarf einen geeigneten Schraubendreher. Üben Sie keine übermäßige Kraft aus, um das Gewinde nicht zu beschädigen. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support von Eaton.

Kann das Gehäuse mit aktiven Geräten wie Servern verwendet werden?

Ja, aber vermeiden Sie direkten Kontakt mit aktiven Geräten (USV, Server, Switches), um elektromagnetische Störungen zu verhindern. Verwenden Sie vorzugsweise Abstand oder zusätzliche Abschirmung.

Wie kann ich das Produkt unter Garantie zurückgeben?

Besuchen Sie Tripplite.Eaton.com/support/productreturns, um eine RMA-Nummer zu erhalten. Die beschränkte lebenslange Garantie deckt Material- und Verarbeitungsfehler ab.

Was sind die genauen Abmessungen des N48401UMINI?

Die ungefähren Abmessungen betragen 483 mm Breite, 300 mm Tiefe und 44 mm Höhe. Für genaue Messungen siehe das offizielle Datenblatt.

Kann ich Kassetten anderer Marken in diesem Gehäuse verwenden?

Nur Kassetten der Serie N484 (Tripp Lite) sind garantiert kompatibel. Die Verwendung anderer Marken kann zu schlechter Passform oder Leistungsproblemen führen.

BEDIENUNGSANLEITUNG N48401UMINI Tripp Lite

High-Density Kupfer/Glasfaser-Kassettenlösungen

Modulare Kassettengehäuse*

Kassetten*

• Dieser Quick Start Guide umfasst die Installation aller N484-Series Gehäuse und Kassetten. Alle neuen Modelle, auch wenn sie nicht in der Liste aufgeführrt sind, werden mit thisem Quick Start Guide ausgeliefert und können anhand der Anweisungen installiert werden.

Modelle:

N484-00UI

N484-01UI

N484-01U-MINII

N484-1M24-LC12I

N484-2M12-LC12I

N484-3M8-LC12I

N484-3M8L12S1

N484-2M24-6M12I

N484-12LCI

N484-12M12I

N484-12M24I

N484-12RJI

English 1

Espanol 4

Français 7

Italiano 13

Installation

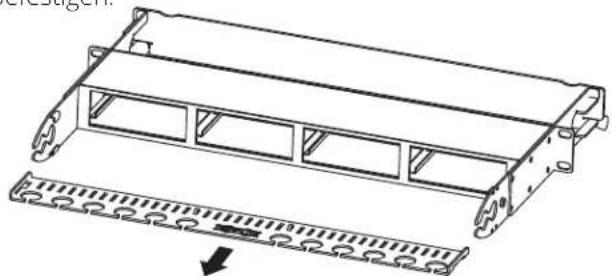

Installieren der Kabelmanagement-Halterung:

Die Montageschienen auf der Rückseite des N484-01U Gehäuses enthalten Aussparungen, mit welchen die Kabelmanagement-Halterung oben oder unter an den Schieren angebracht werden kann. Wahlen Sie die obere oderunte Aussparung, setzen Sie die Halterung in die Aussparungen ein und schiben Sie die Halterung nachinnen, um sie zu befestigen.

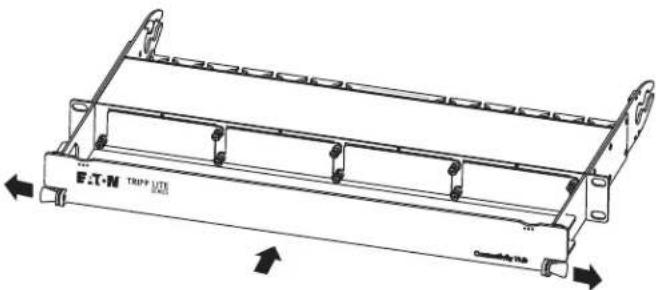

Installation der Frontplattenhalterung:

Das N484-01U enthalt eine Plattenhalterung, die an der Vorderseite des Gehäuses angebracht wird. Befestigungsböhungen be nden sich auf der rechten und linken Frontblendenschiene zur Befestigung der Halterung. Um die Halterung zu befestigen, ziehen Sie an den Zuglaschen auf jeder Seite der Halterung, um die verbundenen Stifte nach außen zu bewegen. Setzen Sie dann die Halterung in das Gehäuse ein. Sobald die Stiftte mit den Befestigungsböhungen an den Seiten der Schiene ausgerichtet sind,让他们 die Zuglaschen los, um die Halterung zu verriegeln. Die Halterung lasst sich nach oben und unter verschiedene, um den Zugang zum Gehäuse zu erhögblichen oder es vor Berührung zu schützen.

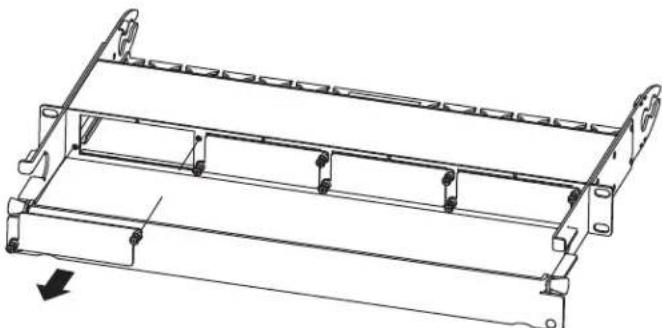

Einfugen/Entfernen Blanking Panels (Abdeckplatten):

Das N482-01U wird mit vorinstallierten Abdeckplatten gefleifert, die an den Kassettenschlizen des Gehäuses befestigt sind. Wenn ein Steckplatz bereits wird, entfernen Sie die Abdeckplatte, in dem Sie die Flügelschrauben auf der gegenüberliegenden Seite der Abdeckplatte abschrauben. Um eine Abdeckplatte an einem leeren Kassettenschacht zu befestigen, richten Sie die Abdeckplatte an den entsprechenden Lächern des Gehäuses aus. Ziehen Sie dann die Flügelschrauben an, um die Abdeckplatte zu befestigen.

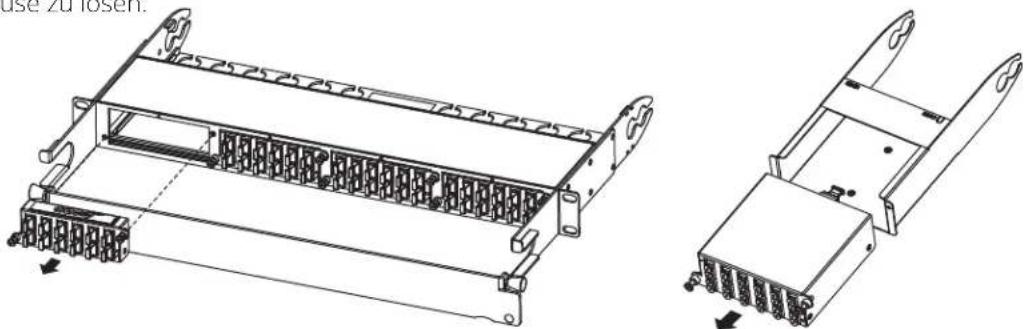

Einsetzen/Entfernen von Kassetten

Nach dem Sie einen freien Steckplatz durch Entfernen einer Abdeckplatte geschaen haben, Richten Sie eine Kassette auf den entsprechenden Steckplatz am Gehäuse aus und setzen die Kassette in den Steckplatz ein. Ziehen Sie dann die Flügelschrauben fest, um sie zu fixieren. Um eine Kassette zu entfern, schrauben Sie die Flügelschrauben ab, um sie aus dem Gehäuse zu lose.

Installation

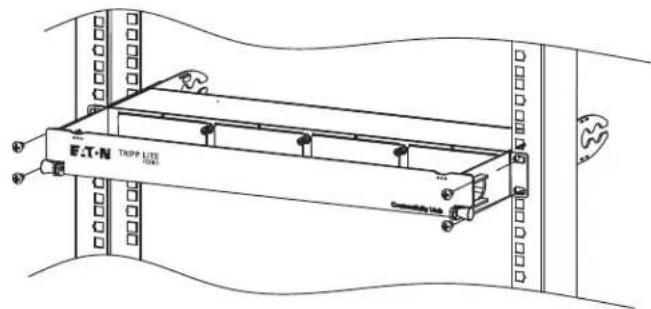

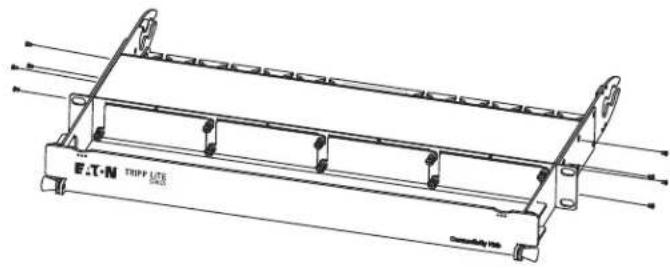

Montieren des Gehäuses

Um das Gehäuse zu montieren, mussen Sie zunachst die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an den Seiten des Gehäuses befestigen. Danach befestigen Sie das Gehäuse mit dem vom Benutzer bereitzustellenden Montageteilen am Rack.

Hinweis: Die Magnete des N484-00U sind für die Befestigung an der Metalloberfläche eines Rack Gehöuses, Kabelmanager oder einer ähnlichen Struktur vorgesehen. Die ideale Platziierung soll nicht in direktem Kontakt mit aktiven Geräten (z. B. USV, Server, Switch) staatgeben.

Garantie

Eingeschränkte Garantie auf Lebenszeit

Bei Verwendung these Products in Übereinstimmung mit den entsprachenden Anleitungen übernimmt Eaton eine lebenslange Garantie für Material- und Herstellungsehler. Soltte das Produkt innerhalb desses Zeitaums einen Material- oder Verarbeitungsfehler aufweisen, werden wir, vorbehaltlich der vorstehenden Bedingungen und Beschrankungen, das Produkt nach eigenen Ermessen ersetzen. Das ist Ihr einziger Anspruch bei einem Garantiefall. Besuchen Sie Triplite.Eaton.com/support/productreturns, bevor Sie Geräte zur Reparatur zurücksenden.

DIESE EINGESCHRANKTE GARANTIEEingeschränkte Garantie GILT
Nicht FÜR NORMALE ABNUTZUNG ODER FÜR SCHÄDEN, DIE DURCH
UNFÄLLE, UNSACHGEMÄSEN GEBRAUCH, MISSBRAUCH ODER
VERNACHLÄSSIGUNG ENTSTEHEN. Eaton UBERNIMMT KEINE ANDEREN
GARANTIEN ALS DIE HIER AUSDRÜCKLICH GENANNE EINGESCHRANKTE
GARANTIE. VORBEHALTICH DER GESETZLICHEN BESTIMMUNGEN
WERDEN ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH
DER GARANTIE DER MARKTGANGIGKEIT ODER DER EIGNUNG FÜR
EINEN BESTIMTMEN ZWECK, HERMIT AUSGESCHLOSSEN; UND DIESE
GARANTIE BEINHALTET AUSDRÜCKLICH KEINE ZUFALLIGEN SCHÄDEN
ODER FOLGESCHADEN. (In einigen Ländern sind Beschrankungen oder
der Ausschluss stim schlewigender Garantien nicht zulässig, und in einigen
Ländern ist der Ausschluss oder die Beschärkung von Neben- oder
Folgeschäden nicht zulässig, soddass die oben genannten Beschärkungen
oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese eingeschränkte
Garantie gibt ihren bestimmte gesetzliche Rechte, und Sie haben
möglicherweise weitere Rechte, die je nach Gerichtsbarkeit variieren).

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ab das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da individuelle Anwendungen großen Schwankungen unterliegen, geben wir keine Zusicherungen oder Garantien hinsichtlich der Eignung oder Tauglichkeit dieser Geräte für eine bestimmte Anwendung.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgenden haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
  Rucksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung these Gerats fur lebenserhaltende Systeme, bei denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.

Vereinigte Staaten Eaton.com

© 2023 Eaton

Alle Rechte vorbehalten.

Veröffentlichung Nr. 23.08.374 / 93-341E_RevF

September 2023

Eaton ist eine eingetragene Handelsmarke.

Alle Marken sind Eigentum der jeweiligen Inhaber.
