Produkttyp	Modulares Kassettengehäuse für Kupfer/Glasfaser hoher Dichte
Modell	N48400U
Marke	Tripp Lite (Eaton)
Abmessungen (B x H x T)	48,3 cm x 4,4 cm x 3,2 cm (ca. 19 x 1,73 x 1,26 Zoll)
Gewicht	0,5 kg (ca. 1,1 lb)
Stromversorgung	Passiv (keine Stromversorgung erforderlich)
Gehäusematerial	Stahl mit metallischer Oberfläche
Steckplatz-Kapazität	Bis zu 12 modulare Kassetten (je nach Modell)
Kompatible Kassettentypen	Kupferkassetten RJ45, Glasfaser LC/MTP, usw. (Serie N484)
Rackmontage	Vertikale 0U-Montage (zwischen den Pfosten) oder auf einer Metalloberfläche
Kabelmanagement	Abnehmbare Kabelmanagement-Halterung (Befestigung durch Einkerbungen)
Abdeckplatten	Abnehmbare Paneele zum Schutz leerer Steckplätze
Kassettenbefestigung	Flügelschrauben für einfaches Einführen/Entfernen
Wartung und Reinigung	Mit einem trockenen, fusselfreien Tuch reinigen; Flüssigkeiten vermeiden
Betriebsbedingungen	Trockene Innenumgebung, Kontakt mit aktiven Geräten vermeiden
Sicherheit	Nicht mit lebenserhaltenden Geräten verwenden; Erdung erforderlich
Ersatzteile und Reparierbarkeit	Kassetten und Halterungen separat erhältlich; Reparatur durch Standardaustausch
Garantie	Lebenslange eingeschränkte Garantie (gegen Material- und Verarbeitungsfehler)
Konformität	WEEE-Richtlinie (Europäische Union)
Allgemeine Informationen	Hergestellt von Eaton; Veröffentlichungsnr. 23-08-374 / 93-341E_RevF

Häufig gestellte Fragen - N48400U Tripp Lite

Wie installiere ich die Kabelmanagement-Halterung?

Die Schienen der Rückwand haben Einkerbungen. Wählen Sie die oberen oder unteren Einkerbungen, setzen Sie die Halterung ein und schieben Sie sie nach innen, um sie zu befestigen.

Welche Modelle sind mit diesem Gehäuse kompatibel?

Alle Modelle der N484-Serie (N484-00U, N484-01U, N484-1M24-LC12, usw.) sind mit dieser Installationsanleitung kompatibel.

Wie entferne ich eine Abdeckplatte?

Entfernen Sie die Flügelschrauben auf der gegenüberliegenden Seite der Abdeckplatte und nehmen Sie sie dann heraus.

Kann ich dieses Gehäuse horizontal montieren?

Nein, das Modell N48400U ist für vertikale 0U-Montage oder auf einer Metalloberfläche ausgelegt.

Welchen Kassettentyp kann ich verwenden?

Sie können Kupferkassetten RJ45, Glasfaserkassetten LC oder MTP der N484-Serie verwenden. Überprüfen Sie die Kompatibilität mit Ihrer Anwendung.

Wie befestige ich eine Kassette im Gehäuse?

Richten Sie die Kassette am entsprechenden Steckplatz aus, setzen Sie sie ein und ziehen Sie die Flügelschrauben fest, um sie zu befestigen.

Benötigt das Gehäuse eine Stromversorgung?

Nein, dieses Gehäuse ist passiv. Es ist keine Stromversorgung erforderlich.

Was ist die maximale Kassettenkapazität?

Das Gehäuse kann bis zu 12 modulare Kassetten aufnehmen, je nach genauem Modell.

Wie pflege ich das Gehäuse?

Verwenden Sie ein trockenes, fusselfreies Tuch zum Entstauben. Vermeiden Sie Flüssigkeiten oder Chemikalien.

Was tun bei einem Ausfall?

Wenden Sie sich an den Eaton-Support über Tripplite.Eaton.com/support/productreturns für einen Austausch unter lebenslanger eingeschränkter Garantie.

BEDIENUNGSANLEITUNG N48400U Tripp Lite

High-Density Kupfer/Glasfaser-Kassettenlösungen

Modulare Kassettengehause*

Kassetten*

• Dieser Quick Start Guide umfasst die Installation aller N484-Series Gehäuse und Kassetten. Alle neuen Modelle, auch wenn sie nicht in der Liste aufgeführrt sind, werden mit thisem Quick Start Guide ausgeliefert und können anhand der Anweisungen installiert werden.

Modelle:

N484-00UI

N484-01UI

N484-01U-MINII

N484-1M24-LC12I

N484-2M12-LC12I

N484-3M8-LC121

N484-3M8L12SI

N484-2M24-6M12I

N484-12LCI

N484-12M12I

N484-12M24I

N484-12RJ1

English 1

Espanol 4

François 7

Italiano 13

Installation

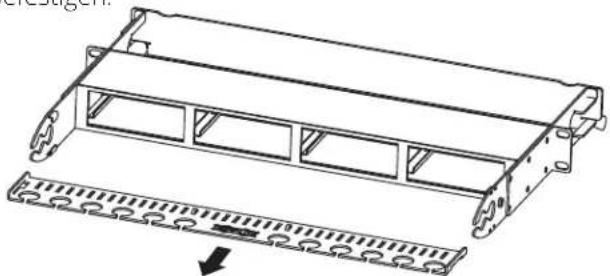

Installieren der Kabelmanagement-Halterung:

Die Montageschienen auf der Rückseite des N484-01U Gehäuses enthalten Aussparungen, mit welchen die Kabelmanagement-Halterung oben oder unter an den Schieren angebracht werden kann. Wahlen Sie die obere oderunte Aussparung, setzen Sie die Halterung in die Aussparungen ein und schiben Sie die Halterung nachinnen, um sie zu befestigen.

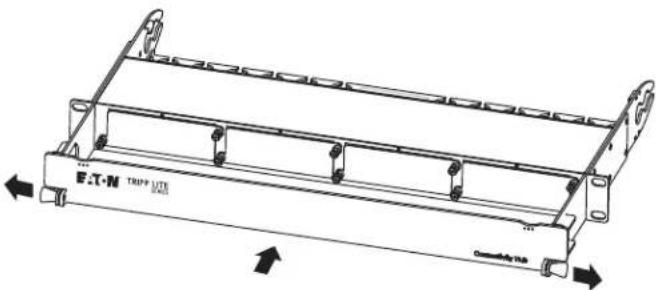

Installation der Frontplattenhalterung:

Das N484-01U enthalt eine Plattenhalterung, die an der Vorderseite des Gehäuses angebracht wird. Befestigungsböhungen be nden sich auf der rechten und linken Frontblendenschiene zur Befestigung der Halterung. Um die Halterung zu befestigen, ziehen Sie an den Zuglaschen auf jeder Seite der Halterung, um die verbundenen Stifte nach außen zu bewegen. Setzen Sie dann die Halterung in das Gehäuse ein. Sobald die Stiftte mit den Befestigungsböhungen an den Seiten der Schiene ausgerichtet sind,让他们 die Zuglaschen los, um die Halterung zu verriegeln. Die Halterung lasst sich nach oben und unter verschiedene, um den Zugang zum Gehäuse zu erhögblichen oder es vor Berührung zu schützen.

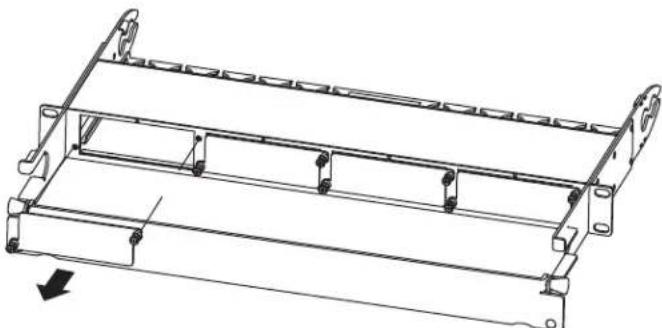

Einfugen/Entfernen Blanking Panels (Abdeckplatten):

Das N482-01U wird mit vorinstallierten Abdeckplatten gefleifert, die an den Kassettenschlizen des Gehäuses befestigt sind. Wenn ein Steckplatz bereits wird, entfernen Sie die Abdeckplatte, in dem Sie die Flügelschrauben auf der gegenüberliegenden Seite der Abdeckplatte abschrauben. Um eine Abdeckplatte an einem leeren Kassettenschacht zu befestigen, richten Sie die Abdeckplatte an den entsprechenden Lächern des Gehäuses aus. Ziehen Sie dann die Flügelschrauben an, um die Abdeckplatte zu befestigen.

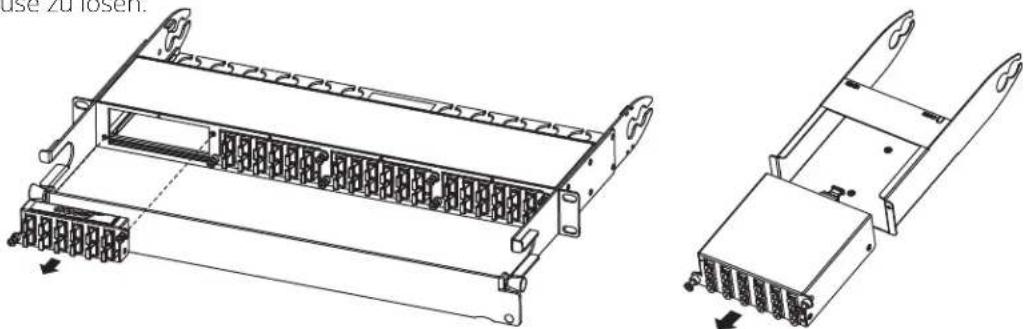

Einsetzen/Entfernen von Kassetten

Nach dem Sie einen freien Steckplatz durch Entfernen einer Abdeckplatte geschaen haben, Richten Sie eine Kassette auf den entsprechenden Steckplatz am Gehäuse aus und setzen die Kassette in den Steckplatz ein. Ziehen Sie dann die Flügelschrauben fest, um sie zu fixieren. Um eine Kassette zu entfern, schrauben Sie die Flügelschrauben ab, um sie aus dem Gehäuse zu losen.

Installation

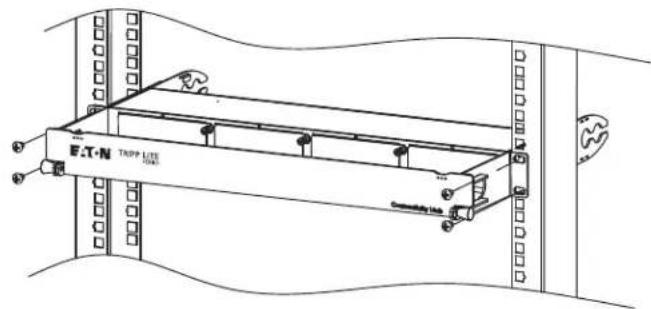

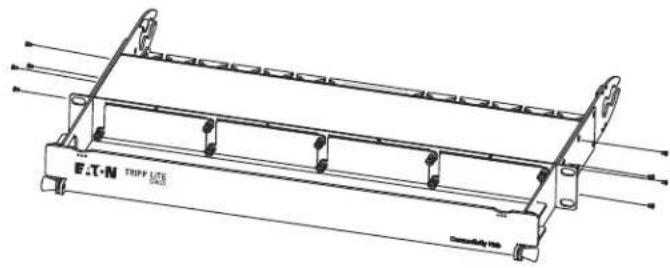

Montieren des Gehäuses

Um das Gehäuse zu montieren, mussen Sie zunachst die mitgelieferten Montagewinkel mit den beiliegenden Schrauben an den Seiten des Gehäuses befestigen. Danach befestigen Sie das Gehäuse mit dem vom Benutzer bereitzustellenden Montageteilen am Rack.

Hinweis: Die Magnete des N484-00U sind für die Befestigung an der Metalloberfläche eines Rack Gehöuses, Kabelmanager oder einer ähnlichen Struktur vorgesehen. Die ideale Platziierung soll nicht in direktem Kontakt mit aktiven Geräten (z. B. USV, Server, Switch) statfunden.

Garantie

Eingeschränkte Garantie auf Lebenszeit

Bei Verwendung these Products in Übereinstimmung mit den entsprachenden Anleitungen übernimmt Eaton eine lebenslange Garantie für Material- und Herstellungsehler. Soltte das Produkt innerhalb desses Zeitaums einen Material- oder Verarbeitungsfehler aufweisen, werden wir, vorbehaltlich der vorstehenden Bedingungen und Beschrankungen, das Produkt nach eigenen Ermessen ersetzen. Das ist Ihr einziger Anspruch bei einem Garantiefall. Besuchen Sie Triplite.Eaton.com/support/productreturns, bevor Sie Geräte zur Reparatur zurücksenden.

DIESE EINGESCHRANKTE GARANTIEEingeschränkte Garantie GILT
Nicht FÜR NORMALE ABNUTZUNG ODER FÜR SCHÄDEN, DIE DURCH
UNFÄLLE, UNSACHGEMÄSEN GEBRAUCH, MISSBRAUCH ODER
VERNACHLÄSSIGUNG ENTSTEHEN. Eaton UBERNIMMT KEINE ANDEREN
GARANTIEN ALS DIE HIER AUSDRÜCKLICH GENANNE EINGESCHRANKTE
GARANTIE. VORBEHALTICH DER GESETZLICHEN BESTIMMUNGEN
WERDEN ALLE STILLSCHWEIGENDEN GARANTIEN, EINSCHLIESSLICH
DER GARANTIE DER MARKTGANGIGKEIT ODER DER EIGNUNG FÜR
EINEN BESTIMTMEN ZWECK, HERMIT AUSGESCHLOSSEN; UND DIESE
GARANTIE BEINHALTET AUSDRÜCKLICH KEINE ZUFALLIGEN SCHÄDEN
ODER FOLGESCHADEN. (In einigen Ländern sind Beschrankungen oder
der Ausschluss stim schlewigender Garantien nicht zulässig, und in einigen
Ländern ist der Ausschluss oder die Beschärkung von Neben- oder
Folgeschäden nicht zulässig, soddass die oben genannten Beschärkungen
oder Ausschlüsse für Sie möglicherweise nicht gelten. Diese eingeschränkte
Garantie gibt ihren bestimmte gesetzliche Rechte, und Sie haben
möglicherweise weitere Rechte, die je nach Gerichtsbarkeit variieren).

WARNING: Der Benutzer muss vor der Verwendung überprüfen, ab das Gerät für den beabsichtigten Zweck geeignet und angemessen ist und ob der Einsatz sicher ist. Da individuelle Anwendungen großen Schwankungen unterliegen, geben wir keine Zusicherungen oder Garantien hinsichtlich der Eignung oder Tauglichkeit dieser Geräte für eine bestimmte Anwendung.

WEEE-Compliance-Informationen für Kunden und Recycler (Europäische Union)

Die WEEE-Richlinie und deren Ausführungsbestimmungen besagen, dass Kunden, die neue Elektro- oder Elektronikgeräte von Eaton kaufen, ein Anrecht auf Folgenden haben:

• Rücksendung von Altgeräten zum Recycling beim Kauf eines neuen, gleichwertigen Geräts (dies variiert je nach Land)
  Rucksendung der neuen Geräte zum Recycling, wenn ihr Lebenszyklus abgelaufen ist

Die Verwendung these Gerats fur lebenserhaltende Systeme, bei denen der Ausfall des Gerats den Ausfall des Lebenserhaltungssysteme verursachen oder dessen Sicherheit beziehungsweise Wirksamkeit bedeutend beeinträchtigen kann, wird nicht empfohlen.

Eaton verfolgt eine Politik der kontinuierlichen Verbesserung. Spezifikationen können ohne Ankündigung geändert werden. Fotos und Illustrationen können von den tatsächlichen Produkten weniger abweichen.
