Tipo de producto	Casete de conexión para paneles de conexión serie N484
Modelo	N484-3M8-LC12
Marca	Tripp Lite (Eaton)
Uso	Instalación en un gabinete de conexión de red (rack 19")
Altura	3U (aproximadamente 133 mm)
Tipo de conectores	LC dúplex (12 puertos)
Material	Acero y plástico
Accesorios incluidos	Soportes de montaje, tornillos, paneles de obturación
Instalación	Montaje en la parte frontal del gabinete, fijación con tornillos de mariposa
Compatibilidad de gabinetes	N484-00U, N484-01U, N484-01U-MINI y otros gabinetes serie N484
Garantía	Garantía limitada de por vida
Certificaciones	Conforme RAEE (directiva europea)
Mantenimiento	Limpieza con un paño seco y que no suelte pelusa
Condiciones de funcionamiento	Temperatura ambiente, evitar contacto con equipo activo
Peso estimado	Aproximadamente 0,5 kg
Reparabilidad	Piezas de repuesto no especificadas; contactar al soporte de Eaton

Preguntas frecuentes - N4843M8LC12 Tripp Lite

¿Cuál es la altura de la casete N484-3M8-LC12?

La casete ocupa 3U (unidades de rack), es decir, aproximadamente 133 mm de altura.

¿Cuántos puertos LC tiene esta casete?

Está equipada con 12 puertos LC dúplex, permitiendo la conexión de 12 fibras ópticas.

¿En qué gabinetes puedo instalar esta casete?

Esta casete está diseñada para los gabinetes de la serie N484, incluidos los modelos N484-00U, N484-01U, N484-01U-MINI, etc.

¿Cómo instalar la casete en el gabinete?

Retire el panel de obturación de la ranura deseada, alinee la casete con los orificios de montaje, insértela y apriete los tornillos de mariposa para fijarla.

¿Qué hacer si no uso todos los puertos de la casete?

Puede dejar los puertos sin usar sin panel de obturación, pero se recomienda protegerlos con tapas antipolvo.

¿Cuál es la garantía de este producto?

Se beneficia de una garantía limitada de por vida de Eaton (Tripp Lite) contra defectos de materiales y fabricación.

¿Esta casete es compatible con cables multimodo o monomodo?

Los conectores LC son compatibles con ambos tipos de fibra, pero la elección depende del tipo de casete (no especificado aquí). Verifique las especificaciones exactas del modelo.

¿Puedo montar la casete directamente en un rack sin gabinete?

No, la casete está diseñada para instalarse exclusivamente en un gabinete de la serie N484; no se puede montar directamente en los rieles del rack.

¿Cómo limpiar la casete?

Use un paño seco y que no suelte pelusa para quitar el polvo. No use líquidos ni productos abrasivos.

¿Dónde puedo encontrar piezas de repuesto?

Contacte al soporte técnico de Eaton (Tripp Lite) a través de su sitio web para obtener información sobre piezas de repuesto y reparación.

MANUAL DE USUARIO N4843M8LC12 Tripp Lite

Soluciones de Casete de Cobre / Fibra de Alta Densidad Gabinetes Modulares para Casete\*

Casetes\*

* Esta Guía de Inicio Rápido incluye la instalación de todos los gabinetes y casetes de la Serie N484. Cualquier modelo nuevo, incluso si no está listado aquí, incluirá esta Guía de Inicio Rápido y puede instalarse siguiendo sus instrucciones.

Modelos:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC,

N484-12M12

N484-12M24

N484-12RJ

English 1

Français 7

Deutsch 10

Italiano 13

EATON

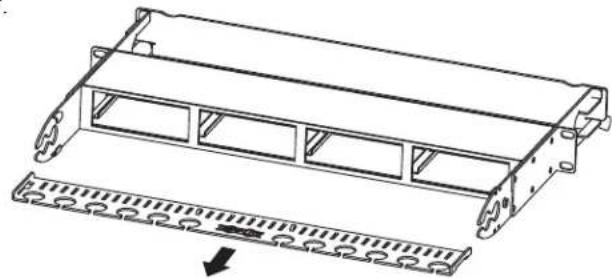

Instalación del Soporte para Administración del Cable:

Los rieles del panel en la parte posterior del gabinete N484-01U contienen ranuras de instalación que permiten que el soporte para administración del cable sea instalado en la parte superior o inferior de los rieles. Elija las ranuras de la parte superior o inferior, inserte el soporte en las ranuras y deslice el soporte hacia adentro para asegurarlo en su lugar.

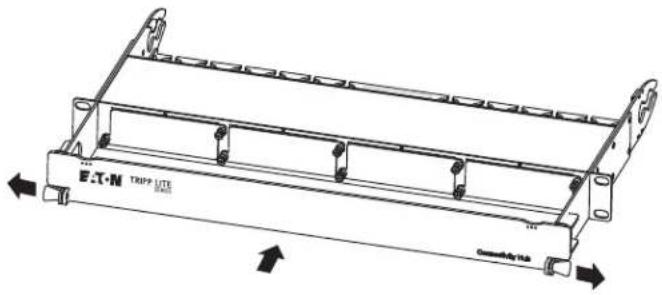

Instalación del Soporte Protector del Panel:

La N484-01U contiene un soporte protector que se ja a la parte delantera del gabinete. Hay oricios de instalación que se encuentran en los rieles derecho e izquierdo del panel frontal para la instalación del soporte. Para jar el soporte, tire de las lengüetas que se encuentran a cada lado del soporte para mover las patillas conectadas hacia afuera. Entonces inserte el soporte en el gabinete. Una vez que las patillas estén alineadas con los oricios de instalación en los rieles laterales del gabinete, suelte las lengüetas para asegurar el soporte en su sitio. El soporte se desliza arriba y abajo para permitir el acceso al gabinete o para protegerlo contra contactos.

Inserción / Remoción de los Paneles Obturadores:

El N482-01U viene con paneles obturadores preinstalados jados a las ranuras para el casete del gabinete. Cuando se necesite una ranura, retire el panel obturador desatornillando los tornillos de mariposa situados en el lado opuesto del panel obturador. Para colocar un panel obturador a una ranura de casete vacía, alinee el panel obturador con los ori cios correspondientes en el gabinete. Luego apriete los tornillos de mariposa para jar el panel obturador en su lugar.

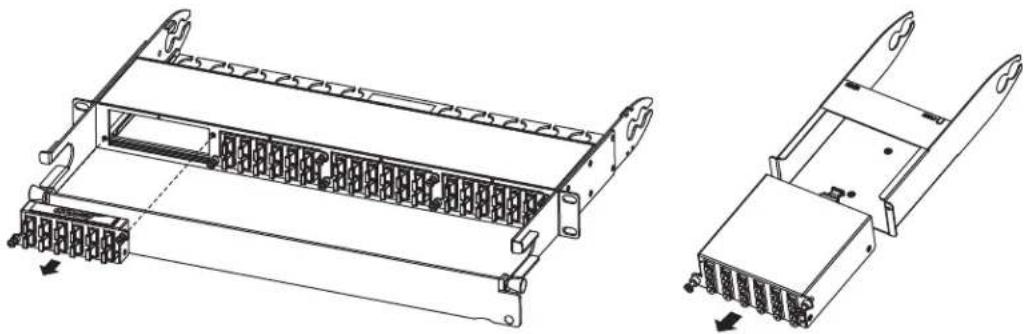

Inserción / Remoción de Casetes:

Después de crear una ranura abierta quitando un panel obturador, alinee un casete con la ranura correspondiente en el gabinete e inserte el casete en la ranura. Luego apriete los tornillos de mariposa para asegurarlo en su lugar. Para quitar un casete, desatornille los tornillos de mariposa para liberarlo del gabinete.

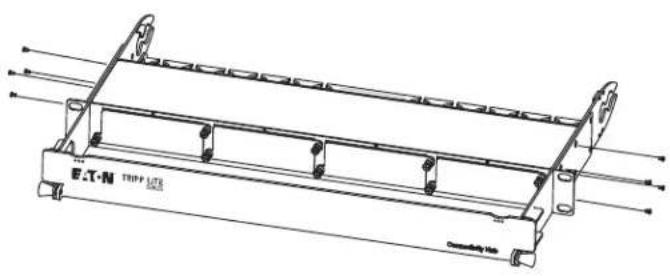

Instalación del Gabinete:

Para instalar el gabinete, debe jar primero los soportes de instalación incluidos a los lados del gabinete con los tornillos suministrados. Una vez colocado, asegure el gabinete al rack con los accesorios de instalación apropiados suministrados por el usuario.

Nota: Los imanes del N484-00U están diseñados para la instalación sobre la superficie metálica de un gabinete de rock, administrador de cable u otra estructura similar. La colocación ideal debe estar fuera de contacto directo con cualquier equipo activo (p.e., UPS, servidor, switch).

Garantía limitada de por vida

Eaton garantiza que este producto, si se usa de acuerdo con todas las instrucciones aplicables, está libre de defectos en cuanto a materiales y mano de obra de por vida. Si el producto presentara un defecto en cuanto a materiales o mano de obra dentro de ese período, nosotros, conforme a los términos y limitaciones anteriores, reemplazaremos el producto, a nuestra entera discreción, y este será nuestro recurso exclusivo para dar cumplimiento a la garantía limitada. Antes de devolver cualquier equipo para reparación, visite Tripplite.Eaton.com/support/product-returns.

ESTA GARANTÍA LIMITADA NO SE APLICA AL DESGASTE NORMAL O A LOS DAÑOS QUE RESULTEN DE ACCIDENTES, USO INCORRECTO, USO INDEBIDO O NEGLIGENCIA. Eaton NO OTORGA OTRAS GARANTÍAS ADEMÁS DE LA GARANTÍA LIMITADA QUE SE ESTABLECE EXPRESAMENTE EN EL PRESENTE DOCUMENTO. EXCEPTO EN LA MEDIDA EN QUE LO PROHÍBAN LAS LEYES APLICABLES, TODAS LAS GARANTÍAS IMPLICITAS, INCLUIDAS TODAS LAS GARANTÍAS DE COMERCIABILIDAD O IDONEIDAD PARA UN PROPÓSITO PARTICULAR, SE RECHAZAN POR ESTE MEDIO; Y ESTA GARANTÍA EXCLUYE EXPRESAMENTE TODOS LOS DAÑOS INCIDENTALES Y CONSECUENTES. (Algunos estados no permiten limitaciones o exclusión de garantías implícitas y algunos estados no permiten la exclusión de limitación de daños incidentales o consecuenciales, de modo que las limitaciones anteriores pueden no aplicar para usted. Esta garantía limitada le otorga derechos legales específicos y es posible que le asistan otros derechos que pueden variar de una jurisdicción a otra).

ADVERTENCIA: antes de usarlo, cada usuario debe tener cuidado al determinar si este dispositivo es apropiado, adecuado o seguro para el uso previsto. Ya que las aplicaciones individuales están sujetas a gran variación, no garantizamos la adecuación de estos dispositivos para alguna aplicación específica.

Información de Cumplimiento de WEEE para Clientes y Recicladores (Unión Europea)

Conforme a la Directiva de Residuos de Equipos Eléctricos y Electrónicos (WEEE) y regulaciones aplicables, al adquirir un equipo eléctrico y electrónico nuevo de Eaton, los clientes están obligados a:

• Enviar para reciclaje equipos viejos del mismo tipo y en el mismo número (esto varía de un país a otro)
• Devolver el equipo nuevo para fines de reciclaje una vez que finalmente se convierta en residuo

No se recomienda utilizar este equipo en aplicaciones de soporte de vida donde una falla de este equipo podría llegar a causar la falla del equipo de soporte de vida o afectar significativamente su seguridad o efectividad.

Eaton tiene una política de mejora continua. Las especificaciones están sujetas a cambio sin previo aviso. Las fotografías e ilustraciones pueden diferir ligeramente de los productos reales.

Todos los derechos reservados

Publicación No. 23-08-374 / 93-341E_RevF

Septiembre de 2023
