Type de produit	Cassette de brassage pour panneaux de brassage série N484
Modèle	N484-3M8-LC12
Marque	Tripp Lite (Eaton)
Utilisation	Installation dans un boîtier de brassage réseau (rack 19")
Hauteur	3U (environ 133 mm)
Type de connecteurs	LC duplex (12 ports)
Matériau	Acier et plastique
Accessoires inclus	Supports de montage, vis, panneaux d'obturation
Installation	Montage à l'avant du boîtier, fixation par vis à oreilles
Compatibilité boîtiers	N484-00U, N484-01U, N484-01U-MINI et autres boîtiers série N484
Garantie	Garantie limitée à vie
Certifications	Conforme DEEE (directive européenne)
Entretien	Nettoyage avec un chiffon sec et non pelucheux
Conditions de fonctionnement	Température ambiante, éviter contact avec équipement actif
Poids estimé	Environ 0,5 kg
Réparabilité	Pièces détachées non spécifiées ; contacter le support Eaton

FOIRE AUX QUESTIONS - N4843M8LC12 Tripp Lite

Quelle est la hauteur de la cassette N484-3M8-LC12 ?

La cassette occupe 3U (unités de rack), soit environ 133 mm de hauteur.

Combien de ports LC possède cette cassette ?

Elle est équipée de 12 ports LC duplex, permettant le raccordement de 12 fibres optiques.

Dans quels boîtiers puis-je installer cette cassette ?

Cette cassette est conçue pour les boîtiers de la série N484, y compris les modèles N484-00U, N484-01U, N484-01U-MINI, etc.

Comment installer la cassette dans le boîtier ?

Retirez le panneau d'obturation de la fente souhaitée, alignez la cassette avec les trous de montage, insérez-la et serrez les vis à oreilles pour la fixer.

Que faire si je n'utilise pas tous les ports de la cassette ?

Vous pouvez laisser les ports inutilisés sans panneau d'obturation, mais il est recommandé de les protéger avec des capuchons anti-poussière.

Quelle est la garantie de ce produit ?

Il bénéficie d'une garantie limitée à vie d'Eaton (Tripp Lite) contre les défauts de matériaux et de fabrication.

Cette cassette est-elle compatible avec des câbles multimodes ou monomodes ?

Les connecteurs LC sont compatibles avec les deux types de fibres, mais le choix dépend du type de cassette (non spécifié ici). Veuillez vérifier les spécifications exactes du modèle.

Puis-je monter la cassette directement sur un rack sans boîtier ?

Non, la cassette est conçue pour être installée exclusivement dans un boîtier de la série N484 ; elle ne peut pas être montée directement sur les rails du rack.

Comment nettoyer la cassette ?

Utilisez un chiffon sec et non pelucheux pour enlever la poussière. N'utilisez pas de liquides ou de produits abrasifs.

Où puis-je trouver des pièces de rechange ?

Contactez le support technique d'Eaton (Tripp Lite) via leur site web pour obtenir des informations sur les pièces détachées et la réparation.

MODE D'EMPLOI N4843M8LC12 Tripp Lite

Cassettes

Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluront ce Guide de démarrage rapide et pourront être installés en suivant ses instructions.

Modèles :

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC,

N484-12M12

N484-12M24

N484-12RJ

EATON

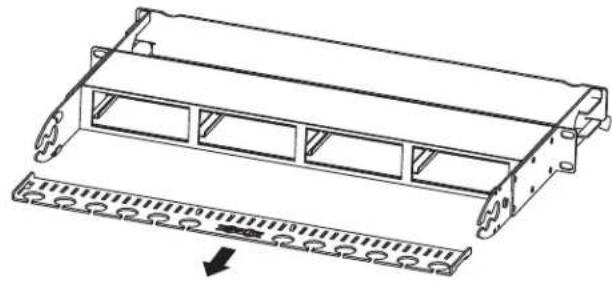

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des câbles en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

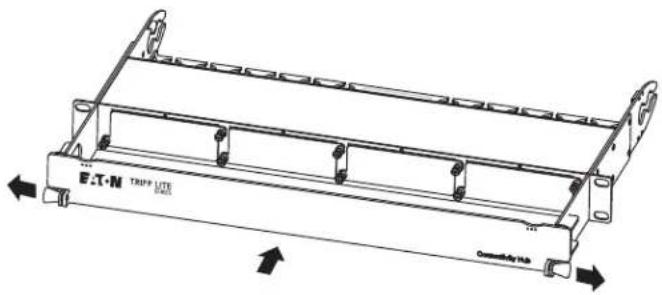

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche du panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support coulisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévissant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

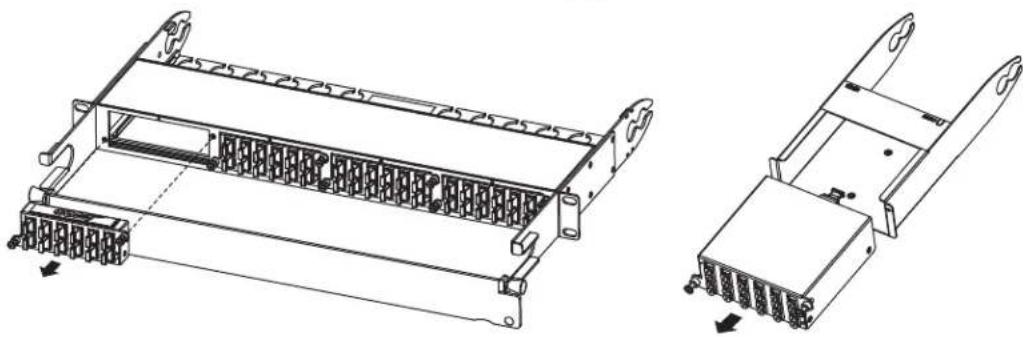

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retirant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour laixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

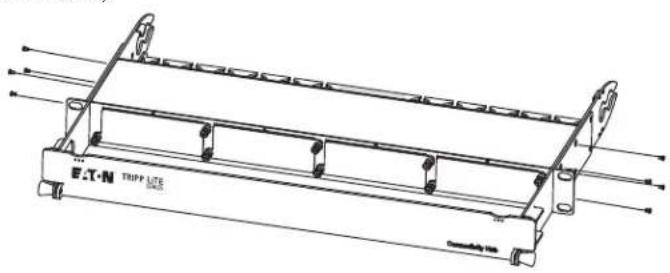

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque : les aimants du N484-00U sont conçus pour être montés sur la surface métallique d'un boîtier de rack, organiseur de câbles ou d'une autre structure similaire. Concernant son emplacement idéal, il doit éviter tout contact direct avec un équipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériau et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. EATON NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITÉE EXPRESSÉMENT ÉNONCÉE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRÉSENTE ; ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs : ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cet appareil est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles étant sujettes à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

Septembre 2023
