Type de produit	Cassette cuivre/fibre haute densité (panneau de cassettes modulaires)
Marque	Tripp Lite (Eaton)
Modèle	N4842M246M12 (N484-2M24-6M12)
Dimensions (H x L x P)	1U (44,45 mm) x 19 pouces (482,6 mm) x profondeur variable selon configuration
Poids	Environ 1,5 kg (panneau vide, sans cassettes)
Alimentation	Aucune (composant passif)
Fonctions principales	Organisation et gestion des câbles cuivre/fibre dans un rack ; insertion/retrait aisé des cassettes ; supports de gestion de câbles et panneaux d'obturation inclus
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants ou produits abrasifs
Sécurité	Ne pas utiliser avec des équipements de maintien en vie ; éviter tout contact direct avec des équipements actifs
Pièces détachées et réparabilité	Cassettes supplémentaires, supports de gestion de câbles, panneaux d'obturation disponibles ; garantie limitée à vie Eaton
Informations générales	Conforme à la directive DEEE ; fabriqué par Eaton ; publication n° 23-08-374 / 93-341E_RevF (Septembre 2023)

FOIRE AUX QUESTIONS - N4842M246M12 Tripp Lite

Quels types de cassettes sont compatibles avec ce boîtier ?

Le boîtier accepte toutes les cassettes de la série N484, y compris les modèles cuivre et fibre. Les cassettes se fixent à l'aide de vis à oreilles.

Comment installer le boîtier dans un rack standard ?

Fixez d'abord les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies, puis vissez le boîtier dans le rack avec du matériel de montage approprié (non fourni).

Comment retirer un panneau d'obturation ?

Dévissez les vis à oreilles situées sur le côté opposé du panneau d'obturation, puis retirez-le. Pour en remettre un, alignez-le et serrez les vis.

Quelle est la capacité maximale en fibres optiques ?

Cela dépend de la configuration des cassettes. Par exemple, le modèle N484-2M24-6M12 peut accueillir jusqu'à 120 fibres (2x24 + 6x12).

Peut-on mélanger des cassettes cuivre et fibre dans le même boîtier ?

Oui, le boîtier est modulaire et permet de combiner librement des cassettes cuivre et fibre selon vos besoins.

Comment fixer le support de gestion des câbles ?

Insérez le support dans les encoches de montage à l'arrière du boîtier (choisissez les encoches supérieures ou inférieures) et faites-le glisser vers l'intérieur pour le verrouiller.

Quelle est la profondeur du boîtier ?

La profondeur varie selon le modèle : le N484-01U fait environ 30 cm, le N484-00U est plus compact. Consultez la notice pour les dimensions exactes.

Le boîtier est-il livré avec des cassettes ?

Non, le boîtier est vendu vide. Les cassettes et panneaux d'obturation sont vendus séparément.

Quelle est la durée de la garantie ?

Eaton offre une garantie limitée à vie sur ce produit, couvrant les défauts de matériau et de fabrication.

Comment contacter le support technique ?

Rendez-vous sur Tripplite.Eaton.com/support pour obtenir de l'aide ou initier un retour de produit.

MODE D'EMPLOI N4842M246M12 Tripp Lite

Cassettes

Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluront ce Guide de démarrage rapide et pourront être installés en suivant ses instructions.

Modèles :

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC,

N484-12M12

N484-12M24

N484-12RJ

EATON

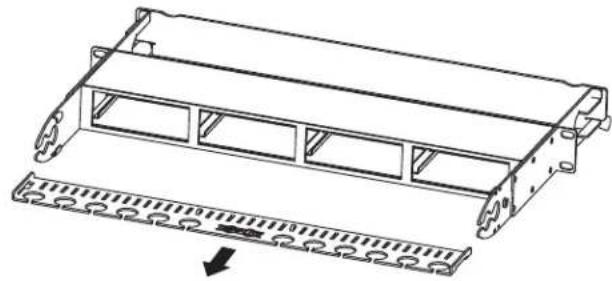

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des câbles en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

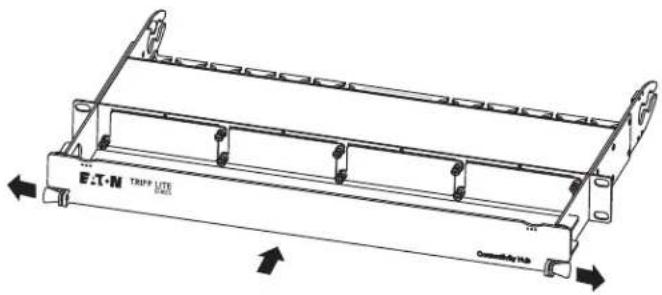

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche du panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support coulisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévissant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

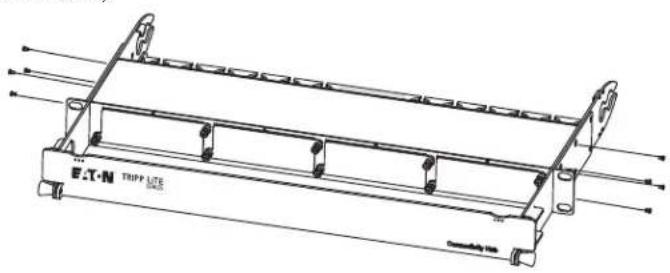

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retirant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour laixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque : les aimants du N484-00U sont conçus pour être montés sur la surface métallique d'un boîtier de rack, organiseur de câbles ou d'une autre structure similaire. Concernant son emplacement idéal, il doit éviter tout contact direct avec un équipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériau et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton.com/support/product-returns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE PAS À L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLIGENCE. EATON NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITÉE EXPRESSÉMENT ÉNONCÉE DANS LE PRÉSENT DOCUMENT. SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADÉQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRÉSENTE ; ET CETTE GARANTIE EXCLUT EXPRESSÉMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs : ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifiques, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cet appareil est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles étant sujettes à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à :

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas recommandée dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légèrement différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

Septembre 2023
