N4842M12LC12 - Composant électronique Tripp Lite - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cassette de brassage fibre optique
Modèle	N4842M12LC12
Marque	Tripp Lite (Eaton)
Catégorie	Composant électronique
Nombre de ports	12 ports LC duplex (M12 interface)
Type de connecteur	MTP/MPO (côté épine) et LC (côté cuivre)
Hauteur	1U (unité de rack)
Alimentation	Passif, sans alimentation
Fonctions principales	Connexion et gestion de câbles fibre optique dans un rack 19 pouces
Installation	Montage dans un boîtier N484 compatible avec supports et vis à oreilles
Matériau du boîtier	Acier avec finition noire
Entretien et nettoyage	Nettoyer avec un chiffon doux non pelucheux, éviter produits abrasifs
Sécurité	Utiliser un rack sécurisé et éviter contact avec équipements actifs
Pièces détachées et réparabilité	Panneaux d'obturation, supports de gestion de câbles, vis à oreilles disponibles
Garantie	Garantie limitée à vie contre les défauts de matériau et de fabrication
Informations générales	Conforme à la directive DEEE (Union Européenne)
Pays d'origine	Non spécifié dans la notice
Poids	Environ 0,5 kg (estimation pour une cassette 1U)

FOIRE AUX QUESTIONS - N4842M12LC12 Tripp Lite

Comment installer une cassette dans le boîtier N484 ?

Après avoir retiré un panneau d'obturation, alignez la cassette avec la fente correspondante et insérez-la. Serrez les vis à oreilles pour la fixer.

Comment retirer un panneau d'obturation ?

Dévissez les vis à oreilles situées sur le côté opposé du panneau d'obturation, puis retirez-le de la fente.

Quel type de connecteur utilise le N4842M12LC12 ?

Il utilise un connecteur MTP/MPO côté épine et des connecteurs LC duplex côté cuivre.

Ce produit nécessite-t-il une alimentation électrique ?

Non, il s'agit d'un composant passif qui ne nécessite aucune alimentation.

Comment monter le boîtier N484 dans un rack ?

Fixez les supports de montage fournis sur les côtés du boîtier avec les vis incluses, puis fixez le boîtier au rack avec du matériel de montage approprié (non fourni).

Quelle est la garantie du produit ?

Eaton offre une garantie limitée à vie contre les défauts de matériau et de fabrication, sous réserve des conditions d'utilisation.

Comment nettoyer la cassette ?

Utilisez un chiffon doux et non pelucheux. Évitez les produits chimiques abrasifs ou les solvants.

Puis-je utiliser ce produit avec des dispositifs de maintien en vie ?

Non, son utilisation n'est pas recommandée dans les applications où une panne pourrait affecter la sécurité ou l'efficacité d'un dispositif de maintien en vie.

Que faire si une cassette est défectueuse ?

Contactez le support Eaton via Tripplite.Eaton.com/support/productreturns pour obtenir un remplacement sous garantie.

Le produit est-il conforme aux normes environnementales ?

Oui, il est conforme à la directive DEEE (Déchets d'équipements électriques et électroniques) pour les clients de l'Union Européenne.

MODE D'EMPLOI N4842M12LC12 Tripp Lite

Cassettes

• Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluent ce Guide de démarrage rapide et pourraient être installés en suivant ses instructions.

Modèles:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des cables en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, inserez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche de panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support coulisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévissant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retardant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour la fixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

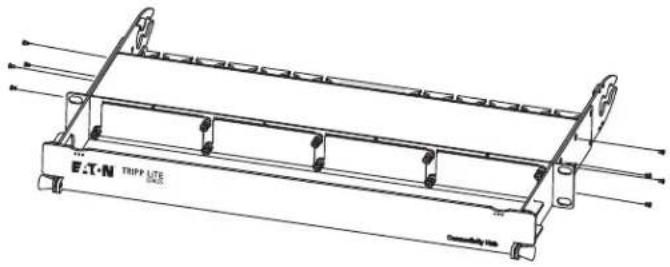

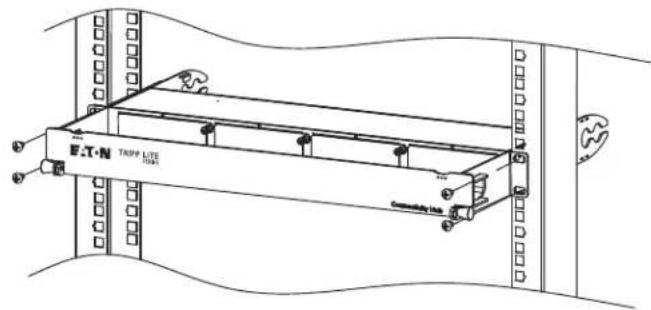

Montage du boîtier

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque: les aments du N484-00U sont conus pour etre montes sur la surface metallique d'un boitier de rack, organiseur de cables ou d'une autre structure similaire. Concernant son emplacement ideal, il doit eviter tout contact direct avec un equipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériel et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton. com/support/productreturns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITEE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITEE EXPRESSEMENT ENONCée dans LE PRESENT DOCUMENT, SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADEQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRESENTE; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cettplaquiéit est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles sont susceptibles à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas reconnue dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légremment différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

September 2023

Eaton est une marque déposée.

Toutes les marques commerciales appartiennent à leurs propriétaires respectifs.
