Tipo di prodotto	Cassetta di giunzione in fibra ottica
Modello	N4842M12LC12
Marca	Tripp Lite (Eaton)
Categoria	Componente elettronico
Numero di porte	12 porte LC duplex (interfaccia M12)
Tipo di connettore	MTP/MPO (lato maschio) e LC (lato rame)
Altezza	1U (unità rack)
Alimentazione	Passivo, senza alimentazione
Funzioni principali	Connessione e gestione di cavi in fibra ottica in un rack da 19 pollici
Installazione	Montaggio in un contenitore N484 compatibile con supporti e viti a farfalla
Materiale del contenitore	Acciaio con finitura nera
Manutenzione e pulizia	Pulire con un panno morbido e privo di pelucchi, evitare prodotti abrasivi
Sicurezza	Utilizzare un rack sicuro ed evitare il contatto con apparecchiature attive
Parti di ricambio e riparabilità	Pannelli di chiusura, supporti per la gestione dei cavi, viti a farfalla disponibili
Garanzia	Garanzia limitata a vita contro difetti di materiale e lavorazione
Informazioni generali	Conforme alla direttiva RAEE (Unione Europea)
Paese di origine	Non specificato nel manuale
Peso	Circa 0,5 kg (stima per una cassetta 1U)

Domande frequenti - N4842M12LC12 Tripp Lite

Come installare una cassetta nel contenitore N484?

Dopo aver rimosso un pannello di chiusura, allineare la cassetta con la fessura corrispondente e inserirla. Stringere le viti a farfalla per fissarla.

Come rimuovere un pannello di chiusura?

Svitare le viti a farfalla situate sul lato opposto del pannello di chiusura, quindi rimuoverlo dalla fessura.

Che tipo di connettore utilizza il N4842M12LC12?

Utilizza un connettore MTP/MPO lato maschio e connettori LC duplex lato rame.

Questo prodotto richiede alimentazione elettrica?

No, si tratta di un componente passivo che non richiede alimentazione.

Come montare il contenitore N484 in un rack?

Fissare i supporti di montaggio forniti sui lati del contenitore con le viti incluse, quindi fissare il contenitore al rack con apposito materiale di montaggio (non fornito).

Qual è la garanzia del prodotto?

Eaton offre una garanzia limitata a vita contro difetti di materiale e lavorazione, soggetta alle condizioni d'uso.

Come pulire la cassetta?

Utilizzare un panno morbido e privo di pelucchi. Evitare prodotti chimici abrasivi o solventi.

Posso utilizzare questo prodotto con dispositivi di supporto vitale?

No, il suo uso non è raccomandato in applicazioni dove un guasto potrebbe compromettere la sicurezza o l'efficacia di un dispositivo di supporto vitale.

Cosa fare se una cassetta è difettosa?

Contattare il supporto Eaton tramite Tripplite.Eaton.com/support/productreturns per ottenere una sostituzione in garanzia.

Il prodotto è conforme alle normative ambientali?

Sì, è conforme alla direttiva RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche) per i clienti dell'Unione Europea.

MANUALE UTENTE N4842M12LC12 Tripp Lite

Solutzioni a cassetta in rame/fibra ad alta densità

Custodie modulari per cassette*

Cassette*

• Questa guida rapida copre l'installazione di tutte le custodie e cassette dellaserie N484. Tutti i nuovi modelli,anche se non indicati qui sopra,includeranno esta guida rapida e potranno essere installati seguendo le relative istruzioni.

Modelli:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC

N484-12M12

N484-12M24

N484-12RJ

English 1

Espanol 4

Français 7

Deutsch 10

Installazione

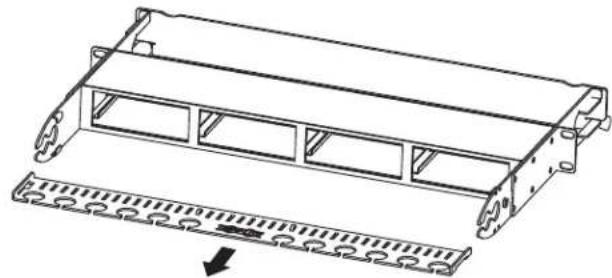

Installazione della staffa di gestione dei cavi:

Le guide del pannello sul retro della custodia N484-01U contengono delle tacche di montaggio che consentono di installare la sta a di gestione dei cavi sulla parte superiore o inferiore delle guide. Scegliere le tacche superiori o inferiori, inseire la sta a nelle tacche e fare scorrere la sta a verso l'interno per ssarla in posizione.

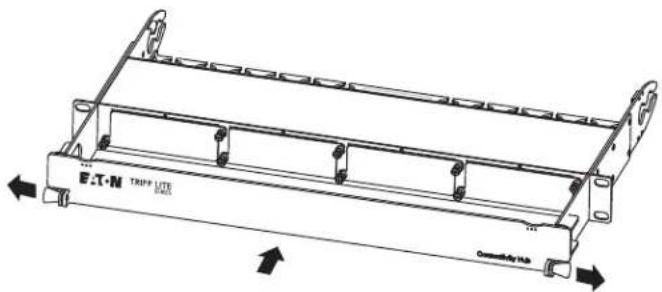

Installazione della staffa di protezione del pannello:

L'N484-01U contiene una staffa di protezione che si fissa alla parte anteriore della custodia. I fori di montaggio per il fissaggio della staffa sono situati sulle guide del pannello frontale destro e sinistro. Per fissare la staffa, tirare le linguette che si trovano su ciascun lato della staffa, in modo da spostare i perni collegati versuso l'esterno. Quindi insertire la staffa nella custodia. Una volta che i perni sono allineati coi fori di montaggio sui lati della guida del pannello, rilasciare le linguette di trazione per bloccare la staffa in posizione. La staffa scorre verso l'alto e verso il basso per consentire l'accesso alla custodia o per proteggerla dal contatto.

Inserimento/rimozione dei pannelli di copertura:

L'N482-01U è dotato di pannelli di copertura preinstallati, ssvatiagli slot delle cassette della custodia.Quando è necessario uno slot,rimuovere il pannello di copertura svitando le viti a testa zigrinata situate sul lato opposto del pannello di copertura.Per ssare un pannello di chiusura a uno slot per cassetta vuoto,allineare il pannello di chiusura coi fornior correspondenti sulla custodia.Quindi stringere le viti a testa zigrinata per ssare il pannello di copertura in posizione.

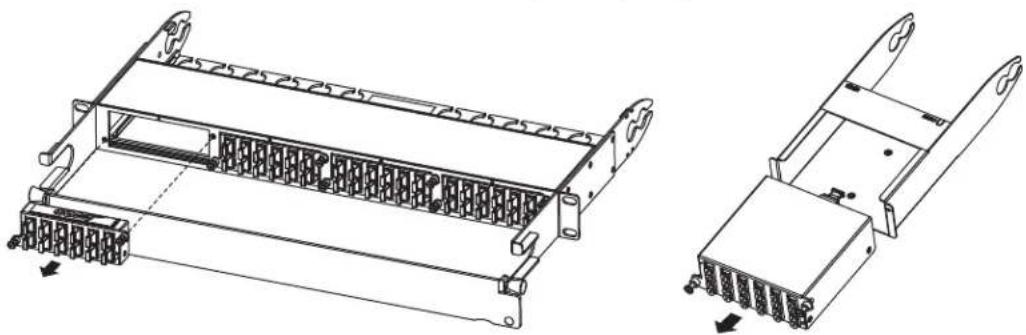

Inserimento/rimozione dei nastri:

Dopo aveo createuno slot aperto rimuovendo un pannello di chiusura, allineare una cassetta con lo slot correspondente sulla custodia e inseire la cassetta nello slot. Quindi stringere le viti a testa zigrinata per ssarla in posizione. Per rimuovere una cassetta, svitare le viti a testa zigrinata per sganciarla alla custodia.

Installazione

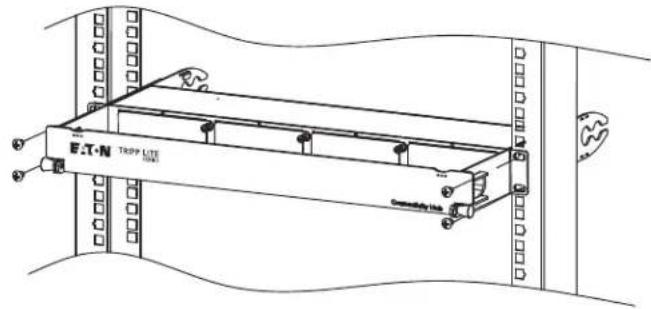

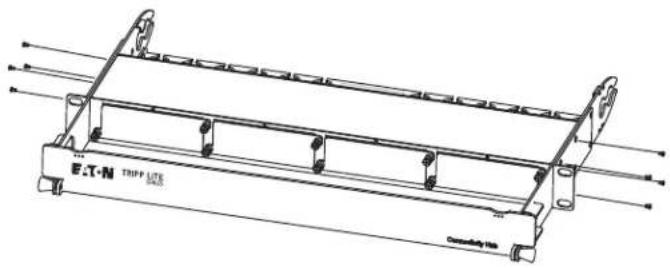

Montaggio della custodia:

per montare la custodia, sare come prima casa le sta e di montaggio incluse ai lati con le viti in dotazione. Una volta ssate, sare la custodia al rack con l' appropriato hardware di montaggio a cui dovra proweedere l'utente.

Not: magneti N484-00U sono progettati per essere montati sulla superficie metallica di una custodia per rack, gestore dei cavi o altra struttura simile. Il posizionamento ideale dovrebbe essere lontano dal contatto diretto con qualsi apparecchiatura attiva (come UPS, server, switch).

Garanzia

Garanzia limitata a vita

Eaton garantisce che quello prodotto, se utilizzato in conformità con tutte le istruzioni applicabili, è esente da difetti originali di materiale e lavorazione per tutta la sua vita utile. Se il prodotto dovesse risultare difettoso nei materiali o nella lavorazione entro tale periodo, noi, nel rispetto del termini e delle limitazioni di cui sopra, sostituiremo il prodotto, a sua esclusiva discrezione, come rimedio esclusivo per la nostra violazione della garanzia limitata. Si veda il sito Triplite. Eaton.com/ support/product-returns prima di rispedire qualsiasi apparecchiatura per la riparazione.

LA PRESENTE GARANZIA LIMITATA NON SI APPLICA ALLA NORMALE USURA O AI DANNI DERIVANTI DA INCIDENTI, USO IMPROPrio, ABUSO O NEGLIGENZA. Eaton NON FORNISCE ALCUNA GARANZIA OLTRE A QUELLA LIMITATA ESPLICITAMENTE PREVISTA NEL PRESENTE DOCUMENTO. FATTAC ECCEZIONE PER QUANTO VETATO DALLA LEGGE APPLICABLE, TUTTE LE GARANZIE IMPLICITE, COMPRESSE QUELLE DI COMMERCIABILITA O IDONEITA A UNO SCOPO PARTICOLARE, SONO QUI DECLINATE; E LA PRESENTE GARANZIA ESCLEDE ESPRESSAMENTE TUTTI I DANNI INCIDENTALI E CONSEQUENZIALI. (Alcuni stati non consentono limitazioni o escludioni di garanzie implicite e alcuni stati non consentono l'esclusione o la limitazione di dati incidentali o consequenziali, pertanto le limitazioni o le escludioni di cui sopra potrebbero non essere applicabili. La presente garanzia limitata le conferisce diritti legali specifici e potrebbe avenre altri che variano da giurisdizione a giurisdizione).

AWERTENZA: l'utente deve accertarsi prima dell'uso se questo dispositivo è adatto, adeguato o sicuro per l'uso previsto. Poiché le singole applicazioni sono soggette a granidi variazioni, non forniamo una dichiarazione o garanzia in merito all'idoneità di questi dispositivi per qualiasi applicazione specifica.

Informazioni sulla conformità WEEE per clienti e riciclatori (Unione Europea)

In base alla direttiva europea sullo smaltimento dei rifiuti di apparecchiata elettriche ed elettroniche (RAEE) e in base ai regolamenti sulla relativa attuazione, i clienti che acquistano apparecchiata elettriche ed elettroniche nuove da Eaton hanno il diritto di:

• inviare le vecchie apparecchiature per consentire il riciclo su base individuale, a partir di condizioni (questo varia a seconda del paese);
• Restituire i dispositiivi al termine del loro ciclo di vita affinché vengano riciclati.

Si sconsiglia l'uso di questa apparecchiatura nelle applicazioni di Supportoo vitale, ove si possa ragionevolmente prevedere che un guasto di questa apparecchiatura provo chi il guasto di tale applicazione o ne comprometta in modo significativo la sicurezza o l'efficacia.

Eaton ha una politica di miglioramento continuo. Le specifiche sono soggette a modifiche perché hanno alcun preawiso. Le fotto e le illustrazioni potrebbero differire leggermente dai prodotti effettivi.
