Type de produit	Cassette de brassage optique 12 ports MTP/MPO
Marque	Tripp Lite (Eaton)
Modèle	N484-12M24
Format	1U, montage en rack 19 pouces
Dimensions (L x P x H)	430 mm x 250 mm x 44,45 mm
Poids	0,5 kg
Matériau	Acier, plastique
Type de connecteurs	MTP/MPO (12 fibres)
Alimentation	Passif, aucune alimentation requise
Fonctions principales	Brassage fibre optique, gestion des câbles, blindage électromagnétique
Installation	Montage en rack avec supports fournis, installation sans outil
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Ne pas utiliser de liquides.
Sécurité	Éviter tout contact avec des équipements actifs. Ne pas utiliser pour des dispositifs de maintien en vie.
Pièces détachées et réparabilité	Panneaux d'obturation et supports de gestion des câbles disponibles. Garantie limitée à vie.
Informations générales	Conforme à la directive DEEE. Eaton se réserve le droit de modifier les spécifications.

FOIRE AUX QUESTIONS - N48412M24 Tripp Lite

Comment installer la cassette N484-12M24 dans un rack ?

Fixez d'abord les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Ensuite, fixez le boîtier au rack avec du matériel de montage approprié (non fourni).

Quels types de câbles optiques puis-je utiliser avec cette cassette ?

Cette cassette est conçue pour des connecteurs MTP/MPO 12 fibres. Vous pouvez utiliser des câbles préconnectorisés ou des modules de brassage adaptés.

Puis-je retirer un panneau d'obturation sans outil ?

Oui, les panneaux d'obturation se retirent en dévissant les vis à oreilles situées sur le côté opposé du panneau. Aucun outil supplémentaire n'est nécessaire.

Que faire si une cassette semble bloquée ?

Vérifiez que les vis à oreilles sont complètement dévissées. Si la cassette ne coulisse pas, assurez-vous que les rails sont alignés et qu'aucun câble ne gêne le mouvement.

La cassette est-elle compatible avec les boîtiers d'autres marques ?

Cette cassette est conçue pour les boîtiers de la série N484 de Tripp Lite. L'utilisation avec d'autres marques n'est pas garantie.

Quelle est la garantie de ce produit ?

Eaton offre une garantie limitée à vie contre les défauts de matériaux et de fabrication. Voir les conditions sur le site Tripplite.Eaton.com.

Puis utiliser ce produit dans un environnement médical ?

Non, ce produit n'est pas conçu pour des dispositifs de maintien en vie. Une panne pourrait affecter la sécurité ou l'efficacité de ces équipements.

Comment nettoyer la cassette ?

Utilisez un chiffon doux et sec pour dépoussiérer. N'utilisez pas de solvants ou de liquides, car ils pourraient endommager les composants optiques.

Où puis-je trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez aussi demander une traduction dans votre langue.

Que faire en cas de perte de vis à oreilles ?

Les vis à oreilles sont des pièces détachées. Contactez le support de Tripp Lite ou consultez les revendeurs agréés pour obtenir des pièces de rechange.

MODE D'EMPLOI N48412M24 Tripp Lite

Cassettes

• Ce Guide de démarrage rapide couvre l'installation de toutes les cassettes et tous les boîtiers de la série N484. Tous les nouveaux modèles, même s'ils ne sont pas répertoriés ci-dessus, incluent ce Guide de démarrage rapide et pourraient être installés en suivant ses instructions.

Modèles:

N484-00U

N484-01U

N484-01U-MINI

N484-1M24-LC12

N484-2M12-LC12

N484-3M8-LC12

N484-3M8L12S

N484-2M24-6M12

N484-12LC,

N484-12M12

N484-12M24

N484-12RJ

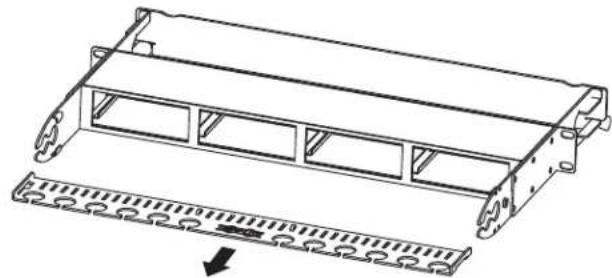

Installation du support de gestion des câbles :

Les rails du panneau à l'arrière du boîtier du N484-01U comportent des encoches de montage qui permettent d'installer le support de gestion des cables en haut ou en bas des rails. Choisissez les encoches supérieures ou inférieures, insérez le support dans les encoches et faites glisser le support vers l'intérieur pour le fixer.

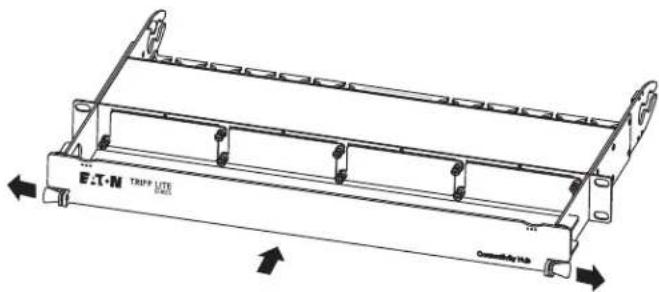

Installation du support de blindage du panneau :

Le N484-01U contient un support de protection qui se fixe à l'avant du boîtier. Les trous de montage sont situés sur les rails droit et gauche du panneau avant pour la fixation du support. Pour fixer le support, tirez sur les languettes situées de chaque côté du support afin de déplacer les broches connectées vers l'extérieur. Insérez ensuite le support dans le boîtier. Une fois que les goupilles sont alignées avec les trous de montage sur les côtés du rail du panneau, relâchez les languettes pour fixer le support. Le support glisse de haut en bas pour permettre l'accès au boîtier ou pour le protéger de tout contact.

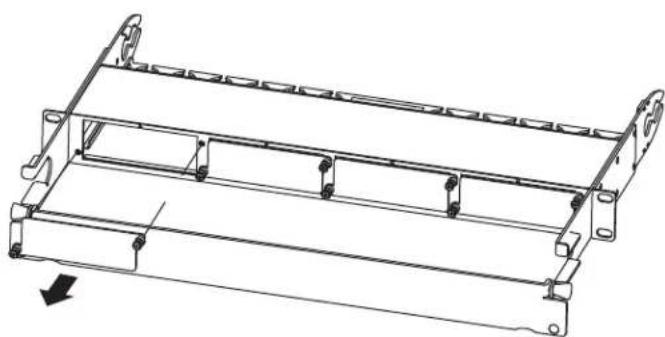

Insertion/retrait des panneaux d'obturation :

Les N482-01U sont livrés avec des panneaux d'obturation préinstallés dans les fentes de cassette du boîtier. Lorsque vous avez besoin d'une fente, retirez le panneau d'obturation en dévisant les vis à oreilles situées sur le côté opposé du panneau d'obturation. Pour fixer un panneau d'obturation dans une fente de cassette vide, alignez le panneau d'obturation dans les trous correspondants sur le boîtier. Serrez ensuite les vis à oreilles pour fixer le panneau d'obturation en place.

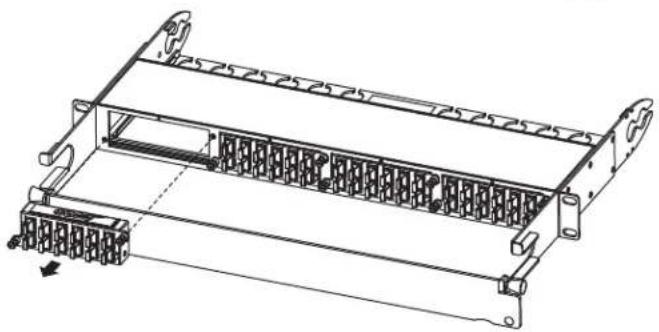

Insertion/retrait des cassettes :

Après avoir créé une fente ouverte en retardant un panneau d'obturation, alignez une cassette avec la fente correspondante sur le boîtier et insérez la cassette dans la fente. Serrez ensuite les vis à oreilles pour laixer en place. Pour retirer une cassette, dévissez les vis à oreilles afin de la dégager du boîtier.

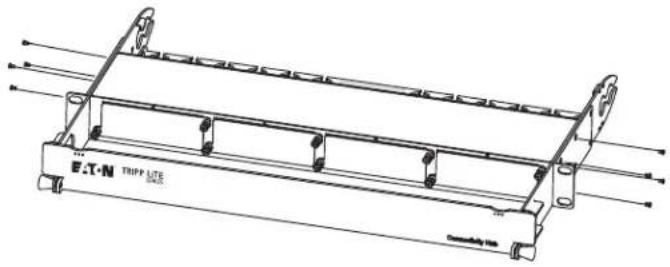

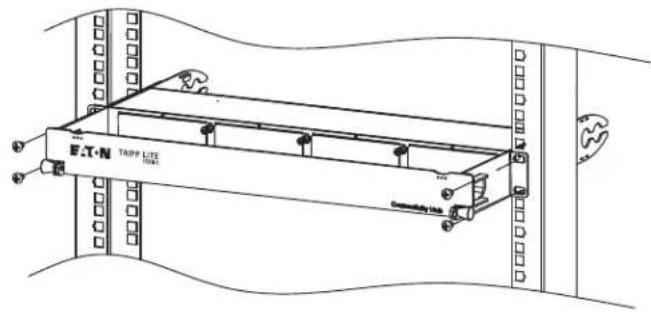

Montage du boîtier

Pour monter le boîtier, vous devez d'abord fixer les supports de montage inclus sur les côtés du boîtier à l'aide des vis fournies. Une fois qu'ils sont fixés, fixez le boîtier au rack à l'aide du matériel de montage approprié (fourni par vos soins).

Remarque: les aments du N484-00U sont conus pour etre montes sur la surface metallique d'un boitier de rack, organiseur de cables ou d'une autre structure similaire. Concernant son emplacement ideal, il doit eviter tout contact direct avec un equipement actif (par exemple, un onduleur, un serveur, un commutateur).

Garantie limitée à vie

Eaton garantit à vie ce produit, s'il est utilisé conformément à toutes les instructions applicables, contre tout défaut de matériel et de fabrication d'origine. Si le produit s'avère défectueux sur le plan des matériaux ou de la fabrication au cours de cette période, nous remplacerons le produit, sous réserve des conditions et limitations susmentionnées, à notre seule discrétion, en guise de recours exclusif pour notre violation de la garantie limitée. Veuillez consulter la page Tripplite. Eaton. com/support/productreturns avant d'envoyer un produit pour le faire réparer.

CETTE GARANTIE LIMITEE NE S'APPLIQUE PAS A L'USURE NORMALE OU AUX DOMMAGES RÉSULTANT D'UN ACCIDENT, D'UNE MAUVAISE UTILISATION, D'UN ABUS OU D'UNE NÉGLENCE. Eaton NE DONNE AUCUNE GARANTIE AUTRE QUE LA GARANTIE LIMITEE EXPRESSEMENT ENONCée dans LE PRESENT DOCUMENT, SAUF DANS LA MESURE INTERDITE PAR LE DROIT APPLICABLE, TOUTES LES GARANTIES IMPLICITES, Y COMPRIS TOUTES LES GARANTIES DE VALEUR MARCHANDE OU D'ADEQUATION À UN USAGE PARTICULIER, SONT REJETÉES PAR LA PRESENTE; ET CETTE GARANTIE EXCLUT EXPRESSEMENT TOUS LES DOMMAGES ACCESSOIRES ET INDIRECTS. (Certains États ne permettent ni la limitation ni l'exclusion de garanties implicites, et certains États ne permettent ni la limitation ni l'exclusion des dommages accidentels ou consécutifs; ainsi, les limitations ou exclusions mentionnées ci-dessus peuvent ne pas s'appliquer à vous. Cette garantie limitée vous donne des droits légaux spécifique, et vous pouvez avoir d'autres droits qui varient d'une juridiction à l'autre).

ATTENTION : chaque utilisateur doit s'assurer de déterminer, avant toute utilisation, si cettplaquiéit est adapté, adéquat ou sûr pour l'utilisation prévue. Les applications individuelles sont susceptibles à de grandes variations, nous ne faisons aucune déclaration ni ne donnons aucune garantie quant à l'adéquation ou à la pertinence de ces dispositifs pour toute application spécifique.

Informations de conformité DEEE pour les clients et les recycleurs (union européenne)

Dans le cadre de la directive sur les Déchets d'équipements électriques et électroniques (DEEE) et des réglementations d'application, lorsqu'un consommateur achète un équipement électrique ou électronique neuf auprès d'Eaton, il est habilité à

• Envoyer l'équipement usagé pour recyclage sur la base d'un équipement équivalent en nombre et en type (cela varie en fonction du pays)
• Renvoyer le nouvel équipement pour recyclage lorsqu'il devient un déchet en fin de vie

L'utilisation de ce produit avec des dispositifs de maintien en vie n'est pas reconnue dans les cas où une panne de ce produit serait susceptible d'entraîner une panne du dispositif de maintien en vie ou de nuire considérablement à sa sécurité ou à son efficacité.

Eaton mène une politique d'amélioration constante. Les caractéristiques peuvent être modifiées sans préavis. Les photos et illustrations peuvent légremment différer des produits réels.

Tous droits réservés.

Publication n° 23-08-374 / 93-341E_RevF

September 2023
