| Caractéristiques techniques | EVGA GeForce GTX 1060 3GB SC |
|---|---|
| Architecture | NVIDIA Pascal |
| Mémoire vidéo | 3 Go GDDR5 |
| Bus mémoire | 192 bits |
| Fréquence de base | 1506 MHz |
| Fréquence boost | 1708 MHz |
| Connecteurs d'alimentation | 1 x 6 broches |
| Ports vidéo | 1 x HDMI, 1 x DisplayPort, 1 x DVI-D |
| Utilisation recommandée | Jeux vidéo en 1080p, applications multimédia |
| Maintenance | Nettoyage régulier des ventilateurs, mise à jour des pilotes |
| Sécurité | Éviter les surchauffes, utiliser un boîtier bien ventilé |
| Compatibilité | Compatible avec la plupart des systèmes d'exploitation modernes |
| Informations générales | Consommation électrique : 120W, Dimensions : 9.5 pouces |
FOIRE AUX QUESTIONS - GeForce GTX 1060 3GB SC EVGA
Questions des utilisateurs sur GeForce GTX 1060 3GB SC EVGA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Carte graphique au format PDF gratuitement ! Retrouvez votre notice GeForce GTX 1060 3GB SC - EVGA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GeForce GTX 1060 3GB SC de la marque EVGA.
MODE D'EMPLOI GeForce GTX 1060 3GB SC EVGA
Installation du matériel 30
Installation rapide 30
Détails de l'installation du matériel 31
Cartes graphiques nécessitant une alimentation supplémentaire....31
Installation du SLI 32
Installation des logiciels 32
Réglages pour des affichages multiples 33
Réparation rapide 34
Support additionnel 35
Informations sur la conformité 36
CV3A

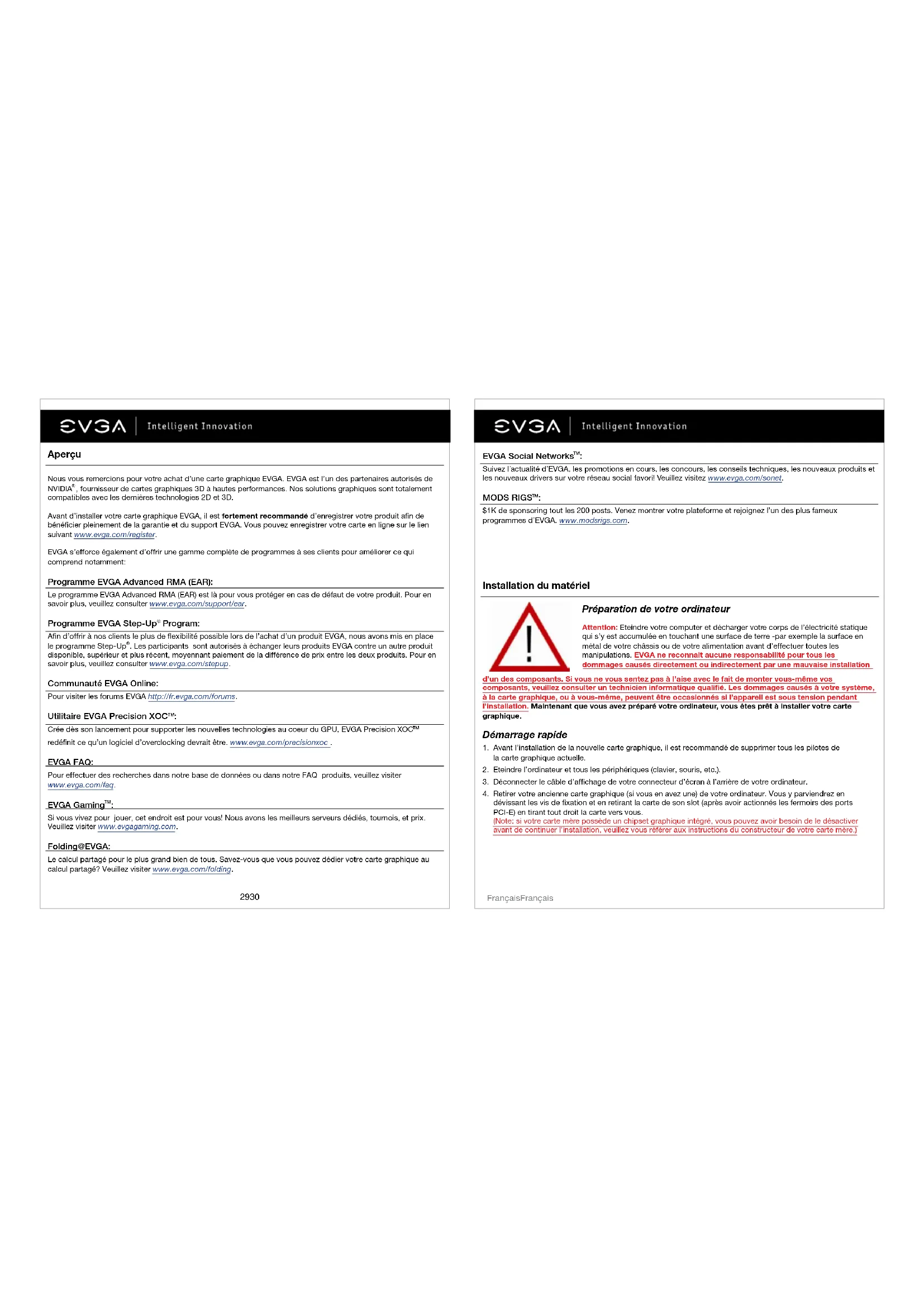

Nous vous remercions pour votre achat d'une carte graphique EVGA. EVGA est l'un des partenaires autorisés de NVIDIA, fournisseur de cartes graphiques 3D à haute performances. Nos solutions graphiques sont totalement compatibles avec les dernières technologies 2D et 3D.
Avant d'installer votre carte graphique EVGA, il est fortement recommandé d'enregistrer votre produit afin de bénéficier pleinement de la garantie et du support EVGA. Vous pouvez enregistrer toute carte en ligne sur le lien suivant www.evga.com/register.
EVOA s'efforce également d'offrir une gammeplete de programmes à ses clients pour améliorer ce qui comprend notamment:
Programme EVGA advanced RMA (EAR):
Le programme EVGA Advanced RMA (EAR) est là pour vous protégier en cas de défaut de votre produit. Pour en savoir plus, veuillez consulter www.evga.com/support/ear.
Afin d'offrir à nos clients le plus de flexibilité possible lors de l'achat d'un produit EVGA, nous avons mis en place le programme Step-Up. Les participants sont autorisés à échanger leurs produits EVGA contre un autre produit disponible, supérieur et plus récent, moyennant paiement de la différence de prix entre les deux produits. Pour en savoir plus, veuillez consulter www.evga.com/stepup.
Pour visiter les forums EVGA http://fr.evga.com/forums.
Utilitaire EVGA precision XOC™
Cree des son lancement pour supporter les nouvelles technologies au cœur du GPU, EVGA Precision XOCT™ redefinit ce qu'un logiciel d'overclocking devrait ettre. www. evga. com/precisionxoc.
Pour effectuer des recherches dans notre base de données ou dans notre FAQ produits, veuillez visiter www.evga.com/faq.
Si vous vivez pour le pouvoir, cet endroit est pour vous! Nous avons les meilleurs serveurs dédiés, tournois, et prix. Veuillez visiter www.evagaming.com.
Le calcul partagé pour le plus grand bien de tous. Savez-vous que vous pouvez dédier cette carte graphique au calcul partagé ? Veuillez visiter www.evga.com/folding.
Suivez l'actualité d'EVGAs, les promotions en cours, les concours, les conseils techniques, les nouveaux produits et les nouveaux drivers sur ce résultat social favori. Veillez visiter www.evga.com/sonet.
MODS RIGS
1K de sponsoring tout les 200 postes. Vezo Your plateforme et rejoignez l'un des plus faveux programmes d'EVGA. www.modsrigs.com.
Préparation de votre ordinateur
Attention: Éteindre ne computer et décharger le corps de l'électricité statique qui s'y est accumulée en touchant une surface de terre - par exemple la surface en métal de toute châssis ou de toute alimentation avant d'effectuer toutes les manipulations. EVGA ne reconnaît aucune responsabilité pour tous les dommages causés directement ou indirectement par une mauvaise installation.
d'un des composants. Si vous ne vous sentez pas à l'aise avec le fait de monter vous-même vos composants, veuillez consulter un technicien informatique qualifié. Les dommages causés à votre système, à la carte graphique, ou au même, peuvent être occasionnés si l'appareil est sous tension pendant l'installation. Maintenant que vous avez préparé votre ordinateur, vous êtes prêt à installer votre carte graphique.
Démarrage rapide
- Avant l'installation de la nouvelle carte graphique, il est recommandé de supprimer tous les pilotes de la carte graphique actuelle.
- Eteindre l'ordinateur et tous les périphériques (clavier, souris, etc.).
- Déconnecter le câble d'affichage de votre connecteur d'écran à l'arrière de votre ordinateur.
- Retirer puis ancienne carte graphique (si vous en avez une) de votre ordinateur. Vous y parviendrez en divisant les vis de fixation et enlevant la carte de son slot (après avoir actionné les fermoirs des port PCI-E) en tirant tout droit la carte vers vous. (Note: si votre carte mère possède du chipset graphique intégré, vous pourriez avoir besoin de le désactiver avant de continuer l'installation, veillez-vous référer aux instructions du constructeur de votre carte mère.)
CV3A
- Aligner votre nouvelle carte graphique avec le port approprié (suivre l'illustration ci-dessus) et appuyer fermement jusqu'à ce que la carte soit complètement insérée. Faites attention à ce que les connecteurs métalliques de la carte soient complètement intégrés dans le port d'extension.
- Connecter les câbles PCI d'alimentation à la nouvelle carte graphique si applicable. (suivre l'illustration ci-dessous).
- Replacer la vis de fixation pour maintenir la carte en place et refermer tout chassis en remettant le panneau.
- Reconnecter tous les périphériques et accessoires que vous aviez désinstallé lors de la préparation de l'ordinateur et connectez le câble de votre scanner sur le connecteur ajusté de cette nouvelle carte graphique.
- Allumer donne système, démarrer voyage système d'exploitation, et installer les pilotes appropriés.
Installation détaillée du matériel
Les portes PCI Express (PCI-E) et PCI sont différents. Avant toute installation, il est impératif de vérifier quel port correspond au bus de votre carte graphique. Veuillez vérifier que cette carte mère possède un port compatible avec cette carte graphique.
Carte graphique PCICarte graphique PCI Express (PCI-E)
Cartes graphiques nécessitant une source d'alimentation additionnelle
Si Votre carte graphique est équipée d'un connecteur d'alimentation additionnel, il doit être connecté pendant l'installation. Le connecteur d'alimentation additionnel assure que la carte reçoit l'alimentation nécessaire pour fonctionner à un niveau de performances optimal. Votre carte peut exiger un connecteur d'alimentation additionnel à 6 ou 8 broches PCI Express (PCI-E) ou plus. Veillez noter que le connecteur d'alimentation PCI-E à 8 broches n'est pas le même que le connecteur d'alimentation du processeur à 8 broches. Veillez vous reporter à l'illustration ci-dessous.
Toujours utiliser d'abord les câbles de votre alimentation, n'utiliser les câbles fournis avec ce produit que si toute alimentation ne possède pas les connecteurs adaptés.
8 broches ou 6+2 broches, 6 broches
Installation du SLI (en option)
Il est possible de raller certaines des cartes graphiques EVGA entre elles pour améliorer les performances, cela s'appelle: le SLI. Veuillez suivre les instructions suivantes, et nezque que pour fonctionner en SLI les cartes graphiques doivent être identiques. Pour regarder une video d'installation du SLI. Veuillez visiter www.evga.com/slidevo. Vous pourrez aussi consulter notre FAQ dédié au SLI http://www.evga.com/support/faq/?r=58605.
Installer votre première carte graphique GeForce dans la première porte. PCI Express
Pont SL 2-way: instaloké volto dupoume carle graipraque GeForce dans la fente PCI Express x'6 secondario, Concorzato les dux carles ensemble en utilisant le pont SL1 2-way/le neuveau, conneurier Pont SL1 comotatoire avec voira SL 1-ready ce voira carle micro.
3 way SU Installer la bohine carte graphique GeForce dans le PCI Express tertiary de voir ce carte micro. Contraoir les cartes GeForce en ensemble en utilisant le point connecter 3-way Isté avec cette carte mise SU-Ready.
New-2-way SU1 2-way SLI3-wan SU1 way SLI
Por todas les configurations SLI, veilles consultant le manuel de cette commande pour un placement approprié de vos cartes dans les slot sPC+Express. Unsports Installer les cartes dans un slot Bix ou 16x, carun S1L fonctionnels pas clos a 4x
Les points SLI classiques sont inclus avec votre carte mère SLI et dépendant du type de configuration utilisée. Pour que votre configuration SLI fonctionne correctement, il vous faut l'option pour le point SLI correspondant au nombre de cartes graphiques que vous souhaitez utiliser. "New Point SLI 2-way pour GTX series 10. La technologie SLI n'est pas prise en charge par GTX 1080 / 1080 / 1080
Installation des logiciels
Lors du premier démarrage de votre ordinateur après l'installation de votre nouvelle carte graphique, il peut que Windows détecte un nouvel équipement et tente d'installer les pilotes compatibles. Si vous avez l'opportunities d'empêcher cette installation, faites-le, ou attendez que Windows la finalise (un redémarrage du système peut s'avérer nécessaire).
Après que cette opération ait été réalisée, il est nécessaire d'installer les pilotes compatibles avec votre carte graphique. Pour occémez, il est recommandé de télécharger les derniers pilotes sur www.evga.com ou d'installer les pilotes pris sur le DVD d'installation EVGA.
CV3A
Note: Vous pourriez avoir à réinstaller les pilotes, si vous installez une seconde carte graphique dans une configuration (PC) déjà existante.
Note: Si le lancement automatique de l'installation n'apparaît pas à l'écran, l'installation peut être lancée manuellement en cliquant sur « Ordinateur » ou « Mon ordinateur » et en effectuant un double clic sur l'icône de la lecture lecteur DVD/CD. According ce!, veillez effectuer un double clic sur le fichier auton. un. exe.
Une fois que le menu de l'installation automatique apparait, sélectionner l'option « Install Video Drivers » pour démarrer l'installation des pilotes.
Note: Pendant l'installation, vous pourriez être interrompu par un message d'alerte de Microsoft WHQL (Windows Hardware Quality Labs), veuillez sélectionner "Continuer" ou "installer le pilote".
Réglage d'un affichage multiple
Le panneau de contrôle NVIDIA ® vous permet de configurer une installation multi-écran, par le biais de plusieurs écrans d'ordinateurs ou en combinant un ordinateur et un HDTV. La capacité d'utiliser plusieurs écrans sous Windows peut être simplifiée les tâches du coût/jour, allant à une HDTV vous pouvez regarder un film tout en suivant l'exécution d'une autre tâche. La configuration des plusieurs écrans peut être effectuée depuis la sous-section du panneau de contrôle NVIDIA ® "Réglage de plusieurs écrans". Pour accéder au panneau de configuration NVIDIA ®, veuillez simplement effectuer un clic droit sur le bureau et le sélectionner.
Mode standard
Sélectionner en cliquant la case pour écran que vous souhaitez utiliser en tant qu'écran unique. Cela déactive la seconde carte, il s'agit du réglage par défaut si vous n'avez qu'un seul écran connecté à la carte graphique.
Mode étendu
Sélectionner en cliquant 2 cases ou plus pour activer plus d'un écran. Veuillez ensuite faire un clic droit sur les écrans de la section au-dessous d'eux pour désigner le mode d'affichage liére. Le mode bureau étendu peut déréguler indépendamment la résolution et le taux de rafraîchissement de chaque écran.
Dupliquer l'affichage
Sélectionner en cliquant 2 cases ou plus pour activer plus d'un écran. Faire un clic droit sur les moniteurs pour les régler sur duplication d'affichage et sélectionner l'écran primaire. Dupliquer l'affichage implique de régler un affichage identique sur chaque des écrans.
Activer le SLI (en option)
Si vous installez plusieurs cartes en SLI, vous n'avez que besoin d'un SLI pour obtenir les meilleures performances pour votre système. De la panneau de contrôle NVIDIA, sélectionner "Réglages de la configuration du SLI et de PhysX" pour activer le SLI. Enfin veillez sélectionner "Maximiser les performances 3D" et "Appliquer". Pour regarder une vidéo présentant la procédure d'installation du SLI, veuillez vous rendre sur www.evga.com/sli/video.
Problème: Au démarrage, vous n'entendez qu'une série de bips sortant de toute ordinaire mais ne voyez aucune image sur l'écran.
Cause: Le bip est un signat d'alerte provenant du BIOS de votre carte mère qui vous avertit qu'elle n'arrive pas à initialiser le(s) carte(s) graphique(s), ce qui peut signifier une des 4 choses suivantes:
1) La carte n'est pas correctement installée;
2) Il y a un problème avec le port de la carte graphique; 3) L'alimentation supplémentaire via PCI-E n'est pas bien branchée à la carte graphique;
4) Il y a un problème avec la carte graphique
Solution: Enlever la carte graphique de votre ordinateur et réinsérer-la. Assurez-vous que cette carte est correctement insérée dans le port, et essayez de redémarrer l'ordinateur. Si le problème persiste, cela signifie que le problème vient de la carte mère ou de la carte graphique. Nous vous conseillons de contacter le constructeur de votre matériel pour obtenir son assistance.
Problème: Écran noir lors du boot dans Windows.
Cause: La vidéo intégrée de votre carte mère n'a pas été déactivée avant d'installer la nouvelle carte graphique, et/ou le pilote graphique n'a pas été correctement désinstallé.
Solution: Assurez-vous que la vidéo intégrée a été déactivée par le biais du BIOS de votre carte mère ou par celui de Windows, et que les pilotes de Your ancienne solution graphique ont été correctement désinstallés. Après cela, réinstallez la nouvelle carte graphique, connectez le câble de l'écran, et si nécessaire, connectez l'alimentation supplémentaire à Your nouvelle carte, avant de redémarrer Your ordinateur et de mettre à jour vos pilotes.
Problème: Les yeux freeze ou plante.
Solution: Vérifie que l'ensemble des pilotes de ce PC et périphériques sont installés et mis à jour, ce qui inclut les pilotes de cette carte mère, de cette carte graphique, de cette carte. Réinstaller la première version de DirectX (disponible sur le CD d'installation), et le jeu lui-même. Vérifiez aussi que l'ensemble des mises à jour et patches du jeu ont été installés.
Problème: Où trouvez les derniers pilotes pour ma carte graphique?
Solution: Les derniers pilotes sont téléchargeables @ www.evga.com/support/drivers
Français Français
CV3A
Problème: Quand je regarde mon PC sur une TV HD, mon bureau n'est pas visible en entier, et certaines zones, comme la barre des tâches, n'apparaissent pas à l'écran.
Solution: Pour commencer, assurez-vous que vous utilise laonne resolution d'affichage. Si c'est le cas, essayez d'ajuster l'imagce avec la fonction -Resize Desktop - qui vous permit de compenser l'overscan develle tTV HD jusqu'à ce que les éléments manquants apparaisant. NIDIA3 recomande d'utiliser la fonctionallite shif de l'overscan pour deplacier le bureau. Vous pouze y acceder depuis la section - TV Settings - dans le panneau de controle NIDIA.
Note: Pour les problèmes qui ne sont pas listés ci-dessus, veuillez visiter la base de données EVGA et son FAQ sur le lien suivant www.evga.com/faq.
Support additionnel
Si vous avez besoin d'aide pour installer votre carte graphique EVGA ou résoudre un problème technique lié à celle-ci, veuillez visiter le support technique sur notre site web www.evga.com/support. Vous pourrez y télécharger les pilotes, utiliser notre base de données, et poser des questions à nos services techniques et commerciaux. Visitez nos forums http://fr.evga.com/forum.
Vous pouvez nous contacter par téléphone ou par mail. Avant de contacter le service client, veuillez consulter ce manuel. Si vous devez contacter le service client, nous vous prions de fournir la classification de votre système, de la référence et du numéro de série. Nous aurons besoin de vérifier votre produit avant de contacter le service client, vous pouvez effectuer une vérification sur le lien suivant www. esgs. com/register.
9:00-18:00 Support technique téléphonique (du lundi au vendredi, heures locales) Support téléphonique: Amérique du Nord (888) 880-EVGA (3842) - EU +49/89-189-049-11
- Support technique en ligne: www.evga.com/support
Un programme de garantie qui répond à vos besoins
La plupart des produits EVGA sont couverts par une garantie de 3 ans. Pour plus d'informations, veuillez visiter http://lr.evga.com/support/warranty.
Conformité avec la norme FCC
Ce dispositif est conforme à la section 15 de l'agglomération FCC. Son fonctionnement est soumis à deux conditions suivantes : ce dispositif ne doit pas présenter d'intérêt prédictible et doit accepter toute interférence, même celles susceptibles d'entraîner un dysfonctionnement indéterminé. Ce dispositif a suivi des tests de contrôle et a été déclaré conforme aux exigences imposées aux appareils numériques de classe B par la section 15 de l'agglomération FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indéterminées lorsque ce dispositif fonctionne dans un environnement résidentiel. Ce dispositif est également soumis, exécute et peut émettre une interruption de fréquence radiée en cas d'installation ou d'utilisation non conforme aux instructions formelles par l'artisan ; il pourrait provoquer des risques insolubles avec les récepteurs radio. Rien ne garantit que dans certaines installations spécifiques, aucune interférence ne se produira, si l'équipement provoque des interférences éventuelles avec les récepteurs radio et TV, et que vous pouvez déterminer en ajoutant un élément de ligne d'alimentation à l'appareil, nous vous encourageons vivement à y remédier en prenant l'une des mesures suivantes : augmenter la distance spécifique entre le stockage et le récepteur ; brancher l'appareil sur une prise de courant située sur un mur opposé au récepteur ; contacter un détaillant ou technicien qui pourrait obtenir une assistance complémentaire. L'utilisation de fuses brûlées pour brancher le moniteur sur la carte géographique est obligatoire afin de satisfaire à la réglementation FCC. Tous changements ou modifications qui ont été apportés à ce produit sans l'application expressée de la partie responsable de sa conformité pourraient entraîner l'annulation ou la modification différente de ce matériel.
Déclaration "ce" de conformité
Directive CEN 89/336/CEE et Amandement 92/31/CEE, Appellées numériques de classe B EN 50008-1, N°1, Norme générale pour les émissions liées à des produits domestiques, commerciaux et d'industrie légale (EN 50022/CISHP 22, Limites et méthode de mesures radiodéchêtes, EN 50022/CISRP 22, Limites et méthode de mesures des caractéristiques de portabillées radioélectriques produits par ses apparcés de laitlement de l'information). Affectissement: col apparaït es un produit de classe B. Dans un environnement domestique, ce produit pouvraouer des Intermetre radioéchêtes, auquels l'aillement est apocué a prandir nos mesures appropriées, EN 50082-1, N°meige générale d'immuné pour les produits domestiques, commerciaux et d'industrie ligare (CEI 801-2, CEI 801-3, CHB 801-4).
Déclaration WEEE
Dans l'Union Europeenne (UE), cette équation indique que ce produit ne dot pas été ét à escè des achets menagers. Il conté le disposant dans un container approprié permanent la recupération et le recyclage, an accord avec des directives WEEL de la législation française (Directive 2002/68/EC).
Informations légales
2001-2017 EVGA EVGA Corporation, le logo EVGA et leurs communions sont des marques de EVGA Coro. Tous les noms de la marque, noms de société, marques de service, logos et marques de la société ou de ses sociétés affiliées ou concédants la licence sont des marques commerciales ou des marques approuvées de la société ou de ses filiales, sociétés affiliées ou concédantes du fait aux Elst-Eu et d'autres pays. D'autres sociétés, produits et noms de services peuvent être des marques approuvées de ses marques de service de filiers. EVGA se réserve le droit de restituer cette licence si elle aiguise d'une violation de ses conditions ou de manquement par l'Acquéreur d'origine. En cas de résolution, pour chaque raison sauf que toutes les opérations ci-dessus ne donnent été immédiatement restituées à EVGA et l'acheteur d'origine deviennent répondre à EVGA Corp pour tous les dommages autorisés à la suite de la violation ou du manquement.
tien en cas ou cinqiecle turind, Falle au remarquement le lalc et a un represe en acropométrie en coups en pilots de un disceffet.
dial de Cise B, compte or 15 dae normalement de FCC. Eesses limites for anode pere fenerico tegio contra
