MODE D'EMPLOI GeForce GTX 1080 Ti FTW3 Gaming EVGA

, fournisseur de cartes graphiques 3D à hautes performances. Nos solutions graphiques sont totalement compatibles avec les dernières technologies 2D et 3D. Avant d’installer votre carte graphique EVGA, il est fortement recommandé d’enregistrer votre produit afin de bénéficier pleinement de la garantie et du support EVGA. Vous pouvez enregistrer votre carte en ligne sur le lien suivant www.evga.com/register. EVGA s’efforce également d’offrir une gamme complète de programmes à ses clients pour améliorer ce qui comprend notamment: Programme EVGA Advanced RMA (EAR): Le programme EVGA Advanced RMA (EAR) est là pour vous protéger en cas de défaut de votre produit. Pour en savoir plus, veuillez consulter www.evga.com/support/ear. Programme EVGA Step-Up

Program: Afin d’offrir à nos clients le plus de flexibilité possible lors de l’achat d’un produit EVGA, nous avons mis en place le programme Step-Up

. Les participants sont autorisés à échanger leurs produits EVGA contre un autre produit disponible, supérieur et plus récent, moyennant paiement de la différence de prix entre les deux produits. Pour en savoir plus, veuillez consulter www.evga.com/stepup. Communauté EVGA Online: Pour visiter les forums EVGA http://fr.evga.com/forums. Utilitaire EVGA Precision XOC

Crée dès son lancement pour supporter les nouvelles technologies au coeur du GPU, EVGA Precision XOC

redéfinit ce qu’un logiciel d’overclocking devrait être. www.evga.com/precisionxoc . EVGA FAQ: Pour effectuer des recherches dans notre base de données ou dans notre FAQ produits, veuillez visiter www.evga.com/faq. EVGA Gaming

Si vous vivez pour jouer, cet endroit est pour vous! Nous avons les meilleurs serveurs dédiés, tournois, et prix. Veuillez visiter www.evgagaming.com. Folding@EVGA: Le calcul partagé pour le plus grand bien de tous. Savez-vous que vous pouvez dédier votre carte graphique au calcul partagé? Veuillez visiter www.evga.com/folding. EVGA Social Networks

Suivez l´actualité d’EVGA, les promotions en cours, les concours, les conseils techniques, les nouveaux produits et les nouveaux drivers sur votre réseau social favori! Veuillez visitez www.evga.com/sonet. MODS RIGS

$1K de sponsoring tout les 200 posts. Venez montrer votre plateforme et rejoignez l’un des plus fameux programmes d’EVGA. www.modsrigs.com. Installation du matériel d’un des composants. Si vous ne vous sentez pas à l’aise avec le fait de monter vous-même vos composants, veuillez consulter un technicien informatique qualifié. Les dommages causés à votre système, à la carte graphique, ou à vous-même, peuvent être occasionnés si l’appareil est sous tension pendant l’installation. Maintenant que vous avez préparé votre ordinateur, vous êtes prêt à installer votre carte graphique. Démarrage rapide

1. Avant l’installation de la nouvelle carte graphique, il est recommandé de supprimer tous les pilotes de

la carte graphique actuelle.

2. Eteindre l’ordinateur et tous les périphériques (clavier, souris, etc.).

3. Déconnecter le câble d’affichage de votre connecteur d’écran à l’arrière de votre ordinateur.

4. Retirer votre ancienne carte graphique (si vous en avez une) de votre ordinateur. Vous y parviendrez en

dévissant les vis de fixation et en retirant la carte de son slot (après avoir actionnés les fermoirs des ports PCI-E) en tirant tout droit la carte vers vous. (Note: si votre carte mère possède un chipset graphique intégré, vous pouvez avoir besoin de le désactiver avant de continuer l’installation, veuillez vous référer aux instructions du constructeur de votre carte mère.) Préparation de votre ordinateur Attention: Eteindre votre computer et décharger votre corps de l’électricité statique qui s’y est accumulée en touchant une surface de terre -par exemple la surface en métal de votre châssis ou de votre alimentation avant d’effectuer toutes les manipulations. EVGA ne reconnait aucune responsabilité pour tous les dommages causés directement ou indirectement par une mauvaise installation FrançaisFrançais31 32 Installation détaillée du matériel Cartes graphiques nécessitant une source d’alimentation additionnelle Les ports PCI Express (PCI-E) et PCI sont différents, avant toute installation, il est impératif de vérifier quel port correspond au bus de votre carte graphique, veuillez vérifier que votre carte mère possède un port compatible avec votre carte graphique. Si votre carte graphique est équipée d’un connecteur d’alimentation additionnel, il doit être connecté pendant l’installation. Le connecteur d’alimentation additionnel assure que la carte reçoit l’alimentation nécessaire pour fonctionner à un niveau de performances optimal. Votre carte peut exiger un connecteur d’alimentation additionnel à 6 ou 8 broches PCI Express (PCI-E) ou plus. Veuillez noter que le connecteur d’alimentation PCI-E à 8 broches n’est pas le même que le connecteur d’alimentation du processeur à 8 broches. Veuillez vous reporter à l’illustration ci-dessous. Toujours utiliser d’abord les câbles de votre alimentation, n’utiliser les câbles fournis avec ce produit que lorsque votre alimentation ne possède pas les connecteurs adaptés.

5. Aligner votre nouvelle carte graphique avec le port approprié (suivre l’illustration ci-dessous) et appuyer

fermement jusqu’à que la carte soit complètement insérée. Faites attention à ce que les contacteurs métalliques de la carte soient complètement intégrés dans le port d’extension.

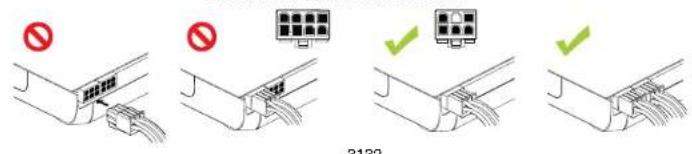

6. Connecter les câbles PCI d’alimentation à la nouvelle carte graphique si applicable.

(suivre l’illustration ci-dessous).

7. Replacer la vis de fixation pour maintenir la carte en place et refermer votre châssis en remettant le panneau.

8. Reconnecter tous les périphériques et accessoires que vous aviez désinstallé lors de la préparation de

l’ordinateur et connectez le câble de votre écran sur le connecteur adapté de votre nouvelle carte graphique.

9. Allumer votre système, démarrer votre système d’exploitation, et installer les pilotes appropriés.

Carte graphique PCICarte graphique PCI Express (PCI-E) Installation des logiciels Lors du premier démarrage de votre ordinateur après l’installation de votre nouvelle carte graphique, il se peut que Windows détecte un nouvel équipement et tente d’installer les pilotes compatibles. Si vous avez l’opportunité d’empêcher cette installation, faites-le, ou attendez que Windows la finalise (un redémarrage du système peut s’avérer nécessaire). Après que cette opération ait été réalisée, il est nécessaire d’installer les pilotes compatibles avec votre carte graphique. Pour commencer, il est recommandé de télécharger les derniers pilotes sur www.evga.com/support, ou d’installer les pilotes présents sur le DVD d’installation EVGA. Installer votre première carte graphique GeForce dans le premier port PCI Express x16. Pont SLI 2-way : Installez votre deuxième carte graphique GeForce dans la fente PCI Express x16 secondaire. Connectez les deux cartes ensemble en utilisant le pont SLI 2-way / le nouveau connecteur Pont SLI compatible avec votre SLI-ready de votre carte mère. 3-way SLI: Installer la troisième carte graphique GeForce dans le PCI Express tertiaire de votre carte mère. Connecter les cartes GeForce ensemble en utilisant le pont connecteur 3-way livré avec votre carte mère SLI-ready. Installation du SLI (en option) Il est possible de relier certaines des cartes graphiques EVGA entre elles pour améliorer les performances, cela s’appelle : le SLI. Veuillez suivre les instructions suivantes, et notez que pour fonctionner en SLI les cartes graphiques doivent être identiques. Pour regarder une vidéo d’installation du SLI, veuillez visiter www.evga.com/slivideo. Vous pouvez aussi consulter notre FAQ dédié au SLI http://www.evga.com/support/faq/?f=58605. Pour toutes les configurations SLI, veuillez consulter le manuel de votre carte mère pour un placement approprié de vos cartes dans les slots PCI-Express. Toujours installer les cartes dans un slot 8x ou 16x, car un SLI ne fonctionnera pas dans un 4x. Les pont SLI ci-dessus sont inclus avec votre carte mère SLI et dépendent du type de configuration utilisé. Afin que votre configuration SLI fonctionne correctement, il vous faut opter pour le pont SLI correspondant au nombre de cartes graphiques que vous souhaitez connecter. *New Pont SLI 2-way pour GTX série 10. La technologie SLI n’est pas pris en charge par GTX 1060 / 1050Ti / 1050 8 broches ou 6+2 broches 6 broches New-2-way SLI* 2-way SLI 3-way SLI 4-way SLI FrançaisFrançais33 34 Réglage d’un affichage multiple Le panneau de contrôle NVIDIA

vous permet de configurer une installation multi-écrans, par le biais de plusieurs écrans d’ordinateurs ou en combinant un ordinateur et un HDTV. La possibilité d’utiliser plusieurs écrans sous Windows permet de simplifier les taches du quotidien, allié à une HDTV vous pouvez regarder un film tout en suivant l’exécution d’une autre tâche. La configuration de plusieurs écrans peut être effectuée depuis la sous-section du panneau de contrôle NVIDIA

“Réglage de plusieurs écrans”. Pour accéder au panneau de configuration NVIDIA

, veuillez simplement effectuer un clic droit sur le bureau et le sélectionner. Mode standard Sélectionner en cliquant la case pour l’écran que vous souhaité utiliser en tant qu’écran unique. Cela désactivera la seconde sortie, il s’agit du réglage par défaut si vous n’avez qu’un seul écran connecté à la carte graphique. Mode étendu Sélectionner en cliquant 2 cases ou plus pour activer plus d’un écran. Veuillez ensuite faire un clic droit sur les écrans de la section au dessous d’eux pour choisir le mode d’affichage désiré. Le mode bureau étendu permet de contrôler indépendamment la résolution et le taux de rafraîchissement de chaque écran. Dupliquer l‘affichage Sélectionner en cliquant 2 cases ou plus pour activer plus d’un écran. Faites un clic droit sur les moniteurs pour les régler sur duplication d’affichage et sélectionner l’écran primaire. Dupliquer l’affichage implique de régler un affichage identique sur chacun des écrans. Activer le SLI (en option) Si vous installez plusieurs cartes en SLI, vous aurez besoin d’activer le SLI pour obtenir les meilleurs performances pour votre système. Dans le panneau de contrôle NVIDIA

, sélectionner “Réglages de la configuration du SLI et de PhysX” pour activer le SLI. Enfin veuillez sélectionner “Maximiser les performances 3D” et “appliquer”. Pour regarder une vidéo présentant la procédure d’installation du SLI, veuillez vous rendre sur www.evga.com/slivideo. Problème: Ecran noir lors du boot dans Windows. Cause: La vidéo intégré de votre carte mère n’a pas été désactivé avant d’installer la nouvelle carte graphique, et/ou le pilote graphique n’a pas été correctement désinstallé. Solution: Assurez-vous que la vidéo intégrée a été désactivée par le biais du BIOS de votre carte mère ou par celui de Windows, et que les pilotes de votre ancienne solution graphique ont été correctement désinstallés. Après cela, réinstaller la nouvelle carte graphique, connecter le câble de l’écran, et si nécessaire, connectez l’alimentation supplémentaire à votre nouvelle carte, avant de redémarrer votre ordinateur et de mettre à jour vos pilotes. Problème: Les jeux freeze ou plantent. Solution: Vérifiez que l’ensemble des pilotes de votre PC et périphériques sont installés et mis à jour, ce qui inclus les pilotes de votre carte mère, de votre carte graphique, de votre carte son. Réinstaller la dernière version de DirectX (disponible sur le CD d’installation, et le jeu lui-même. Veuillez aussi vérifier que l’ensemble des mises à jour et patchs du jeu ont été installés. Solution: Enlever la carte graphique de votre ordinateur et réinsérer-la. Assurez-vous que votre carte est correctement insérée dans le port, et essayer de redémarrer l’ordinateur. Si le problème persiste, cela signifie que le problème vient de la carte mère soit de la carte graphique. Nous vous conseillons de contacter le constructeur de votre matériel pour obtenir son assistance. Dépannage rapide Problème: Au démarrage, vous n’entendez qu’une série de bips sortant de votre ordinateur mais ne voyez aucune image sur l’écran. Cause: Le bip est un signal d’alerte provenant du BIOS de votre carte mère qui vous avertit qu’elle n’arrive pas à initialiser la/le(s) carte(s) graphique(s), ce qui peut signifier l’une des 4 choses suivantes:

1) La carte n’est pas correctement installée;

2) Il y a un problème avec le port de la carte graphique;

3) L’alimentation supplémentaire via PCI-E n’est pas bien branchée à la carte graphique;

4) Il y a un problème avec la carte graphique.

Note: Vous pourriez avoir à réinstaller les pilotes, si vous installez une seconde carte graphique dans une configuration (PC) déjà existante. Note: Si le lancement automatique de l’installation n’apparaît pas à l’écran, l’installation peut être lancée manuellement en cliquant sur « Ordinateur » ou « Mon ordinateur » et en effectuant un double clic sur l’icône de votre lecteur DVD/CD. Après cela, veuillez effectuer un double clic sur le fichier autorun.exe. Une fois que le menu de l’installation automatique apparaît, sélectionner l’option « Install Video Drivers » pour démarrer l’installation des pilotes. Note: Pendant l’installation, vous pouvez être interrompu par un message d’alerte de Microsoft WHQL (Windows Hardware Quality labs), veuillez sélectionner « continuer » ou « installer le pilote ». Problème: Où trouvez les derniers pilotes pour ma carte graphique? Solution: Les derniers pilotes sont téléchargeables @ www.evga.com/support/drivers. FrançaisFrançais35 36 Support additionnel Si vous avez besoin d’aide pour installer votre carte graphique EVGA ou résoudre un problem technique lié à celle-ci, veuillez visiter le support technique sur notre site web www.evga.com/support. Vous pourrez y télécharger les pilotes, utiliser notre base de données, et poser des questions à nos services techniques et commerciaux. Visitez nos forums http://fr.evga.com/forums. Vous pouvez nous contacter par téléphone ou par mail. Avant de contacter le service le client, veuillez consulter ce manuel. Si vous devez contacter le service client, nous vous prions de vous doter de la configuration de votre système, de la référence et du numéro de série. Vous aurez besoin d’enregistrer votre produit avant de contacter le service client, vous pouvez effectuer l’enregistrement sur le lien suivant www.evga.com/register.

• 9:00 – 18:00 Support technique téléphonique (du lundi au vendredi, heure locale)

• Support téléphonique: Amérique du Nord (888) 880-EVGA (3842) - EU +49/89-189-049-11

• Support technique en ligne: www.evga.com/support Un programme de garantie qui répond à vos besoins La plupart des produits EVGA sont couverts par une garantie de 3 ans. Pour plus d’informations, veuillez visiter http://fr.evga.com/support/warranty. Informations légales Déclaration WEEE 2001-2017 EVGA EVGA Corporation, le logo EVGA et leurs combinaisons sont des marques de EVGA Corp. Tous les noms de la marque, noms de société, marques de service, logos et marques de la société ou de ses sociétés affiliées ou concédants la licence sont des marques commerciales ou des marques déposées de la société ou de ses filiales, sociétés affiliées ou concédants de licence aux Etats-Unis et d’autres pays . D’autres sociétés, produits et noms de services peuvent être des marques déposées ou des marques de service de tiers. EVGA se réserve le droit de résilier cette licence si il s’agit d’une violation de ses conditions ou de manquement par l’Acquéreur d’origine. En cas de résiliation, pour quelque raison que toutes les copies du logiciel et le matériel doivent être immédiatement retournés à EVGA et l’acheteur d’origine devra répondre à EVGA.com CORP pour tous les dommages subis à la suite de la violation ou du manquement “. Dans l’Union Européenne (U.E.), cette étiquette indique que ce produit ne doit pas être jeté avec les déchets ménagers. Il doit être déposé dans un container approprié permettant la récupération et le recyclage, en accord avec les directives WEEE de la législation européenne (Directive 2002/96/EC). Conformité avec Macrovision Corporation Cet appareil est protégé par les brevets américains no. 4.631.603, 4.577.216 et 4.819.098 et d’autres droits relatifs à la propriété intellectuelle. L’utilisation de la technologie Copy Protection de Macrovision dans cet appareil doit être autorisée par Macrovision et doit rester domestique ou « à la carte » (“Pay-per-View”), sauf autorisation écrite délivrée par Macrovision. Modifier ou démonter le dispositif de cet appareil est interdit. Déclaration “CE” de conformité Directive CEM 89/336/CEE et Amendement 92/31/CEE, Appareils numériques de classe B EN 500081-14, Norme générique pour les émissions liées à des produits domestiques, commerciaux et d’industrie légère (EN 55022/CISPR 22, Limites et méthodes de mesures radioélectriques). (EN 55022/CISPR 22, Limites et méthode de mesure des caractéristiques de perturbations radioélectriques produites par les appareils de traitement de l’information). Avertissement : cet appareil est un produit de classe B. Dans un environnement domestique, ce produit peut provoquer des interférences radioélectriques, auquel cas l’utilisateur est appelé à prendre les mesures appropriées. EN 50082-1, Norme générique d’immunité pour les produits domestiques, commerciaux et d’industrie légère (CEI 801-2, CEI 801-3, CEI 801-4). Informations sur la conformité Conformité avec la norme FCC Cet appareil est conforme aux dispositions de la section 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes : cet appareil ne doit pas provoquer d’interférences préjudiciables et doit accepter toute interférence reçue, même celles qui sont susceptibles d’entraîner un disfonctionnement indésirable. Cet appareil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux appareils numériques de classe B par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque cet appareil fonctionne dans un environnement résidentiel. Cet appareil génère, exploite et peut émettre un rayonnement de fréquence radio; en cas d’installation ou d’utilisation non conforme aux instructions fournies par le fabricant, il peut provoquer des interférences indésirables avec les réceptions radio. Rien ne garantit cependant que dans certaines installations spécifiques, aucune interférence ne se produira. Si cet équipement provoque des interférences indésirables avec les réceptions radio et TV (ce que vous pourrez déterminer en allumant et éteignant l’appareil), nous vous encourageons vivement à y remédier en prenant l’une des mesures suivantes : augmentez la distance séparant votre équipement et le récepteur ; brancher l’appareil sur une prise de courant située sur un circuit différent de celui du récepteur ; contactez un détaillant ou technicien qualifié pour obtenir une assistance complémentaire. L’utilisation de câbles blindés pour brancher le moniteur sur la carte graphique est obligatoire afin de satisfaire à la réglementation FCC. Tous changements ou modifications qui ont été apportés à ce produit sans l’approbation expresse de la partie responsable de sa conformité pourraient entraîner l’annulation du droit d’utilisation de ce matériel. Problème: Quand je regarde mon PC sur une TV HD, le bureau n’est pas visible en entier, et certaines zones, comme la barre des tâches, n’apparaissent pas à l’écran. Solution: Pour commencer, assurez-vous que vous utilisé la bonne résolution d’affichage. Si c’est le cas, essayez d’ajuster l’image avec la fonction « Resize Desktop » qui vous permet de compenser l’overscan de votre écran TV HD jusqu’à ce que les éléments manquants apparaissent. NVIDIA

recommande d’utiliser la fonctionnalité shift de l’overscan pour déplacer le bureau. Vous pouvez y accéder depuis la section « TV Settings » dans le panneau de contrôle NVIDIA
