Caractéristiques	Détails
Type de produit	Téléviseur LED 4K
Taille de l'écran	70 pouces
Résolution	3840 x 2160 pixels (4K Ultra HD)
Technologie d'affichage	HDR (High Dynamic Range)
Connectivité	4 x HDMI, 3 x USB, Wi-Fi intégré, Ethernet
Audio	2 x 10 W, Dolby Digital
Système d'exploitation	Android TV
Fonctionnalités Smart TV	Accès aux applications, Chromecast intégré
Consommation énergétique	Classe énergétique A
Dimensions (L x H x P)	156.2 x 90.2 x 35.2 cm (avec pied)
Poids	30 kg (avec pied)
Maintenance	Nettoyage de l'écran avec un chiffon doux, mise à jour du logiciel via le menu
Sécurité	Éviter l'exposition à l'humidité, débrancher lors d'orages
Informations générales	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - KD70XF8305 SONY

Pourquoi mon téléviseur SONY KD70XF8305 ne s'allume pas ?

Vérifiez que le téléviseur est bien branché à une prise électrique fonctionnelle. Assurez-vous également que la télécommande fonctionne et que les piles ne sont pas déchargées.

Comment réinitialiser mon téléviseur SONY KD70XF8305 ?

Pour réinitialiser votre téléviseur, allez dans 'Paramètres' > 'Stockage et réinitialisation' > 'Réinitialiser aux paramètres d'usine'.

Mon téléviseur ne trouve pas de chaînes, que faire ?

Vérifiez que l'antenne ou le câble est correctement connecté. Allez ensuite dans 'Paramètres' > 'Chaines' > 'Recherche automatique des chaînes'.

Comment connecter mon téléviseur SONY KD70XF8305 à Internet ?

Accédez à 'Paramètres' > 'Réseau' > 'Configurer le réseau' et sélectionnez votre réseau Wi-Fi. Entrez le mot de passe si nécessaire.

L'image de mon téléviseur est floue, que faire ?

Vérifiez les connexions de votre source vidéo. Assurez-vous également que la résolution de l'appareil source correspond à celle de votre téléviseur.

Comment mettre à jour le logiciel de mon téléviseur ?

Allez dans 'Paramètres' > 'À propos de' > 'Mises à jour du système' et suivez les instructions pour installer la dernière version du logiciel.

Le son de mon téléviseur est désynchronisé avec l'image, que faire ?

Essayez de déconnecter puis reconnecter tous les appareils externes. Vous pouvez également ajuster le décalage audio dans les paramètres audio.

Comment activer le mode HDR sur mon téléviseur SONY KD70XF8305 ?

Assurez-vous que votre source vidéo prend en charge HDR. Allez dans 'Paramètres' > 'Affichage' > 'Mode HDR' et activez-le.

Que faire si mon téléviseur affiche un écran noir ?

Vérifiez les connexions de votre source vidéo. Essayez de changer de source ou redémarrez le téléviseur pour voir si le problème persiste.

Comment utiliser les applications sur mon téléviseur SONY KD70XF8305 ?

Appuyez sur le bouton 'Home' de la télécommande, puis sélectionnez 'Applications' pour accéder aux applications installées ou à la boutique d'applications.

MODE D'EMPLOI KD70XF8305 SONY

Consignes de sécurité 3

Precautions 5

Pièces et commandes 7

Commandes et voyants 7

Utilisation de la télécommande 8

Description des pièces de la télécommande 8

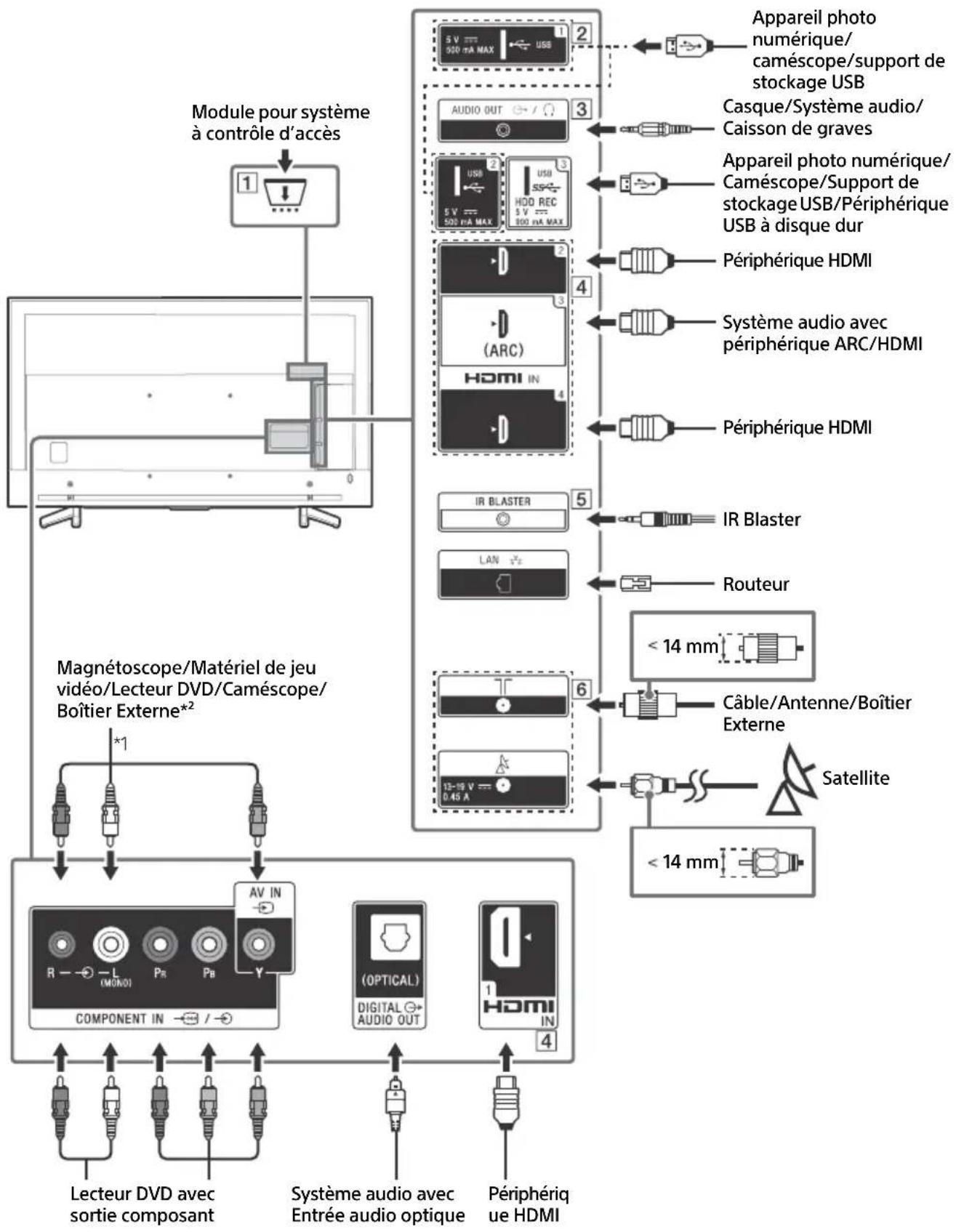

Section de connexion 10

Installation du téléviseur au mur. 12

Utilisation du support de fixation murale en option. 12

Dépannage. 13

Problèmes et solutions 13

Spécifications 14

Connexion internet et confidentialité des données

Ce produit se connecte à Internet au cours de la configuration initiale dès qu'un réseau est connecté afin de confirmer la connexion Internet, puis ultérieurement pour configurer l'écran d'accueil. Notre adresse IP est utilisée dans ces connexions Internet et toutes les autres. Si vous ne pouvez pas que votre adresse IP soit utilisée, ne configurer pas la fonction Internet sans fil et ne connectez pas de câble Internet. Veillez-vous référer aux informations de confidentialité représentées dans les écrans de configuration pour en savoir plus sur les connexions Internet.

Sony vous remercie d'avoir choisi ce téléviseur.

Avant de l'utiliser, nous vous invitons à lire attentivement ce manuel et à le conserver pour vous y référer ultérieurement.

Remarque

• Avant d'utiliser le téléviseur, lisez les « Consignes de sécurité » (page 3).
• Les images et illustrations reprises dans ce manuel et dans le Guide d'installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.
• Le « xx » qui apparaît dans le nom du module correspond à un chiffre qui désigne la présentation, la couleur ou la norme de télévision.

Pour attacher le support de table au téléviseur

Reportez-vous au Guide d'installation au-dessus du rembourse.

Aide

Vous trouverez des renseignements supplémentaires sur le dépannage et d'autres informations utiles directement sur votre téléviseur. Appuyez sur HELP sur la télécommande pour afficher une liste de thèmes ou cherchez par mot-clé.

Guide d'aide (manuel)

Pour obtenir des informations supplémentaires, sélectionnez [Guide d'aide] du menu Aide sur votre téléviseur. Vous pouvez également consulter le Guide d'aide depuis votre PC ou smartphone (information disponible sur la page d'accueil).

Emplacement de l'étiquette d'identification

Les étiquettes représentant le numéro de modèle, la date de production (année/mois) et les caractéristiques nominales de l'alimentation se trouvent à l'arrière du téléviseur ou de l'emballage.

Avertissement

POUR ÉVITER LES INCENDIES, TENEZ

TOUJOURS LES BOUGIES ET AUTRES FLAMMES NUES ÉLOIGNÉES DE CE PRODUIT.

AVIS important

Ce produit a été fabriqué par ou pour le compte de Sony Visual Products Inc.

Importateur dans l'UE : Sony Europe Limited.

Les questions basées sur la législation française pour l'importateur ou relatives à la conformité des produits doivent être adressées au mandataire : Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgique.

Avis concernant les équipements radio

Le soussigné, Sony Visual Products Inc.,

déclare que les équipements radioélectriques de type

KD-70XF8305, KD-60XF8305 sont conformes à la directive

2014/53/UE. Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

http://www.compliance.sony.de/

Cet équipement radio peut être utilisé dans l'UE sans enfreindre les exigences en vigueur relatives à l'utilisation du spectre radio.

Avis aux clients : les informations suivantes s'appliquent uniquement aux appareils vendus dans les pays qui appliquent les directives de l'UE.

Le système de télévision sans fil peut être utilisé dans les pays suivants :

Cet appareil peut être utilisé dans d'autres pays non européens.

Avertissement

La pile peut exploser si elle est remplacée par un mauvais type de pile.

Les piles ne doivent pas être exposées à des chaleurs excessives comme le rayonnement solaire, le feu ou d'autres sources de chaleur similaires ni à une pression d'air extrêmement faible qui pourrait causer une explosion ou une fuite de liquide ou de gaz inflammable.

Risque de stabilité

Un téléviseur peut tomber et occasionner de graves blessures corporelles, voir la mort.

Ne placez jamais un téléviseur dans un endroit instable. De nombreuses blessures, notamment chez les enfants, peuvent être évitées en prenant de simples précautions telles que:

Utiliser les meubles ou les supports recommandés par le fabricant du téléviseur. N'utiliser que des meubles capables de supporter le téléviseur en toute sécurité. - S'assurer que le téléviseur ne dépasse pas du bord du meuble qui le supporte. - Ne pas placer le téléviseur sur un meuble haut (par exemple, armoires ou bibliothèques) sans ancrer à la fois le meuble et le téléviseur à un support ajusté. - Ne pas placer le téléviseur sur du tissu ou autre matériel placé entre le téléviseur et le meuble de support. - Apprendre aux enfants qu'il est dangereux de monter sur le meuble pour atteindre le téléviseur ou ses touches de commande.

Si vous conservez et déménagez votre téléviseur existant, les points ci-dessus doivent également être pris en compte et appliqués.

Installation/mise en place

Installez et utilisez le téléviseur conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.

Un appareil raccordé à la mise à la terre de l'installation de l'immeuble à travers une connexion au réseau électrique ou à travers un autre appareil raccordé à une mise à la terre et à un système de distribution de télévision utilisant un câble coaxial peut, sous certaines conditions, provoquer un risque d'incendie. Le raccordement à un système de distribution de télévision doit donc être réalisé par le biais d'un périphérique assurant une isolation électrique inférieure à une certaine plage de fréquence (sectionneur galvanique, voir EN 60728-11).

Installation

• Le téléviseur doit être installé à proximité d'une prise de courant ainsi accessible.
• Positionnez le téléviseur sur une surface stable et horizontalement afin d'éviter qu'il ne tombe, n'entraîne des blessures ou n'endommage des biens.
• Installez le téléviseur dans un endroit où vous ne risquez pas de le pousser, de le tirer ou de le renverser.

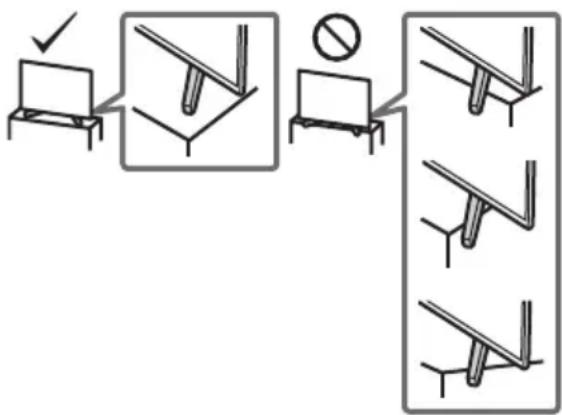

• Installez le téléviseur de façon à ce que son support de table ne dépasse pas du meuble TV (non fourni). Si le support de table dépasse du meuble TV, le téléviseur risque d'être renversé, de tomber, d'être endommagé ou de provoquer des blessures.

• L'installation murale du téléviseur doit être confiée à un technicien spécialisé. Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment: - Support de fixation murale SU-WL450

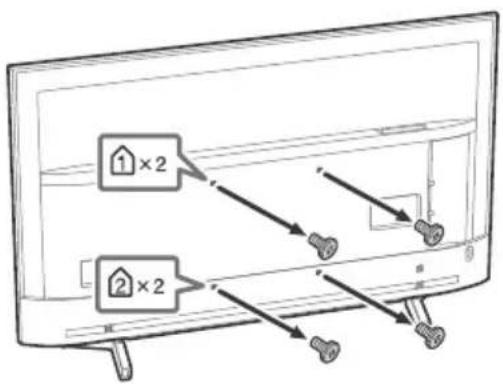

• Veillez à bien utiliser les vis fournies avec le Support de fixation murale lors de la mise en place du Support de fixation murale sur le téléviseur. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale.

Leur diamètre et leur longueur varient selon le modèle de Support de fixation murale.

L'utilisation de vis autres que celles fournies peut occasionner des dégâts à l'intérieur du téléviseur ou provoquer sa chute, etc.

Transport

• Avant de transporter le téléviseur, débranchez tous ses câbles.
• La présence de deux ou trois personnes est nécessaire pour le transport des téléviseurs de grande taille. Pour transporter le téléviseur à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.
• Pour soulever ou déplacer le téléviseur, saisissez-le par sa base.

Lorsque vous transportez le téléviseur, ne le soumettez pas à des secousses ou des vibrations excessives. - Lorsque vous transportez le téléviseur pour le porter à réparer ou lorsque vous démenagez, glissez-le dans son emballage et son carton d'origine.

Prévention des basculements

Cordon (non fongi)

1,5 N·m/1,5 N·m {15 kgf·cm}

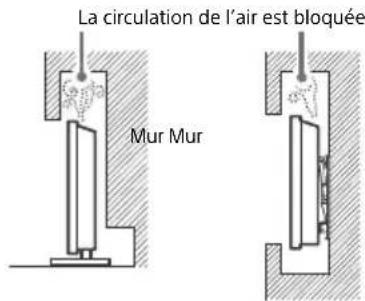

Aération

• Vous ne devez jamais obstruer les orifices d'aération du boîtier ni y introduire un objet quelconque. Laissez un espace libre autour du téléviseur, comme indiqué ci-dessous.
• Il est vivement recommandé d'utiliser le Support de fixation murale Sony pour favoriser la circulation adéquate de l'air.

Installation murale Laissez au moins cet espace libre autour du téléviseur.

Installation sur pied Laissez au moins cet espace libre autour du téléviseur.

• Pour une ventilation correcte, sans accumulation de salissures ni de poussière:

Ne placez pas le téléviseur à plat, à l'envers, vers l'arrière ou sur le côté.

• Ne placez pas le téléviseur sur une étagère, un tapis, un lit ou dans un placard.
• Ne couvrez pas le téléviseur avec des tissus tels que des rideaux, pas plus qu’avec des journaux, etc. N'installez pas le téléviseur comme illustré ci-dessous.

Cordon d'alimentation secteur

Manipulez le cordon et la prise d'alimentation secteur comme indiqué ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure:

Utilisez uniquement un cordon d'alimentation Sony et pas d'une autre marque. - Insérez la fiche à fond dans la prise secteur. Utilisez le téléviseur sur une alimentation de 220 V - 240 V CA uniquement. - Pour votre propre sécurité, assurez-vous que le cordon d'alimentation secteur est débranché lorsque vous réalisez des branchements et veillez à ne pas trébucher dans les câbles. - Avant d'effectuer tout type d'intervention ou de déplacer le téléviseur, débranchez le cordon d'alimentation secteur de la prise de courant. - Éloignez le cordon d'alimentation secteur des sources de chaleur. - Débranchez la fiche du cordon d'alimentation secteur et nettoyez-la régulièrement. Si la fiche accumule de la poussière ou est exposée à l'humidité, son isolation peut se dégrader et un incendie peut se déclarer.

Remarque

• N'utilise pas le cordon d'alimentation fourni avec un autre appareil.
• mettre à nu ou rompre les fils conducteurs.
• Ne modifiez pas le cordon d'alimentation secteur.
• Ne posez jamais d'objet lourd sur le cordon d'alimentation secteur.
• Ne tirez jamais sur le cordon d'alimentation secteur proprement dit pour le débrancher. Veillez à ne pas brancher un trop grand nombre d'appareils sur la même prise de courant.
• Pour la prise de courant, n'utilisez pas une prise de mauvaise qualité.

Ce qu'il ne faut pas faire

N'installez/n'utilisez pas le téléviseur dans des lieux, environnements ou situations comparables à ceux répertoriés ci-dessous car sinon, il risque de ne pas fonctionner correctement ou de provoquer un incendie, une électrocution, d'autres dommages et/ou des blessures.

• À l'extérieur (en plein soleil), au bord de la mer, sur un bateau ou voilier, à l'intérieur d'un véhicule, dans des établissements hospitaliers, des sites instables, exposés à la pluie, l'humidité ou à la fumée.

Environnement :

• Endroits excessivement chauds, humides ou poussiéreux ; accessibles aux insectes ; soumis à des vibrations mécaniques, à proximité d'objets inflammables (bougies, etc.). Le téléviseur ne doit être exposé à aucune forme d'écoulement ou d'éclaboussure. C'est pourquoi aucun objet rempli d'un liquide quelconque, comme un vase, ne doit être placé sur le téléviseur.

Situations :

• À utiliser lorsque vos mains sont mouillées, en l'absence de boîtier, ou avec des accessoires non recommandés par le fabricant. En cas d'orage, débranchez le téléviseur de la prise secteur et de la prise d'antenne.
• Installer le téléviseur de manière saillante dans un espace ouvert. Des personnes pourraient se blesser ou l'endommager, ou des objets pourraient se heurter au téléviseur.

• Placer le téléviseur dans un endroit humide ou poussiéreux, ou dans une pièce pleine de vapeur ou de fumée grasse (près des tables de cuisson ou d’humidificateurs). Il pourrait en résulter un incendie, des risques d’électrocution ou des déformations.
• Installez le téléviseur à des endroits sujets à des températures extrêmes, par exemple la lumière directe du soleil, près d'un radiateur ou d'un ventilateur soufflant de l'air chaud. Il peut en résulter une surchauffe du téléviseur, susceptible de déformer le boîtier et/ou d'entraîner le dysfonctionnement du téléviseur.

Si le téléviseur est placé dans les vestiaires de thèmes ou de bains publics, le soufre dans l'atmosphère, etc., risque de l'endommager. Pour une qualité d'image optimale, n'exposez pas l'écran à un éclairage direct ou aux rayons directs du soleil. - Évitez de déplacer le téléviseur d'une zone froide à une zone chaude. Les changements brusques de température ambiante peuvent entraîner une condensation de l'humidité. Le téléviseur peut alors diffuser des images et/ou des couleurs de qualité médiocre. Dans une telle éventualité, laissez l'humidité s'évaporer complètement avant de mettre le téléviseur sous tension.

Éclats et projections d'objets :

• Ne projetez aucun objet en direction du téléviseur. Le verre de l'écran pourrait être brisé lors de l'impact et provoquer des blessures graves.
• Si la surface de l'écran se fendille, ne touche pas le téléviseur avant d'avoir débranché le cordon d'alimentation secteur. Sinon, cela pourrait entraîner un risque d'électrocution.

Au Repos

• Si vous envisagez de ne pas utiliser le téléviseur pendant plusieurs jours, il est conseillé de le débrancher de l'alimentation secteur pour des raisons de sécurité et de protection de l'environnement. Le téléviseur est sous tension lorsqu'il est simplement éteint, débranchez la fiche d'alimentation secteur de la prise secteur pour le mettre complètement hors tension.
• Certains téléviseurs possèdent des caractéristiques dont le bon fonctionnement peut exiger que l'appareil demeure sous tension lorsqu'il est en mode veille.

Avec les enfants

• Ne laissez pas les enfants grimper sur le téléviseur.
• Conservez les petits accessoires hors de portée des enfants pour éviter tout risque d'ingestion accidentelle.

Si vous rencontrez les problèmes suivants...

Éteignez le téléviseur et débranchez immédiatement le cordon d'alimentation de la prise secteur si l'un des problèmes suivants avait survenir.

Contactez votre revendeur ou le centre de service après-vente Sony pour faire contrôler votre téléviseur par un technicien spécialisé.

Le cordon d'alimentation secteur est endommagé. - La prise de courant est de mauvaise qualité. - Le téléviseur est endommagé après avoir subi une chute, un impact ou la projection d'un objet. - Un objet liquide ou solide a pénétré à l'intérieur des ouvertures du boîtier.

Si vous utilisez le téléviseur LCD pendant une période prolongée, la température augmente dans la zone entourant le panneau. Si vous le touchez, vous remarquerez peut-être qu'il est chaud.

• Regarder la télévision dans une pièce modérément éclairée ou peu éclairée ou pendant une période prolongée soumet vos yeux à un effort.
• Si vous utilisez un casque, régalez le volume de façon à éviter un niveau sonore excessif qui pourrait altérer votre capacité auditive.

Écran LCD

• Bien que l'écran LCD soit fabriqué avec une technologie de haute précision et soit doté d'une définition de pixels effectifs de 99,99% ou supérieure, il est possible que quelques points noirs ou points lumineux (rouges, bleus ou verts) apparaissent constamment sur l'écran. Ce phénomène est inhérent à la structure de l'écran LCD et n'indique pas un dysfonctionnement.
• N'appuyez pas sur le filtre avant, ne l'éraflez pas et ne placez pas d'objets sur ce téléviseur. L'image pourrait être instable ou l'écran LCD endommagé.
• Si ce téléviseur est utilisé dans un environnement froid, l'image peut apparaître sale ou floue. Ce n'est pas le signe d'un dysfonctionnement. Ce phénomène disparaît au fur et à mesure que la température augmente.
• Une image rémanente peut apparaître lorsque des images fixes sont affichées en continu. Elle peut disparaître au bout d'un certain temps. L'écran et le boîtier se réchauffent lorsque le téléviseur est en cours d'utilisation. Ceci n'a rien d'anormal.
• L'écran LCD contient une petite quantité de cristaux liquides. Respectez les réglementations locales en vigueur concernant la mise au rebut de cet équipement.

Traitement et nettoyage du boîtier et de la surface de l'écran du téléviseur

Assurez-vous que le cordon d'alimentation secteur relié au téléviseur est débranché de la prise de courant avant d'entreprendre toute opération de nettoyage. Pour éviter toute dégradation du matériel ou du revêtement de l'écran, respectez les précautions suivantes.

• Pour ôter la poussière du boîtier ou de la surface de l'écran, frottez délicatement avec un linge doux. En cas de salissure, frottez avec un linge doux légèrement imbibé d'une solution à base de détergent doux dilué.
• Ne jamais vaporiser d'eau ou de détergent directement sur le téléviseur. Le liquide pourrait couler au bas de l'écran ou sur les parties extérieures, voir pénétrer dans le téléviseur et l'endommager. N'utilisez jamais d'éponge abrasive, de produit de nettoyage alcalin/acid, de poudre à récurer ou de solvant volatile, qu'il s'agisse d'alcool, d'essence, de diluant ou d'insecticide. L'utilisation de ces produits ou tout contact prolongé avec des matériaux en caoutchouc ou en vinyle peut endommager la surface de l'écran et le matériel du boîtier.
• Ne touchez pas le téléviseur si votre main est recouverte d'une substance chimique quelconque, comme de la crème pour les mains ou de l'écran total.
• Le nettoyage régulier des ouvertures de ventilation est recommandé pour assurer une ventilation correcte.
• Si l'angle du téléviseur doit être réglé, déplacez lentement ce dernier pour éviter qu'il ne se désolidarise et tombe de son pied.

Appareils optionnels

• Éloignez le téléviseur de tout appareil ou équipement optionnel émettant des rayonnements électromagnétiques. Sinon, cela pourrait entraîner une déformation de l'image et/ou un bruit.
• Cet apparéil a été testé et déclaré conforme aux limites de la Directive CEM lors de l'utilisation d'un cable de signal de liaison dont la longueur ne dépasse pas 3 mètres.
• Cet apparéil a été testé et déclaré conforme aux limites de la Directive CEM lors de l'utilisation d'un cable RF dont la longueur ne dépasse pas 30 mètres pour la borne terrestre/satellite/ télévision par cable.

Recommandation relative à la fiche de type f

Le fil interne ne peut pas dépasser le connecteur de plus de 1,5 mm.

(Illustration de référence de la fiche de type F)

Fonction sans fil de l'appareil

• N'utilisez pas cet appareil à proximité d'un équipement médical (stimulateur cardiaque, par exemple), car cela pourrait altérer le bon fonctionnement de ce dernier.
• Même si cet appareil émet/reçoit des signaux brouillés, soyez attentif aux éventuelles interceptions non autorisées. Nous ne pouvons être tenus responsables de tout problème que cela pourrait entraîner.
• Cet équipement doit être installé et utilisé en laissant une distance de séparation d'au moins 20cm entre l'antenne de ce périphérique et le corps d'une personne.

Faire attention lors de l'utilisation de la télécommande

• Respectez les polarités lors de l'insertion de piles.
• Ne mélangez pas des piles de types différents, ni des piles usagées avec des piles neuves.
• Respectez l'environnement lorsque vous jetez les piles. L'élimination des piles peut être réglementée dans certaines régions. Consultez les autorités locales.
• Manipulez la télécommande avec soin. Ne la laissez pas tomber, ne la piétinez pas et ne renversez aucun liquide sur celle-ci.
• Ne placez pas la télécommande à proximité d'une source de chaleur, dans un endroit exposé à la lumière directe du soleil ou dans une pièce humide.

Traitement des appareils électriques et électroniques en fin de vie (applicable dans les pays de l'union européenne et dans les autres pays disposant de systèmes de collecte sélective)

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas être traité avec les déchets ménagers. En

revanche, il doit être rapporté à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En vous assurant que ce produit est bien mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur mauvais traitement pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour toute information complémentaire au sujet du recyclage de ce produit, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté le produit.

Élimination des piles et accumulateurs usagés (applicable dans les pays de l'union européenne et dans les autres pays disposant de systèmes de collecte sélective)

Ce symbole apposé sur la pile ou l'accumulateur, ou sur l'emballage, indique que les piles et accumulateurs fournis avec ce produit ne doivent pas être traités comme de simples déchets ménagers. Sur certains types de piles, ce symbole apparaît parfois combiné avec un symbole chimique. Le symbole chimique du plomb (Pb) est rajouté lorsque ces piles contiennent plus de 0,004% de plomb. En vous assurant que ces piles et accumulateurs sont mis au rebut de façon appropriée, vous participez activement à la prévention des conséquences négatives que leur traitement inapproprié pourrait provoquer sur l'environnement et sur la santé humaine. Le recyclage des matériaux contribue par ailleurs à la préservation des ressources naturelles. Pour les produits qui, pour des raisons de sécurité, de performance ou d'intégrité des données, nécessitent une connexion permanente à une pile ou à un accumulateur intégré(e), il conviendra de vous rapprocher d'un Service Technique qualifié pour effectuer son remplacement. En rapportant votre appareil électrique en fin de vie à un point de collecte approprié, vous vous assurez que la pile ou l'accumulateur sera traité correctement. Pour tous les autres cas de figure et afin de recycler les piles ou accumulateurs en toute sécurité de votre appareil, reportez-vous au manuel d'utilisation. Rapportez les piles et accumulateurs usagés au point de collecte approprié pour le recyclage. Pour toute information complémentaire au sujet du recyclage de cette pile ou de cet accumulateur, vous pouvez contacter votre municipalité, votre déchetterie locale ou le point de vente où vous avez acheté ce produit ou cette pile ou cet accumulateur.

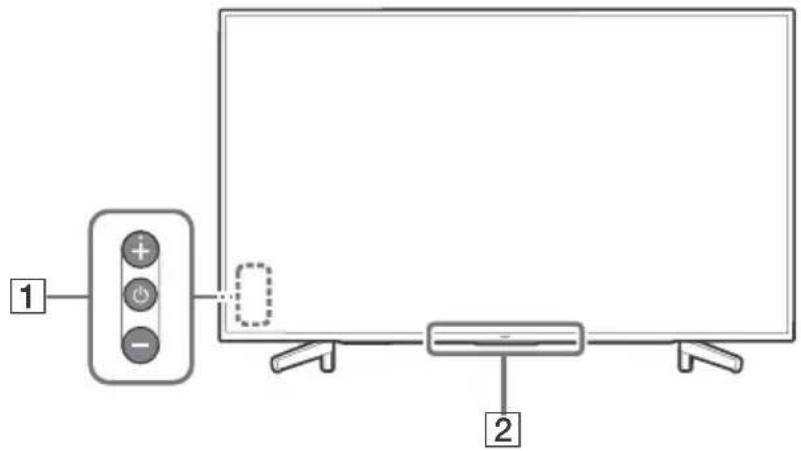

Commandes et voyants

1 (Alimentation) + / - Quand le téléviseur est hors tension, appuyez sur pour le mettre sous tension. Quand le téléviseur est sous tension, maintenez enfoncé pour le mettre hors tension.

Appuyez sur plusieurs fois pour changer de fonction, puis appuyez sur la touche + ou

• pour :
• Reglez le volume.
• Sélectionnez la chaîne.
• La sélection de la source d'entrée du téléviseur.

2 Capteur de télécommande*/Capteur de lumière*/ Affichage LED

L'affichage LED s'allume ou clignote selon l'état du téléviseur.

Pour plus d'informations, consultez le Guide d'aide.

• Ne posez aucun objet à proximité du capteur.

Description des pièces de la télécommande

La forme de la télécommande, l'emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de téléviseur.

Utilisez la recherche vocale. (par ex., recherche différents contenus par la voix).

Affichez le menu du Boîtier Externe raccordé (câble/satellite).

• Pour les modèles fournis avec IR Blaster, raccordez et configurer IR Blaster (page11). Le menu du Boitier Externe peut etre affiché pour certains periphriques externes compatibles avec HDMI CEC lorsqu'IR Blaster n'est pas fourni/raccordé.

Directionnelles de navigation)

Navigation et sélection du menu à l'écran.

Commutez sur une chaîne télévisée ou une entrée et affichez la barre de menu du téléviseur.

1 (Sélection de l'entrée/maintien du télétexte)

En mode TV : Pour afficher et sélectionner la source d'entrée.

En mode Télétexte : Maintenez la page en cours.

Veille du téléviseur

Mettez le téléviseur sous ou hors tension (mode de veille).

Passez du mode numérique au mode analogique et vice versa.

Tv/radio

Passez de la diffusion TV à la diffusion RADIO et vice versa.

Revenez à l'écran précédent ou quittez le menu. Quand un service d'application interactive est disponible, appuyez sur cette touche pour quitter le service.

2 Touches numériques

(Affichage des infos/du Télétexte)

Affichez des informations.

(TELétexte)

Année Leclercq Aussi igme et Recherche de l'Informatique Télétexte U. S.

3 Google play

Accédez au service en ligne « Google Play »

Netflix (Uniquement dans certains pays ou certaines régions/modèle de téléviseur.)

Accédez au service en ligne « NETFLIX »

Touches de couleurs

Exécutez la fonction correspondante à ce moment.

4 ACTION MENU

Année la vie en 1950. Année la vie en 1960. Année la vie en 1970. Année la vie en 1980.

GUIDE/

Affichez le guide des programmes numériques.

Accédez à de nombreux services et applications.

BACK/

Revenez à l'écran précédent.

Affichez le menu Accueil du téléviseur.

5 +/- (Volume)

Réglez le volume.

(Saut)

Basculez entre deux chaînes ou entrées. Le téléviseur affiche successivement la chaîne ou l'entrée en cours et la première chaîne ou entrée sélectionnée.

(Coupure du son)

Coupez le son. Appuyez à nouveau sur la touche pour rétablir le son.

PROG+/-/E/A/E

En mode TV : Sélectionnez la chaîne.

En mode Télétexte : Sélectionnez la page suivante (®) ou précédente (®).

6 AUDIO

Modifiez la langue du programme en cours de visionnage.

<</>>/>>/1<</11//>>/1

Reproduisez le contenu multimédia du téléviseur et du périphérique raccordé compatible BRAVIA Sync.

(Réglage des sous-titres)

Activez ou désactivez les sous-titres (lorsque cette fonction est disponible).

Affichez le menu Aide. Le Guide d'aide est accessible à partir de la.

Enregistrez le programme en cours à l'aide de la fonction d'enregistrement sur USB HDD.

Année la fille.

Pour plus d'informations sur les connexions, consultez le Guide d'aide en appuyant sur la touche HELP de la télécommande.

1 CAM (module pour système à contrôle d'accès)

• Permets d'accéder à un service télévisuel payant. Pour plus de détails, reportez-vous au mode d'emploi fourni avec votre CAM.
• N'insérez pas la carte à puce directement dans l'emplacement CAM du téléviseur. Elle doit être insérée dans le module CAM (Module pour système à contrôle d'accès) fourni par votre revendeur/agréé.
• CAM n'est pas pris en charge dans certains pays ou certaines régions. Vérifiez auprès de votre revendeur/agréé.
• Il se peut qu'un message CAM s'affiche lorsque vous basculez vers un programme numérique après l'utilisation de la réserve Internet.

2 Usb1/2, ssusb3hddrec\*3

• Le raccordement d'un grand périphérique USB peut interférer avec les autres périphériques raccordés.
• Pour raccorder un grand périphérique USB, branchez-le au port USB 1.
• Raccordez un périphérique USB à disque dur au port USB 3 (bleu).

3 AUDIO OUT

• Prénd en charge une mini-prise stéréo à 3 pôles uniquement.
• Pour écouter le son du téléviseur via l'équipement raccordé, appuyez sur HOME. Sélectionnez [Paramètres] → [Son] → [Sortie casque/ audio] puis sélectionnez l'élément de votre choix.

4 HDMI IN 1/2/3/4

• L'interface HDMI peut transférer la vidéo et l'audio numériques sur un seul câble.

HDMI IN 2/3

Pour profiter de contenus de haute qualité en 4K 50p/60p, raccordez un câble HDMI haute vitesse premium à HDMI IN 2/3 et réglez [Format du signal HDMI] sur [Format amélioré].

Pour plus de détails sur les formats pris en charge, reportez-vous aux « Spécifications » dans ce manuel (page 14-16).

HDMI IN 3 ARC (audio return channel)

Raccordez votre système audio au HDMI IN 3 pour acheminer l'audio de votre téléviseur vers votre système audio. Un système audio compatible avec HDMI ARC peut envoyer des vidéos au téléviseur et recevoir l'audio du téléviseur via le même câble HDMI. Si votre système audio n'est pas compatible avec HDMI ARC, un raccordement supplémentaire à DIGITAL AUDIO OUT (OPTICAL) est nécessaire.

5 IR Blaster

• Utilisez votre télécommande Sony pour contrôler votre Boîtier Externe (câble/satellite). Raccordez le câble d'IR Blaster (^*3) au port IR Blaster de votre téléviseur. Placez une ou deux des deux autres extrémités tel qu'illustré ci-dessous.

• Pour configurer IR Blaster, appuyez sur HOME puis sélectionnez [Paramètres] → [Entrées externes] → [Régler IR Blaster].

Raccordements pour le terrestre/cable et le satellite.

1 Si l'appareil est de type mono, raccordez-le à la prise audio L (MONO). 2 Pour un périphérique externe équipé uniquement d'une prise SCART AV OUT, utilisez un adaptateur SCART-RCA. 3 Uniquement dans certains pays ou certaines régions/modèle de téléviseur.

Utilisation du support de fixation murale en option

Ce mode d'emploi du téléviseur illustre uniquement les étapes nécessaires à la préparation du téléviseur pour son installation murale avant sa fixation au mur.

Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l'installation de votre téléviseur à des revendeurs ou des installateurs agréés Sony. N'essayez pas de l'installer vous-même.

À l'attention des revendeurs et sous-traitants sony :

Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Utilisez le Support de fixation murale SU-WL450 (non fourni) pour installer le téléviseur au mur. Lorsque vous installez le Support de fixation mural, reportez-vous également au Mode d'emploi et au Guide d'installation fournis avec le Support de fixation mural.

Remarque

• Les vis que vous retirez doivent être rangées en lieu sûr, hors de portée des enfants.

Pour obtenir les instructions d’installation du support de fixation murale, veuillez vous reporter à la section Informations sur l’installation (Support de fixation murale) sur la page du produit correspondant à votre modèle de téléviseur. www.sony.eu/support/

Dépannage

Pour les dépannages généraux tels que : écran noir, absence de son, image figée, téléviseur ne réagissant plus, pas de reaction du téléviseur ou perte de réseau, suivez les étapes ci-après.

1 Redémarrez votre téléviseur en appuyant sur la touche de mise en marche de la télécommande jusqu'à ce qu'un message s'affiche. Le téléviseur redémarre. Si le téléviseur n'est pas rétabli, essayez de débrancher le cordon d'alimentation secteur du téléviseur pendant deux minutes puis rebranchez-le. 2 Consultez le menu d'aide en appuyant sur la touche HELP de la télécommande. 3 Raccordez votre téléviseur à Internet et effectuez une mise à jour du logiciel. 4 Allez sur le site Web d'assistance Sony (informations fournies sur le cache arrêté).

Quand le message [une nouvelle mise à jour logicielle du système de la TV est disponible...] s'affiche.

Sony vous conseille vivement de mettre le logiciel du téléviseur à jour en sélectionnant [Mise à jour main.]. Ces mises à jour du logiciel améliorent la performance de votre téléviseur ou ajoutent de nouvelles fonctions.

L'écran suivant avec [Updating...] (Mise à jour...) s'affiche et l'affichage LED clignote pendant la mise à jour du logiciel.

Ne débranchez pas le cordon d'alimentation pendant la mise à jour du logiciel. En effet, la mise à jour du logiciel risquerait de ne pas être menée à son terme et cela pourrait altérer le bon fonctionnement du logiciel. Les mises à jour du logiciel peuvent prendre jusqu'à 15 minutes.

Lorsque vous branchez le téléviseur, il est possible que vous ne puissiez pas allumer le téléviseur immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du téléviseur.

L'initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.

Lorsque l'affichage LED clignote en rouge.

• Comptez le nombre de clignotements (l'intervalle est de trois secondes).

Réinitialisez le téléviseur en débranchant le cordon d'alimentation secteur pendant deux minutes, puis remettez le téléviseur sous tension. Si le problème persiste, déconnectez le cordon d'alimentation secteur et contactez votre revendeur ou un Centre de Service Avec-Vente Sony en indiquant le nombre de clignotements de la LED d'éclairage.

Le service terrestre/par câble ne peut pas être réceptionné.

• Vérifiez le raccordement de l'antenne/cable et les réglages de l'amplificateur.
• Sélectionnez le service terrestre/par câble en appuyant sur la touche DIGITAL/ANALOG de la télécommande. Si le service de diffusion n'est pas affiché, appuyez sur TV et appuyez sur DIGITAL/ANALOG.
• Le signal terrestre peut être supprimé si un signal fort est fourni à proximité.
• Après avoir emménagé dans un nouveau domicile ou essayé de recevoir de nouveaux services, tentez une recherche de service en sélectionnant [Recherche des chaînes numériques].

Le service satellite ne peut pas être réceptionné.

• Vérifiez le raccordement du câble satellite.
• Lorsque le message [Signal absent. Surcharge LNB détectée...] s'affiche, débranchez le cordon d'alimentation secteur. Ensuite, assurez-vous que le câble satellite n'est pas endommagé et que la ligne du signal satellite n'est pas court-circuitée dans le connecteur satellite.

La télécommande ne fonctionne pas.

• Remplacez les piles.

Le touché EXT. BOX MENU de la télécommande ne fonctionne pas.

• Raccordez et configurez IR Blaster (modèles fournis avec IR Blaster uniquement) (page 11).
• Raccordez un périphérique compatible avec HDMI CEC (sauf les modèles fournis avec IR Blaster) et commutez sur cette entree.

Le mot de passe du verrouillage parental des diffusions a été oublié.

• Saisissez 9999 comme code PIN et sélectionnez [Modifiez le code PIN].

La température augmente autour du téléviseur.

• Si vous utilisez le téléviseur pendant une période prolongée, la température augmente dans la zone qui l'entoure. Si vous le touchez, vous remarquerez peut-être qu'il est chaud.

Système

Type d'affichage

Écran à cristaux liquides (LCD), Rétroéclairage LED

Norme de télévision

Selon le pays/la région sélectionnée/le modèle de téléviseur

Numérique: DVB-T/DVB-C DVB-T2*

Satellite* : DVB-S/DVB-S2

Norme de couleurs

PAL/SECAM/NTSC3.58 (VideO uniquely)/

NTSC4.43 (Vidéo uniquely)

Canaux couverts

Selon le pays/la région sélectionnée/le modèle de téléviseur

Numérique: UHF/VHF/Câble

Satellite*: Fréquence IF 950-2 150 MHz

Sortie son

10W+10W

Technologie sans fil

Protocole IEEE802.11ac/a/b/g/n

(Selon votre région/pays, il se peut que)

L'IEEE802.11ac ne soit pas disponible.

Bluetooth Version 4.1

Bande(s) de fréquence

LAN sans fil (IEEE 802.11ac/a/b/g/n)

Plage de fréquences Puissance de sortie

2 400-2 483,5 MHz < 20,0 dBm

5 150-5 250 MHz < 23,0 dBm

5 250-5 350 MHz < 20,0 dBm

5 470-5 725 MHz < 20,0 dBm

5 725-5 850 MHz < 13,9 dBm

Bluetooth

Plage de fréquences Puissance de sortie

2 400-2 483,5 MHz < 10,0 dBm

RMF-TX310E

Bluetooth

Plage de fréquences Puissance de sortie

2 400-2 483,5 MHz < 10,0 dBm

Version du logiciel

Téléviseur: PKG_. EUA

Appuyez sur la touche HELP de la télécommande pour connaître la version logicielle.

Télécommande:

Appuyez sur HOME, puis sélectionnez

[Paramètres] → [Outil de commande vocale] → [Version du logiciel].

Les mises à jour du logiciel/micrologiciel de cet appareil, de ses accessoires et composants n'affecteront jamais sa conformité à la Directive 2014/53/UE.

• Tous les téléviseurs ne sont pas dotés de la technologie DVB-T2 ou DVB-S/S2 ou d'une borne d'antenne satellite.

Prises d'entrée/de sortie

Antenne/cable

Borne 75 ohms externe pour VHF/UHF

Antenne satellite

Connecteur femelle type-F, 75 ohms.

DiSEqC 1.0, LNB 13 V/18 V & 22 kHz tone, Diffusion par câble unique EN50494.

• COMPLEMENT IN

YPBPR (Vidéo composante) : 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Entrée audio (prises phono)

AVIN

Entrée vidéo (fiche phono partagée avec l'entrée Y)

HDMI IN 1/2/3/4 (accepte une résolution de 4k, Compatible HDCP 2.3)

Video: 4096 × 2160p (50, 60 Hz) 1 2, 4096 × 2160p (24 Hz) 1, 3840 × 2160p (50, 60 Hz) 2, 3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50, 60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formats PC*3

*1 Si la valeur d'entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s'affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, régalez le paramètre [Mode Large] sur [Etire 1] ou [Etire 2].

*2 HDMI IN 2/3 uniquement. Pour la prise en charge de 18 Gbps, régalez [Format du signal HDMI] sur [Format amélioré].

*3 Reportez-vous au Guide d'aide pour plus de détails.

Audio :

PCM linéaire 5,1 canaux : 32/44,1/48/88,2/96/176,4/192 kHz 16/20/24 et 24 bits, Dolby Digital, Dolby Digital Plus et DTS

(PCM linéaire deux canaux: 48 kHz 16 bits, Dolby Digital, Dolby Digital Plus, DTS)

Prise optique numérique (PCM linéaire deux canaux: 48 kHz 16 bits, Dolby Digital, DTS)

AUDIO OUT (mini-prise stéréo)

Casque, sortie audio, caisson de graves

1,2-3(HDDREC)

Port pour périphérique USB. (Séquence du USB pour la fonction REC)

Les ports USB 1 et 2 prenant en charge la High Speed USB (USB 2.0)

Le port USB 3 prend en charge la Super Speed USB (USB 3.1 Gen 1)

Fente CAM (Module pour système de contrôle d'accès)

LAN

Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication 10BASE-T/100BASE-TX ne sont pas garantis pour ce téléviseur.)

IR BLASTER*1

Entrée de câble IR Blaster (mini-prise)

Autres

Accessoires en option

Support de fixation murale : SU-WL450

Température de fonctionnement 0°C - 40°C

Humidité de fonctionnement

Puissance, fiche produit et autres

Alimentation

220 V - 240 V CA, 50 Hz

Classe d'efficacité énergétique

KD-70XF83xx: A+

KD-60XF83xx: A

Taille d'écran (mesurée en diagonale) (environ)

KD-70XF83xx : 176,6 cm / 70 pouces

KD-60XF83xx : 152,7 cm / 60 pouces

Consommation électrique

En mode Standard

KD-70XF83xx : 142 W

KD-60XF83xx : 120 W

En mode [Intense]

KD-70XF8305 : 274 W

KD-60XF8305230W

Consommation électrique annuelle moyenne*2

KD-70XF83xx : 197 kWh

KD-60XF83xx : 166 kWh

Consommation électrique en veille*3*4 0,50 W (27 W en mode de mise à jour du logiciel/ EPG)

Résolution d'affichage 3840 points (horizontal) × 2160 lignes (vertical)

Puissance de sortie nominale USB1/2 5V = 500mA MAX USB3 5V = 900mA MAX

Dimensions (approx.) (l × h × p)

Avec support de table KD-70XF83xx:156,8 × 97,8 × 37,1 cm KD-60XF83xx:136,0 × 85,4 × 31,5 cm

Sans support de table KD-70XF83xx:156,8x97,8x7,8 cm KD-60XF83xx:136,0x85,4x7,8 cm

Poids (approx.)

Avec support de table KD-70XF83xx : 26,9 kg KD-60XF83xx : 20,8 kg

Sans support de table KD-70XF83xx : 25,6 kg KD-60XF83xx : 19,8 kg

1 Uniquement dans certains pays ou certaines régions/modèle de téléviseur. 2 Consommation électrique par an, en considérant que le téléviseur reste allumé 4 heures par jour pendant 365 jours. La consommation électrique réelle dépendra du mode d'utilisation du téléviseur. 3 La consommation spécifique en mode de veille est atteinte une fois que le téléviseur a terminé tous les processus internes nécessaires. 4 La consommation électrique en veille augmentera lorsque votre téléviseur sera connecté au réseau.

Remarque

• Ne retirez pas la carte factice de la fente TV CAM (Module pour système à contrôle d'accès), sauf pour la remplacer par une carte à puce insérée dans le CAM.
• La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de téléviseur et les stocks.
• La conception et les spécifications sont sujettes à modification sans préavis.

Remarques sur la fonction de télévision numérique

• La télévision numérique (DVB terrestre, satellite et câble), les services interactifs et les fonctions réseau peuvent ne pas être disponibles dans tous les pays ou régions. Certaines fonctions pourraient ne pas être activées ou ne pas fonctionner correctement avec certains opérateurs et environnements réseau. Il est possible que certains opérateurs de services télévisuels facturent des frais pour leurs services.
• Ce téléviseur prend en charge la diffusion numérique en utilisant les codecs MPEG-2, H.264/MPEG-4 AVC et H.265/HEVC, mais la compatibilité avec tous les signaux de l'opérateur/service, susceptibles de changer au fil du temps, ne peut pas être garantie.

Informations sur les marques commerciales

• Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
• Fabriqué sous licence de Dolby Laboratories. Dolby, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories.
• « BRAVIA », Betravia Sync sont des marques commerciales ou marques déposées de Sony Corporation.
• Gracenote, le logo et le graphisme Gracenote ainsi que le logo « Powered by Gracenote » sont des marques commerciales ou des marques déposées de Gracenote, Inc. aux États-Unis et/ou dans d'autres pays.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. Tous droits réservés.
• Google, Android TV, Google Play, Chromecast built-in, YouTube et les autres marques et logos associés sont des marques de Google LLC.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® et Miracast® sont des marques déposées de Wi-Fi Alliance.
• Wi-Fi Protected Setup™ est une marque déposée de Wi-Fi Alliance.
• Le logo Wi-Fi CERTIFIED™ est une marque de certification de Wi-Fi Alliance.
• Pour les brevets DTS, visitez http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, & DTS et le symbole utilisés conjointement sont des marques déposées tandis que DTS Digital Surround est une marque commerciale de DTS, Inc. © DTS, Inc. Tous droits réservés.
• Les logos et le mot de marque Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Corporation est couverte par une licence. Les autres marques commerciales et noms de marque appartiennent à leurs propriétaires respectifs.
• Netflix est une marque déposée de Netflix, Inc.
• DiSEqC™ est une marque déposée de EUTELSAT. Ce téléviseur prend en charge DiSEqC 1.0. Ce téléviseur n'est pas destiné à commander des antennes à moteur.
• TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays.
• Le logo USB-IF SuperSpeed USB Trident est une marque déposée de USB Implementers Forum, Inc.
• Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.

AVISO IMPORTANTE 3

Problèmes à résoudre. 13

Specifikace 14

Prépondérance internet et protection des données personnelles

Protection contre renversement

Umидитате de fonctionnement

UR 10% - 80% (sans condens)

Marime de sortie nominale

USB 1/2

5V,500mA max.

USB3

5V-900mA max.

cû suport de masă

KD-70XF83xx: 156,8 × 97,8 × 37,1 cm

KD-60XF83xx: 136, 0 × 85, 4 × 31, 5 ~cm

far support de masa

KD-70XF83xx: 156,8 × 90,7 × 7,8 cm

KD-60XF83xx: 136,0× 78,9× 7,8cm

cu suport de masă

KD-70XF83xx: 26,9 kg

KD-60XF83xx: 20,8 kg

far suport de masa

KD-70XF83xx:25,6kg

KD-60XF83xx: 19,8 kg

Résolution actuelle: 3840 x 2160 pixels

Pour obtenir les informations utiles concernant les produits Sony
