F18 - Poêle ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Marque	Atlantic
Modèle	F18
Type de produit	Poêle électrique (convecteur)
Alimentation électrique	230 V, 50 Hz
Classe électrique	Classe II (double isolation)
Indice de protection	IP24
Type d'installation	Murale fixe (ne pas utiliser sur pieds ou roulettes)
Câble de raccordement	3 fils (Phase, Neutre, Fil pilote)
Thermostat	Électronique avec fil pilote
Modes de fonctionnement	Confort, Éco, Hors Gel, Programmation, Arrêt
Plage de réglage Confort	Réglable via molette C
Plage de réglage Éco	Réglable via molette B (abaissement jusqu'à -3,5°C)
Température Hors Gel	Environ 7 °C
Commutateur	Curseur A (Confort, Éco, Hors Gel, Prog, Arrêt)
Témoin de chauffe	Indique chauffe, clignote à température stabilisée
Blocage des commandes	Oui, par pions au dos du boîtier
Ordres reconnus sur fil pilote	Confort, Confort -1°C, Confort -2°C, Éco, Hors Gel, Arrêt/Délestage
Altitude maximale d'installation	1000 m
Entretien recommandé	Dépoussiérage grilles 2 fois par an ; vérification intérieur tous les 5 ans
Nettoyage de la carrosserie	Chiffon humide, pas de produits abrasifs
Garantie	2 ans
Fabricant	Atlantic, SATC, La Roche-sur-Yon

FOIRE AUX QUESTIONS - F18 ATLANTIC

Comment installer le poêle Atlantic F18 ?

L'installation doit être réalisée par un professionnel. Fixez la patte d'accrochage au mur avec quatre chevilles adaptées. Accrochez l'appareil en l'inclinant sur les supports S1, puis pivotez sur les supports S2. Abaissez l'appareil jusqu'au clic de verrouillage. Raccordez l'alimentation 230 V avec un câble 3 fils (phase, neutre, fil pilote) via un boîtier de raccordement. Ne pas utiliser sur pieds ou roulettes.

Comment régler la température de confort ?

Placez le curseur A sur la position Confort. Réglez la molette C sur la graduation souhaitée (par exemple 5). Attendez quelques heures pour stabiliser la température. Ajustez si nécessaire et repérez la position. Utilisez un thermomètre pour vérifier.

Comment utiliser le mode Éco ?

Placez le curseur A sur la position Éco. Réglez la molette B pour l'abaissement souhaité (par défaut -3,5°C). Attendez la stabilisation. Ce mode est conseillé pour des absences de plus de 2 heures ou la nuit. Important : réglez d'abord la température Confort.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que le programmeur est en mode Confort. Assurez-vous que les disjoncteurs sont enclenchés et que le délesteur n'a pas coupé l'alimentation. Vérifiez la température ambiante. Si le problème persiste, coupez l'alimentation pendant 10 minutes pour réinitialiser le microprocesseur.

Comment nettoyer l'appareil ?

Dépoussiérez les grilles inférieure et supérieure avec un aspirateur ou une brosse deux fois par an. Nettoyez la carrosserie avec un chiffon humide sans produits abrasifs. Tous les cinq ans, faites vérifier l'intérieur par un professionnel.

Comment verrouiller ou déverrouiller l'appareil sur sa patte d'accrochage ?

Pour verrouiller : posez l'appareil incliné sur les supports S1, pivotez sur S2 puis abaissez jusqu'au clic. Pour déverrouiller : utilisez un tournevis plat pour pousser la languette située en haut à gauche de la patte, soulevez l'appareil, basculez-le en avant et retirez-le des supports S1.

Comment bloquer les commandes pour éviter les manipulations ?

Décrochez l'appareil du mur. Sur le dos du boîtier thermostat, détachez les pions P de leurs supports. Choisissez la position N pour bloquer les molettes, L pour limiter leur plage, ou une position M pour bloquer le curseur dans un mode spécifique.

Que signifie le témoin de chauffe ?

Le témoin VI indique les périodes de chauffe. À température stabilisée, il clignote. Si la température est trop élevée, il s'éteint. S'il est allumé en continu, l'appareil chauffe activement.

Comment programmer l'appareil avec un programmateur externe ?

Placez le curseur A sur PROG. Connectez le fil pilote (noir) à un programmateur compatible. L'appareil reconnaît les ordres Confort, Confort -1°C, Confort -2°C, Éco, Hors Gel et Arrêt/Délestage. En cas d'absence d'ordre, l'appareil chauffe en mode Confort.

Quelles sont les précautions de sécurité importantes ?

Ne pas installer dans un courant d'air, sous une prise de courant ou dans le volume I d'une salle de bain. Ne pas couvrir l'appareil. Surveillez les enfants car la surface peut devenir chaude. Débranchez toujours l'alimentation avant toute intervention. Respectez les normes d'installation (NFC15100).

MODE D'EMPLOI F18 ATLANTIC

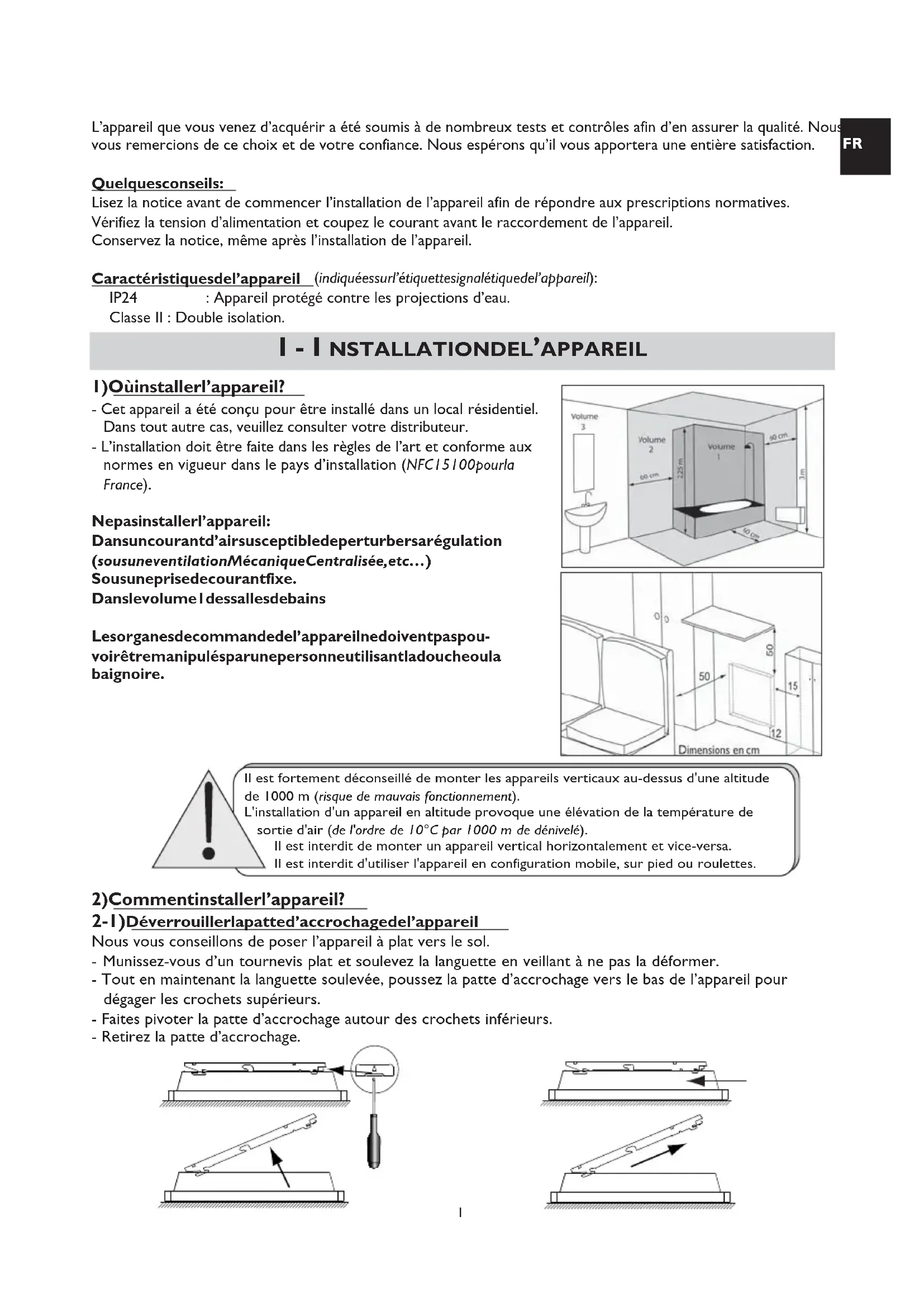

L'appareil que you venez d'acquerir a ete soumis a de nombreux tests et controles afin d'en assurer la qualite. Nous you remercions de ce choix et de voire confiance. Nous espereons qu'il you apportera une entiere satisfaction.

FR

Qualquesconseils:

Lisez la notice avant de commencer l'installation de l'appareil afin de répondre aux prescriptions normatives.

Vérifiez la tension d'alimentation et coupez le courant avant le raccordement de l'appareil.

Conserve la notice, même après l'installation de l'appareil.

Ca racteristiquesdel'appareil (indiqueseursl'etiquettesignaletiquedel'appareil):

IP24 : Appareil protégé contre les projections d'eau.

Classe II: Double isolation.

I - INSTALLATIONDEL'APPAREIL

1)Oùinstalller'appareil?

• Cet apparéil a été concu pour être installé dans un local résidentiel. Dans tout autre cas, veillez consulter votre distributeur.
• L'installation doit être faite dans les règes de l'art et conforme aux normes en vigueur dans le pays d'installation (NFC15100 pourla France).

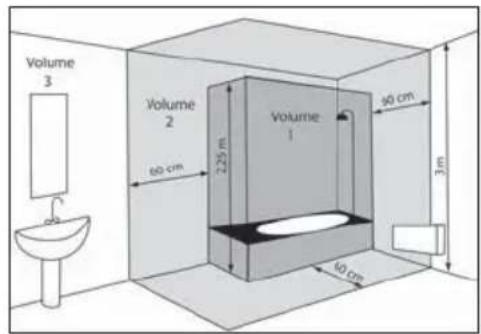

Nepasinstaller'l'appareil:

Dansuncourantd'airsusceptibledeperturbersarégulation (sousuneventilationMécaniqueCentralisé,etc...)

Sousuneprisedecourantfixe.

Danslevolume I dessallesdebains

Lesorganesdecommandedel'appareilnedoiventpaspouvoiretremanipulésparunepersonneutilisantladouceola baignoire.

Il est fortement déconseilé de monter les apparèils verticaux au-dessus d'une altitude de 1000m (risque de mauvais fonctionnement).

L'installation d'un apparéil en altitude provoque une éLEVation de la température de sortie d'air (de l'ordre de 10^ par 1000 m de dénivèle).

Il est interdit de monter un apparéil vertical horizontallement et vice-versa.

Il est interdirit d'utiliser l'appareil en configuration mobile, sur pied ou roulettes.

2)Commentinstallerl'appareil?

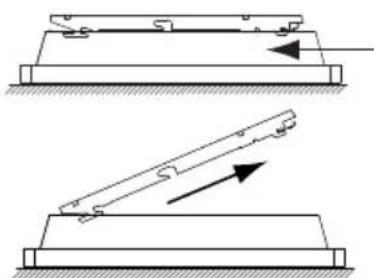

2-1)Déverrouillerlapatted'accrochagedel'appareil

Nous youse conseillons de poser l'appareil a plat vers le sol.

• Munissez-vous d'un tournevis plat et soulevez la languette en veillant à ne pas la déformer.
• Tout en maintainant la languette soulevée, poussez la patte d'accrochage vers le bas de l'appareil pour dégager les crochets supérieur.
• Faites pivoter la patte d'accrochage autour des crochets inférieurs.
• Retirez la patte d'accrochage.

• Posez la patte d'accrochage au sol et contre le mur.
• Repérez les points de perçage A. Ceux-ci donnent la position des fixations inférieures.
• Remontez la patte d'accrochage en l'alignant avec le point de perçage A pour repérer les points de perçage B.
  Ceux-ci donnent la position des fixations supérieures.
• Percez les 4 trous et mettez des chevilles. En cas de support particulier, utilisez des chevilles adaptées (ex : plaque deplâtre).
• Positionnez et vissez la patte d'accrochage.

Nota : Il est formellement interdit d'utiliser l'appareil en configuration mobile, sur pieds ou sur roulettes, sauf pour le modele plinthe.

2-3)Raccorderl'appareil

• L'appareil doit être alimenté en 230V 50Hz.

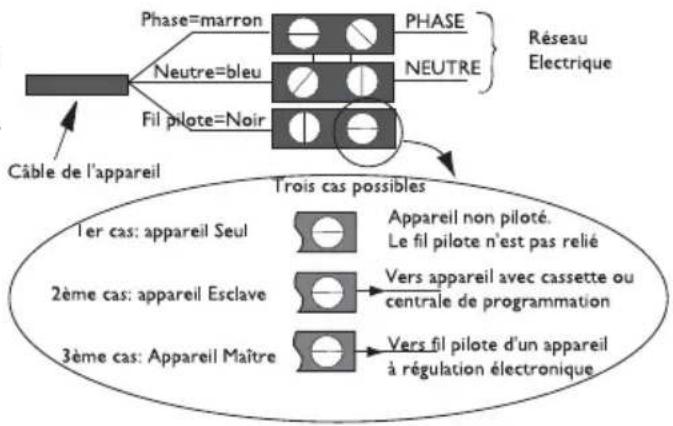

• Le raccordement au secteur se fera à l'aide d'un cable 3 fils (Marron=phase,Bleu=neutre,Noir=filpilote) par l'intermédiaire d'un boîtier de raccordement. Dans des locaux humides comme des cuisines, il faut installer le boîtier de raccordement au moins à 2.5 cm du sol
• L'installation doit être équipée d'un dispositif de cou-pure omnipolaire ayant une distance d'ouverture d'au moins 3 mm.
• Le raccordement à la terre est interdit.

Nepasbrancherlefilpilote(noir)alaterre.

• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant; son service après-vente ou une personne de qualification similaire afin d'eviter un
• Si l'appareil pilote ou piloté est protégé par un différentiel 30mA (ex : salle de bain) il est nécessaire de protégier l'alimentation du fil pilote sur ce différentiel.

Tableau des ordres que l'appareil peut receivevoir sur son fil pilote. A mesurer entre le fil pilote et le neutre

Ordres reçus	Absence de courant	Alternance absence de courant (4'57") phase 230V(3")	Alternance absence de courant (4'53") phase 230V(7")	Alternance complete 230V	Demi-alternance négative -115V	Demi-alternance positive +115V
Oscilloscope Rêf/Neutre	—	5"3"	5"7"
Mode obtenu	CONFORT	CONFORT -1°C	CONFORT -2°C	ECO	HORS GEL	ARRET CHAUFFAGE DELESTAGE

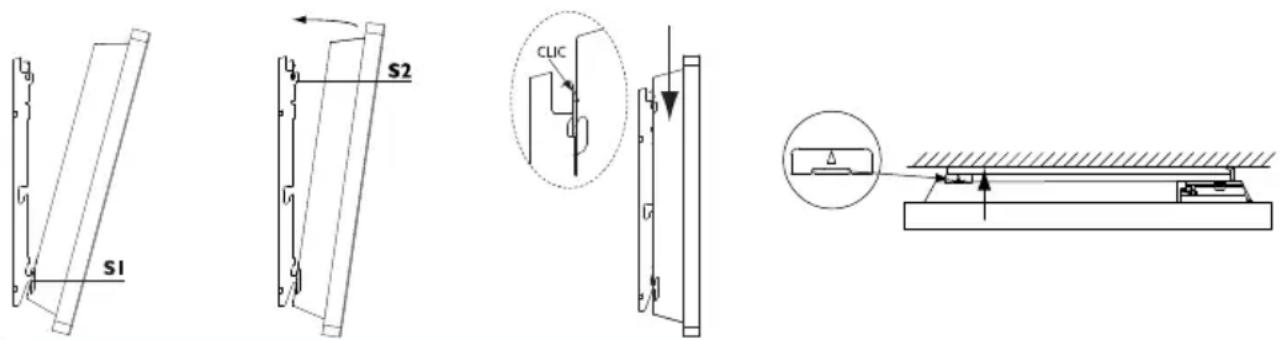

2-4)Verrouillerl'appareilsurlapatted'accrochage

• Posez l'appareil incliné sur les supports S1.
• Faites Pivoter l'appareil pour le poser sur les supports S2.
• Abaisser l'appareil sur la patte d'accrochage. Un clic vous indique que l'appareil es fixe et verrouille.
• Pour déverrouiller l'appareil de la patte d'accrochage, munissez-vous d'un tournevis plat et poussez la languette (située en haut à gauche de la patte d'accrochage derrière l'appareil) vers le mur. Soulevez l'appareil tout en maintainant la languette avec le tournevis. Basculez-le en avant puis retirez-le des supports SI.

II-Commentutiliservotreappareil?

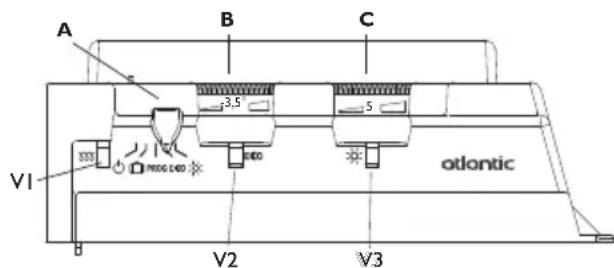

1)Descritpiondupanneaudecommande

2)RéglerlattempératureCONFORT

C'est la température souhaïée pendant l'occupation de la piece.

a) Mettez le curseur A sur 念 le voyant V3 s'allume.
b) Reglez la molette C sur 5, le voyant de chauffe VI s'allume si la tempéature ambiente est inférieure à celle désirée.
c) Attendez quelques heures pour que la température se stabilise.
d) Si le réglage vous convient (prénde éventuelles un thermomètre pour vérifier), repérez la position une fois pour toute.

Si le réglage ne vous convient pas, ajustez le réglage et reprenez au point c.

3)RéglerlattempératureECO ECO

Il s'agit d'un abaisement en degrés par rapport à la température Confort. Il est conseilé d'utiliser ce mode pour des périodes d'absence supérieures à 2 heures ou la nuit.

Attention: cet abaissement s'appliquant à la température Confort, il est important de régler d'abord cette température Confort avant de régler l'abaissement éco.

a) Mettez le curseur A sur Eco le voyant V2 s'allume.
b) Reglez la molette B sur -3,5°, le voyant de chauffe VI s'allume si la température ambiente est inférieure à la température Eco désirée.
c) Attendez quelques heures pour que la température se stabilise.
d) Si le réglage vous convient (prénde éventuelles un thermomètre pour vérifier), repérez la position une fois pour toute.

Si le réglage ne vous convient pas, ajustez et repreneze au point c).

Note: Le réglage de la mesure à -3,5°C est établi dans nos laboratoires. En fonction des caractéristiques de votre installation, il est possible que le réglage d'abaissement ne donne pas exactement -3,5°C. Dans ce cas, adaptez le réglage afin d'obtenir l'abaissement souhaité.

4)ModeHorsGel

C'est le mode qui permet de maintainir la température à environ 7^ dans la piece lors d'une absence prolongée de la maison (généralement plus de 24 heures).

Mettez le curseur sur A sur

5)LetémoindechauffeVI

Ce témoin indique les périodes pendant lesquelles l'appareil chauffe. A tempéature stabilisée, il clignote.

Si la température est trop élevé, il s'éteint.

6)Miseenveille Positionnez le curseur A sur

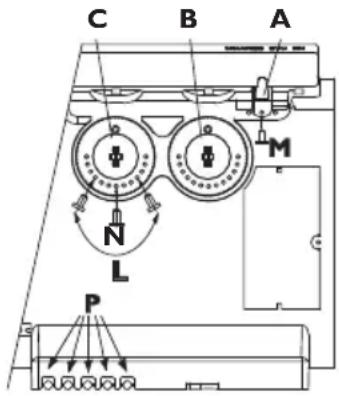

7)Blocagedescommandes

Il est possible de bloquer ou limiter la plage d'utilisation des molettes B et C et de bloquer le curseur A pour empêcher les manipulations intempéstives de l'appareil (enfants,...).

a) Decrochez l'appareil de son support mural.
b) Sur le dos du boitier thermostat, détachez les pions P de leurs supports.
c) Optez pour la position N pour bloquer les molettes ou la position L pour limiter la plage d'utilisation des molettes. Choisissez une des positions M pour bloquer le curseur dans le mode désiré.

8)Modedeprogrammation

Cet appeareil est equipé d'un thermostat capable de receivevoir des ordres par son fil pilote. Il reconnait les ordres :

• CONFORT : Température régée par la molette C
• CONFORT -I : Température régée par la molette C: -1°C
• CONFORT -2 : Température régée par la molette C: -2°C
• ECO : Température régée par la molette B.
• HORS GEL : Température ambiente maintainue à environ 7^
• ARRET CHAUFFAGE (veille) : Arrêt immédiat du chauffage (utilisé pour le délestage).

Pour activer le mode de programmation, positionné le curseur A sur PROG.

Ainsi en connectant le fil pilote sur un programmeur, vous pouvez programmer vos périodes de temperature Confort et Eco. Il est possible de brancher sur un programmeur plusieurs appearances et de réaliser ainsi des économies d'énergie.

NB: En cas d'absence d'ordre sur le fil pilote, l'appareilCHAFFE en mode Confort. Les ordres HG et délestage sont prioritaires par rapport aux modes Eco et Confort. Lors d'un passage du mode Confort vers le mode Eco, le temps de basculement est de I'ordre de 12 secondes.

III - CONSEIL D'UTILISATION

• Il est inutile demettre l'appareil au maximum,la température de la piece ne montera pas plus vite.
• Lorsque vous aérrez la piece, couper le chauffage en mettant le curseur A sur
• Si vous vous absentez pendant plusieurs heures, pensez à baisser la température.

Absence de : moins de 2 heures, ne pas toucher aux commandes.

de 2 heures à 24 heures, Mettre le curseur A sur ECO.

plus de 24 heures ou I'ete,mettre l'appareil en mode Hors Gel

• Si vous avez plusieurs apparéls dans une pierce, laissez les fonctionner simultanément, vous aurez ainsi une température plus homogène sans pour autant augmenter la consommation d'électricité.

Veiliezacequelesenfantsnes'appuientpassurl'appareiletnejouentpasà proximitequandilfonctionne,lasurfacedelui-cirisquantdanscertaines circonstancesdecauserdesbruluressurlapeau,notammentdufaitqueleurs réflexesnesontpasencoreacquisousontpluslentsqueceuxd'unadulte.Encas derisque,prévoyezl'st installationd'unegrilledeprotectiondevant'l'appareil.

Cetappareiln'estpasprévupouretreutilisépardespersonnes(ycomprises les enfants)dontlescapacitésphysiques,sensoriellesoumentalessontréduites,ou despersonnesdénuéesd'expérienceoudeconnaissance,sauf siellesontpu bénéficier,parl'intémediàire'd'unepersonnereresponsabledeleursecurité,d'une surveillanceoud'instructionspréalablesconcernantl'utilisationdel'appareil.

Afind'eviterunesurchauffe, nepascouvrirl'appareildechauffage.Veillezanepas introduired'objetsoudupapierdansl'appareil.Toutesinterventionsal'intérieur del'appareildoventetreeffectueesparunprofessionnelqualifie.

Pourtouteintervention,ilestimperatifquel'appareilsoitmishorstension et refroidiavantdecrochagedesonsupport.

Entretien

Pour conserver les performances de l'appareil il est nécessaire environ deux fois par an d'effectuer à l'aide d'un aspirateur ou d'une Brosse le dépoussierage des grilles inférieure et supérieure de l'appareil.

Tous les cinq ans faire vérifier l'intérieur de l'appareil par un professionnel.

En ambiance polluée, des salissures peuvent apparaitre sur la grille de l'appareil. Ce phénomène est lié à la mauvaise qualité de l'air ambient. Il est conseillé, dans ce cas, de vérifier la bonne aération de la piece (ventilation, entrée d'air, etc...) et la propre de l'air. Ces salissures ne justifient pas le remplacement sous garantie de l'appareil.

La carrosserie de l'appareil peut etre nettoyee avec un chiffon humide, ne jamais utilise de produits abrasifs.

IV - ENCASDEPROBLEMES

L'appareil nechauffe pas:

Vérifier que le programmeur est en mode CONFORT.

S'assurer que les disjoncteurs de l'installation sont enclenchés, ou bien que le délesteur (si vous en avez un) n'a pas coupé l'alimentation de l'appareil. Vérifier la température de l'air de la pierce.

L'appareil ne suit pas les ordres de programmation :

S'assurer de la bonne utilisation de la centrale de programmation (se reporter à son manuel d'utilisation) ou que la cassette de programmation est bien engagée dans son logement et qu'elle fonctionne normalement (piles ?)

L'appareil est très chaud en surface : Il est normal que le radiateur soit chaud lorsqu'il fonctionne, la température maximale de surface étant limitée conformément à la norme NF Electricité Performance. Si toute fois vous jugez que votre radiateur est toujours trop chaud, vérifie que la puissance est adaptée à la surface de votre pièce (nous vous préconisons 100W/m ^2 ) et que le radiateur n'est pas placé dans un courant d'air qui perturberait sa régulation.

Cet apparéil à régulationlectronique contient un microprocesseur pouvant être perturbé par certains parasites secteurs important (Horsnormes CE définissant le niveau de protection aux parasites). En cas de problèmes (thermostat bloqué, ...) couper l'alimentation de l' apparéil (fusible, disjoncteur, ...) pendant environ 10mm pour faire repartir l' apparéil.

Si le phénomène se produit fréquement, faire contrôler l'alimentation par votre distributeur d'énergie.
