GEOVID 42 HDB - Jumelles LEICA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Jumelles à télémètre laser
Marque et modèle	Leica GEOVID 42 HDB
Grossissement	8x ou 10x selon variante
Diamètre de l'objectif	42 mm
Pupille de sortie	5,2 mm (8x) / 4,2 mm (10x)
Champ de vision à 1000 m	128 m (8x) / 113 m (10x)
Distance longitudinale de la pupille de sortie	18 mm (8x) / 16 mm (10x)
Limite de réglage rapproché	Environ 5 m / yd
Type de prisme	Prisme Perger
Revêtement optique	HDC™ et Aqua-Dura, correction de phase P40
Compensation dioptrique	± 4 dpt
Distance interoculaire réglable	56 - 74 mm
Température de service (électrique)	-20 °C à +55 °C
Température de service (mécanique)	-30 °C à +55 °C
Température de stockage	-40 °C à +85 °C
Étanchéité	Jusqu'à 5 m de profondeur
Matériau du boîtier	Magnésium coulé sous pression avec revêtement caoutchouc
Portée de mesure	Environ 10 m - 1825 m / 2000 yd
Précision de mesure	±1 m à 500 m, ±2 m à 1000 m, ±0,5 % au-delà
Affichage	LED à 4 chiffres
Alimentation	Pile ronde lithium 3 V type CR2
Autonomie de la pile	Environ 2000 mesures à 20 °C
Laser	Invisible, classe 1 (sans danger pour les yeux)
Dimensions (L × H × P)	127 × 81 × 177 mm
Poids (avec pile)	Environ 950 g
Fonctions principales	Télémètre laser, compensation balistique (ABC®), mode Scan, affichage des conditions atmosphériques
Entretien et nettoyage	Nettoyer les lentilles avec un chiffon humide non pelucheux ; ne pas utiliser d'alcool ni de produits chimiques
Sécurité	Ne pas regarder directement le soleil ou des sources lumineuses intenses ; laser inoffensif pour les yeux
Pièces détachées et réparabilité	Pièces de rechange disponibles via le service après-vente Leica ; ne pas ouvrir l'appareil
Élimination	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte pour recyclage
Accessoires fournis	Courroie de port, housse, couvercles de protection, carte mémoire microSD 2 Go, adaptateur, pincette, certificat d'authenticité

FOIRE AUX QUESTIONS - GEOVID 42 HDB LEICA

Comment mesurer une distance avec les jumelles Leica GEOVID 42 HDB ?

Pour mesurer une distance, visez l'objet, appuyez sur le bouton principal/de déclenchement (7) pour activer le télémètre, puis relâchez. Le repère de cible apparaît. Visez à nouveau et appuyez une seconde fois pour obtenir la mesure. La distance s'affiche à l'écran.

Comment régler la compensation dioptrique ?

Tournez les deux bagues de compensation dioptrique (4) sur zéro. Faites la mise au point sur un objet éloigné avec la molette centrale. Activez le repère cible avec le bouton principal. Réglez la bague droite (index rouge) pour que le repère soit net dans l'optique droite, puis affinez avec la molette centrale. Enfin, réglez la bague gauche pour la netteté dans l'optique gauche.

Comment changer la pile des jumelles ?

Ouvrez le couvercle du compartiment de pile (11) en tournant dans le sens antihoraire avec une pièce de monnaie. Insérez une pile ronde lithium 3 V type CR2, borne + vers l'avant. Refermez en tournant dans le sens horaire. Retirez la pile si vous n'utilisez pas les jumelles pendant longtemps.

Que faire si l'affichage est flou ?

Si l'affichage est flou, la compensation dioptrique est probablement incorrecte. Refaites la procédure de réglage dioptrique décrite dans la notice. Assurez-vous également que les œilletons sont correctement réglés (pour porteurs de lunettes ou non).

Comment utiliser le mode Scan ?

En mode normal, maintenez le bouton principal enfoncé lors de la deuxième pression. Après environ 2,5 secondes, l'appareil passe en mode Scan et effectue des mesures en continu. Une nouvelle valeur s'affiche toutes les secondes. Le mode Scan est idéal pour les cibles mobiles.

Comment nettoyer les lentilles des jumelles ?

Enlevez d'abord les particules grossières avec un pinceau doux ou en soufflant. Pour les traces de doigts, utilisez un chiffon humide non pelucheux, puis essuyez avec une peau de chamois propre. N'exercez pas de pression et n'utilisez pas d'alcool ou de produits chimiques.

Quelle est la portée maximale de mesure ?

La portée maximale est d'environ 1825 mètres ou 2000 yards, dans des conditions de bonne visibilité et avec une cible réfléchissante (par exemple un mur blanc). La portée peut être réduite par des conditions météorologiques défavorables ou une cible peu réfléchissante.

Comment régler une courbe balistique personnalisée ?

Calculez la courbe balistique sur le site Leica (www.leica-camera.com) et téléchargez-la sur une carte mémoire microSD. Insérez la carte dans le logement prévu sous le couvercle de la pile. Ensuite, dans le menu, sélectionnez 'Cord' pour utiliser la courbe personnalisée. Une seule courbe peut être enregistrée sur la carte.

Que signifie l'affichage clignotant ?

Un affichage clignotant indique généralement une pile usagée. Remplacez la pile par une neuve (type CR2). Vous disposez encore d'environ 50 mesures avant que l'appareil ne cesse de fonctionner.

Les jumelles sont-elles étanches ?

Oui, les Leica GEOVID 42 HDB sont étanches jusqu'à 5 mètres de profondeur. Le boîtier est rempli d'azote pour éviter la buée à l'intérieur. Elles peuvent être utilisées dans des conditions humides sans problème.

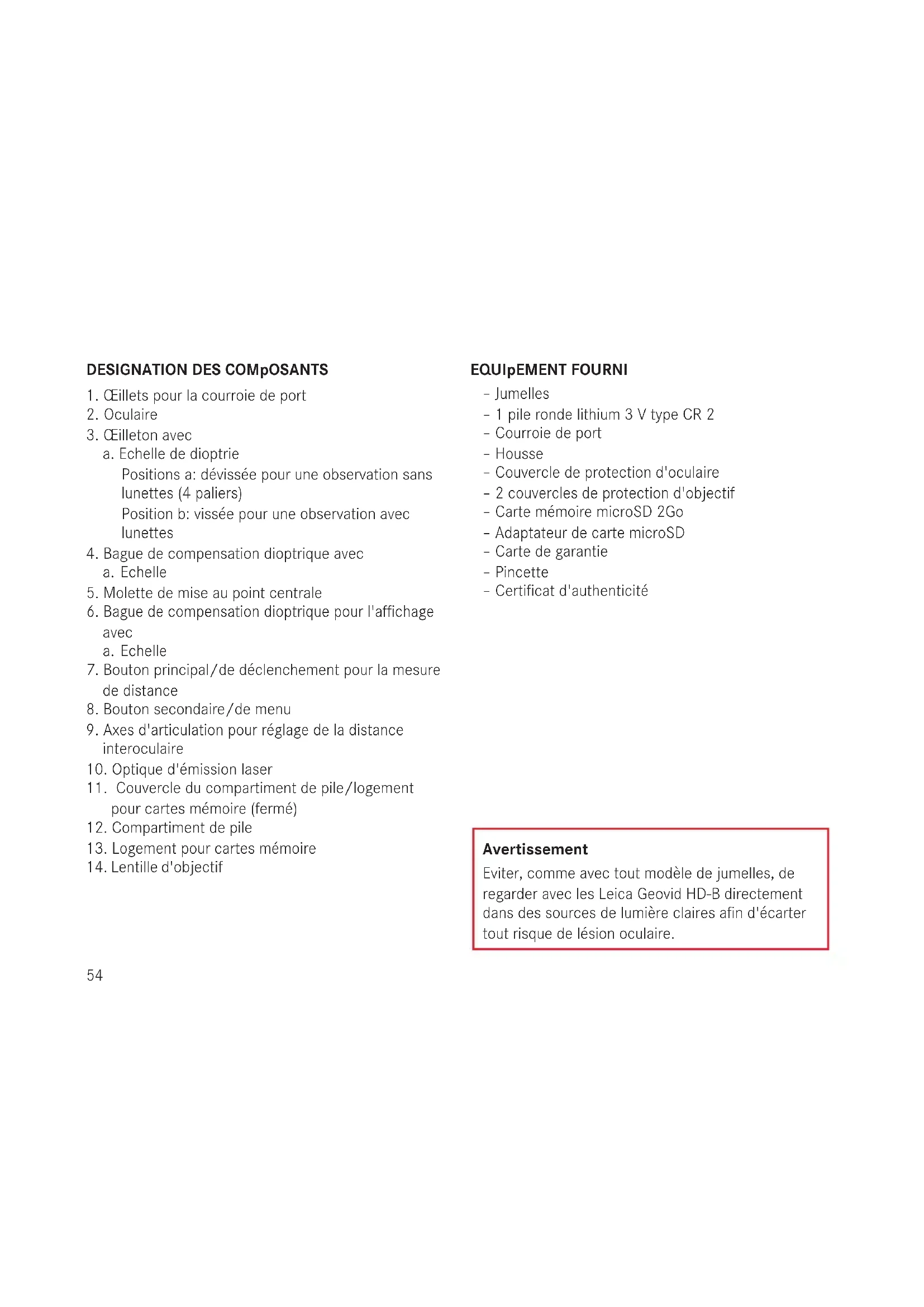

MODE D'EMPLOI GEOVID 42 HDB LEICA

1. Œillets pour la courroie de port
2. Oculaire
3. Œilleton avec

a. Échelle de dioptrie

Position a : dévissée pour une observation sans lunettes (4 paliers)

Position b : vissée pour une observation avec lunettes

1. Bague de compensation dioptrique avec

a. Échelle

1. Molette de mise au point centrale
2. Bague de compensation dioptrique pour l'affichage avec

a. Échelle

1. Bouton principal/de déclenchement pour la mesure de distance
2. Bouton secondaire/de menu
3. Axes d'articulation pour réglage de la distance interoculaire
4. Optique d'émission laser
5. Couvercle du compartiment de pile/logement pour cartes mémoire (fermé)
6. Compartiment de pile
7. Logement pour cartes mémoire
8. Lentille d'objectif

ÉQUIPEMENT FOURNI

Jumelles - 1 pile ronde lithium 3 V type CR2, courroie de port, housse, couvercle de protection d'oculaire, 2 couvercles de protection d'objectif, carte mémoire microSD 2 Go, adaptateur de carte microSD, carte de garantie, pincette, certificat d'authenticité.

Avertissement

Éviter, comme avec tout modèle de jumelles, de regarder avec les Leica Geovid HD-B directement dans des sources de lumière claires afin d'écarter tout risque de lésion oculaire.

AVANT-PROPOS

Chère cliente, cher client, partout dans le monde, le nom de Leica est synonyme de qualité optimale, de haute précision, de grande fiabilité et de durabilité.

Nous espérons que vous prendrez grand plaisir à utiliser vos nouvelles jumelles Leica Geovid HD-B. Ces jumelles à télémètre intégré émettent des impulsions infrarouges invisibles et inoffensives pour les yeux. Elles utilisent la partie du signal réfléchie pour calculer la distance d'un objet à l'aide du microprocesseur intégré. En outre, elles tiennent compte des conditions environnementales et d'utilisation. Sur la base de ces conditions et des distances mesurées, elles peuvent calculer et afficher les corrections du point de visée, les positions de cliquet du réticule d'une lunette de visée ou les distances horizontales équivalentes correspondant à différentes courbes balistiques sélectionnables et librement programmables.

Afin que vous puissiez exploiter toutes les fonctionnalités de cet appareil haute performance polyvalent, nous vous recommandons de lire d'abord ce mode d'emploi.

ÉLIMINATION DES APPAREILS ÉLECTRIQUES ET ÉLECTRONIQUES

(applicable à l'UE ainsi qu'aux autres pays européens avec des systèmes de collecte distincts)

Cet appareil contient des composants électriques et/ou électroniques et ne peut donc pas être jeté dans les ordures ménagères ordinaires. Il doit être déposé à un point de collecte municipal adapté afin d'y être recyclé. Ce dépôt est gratuit.

Si l'appareil contient des piles ou des accumulateurs remplaçables, ils doivent être préalablement retirés et, le cas échéant, éliminés séparément conformément aux règlements en vigueur (à cet égard, voir les instructions correspondantes dans le mode d'emploi de l'appareil).

D'autres informations à ce sujet sont disponibles auprès de l'administration municipale, de la société de traitement des déchets ou du magasin dans lequel vous avez acheté cet appareil.

TABLE DES MATIÈRES

Description des pièces 54 Livraison 54 Diagramme arborescence / schéma de commande 53 Avant-propos 55 Élimination des appareils électriques et électroniques 55 Possibilités d'utilisation 57 Mise en place du couvercle de protection d'objectif 57 Fixation de la courroie de port et du couvercle de protection de l'oculaire 57 Insertion et changement de la pile 58 État de charge de la pile 59 Réglage de l'œilleton / Utilisation avec et sans lunettes 60 Réglage de la distance interoculaire 60 Mise au point / compensation dioptrique 61 Notions de base de la commande des menus 62 Réglage de l'unité de mesure désirée 62 Mesure des distances 63 Mode Scan 64 Portée et précision 65 Affichage des conditions atmosphériques 66 Définition de la courbe balistique 67 Réglage de la distance du tir dans le mille 68 Affichage de la courbe balistique réglée et de la distance du tir dans le mille 69

Compensation balistique 69 Distance horizontale équivalente 70 Point de visée 70 Correction du point d'impact par réglage de l'élévation (réglage clic/MOA) 71 Réglage et sélection de la compensation balistique 71 Affichage et vérification des paramètres balistiques réglés 72 Utilisation d'autres courbes balistiques 72 Entretien/nettoyage 75 Pièces de rechange 75 Que faire quand 76 Caractéristiques techniques 77 Leica Akademie 78 Service d'information Leica 78 Service après-vente Leica 79 Annexe / tableaux balistiques 210

POSSIBILITÉS D'UTILISATION

Les jumelles Leica Geovid HD-B sont protégées par un boîtier solide en magnésium, qui permet de les utiliser dans les conditions les plus difficiles. Vous ne devez donc pas craindre l'humidité : elles sont parfaitement étanches jusqu'à 5 m de profondeur et le boîtier rempli d'azote évite au système optique intérieur de s'embuer.

MISE EN PLACE DU COUVERCLE DE PROTECTION D'OBJECTIF

Pour le montage des deux couvercles de protection d'objectif, vous devez tirer les anneaux de caoutchouc du couvercle du côté de l'objectif au-dessus des tubes des jumelles, de manière à ce que les couvercles se déplient vers le bas.

MISE EN PLACE DE LA COURROIE DE PORT ET DU COUVERCLE DE PROTECTION D'OCULAIRE

Remarque :

Si vous souhaitez fixer le couvercle de protection d'oculaire à la courroie de port, vous devez enfiler cette dernière dans l'œillet du couvercle de protection avant de l'attacher au côté gauche des jumelles.

INSERTION ET REMPLACEMENT DE LA PILE

Les jumelles Leica Geovid HD-B sont alimentées par une pile ronde au lithium de 3 volts (type CR2).

1. Ouvrez le couvercle (11) du compartiment de pile (12) en le faisant tourner, par exemple à l'aide d'une pièce de monnaie, dans le sens inverse des aiguilles d'une montre.
2. Insérez la pile, avec la borne « plus » vers l'avant (conformément à l'illustration dans le compartiment de la pile).
3. Refermez le couvercle en tournant dans le sens des aiguilles d'une montre.

Remarques :

• Le froid diminue les performances de la pile. Par conséquent, à basse température, les jumelles doivent être portées le plus près possible du corps et utilisées avec une pile neuve.
• Retirez la pile des jumelles si vous pensez ne pas les utiliser pendant une longue période.
• Les piles doivent être stockées dans un endroit frais et sec.

Attention :

• Ne jetez jamais les piles au feu, ne les chauffez pas, ne les rechargez pas, ne les démontez pas et ne les cassez pas.
• Ne jetez pas les piles usagées avec les ordures ménagères ordinaires car elles contiennent des substances toxiques nuisibles pour l'environnement. Pour autoriser un recyclage correct, remettez-les à un commerçant ou éliminez-les avec les ordures spéciales dans un collecteur.

ÉTAT DE CHARGE DE LA PILE

Une nouvelle pile permet d'effectuer plus de 2000 mesures à 20°C.

Les conditions d'utilisation peuvent influencer considérablement la durée de vie de la pile. Par exemple, les basses températures et une utilisation fréquente du mode Scan (voir p. 61) réduisent la durée de vie de la pile.

Une pile usagée est signalée par un clignotement de l'affichage des valeurs de mesure et du repère de cible. Lorsqu'il commence à clignoter, vous disposez encore d'environ 50 mesures, avec une portée toutefois de plus en plus réduite.

Leica conseille d'utiliser des piles de marque.

Vous pouvez régler aisément les œilletons d'oculaire (1) en les faisant tourner (ils s'encliquètent dans la position choisie). Vous pouvez également les détacher pour un nettoyage approfondi. Pour une observation avec lunettes (figure A), ils doivent rester en position entièrement vissée. Pour une observation sans lunettes, vous devez les dévisser en les faisant tourner dans le sens inverse des aiguilles d'une montre. Quatre positions sont disponibles (figure B) pour un réglage optimal. Si les oculaires sont très sales, il est conseillé de retirer les œilletons pour le nettoyage (figure C). Vous pouvez les ôter aisément lorsqu'ils sont totalement dévissés.

RÉGLAGE DE LA DISTANCE INTEROCULAIRE

Plier les jumelles autour de l'axe d'articulation (9) permet de régler la distance interoculaire. La distance est correcte lorsque les champs visuels gauche et droit se fondent en une image circulaire.

MISE AU POINT / COMPENSATION DIOPTRIQUE

La mise au point des jumelles Leica Geovid HD-B sur des objets situés à des distances différentes s'effectue à l'aide de la bague de mise au point centrale (5).

Pour la compensation d'une amétropie individuelle pour une observation sans lunettes et pour la mise au point des repères cibles, vous pouvez utiliser les deux bagues de compensation dioptrique (4).

Respectez scrupuleusement les étapes suivantes. Elles sont nécessaires pour que vous puissiez tirer pleinement parti des performances de l'optique.

1. Faites tourner les deux bagues de compensation dioptrique (4) sur leur position zéro.
2. En observant avec les deux yeux, faites la mise au point sur un objet très éloigné à l'aide de la bague de mise au point centrale.
3. Grâce au bouton principal/de déclenchement (7), activez les repères cibles.

1. Une fois les repères affichés, réglez la bague de compensation dioptrique droite (4, index rouge) (tout en observant toujours avec les deux yeux) de manière à ce que les repères cibles apparaissent nettement dans l'optique droite.
2. Ensuite, réglez avec précision la netteté de l'image dans l'optique droite à l'aide de la molette de mise au point centrale (avec les repères cibles affichés, mais cette fois en observant uniquement avec l'œil droit).
3. Enfin, réglez de manière optimale la netteté de l'image dans l'optique gauche à l'aide de la bague de compensation dioptrique gauche (4).
4. Les valeurs "+" ou "-" réglées sont affichées sur les échelles dioptriques (4a).

Remarque :

Lorsque vous observez uniquement du côté droit ou gauche, vous devez fermer l'œil opposé ou simplement maintenir la moitié correspondante des jumelles vers l'avant sur l'objectif.

NOTIONS DE BASE DE LA COMMANDE DES MENUS

Ceci s'applique à tous les réglages :

• Le menu principal comprend quatre options : affichage en yards/mètres (USEU), courbe balistique (bolL), distance du tir dans le mille (Sld) et compensation balistique (ABC). Ces fonctions sont détaillées dans les sections suivantes.
• Le menu principal et les différentes options de réglage s'affichent en boucle, c'est-à-dire que vous pouvez afficher toutes les options en continuant d'appuyer sur les touches.

RÉGLAGE DE L'UNITÉ DE MESURE DÉSIRÉE

Les jumelles Leica Geovid HD-B peuvent être réglées sur le système de mesure impérial américain (US) ou sur le système métrique (EU) pour la mesure de la distance/température/pression atmosphérique : yards et pouces/Fahrenheit/inHG (pouces de mercure) ou mètres et centimètres/Celsius/millibars.

Ce réglage se répercute également sur le point de visée, les courbes balistiques et les distances du tir dans le mille. En usine, les jumelles Leica Geovid HD-B sont réglées sur les yards.

Réglage

Appuyez longuement sur le bouton secondaire/de menu (2) (≥ 3 s).

L'optidEL EU (clignotant) s'affiche.

Appuyez sur le bouton principal/de déclenchement (7) pour sélectionner l'unité de mesure désirée.

Le réglage effectué reste affiché à l'écran : si le système métrique est sélectionné, un point apparaît à côté des repères de cible en bas à droite.

1. Enregistrez le réglage en appuyant brièvement sur le bouton secondaire/de déclenchement.

Le réglage enregistré reste allumé pour confirmation, puis l'option suivante s'affiche (bALL = courbe balistique) avant de s'éteindre si aucun autre réglage n'est effectué.

MESURE DE LA DISTANCE

Pour mesurer la distance d'un objet, vous devez le viser précisément. Procédez comme suit :

1. Appuyez sur le bouton principal/de déclenchement (7). Le télémètre s'active.

Le repère de visée apparaît.

Lorsque vous relâchez le bouton principal/de déclenchement, le repère de cible reste allumé pendant environ 6 secondes. Si vous le maintenez enfoncé, le repère de cible reste allumé.

1. Visez l'objet pendant que le repère de visée est allumé.
2. Rappuyez sur le bouton principal/de déclenchement.

a. Le repère de cible s'éteint brièvement pendant la mesure. b. La valeur de mesure s'affiche.

Tant que le repère de cible est allumé, vous pouvez effectuer une nouvelle mesure à tout moment en rappuyant sur le bouton principal/de déclenchement.

Le symbole suivant s'affiche : -- - -- lorsque

• l'objet se situe à moins de 10 mètres/yards ou
• la portée a été dépassée ou
• l'objet ne reflète pas suffisamment la lumière. Lorsque l'affichage est éteint, le système de mesure de la distance se désactive automatiquement.

MODE SCAN

Les jumelles Leica Geovid HD-B permettent également d'effectuer des mesures en continu (mode Scan) : maintenez le bouton principal/de déclenchement (7) enfoncé lors de la deuxième pression.

Après environ 2,5 secondes, l'appareil passe en mode Scan et effectue des mesures en continu. Le mode Scan est indiqué par un changement de l'affichage : au bout d'environ 1 seconde, une nouvelle valeur de mesure est indiquée.

Le mode Scan est particulièrement pratique pour les mesures concernant des cibles petites et mouvantes.

Remarques :

En mode Scan, la valeur de correction n'est affichée qu'après la dernière mesure. En mode Scan, la consommation est plus élevée qu'en mode normal en raison des mesures permanentes.

PORTÉE ET PRÉCISION

La portée des jumelles Leica Geovid HD-B s'étend jusqu'à ±1825 m/2000 yds. La portée maximale est atteinte avec des objets cibles qui assurent une bonne réflexion et avec une visibilité d'environ 10 km/6,2 miles.

Remarque :

Pour la saisie d'objets très lointains, il est conseillé de tenir les jumelles fermement et/ou de les poser.

La portée est influencée par les facteurs suivants :

Portée supérieure	inférieure
Couleur	blanc noir
Angle par rapport à l'objet	vertical aigu
Taille de l'objet	grand petit
Lumière du soleil	faible (nuageux) forte (soleil de midi)
Conditions	claires brumeuses
Structure de l'objet	homogène (mur) hétérogène (buisson, arbre)

La portée et la précision suivantes peuvent être obtenues avec un temps ensoleillé et une bonne visibilité :

Portée	de 10m/yd à env. 1825m/2000yd
Precision	env. ±1m/yd à 500m/yds env. ± 2m/yds à 1000m/yds env. ± 0,5% au-delà de 1000m/1000yds

AFFICHAGE DES CONDITIONS ATMOSPHÉRIQUES

Pour un calcul précis de la position du point d'impact (voir section suivante), les jumelles Leica Geovid HD-B calculent également trois importantes informations complémentaires pendant la mesure de la distance : l'angle de tir, la température et la pression atmosphérique. Vous pouvez afficher les valeurs correspondantes à tout moment.

Appuyez une fois brièvement sur le bouton secondaire/de menu (8).

• Le repère de cible apparaît pendant un court instant (si la mesure de la distance n'était pas préalablement activée), après quoi les paramètres suivants sont affichés pendant 2 s chacun, à la place de la distance :
• l'angle de tir
• la température
• la pression atmosphérique

Remarque :

Si le boîtier des jumelles Leica Geovid HD-B présente un écart de température important avec son environnement, par exemple lors du passage d'un intérieur chauffé à l'extérieur, il peut être nécessaire d'attendre 30 min avant que les capteurs de mesure internes puissent calculer la température environnementale correcte.

DÉFINITION DE LA COURBE BALISTIQUE

Pour adapter le calcul de la distance horizontale équivalente (EHR, voir p. 70), du point de visée (HOLD, voir p. 70) ou du réglage du réticule (NOA, voir p. 71) à différents calibres, ainsi qu'au type et poids de projectile, vous pouvez choisir parmi 12 courbes balistiques.

Pour ce faire, vous trouverez en annexe 6 tableaux, trois pour les distances du tir dans le mille en mètres et trois pour les distances en yards.

Dans le tableau correspondant à la distance de tir dans le mille définie, recherchez la courbe balistique la plus proche des indications du fabricant des munitions en termes de position du point d'impact.

Exemple :

Si la lunette de visée de l'arme est réglée sur 100 mètres, utilisez le tableau 1. Le point d'impact pour les munitions utilisées est de 15,0 cm à 200 m, selon le fabricant des munitions. Dans la colonne correspondante, cela coïncide avec la valeur 14,5 cm à la ligne EU7, ce qui constitue la courbe balistique adaptée.

Remarque :

Lorsque vous utilisez la fonction balistique des jumelles Leica Geovid HD-B à des distances supérieures à 300 m/300 yards, il est conseillé de calculer les données balistiques de vos munitions dans la pratique, afin de pouvoir choisir la courbe appropriée.

Commencez par l'étape 1., si vous n'avez pas encore affiché la commande de menu, ou par l'étape 3., si vous avez déjà réglé l'unité de mesure et si l'affichage bAI clignote.

1. Appuyez longuement sur le bouton secondaire/de menu (8) (≥ 3 s). L'option s'affiche.
2. Appuyez une fois brièvement sur le bouton secondaire/de menu (< 2 s).

L'affichage passe à (courbes balistiques).

1. Appuyez sur le bouton principal/de déclenchement (7).

L'affichage passe à - U51 ou -EU

1. Sélectionnez la courbe balistique désirée en appuyant plusieurs fois brièvement sur le bouton principal/de déclenchement, à savoir
2. US1 à US2 ou
3. EUI à EUIÉ ou

si vous souhaitez afficher la distance sans correction du point d'impact (ABC)

• OFF.
• Enregistrez le réglage en appuyant brièvement sur le bouton secondaire/de déclenchement.
• Le réglage enregistré reste allumé pour confirmation pendant 4 s, puis l'option Sd s'affiche avant de s'éteindre si aucun autre réglage n'est effectué.

Si une courbe balistique est réglée, la valeur de distance est d'abord affichée pendant 2 s après chaque mesure de distance, suivie de la valeur de correction calculée, pendant 6 s.

RÉGLAGE DE LA DISTANCE DU TIR DANS LE MILLE

Commencez par l'étape 1., si vous n'avez pas encore affiché la commande de menu, ou par l'étape 3., si vous avez déjà défini la courbe balistique et si l'affichage Sld clignote.

1. Appuyez longuement sur le bouton secondaire/de menu (8) (≥ 3 s).

L'optique EU s'affiche.

1. Appuyez deux fois brièvement sur le bouton secondaire/de menu (< 2 s).

L'affichage au-dessus de ll pour atteindre Sd.

1. Sélectionnez la distance de tir dans le mille désirée en appuyant plusieurs fois sur le bouton principal/de déclenchement (7).
2. [m], -200[m] ou
3. GEE [m] ou
4. [y] ou
5. 200 [y] ou -300[y].
6. Enregistrez le réglage en appuyant brièvement sur le bouton secondaire/de déclenchement.

Le réglage enregistré reste allumé pendant 4 s pour confirmation, puis RBC s'affiche avant de s'éteindre.

AFFICHAGE DE LA COURBE BALISTIQUE RÉGLÉE ET DE LA DISTANCE DU TIR DANS LE MILLE

Si vous souhaitez vérifier vos réglages, p. ex. en raison d'une modification de la situation ou en raison d'un délié entre les applications, vous pouvez réafficher rapidement les 3 valeurs à tout moment.

Appuyez deux fois brièvement sur le bouton secondaire/de menu (8).

• Sous le repère de cible, les indications suivantes apparaissent consécutivement (au lieu de la distance) pendant env. 2 s chacune
• la courbe balistique réglée
• la distance du tir dans le mille réglée
• la compensation balistique réglée

COMPENSATION BALISTIQUE (ABC®)

La technologie Advanced Ballistic Compensation (ABC) des jumelles Leica Geovid HD-B permet d'afficher sur demande l'une des trois valeurs balistiques suivantes après la distance mesurée :

distance horizontale équivalente (H) - point de visée correspondant (HOL) - nombre de clics nécessaires sur le réglage rapide du réticule

Le point de visée et la valeur EHE affichés tiennent compte des éléments suivants :

a. distance mesurée avec la cible, b. angle de tir de l'arme, c. courbe balistique réglée, d. valeurs de température et de pression atmosphérique mesurées, e. distance du tir dans le mille réglée.

Remarques :

Le calcul des valeurs indiquées repose sur la courbe balistique préalablement sélectionnée (voir p. 67). Pour des raisons de sécurité, les valeurs de compensation balistique ne sont pas indiquées au-delà d'une distance de 800 m / 875 yds. En outre, seule la distance réellement mesurée est affichée.

Important :

• N'oubliez pas qu'à grande distance, l'influence de tous les facteurs pertinents d'un point de vue balistique augmente considérablement, ce qui peut entraîner des écarts importants. Les valeurs balistiques affichées ne constituent donc qu'une indication !
• Indépendamment de l'utilisation de ces informations, l'évaluation de chaque situation de chasse relève de votre responsabilité !

DISTANCE HORIZONTALE ÉQUIVALENTE

Les tirs sur des cibles en hauteur ou en contrebas sont soumis à des conditions balistiques différentes. Ils nécessitent donc l'utilisation de la distance horizontale équivalente (Equivalent Horizontal Range) qui est différente de la distance effective avec la cible (c'est-à-dire visible).

Remarque :

Même les mesures horizontales peuvent renvoyer des valeurs différentes des distances mesurées de manière "normale", par exemple en cas de déviation de la température et/ou de la pression atmosphérique par rapport aux valeurs moyennes programmées.

POINT DE VISÉE

Le point de visée est le point utilisé pour viser avec l'arme en lieu et place du point de mire réel, afin de compenser la déviation causée par la trajectoire du tir (p. ex. en cas d'utilisation d'un réticule de chasse classique).

Grâce à l'affichage du point de visée, les jumelles Leica Geovid HD-B peuvent vous aider à tirer avec une précision nettement accrue lors de la chasse.

Outre la distance, les conditions environnantes mentionnées à la section précédente et la courbe balistique sélectionnée sont utilisées pour le calcul.

Remarque :

La valeur de point de visée/valeur d'impact affichée est toujours indiquée en rapport avec la distance vous séparant de la cible.

Exemple : Si l'affichage indique 300m H30, vous devriez vous placer 30cm plus haut que la normale par rapport à l'objet.

CORRECTION DU POINT D'IMPACT PAR RÉGLAGE DE L'ÉLÉVATION (réglage clic/MOA)

Les déviations de la position du point d'impact peuvent être compensées par un réglage correspondant du réticule sur votre lunette de visée. Les jumelles Leica Geovid HD-B peuvent, en tenant compte de la distance mesurée, de la trajectoire de tir et de la distance du tir dans le mille réglée, afficher le réglage nécessaire pour y parvenir, c'est-à-dire le nombre correspondant de clics. Pour différentes élévations, vous pouvez indiquer si les incréments des clics doivent se baser sur

• une graduation selon la norme internationale MOA (Minutes Of Angle) ou
• des incréments de 5 ou 10 centimètres.

RÉGLAGE ET SÉLECTION DE LA COMPENSATION BALISTIQUE

Commencez par l'étape 1., si vous n'avez pas encore affiché la commande de menu, ou par l'étape 3., si vous avez déjà défini la distance du tir dans le mille et si l'affichage ABC clignote.

1. Appuyez longuement sur le bouton secondaire/de menu (8) (≥ 2 s). L'optique s'affiche.
2. Appuyez trois fois brièvement sur le bouton secondaire/de menu (< 2 s). L'affichage passe au-dessus de LL et Sd pour atteindre ABC.
3. Sélectionnez le réglage balistique désiré en appuyant plusieurs fois sur le bouton principal/de déclenchement (7).
4. EHT, ou HOLD ou
5. H (1 MOA), ou -13 (1/3 MOA), ou -14 (1/4 MOA), ou

-5

1. Enregistrez le réglage en appuyant brièvement sur le bouton secondaire/de déclenchement.
2. Le réglage enregistré reste allumé 4 s pour confirmation et s'éteint ensuite.

AFFICHAGE ET VÉRIFICATION DES PARAMÈTRES BALISTIQUES RÉGLÉS

Si vous souhaitez vérifier vos réglages, vous pouvez afficher les valeurs à tout moment. Appuyez deux fois brièvement sur le bouton secondaire/de menu (8).

• Sous le repère de cible, les indications suivantes apparaissent consécutivement (au lieu de la distance) pendant env. 2 s chacune :

- la courbe balistique réglée (voir p. 67)

- la distance du tir dans le mille réglée (voir p. 68)

• - la compensation balistique réglée (voir p. 71)

Si toutes les fonctions balistiques sont désactivées

(bALL = OFF), seul le réglage US ou EU est affiché.

UTILISATION D'AUTRES COURBES BALISTIQUES

Si la combinaison arme/munition prévue n'est prise en charge par aucune des 2 × 12 courbes balistiques programmées, les jumelles Leica Geovid HD-B permettent également de définir des courbes balistiques personnalisées. Elles peuvent être calculées précisément sur la base des données de laboratoire que vous indiquez en ligne, notamment le calibre, le poids des munitions, etc., puis téléchargées sur la carte mémoire Micro-SD pour que vous puissiez les utiliser dans les jumelles une fois la carte installée.

Cette opération s'effectue en trois étapes :

A. Calcul et copie de la courbe balistique désirée sur la carte mémoire.

Dans la section des produits d'observation sur la page d'accueil de Leica Camera AG, à l'adresse www.leica-camera.com, vous trouvez :

• une description relative à la saisie des informations/valeurs nécessaires au calcul d'une courbe balistique,
• le masque de saisie correspondant,
• une description de la procédure de téléchargement, c'est-à-dire le transfert de la courbe balistique calculée sur la carte mémoire.

B. Insertion de la carte mémoire dans les jumelles. Le logement pour carte mémoire (13) se trouve dans le compartiment à piles (12). Il est ainsi protégé contre la détérioration, les salissures et l'eau.

1. Ouvrez le couvercle (11) du compartiment à piles (12) en le tournant dans le sens antihoraire, par exemple à l'aide d'une pièce de monnaie.
2. Retirez la pile.
3. Glissez la carte mémoire dans le logement, les contacts dirigés vers l'avant et vers le bas, jusqu'à ce qu'elle s'enclenche.
4. Insérez la pile, la borne « plus » vers l'avant (conformément à l'illustration dans le compartiment à piles).
5. Refermez le couvercle en tournant dans le sens horaire.

Pour retirer la carte mémoire, répétez les opérations dans l'ordre inverse. Utilisez la pincette fournie.

C. Utilisation de la courbe balistique enregistrée sur la carte mémoire

Si une carte mémoire contenant une courbe balistique est installée dans les jumelles, vous pouvez également sélectionner cette courbe de la manière décrite à la section « Réglage de la courbe balistique » à la page 67.

Lorsque vous appuyez sur le bouton principal/de déclenchement (7), l'option « Cord » s'affiche alors en premier.

L'avertissement suivant peut s'afficher en lieu et place :

• « Err » si vous sélectionnez le menu « Cord », mais que la carte est ensuite retirée ou encore défectueuse ou illisible. Dans ce cas, « Cord » s'éteint.
• « Err » si la carte mémoire ne contient aucune courbe balistique.
• « Err » si la courbe balistique enregistrée sur la carte mémoire contient des données incorrectes.

Le reste de la procédure est exactement identique à celle relative aux courbes balistiques préprogrammées.

Remarque :

Si une carte mémoire est insérée, vous pouvez néanmoins régler à tout moment l'une des courbes balistiques préprogrammées. Vérifiez donc toujours vos réglages.

Remarques :

Pour des raisons de sécurité, c'est-à-dire pour éviter toute erreur, une seule courbe balistique peut être enregistrée sur la carte. - Lorsque vous utilisez la courbe balistique de la carte mémoire, des distances maximales de 925 m / 1000 yds sont affichées. - Le nombre de modèles de cartes microSD vendus dans le commerce est trop élevé pour que Leica Camera AG puisse contrôler la compatibilité et la qualité de toutes les cartes. C'est pourquoi nous recommandons notamment les cartes "microSDHC™" du fabricant leader "SanDisk". - L'utilisation d'autres types de cartes ne devrait pas endommager les jumelles ni la carte. Toutefois, étant donné que les cartes génériques, en particulier, ne sont pas conformes aux normes microSD, Leica Camera AG ne peut pas garantir leur fonctionnement.

ENTRETIEN / NETTOYAGE

Il n'est pas nécessaire de prendre des précautions d'entretien particulières avec les jumelles Leica Geovid HD-B. Enlevez les particules grossières, telles que le sable, avec un pinceau fin ou en soufflant dessus. Traitez les empreintes digitales, etc. sur les lentilles d'objectif et d'oculaire d'abord avec un chiffon humide puis essuyez-les avec une peau de chamois douce propre ou avec un chiffon non pelucheux.

Important :

N'exercez pas de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

Le boîtier ne doit être nettoyé qu'à l'aide d'une peau de chamois humide. L'utilisation d'une lingette sèche risque de générer une charge statique. Il est interdit d'utiliser de l'alcool ou d'autres substances chimiques pour le nettoyage du boîtier ou de l'optique.

Toutes les jumelles Leica Geovid HD-B portent, outre l'indication de leur type, un numéro de série distinct. Veuillez, par mesure de sécurité, noter ce numéro dans votre documentation.

Attention :

L'appareil ne doit jamais être ouvert !

PIÈCES DE RECHANGE

Si vous avez besoin d'une pièce de rechange pour vos jumelles Leica Geovid HD-B, p. ex. un œilleton ou un couvercle de protection d'oculaire, contactez notre service après-vente ou votre représentant national Leica (adresse, voir carte de garantie).

QUE FAIRE QUAND...

Défaut Cause Remède
Pas d'image circulaire a. La pupille de l'utilisateur ne se trouν pas dans la pupille de sortie de l'oculaire. b. La position de l'oeilleton ne correspond pas au mode d'observation (avec/sans lunettes).	a. Corriger la position de l'œil. b. Corriger le réglage: les porteurs de lunettes replient l'oeilleton; les utilisateurs sans lunettes le laissent relevé (voir p. 60).
L'affichage est flou Compensation dioptrique	ue incorrecte Recommencer la compensat on dioptrique (voir p. 61)
Lors de la mesure de distance, l'affichage "-=" apparaît.	a. Portée dépassée ou non atteinte b. Degré de réflexion de l'objet insuffisant c. Mauvaises conditions environnementales (visibleité, etc.)	Tenez compte des indications sur la portée de mesure (voir p. 63)
L'affichage clignote ou la mesure est impossible	Pile usagée Remplacez la pile (voir p. 58)
L'affichage "Err" apparait	Erreur liée à l'utilisation de la carte mémoire	Vérifiez si - la carte mémoire utilisée est en bon état - les données qui y sont enregistrées sont correctes Pour plus d'informations à ce sujeit, voir p. 72

CARACTÉRISTIQUES TECHNIQUES

Grossissement	8x 10x
Diamètre d'objectif	42mm
Pupille de sortie	5,2mm / 13/64" 4,2mm / 11/64"
Indice crépusculaire	18,3, 20,5.
Luminosité géométrique	27,5, 17,6.
Champ de vision (à 1.000m) / angle de vue objectif	env.128m /142yds / 7,3° env. 113m /125yds / 6,5°
Distance longitudinale de la pupille de sortie	18mm / 45/64° 16mm / 25/32°
Limite de réglage rapproché	env. 5m/yds
Type de prisme	Prisme Perger
Couche anti-reflet sur les lentilles sur les prismes	High Durable Coating (HDC™) et revêtement hydrophobe Aqua-Dura sur la surface externe des lentilles, couche de correction de phase P40
Compensation dioptrique	±4dpt.
Oeilleton	Réglage par rotation, adaptation aux porteurs de lunettes, 4 crans, amovible pour un nettoyage aisé
Distance interoculaire	réglable, 56 - 74mm/ 27/32" - 229/32"
Température de service	Électrique: -20°C/-4°F à 55°C/131°F, mécanique: -30/-22°F à 55°C/131°F
Température de stockage	-40 à 85°C / -40 à 185°F
Etanchéité	étanchéité à 5m/yds de profondeur
Matériau du boîtier/châssis	Magnésium coulè sous pression, monture antidérapante en caoutchouc
Portée	env. 10m/yds - 1825m/2000yds
Precision de mesure	env. ±1m/yd à 500m/yds / env. ±2m/yds à 1000m/yds / env. ±0,5% au-delà de 1000m/1000yds
Affichage/Unité de mesure	LED à 4 chiffres/au besoin en mètres/centimètres ou yards/pouces
Pile	Pile ronde lithium 3V type CR2
Autonomie	env. 2.000 mesures à 20°C/68°F
Laser	Invisible, inoffensif pour les yeux selon EN et FDA classe 1
Divergence de faisceau laser	env. 0,5 x 2mrad
Durée de mesure maximale	env. 0,9s
Dimensions (I x H x P)	env. 127 x 81 x 177mm
Poids (avec pile)	env. 950g

LEICA AKADEMIE

Les différents séminaires présentent aux participants l'univers fascinant du savoir-faire Leica sous une forme moderne. Axés sur les applications, ils fournissent d'innombrables informations, astuces et suggestions pour la pratique.

Pour plus de renseignements sur le programme de formation courant :

Leica Camera AG

Leica Akademie

Oskar-Barnack-Str. 11

D35606 Solms

Tél. : [phone]

Fax : [phone]

[e-mail]

SERVICE D'INFORMATION LEICA

Le service d'information Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica :

Leica Camera AG

Customer Care

Support produit

Gewerbepark 8

35606 Solms

Tél. [phone]

Fax: [phone]

[e-mail]

SERVICE APRÈS-VENTE LEICA

Pour l'entretien de votre équipement Leica et en cas d'endommagement, le service après-vente de Leica Camera AG ou celui d'une des représentations nationales Leica (liste d'adresses sur la carte de garantie) se tient à votre disposition.

Leica Camera AG Customer Care Solmser Gewerbepark 8 D-35606 Solms Tél. : [phone] Fax : [phone] [e-mail]

INDICATION DES PIÈCES

Lorsque l'affichage s'éteint, le télémètre s'éteint automatiquement.

MODE SCAN

Avec votre Leica Geovid HD-B, vous pouvez également mesurer en mode continu (mode scan) :

• Dans les tableaux 1, 2 et 3, les distances sont indiquées en mètres et les valeurs de chute de balle en centimètres ; dans les tableaux 4, 5 et 6, elles sont indiquées en yards et en pouces.
• Toutes les valeurs se rapportent à :
• une pression atmosphérique de 1013 mbar
• une température de 20 °C, pour des tirs horizontaux

Remarques :

	GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL / CORREZIONE BALISTICA / CORRECCION DEL pUNTO DE REFERENCA / KORREKSJON HOLDEpUNKT / ПОПРавka TOCKI HABOДКИ
		EU1 EU	2 EU3 EU	4 EU5 EU	6 EU7 EU	8 EU9 EU	U10 EU1	1 EU12
ENTERNUNG (M) / TARGET RANGGE / DISTANCE DE LA CIBLE / MEETPUNTAFSTAND / DISTANZA DELL'OBJECTIVO / DISTANCA DEL OBJETIVO / MÁLAVSTAND / PACCTORHIME DU LÉMIA	0	-5,0 -5,0 -5	0 -5,0 -5,0	-5,0 -5,0	-5,0 -5,0 -5	0 -5,0 -5,0
	25	2,4 -2,1 -1	7 -1,3 -1,1	-0,7 -0,3	0,0 0,2 0,7	0,8 1,1
	50	0,3 0,2 1,0	1,6 2,0 2	7 3,3 3,8 4	2 5,0 5,3	5,8
	75	3,2 0,2 2,9	3,7 4,2 5,0	5,9 6,5 7	0 8,0 8,4 9	0
	100	2,3 3,1 4,0	4,8 5,5 6,4	7,3 7,9 8,5	9,5 10,0	10,8
	125	2,8 3,5 4,4	5,1 5,8 6,7	7,4 8,1 8,6	9,5 10,2	11,0
	150	2,5 3,2 3,8	4,4 5,1 5,7	6,3 6,8 7	2 8,0 8,7 9	4
	175	1,6 2,0 2,4	2,7 3,2 3,5	3,9 4,1 4	4,4 9 5,4 5	7
	200	0,0 0,0 0,0	0,0 0,0 0,0	0,0 0,0 0,0	0,0 0,0 0,0	0
	225	2,5 -2,9 -3	3 -3,9 -4,5	-4,9 -5,3	-5,6 -6,3 -6	-8 -7,4 -7,9
	250	5,8 -6,8 -7	7 -9,0 -10,3	-11,2 -12	0 -13,1 -14	-17,1 -18,2
	275	-10,0 -11,8	-13,4 -15,3	-17,5 -18	9 -20,5 -22,5 -25,0 -26	-30,8
	300	-15,1 -18,1	-20,2 -22,9	-26,1 -28	4 -31,0 -34,0 -37,5 -39	-45,7
	325	-21,3 -25,7	-28,4 -31,9	-36,6 -40	0 -43,5 -47	-5,0 -59,7	-63,6
	350	-28,7 -34,7	-37,9 -42,2	-49,2 -53	6 -58,2 -68,5 -69,4 -7	-2,6 -78,7	-84,9
	375	-37,3 -45,0	-48,7 -54,0	-63,9 -69	3 -75,1 -8	-6 -88,8 -9	-2,5 -100,7	-109,7
	400	-47,3 -57,2	-61,0 -67,	-80,9 -87	3 -94,2 -10	-114,7 -12	-26,2 -138,0
	425	-58,6 -71,6	-74,8 -81,9	-100,0 -1	07,5 -115,6 -124,7 -1	-35,3 -139,4	-155,2 -169,8
	450	-71,3 -88,1	-90,6 -98,6	-121,5 -130,1 -139,3	-149,9 -149,9 -1	-63,5 -166,5	-187,7 -205,8
	475	-85,7 -106,9	-108,5 -117,4	-145,3 -155,0 -1	-178,2 -195,2 -1	-246,4	-223,8 -246,4
	500	-102,3 -128,1	-128,6	-172,1 -182,9	-210,1 -230,4	-230,1 -263,7 -291,5

TABLEAU 3 : DISTANCE DE TIR DANS LE MILLE GEE (DISTANCE DE TIR LA PLUS FAVORABLE)

GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL / CORREZIONE BALISTICA / CORRECCION DEL pUNTO DE REFERENCA / KORREKSJON HOLDEpUNKT / ПОПРавка точки HABOДКИ

EU1 EU2 EU3 EU4 EU5 EU6 EU7 EU8 EU9 EU10 EU11 EU12

GEE 22 2 208 19 5 185 17 9 170 16 3 157 15 4 148 14 7 144

ENTERNUNG (M)/TARGET RANGE/ DISTANCE DE LA CIBLE/MELPUNTARSTAND / DISTANZA DELL'OBIETIVO / DISTANCA DEL'OBJECTIVO / MAL'VSTAND / PACCTORHIE DO LIEM

0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5,0 -5.2 2,1 -2,0 -1 7 -1,5 -1,5 -1,3 -1,1 -1,0 -0,9 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,7 -0,8 1,2 1,3 1,5 1,7 1,9 2,0 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,3 2,4 1,5 0,9 0,5 -0,3 -0,5 -1,0 1,5 0,9 0,5 -0,3 -0,5 -1,0 1,5 0,9 0,5 -0,3 -0,5 -1,0 1,5 0,9 0,5 -0,3 -0,5 -1,0 1,5 0,9 0,5 -0,3 -0,5 -1,0 1,1 0,5 -0,7 -1,7 -2,8 -3,4 -4,8 -5,4 -6,4 1,9 0,8 -0,6 -1,9 -3,1 -4,8 -6,4 -7 9 -8,9 -11,1 -12,2 -13,8 2,2 2,3 -2,0 -4 0 -6,0 -7,9 -10,3 -12,5 -14,5 -16,3 -19,3 -21,2 -23,5 250 -3,4 -5,8 -8 5 -11,4 -14,1 -17,2 -20,0 -22,9 -25,7 -29,6 -32,4 -35,5 275 -7,4 -10,7 -14,1 -17,9 -21,7 -25,5 -29,3 -33 4 -37,2 -41,9 -45,8 -49,8 300 -12,3 -16,9 -21,1 -25,8 -30,7 -35 6 -40,6 -45,9 -50,9 -56,4 -61,5 -66,5 325 -18,2 -24,4 -29,3 -35,0 -41,6 -47 7 -53,9 -60,5 -66,8 -73,0 -79,6 -86,1 350 -25,3 -33,3 -38,9 -45,6 -54,6 -61 9 -69,4 -77,3 -85,0 -9 2,0 -100,1 -109,1 375 -33,7 -43,5 -49,8 -57,6 -69,7 -78 3 -87,0 -96,4 -105,5 113,3 -128,7 -135,6 400 -43,5 -55,6 -62,1 -70,9 -87,0 -96 9 -106,9 -117,8 -128 4 -136,9 -150,7 -165,6 425 -54,5 -69,9 -76,0 -85,9 -106,5 -117,7 -129,2 -141,5 -154,2 -162,9 -181,2 -199,2 450 -67,0 -86,3 -91,9 -102,9 -128,4 -140,9 -153,7 -167,7 -183,5 -191,5 -215,3 -237,0 475 -81,2 -105,0 -109,9 -121,9 -152,6 -166,4 -180,7 -197,0 -216,3 -222,9 -252,9 -279,3 500 -97,5 -126,0 -130,0 -143,1 -179,8 -194,8 -210,8 -229,8 -252,7 -257,8 -294,3 -326,1 5CEE[m] 222 208 195 185 179 170 163 157 154 148 147 144

TABLEAU 4 : DISTANCE DE TIR DANS LE MILLE 100 Y

		GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOCELVAL /CORREZIONE BALISTICA / CORRECCION DEL pUNTO DE REFERENCA / KORREKSJON HOLDEpUNKT / IONGPABKA TOUCHNI HABODIKN
		US1 US2 US3 US4 US5 US6 US7 US8 US9 US10 US11 US12
ENTFERNUNG (M)/TARGET RANGE/ DISTANCE DEL CIRCLE/MELPUNTAFSTAND/DISTANZA DEL OBIEVITO/DISTANCA DEL ObIEVITO/MALAYSTAND/PACCTORHME DO LEM	0	-2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0	-2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1	-2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2.0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2.0 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0	-3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,	-3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1	-3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1
	25	-1,2 -1,2 -1,1 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2,2, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0	0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 -3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1, 0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0 25	-3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1 -3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1 25	-3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1 -3,7 -3,9 -6,1 -6,5 -7,9 -1,9 -9,8 -1,1,1,1,1,1,1,1,1, 0,-35,-37,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35,-35
	25	-1,6,5 -7,9 -7,9 -6 -1,3 -12,9 -14,5 -16,5 -18,5 -20,5 -22,6 -24,6 -26,-7-37,-36,-37,-38,-47,-44,-8,-47,-8,-51,-55,-8	-37,-34,-47,-44,-8,-47,-8,-51,-55,-8	-37,-34,-47,-44,-8,-47,-8,-51,-55,-8	-37,-34,-47,-8,-51,-55,-8	-37,-34,-47,-8,-51,-55,-8
	45	-20,2 -24,9 -28,0 -31,6 -37,-34,-48,-7-53,-57,-62,-36,-65,-7-71,-78,-3	-7-34,-47,-44,-8,-47,-8,-51,-55,-8	-7-34,-47,-8,-51,-55,-8	-7-34,-47,-8,-51,-55,-8	-7-34,-47,-8,-51,-55,-8
	45	-24.3 -29.9 -33.0 -37.1 -44.3 -48.7 -53.1 -57.6 -62.3 -65.7 -7-71.9 -78.3	-7-34.3 -47.1 -44.3 -48.7 -53.1 -57.6 -62.3 -65.7 -7-71.9 -78.3	-7-34.3 -47.1 -44.3 -48.7 -53.1 -57.6 -62.3 -65.7 -7-71.9 -78.8	-7-34.3 -47.1 -44.3 -48.7 -53.1 -57.6 -62.3 -65.7 -7-71.9 -78.8	-7-34.3 -47.1 -44.3 -48.7 -53.1 -57.6 -62.3 -65.7 -8-93.8 -8-96.9 -105.9	-7-34.3 -47.1 -44.3 -48.7 -53.1 -57.6 -62.3 -65.7 -8-96.9 -105.9	-7-34.3 -47.1 -44.3 -48.7 -53.1 -57.6 -62.3 -65.7 -8-96.9 -105.9	-7-34.3 -47.1 -44.3 -48.7 -53.1 -58.9 -62.3 -65.7 -8-96.9 -105.9	-7-34.3 -47.1 -44.3 -48.7 -53.1 -58.9 -62.3 -65.7 -8-96.9 -105.9

TABLEAU 5 : DISTANCE DE TIR DANS LE MILLE 200 Y

GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL /CORREZIONE BALISTICA / CORRECCION DEL pUNTO DE REFERENCA / KORREKSJON HOLDEpUNKT / IIOIPABKA TOCKN HABOДКИ
		US1 US2 US3 US4 US5 US6 US7 US8 US9 US10 US11 US12
ENTERNUNG (M)/TARGET RANGGE/ DISTANCE DE LA CIBLE/MELPUNTAFSTAND / DISTANZA DEL OBIETTIVO / DISTANCA DEL OBJETIVO /MALAYSTAND / PACCTORHNE DO LEM	0	-2,0 -2,0 -2	0 -2,0 -2,0	-2,0 -2,0	-2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 -2,0 1,0,0,0,0
	25	-1,1 -1,0 -0	8 -0,7 -0,7	-0,5 -0,4	-0,3 -0,2 -0,1	1,0,0,0,0
	50	0,4 -0,2 0,1	0,3 0,4 0,6	0,8 1,0	1,1 1,4 1,4	1,6
	75	0,2 0,4 0,7	1,0 1,1 1,4	1,7 1,9 2,1	1,2 4,2 5 2,7
	100	0,6 0,8 1,1	1,4 1,6 1,9	2,2 2,4 2,6	2,9 3,0 3,3
	125	0,8 1,0 1,3	1,5 1,7 2,0	2,3 2,5 2,6	2,9 3,1 3,4
	150	0,7 0,9 1,1	1,3 1,5 1,8	2,0 2,1 2,2	2,5 2,7 2,9
	175	0,5 0,6 0,7	0,8 1,0 1,1	1,2 1,3 1,4	1,5 1,7 1,8
	200	0,0 0,0 0,0	0,0 0,0 0,0	0,0 0,0 0,0	0,0 0,0 0,0
	225	0,7 -0,9 -1	0 -1,2 -1,4	-1,5 -1,7	-1,8 -1,9 -2,1	-2,3 -2,5
	250	-1,7 -2,1 -2	4 -2,8 -3,2	-3,5 -3,8	-4,1 -4,5 -4,9	-5,3 -5,7
	275	-3,0 -3,6 -4	1 -4,7 -5,4	-6,0 -6,4	-7,0 -7,7 -8	-9,1 -9,7
	300	-4,6 -5,5 -6	2 -7,1 -8,2	-8,9 -9,6	-10,5 -11,6	-12,5 -13,6	-14,4
	325	-6,5 -7,8 -8	7 -9,9 -11	3 -12,4 -13,5	-14,7 -16,2 -17,3	-18,8 -20,0
	350	-8,7 -10,5	-11,7 -13,2	-15,1 -16,5	-18,0 -19	-7 -21,6 -22,9 -24,8 -26,4
	375	-11,3 -13,7	-15,1 -16,9	-19,6 -21,4	-23,2 -25,3 -27,7 -29,2 -31,6	-34,0
	400	-14,3 -17,3	-18,9 -21,0	-24,7 -26,9	-29,2 -31,7	-34,6 -36,2 -39,4	-42,7
	425	-17,8 -21,5	-23,2 -25,7	-30,6 -33,2	-35,9 -38,9	-42,2 -44,1 -48,2	-52,6
	450	-21,7 -26,3	-27,9 -30,8	-37,2 -40,2	-43,3 -46,8	-50,7 -52,7 -58,2	-63,6
	475	-26,0 -31,9	-33,3 -36,5	-44,6 -47,9	-51,5 -55,5	-60,3 -62,1 -69,4	-75,8
	500	-30,8 -38,2	-39,3 -42,8	-52,7 -56,5	-60,5 -65,0	-71,0 -72,4 -81,7	-89,5

TABLEAU 6 : DISTANCE DE TIR DANS LE MILLE 300 Y

MELANSTAD / PACCTORHIE DO LEMA		GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL / CORREZIONE BALISTICA / CORRECCION DEL pUNTO DE REFERENCA / KORREKSJON HOLDEpUNKT / ПОПРавka TOCKI HABOДКИ
			US1 US2 US3 US4 US5 US6 US7 US8 US9 US10 US11 US12
ENTERNUNG (M)/TARGET RANGGE / DISTANCE DE LA CIBLE / MEETPUNTAFSTAND / DISTANZA DELL'OBIEITIVO / DISTANCA DEL OBJETIVO / MÁLAVSTAND / PACCTORHIE DO LEMA	MEETPUNTAFSTAND / DISTANZA DELL'OBIEITIVO / DISTANCA DEL OBJETIVO / MÁLAVSTAND / PACCTORHIE DO LEMA	0	-2,0 -2,0 -2	0 -2,0 -2,0	-2,0 -2,0	-2,0 -2,0 -2	0 -2,0 -2,0
		25	-0,7 -0,5 -0	3 -0,1 0,0	0,2 0,4 0,6	0,7 1,0 1,1	1 1,2
		50	0,4 0,7 1,1	1,5 1,7 2,1	2,4 2,7 3,1	1 3,4 3,7 4,0
		75	4,1 8 2,3	2,8 3,2 3,6	4,1 4,5 5	0 5,5 5,9 6,3
		100	2,1 2,6 3,2	8,8 4,3 4,8	5,4 5,9 6,4	7,0 7,6 8,1
		125	2,7 3,3 3,9	4,5 5,1 5,7	6,3 6,9 7,5	8,1 8,7 9,4
		150	0,3 7 4,3	4,9 5,6 6,2	6,8 7,4 8,0	8,7 9,5 10,1
		175	3,2 3,8 4,3	5,0 5,7 6,3	6,8 7,4 8,1	8,8 9,6 10,2
		200	3,1 3,7 4,1	4,7 5,4 5,9	6,4 7,0 7,7	8,3 9,0 9,6
		225	2,7 3,2 3,6	4,2 4,7 5,1	5,6 6,1 6,8	7,2 7,8 8,3
		250	2,1 2,5 2,8	3,2 3,6 3,9	4,2 4,7 5,2	5,5 6,0 6,3
		275	1,2 1,4 1,6	1,8 2,0 2,2	2,4 2,7 2,9	3,1 3,3 3,5
		300	0,0 0,0 0,0	0,0 0,0 0,0	0,0 0,0 0,0	0,0 0,0 0,0
		325	-1,5 -1,9 -2	0 -2,2 -2,5	-2,8 -3,1	-3,4 -3,7 -3,8	-4,1 -4,3
		350	-3,3 -4,1 -4,4	-4,4,9 -5,6	-6,2 -6,8	-7,4 -8,0 -8,3	-9,0 -9,6
		375	-5,5 -6,9 -7	-3,8,0 -9,4	-10,3 -11,2	-12,2 -13,2	-13,6 -14,7 -15,9
		400	-8,2 -10,0 -	0,6 -11,6	-13,9 -15,1	-16,4 -17,7	-19,1 -19,6	-21,3 -23,5
		425	-11,3 -13,7	-14,4 -15,6	-19,1 -20,6	-22,2 -24,0	-25,8 -26,4	-29,0 -32,1
		450	-14,8 -18,1	-18,6 -20,1	-25,0 -26,9	-28,9 -31,0	-33,3 -34,0	-37,9 -42,0
		475	-18,7 -23,2	-23,4 -25,2	-31,7 -33,9	-36,3 -38,8	-41,9 -42,3	-47,9 -53,0
		500	-23,1 -29,1	-29,0 -31,0	-39,1 -41	-44,4 -47,5	-51,6 -51,6	-59,1 -65,5
