MANUALE UTENTE GEOVID 42 HDB LEICA

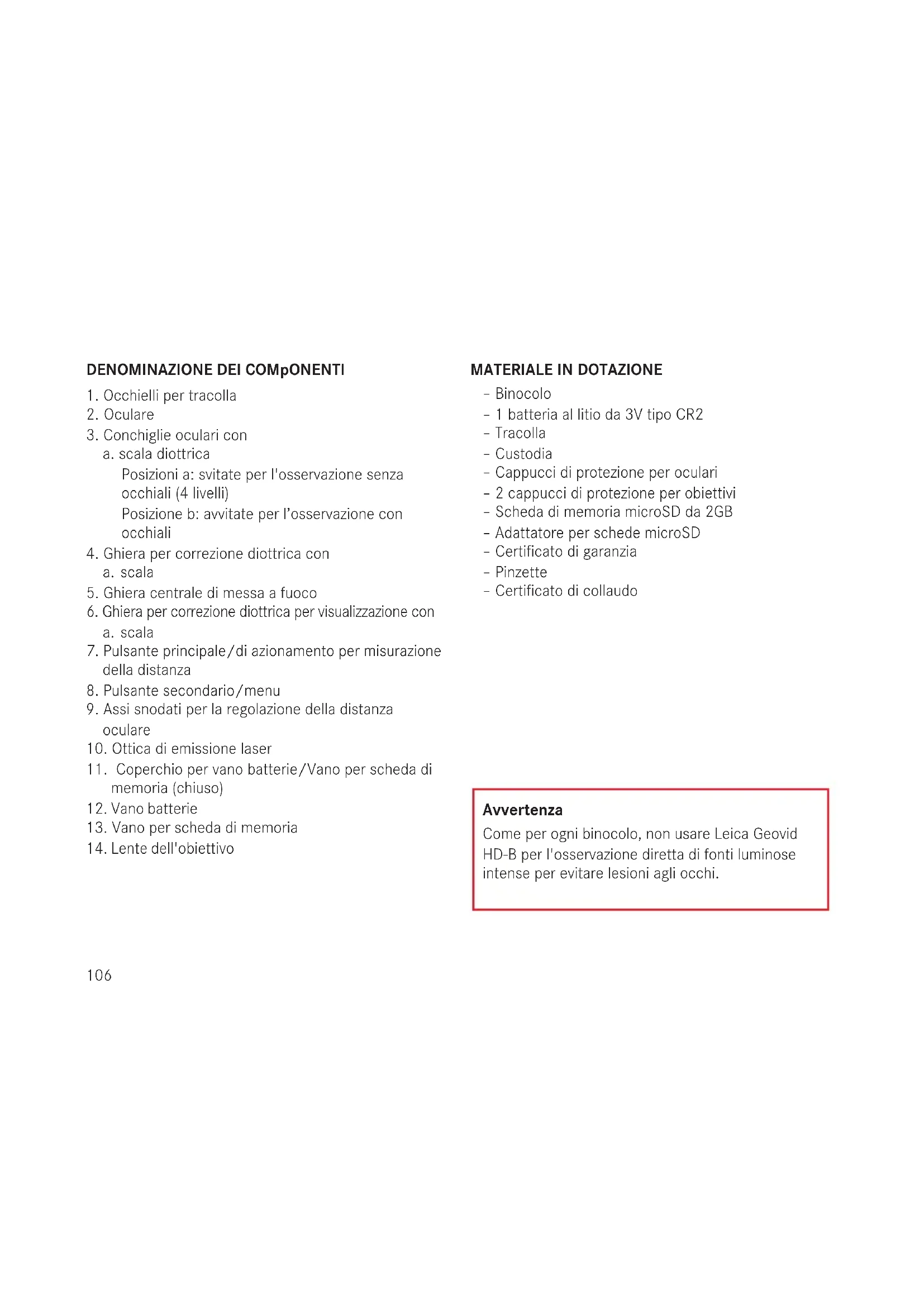

3. Conchiglie oculari con

a. scala diottrica Posizioni a: svitate per l'osservazione senza occhiali (4 livelli) Posizione b: avvitate per l’osservazione con occhiali

4. Ghiera per correzione diottrica con

5. Ghiera centrale di messa a fuoco

6. Ghiera per correzione diottrica per visualizzazione con

7. Pulsante principale/di azionamento per misurazione

9. Assi snodati per la regolazione della distanza

10. Ottica di emissione laser

11. Coperchio per vano batterie/Vano per scheda di

13. Vano per scheda di memoria

14. Lente dell'obiettivo

MATERIALE IN DOTAZIONE

– Binocolo – 1 batteria al litio da 3V tipo CR2 – Tracolla – Custodia – Cappucci di protezione per oculari – 2 cappucci di protezione per obiettivi – Scheda di memoria microSD da 2GB – Adattatore per schede microSD – Certificato di garanzia – Pinzette – Certificato di collaudo Avvertenza Come per ogni binocolo, non usare Leica Geovid HD-B per l'osservazione diretta di fonti luminose intense per evitare lesioni agli occhi.107 pREFAZIONE Gentile Cliente, in tutto il mondo il nome Leica è sinonimo di altissima qualità e precisione meccanica unite a un'estrema affidabilità e a una lunga durata di vita. Le auguriamo di ottenere il massimo piacere e le migliori soddisfazioni con il suo nuovo cannocchiale da puntamento Leica Geovid HD-B. Questo binocolo con telemetro integrato invia impulsi a infrarossi invisibili e non dannosi per gli occhi e, dalla componente di segnale riflessa, tramite un microprocessore integrato calcola la distanza dell'oggetto. Inoltre, è in grado di rilevare le condizioni ambientali e d'impiego, grazie alle quali - assieme alle distanze misurate - è in grado di calcolare e visualizzare le correzioni del punto di mira per le varie curve balistiche selezionabili e programmabili, le rispettive regolazioni clic del reticolo su un cannocchiale da puntamento o le distanze orizzontali equivalenti. Per poter sfruttare pienamente tutte le possibilità offerte da questo pregiato e versatile dispositivo, Le consigliamo di leggere attentamente le istruzioni prima dell'uso. SMALTIMENTO DEI DISpOSITIVI

ELETTRICI ED ELETTRONICI

• (Vale per l’UE e per gli altri paesi europei con sistemi di raccolta differenziata) Il presente apparecchio contiene componenti elettrici e/o elettronici. Non può quindi essere smaltito come un normale rifiuto domestico, ma va depositato presso gli appositi centri di raccolta allestiti dalle autorità municipali per essere riciclato. La procedura è gratuita per chi la esegue. Qualora l'apparecchio contenga batterie sostituibili o ricaricabili, queste devono essere rimosse ed eventualmente smaltite in conformità alle normative vigenti (ved. al riguardo quanto riportato nelle Istruzioni per l’uso dell'apparecchio). Per ulteriori informazioni sull’argomento rivolgersi all’amministrazione comunale, all’azienda addetta allo smaltimento o al rivenditore dell’apparecchio.108 INDICE Definizione dei componenti p. 106
• Materiale in dotazione Diagramma struttura menu / Schema di funzionamento p. 106
• U3 Prefazione p. 107
• Smaltimento dei dispositivi elettrici ed elettronici p. 107
• Possibilità d'impiego p. 109
• Montaggio dei cappucci di protezione per obiettivi p. 109

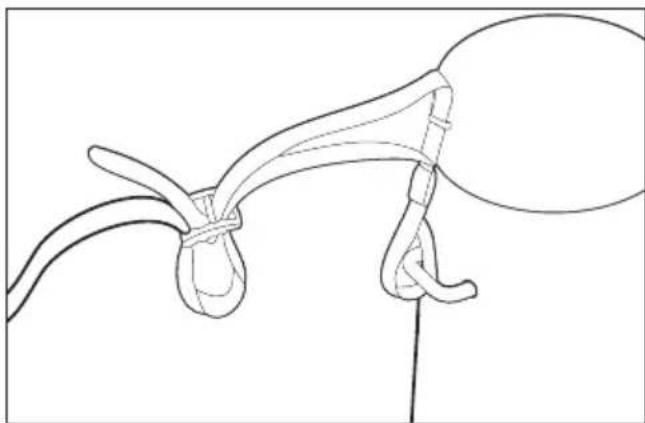

• Applicazione della tracolla e del cappuccio di protezione per oculari p. 109
• Inserimento e sostituzione della batteria p. 110
• Stato di carica della batteria p. 111
• Regolazione delle conchiglie oculari / Utilizzo con e senza occhiali p. 112
• Regolazione della distanza oculare p. 112
• Regolazione della messa a fuoco / Correzione diottrica p. 113
• Principi base sui comandi a menu p. 114
• Impostazione dell'unità di misura desiderata p. 114
• Misurazione della distanza p. 115
• Modalità Scan p. 116
• Portata di misura e precisione p. 117
• Visualizzazione delle condizioni atmosferiche p. 118
• Definizione della curva balistica p. 119
• Regolazione della distanza di azzeramento p. 120
• Visualizzazione della curva balistica impostata e della distanza di azzeramento p. 121
• Formati balistici di output p. 121
• La distanza orizzontale equivalente p. 122
• Il punto di mira p. 122
• Correzione del punto di impatto tramite regolazione dell'elevazione (regolazione clic/MOA) p. 123
• Impostazioni e selezione dei formati balistici di output p. 123
• Visualizzazione e verifica dei parametri balistici impostati p. 124
• Inserimento di ulteriori curve balistiche p. 124
• Cura e manutenzione p. 127
• Ricambi p. 127
• Che cosa fare se p. 128
• Dati tecnici p. 129
• Leica Akademie p. 130
• Leica Infoservice p. 130
• Servizio di assistenza Leica p. 131
• Appendice / Tabelle balistiche 09 pOSSIBILITÀ D'IMpIEGO I binocoli Leica Geovid HD-B hanno un robusto corpo in magnesio che ne consente l’utilizzo anche in condizioni avverse. Inoltre non è necessario prestare attenzione all’umidità: sono assolutamente impermeabili fino a 5m di profondità e, grazie al riempimento in azoto, l’ottica interna non si appanna. MONTAGGIO DEI CAppUCCI DI pROTEZIONE pER OBIETTIVI Per montare i due cappucci di protezione per obiettivi, tirare gli anelli in gomma dei cappucci dal lato dell’obiettivo sui tubi del binocolo, in modo che i cappucci si aprano verso il basso. MONTAGGIO DELLA TRACOLLA E DEI CAppUCCI DI pROTEZIONE pER OCULARI Avvertenza: Per fissare il cappuccio di protezione per oculari alla tracolla, infilare la tracolla negli occhielli del cappuccio di protezione prima di fissarla sul lato sinistro del binocolo.110 p. 2101

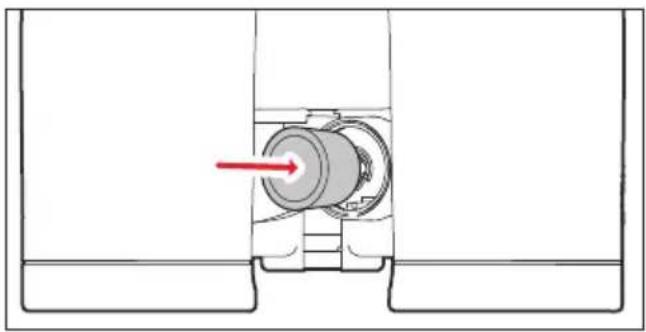

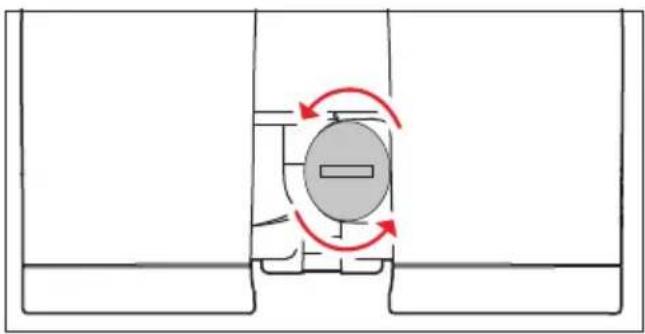

INSERIMENTO E SOSTITUZIONE DELLA BATTERIA

Per l'alimentazione del binocolo Leica Geovid HD-B viene utilizzata una batteria al litio da 3 Volt (del tipo CR2).

1. Aprire il coperchio (11) del vano batteria (12)

girandolo in senso antiorario, utilizzando ad esempio una monetina.

2. Introdurre una batteria al litio con il contatto

positivo rivolto in avanti (come indicato nel vano batteria).

3. Chiudere nuovamente il coperchio avvitandolo in

• il freddo riduce la capacità della batteria. Alle basse temperature, il binocolo dovrebbe essere tenuto quanto più possibile vicino al corpo e utilizzato con una batteria nuova.

• Rimuovere la batteria se non si utilizza il binocolo per lunghi periodi di tempo.

• Conservare sempre le batterie in un luogo fresco e asciutto. Attenzione:

• le batterie non devono assolutamente essere gettate nel fuoco, surriscaldate, ricaricate, aperte o smontate.

• Non gettare le batterie usate nei rifiuti comuni, poiché contengono sostanze tossiche e dannose per l’ambiente.

• Esse devono essere depositate negli appositi contenitori presso il proprio rivenditore oppure presso i centri di raccolta rifiuti speciali.111

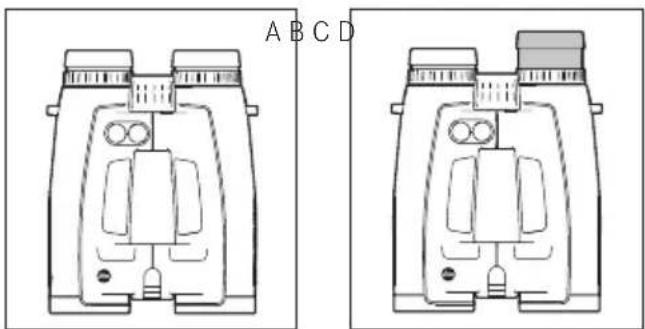

STATO DI CARICA DELLA BATTERIA

Una batteria nuova è sufficiente per circa 2000 misurazioni a 20°C/68°F. A seconda delle condizioni di impiego la durata della batteria può variare notevolmente. La durata della batteria diminuisce alle basse temperature e con l’utilizzo frequente in modalità Scan (v. pag. 113). Quando la batteria è scarica l’indicatore dei valori di misurazione e del collimatore lampeggia. Da quando l’indicatore inizia a lampeggiare si possono effettuare ancora 50 misurazioni circa, ma la capacità diminuisce progressivamente. Leica consiglia l'uso di batterie di marca.112

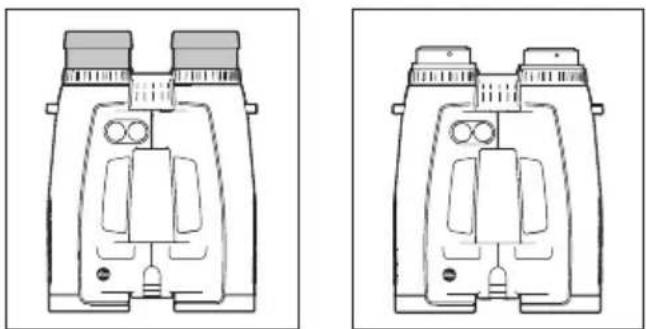

Le conchiglie oculari (1) si regolano facilmente ruotandole e si arrestano saldamente nelle posizioni scelte. Inoltre possono essere completamente smontate per una pulizia approfondita. Per l’osservazione con gli occhiali (figura A) rimangono in posizione completamente avvitata. Per l’osservazione senza occhiali si svitano ruotandole in senso antiorario. Per un adattamento ottimale sono disponibili quattro posizioni (figura B). Quando gli oculari sono molto sporchi, per pulirli si consiglia di rimuovere le conchiglie oculari (figura C). Per rimuovere le conchiglie, svitarle completamente ed estrarle con delicatezza.

REGOLAZIONE DELLA DISTANZA OCULARE

Per la regolazione personalizzata della distanza oculare piegare il binocolo lungo gli assi snodati (9). I campi visivi destro e sinistro dovrebbero fondersi in un’unica immagine rotonda. A B C D113

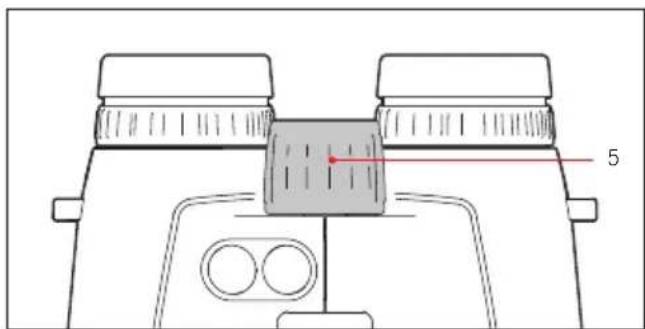

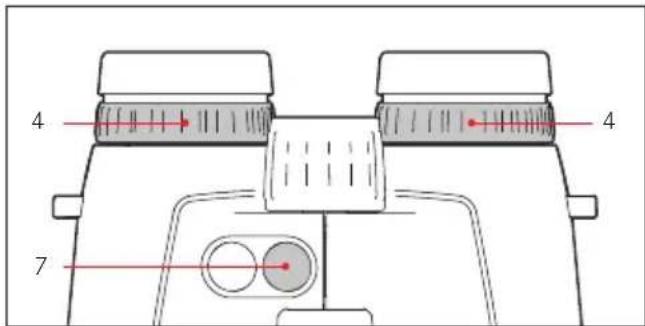

REGOLAZIONE DELLA MESSA A FUOCO /

CORREZIONE DIOTTRICA Nel binocolo Leica Geovid HD-B la regolazione della nitidezza per oggetti situati a distanze differenti si effettua con la ghiera centrale di messa a fuoco (5). Per la correzione dei disturbi visivi individuali per l’osservazione senza occhiali e per la messa a fuoco del collimatore si utilizzano due ghiere di correzioni diottrica (4). Eseguire scrupolosamente i passaggi descritti di seguito. Solo in questo modo si potranno sfruttare appieno le potenzialità dell’ottica.

1. Ruotare entrambe le ghiere per la correzione

diottrica (4) fino alla posizione zero.

2. In caso di osservazione con entrambi gli occhi

mettere a fuoco un oggetto situato a grande distanza utilizzando la ghiera centrale di messa a fuoco.

3. Attivare il collimatore con il pulsante principale/di

4. Una volta visualizzato il collimatore continuare

l’osservazione con entrambi gli occhi, ruotare la ghiera per la correzione diottrica di destra (4, indice rosso) in modo da vedere nitidamente il collimatore nell’ottica destra.

5. Successivamente, con il collimatore sempre

attivato, ma osservando solo con l’occhio destro, con la ghiera centrale di messa a fuoco mettere a fuoco l’immagine nell'ottica destra fino a quando non sarà completamente nitida.

6. Infine, utilizzando la ghiera per la correzione diottrica

di sinistra (4) mettere a fuoco l’immagine nell'ottica sinistra fino a ottenere la nitidezza ottimale.

7. I valori impostati possono essere letti nei valori "+"

o "-" delle scale diottriche (4a). Avvertenza: guardando solo attraverso il lato sinistro o destro, chiudere l’altro occhio o tenere semplicemente chiuso l’obiettivo della metà corrispondente del binocolo.114 PRINCIPI DI BASE SUI COMANDI A MENU Per tutte le impostazioni vale quanto segue: – Il menu principale è formato dalle quattro voci Visualizzazione iarde/ metri (US.EU), Curva balistica ( baLL), Distanza di azzeramento ( SId) e Formato balistico di output ( AbC ). Per i particolari sulle funzioni, consultare i rispettivi capitoli. – Sia il menu principale, sia le rispettive opzioni di regolazione, sono commutati in un ciclo infinito, cioè tutti i punti/tutte le impostazioni si possono raggiungere premendo più volte i pulsanti.

IMPOSTAZIONE DELL'UNITÀ DI MISURA

DESIDERATA Il Leica Geovid HD-B può essere impostato sul sistema di misura imperiale in uso negli Stati Uniti ( US) oppure sul sistema metrico ( EU). Esso può quindi misurare distanza/temperatura/pressione atmosferica in iarde/Fahrenheit/inHG (pollici di mercurio) oppure in metri/Celsius/millibar. Questa impostazione influenza anche il punto di mira unitario delle curve balistiche e delle distanze di azzeramento. Il binocolo Leica Geovid HD-B è impostato di fabbrica sulle iarde. Impostazione

1. Premere a lungo (≥3s) il pulsante secondario/menu

• Appare US.EU (lampeggiante).

2. Premere il pulsante principale/di azionamento (7)

per selezionare l'unità di misura desiderata. US = visualizzazione in iarde EU = visualizzazione in metri US EU Avvertenza: ciascuna impostazione è riconoscibile in fase di visualizzazione: selezionando i metri, accanto al collimatore è visibile, in basso a destra, un punto.

3. Salvare l'impostazione premendo brevemente il

pulsante secondario/menu.

• Dapprima l'impostazione memorizzata si accende in modo fisso per la conferma, poi viene mostrata la successiva voce di menu ( bALL = curva balistica), che scompare se non viene definita alcuna ulteriore impostazione.115

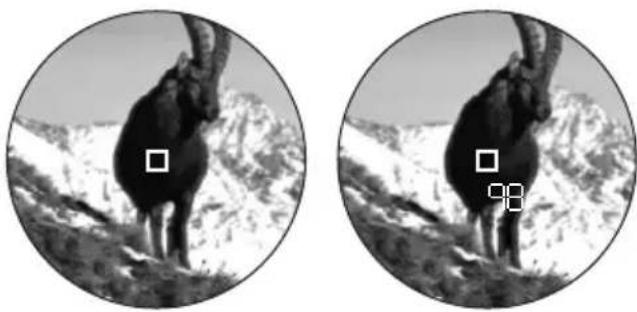

MISURAZIONE DELLA DISTANZA

Per misurare la distanza di un oggetto è necessario rilevarne esattamente la posizione. Procedere nel modo seguente:

1. premere il pulsante principale/di azionamento (7).

Il telemetro si accende.

• Compare il collimatore. Quando si rilascia il pulsante principale/di azionamento, il collimatore rimane illuminato ancora per circa 6 secondi. Tenendo premuto il pulsante, il collimatore rimane costantemente illuminato.

2. Puntare l'oggetto mentre il collimatore è acceso.

3. Premere di nuovo il pulsante principale/di

azionamento. a. Durante la misurazione il collimatore si spegne brevemente. b. Viene mostrato il valore di misura. Premendo nuovamente il pulsante principale/di azionamento si può avviare in qualsiasi momento una nuova misurazione, finché il collimatore rimane illuminato. Compare: - - -, se... – la distanza dell’oggetto è inferiore a 10 metri/iarde oppure – si supera la portata oppure – l’oggetto riflette in misura insufficiente. Seguendo l’indicatore il telemetro si disattiva automaticamente.116 MODALITÀ SCAN

Con Leica Geovid HD-B è possibile eseguire misurazioni anche a regime continuo (modalità Scan): premere il pulsante principale/di azionamento (7) alla seconda selezione. Dopo ca. 2,5 secondi l’apparecchio passa alla modalità Scan ed esegue misurazioni in modo continuo. La modalità Scan si riconosce dal cambiamento dell’indicatore: all'incirca ogni secondo viene visualizzato un nuovo valore. La modalità Scan è particolarmente pratica per la misurazione di obiettivi piccoli e in movimento. Note:

• nella modalità Scan, il valore di correzione AbC compare solo dopo l’ultima misurazione, non prima.

• Nella modalità Scan, a causa delle misurazioni continue, il consumo di corrente è superiore rispetto alle misurazioni singole.117

PORTATA DI MISURA E PRECISIONE

La portata di misurazione del Leica Geovid HD-B arriva a ±1825m/2000yd. La portata massima si ottiene quando l’oggetto osservato riflette bene a una distanza visiva di 10km/6,2 miglia. Avvertenza: per un rilevamento più sicuro di oggetti situati a distanza, si consiglia mantenere il binocolo molto fermo e/o appoggiarlo. La portata di misurazione è influenzata dai seguenti fattori: Portata maggiore minore Colore bianco nero Angolo rispetto all’obiettivo perpendicolare acuto Dimensioni dell’oggetto grandi piccole Luce solare ridotta (nuvoloso) elevata (sole di mezzogiorno) Condizioni atmosferiche cielo limpido foschia Struttura dell’oggetto omogenea (parete di una casa) disomogenea (cespuglio, albero) Con il sole e con una buona visibilità valgono i seguenti valori di portata e precisione: Portata da 10m/yd fino a ca. 1825m / 2000yd Precisione da ca. ±1m/yd a 500m/yd da ca. ± 2m/yd a 1000m/yd da ca. ± 0,5% a oltre 1000m/1000yd118

VISUALIZZAZIONE DELLE CONDIZIONI

Per il calcolo esatto della posizione del punto d'impatto (vedere capitolo successivo), durante la misurazione della distanza il binocolo Leica Geovid HD-B rileva anche tre importanti informazioni: inclinazione dell'apparecchio, temperatura e pressione dell’aria. Questi valori possono essere visualizzati in qualsiasi momento. Premere brevemente una volta il pulsante secondario/ menu (8).

• Dapprima compare brevemente il collimatore (se prima non era già stata attivata la misurazione della distanza). Poi, al posto della distanza, vengono mostrati uno dopo l'altro, per ca. 2 s. ciascuno – l'angolo di inclinazione – la temperatura – la pressione dell'aria. Avvertenza: se il corpo del Leica Geovid HD-B, ad esempio nel caso del passaggio da un luogo interno a uno esterno, è inizialmente soggetto a una temperatura molto diversa da quella ambiente, possono trascorrere fino a 30 minuti prima che il sensore interno sia di nuovo in grado di rilevare la temperatura ambiente corretta.119

DEFINIZIONE DELLA CURVA BALISTICA

Per un adattamento del calcolo della distanza orizzontale equivalente ( EHR, v. pag. 122), del punto di mira ( HOLd, v. pag. 122) o della regolazione del reticolo

MOA, v. pag. 123) ai vari calibri, tipi di proiettile e relativo peso è possibile scegliere fra 12 diverse curve balistiche. A tal proposito, l'appendice contiene 6 tabelle, tre per ciascuna delle differenti distanze di azzeramento in metri e in iarde. Cercare nella tabella della distanza di azzeramento corrispondente la curva balistica più vicina alle indicazioni del produttore delle munizioni sulla posizione del punto d'impatto. Esempio: l'arma, insieme al rispettivo cannocchiale da puntamento, è puntata su 100 metri, vale pertanto la tabella 1. Per le munizioni utilizzate il produttore indica un punto di impatto da 15 cm a 200 m. Nella relativa colonna ciò corrisponde al valore 14,5 cm nella riga EU7, che rappresenta quindi la curva balistica adatta. Avvertenza: se si utilizza la funzione balistica del Leica Geovid HD-B su distanze >300 m / 300 iarde, si consiglia di definire i dati balistici della propria munizione tramite prove pratiche, per poter selezionare la curva adatta.

DEFINIZIONE DELLA CURVA BALISTICA

Iniziare con il passaggio 1 se il comando a menu non era ancora stato richiamato oppure con il passaggio 3 se l'unità di misura era già stata impostata e la visualizzazione bAll lampeggia ancora.

1. Premere a lungo (≥3s) il pulsante secondario/menu

2. Premere una volta brevemente (<2s) il pulsante

• La visualizzazione passa al bALL (=curve balistiche).

3. Premere il pulsante principale/di azionamento (7).

• La visualizzazione passa a

4. Premendo più volte brevemente il pulsante

principale/di azionamento, selezionare la curva balistica desiderata, ad es.

da US1 a US12 oppure

da EU1 a EU12, oppure, se si desidera che la distanza venga mostrata senza indicazione della correzione del punto di impatto ( AbC)

5. Salvare l'impostazione premendo brevemente il

pulsante secondario/menu.

• Dapprima l'impostazione memorizzata si accende in modo fisso per la conferma per 4 secondi, poi viene mostrata la voce di menu SId, che scompare se non viene eseguita alcuna ulteriore azione. Se è impostata una curva balistica, a seconda della misurazione della distanza compare dapprima per 2s il valore della distanza, quindi per 6s il valore di correzione calcolato.

REGOLAZIONE DELLA DISTANZA DI

AZZERAMENTO Iniziare con il passaggio 1 se il comando a menu non era ancora stato richiamato oppure con il passaggio 3 se la curva balistica era già stata definita e la visualizzazione SId lampeggia ancora.

1. Premere a lungo (≥3s) il pulsante secondario/menu

2. Premere due volte brevemente (<2s) il pulsante

• La visualizzazione passa da bALL a SId.

3. Premendo più volte il pulsante principale/di

azionamento (7), selezionare la distanza di azzeramento desiderata.

4. Salvare l'impostazione premendo brevemente il

pulsante secondario/menu.

• L’impostazione salvata si illumina per 4s con luce fissa come conferma, poi la visualizzazione passa inizialmente a AbC, quindi scompare.121

VISUALIZZAZIONE DELLA CURVA BALISTICA

IMpOSTATA E DELLA DISTANZA DI AZZERAMENTO Se si desidera verificare le proprie impostazioni, ad es. per via di una situazione di caccia mutata o del lungo periodo trascorso tra due applicazioni, è possibile visualizzare i 3 valori in qualsiasi momento e in maniera rapida. Premere brevemente due volte il pulsante secondario/ menu (8).

• Sotto il collimatore compaiono (ev. al posto della distanza) per ca. 2s in successione – la curva balistica impostata – la distanza di azzeramento impostata – il valore balistico di output impostato FORMATI BALISTICI DI OUTpUT (ABC

La Advanced Ballistic Compensation ( AbC) consente di visualizzare, dopo la distanza misurata, uno dei tre seguenti valori balistici a scelta: – la distanza orizzontale equivalente ( EHr) – il punto di mira corrispondente ( HOLd) – il numero di clic necessari per la regolazione rapida del reticolo Sia il punto di mira visualizzato sia il valore EHr mostrato considerano: a. la distanza misurata dalla destinazione b. l'angolo di inclinazione dell'arma c. la curva balistica impostata d. i valori misurati per temperatura e pressione dell'aria e. la distanza di azzeramento impostata. Note:

• il calcolo dei valori menzionati si basa sulla rispettiva curva balistica impostata, che deve cioè essere selezionata in precedenza (v. pag. 119).

• I valori balistici di output per motivi di sicurezza vengono indicati solo fino a una distanza di 800 metri / 875 iarde. Inoltre viene indicata solo la distanza effettivamente misurata.122 Importante:

• ricordare che in caso di grandi distanze l'influenza di tutti i fattori rilevanti a livello balistico aumenta e può determinare notevoli divergenze. I valori balistici indicati vanno quindi espressamente interpretati quale ausilio.

• A prescindere dall'utilizzo di queste informazioni, la valutazione della situazione di caccia contingente è di responsabilità dell'utente.

LA DISTANZA ORIZZONTALE EQUIVALENTE

I colpi su obiettivi posti in alto o in basso sono soggetti a condizioni balistiche diverse. Essi richiedono pertanto l'uso della distanza orizzontale equivalente (Equivalent Horizontal Range), che si differenzia (talvolta in maniera notevole) dall'effettiva distanza dall'obiettivo. Avvertenza: anche le misurazioni di EHr orizzontale possono determinare dei valori che differiscono dalla distanza "normale" misurata, se ad esempio la temperatura e/o la pressione dell'aria sono diverse dai valori normali.

Per punto di mira si intende il punto inquadrato con l'arma al posto del punto target vero e proprio, per compensare lo scostamento causato dalla traiettoria del proiettile (ad es. se si utilizza il reticolo da caccia classico). Grazie alla visualizzazione del punto di mira, il Leica Geovid HD-B impiegato in un contesto di caccia può fornire un valido supporto per colpi ad alta precisione. La base del calcolo, oltre alla distanza, è data dalle condizioni quadro di cui al capitolo precedente e dalla curva balistica selezionata. Avvertenza: il punto di mira/valore di mirino mostrato viene sempre definito in relazione alla distanza dall'obiettivo. Esempio: se viene mostrato il valore 300m 30, è necessario mantenere un'altezza di 30 cm dall'oggetto, come se si trattasse di un caso senza correzione.123 CORREZIONE DEL pUNTO DI IMpATTO TRAMITE REGOLAZIONE DELL'ELEVAZIONE (regolazione clic/MOA) Gli scostamenti del punto di impatto si possono compensare tramite la corrispondente regolazione del reticolo sul cannocchiale da puntamento. Il Leica Geovid HD-B può - in considerazione della distanza misurata, della traiettoria del proiettile e della distanza di azzeramento impostata (v. pag. 120) - mostrare le necessarie regolazioni, cioè il rispettivo numero di clic. Per le diverse elevazioni si può quindi predefinire se i livelli di clic – devono essere indicati sulla base della comune suddivisione internazionale MOA (Minutes Of Angle) oppure – a intervalli di 5 risp. 10 centimetri. IMpOSTAZIONI E SELEZIONE DEI FORMATI BALISTICI DI OUTpUT Iniziare con il passaggio 1 se il comando a menu non era ancora stato richiamato oppure con il passaggio 3 se era già stata precedentemente impostata la distanza di azzeramento e la visualizzazione ABC lampeggia ancora.

2. Premere tre volte brevemente (<2s) il pulsante

• La visualizzazione passa da bALL e SId a ABC.

3. Premendo più volte il pulsante principale/di

azionamento (7), selezionare l'impostazione balistica desiderata.

4. Salvare l'impostazione premendo brevemente il

pulsante secondario/menu.

• L’impostazione salvata si illumina per 4s con luce fissa come conferma, poi la visualizzazione scompare.124 VISUALIZZAZIONE E VERIFICA DEI pARAMETRI BALISTICI IMpOSTATI Se si desidera verificare le proprie impostazioni, è possibile visualizzare i valori in qualsiasi momento. Premere brevemente due volte il pulsante secondario/ menu (8).

• Sotto il collimatore compaiono (ev. al posto della distanza) per ca. 2s in successione – la curva balistica impostata (v. pag. 119) – la distanza di azzeramento impostata (v. pag. 120) – il valore balistico di output impostato (v. pag. 123) Se si disattivano tutte le funzioni balistiche ( bALL = OFF) viene mostrata soltanto l'impostazione US o EU.

INSERIMENTO DI ULTERIORI CURVE BALISTICHE

Se la combinazione arma-proiettile non è coperta dalle 2 x 12 curve balistiche memorizzate, con il Leica Geovid HD-B è possibile impostare anche curve balistiche personalizzate, che vengono dapprima calcolate con esattezza sulla base dei dati caricati online (come calibro, peso del proiettile, ecc.) e quindi trasferiti sulla scheda di memoria microSD fornita in dotazione. In modo tale, una volta inserita la scheda, potranno essere richiamate nel binocolo. Ciò avviene in tre passaggi: A. calcolo e trasferimento della curva balistica desiderata sulla scheda di memoria. Nella homepage di Leica Camera AG (www. leica-camera.com), nell'area dedicata alle ottiche sportive, si trova – una descrizione per l'inserimento di informazioni/valori necessari al calcolo della curva balistica – la rispettiva maschera di inserimento – una descrizione della procedura di download, ovvero come trasferire la curva balistica calcolata sulla scheda di memoria125

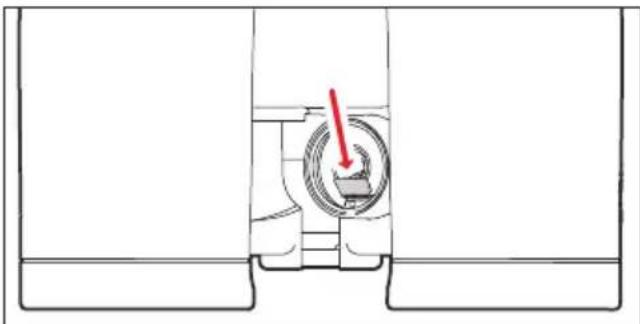

B. Inserimento della scheda di memoria nel binocolo Il vano per la scheda di memoria (13) si trova all'interno del vano batteria (12) ed è pertanto protetto contro sporco e infiltrazioni d'acqua.

1. Aprire il coperchio (11) del vano batteria (12)

girandolo in senso antiorario, utilizzando ad esempio una monetina.

2. Rimuovere la batteria.

3. Far scorrere la scheda di memoria nel vano con i

contatti rivolti in avanti e verso il basso, fino a sentirne lo scatto.

4. Introdurre una batteria al litio con il contatto

positivo rivolto in avanti (come indicato nel vano batteria).

5. Chiudere nuovamente il coperchio avvitandolo in

senso orario. Per estrarre la scheda di memoria, procedere nella sequenza inversa. Utilizzare le pinzette fornite in dotazione. C. Richiamo della curva balistica dalla scheda di memoria Se nel binocolo è inserita una scheda di memoria su cui si trova una curva balistica, è possibile richiamarla come descritto nel capitolo "Definizione della curva balistica" a pag. 119.

• Dopo aver premuto il pulsante principale/di azionamento (7) compare in questo caso prima Card. Come avvertenza appare invece:

Err1 se viene richiamato il menu Sld ma poi viene tolta la scheda di memoria oppure in presenza di schede difettose o non leggibili. In tal caso scompare anche Card.

Err2 se sulla scheda di memoria non è presente alcuna curva balistica

Err3 se la curva balistica sulla scheda di memoria non contiene dati corretti La procedura successiva corrisponde precisamente alle curve balistiche programmate. Avvertenza: anche se è inserita una scheda di memoria, è sempre possibile impostare una delle curve balistiche programmate. Si prega pertanto di verificare sempre le proprie impostazioni.126 Note:

• per ragioni di sicurezza, cioè per evitare confusione di dati, è in qualunque momento possibile memorizzare sempre e solo una curva balistica sulla scheda.

• Se si utilizzano curve balistiche dalla scheda di memoria vengono mostrate distanze fino a 925m/1000yd.

• L'offerta di schede microSD è troppo ampia, per questo motivo Leica Camera AG non è in grado di testare esaurientemente la compatibilità e la qualità di tutte le schede di memoria disponibili sul mercato. Si raccomanda quindi di utilizzare ad es. le schede “microSDHC™” delle principali marche quale “SanDisk”.

• L'utilizzo di altri tipi di schede non danneggia il binocolo o la scheda ma, dato che molte schede “no-name” non rispettano pienamente gli standard microSD, Leica Camera AG non è in grado di garantire la piena funzionalità di queste schede.127 CURA/PULIZIA Il binocolo Leica Geovid HD-B non richiede particolari cure. Eliminare lo sporco più grossolano come ad es. la sabbia con un pennello naturale o soffiarlo via. Rimuovere impronte digitali o altre macchie sulle lenti dell’obiettivo e dell’oculare prima con un panno di cotone inumidito, poi asciugare utilizzando un panno di daino morbido e pulito o un panno privo di polvere. Importante: anche quando si strofinano le superfici molto sporche delle lenti, evitare di esercitare una pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione, ma può comunque essere danneggiato dalla sabbia o dai cristalli di sale. Pulire il corpo solo con un panno di pelle umido. L'utilizzo di panni asciutti potrebbe causare cariche statiche. Non impiegare alcol o altre soluzioni chimiche per pulire l’ottica o il corpo dell'apparecchio. Su ogni binocolo Leica Geovid HD-B oltre alla denominazione del modello è indicato il numero di serie "personale". Per sicurezza annotare il codice sulla documentazione. Attenzione: non aprire mai l'apparecchio! RICAMBI Per ordinare eventuali ricambi per Leica Geovid HD-B, come ad es. conchiglie oculari o cappucci di protezione per oculari, rivolgersi al nostro servizio di assistenza o al rappresentante Leica del proprio paese (per gli indirizzi vedere il certificato di garanzia).128 CHE COSA FARE SE... Anomalia Causa Rimedio Durante l'osservazione non si ottiene alcuna immagine rotonda. a. La pupilla dell'osservatore non coincide con la pupilla d'uscita dell'oculare. b. La conchiglia non si trova nella posizione corretta prevista per l'uso con o senza occhiali. a. Correggere la posizione dell'occhio. b. Correzione della posizione: per l'osservazione con occhiali ripiegare la conchiglia; per l'osservazione senza occhiali ribaltarla verso l'alto (v. pag. 112). Indicatore fuori fuoco Correzione diottrica non esatta Effettuare nuovamente la correzione diottrica (v. pag. 113) Durante la misurazione della distanza compare l'indicazione "

a. Campo di misura superato per eccesso o per difetto b. Livello di riflessione dell'oggetto insufficiente c. Condizioni ambientali sfavorevoli (distanza visiva, ecc.) Tenere in considerazione i dati sul campo di misura (v. pag. 115) L'indicazione lampeggia o non è possibile effettuare la misurazione Batteria scarica Sostituire la batteria (v. pag. 110). Viene visualizzata l'indicazione " Err" Errore in relazione con l'uso della scheda di memoria Verificare se – la scheda di memoria utilizzata è a posto – i dati memorizzati nella scheda di memoria sono a posto Per ulteriori dettagli al riguardo v. pag. 124129 DATI TECNICI Ingrandimento 8x 10x Diametro obiettivo 42 mm Pupilla di uscita 5,2 mm /

Valore crepuscolare 18,3 20,5 Luminosità geometrica 27,5 17,6 Campo visivo (su 1.000 m) / Angolo visivo obiettivo circa 128 m / 142 yd / 7,3° circa 113 m / 125 yd / 6,5° Distanza longitudinale tra le pupille di uscita 18 mm / 45/64“ 16 mm / 25/32“ Distanza minima di messa a fuoco ca. 5 m / 140 0yd Tipo di prisma Prisma di Perger Trattamento sulle lenti sui prismi High Durable Coating (HDC™) e trattamento idrorepellente Aqua-Dura sulle lenti esterne, correzione di fase a strato P40 Correzione diottrica ±4dpt. Conchiglie oculari Regolabili tramite rotazione, pertanto adatte per portatori di occhiali, 4 livelli di arresto, amovibili per una facile pulizia Distanza oculare Regolabile, 56 – 74mm / 27/32“ – 229/32“ Temperatura d'esercizio Apparato elettrico: da -20°C/-4°F a 55°C/131°F, Meccanica: da -30/-22°F a 55°C/131°F Temperatura di stoccaggio da -40 a 85°C / da -40 a 185°F Tenuta stagna impermeabile fino a una profondità di 5m/yd Materiale del corpo / dello chassis Magnesio pressofuso, armatura in gomma antisdrucciolo Portata circa 10m/yd - 1825m/2000yd Precisione di misura da ca. ±1m/y a 500m/yd / da ca. ± 2m/yd a 1000m/yd / da ca. ± 0,5% a oltre 1000m/1000yd Display/Unità di misura LED a 4 cifre / disponibile nella versione in iarde/pollici o metri/centimetri Batteria Batteria al litio da 3 V tipo CR 2 Durata delle batteria circa 2.000 misurazioni a 20°C/68°F Laser Invisibile, non dannoso per gli occhi conformemente alle norme EN e FDA Classe 1 Divergenza raggio laser circa 0,5 x 2mrad Durata massima di misurazione circa 0,9s Dimensioni (Largh. x Alt. x Prof.) circa 127 x 81 x 177mm / Peso (incl. batteria) circa 950g130 LEICA AKADEMIE Nei diversi seminari organizzati da Leica, il partecipante ha l'opportunità di familiarizzare con il mondo della qualità Leica e di conoscere a fondo tutte le affascinanti possibilità offerte dai prodotti Leica. I seminari, con contenuti orientati all'impiego di tutti i giorni, offrono numerose informazioni e consigli ai fini di un'applicazione pratica. Informazioni più dettagliate sul programma aggiornato dei seminari possono essere richieste presso: Leica Camera AG Leica Akademie Oskar-Barnack-Str. 11 D-35606 Solms Tel: +49 (0)6442-208 421 Fax: +49 (0)6442-208 425 la@leica-camera.com LEICA INFOSERVICE Il Leica Infoservice risponde alle domande sulle tecniche applicative relative al programma Leica per iscritto, telefonicamente, via fax o per posta elettronica: Leica Camera AG Customer Care Produkt Support Gewerbepark 8 35606 Solms Tel: +49 (0)6442-208 111 Fax: +49 (0)6442-208 339 info@leica-camera.com131

• Nelletabelle1,2e3ledistanzesonoriportateinmetri,le correzioni balistiche in centimetri, nelle tabelle 4, 5 e 6 risp- ettivamente in iarde e pollici.
