Caractéristiques techniques	Détails
Grossissement	8x ou 10x
Diamètre de l'objectif	56 mm
Champ de vision à 1000 m	125 m (8x) / 110 m (10x)
Distance minimale de mise au point	5 m
Prisme	Prisme Schmidt-Pechan
Type de traitement des lentilles	Traitement multicouche
Étanchéité	IPX7 (résistant à l'eau)
Poids	1 200 g
Dimensions	195 x 145 x 65 mm
Utilisation recommandée	Observation de la nature, chasse, randonnée
Entretien	Nettoyage des lentilles avec un chiffon doux, éviter les produits abrasifs
Garantie	Garantie limitée de 10 ans
Accessoires inclus	Étui de transport, courroie

FOIRE AUX QUESTIONS - Magnus 56 LEICA

Comment nettoyer les lentilles des jumelles LEICA Magnus 56 ?

Utilisez un chiffon en microfibre doux pour essuyer les lentilles. Évitez d'utiliser des produits chimiques agressifs.

Comment ajuster la mise au point des jumelles ?

Tournez la molette de mise au point située sur le centre des jumelles jusqu'à ce que l'image soit nette.

Les jumelles LEICA Magnus 56 sont-elles étanches ?

Oui, les jumelles LEICA Magnus 56 sont conçues pour être étanches et résistantes à la buée.

Quelle est la garantie des jumelles LEICA Magnus 56 ?

Les jumelles sont couvertes par une garantie limitée de 10 ans contre les défauts de fabrication.

Comment régler la dioptrie sur les jumelles LEICA Magnus 56 ?

Utilisez le réglage de dioptrie situé sur l'oculaire droit pour compenser la différence de vision entre vos yeux.

Quel est le poids des jumelles LEICA Magnus 56 ?

Les jumelles LEICA Magnus 56 pèsent environ 1 300 grammes.

Est-ce que les jumelles LEICA Magnus 56 sont compatibles avec des trépieds ?

Oui, elles sont adaptées à une utilisation avec des trépieds via un adaptateur spécifique.

Comment stocker mes jumelles pour prolonger leur durée de vie ?

Conservez vos jumelles dans un endroit sec et frais, à l'abri de la lumière directe du soleil et de l'humidité.

Les jumelles LEICA Magnus 56 sont-elles adaptées pour une utilisation nocturne ?

Elles peuvent être utilisées dans des conditions de faible luminosité, mais ne sont pas spécifiquement conçues pour une utilisation nocturne.

Comment puis-je obtenir un service après-vente pour mes jumelles ?

Contactez le service client LEICA ou rendez-vous sur leur site web pour plus d'informations sur le service après-vente.

MODE D'EMPLOI Magnus 56 LEICA

Partout dans le monde, le nom de Leica est synonyme de qualité optimale, de haute précision, de grande fiabilité et de durabilité.

Nous espérons que vous prendrez grand plaisir à utiliser votre nouvelle lunette de visée Leica Magnus.

La lunette de visée Leica Magnus est équipée d'une optique exceptionnelle qui assure une image claire et nette, même dans les conditions les plus difficiles, afin de toujours garantir un résultat sûr. En outre, elle est simple d'emploi et fonctionnelle.

Afin que vous puissiez exploiter toutes les fonctionnalités de cette lunette de visée hautes performances, nous vous recommandons de lire d'abord ce mode d'emploi.

Attention:

Eviter, comme avec des jumelles, de regarder avec la lunette de visée Leica Magnus directement dans des sources de lumière claires afin d'écarter tout risque de lésion oculaire.

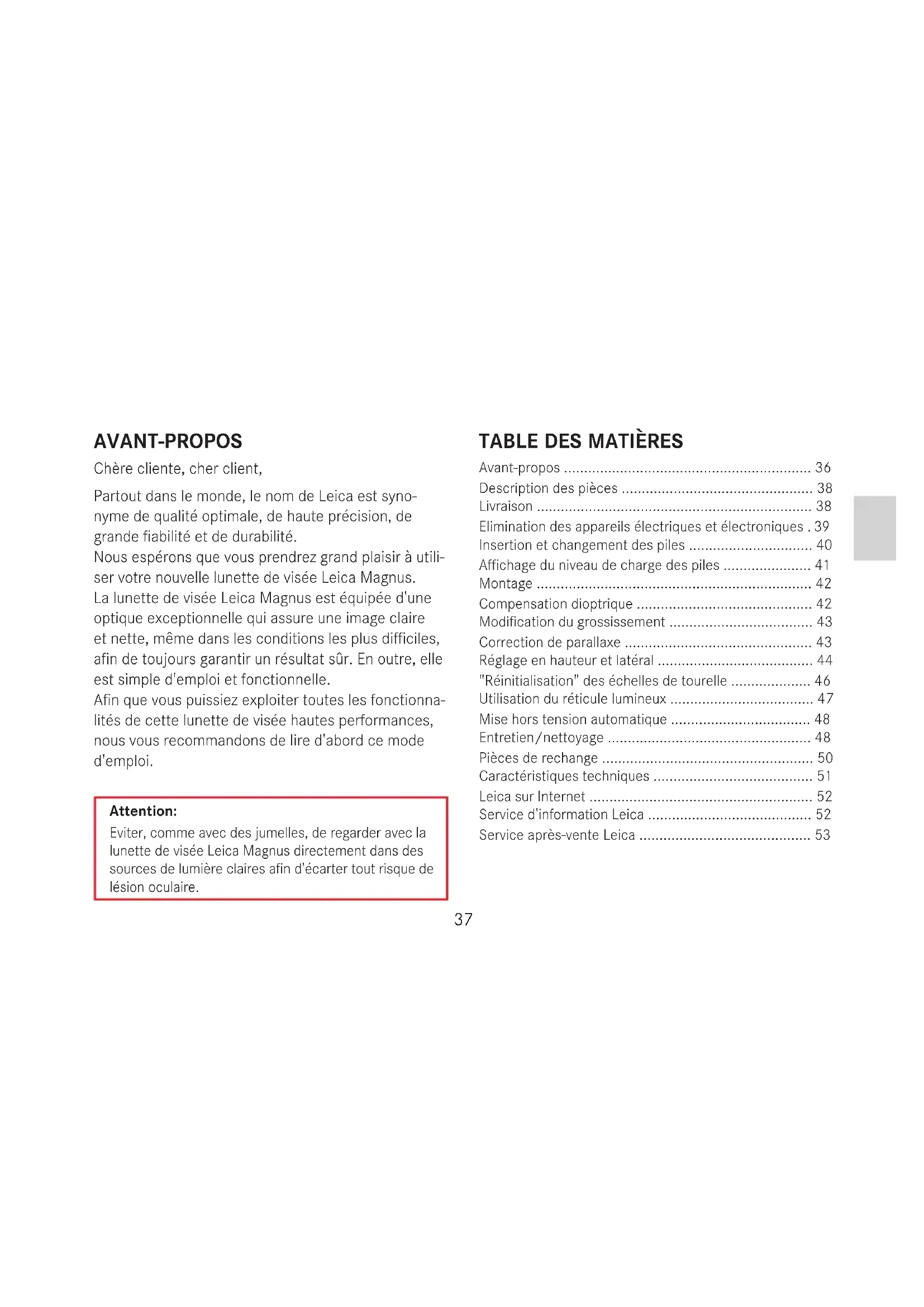

TABLE DES MATIÈRES

Avant-propos 36

Description des pièces 38

Livraison 38

Elimination des appareils électriques et électroniques . 39

Insertion et changement des piles 40

Affichage du niveau de charge des piles .... 41

Montage 42

Compensation dioptrique 42

Modification du grossissement 43

Correction de parallaxe 43

Réglage en hauteur et latéral 44

"Réinitialisation" des échelles de tourelle 46

Utilisation du réticule lumineux 47

Mise hors tension automatique 48

Entretien/nettoyage 48

Pièces de rechange 50

Caractéristiques techniques 51

Leica sur Internet 52

Service d'information Leica 52

Service après-vente Leica 53

descrIPtlon des Plèces

1. Oculaire avec

a. OÉillère rotative

1. Index pour le réglage dioptrique

2. Couvercle du compartiment à piles / Commutateur à bascule/rotatif du réticule lumineux avec

a. Positions des modes de fonctionnement

b. Point d'index pour les modes de fonctionnement

c. Symboles de réglage de la luminosité

d. Compartiment à piles

e. Joint d'étanchéité

1. Tourelle de réglage en hauteur

2. Tourelle de réglage latéral

3. Objectif

4. Filetage du filtre

5. Bague de réglage du grossissement avec a. Ergot

6. Bague de réglage de parallaxe avec a. Echelle

4./5. Tourelle de réglage latéral/en hauteur (capuchon de protection vissé) avec

a. Index

b. Vis de fixation

c. Capuchon de protection

d. Molette

e. Echelle

f. Joint d'étanchéité

equIPeMent FournI

- Lunette de visée

- 1 pile ronde lithium 3 V type CR 2032

- Capuchon de protection pour oculaire/objectif

- Mode d'emploi

- Carte de garantie

- Lingette de nettoyage

- Cache pour rails de montage (uniquement sur les modèles équipés en conséquence)

ellMination des aPParells électriques et électroniques

(applicable à l'UE ainsi qu'aux autres pays européens avec des systèmes de collecte distincts)

Cet appareil contient des composants électriques et/ou électroniques et ne peut donc pas être jeté dans les ordures ménagères ordinaires!

Il doit être déposé à un point de collecte municipal adapté afin d'être recyclé. Ce dépôt est gratuit.

Si l'appareil contient des piles ou des accumulateurs remplaçables, ils doivent être préalablement retirés et, le cas échéant, éliminés séparément conformément aux règlements en vigueur (à cet égard, voir les instructions correspondantes dans le mode d'emploi de l'appareil).

D'autres informations à ce sujet sont disponibles auprès de l'administration municipale, de la société de traitement des déchets ou du magasin dans lequel vous avez acheté cet appareil.

INSERTION ET REMPLACEMENT DE LA PILE

Les lunettes de visée Leica avec réticule lumineux sont alimentées par une pile ronde lithium 3 V, type CR 2032.

Remarque:

L'autonomie d'une pile dépend du profil d'utilisation, ainsi que de nombreux autres facteurs, et peut donc être très variable.

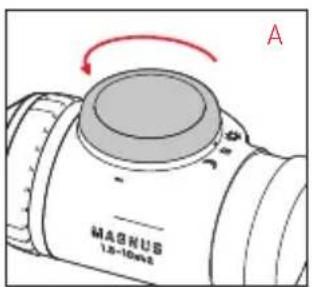

A MAGNUS 1.0-10mm

1. Ouvrez le couvercle (3) du compartiment des piles (3d) en le faisant tourner dans le sens inverse des aiguilles d'une montre (A).

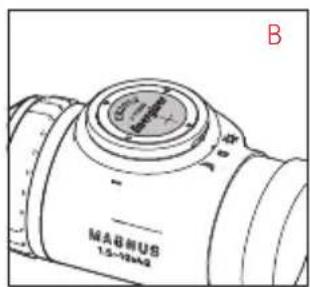

2. Insérez la pile avec la borne positive orientée vers le haut (B).
3. Replacez le couvercle du compartiment. Faites-le tourner dans le sens des aiguilles d'une montre jusqu'à ce que vous sentiez une résistance du joint en caoutchouc (3e).

Important:

Ne forcez pas lorsque vous refermez le couvercle!

AFFICHAGE DU NIVEAU DE CHARGE DE LA PILE

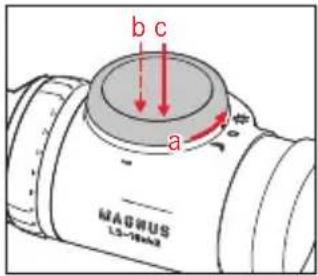

b c a MAGUS LS-MAGUS

Le point lumineux du réticule lumineux sert à l'affichage. L'affichage s'effectue dans les 10 s suivant la mise sous tension:

Affichage de l'autonomie

Suffisante

Le point lumineux reste allumé

Réduite	Le point lumineux s'éteint
	brièvement à intervalles réguliers

Faible

Le point lumineux clignote régulièrement

Remarque:

• Après une désactivation et une réactivation automatiques du réticule lumineux (voir p. 48), l'affichage n'est pas répété.
• Par défaut, c'est-à-dire à la livraison des lunettes de visée, cet affichage est activé, mais vous pouvez le désactiver (voir ci-dessous).

Activation et désactivation de l'affichage de l'autonomie

1. Placez le commutateur à bascule/rotatif (3) en mode Jour (position "Soleil") (a).
2. A l'aide du commutateur à bascule/rotatif, sélectionnez la luminosité la plus faible (voir p. 47) et relâchez le commutateur (b).
3. Maintenez le côté gauche du commutateur à bas-cule/rotatif enfoncé pendant au moins 20s (c).

- Pour confirmer le réglage, le point lumineux clignote (pendant les 10 premières secondes suivant le réglage):

Etat Affichage

Activé

Le point lumineux clignote brièvement et régulièrement

Désactivé

Le point lumineux clignote brièvement 2x et régulièrement

Remarque:

Votre réglage est conservé après la désactivation et l'activation manuelles du réticule lumineux, ainsi qu'après le remplacement de la pile.

Montage

Pour une visée parfaite, il est avant tout essentiel de monter correctement la lunette de visée sur l'arme. Pour ce faire, il existe un vaste éventail de pièces de montage dans le commerce spécialisé.

Nous recommandons de faire appel à un atelier spécialisé pour le montage et d'être attentif à un bon alignement et à une absence de tension. Pour le montage, nous conseillons de n'utiliser que des pièces de qualité provenant de fabricants renommés, appropriées aux caractéristiques de la lunette de visée Leica Magnus.

Pour la compensation dioptrique, placez la lunette de visée Leica Magnus devant votre œil. Faites alors tourner l'œillère (1a) de l'oculaire (1) de manière à voir le réticule avec une grande netteté. Pour un réglage d'une précision optimale, il est recommandé

• de diriger la lunette de visée vers un fond clair et neutre, puis de
• tourner d'abord l'œilleton entièrement vers la gauche pour ensuite le tourner de nouveau vers la droite et rechercher la netteté optimale du réticule. Cette opération tient compte de la faculté d'adaptation de l'œil et permet ainsi un réglage optimal.

reglage du grossIsseMent

Vous pouvez modifier le grossissement en faisant tourner la bague de réglage (8) : vers la droite pour un grossissement inférieur et vers la gauche pour un grossissement supérieur. L'ergot (8a) facilite l'orientation dans l'obscurité : s'il est dirigé vers le haut, il est réglé sur un grossissement intermédiaire.

correction de ParallaXe

La lunette de visée Leica Magnus dotée d'un grossissement maximal 12x est ajustée pour une distance de 100 m sans parallaxe afin d'assurer une netteté parfaite pour l'observation et la visée à cette distance.

Une déviation éventuelle du point d'impact est généralement négligeable si l'œil n'est pas parfaitement centré.

Les déviations doivent toutefois être prises en compte en cas de grossissements supérieurs. Les lunettes de visée disposant d'un grossissement supérieur à 12x sont donc équipées d'une correction de parallaxe.

Pour ce faire, faites tourner la bague de réglage correspondante (9) de la tourelle, à gauche du tube, jusqu'à ce que la cible apparaisse avec une grande netteté. Pour un réglage aussi précis que possible, il est conseillé de toujours régler le grossissement maximum lors de cette opération. Un réglage optimal est ainsi atteint lorsque le réticule et l'image ne se déplacent pas dans des directions opposées en cas de changement de position de l'œil par rapport à l'oculaire.

réglage en hauteur et latéral

1. Montez la lunette de visée sur l'arme (voir p. 42).
2. A l'aide des deux tourelles de réglage, réglez le réticule et l'axe de barillet de l'arme sur la distance de tir sélectionnée (p. ex. 100 m). Vous pouvez notamment utiliser un collimateur laser.
3. Effectuez un tir d'essai pour vérifier la position du point d'impact. A cet égard, il est utile de fixer l'arme en position sur un trépied ou à l'aide de sacs de sable.
4. Sans modifier la position de l'arme, ajustez le réticule précisément sur le point d'impact à l'aide des deux tourelles de réglage (4/5).

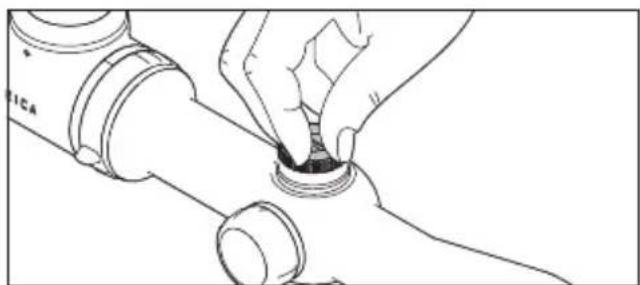

Cette opération s'effectue à l'aide des deux tourelles de réglage (4 pour la hauteur et 5 pour le réglage latéral), qui fonctionnent de manière identique:

1. Dévissez d'abord le capuchon de protection (4c/5c) en le faisant tourner dans le sens inverse des aiguilles d'une montre. Une fois le capuchon ôté, la molette (4d/5d) est visible, ainsi que la bague de réglage (4e/5e) correspondante et le point d'index (4a/5a).
2. Ensuite, effectuez les réglages à l'aide de la molette. Les molettes sont dotées d'incréments très fins, un clic correspondant à une déviation du point d'impact d'environ 10 mm/ ^1/3 MOA à 100 m (sans tenir compte de toutes les conditions balistiques).

Si le point d'impact est en hauteur (tir haut), la molette (4d) est tournée dans le sens inverse des aiguilles d'une montre,

s'il est plus bas (tir bas), elle est tournée dans le sens des aiguilles d'une montre.

Procédez de la même manière pour les corrections latérales: Si le point d'impact est à droite (tir droit), la molette (5d) est tournée dans le sens inverse des aiguilles d'une montre,

s'il est à gauche (tir gauche), elle est tournée dans le sens des aiguilles d'une montre.

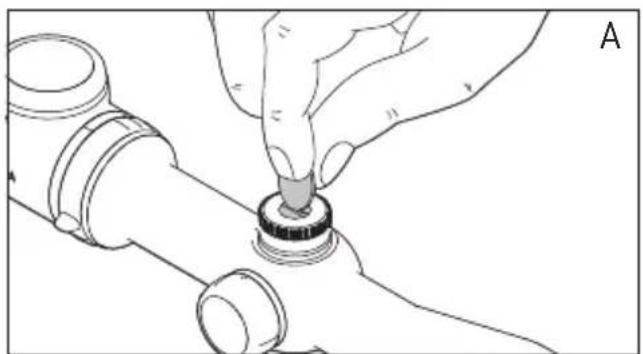

"réInItlallsation" des échelles de tourelle

(Procédure identique pour les deux tourelles) La procédure suit d'abord les indications de la section précédente (1./2.).

Ensuite,

1. pendant que vous maintenez la molette (4d/5d), desserrez la vis de fixation (4b/5b) à l'aide d'une pièce de monnaie (A), et
2. tournez la bague de réglage (4e/5e) de manière à ce que le zéro se trouve face au point d'index (4a/5a) (B).
3. Enfin, ce réglage est fixé par le serrage de la vis de fixation pendant que la molette (4d/5d) est main-tenue.

Une fois que vous avez effectué ces opérations sur les deux bagues de réglage, vous pouvez rétablir précisément le réglage de base de la distance de tir après tout autre réglage en effectuant une remise à zéro, et ce sans devoir prendre de note.

Tous les types de réticules de la lunette de visée Leica Magnus disposent d'un point lumineux central.

Remarque:

Pour plus d'informations sur les différents types de réticules, visitez le site: http://de.leica-camera.com/sport_optics/rifle_scopes_magnus/Absehen/

MAGNUS 1.5-10mm

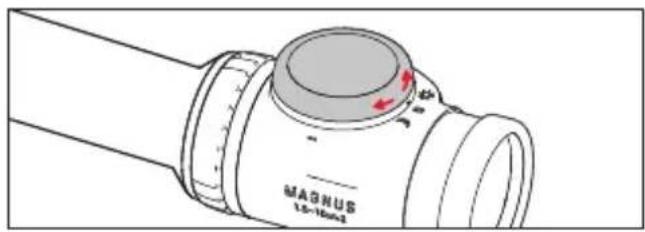

Le commutateur à bascule/rotatif (3) permet de choisir entre trois modes de fonctionnement désignés par différents symboles:

Les modes Jour et Nuit se distinguent par le degré de luminosité du point lumineux. Dans ces deux modes, vous pouvez régler la luminosité selon 60 incréments en fonction des conditions d'utilisation et de vos préférences.

Vous pouvez également utiliser le commutateur à bascule/rotatif: appuyer sur le côté gauche réduit la luminosité, appuyer sur le côté droit l'augmente. Une pression simple entraîne une modification d'un incrément, une pression continue provoque une modification continue

Remarque:

Vos réglages sont conservés après la mise sous et hors tension.

Mlse hors tension autoMatlique

Indépendamment du mode de fonctionnement sélectionné, le réticule lumineux se met automatiquement hors tension afin d'économiser la pile dans différentes situations où il n'est pas utilisé lors de la chasse:

• lorsque la lunette de visée n'est pas déplacée pendant plus de 3 minutes (par exemple, lors de l'affût)
• lorsque la lunette de visée est inclinée à plus de 45° (par exemple lorsque l'arme est posée momenta-nément)
• lorsque la lunette de visée est inclinée à plus de 80° vers le haut ou 65° vers le bas environ ou lorsqu'elle est placée à la verticale (par exemple près de l'épaule de l'arme). Dès que ces conditions ne sont plus remplies, le point lumineux est automatiquement rallumé avec la luminosité préalablement réglée.

entretlen/nettoYage

Il n'est pas nécessaire de prendre des précautions d'entretien particulières avec la lunette de visée Leica Magnus. Enlever les particules grossières, telles que le sable, avec un pinceau fin ou en soufflant dessus. Traiter les empreintes digitales, etc. sur les lentilles d'objectif et d'oculaire d'abord avec un chiffon humide puis les essuyer avec une peau de chamois douce propre ou avec un chiffon non pelucheux. Veillez à ne pas exercer de pression importante sur la surface de la lentille lors de son nettoyage, même si elle est très sale. Bien que la couche anti-reflet soit résistante aux rayures, elle peut être endommagée par le sable ou les cristaux de sel.

Le boîtier ne doit être nettoyé qu'à l'aide d'une peau de chamois humide. L'utilisation d'une lingette sèche risque de générer une charge statique.

Il est interdit d'utiliser de l'alcool ou d'autres substances chimiques pour le nettoyage du boîtier ou de l'optique.

Important:

• Protégez la lunette de visée contre les chocs.
• Rangez votre lunette de visée dans un endroit sec, frais et bien aéré, en particulier dans des climats humides, afin d'éviter l'apparition de moisissures.
• Les lunettes de visée Leica sont étanches jusqu'à 4m (0,4 bar) de profondeur, mais l'étanchéité parfaite n'est garantie que si les capuchons de protection des tourelles de réglage en hauteur et latéral et le couvercle du compartiment des piles (3/4c/5c) sont hermétiquement fermés contre les joints correspondants (3e/4f/5f). Vérifiez que ces joints sont en bon état. S'ils sont endommagés, vous devez absolument les remplacer.
• N'essayez pas de démonter la lunette. Les répara-tions doivent être exclusivement réalisées par le Service après-vente Leica.
• Chaque lunette de visée Leica porte, outre la désignation de son type, son numéro de fabrication "personnel". Veuillez, par mesure de sécurité, noter ce numéro dans votre documentation.

Plèces de rechange

Si vous avez besoin d'une pièce de rechange pour votre lunette de visée Leica, p. ex. un capuchon à visser, des joints ou un capuchon de protection, contactez notre service après-vente (adresse, voir p. 53) ou votre représentant national Leica (adresse, voir carte de garantie).

CARACTÉRISTIQUES TECHNIQUES

Modèles Leica Magnus 1 - 6.3	^1 × 24^2 1.5	- 10	^1 × 42^2 2.4	- 16	^1 × 56^2
Pupille de sortie 12,4 - 3,8 mm 12,4 - 4,2 mm 12,4 - 3,5 mm
Champ de vision à max. / min. 6,5 /43,2 m 4,1 / 26 m 2,6 /17 mGrossissement (m/100 m)
Correction de parallaxe 100 m 100 m 50 m - ∞, réglable
Distance longitudinale de la pupille de sortie	90 mm
Couche anti-reflet	Aqua DuraTM
Facteur de transmission	TD/TN ≥91 %
Compensation dioptrique	- 4/+3 dpt.
Plage de réglage du réticule par clic	env. 10mm ( ^1/_3 MOA) par clic / 100 m
Plage de réglage du point d'impact	200 x 140 cm	150 x 140 cm		150 x 140 cm
Diamètre du tube médian	30 mm, rails intérieurs Zeiss
Filetage pour filtre, côté objectif	-	M46 x 0,75 mm		M58 x 0,0,75 mm
Etanchéité	jusqu'à 4 m de profondeur, rempli d'azote
Matériau du boîtier	Aluminium
Eclairage du réticule	Point lumineux, activable et désactivable, mode Jour et Nuit au choix,luminosité réglable en 60 incréments, mise sous et hors tension automatique
Longueur	272 mm 317 mm	360 mm
Poids	570 g	620 g		785 g

^1 Grossissement
^2 Diamètre de l'objectif

lelca sur Internet

Des informations d'actualité concernant le matériel, les nouveautés, les activités et la société Leica elle-même sont à votre disposition sur notre Homepage sur Internet sous la référence:

http://www.leica-camera.de

serVice d'InForMatlon lelca

Le service d'information Leica répondra volontiers par écrit, par téléphone, fax ou e-mail à vos questions d'ordre technique se rapportant à la gamme de produits Leica:

Leica Camera AG

Service d'information

Postfach 1180

D35599 Solms

Tél.: [phone]

Fax: [phone]

[e-mail]

serVice aPrès-Vente lelca

Le Service après-vente de la société Leica Camera AG et les services après-vente des divers représentants Leica (liste des adresses sur le bon de garantie) se tiennent à votre disposition pour entretenir et réparer vos équipements Leica.

Leica Camera AG

Service clientèle
