MANUAL DE USUARIO Magnus 56 LEICA

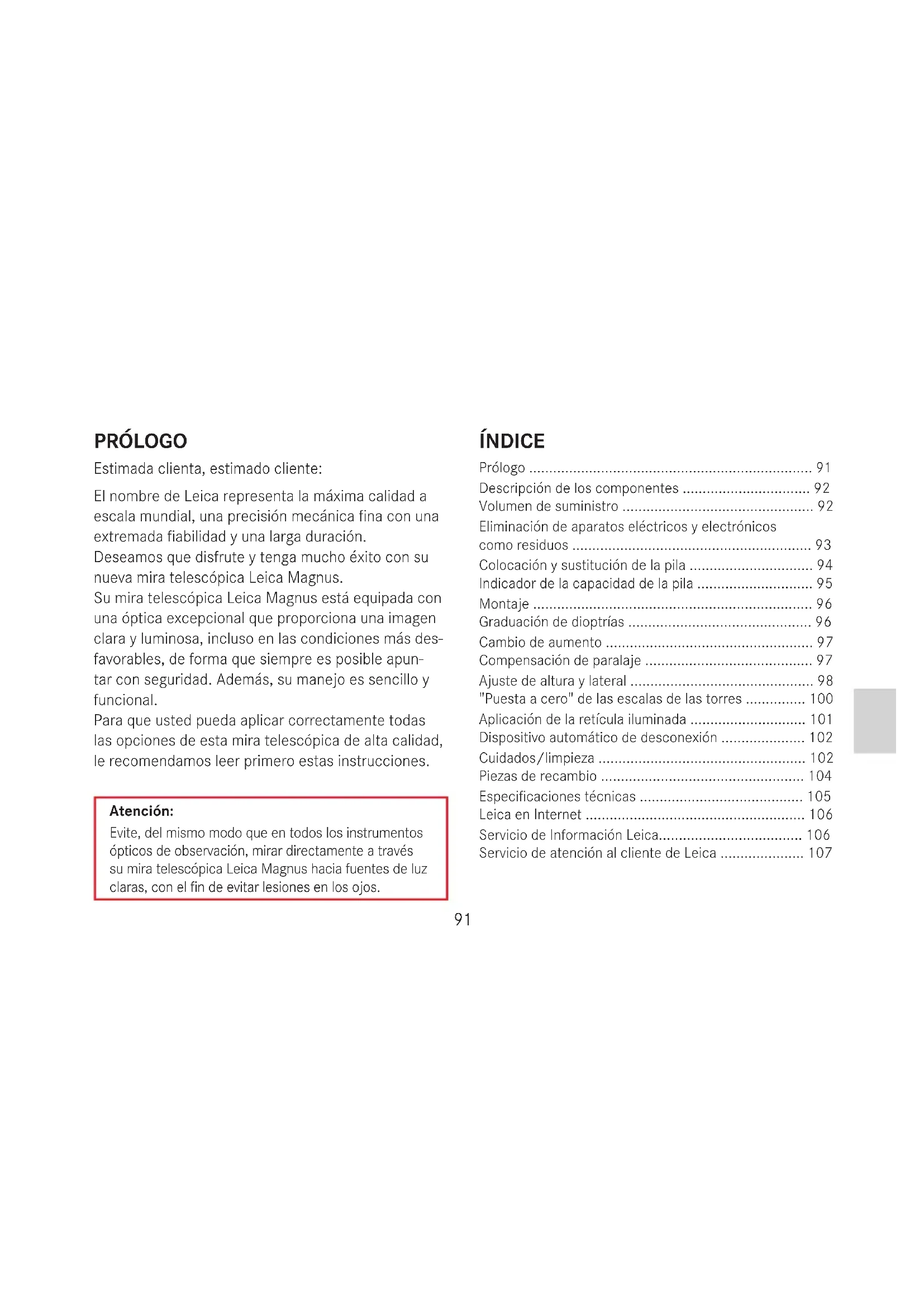

Estimada clienta, estimado cliente:

El nombre de Leica representa la máxima calidad a escala mundial, una precisión mecánica fina con una extremada fiabilidad y una larga duración.

Deseamos que disfrute y tenga mucho éxito con su nueva mira telescópica Leica Magnus.

Su mira telescópica Leica Magnus está equipada con una óptica excepcional que proporciona una imagen clara y luminosa, incluso en las condiciones más desfavorables, de forma que siempre es posible apuntar con seguridad. Además, su manejo es sencillo y funcional.

Para que usted pueda aplicar correctamente todas las opciones de esta mira telescópica de alta calidad, le recomendamos leer primero estas instrucciones.

Atención:

Evite, del mismo modo que en todos los instrumentos ópticos de observación, mirar directamente a través su mira telescópica Leica Magnus hacia fuentes de luz claras, con el fin de evitar lesiones en los ojos.

ÍNDICE

Prólogo 91

Descripción de los componentes 92

Volumen de suministro 92

Eliminación de aparatos eléctricos y electrónicos como residuos 93

Colocación y sustitución de la pila 94

Indicador de la capacidad de la pila 95

Montaje 96

Graduación de dioptrías 96

Cambio de aumento 97

Compensación de paralaje 97

Ajuste de altura y lateral 98

"Puesta a cero" de las escalas de las torres ..... 100

Aplicación de la retícula iluminada 101

Dispositivo automático de desconexión 102

Cuidados/limpieza 102

Piezas de recambio 104

Especificaciones técnicas .... 105

Leica en Internet 106

Servicio de Información Leica.... 106

Servicio de atención al cliente de Leica 107

descrIPclón de los coMPonentes

1. Ocular con

a. Concha del ocular giratoria

1. Índice para el ajuste de las dioptrías

2. Tapa del compartimiento de la pila/interruptor giratorio/basculante de la retícula iluminada con

a. Posiciones de conexión de modos de funcionamiento

b. Punto de índice para modos de funcionamiento

c. Símbolos para el sentido de ajuste de la luminosidad

d. Compartimiento de la pila

e. Anillo obturador

1. Torre de ajuste de altura

2. Torre de ajuste lateral

3. Objetivo

4. Rosca del filtro

5. Anillo de ajuste del aumento con a. Saliente

6. Anillo de ajuste del paralaje con

a. Escala

4./5. Torre de ajuste de altura/de ajuste lateral (cubierta de protección desenroscada) con

a. Índice

b. Tornillo de sujeción

c. Cubierta de protección

d. Rueda moleteada

e. Escala

f. Anillo obturador

Material entregado

- Mira telescópica

- 1 pila de botón de litio de 3 V tipo CR 2032

- Tarjeta de garantía

- Paño de limpieza

- Cubierta para la guía de montaje (solo en modelos correspondientemente equipados)

elIMinación de aParatos eléctricos Y electrónicos coMo reslduos

(es válido para la UE, así como para otros países europeos con sistemas de recogida separada de residuos)

¡Este aparato contiene componentes eléctricos y/o electrónicos y, por ello, no debe eliminarse con la basura doméstica normal!

En su lugar se deberá entregar a los centros de recogida correspondientes puestos a disposición por las comunidades con fines de reciclaje. Esto es gratuito para usted.

En el caso de que el aparato incluya pilas o acumuladores recambiables, estos deberán ser retirados previamente y, si es necesario, eliminarse por su parte conforme con las disposiciones (véase al respecto las indicaciones en las instrucciones del aparato).

En su administración local, en la empresa de eliminación de residuos, o en el comercio en el que haya adquirido este aparato recibirá otras informaciones relativas al tema.

939393

COLOCACIÓN Y SUSTITUCIÓN DE LA PILA

La energía de las miras telescópicas Leica con retícula iluminada se suministra mediante una pila de botón de litio de 3 voltios, tipo CR 2032.

Nota:

La vida útil de una pila no solo depende del perfil de utilización, sino también de muchos otros factores, por lo que puede variar considerablemente.

A MAGNUS 1.0-10mm

B M A B U S 1.5~10x8

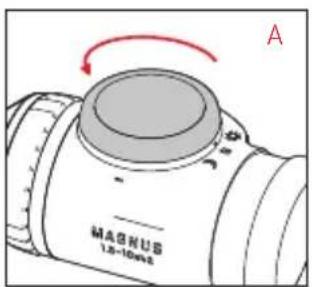

1. Abra la tapa (3) del compartimiento de la pila (3d) haciéndola girar en sentido contrario a las agujas del reloj (A).

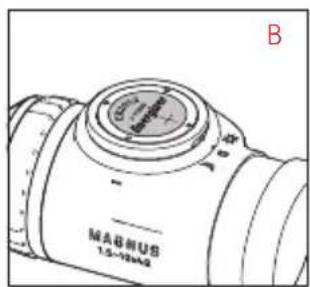

2. Introduzca la pila con su contacto positivo hacia arriba (B).
3. Vuelva a cerrar la tapa. Para ello, hágala girar en el sentido de las agujas del reloj hasta que note la resistencia debida al anillo obturador de goma (3e).

Importante:

¡No aplique la fuerza al cerrar la tapa!

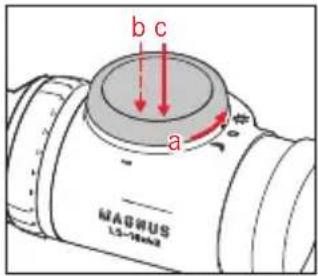

INDICADOR DE LA CAPACIDAD DE LA PILA

b c a MAGRUS LS-MMA

El punto luminoso de la retícula iluminada sirve de indicador. La indicación tiene lugar durante los primeros 10 s tras encender el aparato:

Capacidad Indicación

Suficiente El punto luminoso brilla con luz fija

Baja El punto luminoso se apaga brevemente a intervalos regulares

Débil

El punto luminoso parpadea de modo uniforme

Nota:

• La indicación_nose repite tras un proceso automático de apagado y encendido de la retícula iluminada (v. pág. 102).
• En el ajuste de fábrica, es decir, cuando se entrega la mira telescópica, está activado este indicador, pero puede desconectarlo (v. abajo.).

Conectar y desconectar el indicador de capacidad

1. Sitúe el interruptor giratorio/basculante (3) en funcionamiento diurno (posición "Sol") (a).
2. Ajuste la luminosidad mínima con el interruptor giratorio/basculante (v. pág. 101) y vuelva a soltarlo a continuación (b).
3. Mantenga presionado el lado izquierdo del interruptor giratorio/basculante durante 20 s como mínimo (c).

- Para confirmar su ajuste parpadeará el punto luminoso (durante los primeros 10 s tras el proceso de ajuste):

Estado Indicación

Conectado

El punto luminoso parpadea brevemente a intervalos regulares

Des	El punto luminoso parpadea
	2 veces a intervalos regulares

Nota:

Su ajuste se mantendrá tanto tras la desconexión y conexión automática de la retícula iluminada como tras un cambio de pila.

Montaje

El primer requisito para un blanco perfecto es un montaje técnicamente correcto de la mira telescó-pica sobre el arma. Para ello, están disponibles en el comercio especializado una gran diversidad de piezas de montaje.

Recomendamos que se encomiende el montaje a un taller especializado, en el que será imprescindible que se haga alineado y sin tensiones. Para el montaje, el taller solo debe utilizar piezas de alta calidad de fabricantes prestigiosos, que estén a la altura de las propiedades cualitativas de su mira telescópica Leica Magnus.

graduación de dloPtrías

Utilice la graduación de dioptrías para ajustar la mira telescópica Leica Magnus a su ojo. Haga girar para ello la concha (1a) del ocular (1) hasta que pueda ver la retícula con la máxima nitidez. Para lograr un ajuste lo más preciso posible se recomienda

• dirigir la mira telescópica a un fondo neutro, claro, y
• hacer girar primero la concha por completo a la izquierda, para seguidamente volver a girarla desde esta posición hacia la derecha hasta encontrar la máxima nitidez para la retícula. Este modo de proceder tiene en cuenta la capacidad de acomodación del ojo y asegura así un ajuste óptimo.

caMBlo de auMento

Haciendo girar el anillo de ajuste (8) se modifica el aumento: hacia la derecha para reducirlo y hacia la izquierda para incrementarlo. El saliente (8a) facilita la orientación en la oscuridad: Si apunta hacia arriba, está siempre ajustado aproximadamente el aumento medio.

coMPensación de Paralaje

Las miras telescópicas Leica Magnus con un aumento máximo de hasta 12 x están adaptadas a una distancia de 100 m libres de paralaje, de modo que puede ver a la vez con perfecta nitidez la retícula y un objetivo a esa distancia.

Las posibles desviaciones del punto de impacto en caso de que el ojo no se encuentre en posición exactamente centrada se pueden considerar despreciables por lo general.

Sin embargo, sí que se han de tener en cuenta las desviaciones en caso de aumentos relativamente elevados. Por este motivo, las miras con rangos de aumento superiores a 12 x disponen de una compensación de paralaje.

Para ello, haga girar el anillo de ajuste (9) correspondiente de la torre a la izquierda del tubo hasta que pueda ver la imagen del objetivo con absoluta nitidez. Con objeto de conseguir un ajuste lo más preciso posible, se recomienda emplear en este proceso el aumento máximo. Se consigue un ajuste óptimo si la retícula y la imagen no se mueven entre sí cuando varía la posición del ojo con respecto al ocular.

ajuste de altura Y lateral

1. Monte la mira telescópica en el arma (v. pág. 96).
2. Ajuste consecutivamente la retícula y el eje portante del arma con las dos torres de ajuste a la distancia de tiro que haya seleccionado (p. ej., 100 m). Esto puede realizarse, p. ej., con un cartucho láser.
3. Para determinar la posición del punto de impacto dispare un tiro de prueba. Para ello resulta de gran ayuda fijar el arma en su posición con un apoyo para tiro o con sacos de arena.
4. Ajuste la retícula exactamente al punto de impacto con las dos torres de ajuste (4/5), sin modificar la posición del arma.

Esto se realiza en las dos torres de ajuste – (4) para la altura, (5) para el ajuste lateral, y de la misma manera para ambos.

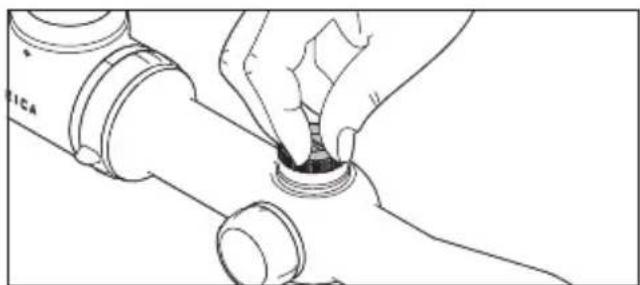

1. Lo primero que debe hacer es desenroscar la cubierta de protección (4c/5c) en sentido contrario al de las agujas del reloj. Con la cubierta retirada queda visible la rueda moleteada (4d/5d), así como el anillo graduado (4e/5e) y el punto de índice (4a/5a) correspondientes.
2. A continuación, realice los ajustes con la rueda moleteada. Los moleteados tienen un enclavamiento muy preciso; un clic corresponde a una desviación del punto de impacto de aprox. 10 mm/ ^1/3 MOA en 100 m (sin considerar para nada las condiciones balísticas).

Si el punto de impacto está desplazado hacia arriba (tiro alto) se hace girar la rueda moleteada (4d) en sentido contrario al de las agujas del reloj,

si el punto de impacto es bajo (tiro bajo), en el sentido de las agujas del reloj.

Para correcciones laterales se procede de modo análogo: Si el punto de impacto está desplazado a la derecha (tiro a la derecha) se hace girar la rueda moleteada (5d) en sentido contrario al de las agujas del reloj,

si el punto de impacto está desplazado a la izquierda (tiro a la izquierda), en el sentido de las agujas del reloj.

"Puesta a cero" de las escalas de las torres

(el modo de proceder es el mismo para ambas torres) El proceso tiene lugar al principio como se describe en la sección anterior (1./2.).

Para ello,

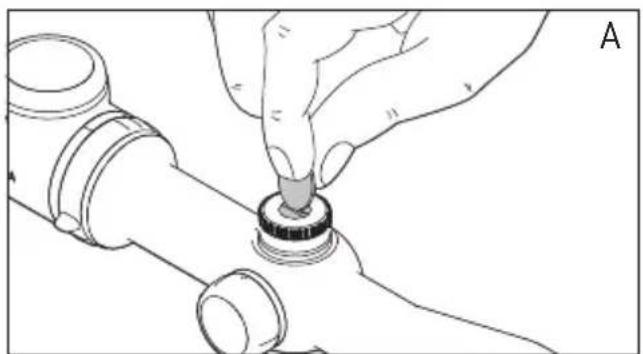

1. mientras se sujeta la rueda moleteada (4d/5d), se afloja con una moneda el tornillos de sujeción (4b/5b) (A), y
2. se hace girar el anillo graduado (4e/5e) hasta que el cero se encuentre enfrentado al punto de índice (4a/5a) (B).
3. Finalmente se fija este ajuste apretando el tornillo, mientras se sujeta la rueda moleteada (4d/5d).

Una vez realizado el proceso con los dos anillos graduados, puede volver a efectuar reiteradamente el ajuste básico a la distancia de tiro después de cada ajuste mediante retorno a las posiciones 0, sin que sea necesaria ninguna observación o anotación.

UTILIZACIÓN DE LA RETÍCULA ILUMINADA

El elemento luminoso de las miras telescópicas Leica Magnus en todos los tipos de retícula consta de un punto luminoso centrado.

Nota:

Encontrará detalles sobre los diferentes tipos de retícula en: http://de.leica-camera.com/sport_optics/rifle_scopes_magnus/Absehen/

MAGNUS 1.5-10mm

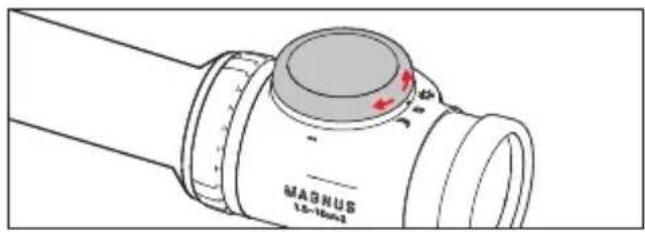

Con el interruptor giratorio/basculante (3) puede elegir entre tres modos de funcionamiento identificados con las marcas correspondientes:

Posición media del interruptor = Des

Posición "Luna" = Funcionamiento nocturno

Posición "Sol" = Funcionamiento diurno

研磨切割U型 1.5~20mm

Los modos de funcionamiento diurno y nocturno se diferencian por las gamas de ajuste de luminosidad para el punto luminoso. En ambos modos de funcionamiento puede adaptar la luminosidad en 60 niveles a las condiciones de empleo o a sus preferencias personales.

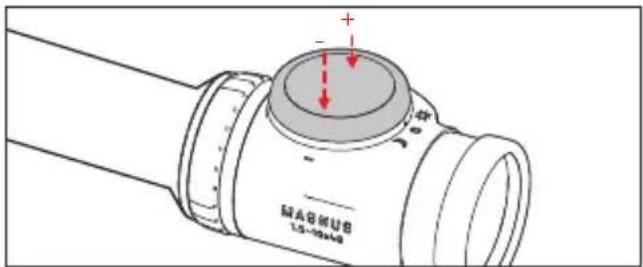

También para ello se utiliza el interruptor giratorio/ basculante: La presión sobre el lado izquierdo disminuye la luminosidad, la presión sobre el lado derecho la aumenta. La pulsación simple ocasiona una variación de un nivel; la pulsación mantenida provoca una variación continuada

Nota:

Sus ajustes se mantienen incluso tras la desconexión y conexión.

dlsPosltIVo autoMÁtlco de des- coneXlón

Independientemente del modo de funcionamiento seleccionado, la retícula iluminada se desconecta automáticamente para proteger la batería en diversas situaciones que en la práctica de la caza equivalen a la no utilización:

• si durante más de 3 minutos no se mueve la mira telescópica (por ejemplo, estando al acecho)
• si se bascula la mira telescópica hacia el lado en más de 45° (por ejemplo, si el arma se guarda temporalmente)
• si la mira telescópica se inclina hacia arriba en más de 80° o hacia abajo en más de 65°, o si está en posición vertical (por ejemplo, cuando se echa el arma al hombro). En cuanto dejan de darse estas condiciones se vuelve a activar automáticamente el punto luminoso con la luminosidad antes ajustada.

culdados/IIMPleza

Para su mira telescópica Leica Magnus no son necesarios unos cuidados especiales. Las partículas de suciedad gruesas como, p. ej., granos de arena, deberán eliminarse con un pincel suave o soplando. Las huellas dactilares y similares en lentes de objetivos y oculares se pueden limpiar pasando primero un paño húmedo y después quitarse con una gamuza suave, limpia o un paño exento de polvo. No ejercer una presión excesiva al limpiar las superficies de las lentes que estén muy sucias. El tratamiento antirreflexión es muy resistente a la abrasión; sin embargo, puede resultar dañado debido a la arena o los cristales de sal. El cuerpo solo se debería limpiar con una gamuza húmeda. Si se emplean paños secos existe peligro de carga electroestática.

Para limpiar la óptica o el cuerpo no se debe emplear alcohol ni otras soluciones químicas.

Importante:

• Tenga cuidado de proteger su mira telescópica contra los golpes.
• Guarde su mira telescópica en un lugar bien ventilado, seco y fresco; sobre todo, para evitar el ataque por hongos en condiciones climáticas húmedas.
• Las miras telescópicas Leica son estancas hasta 4 m de profundidad en agua (0,4 bar). Para ello es requisito indispensable una estanqueidad perfecta, que solo está garantizada si las cubiertas de protección del ajuste lateral y de altura, así como la tapa del compartimiento de la pila (3/4c/5c), si la hay, están firmemente roscadas contra las juntas correspondientes (3e/4f/5f). Asegúrese de que estas juntas no están dañadas. De lo contrario, es imprescindible sustituirlas.
• No intente desmontar el aparato. Es conveniente que las reparaciones se lleven a cabo exclusivamente por equipos del Servicio de atención al cliente de Leica.
• Cada mira telescópica Leica está provista de su número de fabricación "personal" además de la denominación del modelo. Por seguridad, anote este número en su documentación.

Plezas de recaMBlo

En caso de que alguna vez necesitara piezas de recambio para su mira telescópica Leica, como p. ej. tapas roscadas, juntas o cubiertas de protección, diríjase a nuestro Servicio de atención al cliente (v. pág. 107) o a la representación de Leica específica de su país (v. direcciones en la tarjeta de garantía).

104104

ESPECIFICACIONES TÉCNICAS

Modelos de Leica Magnus 1 - 6.3	^1 × 24^2 1.5	- 10	^1 × 42^2 2.4	- 16	^1 × 56^2
Pupila de salida 12,4 - 3,8 mm 12,4 - 4,2 mm 12,4 - 3,5 mm
Campo visual con aumento 6,5 /43,2 m máx./mín. (m/100 m)	4,1 / 26 m 2,6 /17 m
Ajuste de paralaje 100 m 100 m 50 m -∞, regulable
Distancia longitudinal de pupila de salida	90 mm
Tratamiento antirreflexión	Aqua DuraTM
Grado de transmisión	TD/TN ≥91%
Graduación de dioptrías	- 4/+3 dpt.
Recorrido de ajuste de la retícula por clic	aprox. 10 mm ( ^1/_3 MOA) por clic / 100 m
Área de ajuste del punto de impacto 200 x 140 cm 150 x 140 cm		150 x 140 cm
Diámetro medio del tubo	30 mm, guía interior Zeiss
Rosca de filtro, lado del objetivo	-	M46 x 0,75 mm		M58 x 0,0,75 mm
Impermeabilidad al agua	hasta 4 m, relleno de nitrógeno
Material del cuerpo	Aluminio
Iluminación de la retícula	Punto luminoso, activable y desactivable, funcionamiento diurno o nocturno según se desee, luminosidadregulable en 60 niveles respectivamente, desconexión y conexión automática
Longitud	272 mm	317 mm		360 mm
Peso	570 g	620 g		785 g

^1 Aumento
^2 Diámetro del objetivo

lelca en Internet

En nuestra página de Internet podrá consultar las informaciones actuales sobre los productos, novedades, eventos y la empresa Leica:

http://www.leica-camera.de

serVlclo de InForMaclón lelca

Si tiene preguntas de aplicación técnica sobre el programa Leica, diríjase al Servicio de información Leica, que le contestará por escrito, por teléfono o por correo electrónico.

Leica Camera AG

Servicio de información

Apartado de correos 1180

D 35599 Solms

serviclo de atención al cliente de lelca

Para el mantenimiento y la reparación de su equipo Leica están a su disposición el Servicio de atención al cliente de Leica Camera AG o el Servicio de reparaciones de algún representante de Leica en su país (consulte la lista de direcciones en la tarjeta de garantía).

Leica Camera AG

Customer Care
