BRUKSANVISNING Magnus 56 LEICA

oBs! Som for alle kikkerter må man unngå å se direkte inn i skarpe lyskilder med ditt Leica Magnus kikkertsikte, for å unngå skade på øynene.110110 Betegnelse På delene

2. Indeks for innstilling av dioptri

4. Høydejusteringstårn

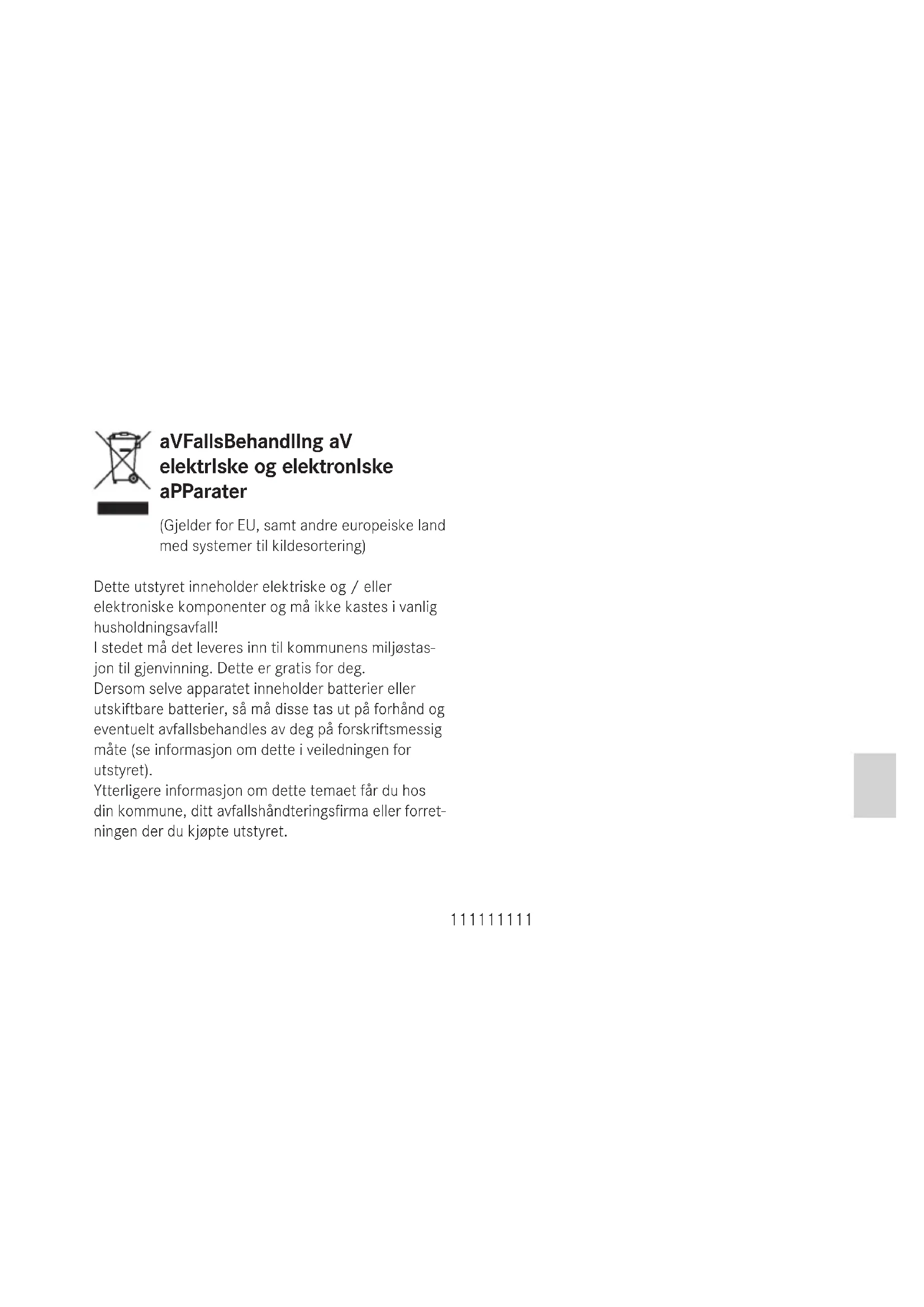

aVFallsBehandlIng aV elektrIske og elektronIske aPParater (Gjelder for EU, samt andre europeiske land med systemer til kildesortering) Dette utstyret inneholder elektriske og / eller elektroniske komponenter og må ikke kastes i vanlig husholdningsavfall! I stedet må det leveres inn til kommunens miljøstas- jon til gjenvinning. Dette er gratis for deg. Dersom selve apparatet inneholder batterier eller utskiftbare batterier, så må disse tas ut på forhånd og eventuelt avfallsbehandles av deg på forskriftsmessig måte (se informasjon om dette i veiledningen for utstyret). Ytterligere informasjon om dette temaet får du hos din kommune, ditt avfallshåndteringsfirma eller forret- ningen der du kjøpte utstyret.112112112

Merk: Batteriets levetid er avhengig av flere faktorer og vil derfor variere. I kaldt vær reduseres levetiden bety- delig.

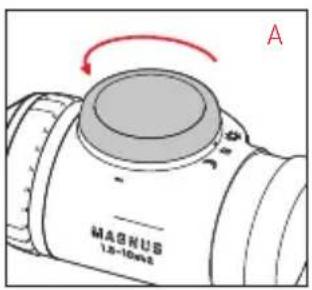

1. Lokket (3) til batterirommet (3d) åpnes ved å dreie

3. Steng lokket ved å dreie det medurs inntil du kjen-

Lyspunktet i trådkorset viser i løpet av de første 10 sekundene batteritil- standen:

• I fabrikkinnstillingen, dvs. ved levering av kikkertsik- tet, er denne visningen slått på, men den kan også slås av (se nedenfor). Inn- og utkopling av kapasitetsvisningen

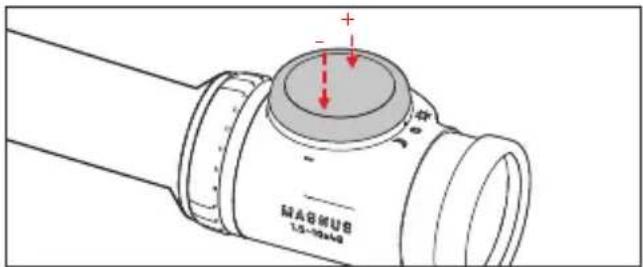

2. Still inn svakeste lysstyrke med vri- / vippebryte-

ren (se side 119) og slipp den deretter igjen (b).

3. Hold den venstre siden av vri - / vippebryteren

trykket i minst 20s (c).

• For å bekrefte valgt innstilling, blinker lyspunktet (i de første 10s etter innstillingen): Tilstand Visning På Lyspunktet blinker opp regelmes- sig og kort Av Lyspunktet blinker regelmessig Merk: Den valgte innstillingen opprettholdes etter manuell ut- og innkopling av lysretikkelet og batteriskifte.

b c114114114 MonterIng En forutsetning for et perfekt treff er at kikkertsik- tet er korrekt montert på våpenet. Det finnes en lang rekke forskjellige montasjer i handelen. Vi anbefaler at monteringen uføres av fagfolk slik at det ikke oppstår uønskede spenninger som kan påvir- ke treffpunktet. Det bør benyttes montasjer med de samme høykvalitetskomponenter som er i ditt Leica Magnus kikkertsikte. dIoPtrIkoMPensasjon Via dioptrikompensasjonen stiller du Leica Mag- nus kikkertsikte inn etter øynene dine. Okularets (1) øyemusling(1a) dreies til du ser trådkorset skarpt. For å få en så nøyaktig innstilling som mulig, lønner det seg - å rette kikkertsiktet mot en nøytral, lys bakgrunn og - så dreie øyemuslingen helt mot venstre, for deretter å dreie tilbake mot høyre for å finne den beste skarphe- ten for trådkorset. Denne fremgangsmåten tar høyde for øyets tilpasningsevne og sikrer på denne måten en optimal innstilling.115115115 skIFte aV ForstØrrelsen Ved å dreie på zoomringen (8) forandrer du forstørrel- sen - mot høyre for mindre forstørrelser, mot venstre for sterkere forstørrelser. Kammen (8a) gjør oriente- ringen lettere i mørke: Peker den oppover, er omtrent middels forstørrelse innstilt. Parallakse-utjeVnIng Leica Magnus kikkertsikter med inntil en maksimums forstørrelse på 12 X er parallaksefritt tilpasset på en avstand på 100 meter , slik at du kan se trådkorset og et mål med perfekt skarphet samtidig på denne avstanden. Et eventuelt avvik i treffpunktets posisjon i en ikke nøyaktig sentrisk posisjon for øyet er i de aller fleste tilfeller uten betydning. Ved større forstørrelser må imidlertid avvikene tas med i beregning. Derfor er kikkertsikter med forstør- relsesområder over 12 X utstyrt med en parallakse- utjevning. Til dette dreies tårnet til venstre på tubusen med den respektive innstillingsringen (9) inntil du ser bildet av målet skarpt. Det anbefales alltid å bruke den største forstørrelsen til dette for å få en så nøyaktig innstilling som mulig. En optimal innstilling er nådd når trådkor- set og bildet ikke beveger seg mot hverandre når du forandrer øyets posisjon i forhold til okularet.116116116 hØYde- og sIdejusterIng

1. Monter kikkertsiktet på våpenet

2. Posisjoner våpenets trådkors og løpeaksel i forhold

til hverandre med de to justeringstårnene på den innskytingsavstanden du har valgt (f.eks. 100 m). Dette kan f.eks. gjøres med en laserpatron.

3. Ta et prøveskudd for å registrere treffpunktet. Det

en fordel å låse våpenets posisjon med et skytesta- tiv eller sandsekker.

4. Juster nå - uten å forandre våpenets posisjon -

trådkorset med de to justeringstårnene (4/5) nøy- aktig på treffpunktet. Dette gjøres på de to justeringstårenene – (4) for høyden, (5) for siden, og for begge på samme måte:

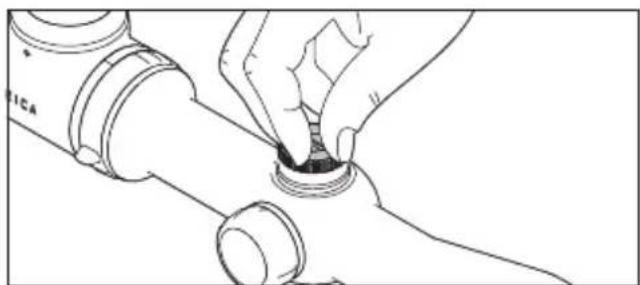

5. Skru av dekklokket (4c/5c) ved å dreie moturs.

Riflene har en svært fint innstilte sperreha- ker, et klikk tilsvarer et avvik for treffpunktet på ca.10 mm/ 1/3 MOA på 100 m (uten noen som helst hensyntagen til ballistiske forhold).117117117 Dersom treffpunktet ligger høyt, dreies riflehjulet (4d) moturs, ved lavtliggende treffpunktposisjon, medurs. På samme måte gjøres sidekorreksjonene: Dersom treffpunktet ligger til høyre, dreies riflehjulet (5d) moturs, dersom treffpunktet ligger til venstre, dreies det medurs.118118 «nullIng» aV tårnskalaene (Fremgangsmåten er den samme for begge tårn) Prosessen utføres først slik det beskrives i forrige av- snitt (1./2.). Deretter blir,

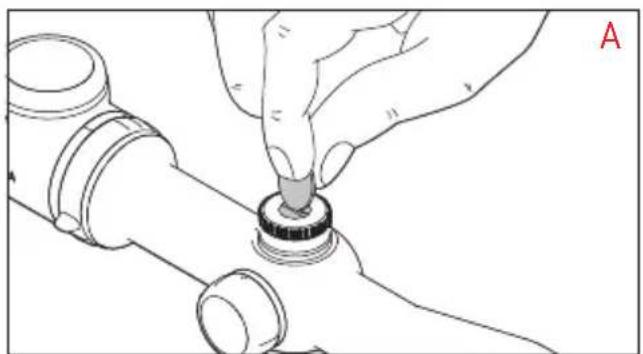

3. Til slutt låses denne innstilling ved at klemskruen

trekkes fast, mens riflehjulet holdes fast. Etter at dette har blitt gjort med begge skalaringene, kan grunninnstillingen til skuddavstanden enhver tid gjennomføres trygt etter en eventuell justering ved å stille tilbake til 0-posisjonene, uten at man må merke seg noe eller notere noe.

Trådkorset i Leica Magnus kikkertsikter har et lys- punkt i midten, dette gjelder for alle typer trådkors. Merk: Detaljer for de forskjellige typer trådkors finner du på: http://de.leica-camera.com/sport_optics/rifle_sco- pes_magnus/Absehen/ Med vri - / vipebryteren (3) kan det velges mellom tre innstillinger. De er merket med følgende markeringer: Bryterstilling i midten = Av «Måne»-stilling = Nattmodus «Sol»-stilling = Dagmodus Forskjellen mellom dag- og nattmodus er lysstyrken på lyspunktet. For begge innstillinger kan lysstyrken justeres i 60 trinn, slik at den tilpasses omgivelsene og dine ønsker. Også til dette formålet tjener vri- / vippebryteren: Trykker du på den venstre siden, avtar lysstyrken, mens den øker når du trykker på den høyre siden. Trykkes det én gang, bevirker dette en endring på ett trinn, mens det skjer en kontinuerlig forandring når bryteren holdes nede. Merk: Innstillingene som er foretatt opprettholdes også et- ter ut- og innkopling.

+120120 utkoPlIngs-autoMatIkk Uavhengig av hvilken driftsmodus som er valgt, slår lys-trådkorset seg av seg selv for å spare batteriet: - når kikkertsiktet ikke beveges på mer enn 3 minut- ter (eksempelvis ved jaktposten) - når kikkertsiktet heller mer enn 45° mot siden (eks- empelvis når våpenet blir lagt bort for en stund) - når kikkertsiktet helles mer enn ca. 80° oppover el- ler ca. 65° nedover, eller står loddrett (eksempelvis når våpenet henges på skulderen). Så snart disse betingelsene ikke foreligger lenger, slås lyspunktet automatisk på igjen, med den samme lysstyrken det hadde når det slukket. PleIe / rengjØrIng Det er ikke nødvendig med noen spesiell pleie av ditt Leica Magnus kikkertsikte. Grove smusspartikler, som f.eks. sand, kan fjernes med en hårpensel eller blåses bort. Fingeravtrykk og lignende på objektiv- og okularlinser kan rengjøres på forhånd med en fuktig klut, deretter tørker man av med mykt, rent skinn el- ler en støvfri klut. Ikke påfør for sterkt trykk når du tørker av linseoverflater som er svært skitne. Herdin- gen er riktignok slitesterk, men sand eller saltkrystal- ler kan likevel påføre riper og skade. Huset bør kun rengjøres med en fuktig skinnklut. Der- som det anvendes tørre kluter, består det fare for sta- tisk oppladning. Det må ikke brukes alkohol og kjemiske løsningsmid- ler til rengjøring av optikken eller huset.121121 Viktig:

• Sørg for at du beskytter kikkertsiktet ditt mot støt.

• Kikkertsiktet ditt skal lagres på et godt luftet, tørt og kjølig sted, spesielt for å unngå soppangrep som kan oppstå i fuktige klimatiske forhold.

• Leica kikkertsikter er tette ned til 4m vanndybde (0,4 bar). Forutsetning for dette er en lytefri tetning; denne er sikret når dekslene til høyde- og sidejuste- ringen samt batteridekselet (3/4c/5c) er skrudd til de respektive pakningene (3e/4f/5f). Forviss deg om at disse pakningene er uskadde. Hvis de skadd, må de byttes.

• Forsøk ikke å demontere instrumentet. Reparasjo- ner skal utelukkende utføres av representanter for Leica Customer Care.

• Alle Leica kikkertsikter har ved siden av typebeteg- nelsen sin «personlige» serienumre. For sikkerhets skyld bør du notere dette nummeret i papirene dine.122122 reserVedeler Dersom du skulle trenge reservedeler til ditt LEICA kikkertsikte, som eksempelvis skrulokk, tetninger el- ler dekklokk, så henvend deg til vår kundeservice (ad- resse se side 125) eller til din nasjonale Leica repre- sentant (se garantikortet når det gjelder adresser).123123 TEKNISKE DATA Leica Magnus-modeller 1 – 6.3
