MANUALE UTENTE Magnus 56 LEICA

in tutto il mondo il nome Leica è sinonimo di altissima qualità e precisione meccanica unite a un'estrema affidabilità e a una lunga durata di vita.

Le auguriamo di ottenere il massimo piacere e le migliori soddisfazioni con il suo nuovo cannocchiale da puntamento Leica Magnus.

Il cannocchiale da puntamento Leica Magnus è dotato di un'ottica eccezionale ed è in grado di ottenere immagini nitide e luminose anche nelle condizioni più difficili, per un risultato sempre affidabile. Il suo utilizzo è inoltre semplice e funzionale.

Per poter sfruttare pienamente tutte le possibilità che Le offre questo cannocchiale da puntamento ad alte prestazioni, Le consigliamo di leggere attentamente le istruzioni prima dell'uso.

Attenzione:

Come per ogni binocolo, anche con il cannocchiale da puntamento Leica Magnus evitare l'osservazione diretta delle sorgenti luminose per non danneggiare gli occhi.

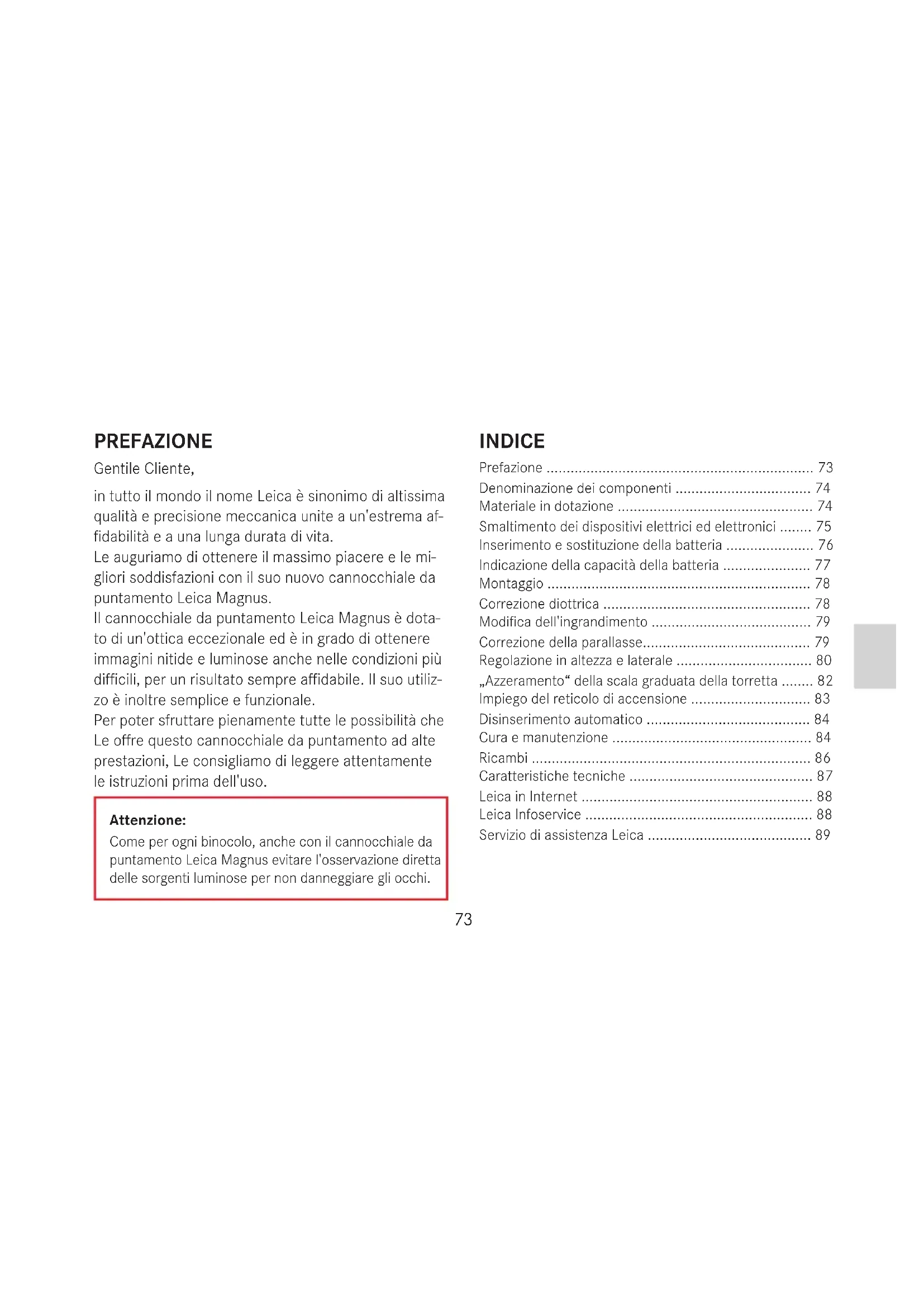

INDICE

Prefazione 73

Denominazione dei componenti 74

Materiale in dotazione 74

Smaltimento dei dispositivi elettrici ed elettronici ..... 75

Inserimento e sostituzione della batteria 76

Indicazione della capacità della batteria 77

Montaggio 78

Correzione diottrica 78

Modifica dell'ingrandimento 79

Correzione della parallasse.... 79

Regolazione in altezza e laterale 80

Impiego del reticolo di accensione 83

Disinserimento automatico 84

Cura e manutenzione 84

Ricambi 86

Caratteristiche tecniche 87

Leica in Internet 88

Leica Infoservice 88

Servizio di assistenza Leica 89

denoMlnazlone del coMPonentl

1. Oculare con

a. conchiglia girevole

1. Indice per la regolazione delle diottrie

2. Coperchio vano batterie / interruttore a bilico/girevole reticolo di accensione con

a. Posizioni modalità operative

b. Punto indicatore per modalità operative

c. Simboli per la direzione di impostazione della luminosità

d. Vano batterie

e. Guarnizione ad anello

1. Torretta di regolazione dell'altezza

2. Torretta per la regolazione laterale

3. Obiettivo

4. Filtro

5. Ghiera d'ingrandimento con a. Camma

6. Ghiera di regolazione della parallasse con a. Scala

4./5. Torretta per la regolazione dell'altezza e laterale (coperchio di chiusura svitato) con

a. Indice

b. Vite di serraggio

Coperchio di chiusura

d. Rotella zigrinata

e. Scala

f. Guarnizione ad anello

Materlale In dotazlone

- Cannocchiale da puntamento

- 1 batteria a bottone al litio da 3 V tipo CR 2032

- Cappuccio di protezione per oculare/obiettivo

- Istruzioni

- Certificato di garanzia

- Panno per pulizia

- Copertura per guide di montaggio (solo per modelli compatibili)

sMaltIMento del dlsPosltIVI elettrlcl ed elettronlcl

(Vale per l'UE e per gli altri paesi europei con sistemi di raccolta differenziata)

Il presente apparecchio contiene componenti elettrici e/o elettronici. Non può quindi essere smaltito come un normale rifiuto domestico.

Ma va depositato presso gli appositi centri di raccolta allestiti dalle autorità municipali per essere riciclato. La procedura è gratuita per chi la esegue.

Qualora il dispositivo contenga batterie sostituibili o ricaricabili, queste devono essere rimosse ed eventualmente smaltite in conformità alle normative vigenti (ved. a riguardo quanto riportato nelle Istruzioni per l'uso del dispositivo).

Per ulteriori informazioni sull'argomento rivolgersi presso l'amministrazione comunale, l'azienda addetta allo smaltimento o il rivenditore dell'apparecchio.

INSERIMENTO E SOSTITUZIONE DELLA BATTERIA

Per l'alimentazione dei cannocchiali Leica con reticolo di accensione si impiegano batterie a bottone al litio da 3 Volt, tipo CR 2032.

Nota:

La durata di una batteria dipende, oltre al profilo di utilizzo, da tanti diversi fattori e può variare notevolmente.

A MAGRUS 1.0-10mm

MABUS 1.5-190mm

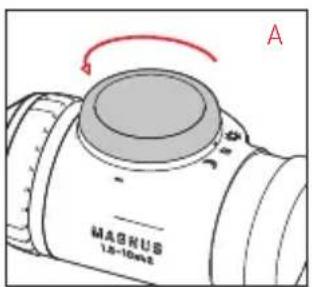

1. Aprire il coperchio (3) del vano batterie (3d) ruotandolo in senso antiorario (A).

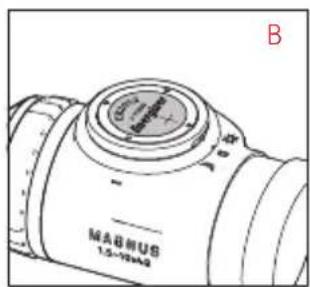

2. Inserire la batteria con il contatto positivo rivolto verso l'alto (B).
3. Chiudere nuovamente il coperchio. Ruotarlo in senso orario fino a percepire la resistenza provocata dalla guarnizione ad anello in gomma (3e).

Importante:

Non forzare la chiusura del coperchio!

INDICAZIONE DELLA CAPACITÀ DEL- LA BATTERIA b c

b c a MAGUS LS-Max

Il punto di illuminazione è l'indicazione del reticolo di accensione. L'indicazione avviene nei primi 10 s dopo l'accensione:

Capacità Indicazione

Sufficiente	Il punto di illuminazione si illumina a luce fissa
Scarsa Il punto di illuminazione scompare di norma brevemente
Debole Il punto di illuminazione lampeggia in modo uniforme

Nota:

• L'indicazione non viene ripetuta dopo uno spegnimento e un'accensione automatica del reticolo di acensione (vedere pag. 84).
• Nell'impostazione di fabbrica, ovvero nella consegna del cannocchiale da puntamento, si accende l'indicatore, è possibile però anche spegnerlo (vedere sotto).

Accensione e spegnimento dell'indicazione di capacità

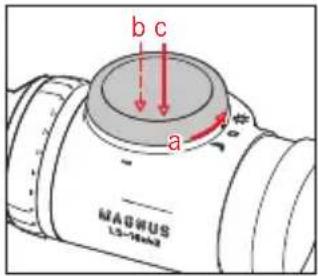

1. Impostare l'interruttore a bilico/ girevole (3) sul funzionamento diurno (impostazione „sole“) (a).
2. Con l'interruttore a bilico/ girevole impostare la luminosità più ridotta (vedere pag. 83) e rilasciarlo nuovamente (b).
3. Tenere premuto il lato sinistro dell'interruttore a bilico/ girevole per almeno 20 s (c).
4. Per confermare l'impostazione il punto di illuminazione lampeggia (nei primi 10 s dopo la procedura di impostazione):

Stato Indicazione

On	Il punto di illuminazione si illumina di norma brevemente

Off	Il punto di illuminazione si illumina
	due volte di norma brevemente

Nota:

L'impostazione viene conservata sia dopo lo spegnimento e l'accesione manuale del reticolo di accensione, sia dopo un cambio di batteria.

Montaggio

Per ottenere un punto d'impatto perfetto innanzitutto è fondamentale montare correttamente il cannocchiale da puntamento sull'arma. Presso i rivenditori specializzati è disponibile una grande quantità di pezzi di montaggio diversi.

Consigliamo di far eseguire il montaggio da un laboratorio specializzato, e di prestare la massima attenzione nell'allineare i pezzi senza applicare troppa forza. Per il montaggio si devono utilizzare esclusivamente componenti di noti produttori che soddisfino gli elevati requisiti qualitativi dei cannocchiali da puntamento Leica Magnus.

correzione dlottrica

Con la correzione diottrica il cannocchiale da puntamento Leica Magnus viene regolato in base all'acuità visiva dell'utente. Girare la conchiglia (1a) dell'oculare (1) di modo da poter visualizzare il reticolo con la massima nitidezza. Per una regolazione il più precisa possibile consigliamo di puntare

• il cannocchiale su uno sfondo chiaro e neutro e
• prima ruotare la conchiglia a sinistra, per poi tornare indietro a destra e individuare così la migliore messa a fuoco del reticolo. Questa procedura tiene conto della capacità di adattamento dell'occhio alle situazioni e assicura quindi una regolazione ottimale.

ModIFIca dell'IngrandIMento

Ruotando la ghiera (8) si regola l'ingrandimento - verso destra per ridurre l'ingrandimento e verso sinistra per aumentarlo. La camma (8a) facilita l'orientamento nell'oscurità: se punta verso l'alto significa che è impostato l'ingrandimento medio.

correzione della Parallasse

I cannocchiali da puntamento Leica Magnus sono sviluppati fino ad un ingrandimento massimo di 12 volte ad una distanza di 100 m privo di parallasse, così possono mettere contemporaneamente a fuoco il reticolo e il bersaglio in modo perfettamente centrato. Eventuali scostamenti nella posizione del punto d'impatto quando non si mira in modo perfettamente centrato sono di norma trascurabili.

Con elevati ingrandimenti si devono però tenere presente queste variazioni. Per questo motivo i cannocchiali da puntamento con range d'ingrandimento oltre il fattore 12 volte sono dotati di una correzione della parallasse. Girare la ghiera corrispondente della torretta a sinistra sul tubo fino a quando l'immagine del bersaglio è completamente a fuoco. Per ottenere una regolazione il più precisa possibile consigliamo di utilizzare sempre l'ingrandimento maggiore. La regolazione ottimale si ha quando il reticolo e l'immagine non si muovono l'uno contro l'altro cambiando la posizione dell'occhio rispetto all'oculare.

regolazione In altezza e laterale

1. Montare il cannocchiale da puntamento sull'arma (vedere pag. 78).
2. Servendosi di entrambe le torrette di regolazione allineare il reticolo con l'asse dell'arma alla distanza di tiro desiderata (ad es. 100 m). Questo può avvenire ad es. con una cartuccia laser.
3. Per determinare la posizione del punto di impatto si consiglia di effettuare un tiro di prova. A tal scopo può risultare utile fissare l'arma in posizione su un'apposita struttura o con sacchi di sabbia.
4. Senza modificare la posizione dell'arma regolare il reticolo con entrambe le torrette di regolazione (4/5) esattamente sul punto di impatto.

Questo avviene sulle due torrette di regolazione – (4) per l'altezza, (5) per la regolazione laterale e in entrambe le direzioni.

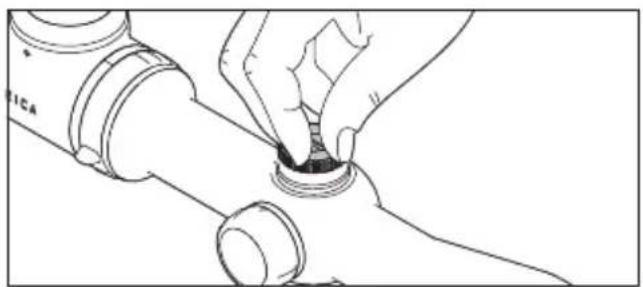

1. Svitare dapprima il coperchio di chiusura (4c/5c) in senso antiorario. Una volta rimosso il coperchio si possono vedere la rotella zigrinata (4d/5d), la relativa ghiera graduata (4e/5e) e il punto indicatore corrispondente (4a/5a).
2. Effettuare infine la regolazione con la rotella zigrinata. Le rotelle zigrinate hanno incastrì di grande precisione, un clic corrisponde a uno scostamento nella posizione del punto di impatto da ca. 10 mm/ ^1/_3 MOA a 100 m (senza tenere conto delle condizioni balistiche).

Se la posizione del punto d'impatto è alta (tiro alto) la rotella zigrinata (4d) dovrà quindi essere ruotata in senso antiorario,

in caso di posizione del punto d'impatto bassa (tiro basso) dovrà essere ruotata in senso orario.

Allo stesso modo occorre procedere per la regolazione laterale: Se la posizione del punto d'impatto è a destra (tiro a destra) la rotella zigrinata (5d) dovrà quindi essere ruotata in senso antiorario,

in caso di posizione del punto d'impatto a sinistra (tiro a sinistra) dovrà essere ruotata in senso orario.

„azzeraMento“ della scala graduata della torretta

(stessa procedura per entrambe le torrette)

Procedere dapprima come descritto nel capitolo precedente (1./2.).

Quindi,

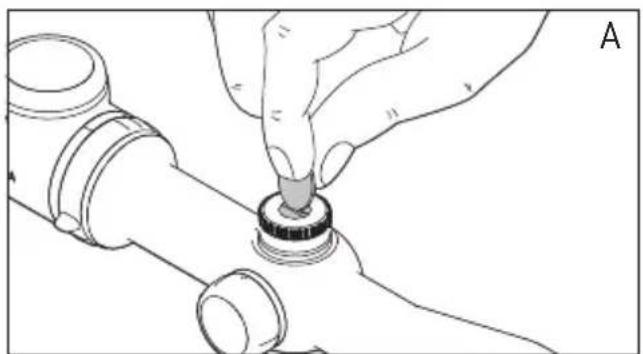

1. quando viene mantenuta la rotella zigrinata (4d/5d), viene allentata la vite di serraggio (4b/5b) con una moneta (A), e
2. ruotata la ghiera graduata (4e/5e), in modo da far corrispondere il punto indicatore (4a/5a) al valore zero (B).
3. Questa impostazione viene infine bloccata quando viene mantenuta la rotella zigrinata (4d/5d) e fissata serrando la vite di arresto.

Dopo aver eseguito questa operazione su entrambe le ghiere graduate sarà sempre possibile tornare all'impostazione base della distanza di tiro ripristinando le posizioni 0, senza che sia necessario annotare qualcosa.

L'elemento di accensione dei cannocchiali da puntamento Leica Magnus consiste in tutti i tipi di reticolo composti da un punto di illuminazione centrale.

Nota:

I dettagli sui diversi tipi di reticolo sono disponibili alla pagina: http://de.leica-camera.com/sport_optics/rifle_scopes_magnus/Absehen/

MAGNUS 1.5-10mm

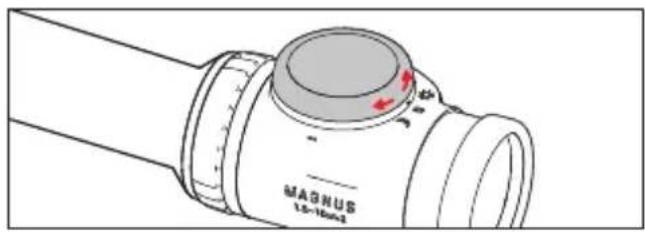

Con l'interruttore a bilico/ girevole (3) si possono selezionare tre modalità operative contrassegnate da relativi riferimenti:

Impostazione interruttore centrale = Off Impostazione „Luna“ = funzionamento notturno Impostazione „sole“ = funzionamento diurno

研磨切割U型 1.5~20mm

Il funzionamento diurno e notturno si differenziano per i campi di regolazione di luminosità relativi al punto di illuminazione. In entrambe le modalità operative la luminosità può essere adattata alle condizioni ambientali secondo le preferenze secondo 60 livelli.

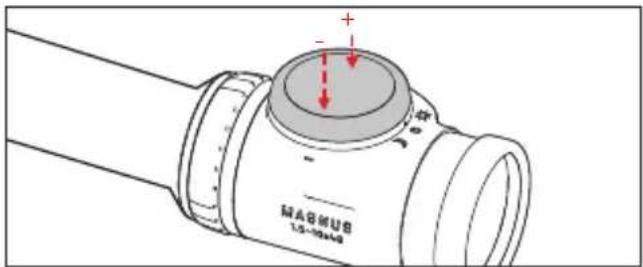

L'interruttore a bilico/ girevole serve anche per: Premendo sul lato sinistro la luminosità diminuisce, premendo sul lato destro, aumenta. Una semplice pressione consente la modifica di un livello, mantenere premuto per una modifica continua

Nota:

Le impostazioni vengono conservate anche dopo lo spegnimento e l'accensione.

dlsInserlMento autoMatlco

Indipendentemente della modalità operativa selezionata, il reticolo di accensone di spegne automaticamente per il risparmio delle batterie nelle diverse situazioni che corrispondono ad inattività nelle applicazioni pratiche della caccia:

• quando il cannocchiale da puntamento non viene spostato per 3 minuti (ad esempio durante un appostamento)
• quando il cannocchiale da puntamento viene ribaltato su un lato di oltre 45° (ad esempio quando l'arma viene temporaneamente archiviata)
• quando il cannocchiale da puntamento viene inclinato di oltre 80° ca. verso l'alto oppure di ca. 65° verso il basso, ossia è in posizione verticale (ad esempio con l'arma sulla spalla) Quando queste condizioni non sono più fornite, il punto di illuminazione viene automaticamente riacceso con la luminosità impostata in precedenza.

cura e Manutenzlone

Il cannocchiale da puntamento Leica Magnus non richiede particolari cure. Eliminare lo sporco più grossolano come ad es. la sabbia con un pennello naturale o soffiarlo via. Rimuovere impronte digitali o altre macchie sulle lenti prima con un panno di cotone inumidito, poi asciugare con cautela utilizzando un panno morbido e pulito di cuoio o cotone. Anche quando si strofinano le superfici molto sporche delle lenti evitare di esercitare una pressione elevata. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione, ma può comunque essere danneggiato dalla sabbia o dai cristalli di sale.

Pulire il corpo del cannocchiale solo con un panno di pelle umido. L'utilizzo di panni asciutti potrebbe causare cariche statiche.

Non impiegare alcol o altre soluzioni chimiche per pulire l'ottica o il corpo dello strumento.

Importante:

• Proteggere il cannocchiale da puntamento dagli urti.
• Conservare il cannocchiale da puntamento in un luogo fresco, asciutto e ben areato, in particolare evitando luoghi umidi dove si possono formare funghi.
• I cannocchiali da puntamento Leica sono impermeabili fino a 4m di profondità (0,4 bar). Il presupposto è una perfetta tenuta, che poi viene garantita, se il coperchio di chiusura della regolazione in altezza e laterale e il relativo coperchio vano batterie (3/4c/5c) sono avvitati saldamento con le relative guarnizioni (3e/4f/5f). Controllare che le guarnizioni non siano danneggiate. Sostituirle se danneggiate.
• Non cercare di smontare l'apparecchio. Le riparazioni possono essere eseguite solo dai punti del servizio di assistenza clienti Leica.
• Oltre alla denominazione del tipo, su ogni cannocchiale da puntamento Leica è indicato un codice di fabbricazione "personale". Per sicurezza annotare il codice sulla documentazione.

rlcaMBI

Per ordinare eventuali ricambi per il cannocchia-le Leica, come ad es. coperchi a vite, guarnizioni o coperchi di chiusura, rivolgersi al nostro servizio di assistenza (per gli indirizzi vedere a pag. 89) o al rappresentante Leica del proprio paese (per gli indirizzi vedere il certificato di garanzia).

CARATTERISTICHE TECNICHE

Modelli Leica Magnus 1 - 6.3	^1 × 24^2 1.5	- 10	^1 × 42^2 2.4	- 16	^1 × 56^2
Pupilla di uscita 12,4 - 3,8 mm 12,4 - 4,2 mm 12,4 - 3,5 mm
Campo visivo a max. / min. 6,5 /43,2 mIngrandimento (m/100 m)	4,1 / 26 m 2,6 /17 m
Impostazione paralasse 100 m 100 m	50 m -∞, impostabile
Distanza longitudinale tra le pupille di uscita	90 mm
Trattamento	Aqua DuraTM
Grado di trasmissione	TD/TN ≥91 %
Correzione diottrica	- 4/+3 dpt.
Corse di spostamento reticolo per clic	ca. 10mm ( ^1/_3 MOA) per clic / 100 m
Campo di regolazione posizione del punto d'impatto	200 x 140 cm 150 x 140 cm		150 x 140 cm
Diametro tubo centrale 30 mm, guide interne Zeiss
Filettatura, lato obiettivo	-	M46 x 0,75 mm M58		x 0,0,75 mm
Tenuta stagna	fino a 4 m, riempito di azoto
Materiale del corpo	Alluminio
Illuminazione reticolo	Punto di illuminazione, attivabile e disattivabile, a scelta funzionamento diurno e notturno,Luminosità impostabile in 60 livelli, spegimento e accensione automatica
Lunghezza	272 mm	317 mm		360 mm
Peso	570 g	620 g		785 g

^1 Ingrandimento
^2 Diametro dell'obiettivo

lelca In Internet

Per le informazioni aggiornate su prodotti, novità, iniziative e sull'azienda Leica consultare il sito Internet: http://www.leica-camera.de

lelca InFoserVice

Il Leica Infoservice risponde alle domande sulle tecniche applicative relative al programma Leica per iscritto, telefonicamente, via fax o per posta elettronica:

Leica Camera AG

serVizlo di assistenza lelca

Per la manutenzione della Vostra attrezzatura Leica e in caso di eventuali anomalie è a completa disposizione il Servizio Clienti della Leica Camera AG o il Centro Riparazioni Leica Autorizzato del Suo paese (per gli indirizzi vedere il tagliando di garanzia).

Leica Camera AG

Customer Care
