Marque	Gre
Modèle	EESB55
Type de produit	Électrolyseur de piscine
Alimentation	230 V ~ 50/60 Hz
Puissance maximale	100 W
Protection électrique	Disjoncteur différentiel 30 mA, fusible 4 A
Plage de salinité recommandée	3,2 à 4,0 g/L
pH recommandé	Inférieur à 7,6
TAC recommandé	10 à 15 °F
Stabilisant recommandé	20 à 80 g/m³ (idéal 40 g/m³)
Température minimale de fonctionnement	15 °C
Production de chlore	Réglable par potentiomètre (0 à 100)
Inversion de polarité	Automatique toutes les 4 heures
Type de cellule	Électrode au sel, pièce d'usure
Dimensions approximatives (L × H × P)	300 × 200 × 150 mm
Poids approximatif	2,5 kg
Indice de protection	IPX4 (estimé)
Matériaux du boîtier	Plastique résistant aux UV
Garantie	2 ans (boîtier et électrode)
Fabrication	France (FLUIDRA INDUSTRY FRANCE)
Réparabilité	Pièces détachées disponibles (électrode, fusible)
Entretien	Nettoyage de l'électrode avec acide chlorhydrique dilué si entartrage
Consignes de sécurité	Installation par un électricien qualifié, déconnexion avant intervention

FOIRE AUX QUESTIONS - EESB55 GRE

Quel est le taux de sel idéal pour l'électrolyseur Gre EESB55 ?

Le taux de sel recommandé est de 4,0 g/L. Le minimum est de 3,2 g/L. Vérifiez périodiquement et ajustez si nécessaire.

Comment régler la production de chlore ?

Utilisez le potentiomètre sur le boîtier : tournez de 0 (arrêt) à 100 (production maximale). Commencez à 100 pendant 24h pour la première mise en service, puis réduisez à 75 en fonctionnement normal.

Pourquoi le voyant rouge clignote-t-il ?

Un voyant rouge clignotant indique un défaut, généralement une électrode entartrée (trop de calcaire). Nettoyez l'électrode avec une solution d'eau et d'acide chlorhydrique (80/20) et vérifiez le taux de sel et le pH.

Quel pH maintenir pour l'eau de la piscine avec cet électrolyseur ?

Le pH doit être inférieur à 7,6. Un pH trop élevé réduit l'efficacité du chlore et peut encrasser l'électrode.

Comment installer le boîtier électrolyseur ?

Fixez le boîtier au mur, à l'abri des intempéries et du soleil. Le raccordement électrique doit être réalisé par un électricien qualifié, sur le contacteur de la pompe de filtration via un porte-fusible de 4 A. Respectez la norme NF C 15-100.

Quelle est la durée de vie de l'électrode ?

L'électrode est une pièce d'usure. Sa durée de vie dépend du taux de sel, de la température et de l'entretien. En conditions normales, elle peut durer plusieurs saisons. Remplacez-la si elle est trop entartrée ou si la production baisse.

Peut-on utiliser l'électrolyseur par temps froid ?

Non, ne faites pas fonctionner l'électrolyseur si la température de l'eau est inférieure à 15 °C. En hiver, coupez l'alimentation et si la filtration continue, retirez l'électrode du vase et remplacez-la par le bouchon fourni.

Comment détartrer l'électrode ?

Démontez l'électrode et plongez-la dans une solution de 80 % d'eau et 20 % d'acide chlorhydrique jusqu'à dissolution des dépôts. Rincez abondamment avant de remonter.

Que faire après avoir ajouté des produits chimiques dans la piscine ?

Arrêtez toujours l'électrolyseur avant d'ajouter des produits chimiques. Attendez leur complète dissolution avant de remettre en marche. Évitez les polymères PHMB incompatibles.

L'inversion de polarité est-elle automatique ?

Oui, l'inversion de polarité s'effectue automatiquement toutes les 4 heures pour éviter l'entartrage excessif de l'électrode. Vous pouvez aussi l'inverser manuellement en mettant le potentiomètre à 0 pendant 2 minutes.

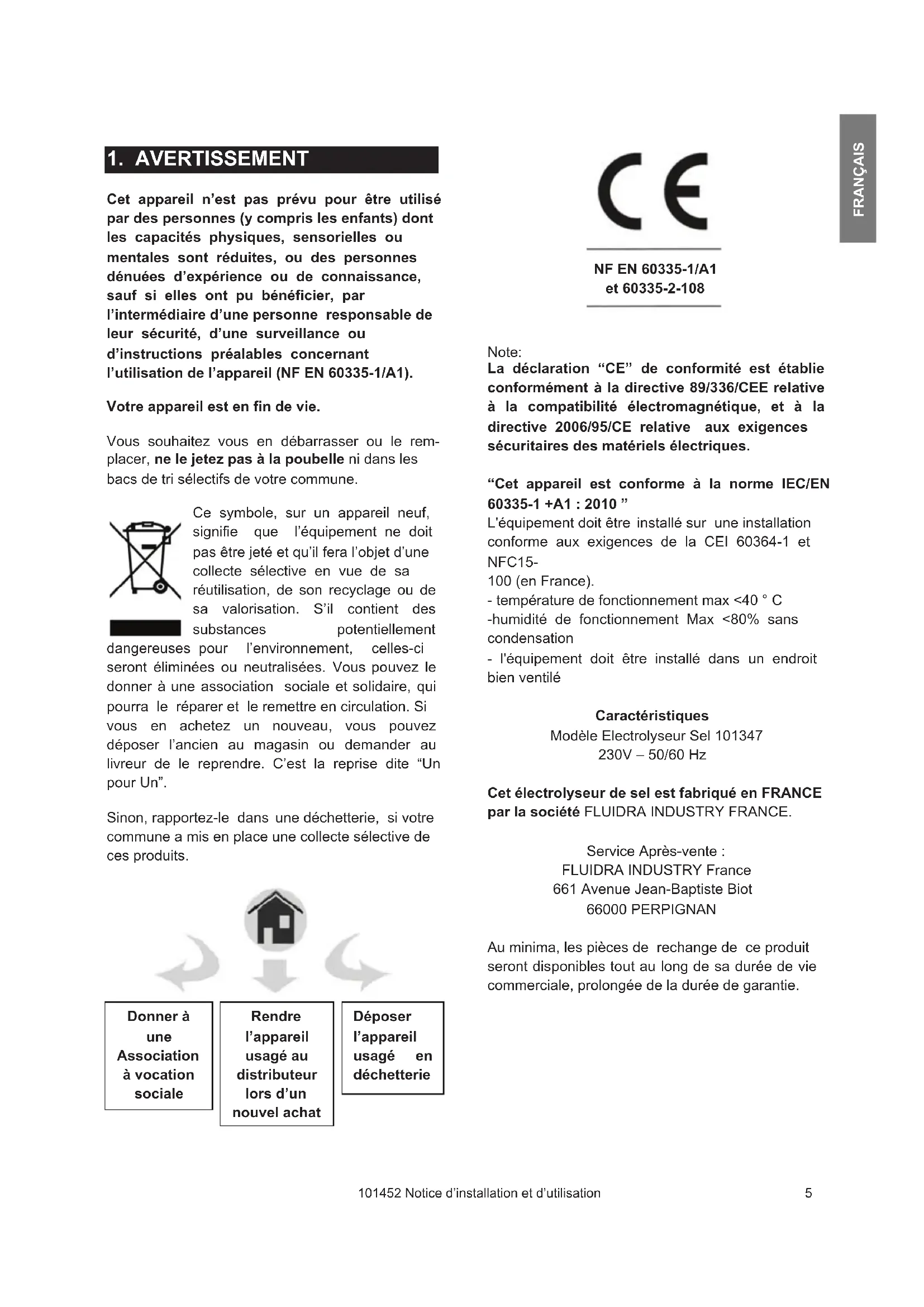

MODE D'EMPLOI EESB55 GRE

Nous nous reservons le croit de modifier totalement oru en partie les characteristiques de nos articles ou le contenu de ce document san pre vis.

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérimédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil (NF EN 60335-1/A1).

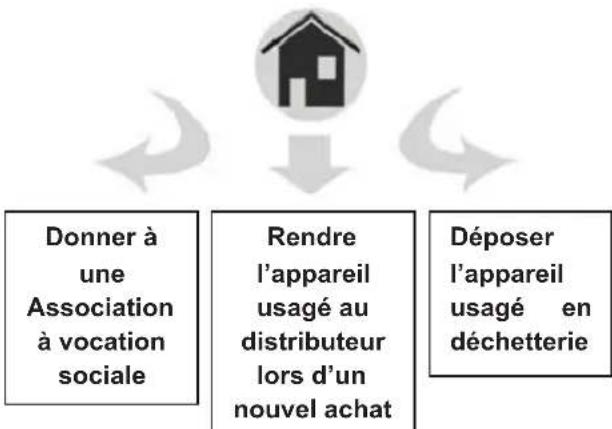

Votre apparéil est en fin de vie.

Vous souhaitez you en débarrasser ou le remplacer, ne le jetez pas à la poubelle ni dans les bacs de tri sélectifs de votre commune.

Ce symbole, sur un apparéil neuf,
signifie que l'équipement ne doit
pas être jeté et qu'il fera l'objet d'une
collecte sélective en vue de sa
réutilisation, de son recyclage ou de
sa valorisation. S'il contient des
substances potentiellement

dangereuses pour l'environnement, celles-ci seront éliminées ou neutralisées. Vous pouvez le donner à une association sociale et solidaire, qui pourrait le réparer et le remettre en circulation. Si vous en achetez un nouveau, vous pouvez déposer l'ancien au magasin ou demander au livreur de le reprendre. C'est la reprise dite "Un pour Un".

Sinon, rapportez-le dans une déchetterie, si vous commune a mis en place une collecte sélective de ces produits.

NF EN 60335-1/A1 et 60335-2-108

Note:

La déclaration "CE" de conformité est établie conformément à la directive 89/336/CEE relative à la compatibilité electromagnétique, et à la directive 2006/95/CE relative aux exigences sécuritaires des matériels electriques.

"Cet apparéil est conforme à la norme IEC/EN 60335-1 +A1:2010"

L'équipement doit être installé sur une installation conforme aux exigences de la CEI 60364-1 et NFC15-

100 (en France).

• température de fonctionnement max < 40^ C

-humidité de fonctionnement Max <80% sans condensation

• l'équipment doit être installé dans un endroit bien ventilé

\section*{Caracteristiques}

Modèle Electrolyseur Sel 101347

230V-50/60Hz

Cet electrolyseur de sel est fabriqué en FRANCE par la société FLUIDRA INDUSTRY FRANCE.

ServiceAprés-vente：

Au minima, les pieces de rechange de ce produit seront disponibles tout au long de sa durée de vie commerciale, prolongée de la durée de garantie.

2. Recommendations

Pour le bon fonctionnement de votre electrolyseur, veuillez respecter les valeurs suivantes :

Taux de sel	Recommendé	4,0 g/l
	Minimum	3,2 g/l
pH	Recommendé	inférieur à 7,6
TAC	Recommendé entre	10 et 15 °F
Stabilisant	Entre 20 à 80 g/m3
	Recommendé	40 g/m3
Température de l'eau	Ne pas faire fonctionner en dessous de 15°C
Taux de chlorè	Entre 0,5 et 2,5 ppm
Branchement	230 volts-50/60 Hz, P. maxi100W, asservi à la pompe de filtration.

3. Installation du boitier

Fixation et Connexions électriques

Avant tout branchement et mise sous tension électrique, le boitier doit obligatoirement être fixé contre un mur du local technique. Veiliez à ce qu'il soit à l'abri des interpérières et éviter l'exposition directe au soleil

Le raccordement électrique sera obligatoirement effectué par un électricien qualifié et sera conforme à la norme NF C 15-100 (édition 2002).

• Alimentation du boîtier : le système doit fonctionner en même temps que la pompe de filtration. Le raccordement se fait donc sur le contacteur de la pompe de filtration via un porte-fusible de 4A. Un electrolyseur branché en direct sur 230 Vac pourrait endommager les éléments du circuit hydraulique de la piscine et ne serait pas pris sous garantie.

(Rappel, pour définir le temps de filtration, la formule communément utilisée est égal à la température de l'eau ÷ 2 .

Exemple: Pour une eau à 28 °C le temps de filtration sera de 14 h)

Alimentation de l'electrode Sel : brancher le cable prevu a cet effet. Serrer correctement les écrous. Un raccord mal serré provoquerait des surchauffes.

Précaution à prendre avant l'intervention sur le boitier :

Isoler l'installation électrique à l'aide d'un dispositif de séparation de l'énergie tel que:

• Disjoncteur sectionneur ou interrupteur sectionneur.

Dispositif à installer pour les protections contre des courts-circuits ou surintensités :

• Type disjoncteur différentiel 30 mA (puissance à adopter suivant l'installation).

Le calibre du dispositif de protection ne pourrait dépasser 4 A.

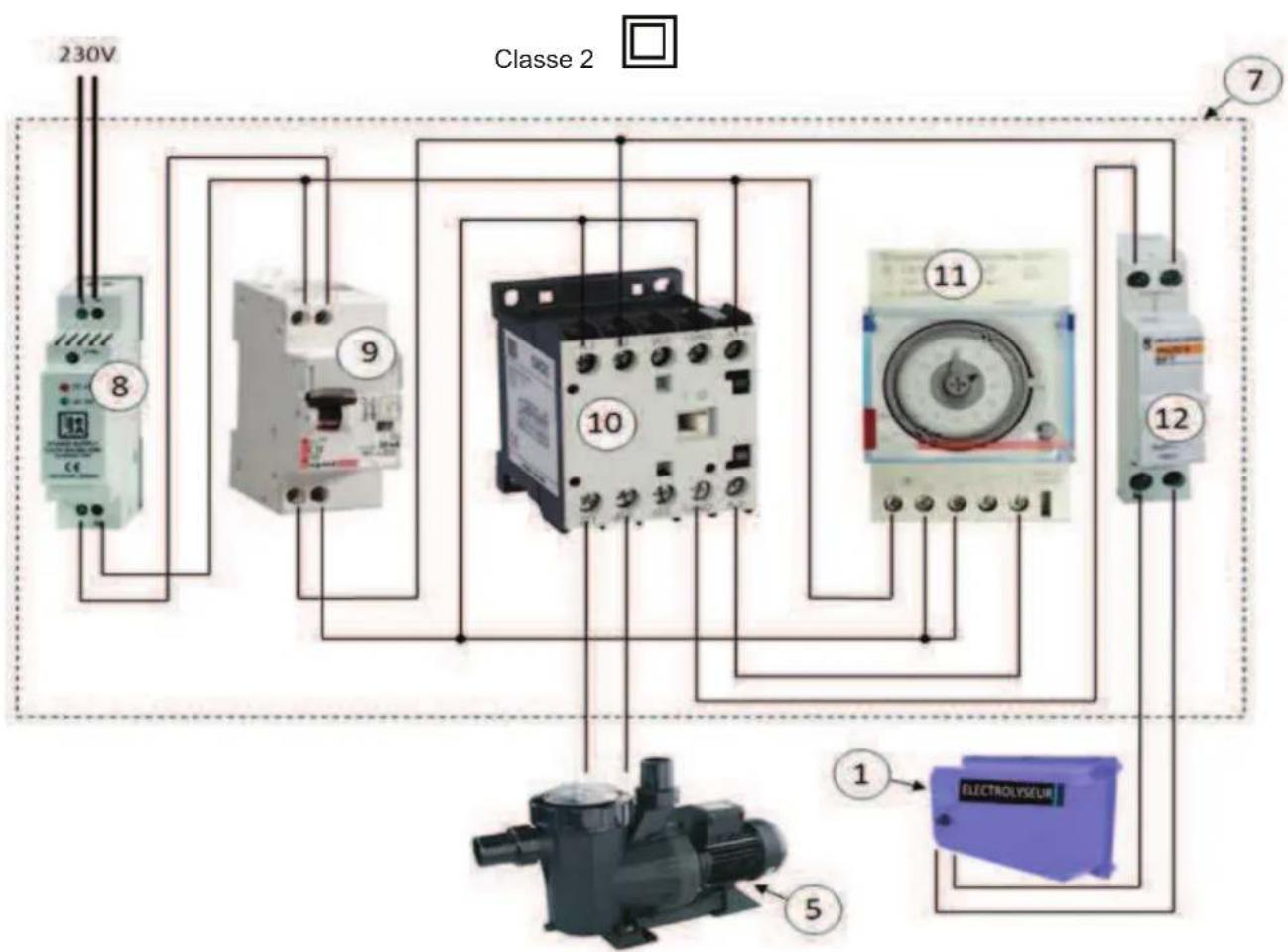

Scheme d'installation

1 Electrolyseur
2 Electrode
3 Chauffage
4 Filtre
5 Pompe
6 Piscine
7 Coffret Alimentation
8 Alimentation Rail DIN
9 Disjoncteur
10	Contacteur Pompe Filtration
11 Horloge
12 Porte fusible 4A
Mode electrolyseur
a Vanne ouverte
b Vanne ouverte
c Vanne fermée
Mode hivernage
a Vanne fermée
b Vanne fermée
c Vanne ouverte

Scheme de cablage

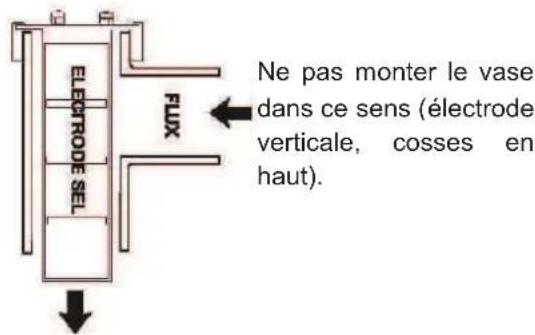

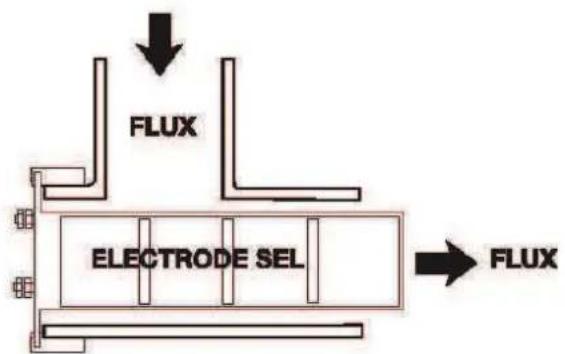

4. Installation du vase

Le vase doit être collé sur la canalisation de refoulement (Ø50 ou Ø63) sur le retour vers la piscine, après le filtré et après le rechauffeur ou le départ du sur-preseur.

Prévoir un espace suffisant pour le démontage de l'électrode. (Voir schéma d'installation)

Fonctionnement :

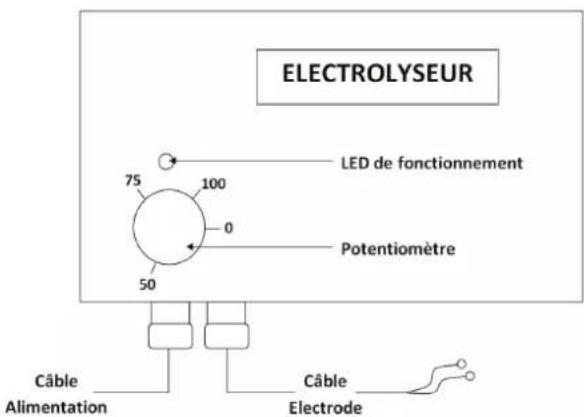

Vue de face de I'electrolyseur

• Led rouge fixe : Ne produit pas, apparéil en veille potentiamètre entre 0 et 25. Attendre au minimum 2mn après la mise en veille avant de remettre l' apparéil en production.

• Led verté fixe: En production entre 25 et 100. Utiliser le potentiamètre pour obtenir le taux de chloré désiré.

• Led rouge clignotante : Défaut (voir chapitre 7 Electrode entartrée)

5. Mise en service

Avant toute opération, l'eau du bassin doit être cristalline. Utiliser du floculant si nécessaire et filtrer l'eau puis nettoyer votre fille.

Etapes à suivre pour la première mise en service de l'appareil :

a) Tourner le potentiemetre jusqu'a 100 en laissant la filtration 24h/24 jusqu'a l'obtention du taux max de chlorde desired (minimum 0.5 ppm).
b) Remetre la filtration en automatique et mettre le potentiometre sur 75.
c) Ajuster la production en utilisant le potentiametre en fonction du taux de chlore souhaite.

6. Piscine sous abri ou équipée d'un volet

La non-exposition aux UV d'une eau de piscine peut engendrer un taux de chlore parfois trop elevé donc corrosif.

Il convient de baisser considérablement la production de votre electrolyseur lorsque la piscine est couverte (minimum 50%).

7. Méthode d'analyse du chlore

L'analyse devra se faire approximativement à la même heures et au même endroit (à équidistance du refoulement et du skimmer). Le chlore produit par votre electrolyseur est très volatile et sa lecture peut varier en fonction de différents paramétres (UV, fréquentiation, matières organiques...).

En cas de fréquentiation exceptionnelle, nous conseillons d'augmenter les heures de filtration pour compenser le déficit en chlore.

8. Vérification et maintenance

- Ajout de sel :

Vérifier le taux de sel périodiquement (généralement 1 à 2 fois par semaine). Si la concentration est inférieure à 4g / l , rajouter du sel en faisant le calcul suivant:

$$ Q = (4 - T) \times V $$

Q = quantite en Kg de Sel a rajouter

4 = taux de Sel à respecter

T = taux mesure dans le bassin.

V = volume du bassin en m3

- Ajout de produits chimiques :

Toujours arreter le boitier avant d'ajouter des produits chimiques directement dans le bassin. Attendre que les produits chimiques soient dissous avant de remetre en marche l'électrolyseur. Le stérisistant produit par votre électrolyseur est compatible avec la plupart des produits de traitement des eaux de piscine à l'exclusion des polymères PHMB. Dans tous les cas, couper le fonctionnement de l'électrolyseur lors du rajout de produits jusqu'à complète dissolution.

- Hivernage :

Si la filtration du bassin est maintainue durant les mois d'hiver, nous recommendons de couper le fonctionnement de I'electrolyseur lorsque la temperture est inférieure a 15^

- Vérification du taux de chlore :

Ce matériel n'est enaucun cas un regulateur de chlore. Le taux de chlore peut varier sensiblement en fonction de la temperature, de la fréquentation, des produits chimiques introduits dans l'eau du bassin...

Un contrôle régulier du taux de chlore dans le bassin est nécessaire. Ajuster la production de chlore si nécessaire selon le paragraphe 4.

Attention: Si vous ajoutez par la suite un abri audressus de votre bassin, comme par exemple un abri téléscopique, pensez à ajuster la production de chlore en réduisant si nécessaire la puissance délivrée à l'électrode.

- Electrode entartrée :

L'électrode doit désenter un aspect net sans incrustation de calcaire. Le cas échéant la détartrer en la plongeant dans une solution contenant 80% d'eau et 20% d'acide

chlorhydrique. Vérifier ensuite les raisons de l'entartrage :

• Trop faible concentration en sel
• Réglage trop bas du potentiamètre
• Electrode en fin de vie
• Défaut d'inversion du boîtier
  pH trop elevé

Ces anomalies sont signalées par le voyant rouge clignotant.

Lavage du filtré/vidange du bassin :

Arrête l'appareil lors de toute manipulation de la vanne du filtre : lavage, rincege, vidange...

9. Conseil d'utilisation de l'électrode

L'électrode est une piece d'usure dont la longévité dépend des facteurs suivants :

Taux de sel :

Ne jamais faire fonctionner l'electrolyseur avec un taux de sel inférieur à 3,2g/l.

- Température de l'eau et hivernage :

Couper le fonctionnement des que la température de l'eau descend à 15^ .

Si la filtration fonctionne pendant la période froide, extraire l'électrode du vase et la remplacer par le bouchon livre à cet effet.

Réglages

Ajuster la production de chlore en utilisant le potentiometre en fonction du taux souhaite.

Inversion de polarités :

L'inversion de polarité s'effectue toutes les 4 heures.

Pour inverser manuellement la polarité mesure le curseur du potentiamètre sur 0. Attende 2 minutes avant de repositionner le potentiamètre sur le niveau de production souhaïte.

10. La réaction chimique de l'électrolyseur

L'électrode sous l'action du courant électrique dissocie la molécule de sel (NaCl) en ions chlore (NaOCl) et sodium.

Les ions chlore (l'hypochlorite de sodium - NaOCl), au contact de l'eau (H2O), se divise en chlore actif (acide hypochloreux - HOCI) et en soude (NaOH). C'est bien le chlore actif (l'acid hypochloreux - HOCI) qui est le principe actif et le désinfectant.

11. Garantie

Ce boîtier d'électrolyse est garantie par le fabricant, contre tout défaut de fabrication, pour une période de 2 ans minimum à compter de la date de livraison.

Electrode: garantie 2 ans minimum. Cette garantie ne couvre pas les defaillances resultant de : négligences, mauvaise utilisation, installation non conforme, modification, démontage, corrosion, entretien ou hivernage non/mal effectué, malveillation, inondation, foudre, dégats suite à une chute ou un coup.

Tout aller-retour de matériel pour révision ou réparation se fait en port payé par l'utilisateur.
Le fabricant se réserve le droit de modifier, sans averissement préalable, la forme, la conception ou l'aspect de ses produits.

1. IMPORTANT

• Les produits ennumérés ci-dessus sont conformes aux prescriptions de sécurité :

• Directive de compatibilité électromagnétique NF EN 61326-1 (2006).

• Direktive d'équipes de basse tension 2006/95/CE.
  Directive Européenne CEI/EN 60335-1 (2010).
  Directive Europeenne CEI/EN 60335-2-108 (2008).

Dircteur general fluidra Industry France

FLUIDRA INDUSTRY FRANCE

Siege 105, Rue Henry Potez

66000 PERPIGNAN

Tel.:[phone]

6IRET:4795053150024-N*TVA:FR40479505315
