GEBRUIKSAANWIJZING EESB55 GRE
Wij behoenden ons hetrecht voor geheel of gedeeltelijk de kenmerken van once arterikelen of de inhouk van deze handleiding zonder Voorafgaand bericht te wizigen.
Dit apparaat mag zich worden gezruikt door personen (inclusief kinderen) met lichamelijke, zintuigelijkke of geestelijkbeperkingen, of door personen zonder ervaring of kennis van dit apparaat, behalte indien dit gebeurt onder toezicht van een persoon die verantwoordelijk is voor hun persoonlijke veiligheid, of indien zich van deze personooraf instructies hebben gekreten over het gezruik van het apparaat (NF EN 60335-1/A1).
Is het apparaat aan het einde van zichn levensduur, en wilt u het afvoeren of verrangen,gooi het dan Niet bij het huisvuil of in de afvalcontainers voor gescheiden inzameling van uw gemeente.
Dit symbolism op een newly apparaat betekent dat deze apparatuur nicht mag worden weggegooid en dat het geschienen moet worden ingezameld met het oog op hergebruik, recycling of terugwinning.
Als het apparaat materialen bevat die möglich schadelijk zijn voor het milieu, zullen deze worden verwijderd of onschadelijk worden gemaatk.
U kurz het apparaat schenken aan een sociale en maatschappelijk instelling, die het kan herstellen en weeir in gebruik kan nemen. Als u een neue apparaat koopt, kurz u het oude apparaat in de winkel afgeven of u kurz de leverancier vragen het weer in te nemen. Dit worden "verplichte inname" genoemd.
Een andere möglichkeid is dat u het apparaat\ aar een milieustraat brengt, als er in uw\ gemeente een locatie is waar dit soort producten\ geschieren worden ingezameld.
Het apparaat schenken aan een sociale instelling.
Het gebruekte apparaat inleveren bij de dealer bij aankoop van een lately apparaat.
Het apparaat inleveren bij een centraal afvalinzamelingspunt.
De "CE"-conformiteitsverklaring is opgesteld overeenkomstig Richtlijn 89/336/EEG inzake elektromagnetische compatibilititeit en Richtlijn 2006/95/EC betreffende de veiligkeit van elektrisch materieel.
"Det apparaat voldoet aan de eisen van de norm IEC/EN 60335-1 +A1: 2010"
De apparatuur要去en aangesloten op een installment die voldoet aan de eisen van EIC 60364-1 en NFC15-100 (in Frankrijk).
-max. bedrijfstemperatuur < 40^
-max. luchtvochtigkeit in bedrijf < 80% zonder condensvorming
- de apparatuur要去en geinstalleerd op een goed geventileerde plaat
Kenmerken Zoutchlorinator model 101347 230V - 50 / 60Hz
Deze zoutchlorinator is geproduerd in FRANKRIJK door FLUIDRA INDUSTRY FRANCE.
Klantenservice: FLUIDRA INDUSTRY France 661 Avenue Jean-Baptiste Biot 66000 PERPIGNAN, Frankrijk
Reserveonderdelen voor dit product zijn minimaal gedurende de volledige levenscylus verkrijgbaar, verlangd met de duur van de garantie.
2. Aanbevelingen
Voor een optimale werkung van de chlorinator dient u de volgende waarden in acht te honden:
| Zoutgehalte | Empfohlen | 4,0 g/l |
| Minimum | 3,2 g/l | |
| pH | empfohlen unterhalb | < 7,6 |
| TAC | empfohlen zwischen | 10 und 15 °F |
| Stabilisator | zwischen | 20 bis 80 g/m3 |
| empfohlen | 40 g/m3 | |
| Watertemperatuur | apparaat nicht gebruiken onder de 15 °C | |
| Chloorgehalte | tussen 0,5 en 2,5 ppm | |
| Elektrische aansluiting | 230 volt-50/60 Hz, Pmax 100 W en aangestuurd bij de filterpomp. | |
Voeding van de zoutelektrode: sluit de hiervoor bestemde kabel aan. Draai de moeren op de juiste wijze aan. Een Niet goed aangedraide aansluiting kan oververhitting veroorzaken.
Te nemen voorzorgsmaatregelen bij werkzaamheden aan de bedieningskast:
Isoleer de elektrische installmentie door middel van een scheidingsvoorziening zoals:
- Een lastscheider of een scheidingssschakelaar.
Installer een voorziening die beveiligt gegen kortsluiting of overbelasting:
- Type aardlekautomaat 30mA (vermogen要去 worden aangepast aan de installment).
De capacititeit van de beveiligingsvoorziening mag.
niet hoger�n dan 4 A.
3. Installatie van de bedieningskast
Bevestiging en elektrische aansluitingen
Voordat de bedieningskast worden aangesloten en onder spanning worden gezet, moet deze eerst worden bevestigd aan een wand in de technische ruimte. Let erop dat de bedieningskast goed beschermd is gegen weersinvloeden en vermijd directe bloatstelling aan zonlicht.
De elektrische aansluiting moet worden uitgevoerd door een gekwalificeerde elektricien en volgens de eisen van de norm NF C 15-100 (versie 2002).
- Voeding van de bedieningskast: het systeme moet op hetzelfde moment werken als de filterpomp. De bedieningskast要去 aanrom worden aangesloten op de magneetschakelaar van de filtratiepomp via een zekeringhouser van 4A. Wanner een chlorinator reckstreeks worden aangesloten op 230 VAC, zou dit schade+kunnenveroorzaken aan de onderdelen van het hydraulische circuit van het zwembad, wat Nietonder de garantie valt.
(Herinnering: de formule die meestal worden gebruikt voor het bepalen van de filtratietijd is de watertemperatuur van het water ÷ 2 Voorbeeld: Bij een watertemperatuur van 28^ bedraagt de filtratietijd 14uur)

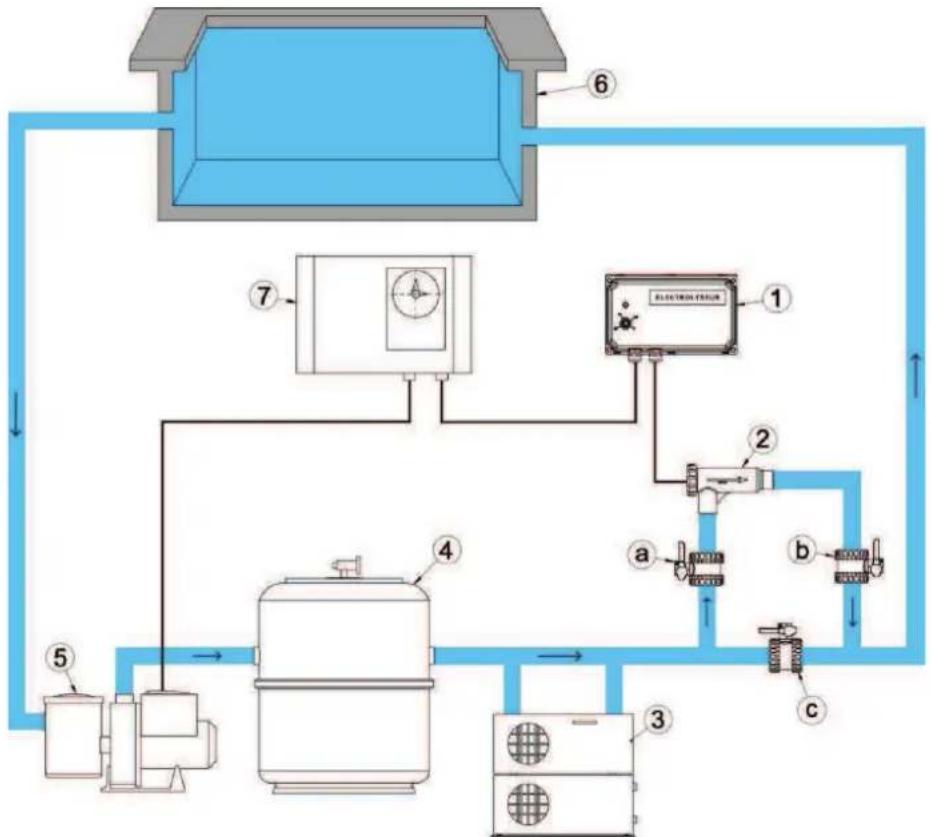

Installationschema:
| 1 Chlorinator | |
| 2 Elektrode | |
| 3 Verwarming | |
| 4 Filter | |
| 5 Pomp | |
| 6 Zwembad | |
| 7 Voedingskast | |
| 8 Voeding DIN-rail | |
| 9 Stroomverbreker | |
| 10 | Magneetschakelaar filterpomp |
| 11 Klok/tijdmeter | |
| 12 Zekeringhouder 4A | |
| Chlorinator-modus | |
| a Klep open | |
| b Klep open | |
| c Klep gesloten | |
| Overwinteringsmodus | |
| a Klep gesloten | |
| b Klep gesloten | |
| c Klep open | |

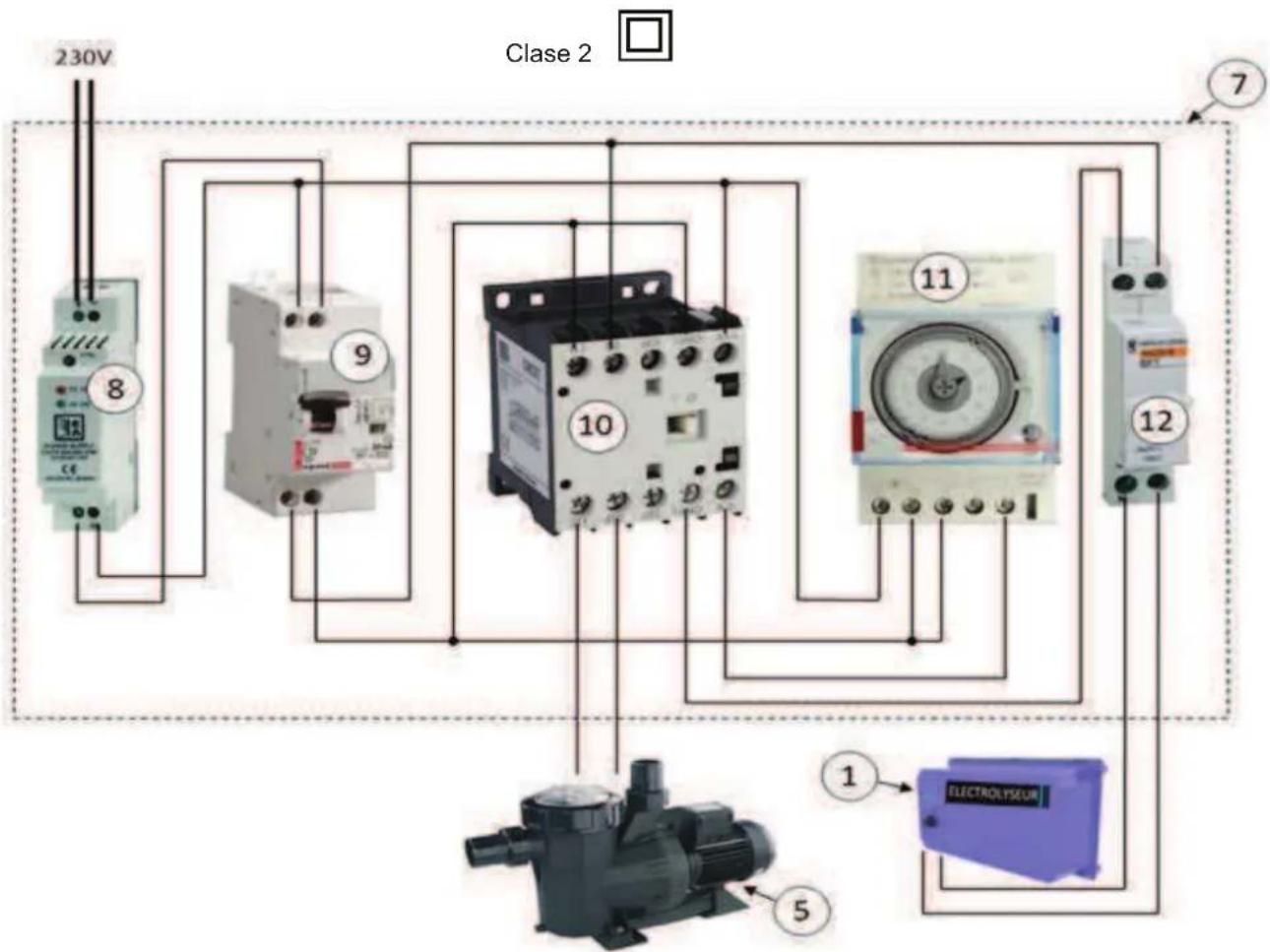

Bekabelingschema:

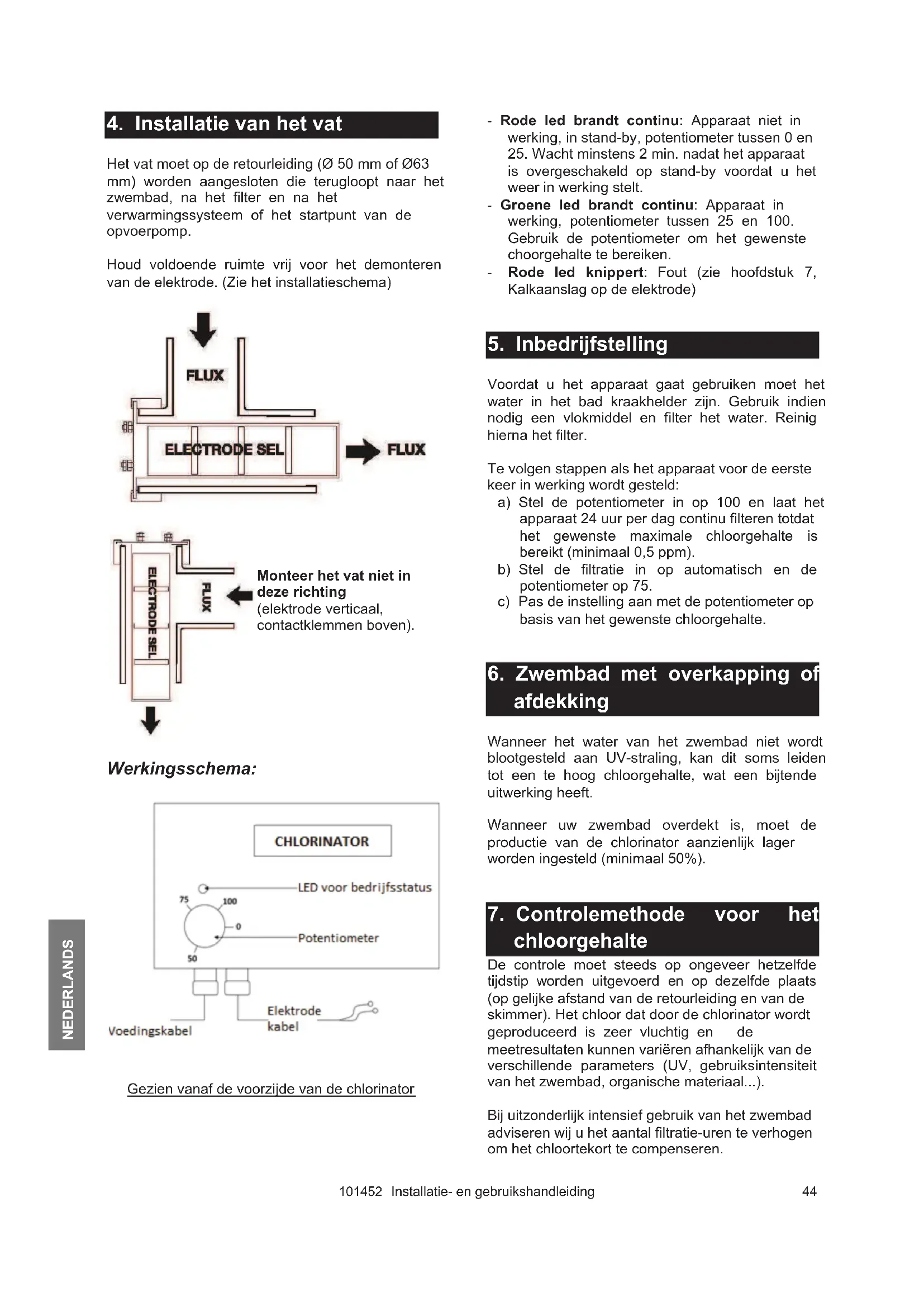

4. Installatie van het vat

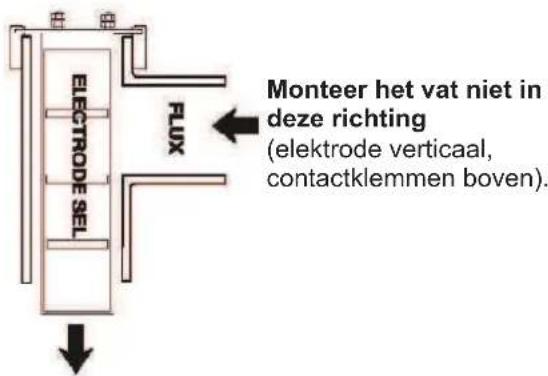

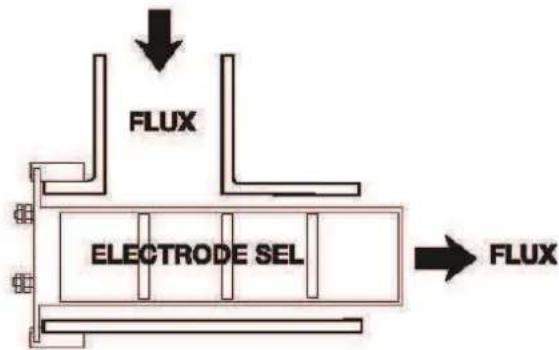

Het vat moet op de retourleiding (Ø 50 mm of Ø63 mm) worden aangesloten die teruglooptaar het zwembad, na het filter en na het verwarmingssysteme of het startpunt van de opvoerpomp.
Houd voldoende ruimte vrij voor het demonteren van de elektrode. (Zie het installationschema)

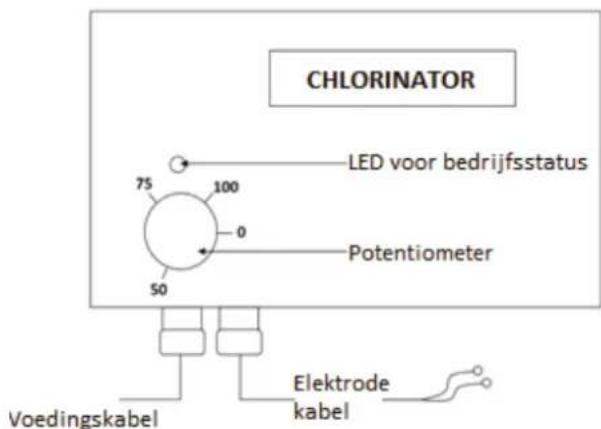

Werkingsschema:
Gezien vanaf de voorijde van de chlorinator
- Rode led brandt continu: Apparaat Niet in Werking, in stand-by, potentiometer tussen 0 en 25. Wacht minstens 2 min. nadat het apparaat is overgeschakeld op stand-by voordat u het weer in werking stelt.
Groene led brandt continu: Apparaat in Werking, potentiometer tussen 25 en 100. Gebruik de potentiometer om het gewenste choorgehalte te bereiken. - Rode led knippert: Fout (zie hoofdstuk 7, Kalkaanslag op de elektrode)
5. Inbedrijfstelling
Voordat u het apparatusaat gaat gebruiken moet het water in het bad kraakhelder zichn. Gebruik indien nodig een vlokmiddel en filter het water. Reinig hierna het filter.
Te volgen stappen als het apparaat voor de eerste keer in werkung worden gesteld:
a) Stel de potentiometer in op 100 en LAST het apparaat 24 uur per dag continu filteren totdat het gewenste maximale chloorgehalte is bereikt (minimaal 0,5 ppm).
b) Stel de filtratie in op automatisch en de potentiometer op 75.
c) Pas de instelling aan met de potentiometer op basis van het gewenste chloorgehalte.
6. Zwembad met overkapping of afdekking
Wanneer het water van het zwembad Niet wordt blotgesteld aan UV-straling, kan dit soms leiden tot een te hoog chloorgehalte, wat een bijtendeuitwerking heeft.
Wanneer uw zwembad overdekt is, moet de productie van de chlorinator aanzienlijk lager worden ingesteld (minimaal 50% ).
7. Controlemethode voor het chloorgehalte
De contrôle moet steeds op onceveer hetzelfdeteijdstip worden uitgevoerd en opdezelfdeplaats (op gelijke afstand van de retourleiding en van deskimmer). Het chloor dat door de chlorinator wordtgeproduederd is zeer vluchtig en demeetresultaten konnen varieren afhankelijk van deverschillende parameters (UV, gebruiksintensiteit van het zwembad, organische materiaal...).
Bij uitzonderlijk intensief gebruik van het zwembad adviseren wij u het aantal filtratie-uren te verhogen om het chloortekort te compenseren.
8. Controle en onderhoud
- Toevoeging van zout:
Controleer regelmatig het zoutgehalte (gemiddeld 1 tot 2 keer per week). Als de zoutconcentratie lager is dan 4g / l voeg dan zout toe op basis van de volgende berekening:
Q = (4 - T)× V
Q = toe te voegen zouthoeveelheid in kg
4 = aan te honden zoutgehalte
T = gemeten gehalte in het bad.
V = volume van het bad in m3
- Toevoeging van chemische producten:
Schakel de bedieningskast alkijd uit voordat u rechtsstreeks chemische producten aan het bad toevoegt. Wacht totdat de chemische producten zich opgelost voordat u de chlorinator waar inschakelt.
Het sterilisatiemiddel dat door de chlorinator worden geprodueerd is compatibel met de meeste waterbehandelingsproducten voor zwembaden, met uitzondering van PHMB-polymeren. Voor alle producten geldt dat de chlorinator要去 wordenuitgeschakeld tijdens het toevoegen van het product totdat dit volledig is opgelost.
-Overwintering:
Als het filteren van het bad tijdens de wintermaanden door moet gaan, adviseren wij u de chlorinator buiten werkig te stellen zodia de temperatuur daalt tot onder de 15^
- Controle van het chloorgehalte:
Deze apparatuur dient in geen geval als regelsystem voor het chloorgehalte. Het chloorgehalte kan aanzienlijk variieren afhankelijk van de temperatuur, de gebruiksintensiteit van het zwembad, chemische producten die aan het bad worden toegevoegt...
Het isoodzakelijk regelmatig het chloorgehalte van het bad te controleren. Pas indien nodig de productie van chloor aan overeenkomstig de instructies in paragraaf 4.
Let op: als u op een later tijdstep nog een overkapping installeert over uw zwembad, zoals bijvoorbeeld een uitschuifbare overkapping, vergeet dan Niet om de chlorproductie aan te passen door indien nodig de stroomtoevoer maar de elektrode te verlagen.
- Kalkaanslag op de elektrode:
De elektrode moet er schoon uitzien en geen kalkafzettingen vertonen. Is dit wel het geval, ontkalk de elektrode dan door deze onder te dompelen in een oplossing van 80% water en 20% zoutzuur. Kijk verwolgens wat de oorzaken zijn van de kalkafzetting:
Zoutconcentratie te laag
- Potentiometer te laag ingesteld
- Elektrode aan het einde van de levensduur
Inversiefout van de bedieningskast
- pH te hoog
Deze afwijkingen worden weergegeven doordat het rode indicatielampje knippert.
- Filter reinigen/leegmaken van het bad:
Schakel het apparaat.altijduit bij werkzaamheden aan de klep van het filter: reinigen, schoonspoelen, leegmaken...
9. Gebruiksadvies voor de elektrode
De elektrode is een gebruiksonderdeel waarvan de levensduur afhankelijk is van de volgende factoren:
-Zoutgehalte:
Gebruik de chlorinator nooit met een zoutgehalte van minder dan 3,2g / l
- Watertemperatuur en overwintering:
Schakel het apparaatuit zodra de watertemperatuurd aalt tot 15^
Als het filteren tijdens koudeperiode moet doorgaan, haal dan de elektrode uit het vat en verrang deze door de hiervoor meegeleverde stop.
-Installingen
Pas de chlorproductie aan met de potentiometer op basis van het gewenste gehalte.
- Inversie van de polariteit:
Om de 4aar vindt inversie van de polariteit plaats. Om de polariteit handmatig om te keren stelt u de regelaar van de potentiometer in op 0. Wacht 2 minutes totdat u de potentiometer wee instelt op het gewenste capaciteitsniveau.
10. Chemische reactie van de chlorinator
Onder invloed van elektrische stroom ontbindt de elektrode de zoutmolecule (NaCl) en chlorionen (NaOCl) en natrium.
In contact met water (H2O) splitsen de chloroienen (natriumhypochloriet - NaOCl) zich in actief chloor (waterstofhypochloriet - HOCI) en in soda (NaOH). Dit actief chloor (waterstofhypochloriet - HOCI) is het actieve bestanddeel en desinfectiemiddel.
11. Garantie
De fabrikant geeft garantie op fabrieksfouten van dit elektrolyseapparaat gedurende eenperiode van 2aar minimum vanaf de leveringsdatum.
Elektrode: 2aar garantie minimum. Deze garantie geldt nicht voor mankementen die het gevolg zich van: nalatigheid, verkeerd gebruik, Niet-conforme installmentie, wijziging, demontage, corrosie, Niet of onjuist uitgevoerd(e) onderhoud/overwintering, opzettelijke beschadiging, onderdompeling, blikkseminslag, schade door vallen of stoten.
De verzend- en returneringskosten bij revisie of reparatie zijn voor rekening van de gebruiker. De fabrikant behoudt zich hetrecht voor om zonder voorafgaande kennisgeving de vorm, het ontwerp of het uiterlijk van zijn producten te wijzigien.
