PP201 - Filtre à eau GRE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe centrifuge auto-amorçante pour filtration de piscine
Marque	GRE
Modèle	PP201
Utilisation	Filtration et recyclage de l'eau de piscine
Température de l'eau	5°C à 35°C
Alimentation électrique	Courant alternatif, tension selon plaque signalétique, protection différentielle 30 mA
Protection moteur	Protection thermique intégrée
Installation	Horizontale, fixée avec vis, espace libre de 1 m autour
Zones interdites	Zone 0 et Zone 1 (selon normes IEC/HD 60364-7-702)
Amorçage	Auto-amorçant, remplir d'eau avant le premier démarrage
Raccordement tuyaux	Diamètre égal ou supérieur à l'entrée de la pompe
Entretien courant	Nettoyage régulier du panier du pré-filtre, vérification des fixations et conducteurs
Stockage	Démonter, nettoyer, ranger dans un endroit sec et aéré
Sécurité	Ne pas toucher avec les mains humides, débrancher avant intervention, installation par professionnel
Garantie	2 ans
Normes	Conforme IEC/HD 60364-7-702
Réparabilité	Utiliser des pièces d'origine, remplacement du câble par un professionnel
Pièces d'usure	Joint mécanique, joint torique du couvercle
Matériaux	Haute qualité, contrôles hydrauliques et électriques rigoureux
Environnement	Recyclable, ne pas jeter dans l'environnement, symbole poubelle barrée

FOIRE AUX QUESTIONS - PP201 GRE

Comment installer la pompe PP201 ?

Installez la pompe horizontalement sur un support fixe, à l'aide de vis, dans un endroit bien drainé, loin de produits corrosifs ou inflammables. Prévoyez un espace libre de 1 m autour. Raccordez les tuyaux d'aspiration et de refoulement avec des diamètres égaux ou supérieurs à l'entrée de la pompe. L'installation électrique doit être réalisée par un professionnel qualifié, avec une mise à la terre et un dispositif différentiel résiduel (DDR) de 30 mA.

Quelle tension d'alimentation est requise ?

La tension d'alimentation doit correspondre exactement au voltage indiqué sur la plaque signalétique du moteur. Une tension incorrecte peut provoquer un incendie ou endommager le moteur. En cas de doute, consultez un électricien.

Comment amorcer la pompe pour la première fois ?

Avant le premier démarrage, remplissez la pompe avec de l'eau pour permettre l'auto-amorçage. Assurez-vous que les tuyaux d'aspiration et de refoulement sont connectés et sans obstructions. Ne démarrez jamais la pompe à sec.

Que faire si la pompe ne démarre pas ?

Vérifiez d'abord l'alimentation électrique : testez la prise avec un autre appareil, vérifiez le disjoncteur. Si le disjoncteur saute, remplacez-le. Si la protection thermique s'est activée, coupez le courant et laissez refroidir le moteur. Assurez-vous que la pompe n'est pas bloquée par des débris et que l'arbre tourne librement.

Comment nettoyer le pré-filtre ?

Coupez l'alimentation électrique, puis dévissez le couvercle du pré-filtre. Retirez le panier et videz les débris. Rincez-le à l'eau claire. Replacez le panier et revissez fermement le couvercle en veillant à ce que le joint torique soit correctement positionné.

Quelles sont les consignes de sécurité importantes ?

Ne touchez jamais la pompe en marche avec les mains ou le corps humides. Débranchez toujours l'appareil avant toute intervention. L'installation électrique doit être réalisée par un professionnel et protégée par un DDR 30 mA. Ne pas installer la pompe dans les zones 0 ou 1 de la piscine. Surveillez les enfants pour éviter tout risque de jeu avec l'appareil.

Où ne pas installer la pompe ?

La pompe ne doit pas être installée dans la Zone 0 (Z0) ni dans la Zone 1 (Z1) de la piscine, conformément aux normes IEC/HD 60364-7-702. Évitez également les zones exposées à la pluie, aux éclaboussures, près de sources de chaleur ou de gaz inflammables, ou dans un endroit difficile d'accès pour l'entretien.

Comment entretenir la pompe en hiver ?

Si la pompe n'est pas utilisée pendant une période prolongée, démontez-la, nettoyez-la soigneusement et rangez-la dans un endroit sec et bien aéré. Assurez-vous que toutes les pièces sont sèches pour éviter la corrosion. Remettez en place avant la prochaine utilisation en suivant la procédure d'installation.

Quelle est la durée de la garantie ?

La garantie est de 2 ans à compter de la date de livraison du produit. Elle couvre les défauts de conformité. Pour faire valoir la garantie, conservez la preuve d'achat. Les pièces d'usure normale (joints, etc.) ne sont pas couvertes.

Que faire si le câble d'alimentation est endommagé ?

Si le câble est endommagé, il doit être remplacé immédiatement par le fabricant, son service après-vente ou une personne qualifiée afin d'éviter tout danger d'électrocution. N'utilisez pas la pompe avec un câble abîmé. Le remplacement doit se faire avec un câble de type approprié (connexion de type Y).

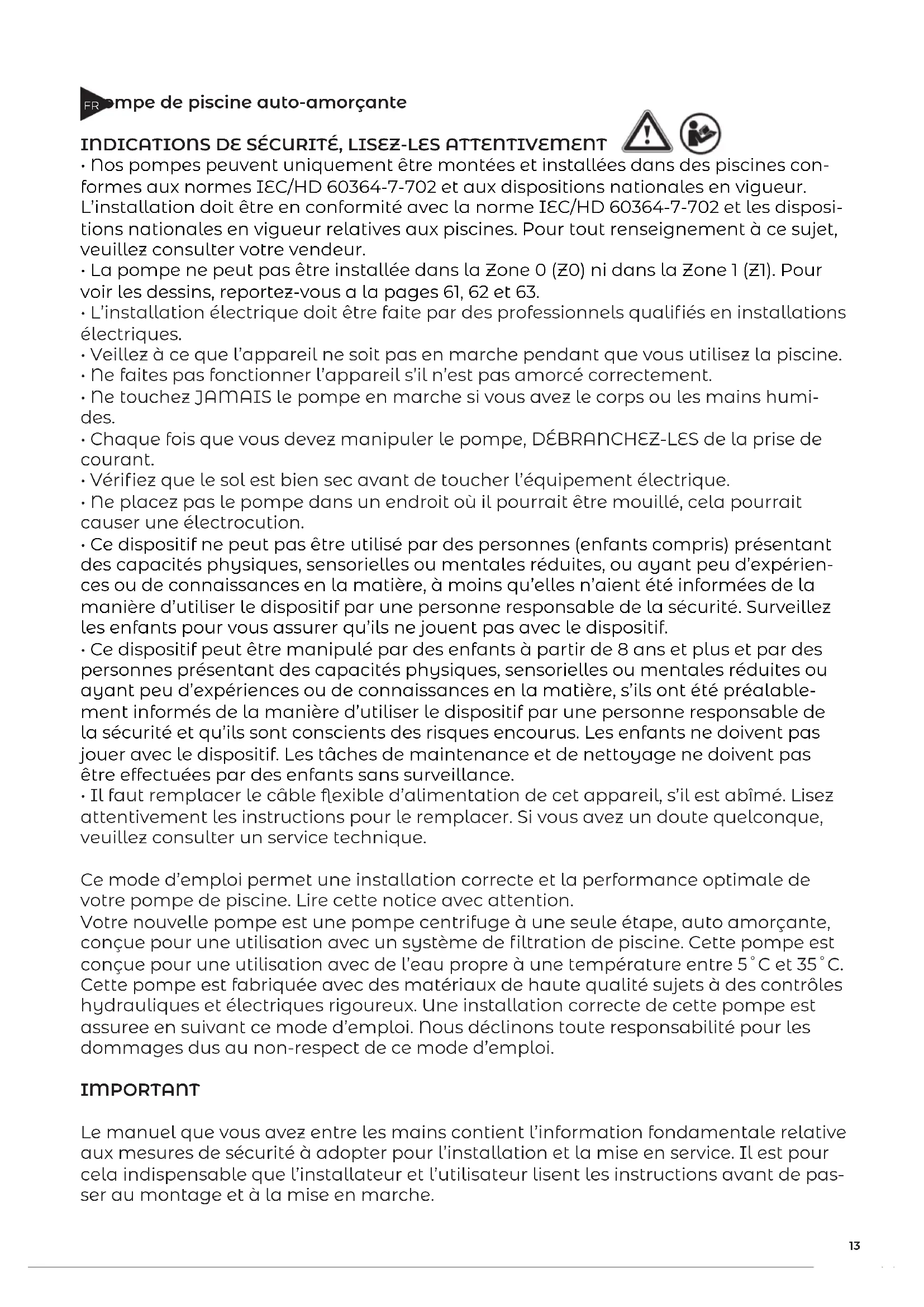

MODE D'EMPLOI PP201 GRE

• Nos pompes peuvent uniquement etre montées et installées dans des piscines conformes aux normes IEC/HD 60364-7-702 et aux dispositions nationales en vigueur. L'installation doit etre en conformite avec la norme IEC/HD 60364-7-702 et les dispositions nationales en vigueur relatives aux piscines. Pour tout renseignement a ce sujet, veuillez consulter votre vendeur.
• La pompe ne peut pas être installée dans la Zone 0 (Z0) ni dans la Zone 1 (Z1). Pour voir les dessins, reportez-vous a la pages 61, 62 et 63.
• L'installation électrique doit être faite par des professionnelnels qualifiés en installations électriques.
  Veillez a ce que l'appareil ne soit pas en marche pendant que vous utilisez la piscine.
• Ne faites pas fonctionner l'appareil s'il n'est pas amortcé correctement.
• Ne touchez JAMAIS le pompé en marche si vous avez le corps ou les mains humi-des.
• Chaque fois que vous devez manipuler le pompé, DÉBRANCHÉZ-LÉS de la prise de courant.
• Vérifiez que le sol est bien sec avant de toucher l'équipement électrique.
• Ne placez pas le pompé dans un endroit où il pourrait être mouillé, cela pourrait cause une électrocution.
• Ce dispositif ne peut pas être utilisé par des personnes (enfants compris) représentant des capacités physiques, sensorielles ou mentales réduites, ou ayant peu d'expérience ou de connaissances en la matière, à moins qu'elles n'aient été informées de la manière d'utiliser le dispositif par une personne responsable de la sécurité. Surveillés les enfants pour vous assurer qu'ils ne jouent pas avec le dispositif.
• Ce dispositif peut être manipulé par des enfants à partir de 8 ans et plus et par des personnes représentant des capacities physiques, sensorielles ou mentalles réduites ou ayant peu d'expériences ou de connaissances en la matière, s'ils ont été préalablement informés de la manière d'utiliser le dispositif par une personne responsable de la sécurité et qu'ils sont conscients des risques encourus. Les enfants ne doivent pas journer avec le dispositif. Les tâches de maintenance et de nettoyage ne doivent pas été effectuees par des enfants sans surveillance.
• Il faut remplaçer le cable flexible d'alimentation de cet apparéil, s'il est abîmé. Lisez attentivement les instructions pour le remplaçer. Si vous avez un doute quelconque, veuillez consulter un service technique.

Ce mode d'emploi permet une installation correcte et la performance optimale de votre pompé de piscine. Lire cette notice avec attention.

Votre nouvelle pompe est une pompe centrifuge à une seule étape, auto amortçante, concue pour une utilisation avec un système de filtration de piscine. Cette pompe est concue pour une utilisation avec de l'eau propre à une température entre 5^ et 35^ . Cette pompe est fabriquée avec des matériaux de haute qualité sujets à des contrôleis hydrauliques et électriques rigoureux. Une installation correcte de cette pompe est assuree en suivant ce mode d'emploi. Nous déclinons toute responsabilité pour les dommages dus au non-respect de ce mode d'emploi.

IMPORTANT

Le manuel que vous avez entre les mains contient l'information fondamentale relative aux mesures de sécurité à adopter pour l'installation et la mise en service. Il est pour cela indispensable que l'installateur et l'utilisateur lisent les instructions avant de passer au montage et à la mise en marche.

NORMES GENÉRALES DE SECURITÉ

• Les machines citées dans ce manuel sont spécialement conçues pour obtenir le pré-filtrage et le recyclage de l'eau dans les piscines
• Effectuer l'installation selon les indications particulières de chaque implantation L'autorisation préalable du fabricant est requise pour effectuer toute modification de la pompe. Les pieces de rechange originales et les accessoires autorisés par le fabricant seront à garantir une plus grande sécurité. Le fabricant de la pompe ne saurait être tenu responsable des dommages occasionnés par des pieces de rechange ou des accessoires non autorisés.
• Au moment d'effectuer le travail sur la machine ou sur les équipements qui y sont reliés, débrancher l'équipement du réseau électrique et des dispositifs de démarrage, vu que pendant le fonctionnement, les parties ELECTRIques de la pompe sont sous tension.
• Les travaux de montage et de maintenance doivent être réalisés par des personnes qualifiées et autorisées ayant lu au préalable les instructions d'installation et de service avec attention.
• Suivre tout ce qui est exposé dans les instructions d'installation et de service pour garantir la sécurité lors du fonctionnement de la machine.
• En cas de fonctionnement défectueux ou de panne, contactez votre fournisseur ou un de ses représentants le plus proche.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• L'appareil doit être branché sur une prise de courant avec prise de terre, protégé par un interrupteur différentiel (DDR) avec un courant résiduel assigné qui n'excède pas 30mA.
• Faire particulièrement attention à ce que n'entre pas d'eau dans le moteur et dans les parties électriques en tension et ce d'aucune façon.
• Eviter à tout moment le contact même accidentel des parties mobiles de la machine pendant son fonctionnement et/ou avant son arrêt total.
• Attendre que la machine soit complètement arrêtée pour effectuer n'importe qu'elle manipulation sur elle.
• Débrancher la machine du réseau d'alimentation etbloquer les dispositifs de mise en marche avant de procesder à toute intervention de maintenance electrique ou mecanique.
• Pour limiter les risques de blessures, ce produit ne doit pas etre utiliser par des enfants, sauf avec une surveillance rapprochée.
• Ne pas enterrer le fil électrique. Placer le fil de façon à ce qu'il ne soit pas endommagé par les tondeuses,aille-haies et autres apparèils.
• Ne pas démarrer la pompe avant qu'elle ne soit raccordée correctement à votre piscine.
• Pour limiter les risques de chocoléctrique, remplaçer le fil électrique tout de suite s'il est abîme.

Installation

Seul un personnel autorisé et qualifié devra installer la pompe et le câblage, en observant les normes en vigueur.

• La pompe doit être installée horizontally, en la fixant avec les vis sur le support, ceci pour éviter les vibrations et les bruits nuisibles.

• La pompe doit être installée loin de tout produit corrosif ou inflammable.

• La pompe doit avoir un drainage suffisant pour eviter le risque d'inondation et doit être protégée d'un excès d'humidité.
• Prévoir des vannes indépendantes à l'entrée et à la sortie d'eau.
• Prévoir un accès suffisant pour le maintien de la pompe et s'assurer que l'étiquette de données techniques de la pompe reste visible.
• Lors de l'installation de la pompe, positionner pour avoir un espace libre de 1m tout autour.

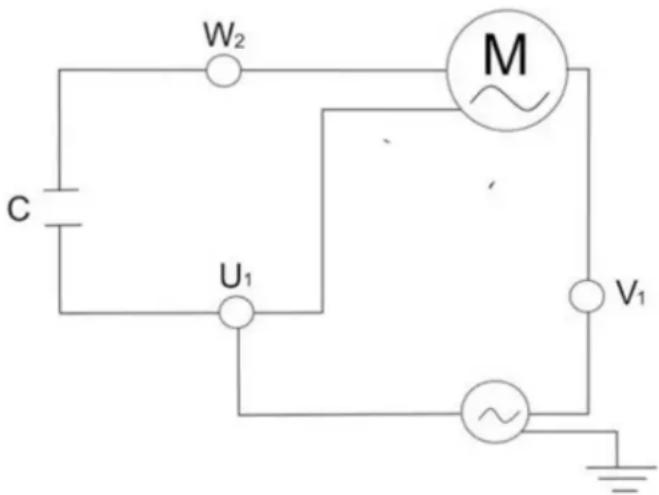

INSTALLATION ÉLECTRIQUE

• Mettre le moteur à terre avant de le brancher à une source électrique. Sinon, le moteur pourra provoquer un choc électrique sévère voir mortel. Ne pas leMETTRÉ à terre sur un conduit de gaz.
• Pour éviter le risque de chocolélectrique dangereux ou mortel, déconnecter la source d'électricité du moteur avant de travailler sur les connexions electriques.
• Le déclenchement d'un disjoncteur indiquerait un problème électrique. Si le disjoncteur se décline et ne peut pas être remis, demander à unElectricien qualifié de vérifier et de réparer le système électrique.
• Raccorder la pompe à une alimentation en courant alternatif et effectuer une mise à terre protégée par un dispositif différentiel à courant résiduel (DDR), avec un courant résiduel nominal de fonctionnement ne dépassant pas les 30 mA.
• Des raccordements au réseau inadaptés entraînant des risques d'électrocution.
• La tension d'alimentation doit correspondre exactement au voltage indiqué sur la plaque du moteur. Une tension incorrecte pourrait provoquer un incendie et/ou endommager le moteur, ce qui annulerait la garantie. En cas de doute, consulter un électricien.
• Le fil électrique est fourni avec une connexion de type "Y". Si le fil électrique est remplaça, le nouveau fil doit également être d'un type approprié. La garantie sera annulée en cas de modification non-authorisée de composants.
• L'installation électrique doit être conforme aux normes en vigueur.
• Si le fil électrique est endommage, il doit être remplaced par le fabriquant, son agent, ou toute autre personne qualifiée pour éviter tout danger.
• La pompe est équipée d'une protection thermique intégrée. Suivre le schema ci-dessus pour un raccordement électrique correct

• L'installation électrique doit être réalisée par des professionnelnels qualifiés en installations electriques. Cet apparéil n'est pas prévu pour être utilisé par des personnes y compris les enfants dont les capacities physiques, sensorielles ou mentales son ré

duites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil. Interdisez aux enfants et auxadultes de s'appuyer ou de s'asseoir sur l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. · Ajuster convenablement la valeur du relais thermique selon l'intensité de la pompe

• Danger de électrocution en cas de connexion de réseau inadéquate

Assemblage de tuyaux

• Les tuyaux en amont et en aval de la pompe doivent avoir des diamètres égaux ou supérieurs à celui de l'entrée de la pompe.

• Les tuyaux d'aspiration et de décharge ne doivent enaucun cas rester sur la pompe.

• Bien sceller toutes les connexions et le couvercle de la pompe pour éviter les gouttes d'eau sur le moteur, ce qui pourrait l'endommager.

Contrôles avant démarrage

Avant la mise en marche de la pompe, réaliser les opérations suivantes :

• Vérifier que la tension fournie ainsi que la frequence correspondant à la plaque se trouvant sur la pompe.
• Avant le demarrage initial, replir la pompe avec de l'eau pour l'auto-amorçage de la pompe.
• Vérifier que la tension et la fréquence du réseau correspondant à cette que stipule la plaque de caractéristiques de la pompe.
  La pompe peut fonctionner en continu.

Démarrage

Demarrer la pompe seulement lorsque les tuyaux d'aspiration et de decharge sont connectés a l'entrée et a la sortie de la pompe. Verifier qu'il n'y a pas d'obstacles dans les tuyaux.

Entretien et nettoyage

• Voitre nouvelle pompe de piscine n'a pas besoin d'entretien spécial ou de programmation. Dans le cas ou la pompe n'est pas utilisée pendant un certain temps, il est conseille de la démonter, de la nettoyer, et de la ranger dans un endroit sec et bien aéré.
• Si le fil électrique est endommagé, il doit être remplace par le fabriquant, son agent, ou tout autre personne qualifiée afin d'éviter tout danger.
• Nettoyer régulierement votre pompé en enlevant les débris de votre filtre, afin que le tuyau d'entrée ne bloque pas ou n'endommage pas la pompé.
• Les composants de la pompe, dont l'utilisation habituel fait qu'ils souffrent d'usure et/ou de détérioration, doivent être changés régulièrement pourmaintenir un bon rendement de la pompe
• Contrôle régulierement :
• La correcte fixation des parties mécaniques et l'état des vis de support de la machine.
• La correcte position, la fixation et l'etat des conducteurs d'alimentation et des parties

isolantes.

• La température de la machine et du moteur électrique. En cas d'anomalie, arrêté immédiatement la machine et contacter le Service d'Assistance Technique le plus proche.
• Les vibrations de la machine. En cas d'anomalie, arrêter immédiatement la machine et procéder à contacter le Service d'Assistance

Symptômes Cause Solution
La pompe ne fonctionne pas.	Pas de courant à la source élec-trique.	Utiliser un autre apparéil qui fonctionné pour vérifier la prise électrique. Vérifier le disjoncteur.
	Disjoncteur sauté.	Vérifier le disjoncteur et le rem-placer si nécessaire.
	L'arrêt automatique thermique de la pompe s'est activé pour protégger le moteur.	Couper le courant à la pompe et laisser refroidir le moteur avant de le redémarrer. S'assurer que la pompe et le moteur ont une ventilation suffisante autour. S'assurer que la pompe n'est pas bloquée par des débris et que l'arbre tourne librement. Il est possible que le moteur soit con-necté sur une source de basse tension.
	La pompe est bloquée (verifier si l'arbre peut tournier librement).	Bloçage dans la pompe ou le panier. Les roulements sont bloqués.
La pompe fonctionne avec undebit réduit ou sans débit.	Moteur brûle à cause d'un pic de tension ou inondé par de l'eau.	Il est possible que le moteur doit être remplaced.
	Les vannes sont en position fermée.	Vérifier le système pour s'assurer que les vannes sont dans la bonne position pour filtrer, y compris les eventuelles vannes à l'entrée et à la sortie de la pompe.
	Le filtre est rempli de débris.	Nettoyer le filtre (se référer a la documentation fournie avec votre filtre)
	Air dans le système.	Réamorcer la pompe (voir procédure de réamortège). Vérifier qu'il n'y a pas de fuites d'air dans les tuyaux d'aspiration ou les connexions. S'assurer que le couvertre du panier est bien fer-mé et étanchè. Verifier qu'il n'y a pas de fuites en-dessous de la pompe.
	Manque d'eau.	S'assurer que le niveau dans la piscine est au moins à mi-hauteur de l'ouverture du skimmer.
	Débris dans la pompe ou le skimmer. (Note: ne pas faire fonctionner la pompe sans le panier de la pompe ou le panier du skimmer montés correctement).	S'assurer que le panier de la pompe et du skimmer ne sont pas replis de débris.
Fuite entre le corps de la pompe et le moteur	Les écrous du corps ne sont pas bien serrés. Le joint d'etanchéité ou le joint mécanique est usé.	S'assurer qu'il n'y a pas de blocage à l'entrée ou à la sor-tie de la pompe. S'assurer que l'intérieur de la pompe n'a pas d'objets qui pourrait troquer le débit d'eau.
Fuite d'eau au couvercle du pré-filtre	Le couvercle n'est pas visse co-rectement.	S'assurer que le couvercle com-Prime le joint torique.

• Dans une zone exposée à la pluie et aux éclaboussures.
• Près d'une source de chaleur ou d'une source de gaz inflammable.
• Dans une zone qui ne peut pas etre nettoyee ou maintainue exempte de feuilles, de vegetation sèche et d'autres éléments inflammables.
• Dans la zone 0 (Z0) et la zone 1 (Z1) (FIGURE 3).

(DE)DARF DIE PUMPE NICT INSTALLIERT WERDEN:

• Conformément à ces dispositions, le vendeur garantit que le produit correspondant à cette garantie ("le Produit") ne présente aucun défaut de conformité à la date de sa livraison.
• La Période de Garantie pour le Produit est de deux (2) ans et elle sera calculée à partir du moment de sa remise à l'acheteur.
• S'il se produitait un défaut de conformité du Produit et si l'acheteur ne notificationait au vendeur pendant la Période de Garantie, le vendeur devrait réparer ou remplancer le Produit à ses propres frais à l'endetroit qu'il jugerait opportun, à moins que cela soit impossible ou disproportionné.
• Lorsque le Produit ne pourra être ni réparé ni remplace, l'acheteur pourra demander une réduction proportionnelle du prix ou, si le défaut de conformité est suffisamment important, la résolution du contrat de vente.
• Les parties remplaçées ou réparées en vertu de cette garantie n'élargiront pas le délambda de la garantie du Produit original, celles-ci étant cependant couvertes par leur propre garantie.
  Pour l'effectivement de la presente garantie, l'acheteur devra justifier la date d'acquisition et de remise du Produkt.
• Quand plus de six mois se seront écoués depuis la remise du Produit à l'acheteur et que ce dernier alléguera un défaut de conformité de ce Produit, l'acheteur devra justifier l'origine et l'existence du défaut allégué.
• Le present Certificat de Garantie ne limite pas, ni préjuge les droits correspondant aux consommateurs en vertu des normes nationales de nature impérative.

CONDITIONSPARTICULIERES

• La presente garantie couvre les produits auxquels ce manuel fait reference.
  Le present Certificat de Garantie ne sera applicable que dans les pays de l'Union europeenne.
• En vue de l'efficacité de cette garantie, l'acheteur devra suivre strictement les indications du Fabricant comprises dans la documentation qui est jointe au Produit, quand celle-ci sera applicable selon la gamme et le modele du Produit.
• Quand un calendrier sera spécifié pour le remplacement, la maintenance ou le nettoyage de certaines pieces ou de certains composants du Produit, la garantie sera valable uniquement lorsque leedit calendrier aura ete suivi correctement.

LIMITATIONS

• La presente garantie ne sera applicable que dans les ventes réalisées aux consommateurs, considérant comme "consommateur", toute personne qui achete le Produkt à des fins qui n'entrent pas dans le cadre de son activité professionnelle.
  Aucune garantie n'est concedede quant a l'usre normale due a l'utilisation du produit. En ce qui concerne les pieces, composants et/ou matériels fongibles ou consommables comme les piles, les ampoules, etc., il faudra respecter, le cas échéant, ce qui est stipulé dans la documentation qui est jointe au Produit.
• La garantie ne couvre pas les cas ou le Produkt : (I) a fait l'objet d'un traitement incorrect ; (II) a eté réparé, entretenu ou manipulé par une personne non autorisée ou (III) a eté réparé ou entretenu avec des pièces n'étant pas d'origine. Quand le défaut de conformité du Produkt sera la conséquence d'une installation ou d'une mise en marche incorporetés, la presente garantie répondra uniquement lorsque ladite installation ou ladite mise en marche sera incluse dans le contrat d'achat et de vente du Produkt et aura eté réalisée par le vendeur ou sous sa responsabilité.

CROSSED-OUT WASTE CONTAINER

• Afin de réduire la quantité de déchets d'appareils électriques et électroniques, afin d'éviter le danger de leurs
  composants, d'encourager la réutilisation des appareils ainsi que la valorisation de leurs déchets, et de déterminer une gestion appropriée de ceux-ci, en essayant d'améliorer l'efficacité de la protection environnementale, ont été établies de nombreuses normes applicables à la fabrication du produit, et d'autres relatives à la gestion environnementale correcte lorsque ces appareils sont hors service.
• De même, on prétend améliorer le comportement environnemental de toutes les personnes qui interviennent dans le cycle de vie des appareils électriques et électroniques, tels que les produits, les distributeurs, les utilisateurs et, en particulier, les intervenants directement impliqués dans la gestion des déchets dérivés de ces appareils.
• À partir du 13 août 2005, quand vous souhaitez vous débarrasser de votre apparéil usage, vous avez deux façon des en défaire:
• Si vous achetez un nouvel apparéil qui est plus ou moins du même genre ou qui réalise les mêmes fonctions que votre apparéil usage, vous pourrez le remettre au distributeur, sans aucun frais à votre charge, au moment de l'achat.
  Ou bien vous pourrez le déposer à l'endetroit destiné à cette fin par les différents organismes locaux.
• Les frais de gestion seront à notre charge.
• Les apparciels portent une etiquette sur laquelle figure le symbole d'une "poubelle à ordures sur roulettes barrée". Ce symbole indique la nécessite d'une collecte sélective et triée du reste des déchets urbains.
• Nos produits sont conçus et fabriqués avec des matériaux et des composants de haute qualité, respectieux de l'environnement, qui sont réutilisables et recyclables. Malgré tout, les différentes parties qui composent cet article ne sont pas biodégradables; c'est pourquoi, il ne faut pas lesmettre au rebut en lesjetant dans 70'environnement.
