NÁVOD K OBSLUZE PP201 GRE

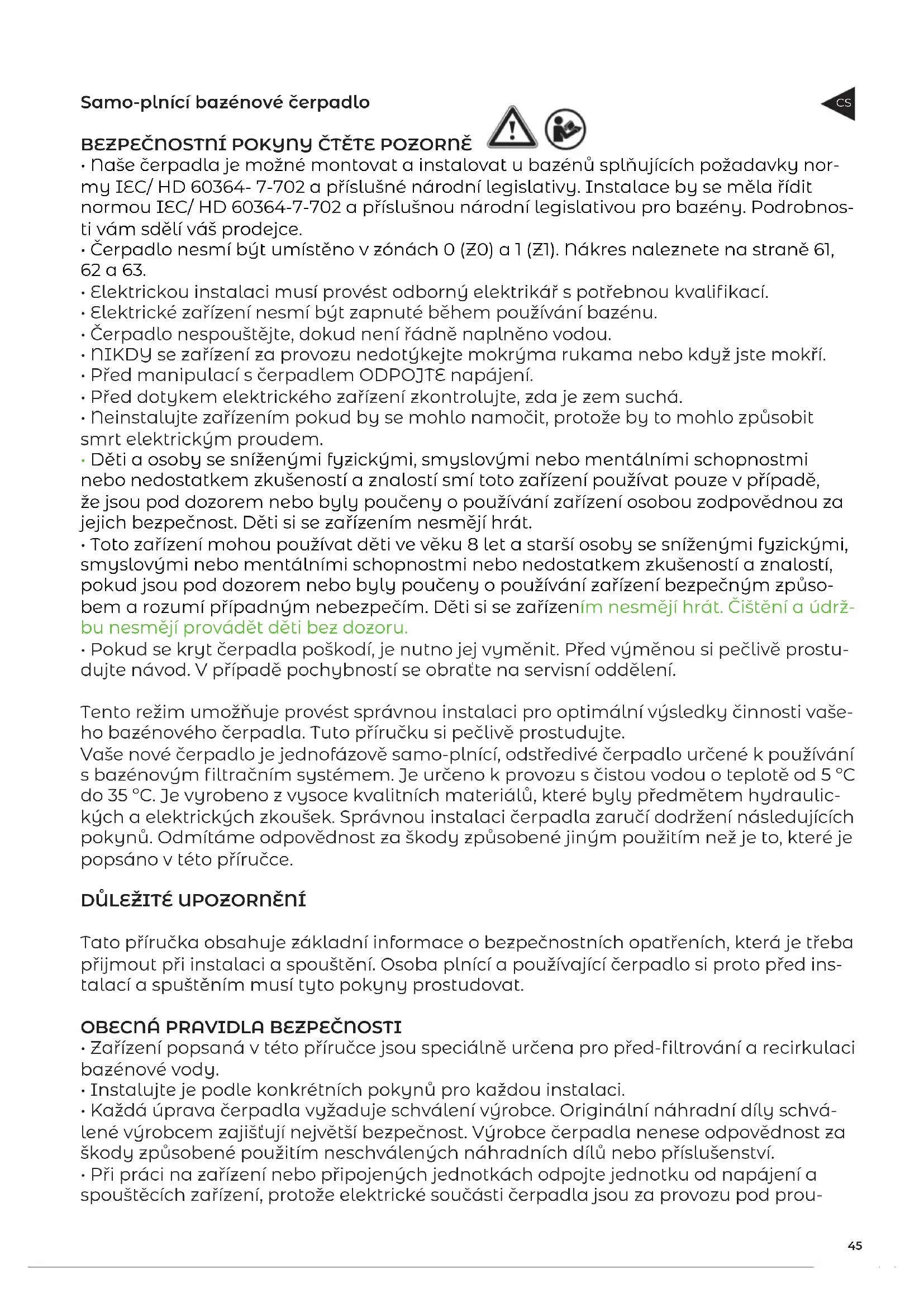

• Naše čerpadla je možné montovat a instalovat u bazénů splňujících požadavky nor- my IEC/ HD 60364- 7-702 a příslušné národní legislativy. Instalace by se měla řídit normou IEC/ HD 60364-7-702 a příslušnou národní legislativou pro bazény. Podrobnos- ti vám sdělí váš prodejce.

• Čerpadlo nesmí být umístěno v zónách 0 (Z0) a 1 (Z1). Nákres naleznete na straně 61, 62 a 63.

• Elektrickou instalaci musí provést odborný elektrikář s potřebnou kvalifikací.

• Elektrické zařízení nesmí být zapnuté během používání bazénu.

• Čerpadlo nespouštějte, dokud není řádně naplněno vodou.

• NIKDY se zařízení za provozu nedotýkejte mokrýma rukama nebo když jste mokří.

• Před manipulací s čerpadlem ODPOJTE napájení.

• Před dotykem elektrického zařízení zkontrolujte, zda je zem suchá.

• Neinstalujte zařízením pokud by se mohlo namočit, protože by to mohlo způsobit smrt elektrickým proudem.

• Děti a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí smí toto zařízení používat pouze v případě, že jsou pod dozorem nebo byly poučeny o používání zařízení osobou zodpovědnou za jejich bezpečnost. Děti si se zařízením nesmějí hrát.

• Toto zařízení mohou používat děti ve věku 8 let a starší osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání zařízení bezpečným způso- bem a rozumí případným nebezpečím. Děti si se zařízením nesmějí hrát. Čištění a údrž- bu nesmějí provádět děti bez dozoru.

• Pokud se kryt čerpadla poškodí, je nutno jej vyměnit. Před výměnou si pečlivě prostu- dujte návod. V případě pochybností se obraťte na servisní oddělení. Tento režim umožňuje provést správnou instalaci pro optimální výsledky činnosti vaše- ho bazénového čerpadla. Tuto příručku si pečlivě prostudujte. Vaše nové čerpadlo je jednofázově samo-plnící, odstředivé čerpadlo určené k používání s bazénovým filtračním systémem. Je určeno k provozu s čistou vodou o teplotě od 5 ºC do 35 ºC. Je vyrobeno z vysoce kvalitních materiálů, které byly předmětem hydraulic- kých a elektrických zkoušek. Správnou instalaci čerpadla zaručí dodržení následujících pokynů. Odmítáme odpovědnost za škody způsobené jiným použitím než je to, které je popsáno v této příručce.

Tato příručka obsahuje základní informace o bezpečnostních opatřeních, která je třeba přijmout při instalaci a spouštění. Osoba plnící a používající čerpadlo si proto před ins- talací a spuštěním musí tyto pokyny prostudovat.

OBECNÁ PRAVIDLA BEZPEČNOSTI

• Zařízení popsaná v této příručce jsou speciálně určena pro před-filtrování a recirkulaci bazénové vody.

• Instalujte je podle konkrétních pokynů pro každou instalaci.

• Každá úprava čerpadla vyžaduje schválení výrobce. Originální náhradní díly schvá- lené výrobcem zajišťují největší bezpečnost. Výrobce čerpadla nenese odpovědnost za škody způsobené použitím neschválených náhradních dílů nebo příslušenství.

• Při práci na zařízení nebo připojených jednotkách odpojte jednotku od napájení a spouštěcích zařízení, protože elektrické součásti čerpadla jsou za provozu pod prou- CS46 dem.

• Veškeré montážní a údržbářské práce musí provádět kvalifikovaný a pověřený perso- nál, který si pečlivě prostudoval instalační a servisní pokyny.

• Pro zajištění bezpečnosti za provozu zařízení musíte přesně dodržovat pokyny k insta- laci a servisu.

• V případě poruchy nebo závady kontaktujte svého dodavatele nebo nejbližšího zás- tupce výrobce.

• V případě poškození napájecího kabelu by jej měl pro zamezení riziku vyměnit výrob- ce, oddělení poprodejních služeb nebo kvalifikovaný servisní technik.

• Zařízení musí být připojeno k uzemněné zásuvce chráněné jističem zbytkového prou- du, který nepřekračuje 30 mA.

• Dbejte, aby do motoru nebo živých elektrických součástí nemohla proniknout voda.

• Zamezte každému kontaktu - i náhodnému - s pohyblivými součástmi zařízení za chodu a/nebo než se úplně zastaví.

• Než budete se zařízením manipulovat, počkejte, až se veškerý pohyb zcela zastaví.

• Před jakoukoliv operací elektrické nebo mechanické údržby odpojte jednotku od na- pájení a zamkněte spouštěcí prvky.

• Pro snížení rizika úrazu by tento výrobek neměly používat děti.

• Nedávejte elektrický kabel do země. Položte ho tak, aby se nemohl poškodit mechani- zací, jako jsou pojíždějící mechanismy apod.

• Nespouštějte čerpadlo, dokud není řádně připojeno k bazénu.

• Pro snížení rizika úrazu elektrickým proudem poškozený napájecí kabel ihned vyměňte.

• Pro snížení rizika úrazu elektrickým proudem nepoužívejte pro připojení čerpadla ke zdroji napájení prodlužovací šňůry. Připojte čerpadlo jen ke správně instalované elek- trické sítové zásuvce.

• Čerpadlo nepoužívejte, pokud není naplněno vodou! INSTALACE

• Čerpadlo a jeho kabely smí instalovat jen pověřený a kvalifikovaný personál respek- tující platné předpisy.

• Čerpadlo se instaluje do vodorovné polohy a šroubuje se k podkladu pro zamezení hluku a vibracím.

• Čerpadlo instalujte v bezpečné vzdálenosti od korozivních a hořlavých látek.

• Čerpadlo opatřete dostatečným odvodněním pro zamezení rizika záplavy a chraňte před nadměrnou vlhkostí.

• Instalujte nezávislý ventil přívodu a vypouštění vody.

• Zajistěte dostatečný přístup k čerpadlu pro údržbu a dbejte na viditelnost výrobního štítku čerpadla.

• Během instalace zajistěte 1 metr volného prostoru na všech stranách. ELEKTRICKÁ INSTALACE

• Před připojením k síti položte motor na podklad. Jinak způsobí silný, ba dokonce smr- telný úraz elektrickým proudem. Nepokládejte ho na plynovou trubku.

• Pro zamezení nebezpečného nebo smrtelného úrazu elektrickým proudem před zá- sahem do elektrických spojů odpojte napájení motoru.

• Zkrat znamená, že je ve vedení elektrická závada. Pokud dojde ke zkratu a motor nel- ze nastartovat, požádejte kvalifikovaného elektrikáře o kontrolu a opravu elektrického systému.47

• Připojte čerpadlo ke zdroji střídavého proudu a zemnímu připojení chráněnému prou- dovým chráničem (RCD). Jmenovitý zbytkový provozní proud nesmí přesahovat 30 mA.

• Nevhodné připojení k síti s sebou nese riziko úrazu elektrickým proudem.

• Napájení musí přesně odpovídat napětí uvedenému na výrobním štítku motoru. Nes- právné napětí může vyvolat požár a/nebo poškození motoru a ruší záruku. V případě pochybností si ověřte správnost napájení u elektrikáře.

• Elektrický kabel je součástí dodávky a dodává se s vidlicí „Y“. Pokud je třeba kabel vyměnit, nový kabel musí být stejného typu. V případě neoprávněného zásahu do kte- rékoliv komponenty zaniká záruka.

• Elektrická instalace musí odpovídat aktuálně platným předpisům.

• Pokud se elektrický kabel poškodí, musí ho vyměnit výrobce, jeho zástupce nebo jiná kvalifikovaná osoba pro zamezení škod.

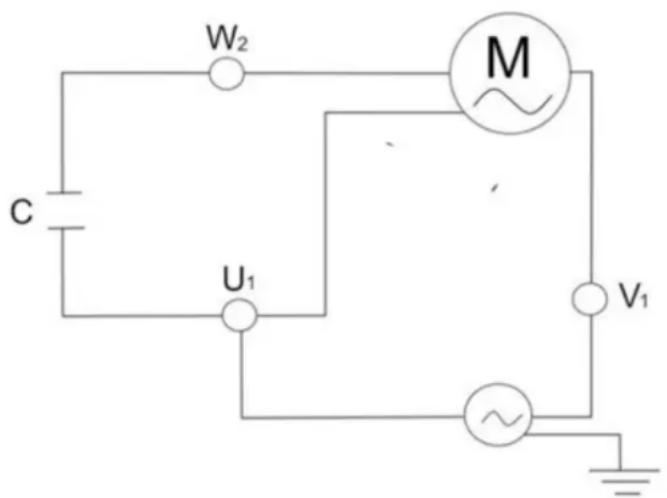

• Čerpadlo je vybaveno kompletní termální ochranou. Pro správnou elektrickou instalaci se držte elektrického schématu níže.

• Elektrickou instalaci musí provádět osoba s příslušnou kvalifikací pro práci na elektric- kých zařízeních. toto zařízení není určeno pro používání dětmi, osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami, které nemají po- třebné znalosti a zkušenosti, pokud nebudou pod dohledem osoby odpovědné za jejich bezpečnost, která jim poskytla příslušné pokyny pro zacházení se zařízením. Nenechte děti ani dospělé se o čerpadlo opírat nebo na něm sedět. Děti musí být pod dohledem, aby si se zařízením nehrály.

• Podle proudu čerpadla upravte hodnotu tepelného relé.

• Nevhodné síťové připojení představuje riziko smrtelného úrazu elektrickým proudem. Montáž trubek

• Trubky se instalují před a za čerpadlo a měly by mít průměr větší nebo stejný jako vstupní otvor čerpadla. Pro zamezení ztrátám třením používejte vždy minimální průměr PVC trubky 50 mm. Pro větší trubky zvětšete průměr.

• Sací a vypouštěcí trubky nesmějí zůstat připojeny k čerpadlu.

• Dobře utěsněte veškeré spoje a kryt čerpadla pero zamezení možným vniknutím vody do motoru, který by se tím mohl poškodit. Testy před spuštěním čerpadla Před spuštěním čerpadla proveďte následující operace:

• Zkontrolujte, zda napájení a kmitočet odpovídají údajům na štítku čerpadla.

• Před spuštěním naplňte čerpadlo vodou.48

• Zkontrolujte, zda síťové napětí a kmitočet odpovídají údajům na štítku čerpadla.

• Čerpadlo může běžet nepřetržitě. Spuštění čerpadla Čerpadlo spouštějte jen tehdy, pokud jsou k příslušným otvorům připojeny přívodní a vypouštěcí trubky. Zkontrolujte, zda jsou trubky volně průchodné. Údržba a čištění

• Vaše nové čerpadlo nevyžaduje speciální nebo pravidelnou údržbu. V případě delší doby nepoužívání doporučujeme čerpadlo demontovat, vyčistit a uložit na suchém a dobře větraném místě.

• Pokud se elektrický kabel poškodí, musí ho vyměnit výrobce, jeho zástupce nebo jiná kvalifikovaná osoba pro zamezení nebezpečí.

• Čerpadlo pravidelně čistěte a odstraňujte nečistoty z filtru, aby se přívodní trubka neucpala a nepoškodila čerpadlo.

• Součásti čerpadla podléhající opotřebení se musí pravidelně vyměňovat, aby se za- choval dobrý výkon čerpadla.

• Při pravidelné kontrole:

• Zkontrolujte pevnost mechanických spojů a stav opěrných šroubů čerpadla.

• Zkontrolujte správnou polohu, zajištění a stav elektrických vodičů a izolace. Zkontrolujte teplotu čerpadla a elektromotoru. V případě poruchy ihned zastavte čer- padlo a kontaktujte nejbližší servis.

• Sledujte vibrace zařízení. V případě poruchy ihned zastavte čerpadlo a kontaktujte nejbližší servis.49 Příznaky Příčiny Řešení Čerpadlo nefunguje Není elektrické napájení Není elektrické napájení Po- mocí jiného zařízení zkontrolujte zásuvku a zkratové vypínače Došlo ke zkratu Zkontrolujte a v případě potřeby vyměňte zkratové vypínače Automatický limitní spínač teploty se aktivovat a vypnul čerpadlo pro jeho ochranu. Vypněte napájení a nechte čerpadlo před novým spuštěním vychladnout. Zkontrolujte, zda mají čerpadlo a motor kolem sebe dost prostoru na větrání. Zkontrolujte, zda není čerpadlo ucpané nečistotami a motor se může volně otáčet. Motor se spálil proudovým pře- tížením nebo zaplavením vodou Může být potřeba motor vymě- nit. Čerpadlo má snížený nebo nulo- vý průtok Čerpadlo je ucpané (zkontroluj- te, zda se motor volně otáčí) Zablokování čerpadla nebo koše Ventil je zavřený Zkontrolujte systém a ověřte, zda jsou ventily ve správné poloze pro filtrování, včetně vstupního a výstupního ventilu čerpadla. Filtr je plný nečistot Vyčistěte filtr Vzduch v systému Spusťte čerpadlo (viz postup spouštění). Zkontrolujte, zda tru- bkami nebo na spojích neuniká nasávaný vzduch. Zkontrolujte, zda je víko koše uzavřeno a her- meticky utěsněno. Zkontrolujte, zda pod čerpadlem není voda. Nedostatek vody Zkontrolujte, zda je hladina alespoň na úrovni sběrače. Nečistoty v čerpadle nebo sběrači. (Poznámka: Nespouště- jte čerpadlo bez správně smon- tovaného čerpadla nebo koše sběrače. Kontrolujte, zda není čerpadlo nebo koš sběrače plný špíny. Dbejte, aby nebyl vstupní a výs- tupní otvor čerpadla zabloko- vaný a v čerpadle nebyly cizí předměty. Únik mezi pouzdrem čerpadla a motorem Šrouby krytu nejsou dotažené. Opotřebované vodotěsné nebo kovové těsnění. Odstavte čerpadlo a povolte šrouby, zkontrolujte stav těsnění a vyměňte ho v případě potřeby, pak dotáhněte znovu šrouby. Kryt před-filtru Kryt není správně uzavřen Zkontrolujte, zda víko správně přitlačuje těsnící o-kroužek.50 Samonasávacie bazénové čerpadlo

• Pred kontaktom s elektrickým zariadením sa uistite, že zem je suchá.

• Ak je elektrický kábel poškodený, okamžite ho vymeňte, aby ste znížili riziko úrazu elektrickým prúdom.

• Aby ste znížili riziko úrazu elektrickým prúdom, nepoužívajte predlžovacie káble na pripojenie čerpadla k zdroju napájania. Pripojte ho k správne nainštalovanej elektrickej zásuvke.

• Nepoužívajte čerpadlo bez vody!

• Hodnotu tepelného relé primerane upravte v závislosti od prúdu čerpadla.

• Pred spustením čerpadla ho naplňte vodou na samonasávanie čerpadla.

Výrobce Code Stupeň účinnosti Počet pólů Napájení P2N (kW) r.p.m. Nadmořská výška Vnější teplota Tmin. ~ Tmax.

Výrobce Code Stupeň účinnosti Počet pólů Napájení P2N (kW) r.p.m. Nadmořská výška Vnější teplota Tmin. ~ Tmax.

Koszyk filtra Koš před-fil- tru Kôš predfiltra Pre-filtru coş

Uszczelka pierścienna dla filtra O-kroužek těsnění před-filtru Tesnenie O-krúžkom pre predfilter Garnitură etanşare pre-filtru

• V souladu s těmito podmínkami zaručuje prodávající, že výrobek, pro nějž se vystavuje tato záruka (dále jen „Výrobek“), je v okamžiku dodávky v bezvadném stavu.

• Záruka se poskytuje na dobu dvou (2) let od data dodávky kupujícími.

• Pokud kupující oznámí prodávajícímu během záruční doby závadu výrobku, je prodávající povinen Výrobek opravit nebo vyměnit na své náklady, pokud by to nebylo nemožné nebo nepřiměřené.

• Pokud by nebylo možno Výrobek opravit nebo vyměnit, může kupující žádat přiměřenou slevu z ceny, nebo v případě závažné závady ukončit prodejní smlouvu.

• Vyměněné nebo opravené součásti v rámci záruky neprodlužují záruku na původní Výrobek, ale jsou předmětem samostatné záruky.

• Aby bylo možno uplatnit záruční reklamaci, musí kupující předložit doklad o datu nákupu a dodávky Výrobku.

• Pokud po šesti měsících od dodávky Výrobku kupujícími oznámí kupující vadu Výrobku, musí prokázat původ a existenci této závady.

• Tento záruční list nemá vliv na práva spotřebitele podle národních předpisů

INDIVIDUÁLNÍ PODMÍNKY

• Tato záruka se týká výrobku, k němuž patří tato příručka.

• Tento záruční list lze uplatnit pouze v zemích Evropské unie.

• Aby byla tato záruka platná, musí kupující přísně dodržovat pokyny výrobce uvedené v dokumentaci k Výrobku, pokud se na daný model Výrobku vztahují.

• Pokud jsou pro výměnu, údržbu a čištění konkrétních součástí Výrobku předepsány intervaly, bude záruka platit jen případě jejich dodržování..

• Tato záruka se vztahuje pouze na prodej „spotřebiteli“ pro soukromé, nekomerční využívání.

• Do záruky nespadá běžné opotřebení Výrobku. V ohledem na spotřební materiály a součásti, jako jsou baterie, vestavěné světlo apod. platí ustanovení dokumentace Výrobku.

• Záruka se nevztahuje na závady způsobené; (I) nesprávným používáním Výrobku nebo manipulací s ním; (ll) opravou, servisem nebo manipulací neoprávněnými osobami nebo (ill) použitím neoriginálních dílů na opravu nebo servis. V případě závady způsobené nesprávnou instalací nebo spuštěním se záruka uplatní pouze tehdy, pokud je instalace a uvedení do provozu součástí prodejní smlouvy a provedl ho prodávající nebo osoba, za niž byl prodávající odpovědný. PŘEŠKRTNUTÁ NÁDOBA NA ODPADKY

• Pro snížení objemu elektrického a elektronického odpadu a snížení rizika představovaného součástmi elektrických a elektronických zařízení se doporučuje recyklace zařízení oprávněným systémem likvidace tohoto typu odpadu s ohledem na ochranu životního prostředí. Za tímto účelem má výrobce elektrických a elektronických zařízení zaveden systém správné ekologické likvidace svých výrobků po skončení jejich životnosti.

• 1.2 Jeho cílem je rovněž zlepšit ekologické zacházení se všemi součástmi a materiály použitými v elektrických a elektronických zařízeních ze strany výrobců, distributorů, uživatelů a společností pro zpracování odpadů z těchto zařízení.

• 1.3 Od 13. srpna 2005 existují dva způsoby likvidace těchto zařízení:

• 1.4 Pokud si zakoupíte nové zařízení se stejnou funkcí jako to, které likvidujete, můžete ho předat bezplatně distributorovi při koupi nového zařízení, nebo.

• 1.5 jej můžete odevzdat v příslušném sběrném středisku odpadů.

• 1.6 Náklady na likvidaci odpadu hradíme my.

• 1.7 Zařízení je označeno symbolem přeškrtnuté nádoby na odpad. Tento symbol znamená, že zařízení je předmětem třídění odpadu a nesmí se likvidovat společně s běžným domovním odpadem.

• 1.8 Naše výrobky jsou navrhovány a vyráběny v nejvyšší kvalitě, z ekologických materiálů a součástí, které lze recyklovat a používat opakovaně. Přesto některé součásti našich výrobků nejsou biologicky rozložitelné a nesmí být ponechány v životním prostředí. Pro správnou recyklaci tohoto výrobku odpojte prosím elektromotor od zbytku filtračního systému CS77

• Pokryjeme náklady na spracovanie odpadu.

• Vyhrazujeme si právo na změnu součástí nebo prvků výrobku nebo obsahu tohoto dokumentu bez oznámení.
