SCR55 - Solární naviják na bazén GRE - Bezplatný návod k obsluze

Typ produktu	Automatický solární navíječ pro bazén
Značka	Gre
Model	SCR55
Kompatibilita	Kruhové, obdélníkové a oválné bazény
Maximální délka krytí	5,50 metru
Napájení	Solární panel nebo elektrický proud (adaptér není součástí dodávky)
Provozní režimy	Manuální a automatický (elektrický), s časovačem nebo bez
Hlavní funkce	Nasazení, sběr, pauza, nastavení časovače
Dosah dálkového ovládání	50 metrů (rozsah použití)
Typ podpěry	Tvar T nebo U (podle montáže)
Materiály	Kovové součásti (šrouby M5, M6) a plast, solární panel
Rozměry (přibližné)	Délka: 120 cm, šířka: 30 cm, výška: 40 cm (odhad)
Hmotnost (přibližná)	Přibližně 15 kg (odhad)
Záruka	2 roky, shoda s výměnou nebo opravou
Údržba a čištění	Čistěte solární panel jemným hadříkem a mýdlovou vodou; zkontrolujte připojení
Bezpečnost	Automatické zastavení na konci dráhy s časovačem
Náhradní díly a opravitelnost	Náhradní díly k dispozici (šrouby, podpěry, solární panel); opravu provádí autorizovaný odborník
Obecné informace	V souladu s ekologickými normami; recyklace prostřednictvím sběrných míst

Často kladené otázky - SCR55 GRE

Jak nainstalovat solární navíječ SCR55 na můj bazén?

Montáž závisí na tvaru podpěry navíječe (T nebo U). Postupujte podle kroků v návodu: vložte díl A do B, upevněte elektrické zařízení šrouby M5, poté připojte solární panel a kabel. Ujistěte se, že je zařízení namontováno na opačné straně než manuální volant.

Mohu použít navíječ bez slunce?

Ano, zařízení může být napájeno elektrickým proudem kromě solárního panelu. Připojte síťový adaptér (není součástí dodávky) k nabíjecímu portu.

Jak používat časovač?

Zapněte zařízení, stiskněte tlačítko Nastavení na 3 sekundy, dokud indikátor nezačne blikat. Poté stiskněte Nasazení nebo Sběr po požadovanou dobu, poté znovu stiskněte Nastavení pro potvrzení.

Co dělat, když se navíječ zastaví uprostřed rozvinutí?

Zkontrolujte, zda krytí není zablokováno. Pokud problém přetrvává, resetujte zařízení vypnutím a opětovným zapnutím. Pro nastavení časovače nahlédněte do návodu.

Jakou údržbu vyžaduje solární panel?

Pravidelně čistěte solární panel jemným hadříkem a mýdlovou vodou, abyste odstranili prach a nečistoty. Vyhněte se abrazivním prostředkům.

Je navíječ vhodný pro nadzemní bazény?

Návod uvádí, že je určen pro zapuštěné bazény. Lze jej však použít na nadzemní bazény, pokud je podpěra vhodná. Před nákupem zkontrolujte kompatibilitu.

Jak přepnout z manuálního režimu na elektrický?

Použijte nastavovací kolečko na krytu pro přepínání mezi režimy Manual a Auto. V režimu Auto jsou aktivní elektrická tlačítka.

Co dělat v případě poruchy zařízení?

Nejprve zkontrolujte připojení a baterii. Pokud problém přetrvává, kontaktujte poprodejní servis. Dvouletá záruka se vztahuje na vady shody, ale ne na běžné opotřebení.

Jak recyklovat navíječ na konci životnosti?

Nevyhazujte zařízení s domovním odpadem. Odevzdejte jej do sběrného místa pro odpad z elektrických a elektronických zařízení (OEEZ) nebo jej vraťte prodejci při nákupu nového produktu.

Má dálkové ovládání omezený dosah?

Ano, maximální dosah je 50 metrů. Ujistěte se, že zůstanete v této zóně pro optimální použití.

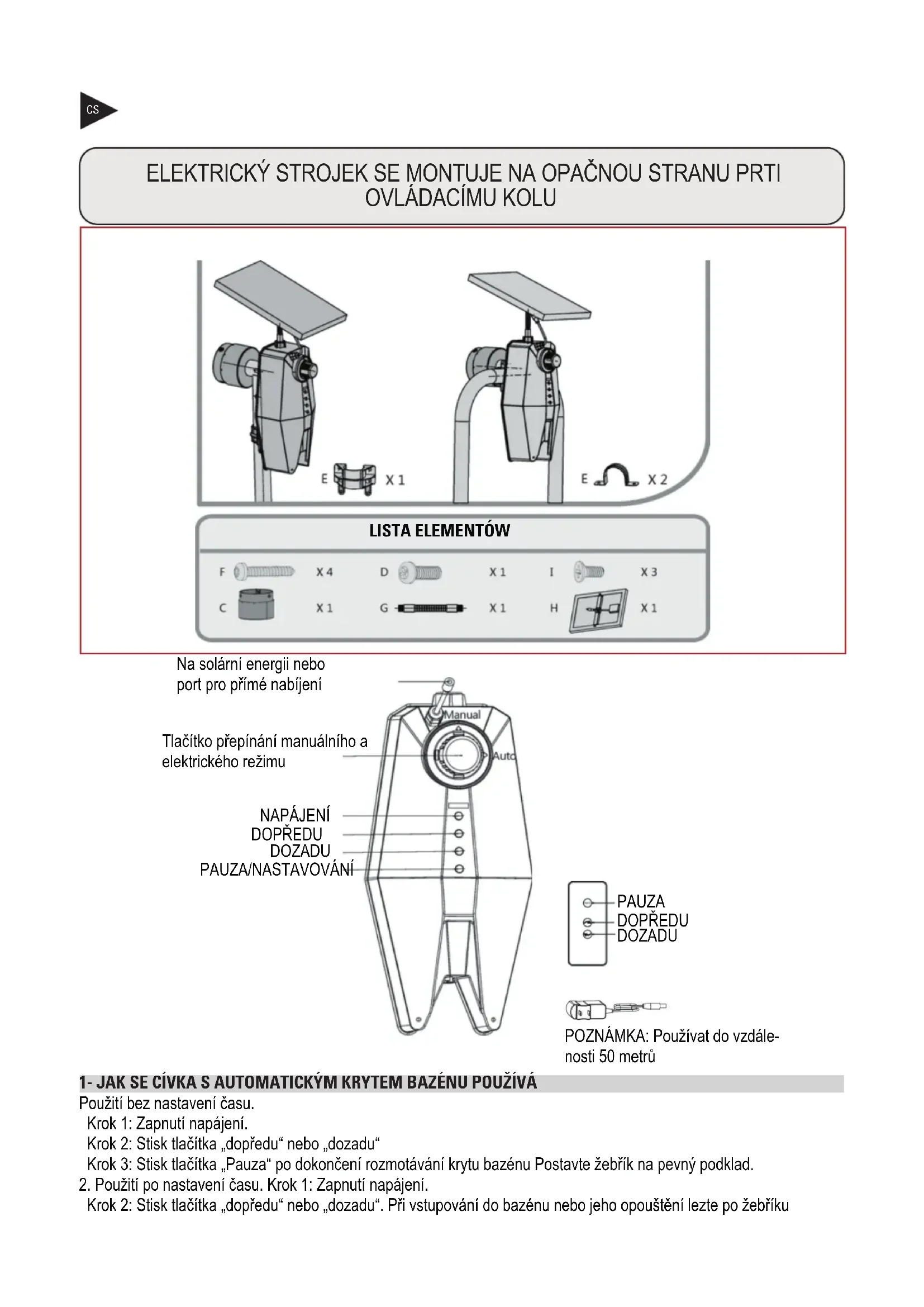

NÁVOD K OBSLUZE SCR55 GRE

Rozvinutý má maximální délku 5,50 m. Vhodný pro kulaté, hranaté i oválné bazény.

SK SOLÁRNY AUTOMATICKÝ ROLOVACÍ KRYT NA PODZEMNÉ BAZÉNY

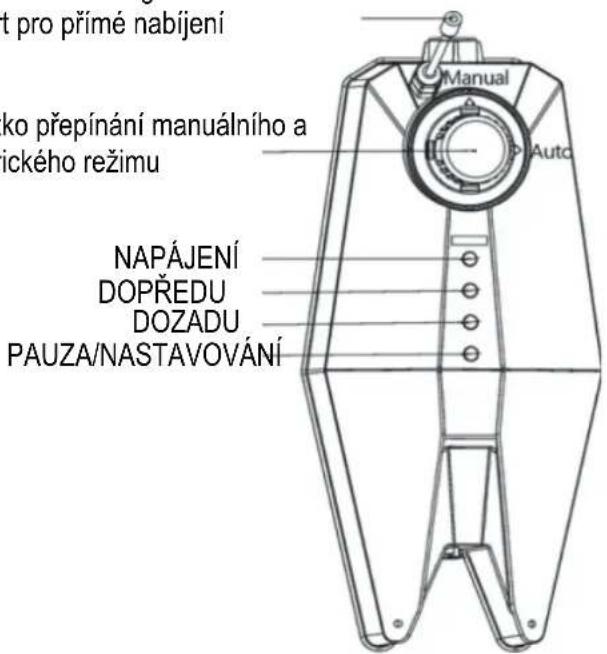

Na solární energii nebo port pro přímé nabíjení

Tlačítko přepínání manuálního a elektrického režimu

t pro přímé nabíjení ko přepínání manuálního a ického režimu NAPÁJENÍ DOPŘEDU DOZADU PAUZA/NASTAVOVÁNÍ Manual Auto

PAUZA DOPŘEDU DOZADU

POZNÁMKA: Používat do vzdálenosti 50 metrů

1- JAK SE CÍVKA S AUTOMATICKÝM KRYTEM BAZÉNU POUŽÍVÁ

Použití bez nastavení času.

Krok 1: Zapnutí napájení.

Krok 2: Stisk tlačítka „dopředu“ nebo „dozadu“

Krok 3: Stisk tlačítka „Pauza“ po dokončení rozmotávání krytu bazénu Postavte žebřík na pevný podklad.

1. Použití po nastavení času. Krok 1: Zapnutí napájení.

Krok 2: Stisk tlačítka „dopředu“ nebo „dozadu“. Při vstupování do bazénu nebo jeho opouštění lezte po žebříku

čelem ke šprušlím. NEBEZPEČÍ: Zákaz

Skákání nebo potápění se z žebříku.

Rolování se zastaví automaticky, jakmile bude kryt rozmotán, nemusíte používat tlačítko „Pauza“.

2-JAK SE NASTAVUJE AS ÚKONU.

1. Zapnutí napájení.
2. Stiskem a podržením tlačítka „Nastavení“ po dobu 3 sekund.
3. Jakmile kontrolka napájení začne blikat, znamená to přechod do režimu nastavení.
4. Stiskem tlačítka „dopředu“ nebo „dozadu“ se roztahuje kryt bazénu, během té doby se musí tlačítko držet až do konce.
5. Pak je potřeba znovu stisknout tlačitko „Nastavení“.

- POZNÁMKA: Pokud chcete čas prěnastavit, zopakujte tyto kroky ještě jednou. Po nastavení času bude tento čas platit stejně pro tlačítka „dopředu“ i „dozadu“.

3- JAK SE MONTUJE ELEKTRICKÝ STROJEK NA RUČNÍ CÍVKU KRYTU BAZÉNU Montáž na rám ve tvaru T na cívce pro ruční ovládání krytu bazénu.

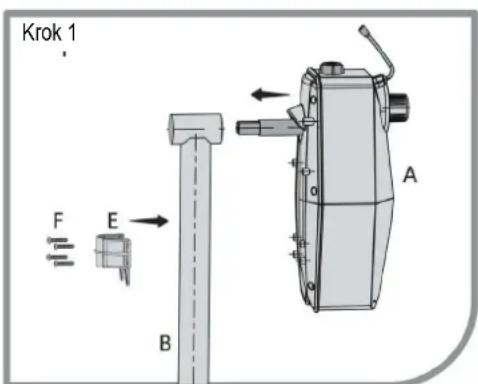

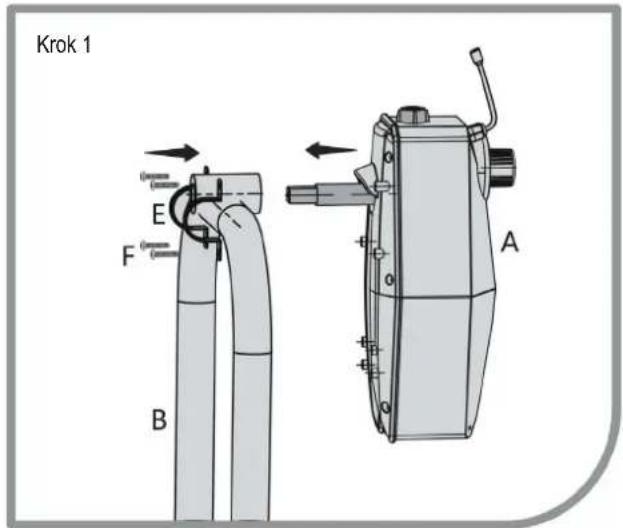

Krok 1 F E B A

Krok 1: Vezměte díl A a vložte ho do otvoru v dílu B. Vezměte díl E a zajistěte automatický strojek na rámu (díl B) čtyřmi kovovými šrouby M5 (díl F)

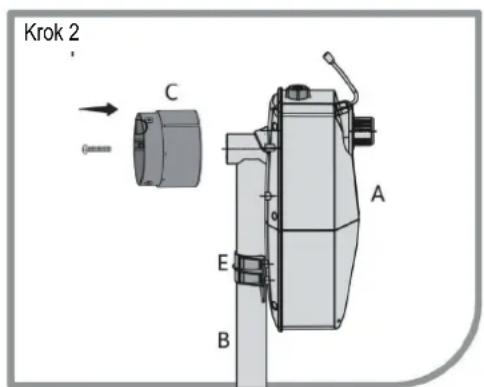

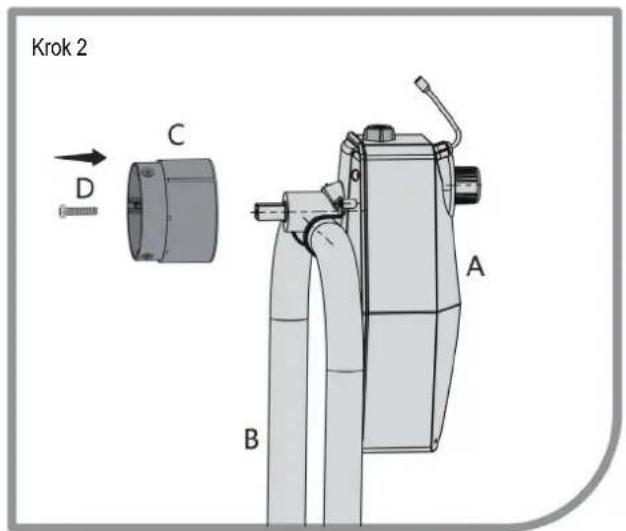

Krok 2 C A E B

Krok 2: Vezměte díl C a spojte ho s dílem A, sestavu zajistěte kovovým šroubem D (šroub M6).

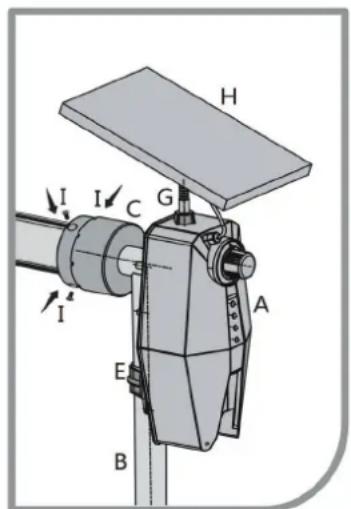

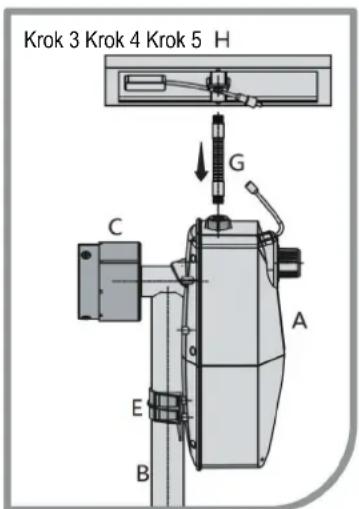

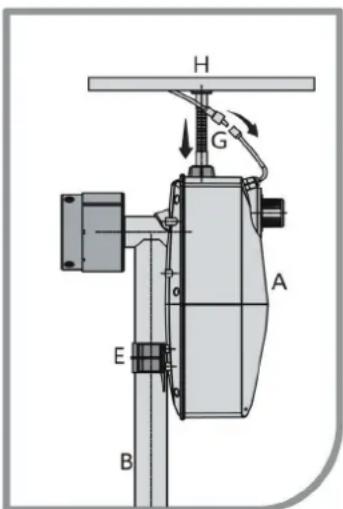

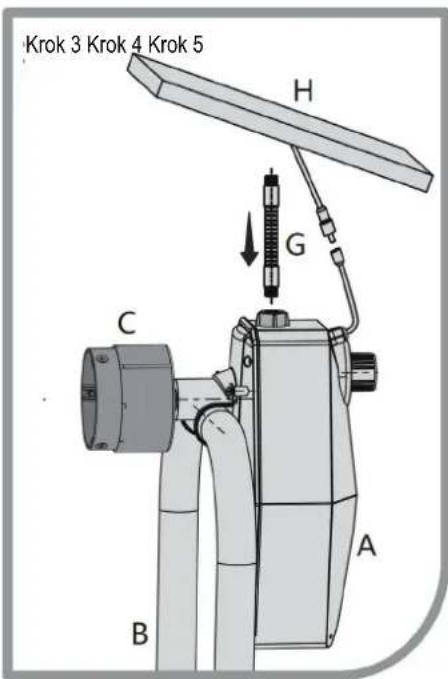

Krok 3 Krok 4 Krok 5 H G C A E B

Krok 3: Vezměte díl G a vložte do otvoru v horním krytu strojku. Pak na druhý konec dílu G připojte díl H (solární panel). G.

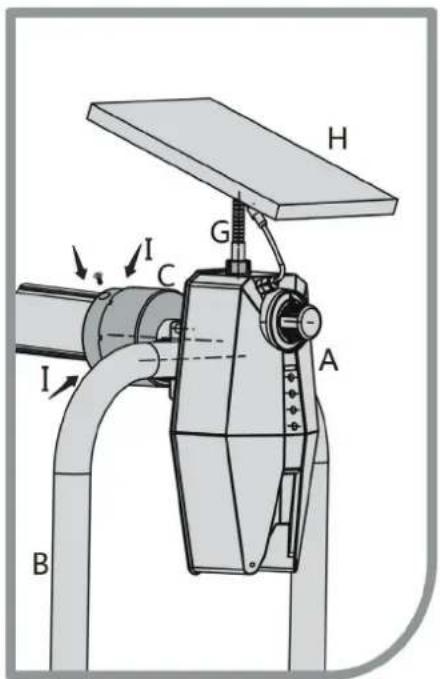

Krok 4: Připojte elektrické vedení dílu H s vedením dílu I strojku a pak pevně nasad'te vodotěsnou krytku.

Krok 5: Spojte díl C a trubku

Montáž na rám ve tvaru U na cívce pro ruční ovládání krytu bazénu.

Krok 1 E F B A

Krok 1: Vezměte díl A a vložte ho do otvoru v dílu B. Vezměte díl E a zajistěte automatický strojek na rámu (díl B) čtyřmi kovovými šrouby M5 (díl F).

Krok 2 C D A B

Krok 2: Vezměte díl C a spojte ho s dílem A, sestavu zajistěte kovovým šroubem D (šroub M6).

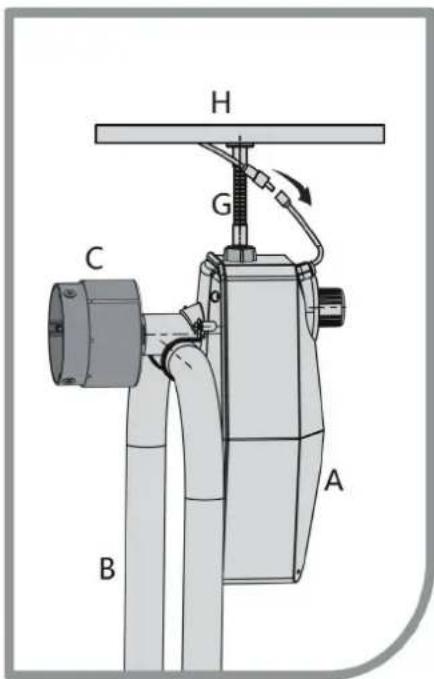

Krok 3 Krok 4 Krok 5 H G C A B

Krok 3: Vezměte díl G a vložte do otvoru v horním krytu strojku. Pak na druhý konec dílu G připojte díl H (solární panel).

H G C A B

Krok 4: Připojte elektrické vedení dílu H s vedením elektrického strojku a pak pevně nasad'te vodotěsnou krytku.

Krok 5: Spojte díl C a trubku s dílem

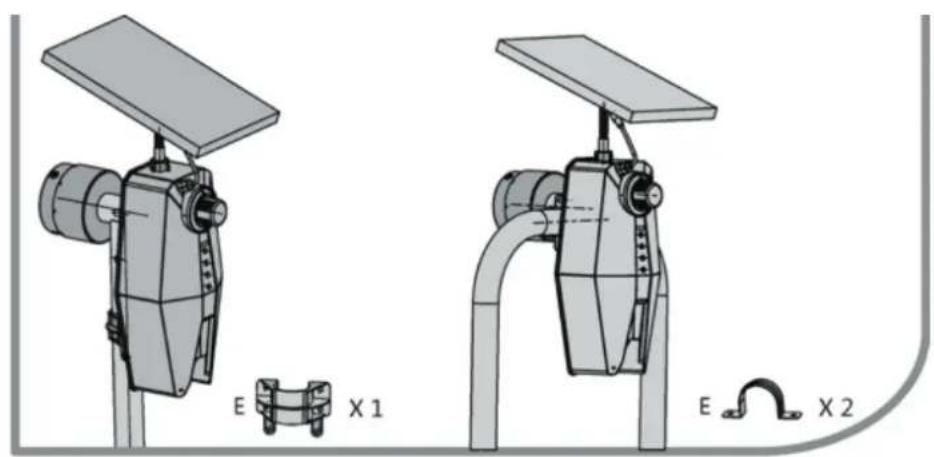

ELEKTRICKÝ STROJ BY MAL BYŤ NAMONTOVANÝ NA DRUHEJ STRANE RUKOVÄTE KOLESA.

Gombík na nastavenie manuálneho režimu a elektrického režimu

ZAPNÚŤ DOPŘEDU SPĚT POZASTAVIŤ/NASTAVENIE

janím Manual ého Auto

POZASTAVIŠ DOPREDU SPĂT

POZNÁMKA: Použite v rozsahu do 50 metrov

1- AKO POUŽÍVAŤ AUTOMATICKÝ NAVIJAK NA KRYT.

1. Použite ho po nastavení času Krok 1: Zapnutie napájania.

Krok 2: Stlačenie tlačidla „dopredu“ alebo „spät“. Pri vstupe a výstupe z bazéna bud’te otočený tvárou k rebriku.

NEBEZPEČENSTVO: Z rebríka neskáčte ani sa nepotápajte

Po dokončení rolovania krytu sa valec automaticky zastaví, nemusíte čakat' a stlačit' tlačidlo „Pozastavit“.

2- AKO NASTAVIŠ PREVÁDZKOVÝ ČAS.

• 1. Zapnutie napájania.
- 2. Stlačením a podržaním tlačidla „Nastavenie“ na tri sekundy.
- 3. Ked' indikátor začne blikat', prepne sa do režimu nastavenia.
• 4. Stlačením tlačidla „vpred“ alebo „spät“ na čas, kým dokončíte rolovanie krytu bazéna.
• 5. Potom znovu stlačte tlačidlo „Nastavenie“.

- POZNÁMKA: Ak chcete znovu nastavit čas, zopakujte tieto kroky. Čas vpred a čas spät budú po nastavení času rovnaké.

3- AKO NAMONTOVAŤ ELEKTRICKÝ STROJ NA MANUÁLNY NAVIJAK KRYTU BAZÉNA

Namontujte ho na navijak rámu krytu bazéna v tvare T.

Krok 1 F E B A

• V souladu s těmito podmínkami zaručuje prodávající, že výrobek, pro nějž se vystavuje tato záruka (dále jen „Výrobek“), je v okamžiku dodávky v bezvadném stavu.
• Záruka se poskytuje na dobu dvou (2) let od data dodávky kupujícími.
• Pokud kupující oznámí prodávajícímu během záruční doby závadu výrobku, je prodávající povinen Výrobek opravit nebo vyměnit na své náklady, pokud by to nebylo nemožné nebo nepřiměřené.
• Pokud by nebylo možno Výrobek opravit nebo vyměnit, může kupující žádat přiměřenou slevu z ceny, nebo v případě závažné závady ukončit prodejní smlouvu.
• Vyměněné nebo opravené součásti v rámci záruky neprodlužují záruku na původní Výrobek, ale jsou předmětem samostatné záruky.
• Aby bylo možno uplatnit záruční reklamaci, musí kupující předložit doklad o datu nákupu a dodávky Výrobku.
• Pokud po šesti měsících od dodávky Výrobku kupujícími oznámí kupující vadu Výrobku, musí prokázat původ a existenci této závady.
• Tento záruční list nemá vliv na práva spotřebitele podle národních předpisů.

• Tato záruka se týká výrobku, k němuž patří tato příručka.
• Tento záruční list lze uplatnit pouze v zemích Evropské unie.
• Aby byla tato záruka platná, musí kupující přísně dodržovat pokyny výrobce uvedené v dokumentaci k Výrobku, pokud se na daný model Výrobku vztahují.
• Pokud jsou pro výměnu, údržbu a čištění konkrétních součástí Výrobku předepsány intervaly, bude záruka platit jen případě jejich dodržování.

OMEZENÍ ZÁRUKY

• Tato záruka se vztahuje pouze na prodej „spotřebiteli“ pro soukromé, nekomerční využívání.
• Do záruky nespadá běžné opotřebení Výrobku. V ohledem na spotřební materiály a součásti, jako jsou baterie, vestavěné světlo apod. platí ustanovení dokumentace Výrobku.
• Záruka se nevztahuje na závady způsobené; (I) nesprávným používáním Výrobku nebo manipulací s ním; (II) opravou, servisem nebo manipulací neoprávněnými osobami nebo (ill) použitím neoriginálních dílů na opravu nebo servis. V případě závady způsobené nesprávnou instalací nebo spuštěním se záruka uplatní pouze tehdy, pokud je instalace a uvedení do provozu součástí prodejní smlouvy a provedl ho prodávající nebo osoba, za niž byl prodávající odpovědný..

2. PŘEŠKRTNUTÁ NÁDOBA NA ODPADKY

• Pro snížení objemu elektrického a elektronického odpadu a snížení rizika představovaného součástmi elektrických a elektronických zařízení se doporučuje recyklace zařízení oprávněným systémem likvidace tohoto typu odpadu s ohledem na ochranu životního prostředí. Za tímto účelem má výrobce elektrických a elektronických zařízení zaveden systém správné ekologické likvidace svých výrobků po skončení jejich životnosti.
  1.2 Jeho cílem je rovněž zlepšit ekologické zacházení se všemi součástmi a materiály použitými v elektrických a elektronických zařízeních ze strany výrobců, distributorů, uživatelů a společností pro zpracování odpadů z těchto zařízení.
  • 1.3 Od 13. srpna 2005 existují dva způsoby likvidace těchto zařízení:
  • 1.4 Pokud si zakoupíte nové zařízení se stejnou funkcí jako to, které likvidujete, můžete ho předat bezplatně distributorovi při koupi nového zařízení, nebo
• 1.5 jej můžete odevzdat v příslušném sběrném středisku odpadů.
  • 1.6 Náklady na likvidaci odpadu hradíme my.
• 1.7 Zařízení je označeno symbolem přeškrtnuté nádoby na odpad. Tento symbol znamená, že zařízení je předmětem třídění odpadu a nesmí se likvidovat společně s běžným domovním odpadem.
• 1.8 Naše výrobky jsou navrhovány a vyráběny v nejvyšší kvalitě, z ekologických materiálů a součástí, které lze recyklovat a používat opakovaně. Přesto některé součásti našich výrobků nejsou biologicky rozložitelné a nesmí být ponechány v životním prostředí. Pro správnou recyklaci tohoto výrobku odpojte prosím elektromotor od zbytku filtračního systému.

1- ZÁRUČNÝ LIST

VŠEOBECNÉ PODMIENKY

Vyhrazujeme si právo na změny součástí výrobku nebo obsahu tohoto manuálu bez oznámení.
