SCR55 - Avvolgitore solare per piscina GRE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Avvolgitore solare automatico per piscina
Marca	Gre
Modello	SCR55
Compatibilità	Piscine rotonde, rettangolari e ovali
Lunghezza massima di copertura	5,50 metri
Alimentazione	Pannello solare o corrente elettrica (adattatore non fornito)
Modalità di funzionamento	Manuale e automatica (elettrica), con o senza timer
Funzioni principali	Posizionamento, raccolta, pausa, regolazione del timer
Portata del telecomando	50 metri (raggio d'uso)
Tipo di supporto	Forma a T o a U (a seconda del montaggio)
Materiali	Componenti in metallo (viti M5, M6) e plastica, pannello solare
Dimensioni (approssimative)	Lunghezza: 120 cm, larghezza: 30 cm, altezza: 40 cm (stima)
Peso (approssimativo)	Circa 15 kg (stima)
Garanzia	2 anni, conformità con sostituzione o riparazione
Manutenzione e pulizia	Pulire il pannello solare con un panno morbido e acqua saponata; verificare i collegamenti
Sicurezza	Arresto automatico a fine corsa con timer
Ricambi e riparabilità	Ricambi disponibili (viti, supporti, pannello solare); riparazione da professionista autorizzato
Informazioni generali	Conforme alle norme ambientali; riciclaggio tramite punti di raccolta

Domande frequenti - SCR55 GRE

Come installare l'avvolgitore solare SCR55 sulla mia piscina?

Il montaggio dipende dalla forma del supporto dell'avvolgitore (a T o a U). Seguire i passaggi del manuale: inserire il pezzo A in B, fissare il dispositivo elettrico con le viti M5, quindi collegare il pannello solare e il cavo. Assicurarsi che il dispositivo sia montato sul lato opposto al volantino manuale.

Posso usare l'avvolgitore senza sole?

Sì, l'apparecchio può essere alimentato da corrente elettrica oltre al pannello solare. Collegare l'adattatore di rete (non fornito) alla porta di ricarica.

Come usare il timer?

Accendere l'apparecchio, premere il pulsante Impostazione per 3 secondi finché il LED lampeggia. Quindi premere Posizionamento o Raccolta per la durata desiderata, quindi premere nuovamente Impostazione per confermare.

Cosa fare se l'avvolgitore si ferma durante lo srotolamento?

Verificare che la copertura non sia bloccata. Se il problema persiste, ripristinare l'apparecchio spegnendolo e riaccendendolo. Consultare il manuale per le regolazioni del timer.

Quale manutenzione richiede il pannello solare?

Pulire regolarmente il pannello solare con un panno morbido e acqua saponata per rimuovere polvere e sporco. Evitare prodotti abrasivi.

L'avvolgitore è adatto per piscine fuori terra?

Il manuale indica che è progettato per piscine interrate. Tuttavia, può essere utilizzato su piscine fuori terra se il supporto è adatto. Verificare la compatibilità prima dell'acquisto.

Come passare dalla modalità manuale a quella elettrica?

Utilizzare la rotella di regolazione situata sulla scatola per passare tra le modalità Manuale e Auto. In modalità Auto, i pulsanti elettrici sono attivi.

Cosa fare in caso di guasto dell'apparecchio?

Controllare prima i collegamenti e la batteria. Se il problema persiste, contattare il servizio post-vendita. La garanzia di 2 anni copre i difetti di conformità, ma non la normale usura.

Come riciclare l'avvolgitore a fine vita?

Non gettare l'apparecchio con i rifiuti domestici. Smaltirlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE) o restituirlo al rivenditore al momento dell'acquisto di un nuovo prodotto.

Il telecomando ha una portata limitata?

Sì, la portata massima è di 50 metri. Assicurarsi di rimanere in quest'area per un utilizzo ottimale.

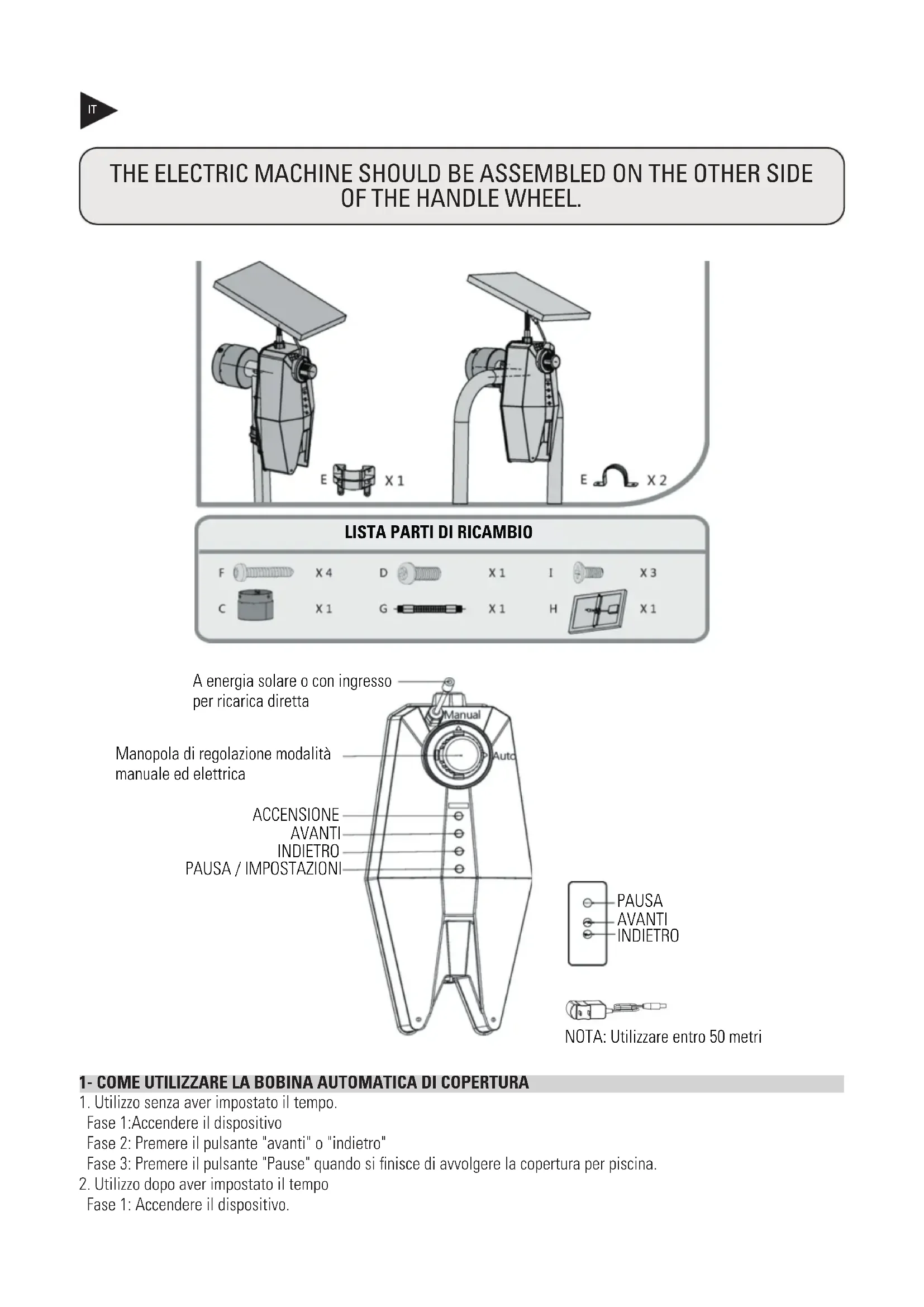

MANUALE UTENTE SCR55 GRE

Srotolare per una lunghezza massima di 5.50 m. Adatta per piscine ovali, quadrate o ovali.

NL SOLAR AUTOMATISCHE ZWEMBADZEILROLLER VOOR INGEBOUWDE ZWEMBADEN.

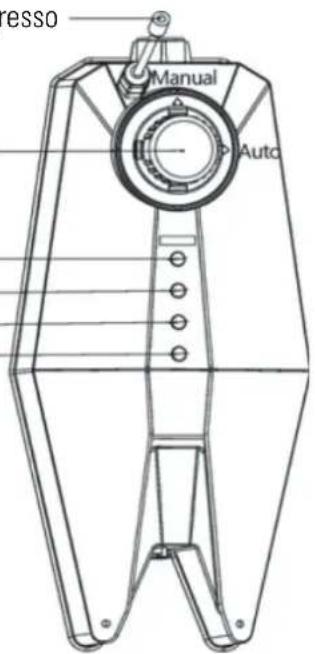

A energia solare o con ingresso per ricarica diretta

Manopola di regolazione modalità manuale ed elettrica

ACCENSIONE

AVANTI

INDIETRO

PAUSA / IMPOSTAZIONI

ESSO Manual Auto

NOTA: Utilizzare entro 50 metri

1- COME UTILIZZARE LA BOBINA AUTOMATICA DI COPERTURA

1. Utilizzo senza aver impostato il tempo.

Fase 1:Accendere il dispositivo

Fase 2: Premere il pulsante "avanti" o "indietro"

Fase 3: Premere il pulsante "Pause" quando si finisce di avvolgere la copertura per piscina.

1. Utilizzo dopo aver impostato il tempo

Fase 1: Accendere il dispositivo.

Fase 2: Premere il pulsante "avanti" o il pulsante "indietro".

Il rullo si arresterà automaticamente dopo aver finito di avvolgere la copertura, non sarà necessario attendere e premere il pulsante "Pause".

1. Accendere il dispositivo.
2. Premere e rilasciare il pulsante "Impostazioni" per tre secondi.
3. Quando l'indicatore di accensione inizia a lampeggiare, si entra nella modalità impostazioni.
4. Premere il pulsante "avanti" o "indietro" per mantenere il tempo intanto che si finisce di avvolgere la copertura per piscina.
5. Premere quindi nuovamente il pulsante "Impostazioni".

NOTA: Se si desidera impostare nuovamente il tempo, ripetere le fasi descritte sopra. Il tempo relativo al movimento avanti e indietro resterà uguale dopo aver impostato il tempo.

3- COME MONTARE IL DISPOSITIVO ELETTRICO SULLA BOBINA MANUALE DI COPERTURA DELLA PISCINA

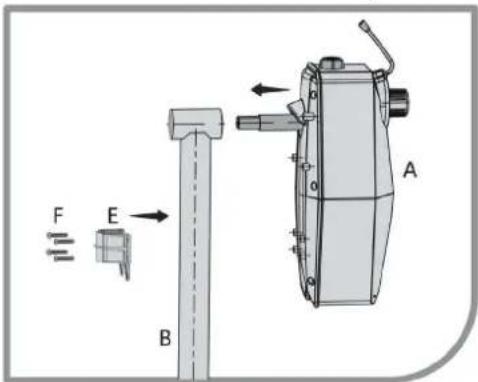

Montarlo sul telaio a T della bobina di copertura della piscina

A B E F

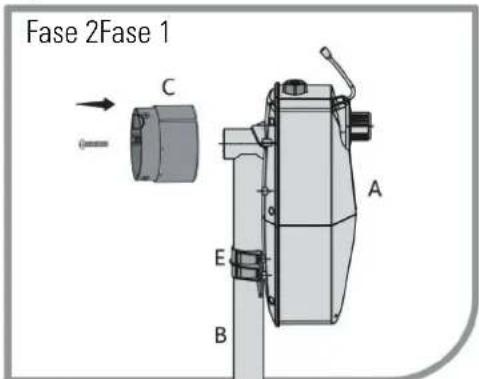

Fase 2Fase 1 C A E B

Fase 1 : Inserire la parte A nel foro presente nella parte B. Prendere la parte B e fissare il dispositivo automatico sul telaio (parte B) con quattro viti per metallo (parte F).
Fase 2: Fase 2: Prendere la parte C e collegarla alla parte A, fissare il tutto con la vite per metallo D (vite M6).

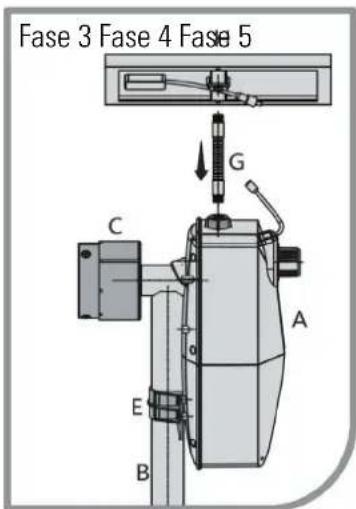

Fase 3 Fase 4 Fase 5 G C A E B

Fase 3: Inserire la parte G nel foro posto nella parte superiore del dispositivo elettrico. Connettere quindi la parte H (pannello solare) con l'altra estremità della parte G.

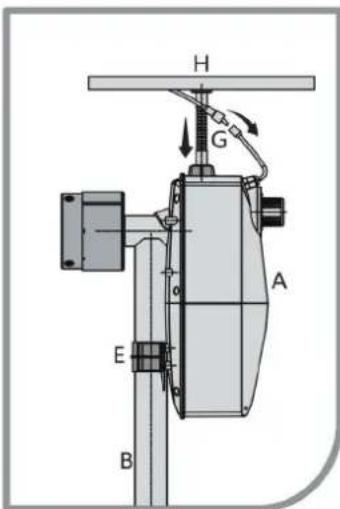

Fase 4: Connettere la linea della parte H con la linea presente sul dispositivo elettrico, quindi fissare saldamente la copertura waterproof.
Fase 5: Fissare la parte C e il tubo con la parte I

Montarla sul telaio a U della bobina di copertura della piscina

A B E F

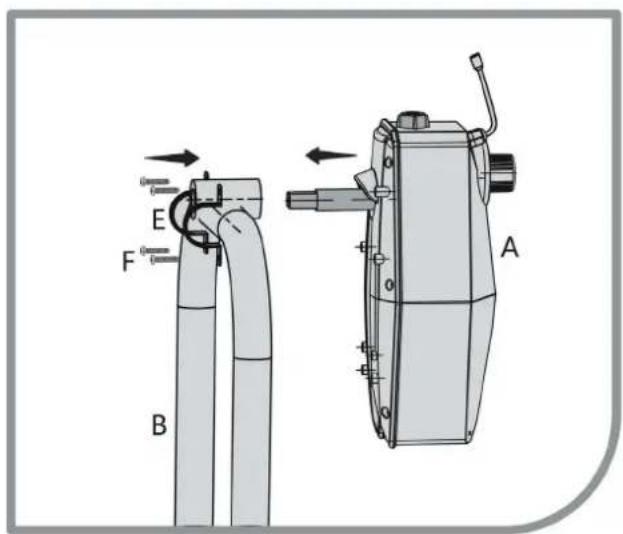

Fase 1: Inserire la parte A nel foro presente nella parte B.

Prendere la parte E e fissare il dispositivo automatico sul telaio (parte B) con quattro viti per metallo (parte F).

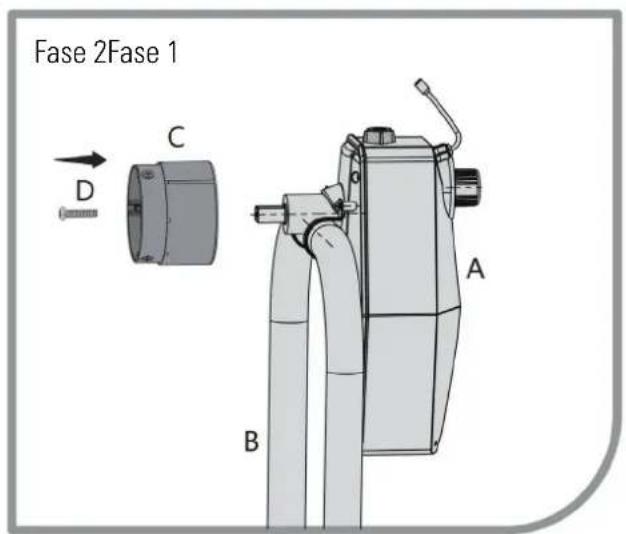

Fase 2Fase 1 C D A B

Fase 2: Prendere la parte C e collegarla alla parte A, fissare il tutto con la vite per metallo D (vite M6).

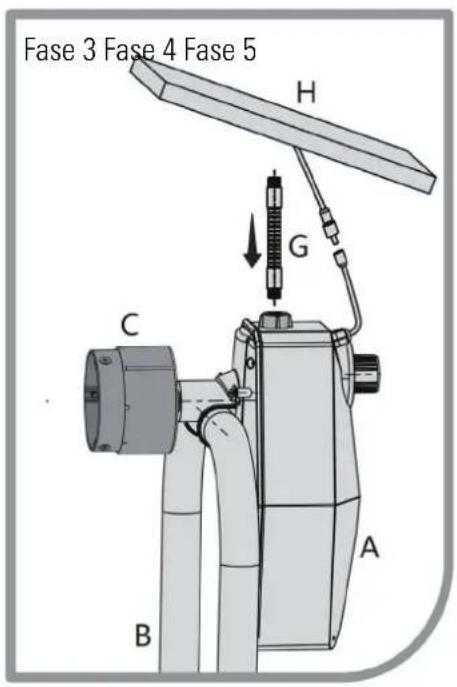

Fase 3 Fase 4 Fase 5 H G C A B

Fase 3: Inserire la parte G nel foro posto nella parte superiore del dispositivo elettrico. Connettere quindi la parte H (pannello solare) con l'altra estremità della parte G.

H G C A B

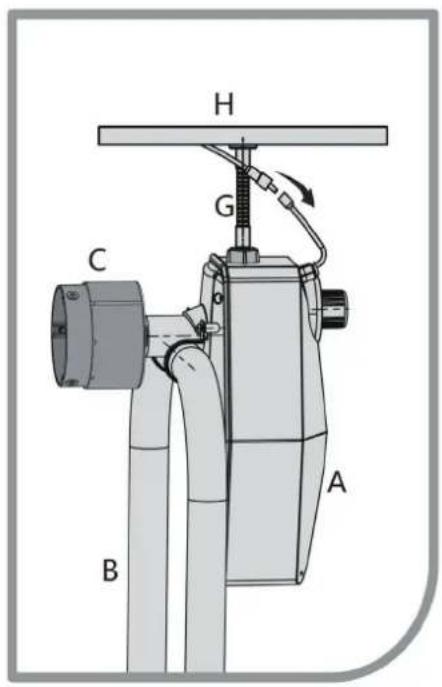

Fase 4: Connettere la linea della parte H con la linea presente sul dispositivo elettrico, quindi fissare saldamente la copertura waterproof

Fase 5: Fissare la parte C e il tubo con la parte I

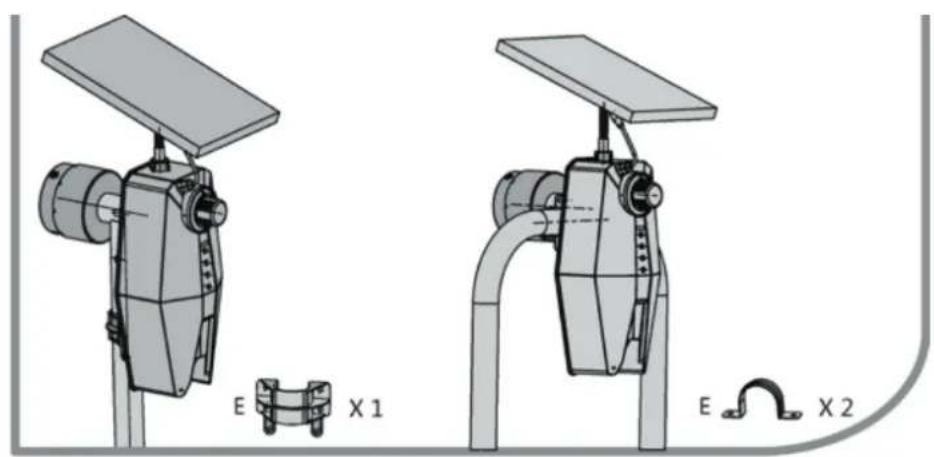

HET ELEKTRISCHE APPARAAT MOET AAN DE TEGENOVERLIGGENDE KANT VAN HET OPROLWIEL WORDEN GEMONTEERD

Passo 1: Ligue o dispositivo.

Passo 1: Ligue o dispositivo.

• Ai sensi delle seguenti disposizioni, il venditore garantisce che il prodotto corrispondente a questa garanzia ("il Prodotto") non presenta alcun difetto di conformità al momento della sua consegna.
• Il Periodo di Garanzia per il Prodotto è di due (2) anni a decorrere dal momento della consegna dello stesso all'acquirente.
• Nel caso in cui si venisse a produrre un difetto di conformità del Prodotto e l'acquirente lo notificasse al venditore entro il Periodo di Garanzia, il venditore dovrà riparare o sostituire il Prodotto a sue spese nel luogo che consideri opportuno, salvo che ciò risulti impossibile o sproporzionato.
• Qualora non fosse possibile riparare o sostituire il Prodotto, l'acquirente potrà richiedere una riduzione proporzionale del prezzo o, nel caso in cui il difetto di conformità fosse sufficientemente importante, lo scioglimento del contratto di vendita.
• Le parti sostituite o riparate in virtù della presente garanzia non rappresenteranno un prolungamento della scadenza della garanzia del Prodotto originale, quantunque disporranno di una loro propria garanzia.
• Affinché la presente possa essere valida, l'acquirente dovrà attestare la data di acquisto e consegna di del Prodotto.
• Una volta trascorsi più di sei mesi dalla consegna del Prodotto all'acquirente, qualora quest'ultimo dichiari un difetto di conformità del medesimo, l'acquirente dovrà attestare l'origine e l'esistenza del difetto dichiarato.
• Il presente Certificato di Garanzia non limita o preclude i diritti che corrispondano ai consumatori in virtù delle norme nazionale di carattere imperativo.

CONDIZIONI PARTICOLARI

• La presente garanzia copre i prodotti al quali si riferisce questo manuale.
• Il presente Certificato di Garanzia avrà vigore unicamente nell'ambito dei paesi dell'Unione Europea.
• Per la validità di questa garanzia, l'acquirente dovrà rispettare in maniera rigorosa le indicazioni del Fabbricante indicate nella documentazione che viene allegata al Prodotto, quando questa risulti applicabile secondo la gamma e il modello del Prodotto.
• Nel caso in cui venga specificato un calendario per la sostituzione, la manutenzione o la pulizia di determinati pezzi o componenti del Prodotto, la garanzia sarà valida solo quando qualora detto calendario sia stato rispettato in maniera corretta.

LIMITAZIONI

• La presente garanzia sarà valida unicamente per le vendite realizzate a consumatori, laddove per "consumatori" s'intende quella persona che acquista il Prodotto con scopi che non rientrano nell'ambito della sua attività professionale.
• No viene concessa alcuna garanzia nei riguardi del normale consumo per uso del prodotto. In merito ai pezzi, ai componenti e/o ai materiali fusibili o consumabili come pile, lampadine, ecc., ove sussista si applicherà quanto disposto nella documentazione che è allegata al Prodotto.
• La garanzia non copre i casi in cui il Prodotto: (I) sia stato oggetto di un uso non corretto; (II) sia stato riparato, manipolato o la manutenzione sia stata effettuata da una persona non autorizzata o (III) sia stato riparato o la manutenzione sia stata effettuata con pezzi non originali. Qualora il difetto di conformità del Prodotto sia conseguenza di una installazione o messa in marcia non corretta, la presente garanzia risponderà solo nel caso in cui la suddetta installazione o messa in marcia sia compresa nel contratto di compravendita del Prodotto e sia stata realizzata dal venditore o sotto la sua responsabilità.

2- CONTENITORE DELLA SPAZZATURA, SBARRATO

• Allo scopo di ridurre la quantità di residui di apparati elettrici ed elettronici, la pericolosità dei componenti, promuovere il riutilizzo degli apparecchi, la valutazione dei loro residui e determinare una gestione adeguata cercando di migliorare l'efficacia della protezione ambientale, si stabiliscono una serie di norme applicabili alla fabbricazione del prodotto ed altre relative alla corretta gestione ambientale quando si trasformino in residui.
• Allo stesso modo, si cerca di migliorare il comportamento ambientale di tutti gli agenti che intervengono nel ciclo vitale degli apparecchi elettrici ed elettronici, come i produttori, i distributori, i consumatori e, in particolare, il comportamento di quegli agenti direttamente implicati nella gestione dei residui derivati da questi apparecchi.
• A partire dal 13 agosto del 2005, quando vorrà disfarsi di questo apparecchio, avrà due possibili sistemi di rottamazione a sua disposizione:
• Se acquista un apparecchio uovo che sia di tipo equivalente o che svolga le stesse funzioni di quello da rottamare, potrà consegnarlo direttamente al distributore, senza alcun costo, al momento dell'acquisto;
• Potrà portarlo nel luogo appositamente destinato dai vari enti locali.
• Noi ci faremo carico dei costi di gestione.
• Gli apparecchi sono etichettati con il simbolo di un “contenitore della spazzatura, sbarrato”, questo simbolo indica la necessaria raccolta selettiva e differenziata dal resto della spazzatura urbana.
• I nostri prodotti sono progettati e fabbricati con materiali e componenti di elevata qualità, che rispettano l'ambiente, che possono essere riutilizzati e riciclati. Pur in questo caso, le varie parti che compongono questo prodotto non sono biodegradabili, per cui non devono essere abbandonate nell'ambiente. Per il riciclaggio corretto di questo prodotto, stacchi il motore dal resto dell'apparecchio di filtrazione.

1- GARANTIECERTIFIKAAT

ALGEMENE ASPEKTEN

Ci riservamo il diritto di cambiare totalemente o parzialmente le caratteristiche tecniche dei nostri prodotti ed il contenuto di questo documento senza nessum preavviso.
