Type de produit	Capteur combiné de vent et de pluie KNX
Marque	Gewiss
Modèle	GW90883
Dimensions (L × H × P)	96 × 77 × 118 mm
Poids	240 g
Alimentation	230 Vca, max. 20 mA
Alimentation bus	Tension du bus KNX
Absorption bus KNX	8 mA
Indice de protection	IP44
Plage de mesure du vent	0…70 m/s
Résolution	<10% de la valeur mesurée
Précision	±25% à 0…15 m/s
Nombre d'objets de communication	81
Adresses de groupe max.	254
Allocations max.	255
Fonctions principales	Détection de pluie, mesure du vent, 4 sorties de commutation (3 vent + 1 pluie), 8 portes AND et 8 portes OR
Température de fonctionnement	-30…+50 °C
Type de montage	En saillie ou sur poteau
Boîtier	Matière plastique, blanc
Entretien et nettoyage	Vérifier deux fois par an, nettoyer avec tension coupée. Ne pas ouvrir sous la pluie.
Sécurité	Installation selon norme CEI 64-8. Couper la tension avant raccordement. Personnel qualifié requis.
Réchauffeur	1,2 W

FOIRE AUX QUESTIONS - GW90883 Gewiss

Comment installer le capteur GW90883 ?

L'installation doit être réalisée par un personnel qualifié. Choisissez un emplacement dégagé, montez le support à la verticale (en saillie ou sur poteau), puis fixez le capteur. Respectez la distance bus max. de 350 m et l'écart de 4 mm entre câbles bus et 230 V. Coupez la tension avant toute connexion.

Quelles sont les dimensions du capteur ?

Les dimensions sont de 96 × 77 × 118 mm (L × H × P).

Comment programmer l'adresse physique du capteur ?

Alimentez le dispositif via le bus KNX, puis appuyez sur le bouton-poussoir de programmation. Utilisez ensuite l'ETS pour charger l'adresse physique. L'alimentation principale et bus sont nécessaires.

Comment nettoyer le capteur ?

Coupez la tension. Vérifiez le capteur deux fois par an et nettoyez-le si nécessaire. Pour retirer le capteur, tirez vers le haut. N'ouvrez pas le boîtier sous la pluie.

Quel est l'indice de protection du GW90883 ?

L'indice de protection est IP44, adapté à une utilisation extérieure sans immersion.

Comment configurer les seuils de vent ?

Les seuils de vitesse du vent sont réglables via les paramètres ETS ou par des objets de communication. Le capteur dispose de trois seuils associés à trois sorties ON/OFF.

Que faire si le capteur ne détecte pas la pluie ?

Vérifiez que le capteur de pluie sur le couvercle est propre et connecté. Assurez-vous que le réchauffeur (1,2 W) fonctionne. Consultez le manuel technique pour les paramètres.

Quelle est la plage de mesure du vent ?

Le capteur mesure la vitesse du vent de 0 à 70 m/s.

Puis-je connecter plusieurs capteurs sur le même bus ?

Oui, jusqu'à 4 lignes bus peuvent être reliées aux bornes du dispositif (fils de même couleur sur la même borne). Respectez la distance max. de 350 m entre capteur et alimentateur.

Que faire en cas de dysfonctionnement ?

Vérifiez l'alimentation (230 Vca et bus KNX), les connexions et le câble bus. Consultez le manuel technique pour le diagnostic. Seul un personnel qualifié doit intervenir.

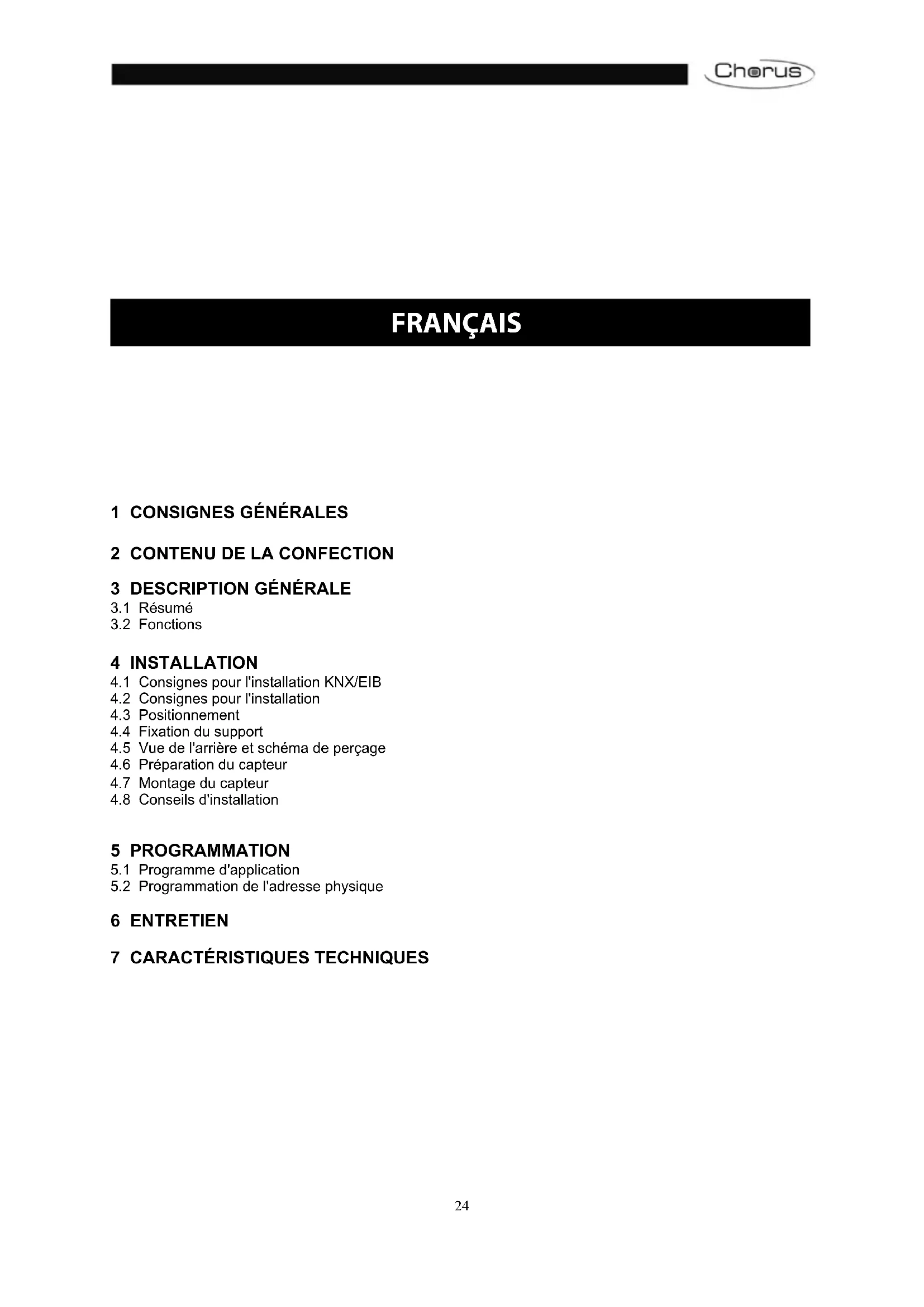

MODE D'EMPLOI GW90883 Gewiss

4.1 Consignes pour l'installation KNX/EIB
4.2 Consignes pour l'installation
4.3 Positionnement
4.4 Fixation du support
4.5 Vue de l'arrière et schéma de perçage
4.6 Préparation du capteur
4.7 Montage du capteur
4.8 Conseils d'installation

5 PROGRAMMATION

5.1 Programme d'application

5.2 Programmation de l'adresse physique

6 ENTRETIEN

7 CARACTÉRISTIQUES TECHNIQUES

1 CONSIGNES GÉNÉRALES

Attention!

La sécurité de l'appareil n'est garantie que si l'on observe les instructions reportées ici.

Aussi, faudra-t-il les lire et les conserver soigneusement.

Le produit doit être installé conformément à la norme CEI 64-8 sur les appareils à usage domestique et similaires, dans une ambiance non poussiéreuse et où une protection spéciale contre la pénétration d'eau ne s'avère pas nécessaire.

L'organisation de vente GEWISS se tient à disposition pour tout éclaircissement et toute information technique.

Gewiss S.p.A. se réserve le droit d'apporter des modifications au produit décrit dans ce manuel à tout instant et sans aucun préavis.

2 CONTENU DE LA CONFECTION

La confection de fourniture du capteur de vent et de pluie KNX contient les composants suivants :

1 Dispositif du capteur de vent et de pluie KNX
2 Colliers de serrage en métal
1 Manuel d'installation

3 DESCRIPTION GÉNÉRALE

3.1 Résumé

Le capteur combiné de vent et de pluie mesure la vitesse du vent et relève les précipitations atmosphériques (gouttes de pluie ou neige, mais pas le brouillard ou la rosée) et transfère les valeurs au système KNX. Il dispose de trois objets de communication en sortie de type ON/OFF associés à trois seuils réglables pour la vitesse du vent et d'un objet de communication en sortie de type ON/OFF pour la signalisation d'une précipitation en cours. Il dispose également de portes logiques AND/OR additionnelles. L'enveloppe du dispositif contient les capteurs et l'électronique de liaison du bus KNX.

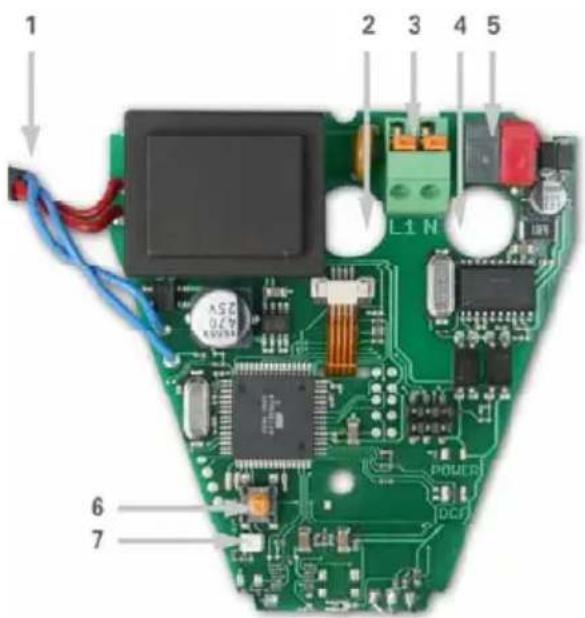

1 2 3 4 5 L1 N 6 7 POWER DCJ

1. Câble de connexion au capteur de pluie monté sur le couvercle
2. Ouverture pour le passage du câble d'alimentation 230 Vca
3. Borne d'alimentation 230 Vca, d'une capacité de serrage des bornes pour des conducteurs jusqu'à une section de 1,5 mm²
4. Ouverture pour le passage du câble bus KNX
5. Borne bus KNX
6. Bouton-poussoir de programmation KNX
7. LED de programmation KNX

3.2 Fonctions

- Détection de la pluie : à l'aide du capteur correspondant, le dispositif analyse la conductivité de l'eau de pluie et, à l'aide du réchauffeur incorporé, relève immédiatement l'arrêt des précipitations.

- Mesure du vent : la mesure de l'intensité du vent est électronique, silencieuse et fiable, même en présence de grêle, de neige et de températures négatives. Le capteur perçoit également les éventuelles turbulences de l'air et les courants ascensionnels.

- Sorties de commutation : Quatre objets de communication dont trois associés à la mesure de la vitesse du vent avec seuils réglables (les valeurs de seuil peuvent être imposées à travers des paramètres ou par des objets de communication).

- Opérations logiques : 8 portes AND et 8 portes OR sont disponibles. Chacune supporte un maximum de quatre entrées. Les valeurs des sorties de commutation peuvent être directement utilisées comme entrées logiques. La sortie de chaque porte logique peut générer l'envoi d'un objet de communication d'un bit ou deux objets d'un octet.

4 INSTALLATION

ATTENTION : l'installation du dispositif doit uniquement être réalisée par un personnel qualifié, en suivant la réglementation en vigueur et les lignes directrices relatives aux installations KNX/EIB.

4.1 Consignes pour l'installation KNX/EIB

1. La longueur de la ligne bus entre le capteur KNX et l'alimentateur ne doit pas dépasser 350 mètres.
2. La longueur de la ligne bus entre le capteur KNX et le dispositif KNX/EIB à commander le plus éloigné ne doit pas dépasser 700 mètres.
3. Afin d'éviter les surtensions et les signaux intempestifs, éviter de créer des circuits en boucle.

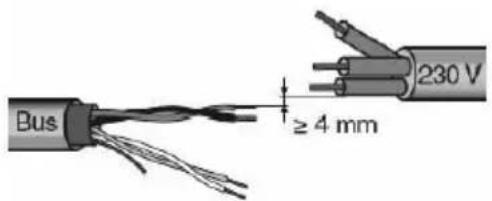

4. Maintenir une distance d'au moins 4 mm entre les câbles individuellement isolés de la ligne bus et ceux de la ligne électrique.

Bus ≥ 4 mm 230 V

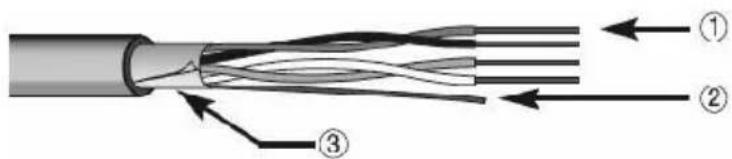

1. Ne pas détériorer le conducteur de continuité électrique du blindage.

1. Câble bus

2. Conducteur de continuité électrique

3. Blindage

ATTENTION : les câbles de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ou le conducteur de terre !

4.2 Consignes pour l'installation

L'installation, l'inspection, la mise en marche et la recherche et la résolution des dysfonctionnements du capteur doivent uniquement être exécutées par un personnel qualifié. Le dispositif a exclusivement été conçu pour un usage spécifique. Toute modification non appropriée ou l'inobservation des instructions d'utilisation annulera la garantie et aucune réclamation n'aura de valeur. Le capteur doit être uniquement actionné après avoir été correctement monté et après l'exécution de toutes les opérations d'installation et de démarrage, uniquement dans l'ambiance prévue pour son usage.

Connexions électriques

ATTENTION : couper la tension de réseau avant de connecter le dispositif au réseau électrique !

Pour les schémas de connexion électrique, voir les exemples suivants.

1. Connecter le fil rouge du câble bus à la borne rouge (+) du terminal et le fil noir à la borne noire (-). On pourra relier, au terminal bus, jusqu'à 4 lignes bus (fils de même couleur sur la même borne).

1. Connexion du dispositif bus

2. Connexion du câble bus

3. Isoler le blindage, le conducteur de continuité électrique et les fils blanc et jaune restants du câble bus (si l'on emploie un câble bus à 4 conducteurs), qui ne sont pas nécessaires.

4.3 Positionnement

Pour le montage, choisir un emplacement où le capteur est en mesure de relever l'intensité du vent et les précipitations atmosphériques sans aucun empêchement. Sous le capteur, on devra prévoir un espace d'au moins 60 cm afin de permettre une mesure correcte du vent et prévenir toute accumulation de neige.

L'espace au-dessus du capteur doit être libre de tout obstacle pouvant générer un suintement au terme des précipitations.

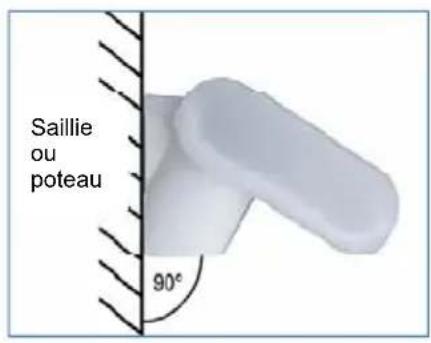

Saillie ou poteau 90°

Le capteur doit être monté à la verticale en saillie ou sur un poteau.

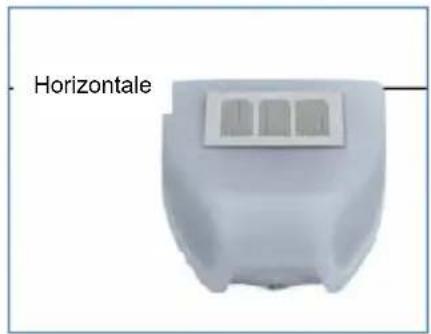

Horizontale

Le capteur doit être monté à l'horizontale.

4.4 Fixation du support

Le capteur est fourni avec un support en saillie ou sur poteau.

Fixer le support à la verticale en saillie ou sur un poteau.

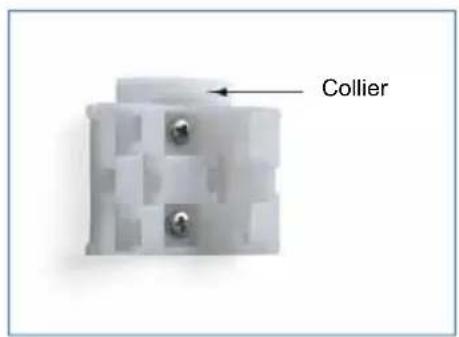

Collier

Montage en saillie : partie plate sur la paroi, partie avec le collier en saillie dirigée vers le haut.

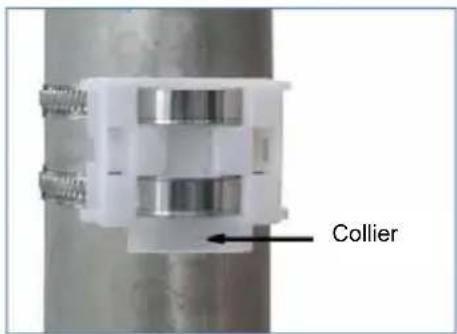

Collier

Montage sur poteau : partie courbe sur le poteau, collier dirigé vers le bas.

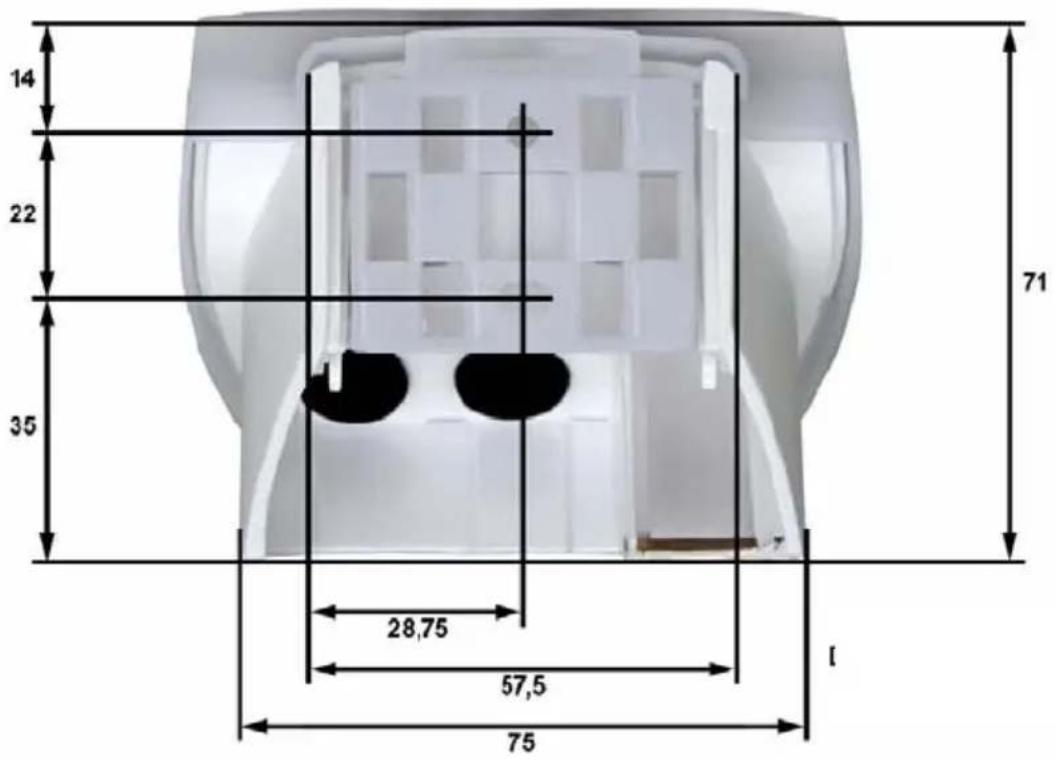

4.5 Vue de l'arrière et schéma de perçage

14 22 35 71 28,75 57,5 75

Dimensions en mm

Dimensions de la paroi arrière du logement avec patte. Sujette à modifications pour amélioration.

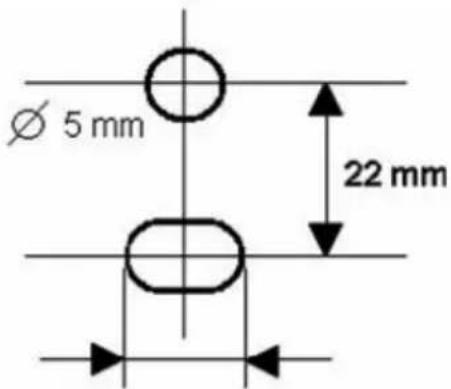

Ø 5 mm 22 mm

Schéma de perçage
Fente 7,5 x 5 mm

4.6 Préparation du capteur

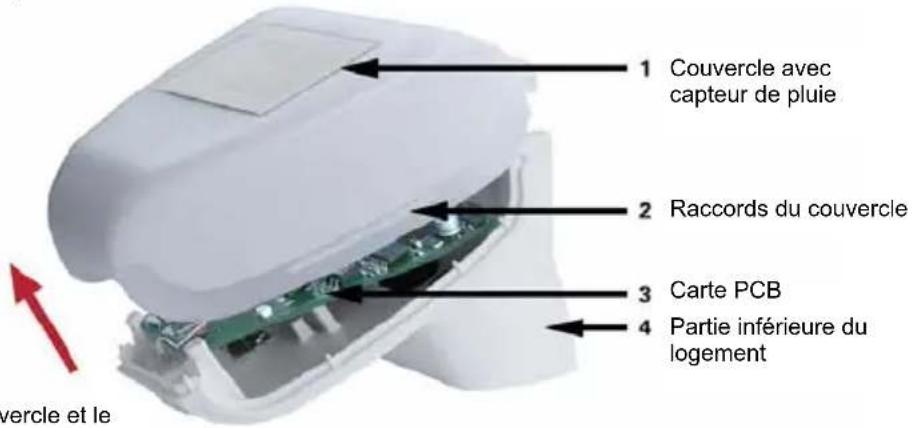

1 Couvercle avec capteur de pluie 2 Raccords du couvercle 3 Carte PCB 4 Partie inférieure du logement vercle et le

Décrocher le couvercle et le retirer en tirant vers le haut

Le couvercle du dispositif est équipé de raccords à gauche et à droite le long du bord inférieur (voir figure).

Retirer le couvercle en procédant avec soin afin de ne pas arracher le câble de raccordement entre la carte PCB et le capteur de pluie monté sur le couvercle.

Pousser le câble d'alimentation et la connexion du bus à travers le joint en caoutchouc sur le fond du capteur et raccorder le bus KNX aux bornes correspondantes.

4.7 Montage du capteur

Refermer le logement en replaçant le couvercle sur la partie inférieure.

Le couvercle doit s'enclencher parfaitement à droite et à gauche et fait entendre un clic net.

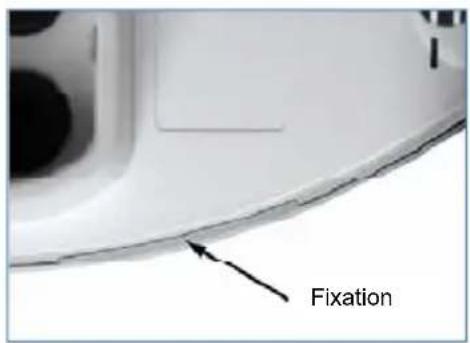

Fixation

S'assurer que le couvercle et la partie inférieure sont bien assemblés.

Cette vue du bas illustre le capteur fermé.

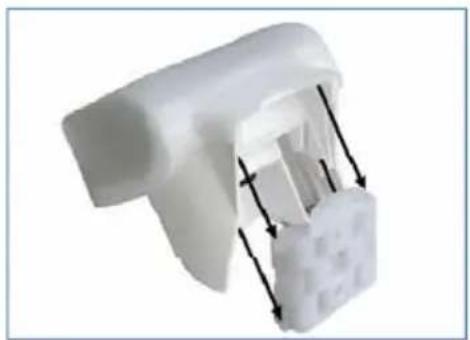

Pousser le logement par dessus dans le support fixé.

Les protubérances du support doivent s'enclencher par déclic dans les guides du logement.

4.8 Conseils d'installation

Attendre 60 secondes après l'alimentation du capteur et avant la lecture de l'intensité du vent et donc l'envoi sur le bus de la valeur des sorties de commutation.

5 PROGRAMMATION

5.1 Programme d'application

Le programme d'application peut être déchargé du site www.gewiss.com. De plus amples informations sur les paramètres de configuration et sur leurs valeurs sont reportées dans le manuel technique.

5.2 Programmation de l'adresse physique

1. Alimenter le dispositif à travers le bus.

2. Appuyer sur le bouton-poussoir de programmation pour préparer le capteur KNX au chargement, depuis l'ETS, de l'adresse physique.

Afin de pouvoir configurer le dispositif via ETS, l'alimentation principale et l'alimentation du bus KNX s'avèrent nécessaires.

6 ENTRETIEN

Le capteur doit être régulièrement contrôlé deux fois par an afin de détecter la présence de saleté et le nettoyer au besoin.

Pour retirer le capteur, il suffit de tirer simplement vers le haut, en surmontant la résistance de fixation. Ne pas ouvrir le capteur en cas de pluie ou, pour le moins, si de l'eau peut y pénétrer : même quelques gouttes peuvent détériorer le système électronique.

ATTENTION : pour toutes les opérations d'entretien et nettoyage, couper la tension du réseau !

7 CARACTÉRISTIQUES TECHNIQUES

Boîtier : matière plastique

Couleur : blanc

Montage : en saillie ou sur poteau

Indice de protection : IP44

Dimensions : 96 × 77 × 118 (L × H × P mm)

Poids : 240 g

Température de fonctionnement : service -30...+50°C

Alimentation : 230 Vca

Absorption : max. 20 mA, avec ondulation ripple 10%

Alimentation bus : tension du bus KNX

Absorption du bus KNX: 8mA

Connecteur de données de sortie : standard KNX

BCU type : incluse dans le microcontrôleur

PEI type : 0

Adresses de groupe : max 254

Allocations : max 255

Objets de communication : 81

Réchauffeur : 1,2 W

Intervalle du capteur de vent : 0...70 m/s

Résolution : <10% de la valeur mesurée

Précision : ±25% à 0...15 m/s avec un angle d'incidence de 45° pour le montage sur poteau

Les standards suivants ont été pris en compte pour évaluer le produit en termes de compatibilité électromagnétique :

Émissions transitoires :

• EN 60730-1:2000 Section CEM (23, 26, H23, H26) (catégorie de seuil : B)
• EN 50090-2-2:1996-11 + A1:2002-01 (catégorie de seuil : B)
• EN 61000-6-3:2001 (catégorie de seuil : B)

Résistance aux interférences :

• EN 60730-1:2000 Section CEM (23, 26, H23, H26)
• EN 50090-2-2:1996-11 + A1:2002-01
• EN 61000-6-1:2004

Le produit a été testé sur les standards cités par un laboratoire agréé CEM.
