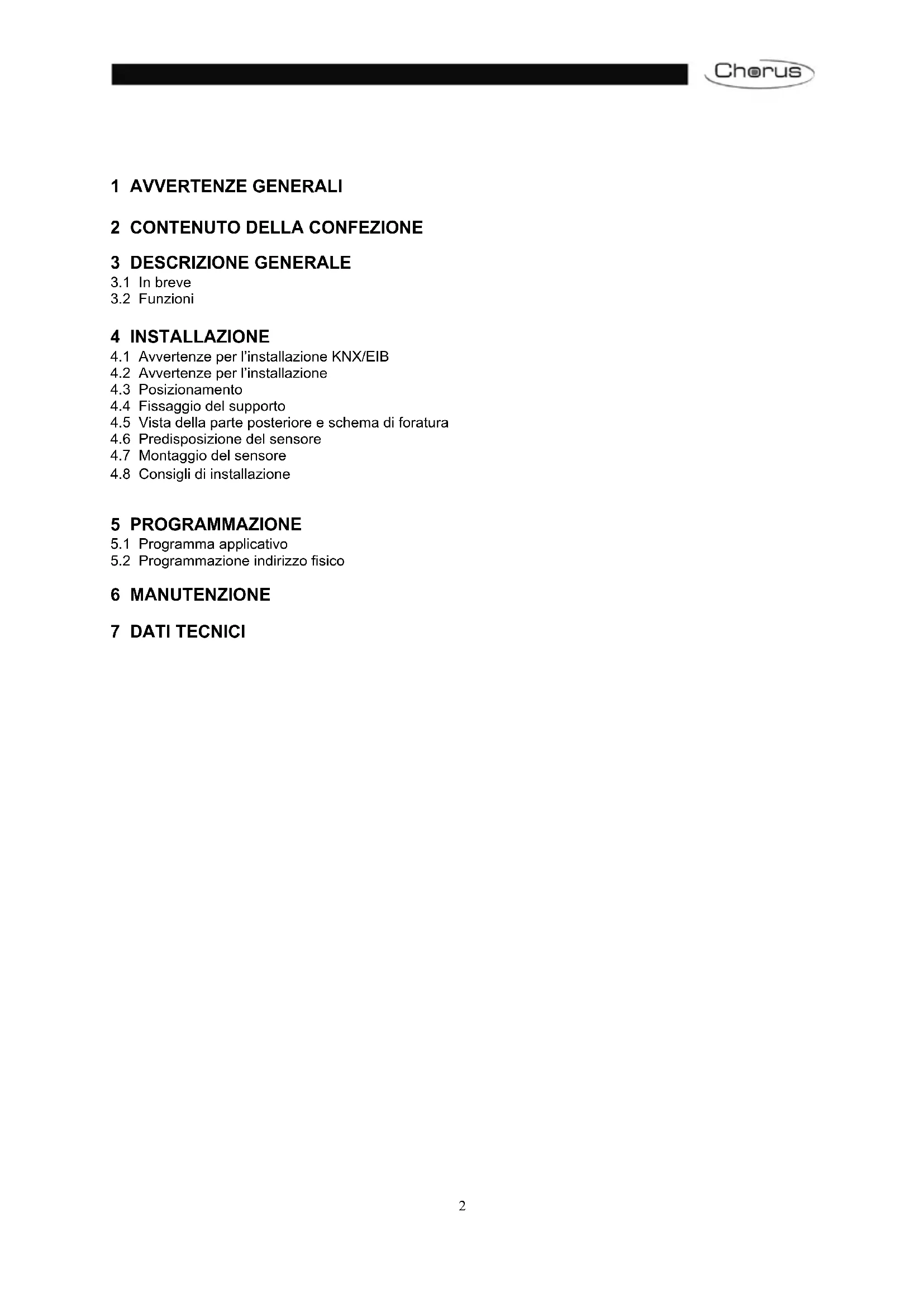

MANUALE UTENTE GW90883 Gewiss

2 CONTENUTO DELLA CONFEZIONE

3 DESCRIZIONE GENERALE

3.1 In breve
3.2 Funzioni

4 INSTALLAZIONE

4.1 Avvertenze per l'installazione KNX/EIB
4.2 Avvertenze per l'installazione
4.3 Posizionamento
4.4 Fissaggio del supporto
4.5 Vista della parte posteriore e schema di foratura
4.6 Predisposizione del sensore
4.7 Montaggio del sensore
4.8 Consigli di installazione

5 PROGRAMMAZIONE

5.1 Programma applicativo
5.2 Programmazione indirizzo fisico

6 MANUTENZIONE

7 DATI TECNICI

1 AVVERTENZE GENERALI

Attenzione!

La sicurezza dell'apparecchio è garantita solo attendendosi alle istruzioni qui riportate.

Pertanto è necessario leggerle e conservarle.

Il prodotto deve essere installato conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi e dove non sia necessaria una protezione speciale contro la penetrazione di acqua.

L'organizzazione di vendita GEWISS è a disposizione per chiarimenti e informazioni tecniche.

Gewiss S.p.A. si riserva il diritto di apportare modifiche al prodotto descritto in questo manuale in qualsiasi momento e senza alcun preavviso.

2 CONTENUTO DELLA CONFEZIONE

La confezione di fornitura del sensore vento e pioggia KNX contiene i seguenti componenti:

N.1 Dispositivo sensore vento e pioggia KNX

N.2 Fascette metalliche

N.1 Manuale di installazione

3 DESCRIZIONE GENERALE

3.1 In breve

Il sensore combinato vento e pioggia misura la velocità del vento e rileva le precipitazioni atmosferiche (gocce di pioggia o neve, ma non nebbia o rugiada) e trasferisce i valori al sistema KNX.

Dispone di 3 oggetti di comunicazione in uscita di tipo on/off associabili a tre soglie impostabili per la velocità del vento e di 1 oggetto di comunicazione in uscita di tipo on/off per la segnalazione di precipitazione in corso; dispone inoltre di porte logiche AND/OR addizionali.

Nell'involucro del dispositivo sono alloggiati i sensori e l'elettronica per il collegamento del bus KNX.

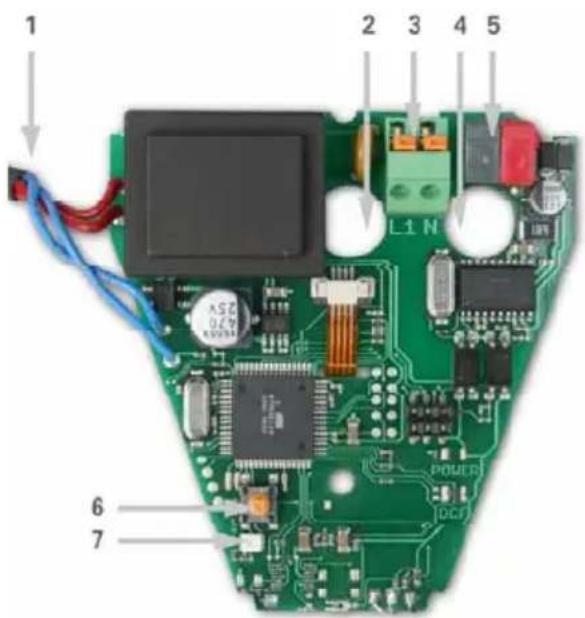

1 2 3 4 5 L1 N POWER DCF 6 7

1. Cavo di connessione al sensore pioggia montato sul coperchio
2. Apertura per il passaggio del cavo di alimentazione 230Vac
3. Morsetto per l'alimentazione 230Vac, con capacità di serraggio dei morsetti per conduttori fino a un massimo di 1,5mmq di sezione
4. Apertura per il passaggio del cavo bus KNX
5. Morsetto bus KNX
6. Pulsante di programmazione KNX
7. LED di programmazione KNX

3.2 Funzioni

• Rilevazione pioggia: mediante il relativo sensore, il dispositivo analizza la conduttività dell'acqua piovana e tramite il riscaldatore incorporato rileva immediatamente la cessazione delle precipitazioni.
• Misurazione vento: la misurazione dell'intensità del vento avviene elettronicamente, in modo silenzioso ed affidabile, anche in presenza di grandine, neve e temperature sottozero. Il sensore percepisce anche eventuali turbolenze dell'aria e correnti ascensionali.

- Uscite di commutazione: 4 oggetti di comunicazione di cui 3 associati alla misurazione della velocità del vento con soglie impostabili (i valori di soglia possono essere impostati attraverso parametri o tramite oggetti di comunicazione).

- Operazioni logiche: sono disponibili 8 porte AND e 8 porte OR, ciascuna delle quali supporta un massimo di quattro ingressi. I valori delle uscite di commutazione possono essere utilizzati direttamente come ingressi logici. L'uscita di ciascuna porta logica può generare l'invio di un oggetto di comunicazione da 1bit o due oggetti da 1byte.

4 INSTALLAZIONE

ATTENZIONE: l'installazione del dispositivo deve essere effettuata esclusivamente da personale qualificato, seguendo la normativa vigente e le linee guida per le installazioni KNX/EIB.

4.1 Avvertenze per l'installazione KNX/EIB

1. La lunghezza della linea bus tra il sensore KNX e l'alimentatore non deve superare i 350 metri.
2. La lunghezza della linea bus tra il sensore KNX e il più lontano dispositivo KNX/EIB da comandare non deve superare i 700 metri.
3. Per evitare segnali e sovratensioni non voluti, non dar vita a circuiti ad anello.

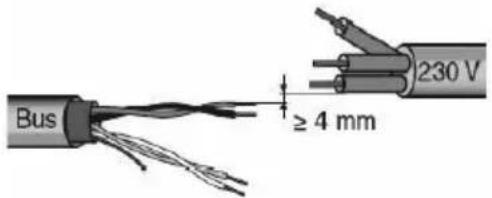

4. Mantenere una distanza di almeno 4 mm tra i cavi singolarmente isolati della linea bus e quelli della linea elettrica.

Bus ≥ 4 mm 230 V

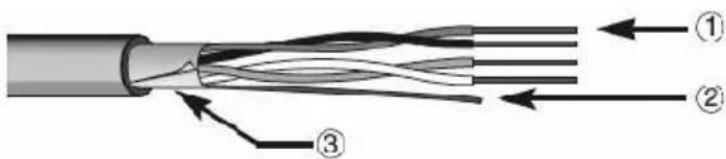

1. Non danneggiare il conduttore di continuità elettrica della schermatura

1. Cavo bus
2. Conduttore di continuità elettrica
3. Schermatura

ATTENZIONE: i cavi di segnale del bus non utilizzati e il conduttore di continuità elettrica non devono mai toccare elementi sotto tensione o il conduttore di terra!

4.2 Avvertenze per l'installazione

L'installazione, l'ispezione, la messa in funzione e l'individuazione/risoluzione di guasti del sensore devono essere eseguiti solo da personale qualificato.

Il dispositivo è concepito esclusivamente per un uso appropriato, qualsiasi modifica non appropriata o la non osservanza delle istruzioni d'uso renderà nulla la garanzia e qualsivoglia reclamo non avrà valore.

Il sensore deve essere azionato solamente dopo essere stato correttamente montato e dopo il completamento di tutte le operazioni di installazione e di start-up e solo nell'ambiente previsto per il suo utilizzo.

Connessioni elettriche

ATTENZIONE: disinserire la tensione di rete prima di connettere il dispositivo alla rete elettrica!

Per gli schemi di connessione elettriche si vedano gli esempi che seguono.

1. Connettere il filo rosso del cavo bus al morsetto rosso (+) del terminale e il filo nero al morsetto nero (-). Al terminale bus si possono collegare fino a 4 linee bus (fili dello stesso colore nello stesso morsetto).

1. Connessione dispositivo bus

2. Connessione cavo bus

3. Isolare lo schermo, il conduttore di continuità elettrica e i rimanenti fili bianco e giallo del cavo bus (nel caso in cui si utilizzi un cavo bus a 4 conduttori), che non sono necessari.

4.3 Posizionamento

Per il montaggio scegliere un'ubicazione in cui il sensore sia in grado di rilevare l'intensità del vento e le precipitazioni atmosferiche senza alcun impedimento. Sotto il sensore deve essere previsto uno spazio di almeno 60cm per consentire una corretta misura del vento e per prevenire eventuali accumuli di neve. Lo spazio sovrastante il sensore deve essere libero da ostacoli che possano causare gocciolamento al termine delle precipitazioni.

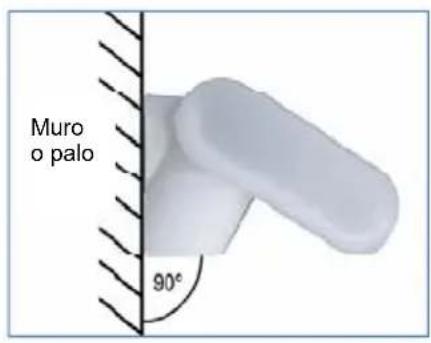

Muro o palo 90°

Il sensore deve essere montato in posizione verticale su un muro o un palo.

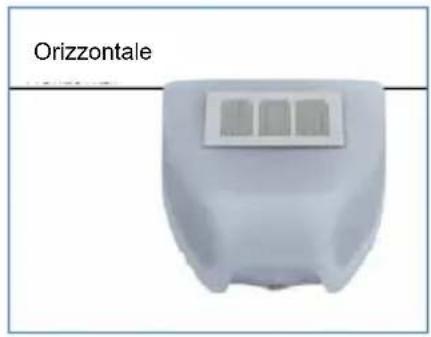

Orizzontale

Il sensore deve essere montato in posizione orizzontale.

4.4 Fissaggio del supporto

Il sensore viene fornito con un supporto da parete o da palo.

Fissare il supporto verticalmente su di una parete o un palo.

Collarino

Montaggio a parete: parte piatta sulla parete, parte con collarino sporgente rivolta verso l'alto.

Collarino

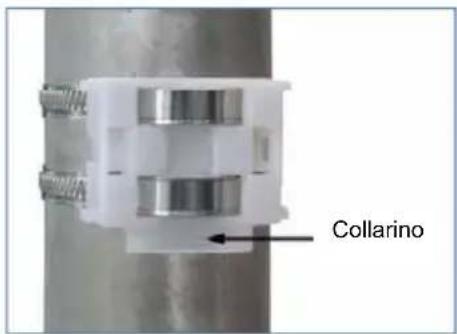

Montaggio su di un palo: parte curva sul palo, collarino rivolto verso il basso.

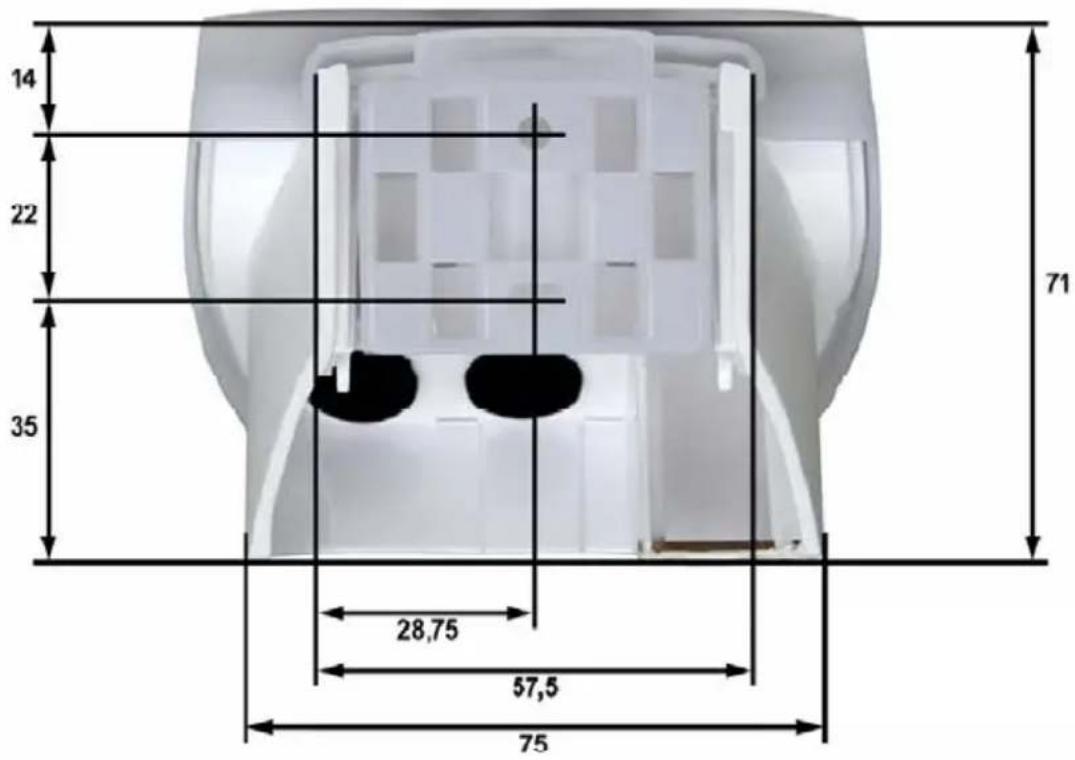

4.5 Vista della parte posteriore e schema di foratura

14 22 35 71 28,75 57,5 75

Dimensioni in mm

Dimensioni della parte posteriore dell'alloggiamento con staffa. Soggetta a modifiche in caso di migliorie.

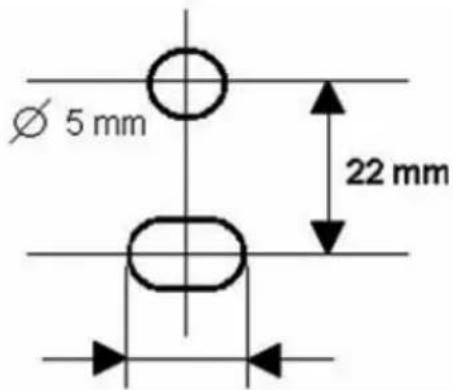

Ø 5 mm 22 mm

Schema di foratura
Asola 7,5 × 5 ~mm

4.6 Predisposizione del sensore

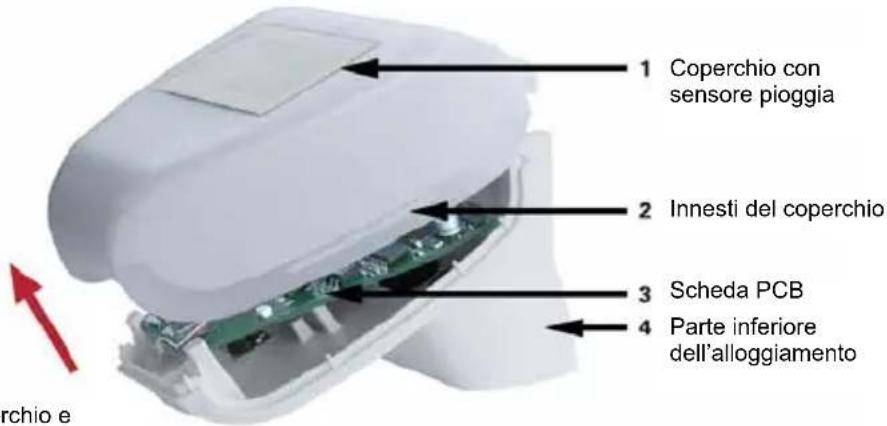

1 Coperchio con sensore pioggia 2 Innesti del coperchio 3 Scheda PCB 4 Parte inferiore dell'alloggiamento rchio e

Sganciare il coperchio e rimuoverlo tirando verso l'alto

Il coperchio del dispositivo è dotato di innesti a sinistra e a destra lungo il bordo inferiore (vedi figura).

Rimuovere il coperchio, procedendo con cautela per non strappare il cavo di collegamento tra la scheda PCB e il sensore per la pioggia montato sul coperchio stesso.

Spingere il cavo per l'alimentazione e la connessione bus attraverso la guarnizione di gomma sul fondo del sensore e collegare il bus KNX agli appositi morsetti.

4.7 Montaggio del sensore

Chiudere l'alloggiamento ricollocando il coperchio sulla parte inferiore.

Il coperchio deve innestarsi perfettamente a destra e a sinistra, udendo un nitido "click".

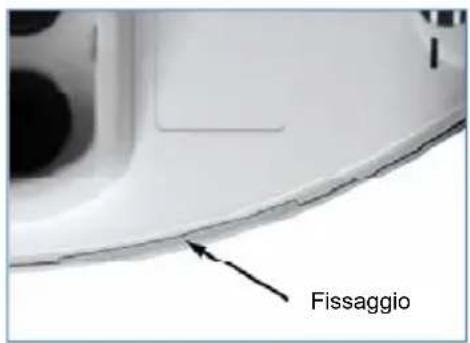

Fissaggio

Accertarsi che il coperchio e la parte inferiore siano effettivamente bloccati insieme.

Questa figura mostra il sensore chiuso con vista dal basso.

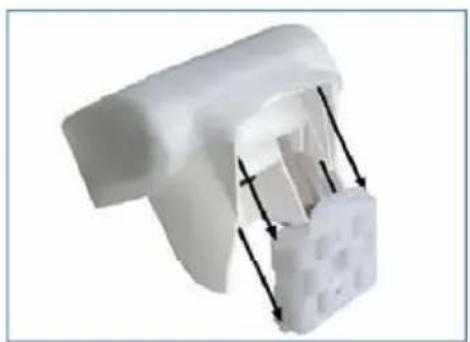

Spingere l'alloggiamento da sopra nel supporto fissato.

Le protuberanze presenti sul supporto devono innestarsi a scatto nelle guide dell'alloggiamento.

4.8 Consigli di installazione

Occorre aspettare circa 60 secondi dall'alimentazione del sensore, prima che venga effettuata la lettura dell'intensità del vento e di conseguenza venga inviato sul bus il valore delle uscite di commutazione.

5 PROGRAMMAZIONE

5.1 Programma applicativo

Il programma applicativo può essere scaricato dal sito www.gewiss.com. Informazioni dettagliate sui parametri di configurazione e sui loro valori sono contenuti nel Manuale Tecnico.

5.2 Programmazione indirizzo fisico

1. Alimentare il dispositivo attraverso il bus.
2. Premere il pulsante di programmazione per predisporre il sensore KNX al caricamento da ETS dell'indirizzo fisico.
   Per poter configurare il dispositivo via ETS sono necessarie sia l'alimentazione principale che quella bus KNX.

6 MANUTENZIONE

Il sensore deve essere controllato regolarmente due volte l'anno per individuare un'eventuale presenza di sporcizia e se necessario deve essere pulito.

Per rimuovere il sensore è sufficiente tirare semplicemente verso l'alto, vincendo la resistenza del fissaggio. Non aprire il sensore in caso di pioggia o comunque se dell'acqua può penetrare all'interno: anche poche gocce possono danneggiare il sistema elettronico.

ATTENZIONE: per tutte le operazioni di manutenzione e pulizia, disinserire la tensione di rete!

7 DATI TECNICI

Contenitore: materiale plastico

Colore: bianco

Montaggio: parete o palo

Grado di protezione: IP44

Temperatura di funzionamento: operativa -30...+50°C

Alimentazione: 230Vac

Assorbimento: max. 20mA, con ripple 10%

Alimentazione bus: tensione bus KNX

Assorbimento bus KNX: 8mA

Connettore dati uscita: standard KNX

BCU tipo: inclusa nel microcontrollore

PEI tipo: 0

Indirizzi di gruppo: max. 254

Allocazioni: max. 255

Oggetti di comunicazione: 81

Riscaldatore: 1,2W

Range sensore vento: 0...70 m/s

Risoluzione: <10% del valore misurato

Precisione: ±25% a 0...15 m/s con un angolo di incidenza di 45° su montaggio a palo

I seguenti standard sono stati presi in considerazione per la valutazione del prodotto in termini di compatibilità elettromagnetica:

Emissioni transienti:

• EN 60730-1:2000 Sezione EMC (23, 26, H23, H26) (categoria soglia: B)

• EN 50090-2-2:1996-11 + A1:2002-01 (categoria soglia: B)

• EN 61000-6-3:2001 (categoria soglia: B)

Resistenza alle interferenze:

• EN 60730-1:2000 Sezione EMC (23, 26, H23, H26)

• EN 50090-2-2:1996-11 + A1:2002-01

• EN 61000-6-1:2004

Il prodotto è stato testato a fronte degli standard sopracitati da un laboratorio accreditato EMC.
