MANUALE UTENTE GW14716 Gewiss

Rivelatore di acqua (H_2O) + sensore RF

Water (H_2 O) detector + RF Sensor

Attenzione - Importante

• Ci congratuliamo con Lei per la scelta di prodotti Gewiss.
  I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali di qualità elevata. I prodotti Gewiss le garantiranno nel tempo prestazioni ottimali.
• L'installatore è pregato di conseignerque questo libretto all'utilizzatore finale invitandolo a prendere conoscenza di quello contento.
• Leggere attendamente le seguenti istruzioni in quanto forniscono importanti informazioni sulle modalità di funzionamento, di installatione, di manutenzione ordinaria e straordinaria.
• Il costruttore non è responsabile di anni a personne, animali o cose provocati da usi del rivelatore diversi da quelli indicate nelle seguenti istruzioni.
• Il costruttore non è responsable in caso di vendita del prodotto in confezioni non originali. Assicurarsi dell'integrità del prodotto subito dopo averlo molto alla propria confezione.
• All'atto dell'installazione ed agli qualvolta si intervenga sui collegamenti assicurarsi che sia stataolta la tensione di rete.
• Prima di effettuare il collegamento verificare che i dati del rivelatore corrispondano a quelli della rete di distribuzione.
• Collegare il rivelatore come indicate negli schemi di pag. 9.
• I prodotti del programma Chorus devono essere installati conformmente a quanto previsto alla norma CEI 64-8 per gli appearecchi per uso domestico e similare, in ambienti non polverosi ed ove non sua necessaria una protezione speciale contro la penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento, manutenzione straordinaria e messa fuori servizio, rivolgersi ad un technician autorizzato oppure contàtre il SAT servizio assistenza tecnica GEWISS.

INDICE

GENERALITA

• Funzioni 4

ISTRUZIONI D'INSTALLAZIONE

• Caratteristiche rivelatore 5
• Caratteristica sensore RF 6
• Descrizione morsetti 8
• Schemi di collegamento 9
• Montaggio rivelatore 10
• Montaggio sensore 11

ISTRUZIONI D'IMPIEGO

• Descrizione comandi 12
• Segnalazioni luminose 13
  -Modalità di funzionamento e segnalazioni 15
• Prescrizioni per un corretto impiego 18
• Consigli sul posizionamento 18
• Esempi di trasmissione del segnale 19
• Area di copertura. 20

GENERALITA

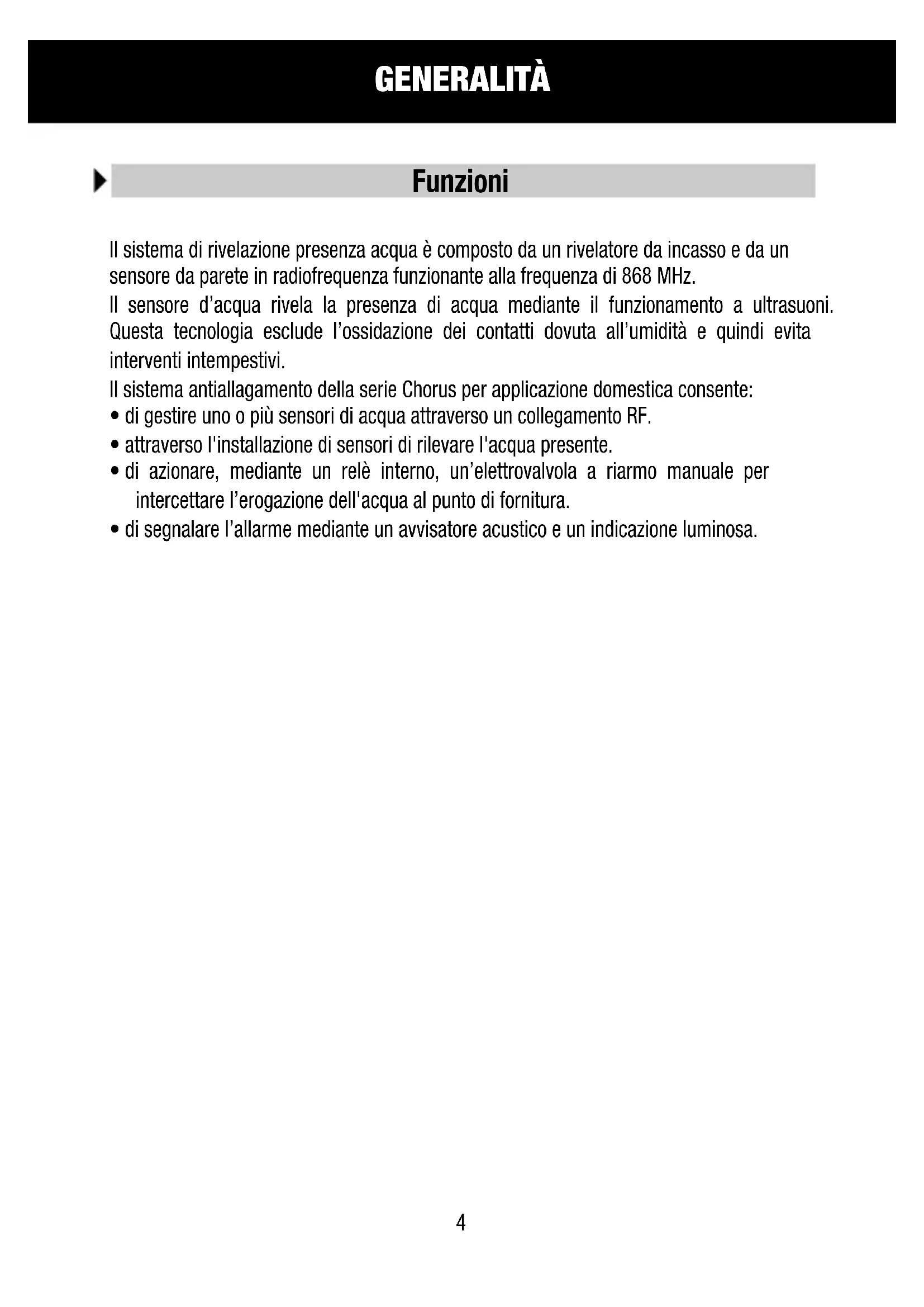

Funzioni

Ilsystemadi rivelazione presenza acqua è composto da un rivelatore da incasso e da un sensore da parete in radiofrequenza funzionante alla frequenza di 868 MHz.

Il sensore d'acqua rivela la presenza di acqua mediante il funzionamento a ultrasuoni. Questa TECHNOologia esclude l'ossidazione dei contatti dovuta all'umidità e quando evita interventi intempestivi.

Ilsystemaantiallagamento della series Chorus per applicazione domestica consente:

• di gestire uno o più sensori di acquaattraverso un collegamento RF.
• outweighs the installation of sensors and rilevares in the aqua.
• di azionare, mediante un relè interno, un'elettrovalvola a riarmo manuale per intercettare l'erogazione dell'acqua al punto di fornitura.
• di segnalare l'allarme mediante un avvisatore acustico e unindicazione luminosa.

ISTRUZIONI D'INSTALLAZIONE

Caratteristiche rivelatore d'acqua

Il rivelatore è dotato di un sistema RF per la riscizione dei segnali trasmessi dei sensori. Sulla parte frontale presenta un pulsante di programmazione, 3 led di indicazione ed un buzzer per le segnalazioni acustiche. Relé in uscita con contatti di tipo ermetico per il commando di elettrovalvola, (o altri carico elettrico es. pompa).

DATI TECHNICI

• Alimentazione 12V ac/dc +10/-15%
• Potenza assorbita 2VA
• Allarme acustico avvisatore acustico piezoelettrico per allarme 70dB a 1 m
• Uscita relé un dato in commutazione

2NA/1NC, 5A(AC1)/3A(AC15) - 250V ac

• Temperatura in esercizio da +5^ C a +40^ C
• Umidità relativa ambiente +30÷90%enza condensa
• Fissaggio ad incasso su supporto Chorus
• Dimensioni 2 moduli Chorus

RIFERIMENTI NORMATIVI

EN 60065, EN 55014-1; EN 55014-2.

Caratteristiche sensore RF

Il sensore dispone di un:

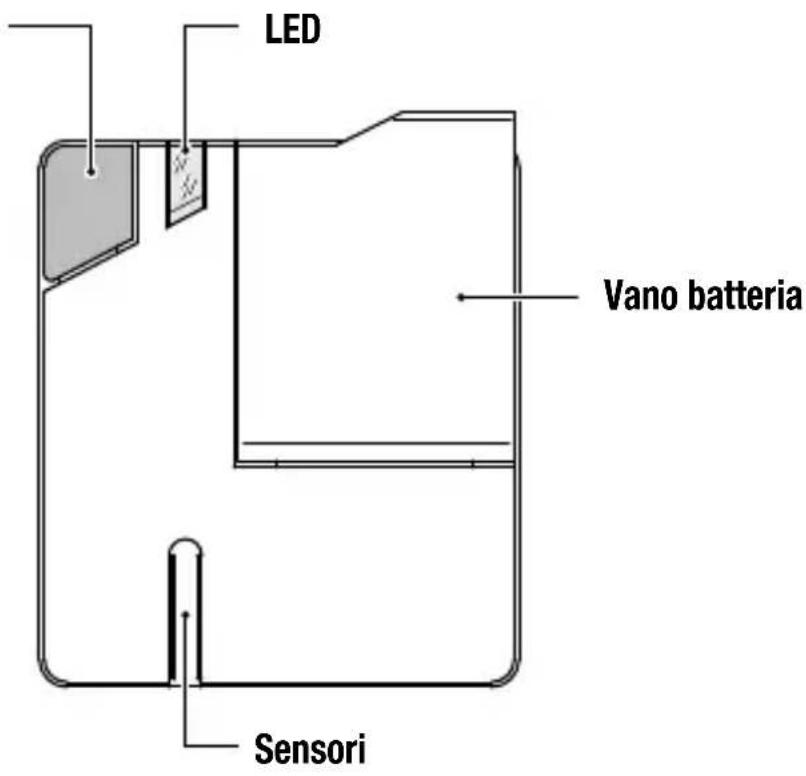

• Pulsante: viene utilizzato durante la fase di acquisizione dei sensori da parte del rivelatore (PROGRAMMAZZIONE), durante la fase di verifica funzionamento (TEST) oppure per cancellare eventuali allarmi.
  Durante la fase TEST la pressione del tasting sul sensore deve essere rapida, quando durante la fase PROGRAMMAZZIONE è necessario mantenere premuto il tasting per almeno 5 secondi.
• Led: indica lo stato di funzionamento e rimane accesso per quale istante durante le trasmissioni di ALLARME ALLAGAMENTO e PRESENZA SENSORE; lampeggiante per le segnalazioni di BATTERIA SCARICA

L'alimentazione è realizata con una batteria a 9V (non inclusa nella confezione) con una durata di circa 1 anno.

Per ottimizzare l'autonomia del sensore, l'operazione di ricerca presenta liquidi e l'immediata trasmissione del segnale di allarme al rivelatore viene effettuata ad intervalli di 2 minuti. Nel caso peggiore quando l'allarme viene generato al massimo dopo 2 minuti dall'istante in cui il sensore rileva la presenza di liquidi.

Il sensore invia al rivelatore le seguenti informazioni relative al suo stato:

• Allarme: durante esta trasmissione si accende il led sul sensore per quale istante.
• Presenza sensore + sensore guasto o batteria scarica: queste informazioni vengono trasmesse al ricevitore agli 12 ore.

ISTRUZIONI D'INSTALLAZIONE

Caratteristiche sensore RF

Pulsante

(azionabile dall'alto)

• Dimensioni sensore 74x88x45,5 mm (BxHxP)
• Freqenza di trasmissione 868 MHz
• Portata in campo libero 50 mt
• Alimentazione batteria 9V

ISTRUZIONI D'INSTALLAZIONE

Descrizione morsetti rivelatore d'acqua

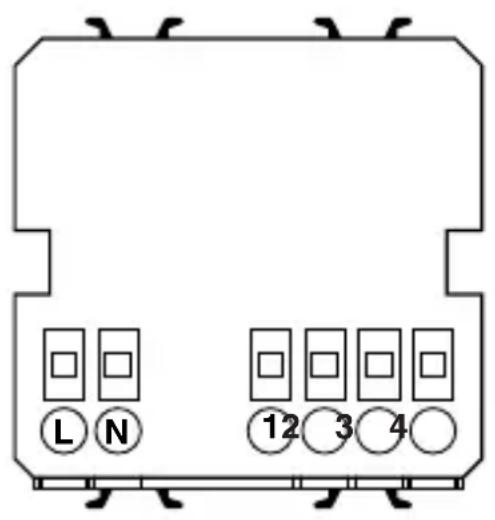

Il rivelatore può essere collegato alla rete 230V - 50 Hz (qualora richiesto) tramite modulo di alimentazione 230V ac - 12V dc (GW 10 719, GW 12 719 e GW 14 719).

L (+)
N(-)

12V ac/dc

2NA/1NC, 5A(AC1)/3A(AC15) - 250V ac

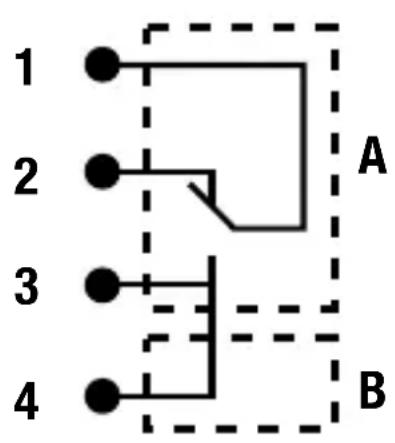

A Contatto privo di potenziale da utilizzarsi per il commando di una elettrovalva a riarmo manuale (NA oppure NC).
B Contatto NA supplementare per funzione di segnalazione locale e/o remota.

L'installazione ed il collegamento elettrico dei dispositivi e delle apparecchiature devono essere eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume alcuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambiente e/o installatione, il cui onere resta di competenza ed a carico dell'institutatore. Gli esempi riportati nella presente documentazione sono di principio; per le operazioni di collegamento atteneri scrupolosamente alle leggi e norme vigenti.

Attenzione: Prima di effettuire l'installazione del prodotto, disattivare la tensione di rete.

ISTRUZIONI D'INSTALLAZIONE

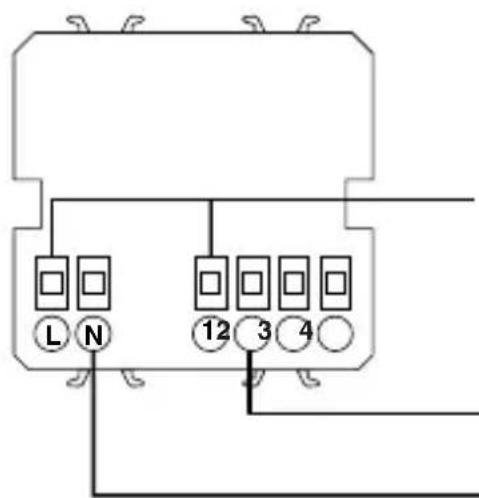

Schemi di collegamento

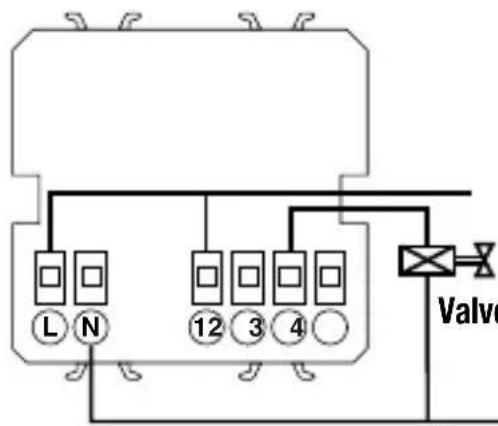

Conelettrovalvola N.C.

Alimentazione del rivelatore e dell'elettrovalvola a 12V.
NOTA: il modulo di alimentazione GW 10-12-14 719 è adatto per alimentare solo il rivelatore e non l'elettrovalvola.

12V ac/dc

Valvola tipo NC

Conelettrovalvola N.A.

Alimentazione del rivelatore e dell'elettrovalvola a 12V.
NOTA: il modulo di alimentazione GW 10-12-14 719 è adatto per alimentare solo il rivelatore e non l'elettrovalvola.

Valvola tipo NA

12V ac/dc

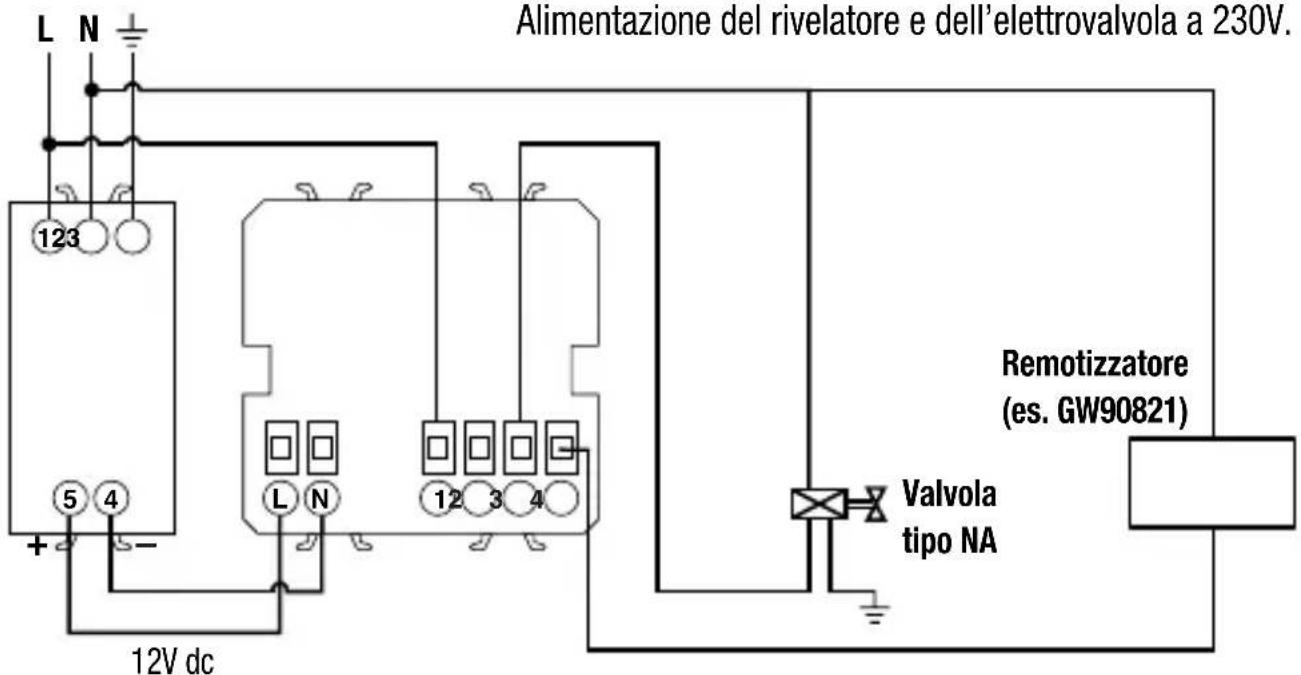

Alimentazione del rivelatore e dell'elettrovalvola a 230V.

ISTRUZIONI D'INSTALLAZIONE

Montaggio rivelatore

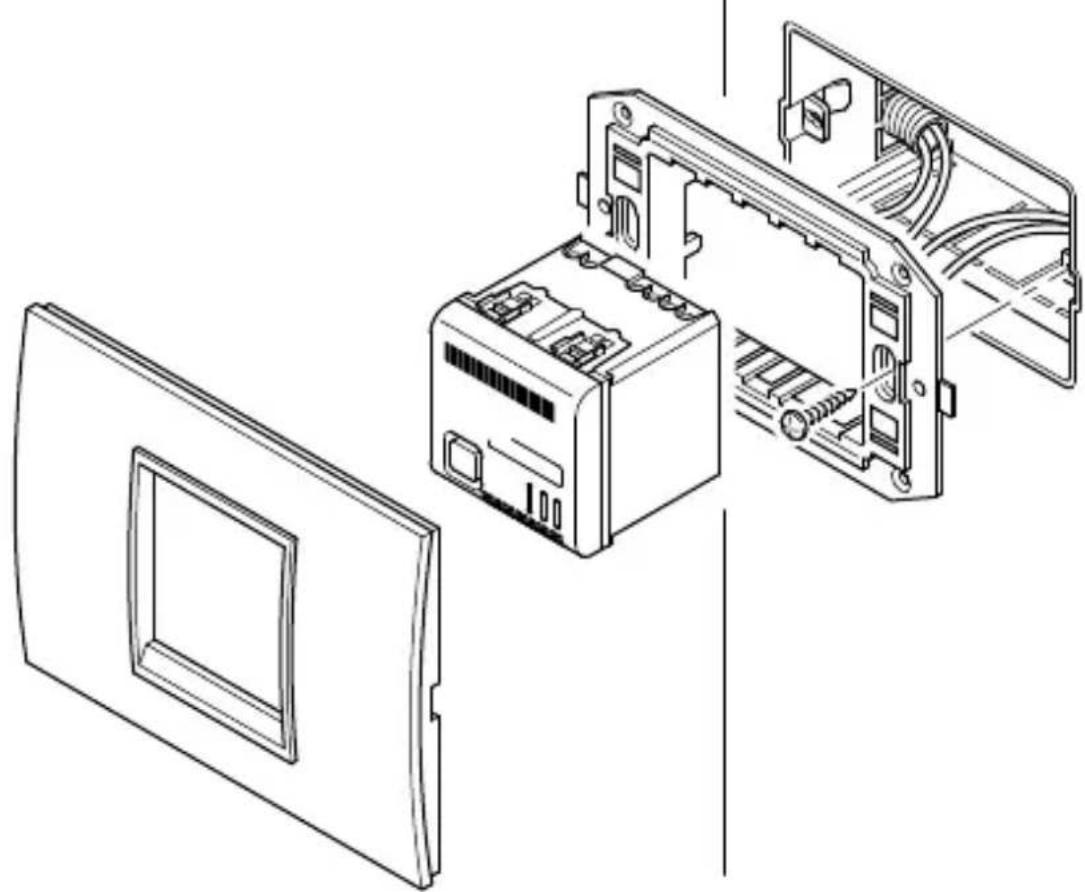

Il rivelatore va installato su supporti Chorus (minimo 2 moduli) e completato con placche di finitura (ONE, LUX o ART).

ISTRUZIONI D'INSTALLAZIONE

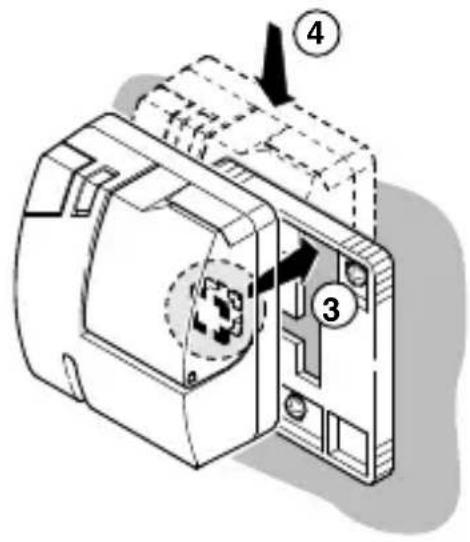

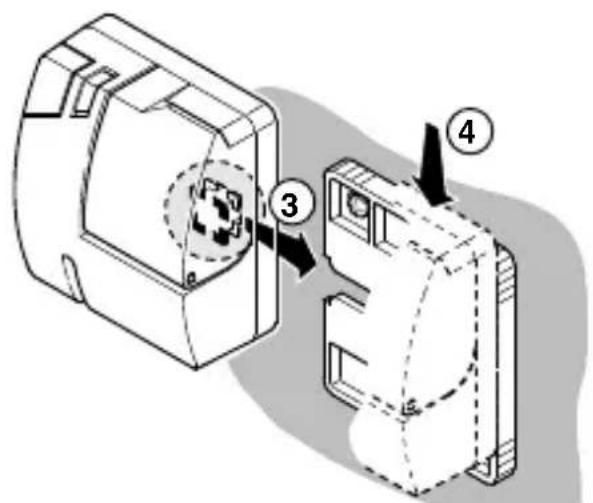

Montaggio sensore

Il sensore va posizzonata a filo del pavimento per meglio rivelare la presenza dei liquidi, in posizione tale che il LED sia visibile e il pulsante accessibile.

Prima di fissare a parete in modo definitivo il sensore, è consigliabile verificare il collegamento RF con il rivelatore. A tal fine è necessario effettuire la procedura di acquisizione sensori ed esecuzione test della posizione in cui verrà installata il sensore (vedi paragrafi successivi).

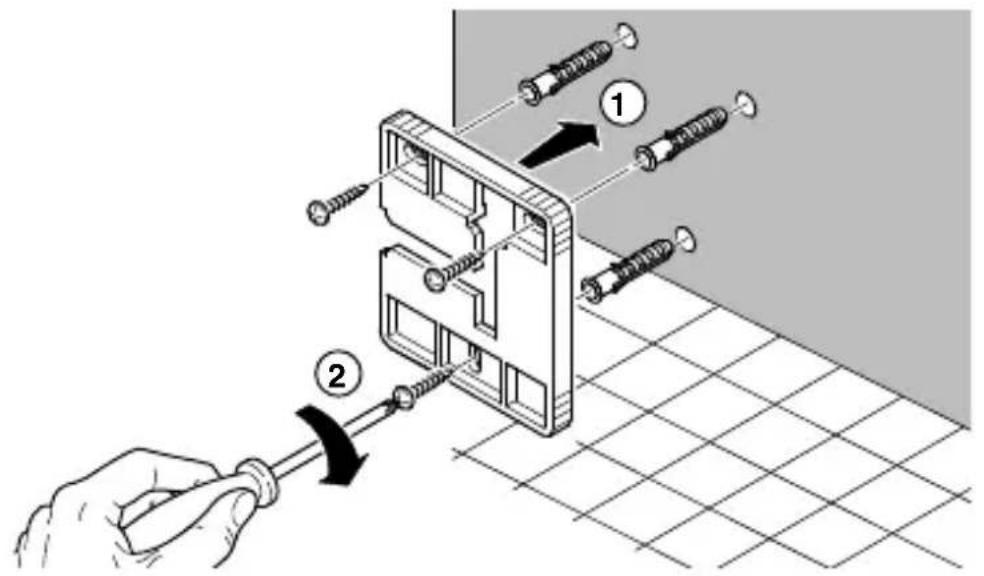

Doppia possibilità di fissaggio:

Dall'alto 3-4 Dal lato sinistro 3-4

NOTA: Alla prima alimentazione del prodotto o quando la communicatesione "sensore-rilevatore" è particolarmente DIFFICOLTOSA, è consigliabile in fase di installatione verificare più volte ancche sullo stesso sensore la corretta communicatesione con il rilevatore (vedi procedura "test e identificazione sensore guasto").

ISTRUZIONI D'IMPIEGO

Descrizione comandi

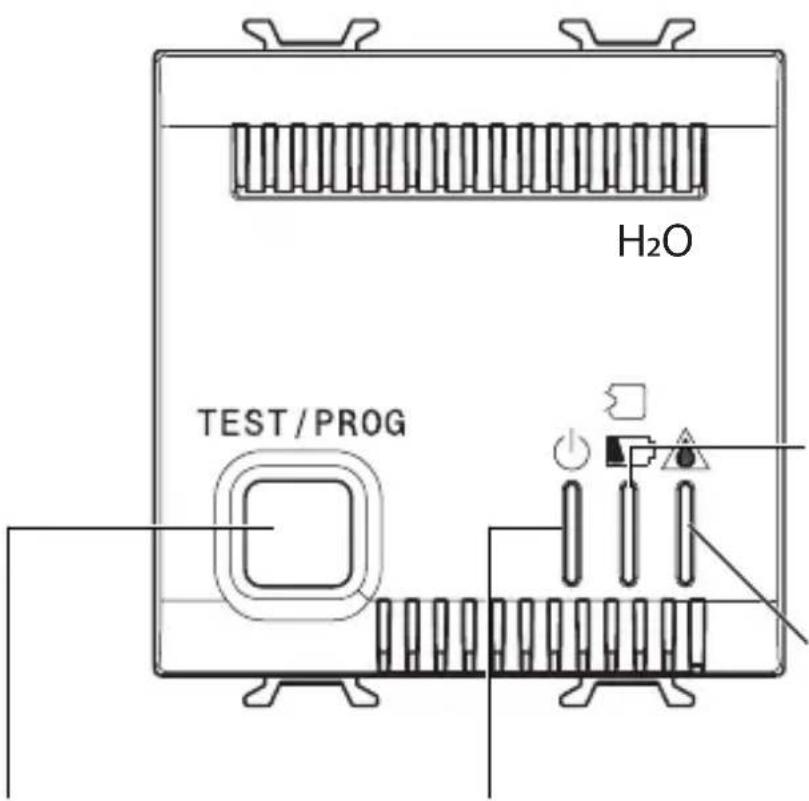

Led giallo.

Segnalazione di malfunzionamento o

funzione programmazione

Led rosso.

Segnalazione di allarme.

Pulsante programmazione e tacitazione.

Led verde.

Segnalazione presenza tensione rete e funzione di test.

LEGENDA SEGNALAZIONI LUMINOSE

Led Acceso fisso

ed Spento

d Lampeggiante

ISTRUZIONI D'IMPIEGO

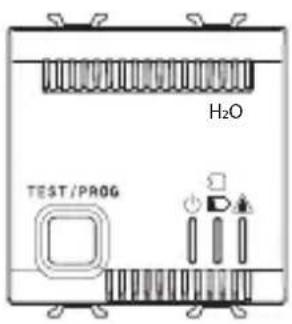

Segnalazioni luminose

verde

Rivelatore alimentato e in condizione di normale funzionamento.

verde

giallo

In caso di quasto, malfunzionamento o batteria scarica di un sensore, il led giallo lampeggia e viene attivato l'allarme acustico intermittente fino a quando non viene tacitato con la pressione del pulsante frontale o risolta l'anomalia.

verde

Test.

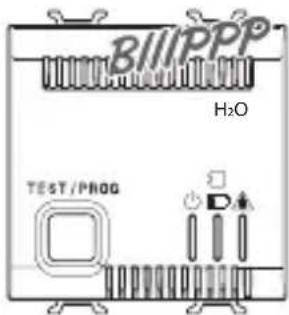

Dopo la pressione prolungata per circa 5 secondi del pulsante frontale, il led verde lampeggia.

Segnalazioni luminose

giallo

Programmazione.

La pressione del pulsante per circa 5 secondi durante la fase di "test", comporta il passaggio alla fase di programmazione.

verde

giallo

rossso

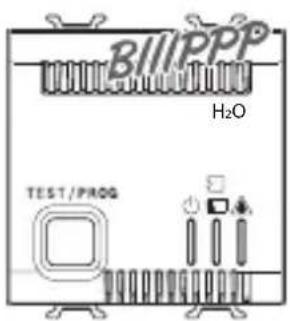

Esclusionerivelatore.

La pressione rapida del pulsante disabilita il rivelatore. Con una successiva pressione del pulsante, oppure in modo automatico dopo un intervallo di tempo di 24h, il rivelatore ritorna in servizio.

L'operazione è utile nei casi di manutenzione o nei casi di pulizia del locale al fine di evitare falsi allarmi.

I verte

rossso

Allarme.

All'arrivo del segnale di allarme da un sensore, viene attivato l'allarme acustico ed il led rosso lampeggia.

In caso di allarme è necessario individuire la causa e provedere alla sua eliminazione.

Modalità di funzionamento e segnalazioni

La presenza di alimentazione e quindi il funzionamento del rivelatore è indicato dal LED verde accesso fisso. In mancanza di alimentazione il rivelatore non funziona, ma tutti i parametri rimangono memorizzati. Al ripristino dell'alimentazione il sistema riparte automaticamente.

ACQUISIZIONE SENSORI

Per accedere alla modalità di acquisizione dei sensori è necessario tenere premuto il tasting del rivelatore per 5 secondi in modo che il LED verde lampeggi (funzione TEST); premere di nuovo il tasting per altri 5 secondi in modo che il LED giallo si accenda fisso (funzione PROGRAMMAZIONE).

Tenere premuto per circa 5 secondi il pulsante a bordo di anni sensore per inviare il codice identificativo al rivelatore: un segnale sonoro (breve ma acuto) segnala l'avenuita ricezione del sensore. Il numero massimo di sensori installabili è 5.

Per terminare la fase di PROGRAMMAZIONE e tornare in modalità operativa premei tasto del rivelatore (nel caso vengano configurati 5 sensori, l'uscita alla fase di programmazione è automatica subito in successione all'ultima configurazione).

La mancanza di segnali o di comandi per più di 3 minuti causa l'uscita automatica alla funzione PROGRAMMAZIONE.

Non è possibile insere più volte lo stesso sensore.

Ogni qualvolta si accede alla fase di PROGRAMMAZIONE vengono cancellati i sensori presenti e deve essere ripetuta l'operazione di acquisizione di tutti i sensori.

TESTE IDENTIFICAZIONE SENSORE GUASTO

Per identificare un sensore guasto (che quindi non trasmette) oppure per controllare l'efficienza del sistema, è necessario accedere alla funzione TEST tenendo premuto il tasto del rivelatore per 5 secondi (il LED verde lampeggia). Premere quindi in successione i singoli pulsanti presenti sui sensori: se Il sensore è perfettamente funzionante il rivelatore emette un segnale sonoro di avvenuta ricezione, in caso sensore guasto o con batteria scarica non viene emessa alcuna segnalazione.

La mancanza di segnali o di comandi per più di 3 minuti causa l'uscita automatica alla funzione TEST.

Modalità di funzionamento e segnalazioni

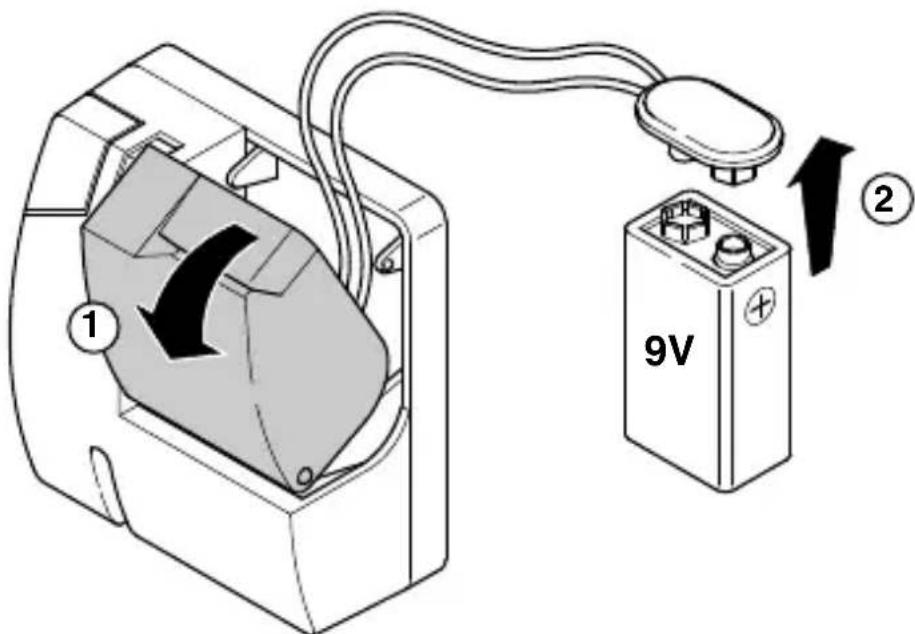

ALLARME BATTERIA SCARICA E SUO RIPristINO

La situazione di batteria scarica è segnalata sia dal LED (a bordo sensore) lampeggiante fino alla sostituzione della batteria, sia dal lampeggio del LED giallo a bordo del rivelatore e dalla contemporanea emissione di un suono lieve ad intermittenza (tipoc calino) tacitabile solo con il tasto a bordo del rivelatore.

Il LED giallo del rivelatore continua a lampeggiare,anche dopo la tacitazione,fino alla sostituzione della batteria.

Per resettare l'allarme di batteria scarica è necessario, dopo la sostituzione della batteria, effettuare una prova del sensore in allarme accedendo alla funzione TEST oppure attendere al massimo 6 ore per il ripristino in automatico.

Modalità di funzionamento e segnalazioni

ALLARME SENSORE GUASTO E SUO RIPRISTINO

Ogni 12 ore il sensore invia un segnale di presenza. Se il rivelatore non riceve il segnale, il LED giallo inizia a lampeggiare ed il buzzer emette un suono lieve ad intermittenza (tipocicalino) tacitabile solo con la pressione del tasto a bordo del rivelatore.

Per individuare il sensore guasto e successivement per resettare l'allarme sensore guasto (dopo aver ripristinato il dispositivo), è necessario effettuare una prova del sensore in allarme accedendo alla funzione TEST oppure attendere al massimo 6 ore per il ripristino in automatico.

Se il sensoreGUasto dovesse essere sostuito, è necessario riacquisire tutti i sensori (funzione PROGRAMMAZIONE).

La situazione di rivelatore in allarme è segnalata dal lampeggio del LED rosso e dall'émissione di un suono acuto e prolongato con un'intensità di circa 70dB (valore rilevato a 1 metro).

Il relè di uscita viene eccitato commutando i propri contatti NA/NC (e quindi chiusa l'elettrovalvola).

L'allarme viene tacitato premendo il tasto a bordo del rivelatore. Dop la tacitazione, rimane la segnalazione visiva (LED rosso lampeggiante) ed il contattato del relle resta chiuso fatto che il sensore continua a rilevare la presenza di acqua.

Se l'allarme allagamento non viene mai tacitato, il buzzer continua a suonare al massimo per 3 minuti quando il relè ed il LED rosso lampeggiante rimangono attivi fintanto che vi è presenza di acqua.

REMOTIZAZIONE

Per inviare messaggi di allarme via SMS utilizzare il remotizzatore GW90821. Per le modalità di collegamento, fare riferimento al foglio d'istruzione del remotizzatore.

ISTRUZIONI D'IMPIEGO

Prescrizioni per un corretto impiego

• Non après né manomettere l'apparecchio: pericolo di scossa elettrica e malfunzionamenti.
• Per pulire l'apparecchio utilizzato solo un panno leggermente umido.

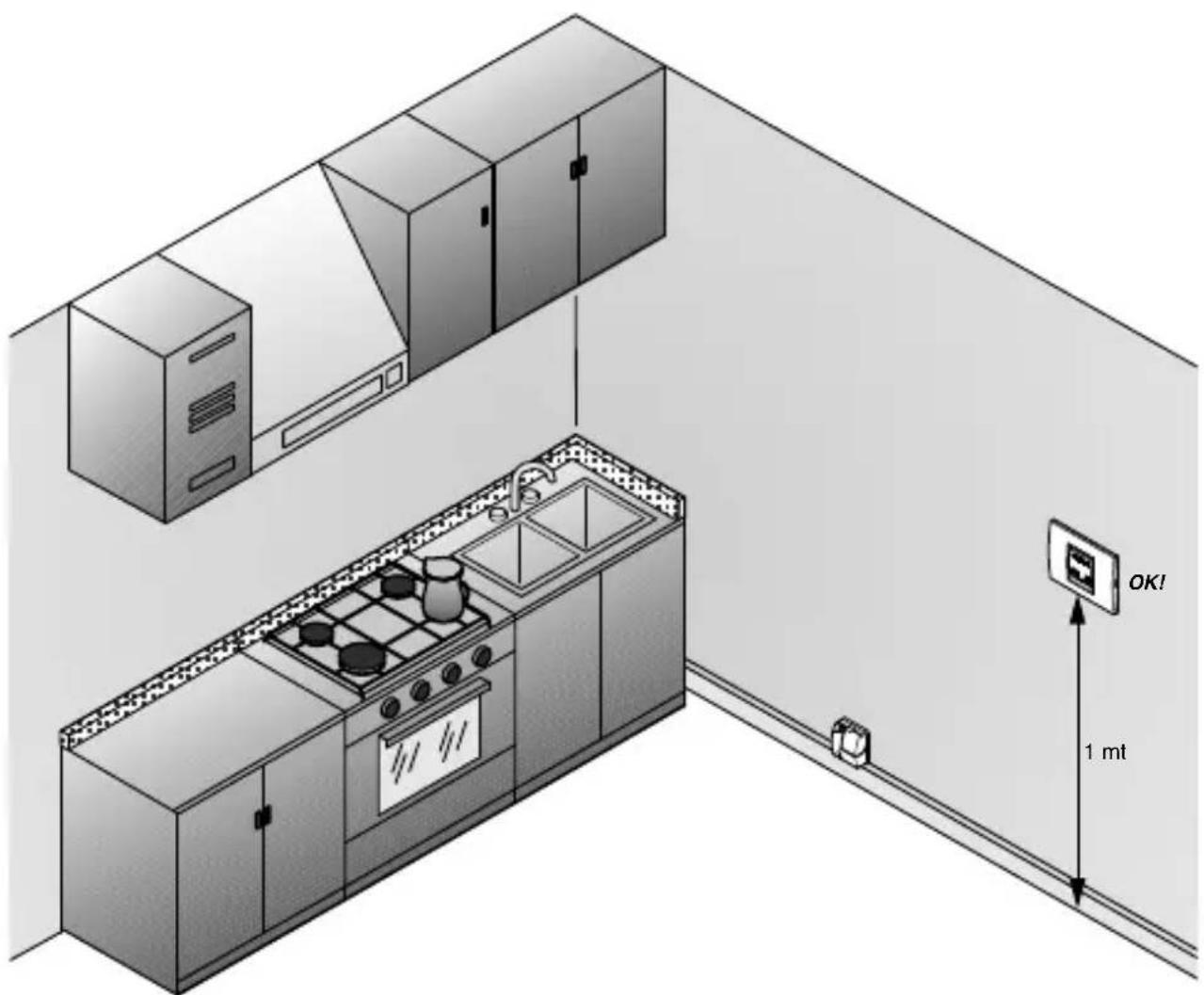

Consigli sul posizionamento

I rivelatori di acqua Chorus devono essere installati a circa 1mt dal piano di calpestio (altezza tipica degli appearecchi di lavoro).

ISTRUZIONI D'IMPIEGO

Esempi di trasmissione del segnale

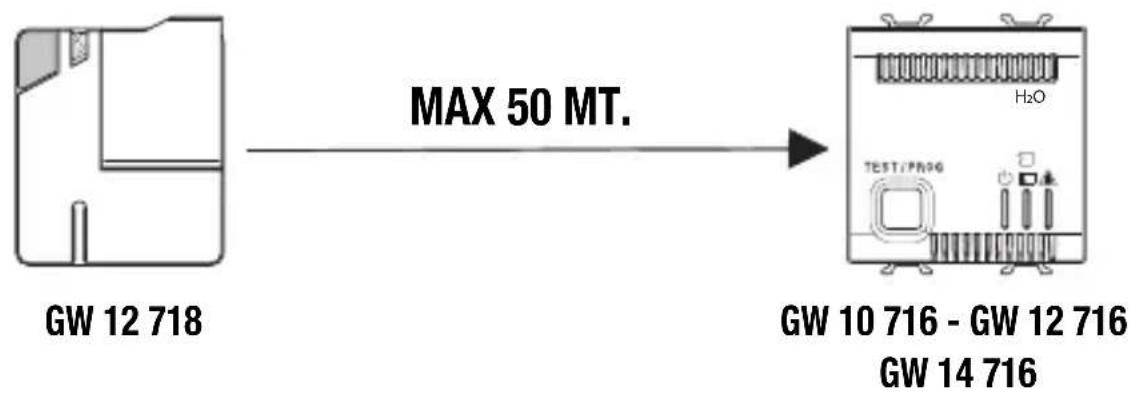

• Portata del sensore RF (in campo aperto)

ATTENZIONE:

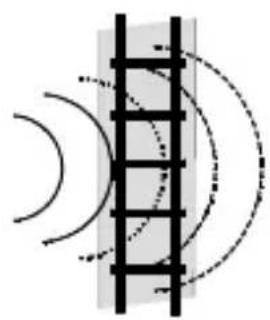

Durante l'installazione dei vari rivelatori è importante verificare la corretta portata radio di anni sensore verso il rivelatore.

Attenuazioni e criticità dei segnali radio rispetto ai diversi materiali da costruzione:

con pareti in compensato, cartongesso o in tamburato...

...resada100% al 90%della piena potenza

con pareti in mattoni pieni o mattoni forati...

...resa dal 95% al 65% della piena potenza

con pareti in cemento armato

...resa dal 70% al 10% della piena potenza

ISTRUZIONI D'IMPIEGO

Area di copertura

Schemi, esempi e consigli utili per l'installazione e la gestione dei dispositivi

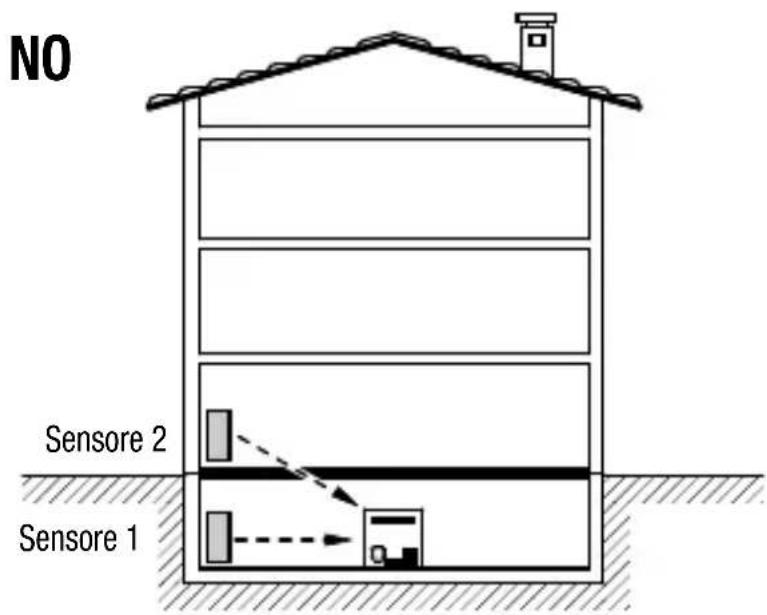

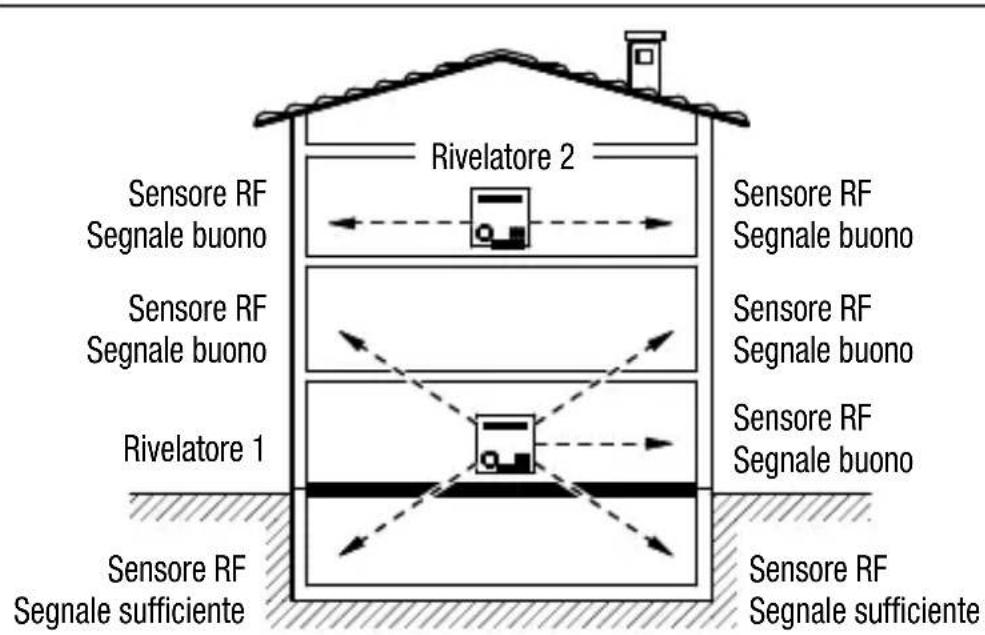

Nel caso l'impiano sia suddiviso su differenti piani, non installare il rivelatore nel piano interrato.

ISTRUZIONI D'IMPIEGO

Area di copertura

NO

SI

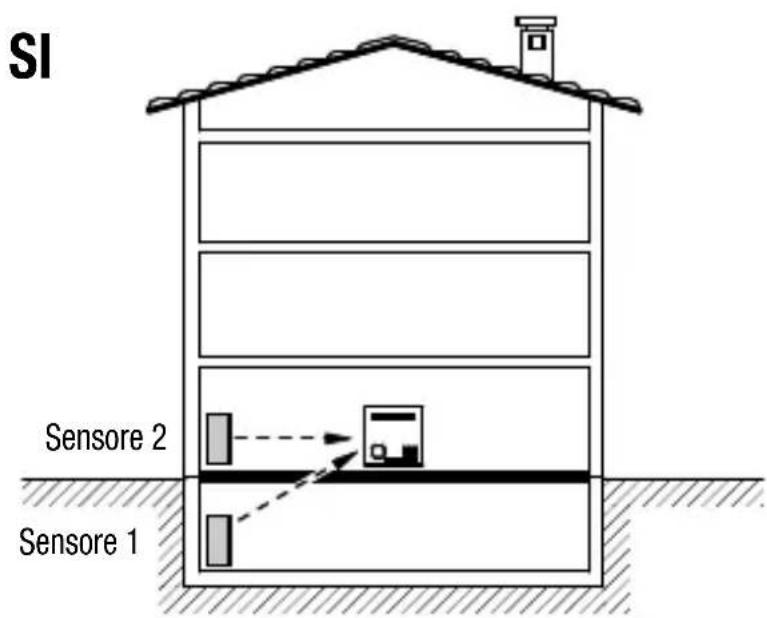

Nel caso l'impiano sia suddiviso su differenti piani, cercare di posizionare il rivelatore sulla verticale dei sensori.

Area di copertura

Schemi, esempi e consigli utili per l'installazione e la gestione dei dispositivi

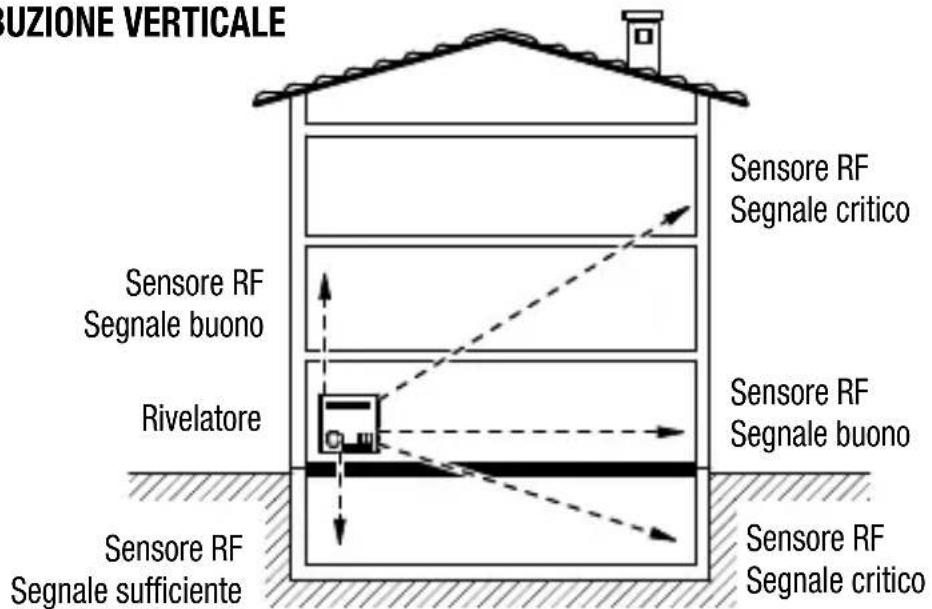

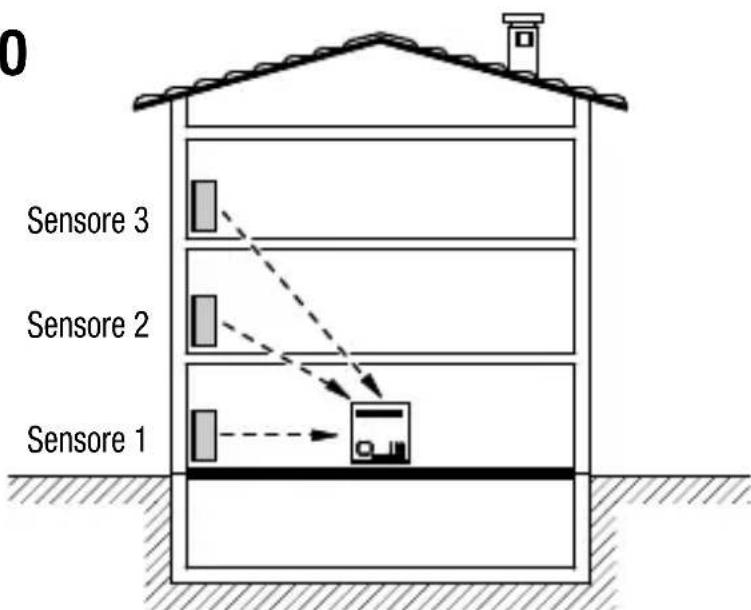

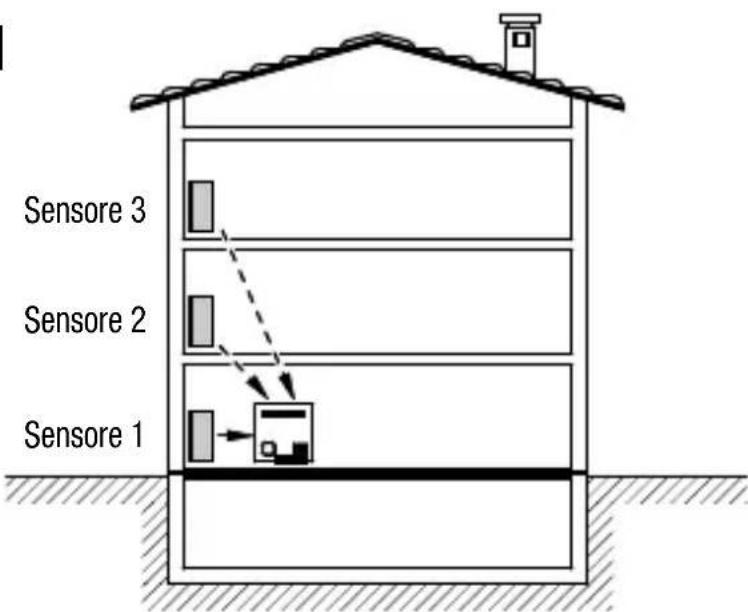

DISTRIBUZIONE VERTICALE
SOLUZIONE 1

SOLUZIONE 2

NOTA: In un impianto realizzato con più sensori RF collegate ad un unico rivelatore, verificare la corretta comunità tra i dispositivi; nel caso una o più sensori presentino difficultà di comunità con il rivelatore è consigliabile installare più rivelatori nelle abitazione al fine di garantire una corretta copertura (solutione 2)

Area di copertura

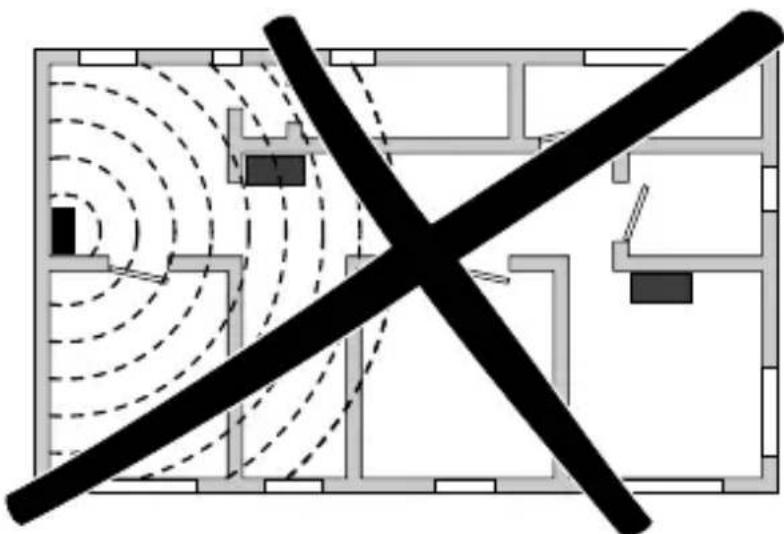

DISTRIBUZIONE ORIZZONTALE

Errato

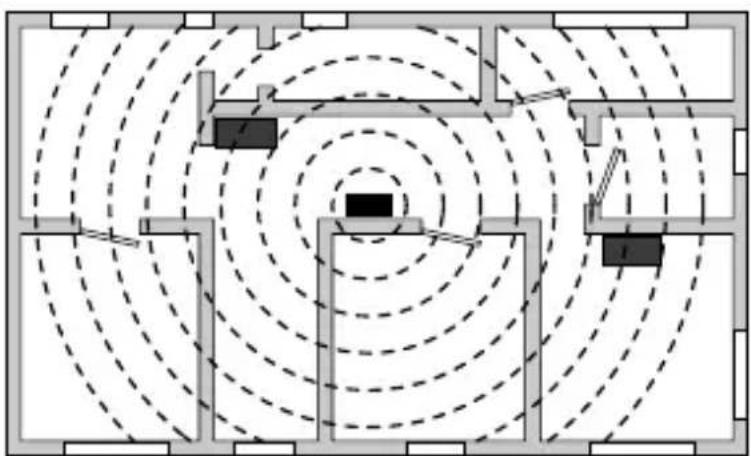

Montando il rivelatore in posizione decentrata i sensori posizionate nella parte opposta della casa potrebbero essere troppo lontane e non trasmettere un buon segnale a causa degli impedimenti architettonici e/o strutturali.

Corretto

Montando il rivelatore in posizione baricentrica rispetto ai sensori, si riduce la distanza tra i dispositivi, migliorando in quello modo la communicatesione.
