Rivelatore di acqua (H₂O) + sensore RF

Attenzione - Importante

• Ci congratuliamo con Lei per la scelta di prodotti Gewiss. I prodotti Gewiss sono costruiti con attente cure dei dettagli impiegando solo materiali di qualità elevata. I prodotti Gewiss le garantiranno nel tempo prestazioni ottimali.
• L'installatore è pregato di consegnare questo libretto all'utilizzatore finale invitandolo a prendere conoscenza di quanto contenuto.
• Leggere attentamente le seguenti istruzioni in quanto forniscono importanti informazioni sulle modalità di funzionamento, di installazione, di manutenzione ordinaria e straordinaria.
• Il costruttore non è responsabile di danni a persone, animali o cose provocati da usi del rivelatore diversi da quelli indicati nelle seguenti istruzioni.
• Il costruttore non è responsabile in caso di vendita del prodotto in confezioni non originali. Assicurarsi dell'integrità del prodotto subito dopo averlo tolto dalla propria confezione.
• All'atto dell'installazione ed ogni qualvolta si intervenga sui collegamenti assicurarsi che sia stata tolta la tensione di rete.
• Prima di effettuare il collegamento verificare che i dati del rivelatore corrispondano a quelli della rete di distribuzione.
• Collegare il rivelatore come indicato negli schemi di pag. 9.
• I prodotti del programma Chorus devono essere installati conformemente a quanto previsto dalla norma CEI 64-8 per gli apparecchi per uso domestico e similare, in ambienti non polverosi ed ove non sia necessaria una protezione speciale contro la penetrazione di acqua.
• In caso di guasto e/o cattivo funzionamento, manutenzione straordinaria e messa fuori servizio, rivolgersi ad un tecnico autorizzato oppure contattare il SAT servizio assistenza tecnica GEWISS.

INDICE

GENERALITÀ

- Funzioni 4

ISTRUZIONI D'INSTALLAZIONE

• Caratteristiche rivelatore 5
• Caratteristiche sensore RF 6
• Descrizione morsetti 8
• Schemi di collegamento 9
• Montaggio rivelatore 10
• Montaggio sensore....11

ISTRUZIONI D'IMPIEGO

• Descrizione comandi 12
• Segnalazioni luminose 13
• Modalità di funzionamento e segnalazioni 15
• Prescrizioni per un corretto impiego.... 18
• Consigli sul posizionamento 18
• Esempi di trasmissione del segnale.... 19
• Area di copertura.... 20

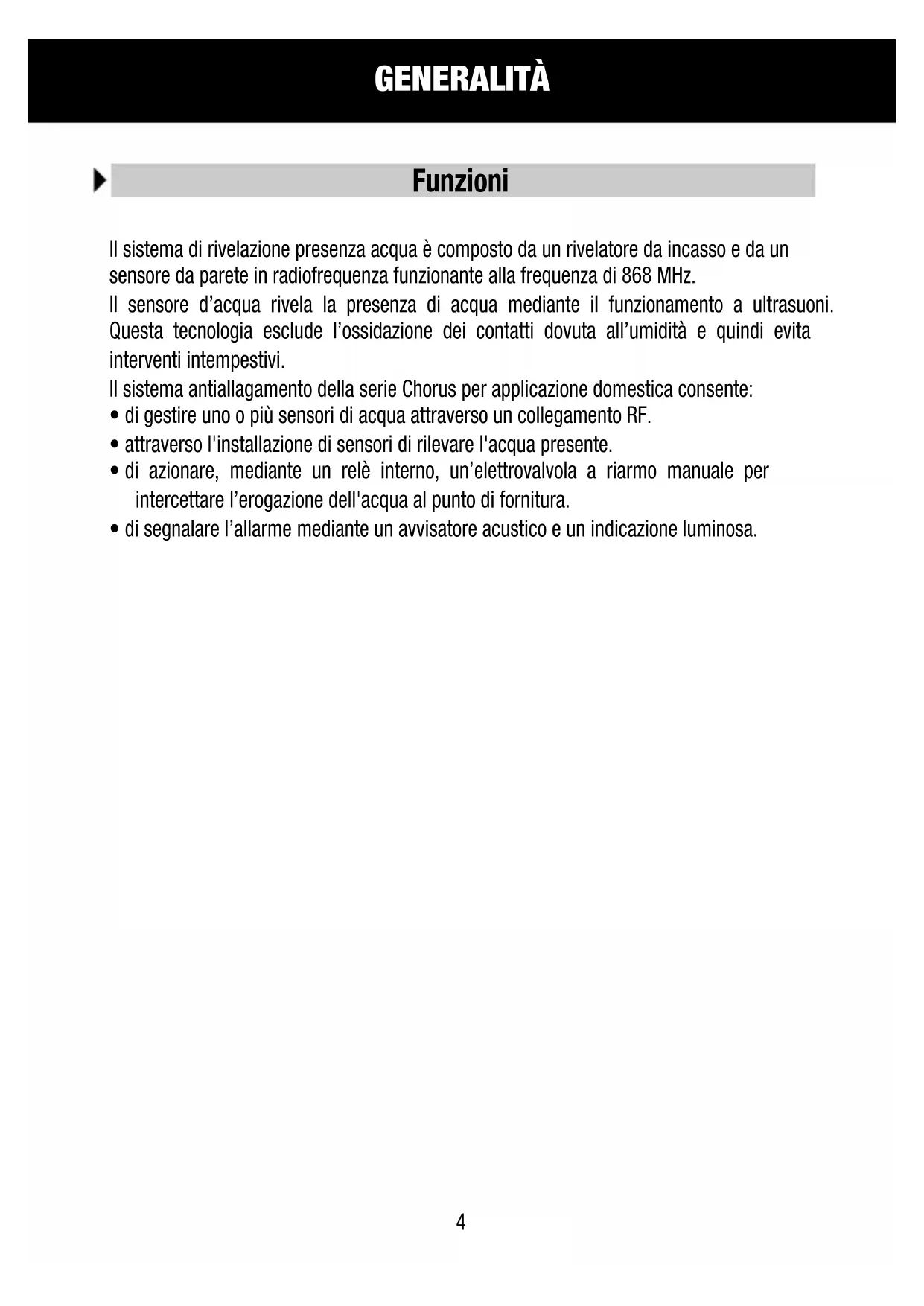

GENERALITÀ

Funzioni

Il sistema di rivelazione presenza acqua è composto da un rivelatore da incasso e da un sensore da parete in radiofrequenza funzionante alla frequenza di 868 MHz.

Il sensore d'acqua rivela la presenza di acqua mediante il funzionamento a ultrasuoni. Questa tecnologia esclude l'ossidazione dei contatti dovuta all'umidità e quindi evita interventi intempestivi.

Il sistema antiallagamento della serie Chorus per applicazione domestica consente:

• di gestire uno o più sensori di acqua attraverso un collegamento RF.
• attraverso l'installazione di sensori di rilevare l'acqua presente.
• di azionare, mediante un relè interno, un'elettrovalvola a riarmo manuale per intercettare l'erogazione dell'acqua al punto di fornitura.
• di segnalare l'allarme mediante un avvisatore acustico e un indicazione luminosa.

Caratteristiche rivelatore d'acqua

Il rivelatore è dotato di un sistema RF per la ricezione dei segnali trasmessi dei sensori. Sulla parte frontale presenta un pulsante di programmazione, 3 led di indicazione ed un buzzer per le segnalazioni acustiche. Relé in uscita con contatti di tipo ermetico per il comando di elettrovalvola, (o altro carico elettrico es. pompa).

DATI TECNICI

• Alimentazione 12V ac/dc +10/-15%
• Potenza assorbita 2VA
• Allarme acustico avvisatore acustico piezoelettrico per allarme 70dB a 1 m
• Uscita relé un contatto in commutazione
  2NA/1NC, 5A(AC1)/3A(AC15) - 250V ac
  • Temperatura in esercizio da +5°C a +40°C
• Umidità relativa ambiente +30÷90% senza condensa
  • Fissaggio ad incasso su supporto Chorus
  • Dimensioni 2 moduli Chorus

RIFERIMENTI NORMATIVI

• EN 60065, EN 55014-1; EN 55014-2.

Caratteristiche sensore RF

Il sensore dispone di un:

• Pulsante: viene utilizzato durante la fase di acquisizione dei sensori da parte del rivelatore (PROGRAMMAZIONE), durante la fase di verifica funzionamento (TEST) oppure per cancellare eventuali allarmi. Durante la fase TEST la pressione del tasto sul sensore deve essere rapida, mentre durante la fase PROGRAMMAZIONE è necessario mantenere premuto il tasto per almeno 5 secondi.
• Led: indica lo stato di funzionamento e rimane acceso per qualche istante durante le trasmissioni di ALLARME ALLAGAMENTO e PRESENZA SENSORE; lampeggiante per le segnalazioni di BATTERIA SCARICA

L'alimentazione è realizzata con una batteria a 9V (non inclusa nella confezione) con una durata di circa 1 anno.

Per ottimizzare l'autonomia del sensore, l'operazione di ricerca presenza liquidi e l'immediata trasmissione del segnale di allarme al rivelatore viene effettuata ad intervalli di 2 minuti. Nel caso peggiore quindi l'allarme viene generato al massimo dopo 2 minuti dall'istante in cui il sensore rileva la presenza di liquidi.

Il sensore invia al rivelatore le seguenti informazioni relative al suo stato:

• Allarme: durante questa trasmissione si accende il led sul sensore per qualche istante.
• Presenza sensore + sensore guasto o batteria scarica: queste informazioni vengono trasmesse al ricevitore ogni 12 ore.

ISTRUZIONI D'INSTALLAZIONE

Caratteristiche sensore RF

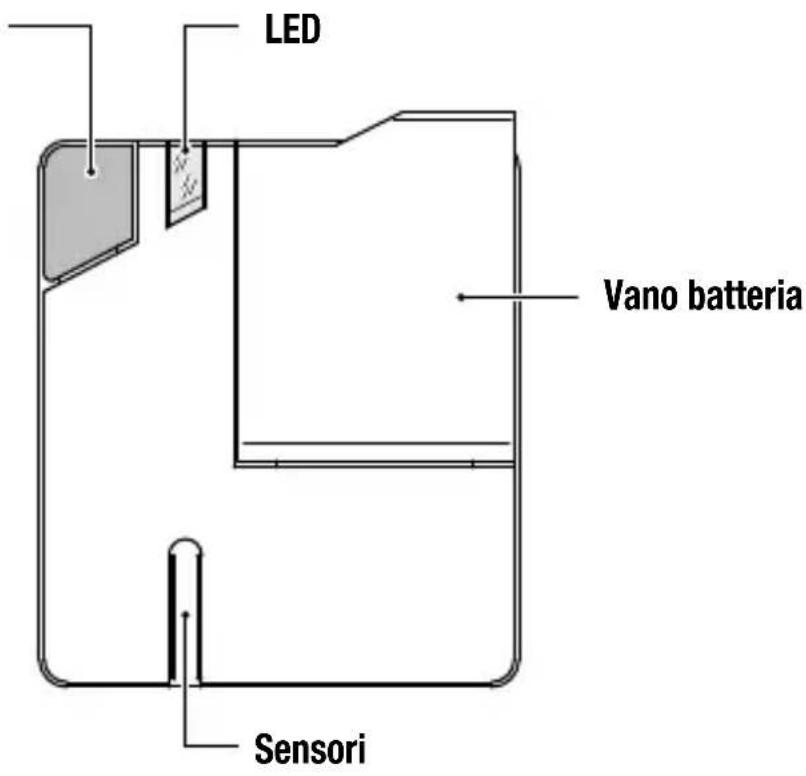

Pulsante

(azionabile dall'alto)

LED Vano batteria Sensori

• Dimensioni sensore 74x88x45,5 mm (BxHxP)
• Frequenza di trasmissione 868 MHz
• Portata in campo libero 50 mt
- Alimentazione batteria 9V

ISTRUZIONI D'INSTALLAZIONE

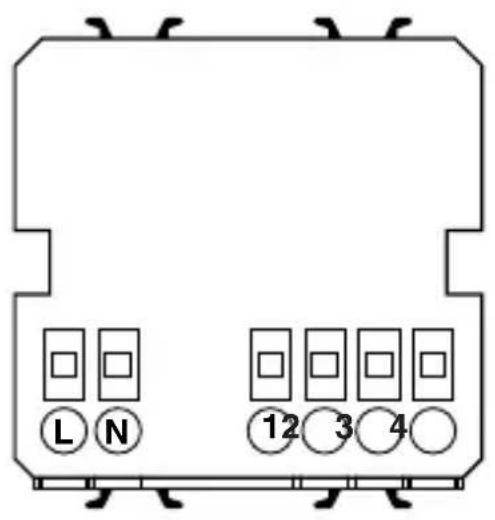

Descrizione morsetti rivelatore d'acqua

Il rivelatore può essere collegato alla rete 230V - 50 Hz (qualora richiesto) tramite modulo di alimentazione 230V ac - 12V dc (GW 10 719, GW 12 719 e GW 14 719).

A Contatto privo di potenziale da utilizzarsi per il comando di una elettrovalvola a riarmo manuale (NA oppure NC).
B Contatto NA supplementare per funzione di segnalazione locale e/o remota.

L'installazione ed il collegamento elettrico dei dispositivi e delle apparecchiature devono essere eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume alcuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguire particolari norme di ambiente e/o installazione, il cui onere resta di competenza ed a carico dell'installatore. Gli esempi riportati nella presente documentazione sono di principio; per le operazioni di collegamento attenersi scrupolosamente alle leggi e norme vigenti.

Attenzione: Prima di effettuare l'installazione del prodotto, disattivare la tensione di rete.

ISTRUZIONI D'INSTALLAZIONE

Schemi di collegamento

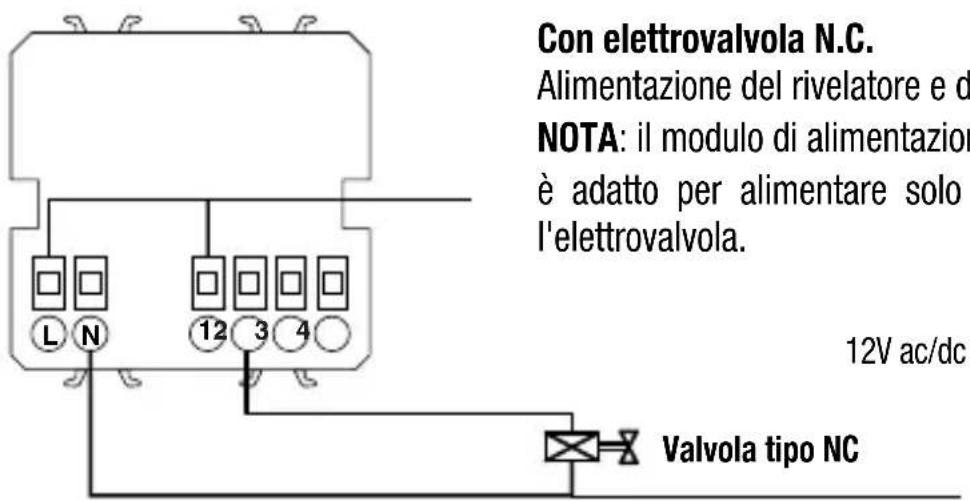

Con elettrovalvola N.C. Alimentazione del rivelatore e d NOTA: il modulo di alimentazioni è adatto per alimentare solo l'elettrovalvola. 12V ac/dc Valvola tipo NC

Con elettrovalvola N.C.

Alimentazione del rivelatore e dell'elettrovalvola a 12V. NOTA: il modulo di alimentazione GW 10-12-14 719 è adatto per alimentare solo il rivelatore e non l'elettrovalvola.

12V ac/dc

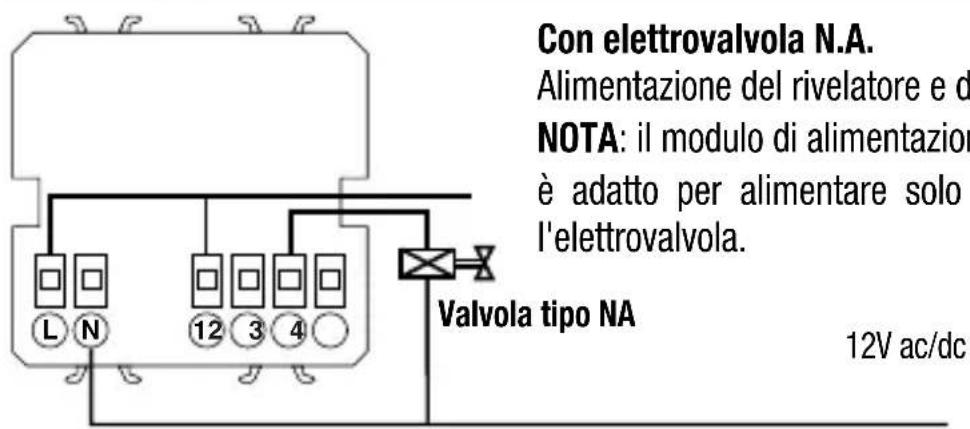

Con elettrovalvola N.A. Alimentazione del rivelatore e d NOTA: il modulo di alimentazioni è adatto per alimentare solo l'elettrovalvola. Valvola tipo NA 12V ac/dc

Con elettrovalvola N.A.

Alimentazione del rivelatore e dell'elettrovalvola a 12V. NOTA: il modulo di alimentazione GW 10-12-14 719 è adatto per alimentare solo il rivelatore e non l'elettrovalvola.

12V ac/dc

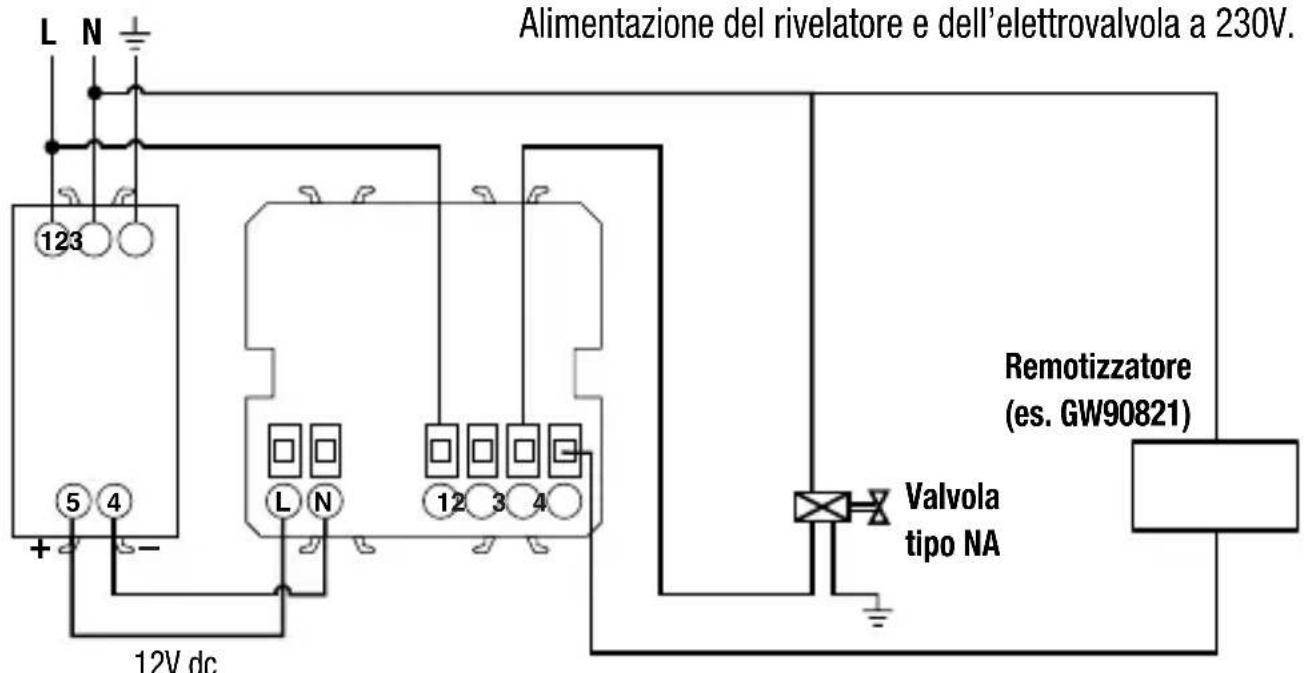

Alimentazione del rivelatore e dell'elettrovalvola a 230V. Remotizzatore (es. GW90821) Valvola tipo NA 12V dc L N 123 5 4 - L N 12 3 4 -

Alimentazione del rivelatore e dell'elettrovalvola a 230V.

ISTRUZIONI D'INSTALLAZIONE

Montaggio rivelatore

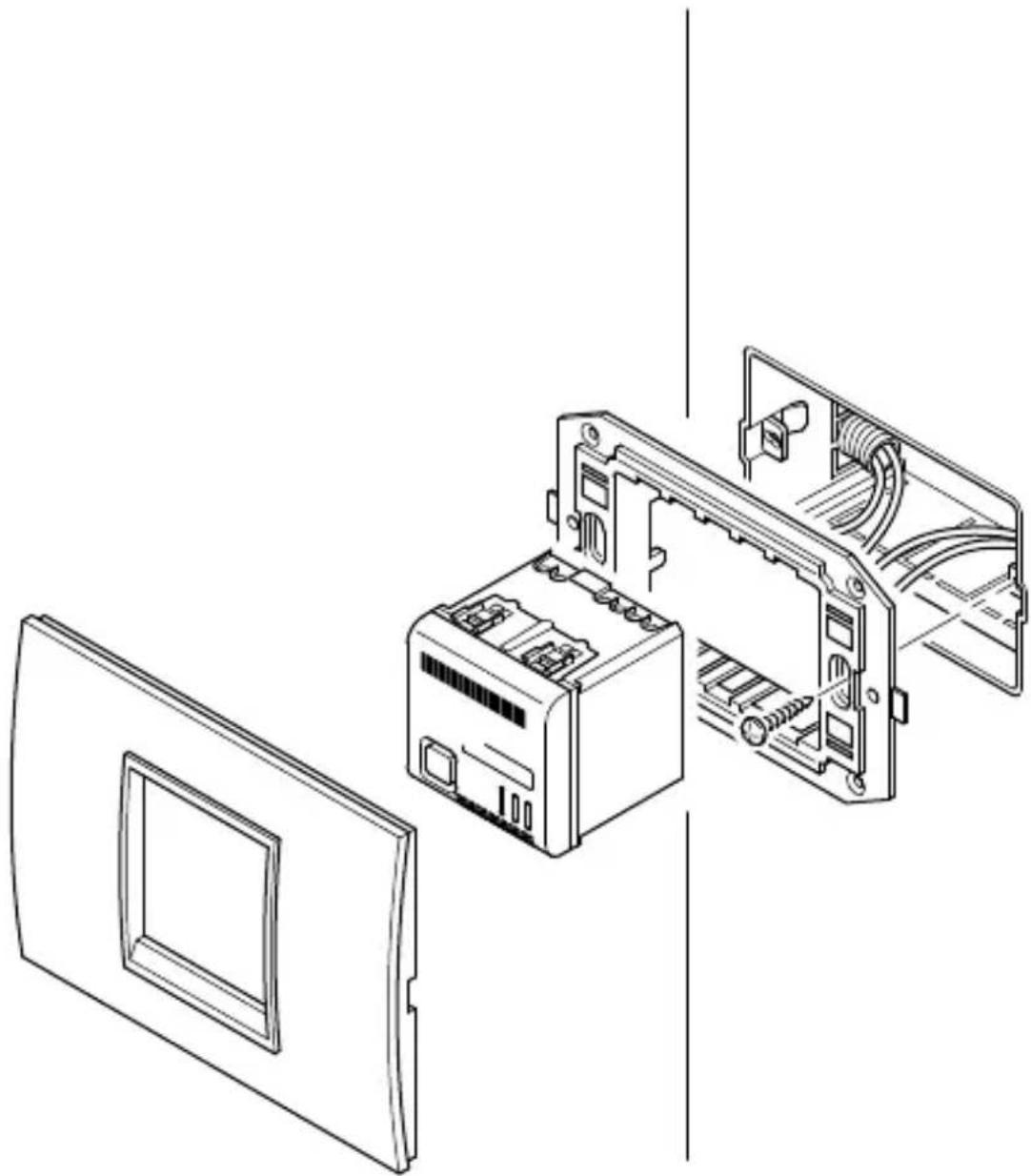

Il rivelatore va installato su supporti Chorus (minimo 2 moduli) e completato con placche di finitura (ONE, LUX o ART).

ISTRUZIONI D'INSTALLAZIONE

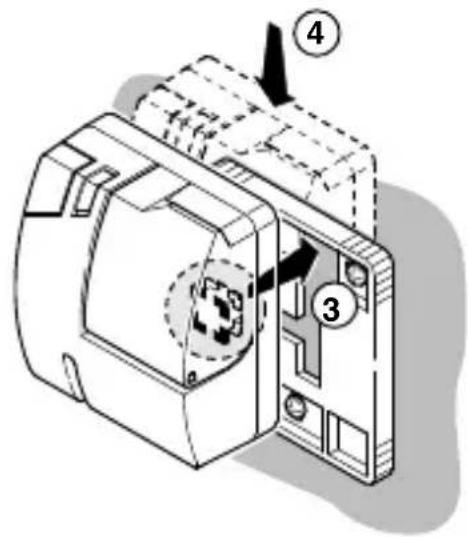

Montaggio sensore

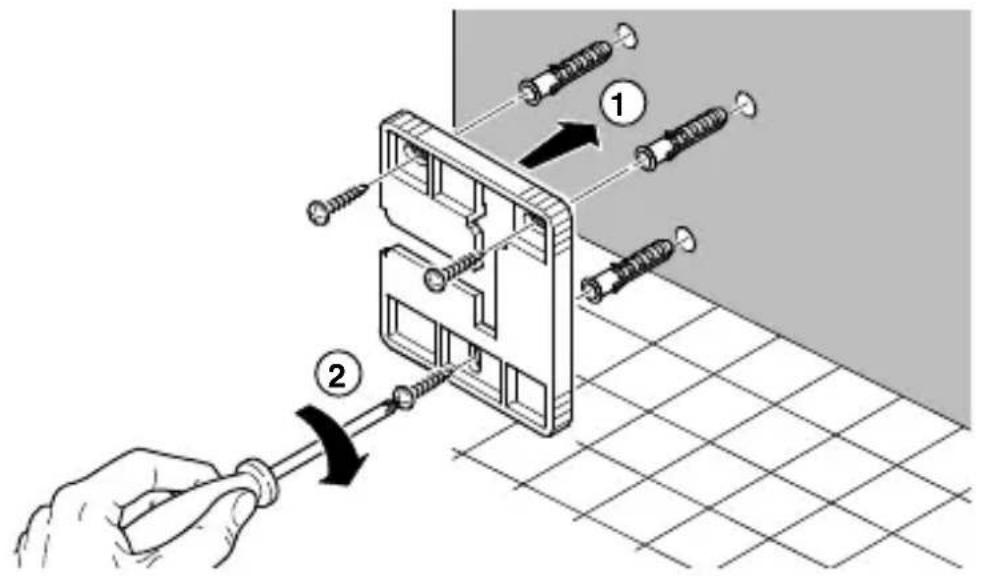

Il sensore va posizionata a filo del pavimento per meglio rivelare la presenza dei liquidi, in posizione tale che il LED sia visibile e il pulsante accessibile.

Prima di fissare a parete in modo definitivo il sensore, è consigliabile verificare il collegamento RF con il rivelatore. A tal fine è necessario effettuare la procedura di acquisizione sensori ed esecuzione test dalla posizione in cui verrà installata il sensore (vedi paragrafi successivi).

Doppia possibilità di fissaggio:

Dall'alto 3-4 Dal lato sinistro 3-4

NOTA: Alla prima alimentazione del prodotto o quando la comunicazione “sensore-rilevatore” è particolarmente DIFFICOLTOSA, è consigliabile in fase di installazione verificare più volte anche sullo stesso sensore la corretta comunicazione con il rilevatore (vedi procedura “test e identificazione sensore guasto”).

ISTRUZIONI D'IMPIEGO

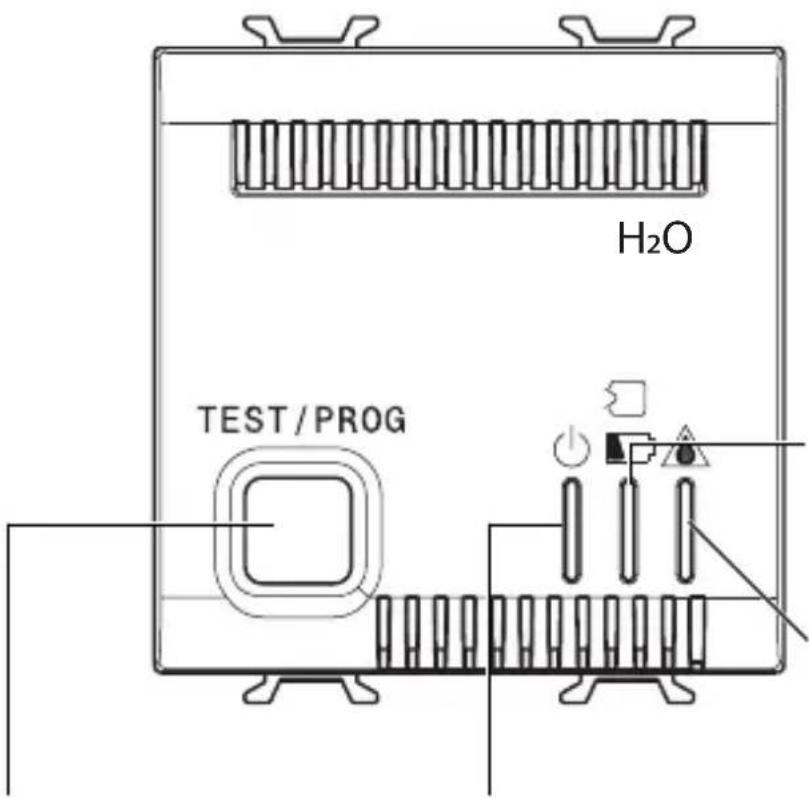

Descrizione comandi

Segnalazione di malfunzionamento o funzione programmazione

Led rosso.

Segnalazione di allarme.

Pulsante programmazione e tacitazione.

Led verde.

Segnalazione presenza tensione rete e funzione di test.

LEGENDA SEGNALAZIONI LUMINOSE

Led Acceso fisso

_ed Spento

d Lampeggiante

ISTRUZIONI D'IMPIEGO

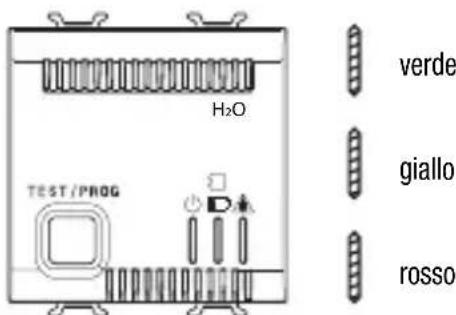

Segnalazioni luminose

Rivelatore alimentato e in condizione di normale funzionamento.

BIII/PPP H2O TEST/PROG

verde

giallo

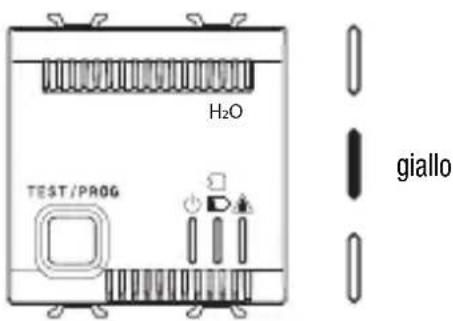

In caso di guasto, malfunzionamento o batteria scarica di un sensore, il led giallo lampeggia e viene attivato l'allarme acustico intermittente fino a quando non viene tacitato con la pressione del pulsante frontale o risolta l'anomalia.

H2O TEST/PRO0

verde

Test.

Dopo la pressione prolungata per circa 5 secondi del pulsante frontale, il led verde lampeggia.

ISTRUZIONI D'IMPIEGO

Segnalazioni luminose

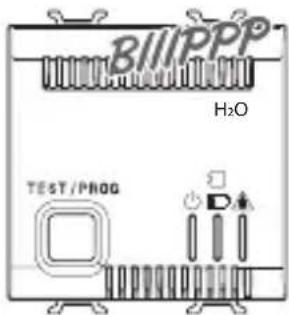

La pressione del pulsante per circa 5 secondi durante la fase di "test", comporta il passaggio alla fase di programmazione.

H2O TEST/PROG verde giallo rosso

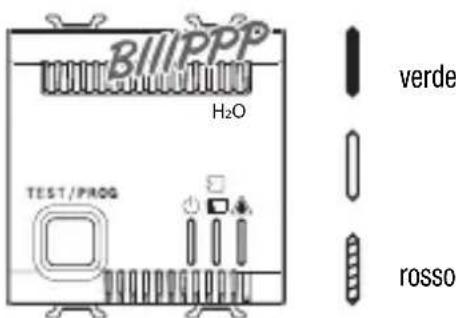

Esclusione rivelatore.

La pressione rapida del pulsante disabilita il rivelatore. Con una successiva pressione del pulsante, oppure in modo automatico dopo un intervallo di tempo di 24h, il rivelatore ritorna in servizio.

L'operazione è utile nei casi di manutenzione o nei casi di pulizia del locale al fine di evitare falsi allarmi.

BIII/PPP H2O TEST/PROG verde rosso

Allarme.

All'arrivo del segnale di allarme da un sensore, viene attivato l'allarme acustico ed il led rosso lampeggia.

In caso di allarme è necessario individuare la causa e provvedere alla sua eliminazione.

Modalità di funzionamento e segnalazioni

La presenza di alimentazione e quindi il funzionamento del rivelatore è indicato dal LED verde acceso fisso. In mancanza di alimentazione il rivelatore non funziona, ma tutti i parametri rimangono memorizzati. Al ripristino dell'alimentazione il sistema riparte automaticamente.

ACQUISIZIONE SENSORI

Per accedere alla modalità di acquisizione dei sensori è necessario tenere premuto il tasto del rivelatore per 5 secondi in modo che il LED verde lampeggi (funzione TEST); premere di nuovo il tasto per altri 5 secondi in modo che il LED giallo si accenda fisso (funzione PROGRAMMAZIONE).

Tenere premuto per circa 5 secondi il pulsante a bordo di ogni sensore per inviare il codice identificativo al rivelatore: un segnale sonoro (breve ma acuto) segnala l'avvenuta ricezione del sensore. Il numero massimo di sensori installabili è 5.

Per terminare la fase di PROGRAMMAZIONE e tornare in modalità operativa premere il tasto del rivelatore (nel caso vengano configurati 5 sensori, l'uscita dalla fase di programmazione è automatica subito in successione all'ultima configurazione).

La mancanza di segnali o di comandi per più di 3 minuti causa l'uscita automatica dalla funzione PROGRAMMAZIONE.

Non è possibile inserire più volte lo stesso sensore.

Ogni qualvolta si accede alla fase di PROGRAMMAZIONE vengono cancellati i sensori presenti e deve essere ripetuta l'operazione di acquisizione di tutti i sensori.

TEST E IDENTIFICAZIONE SENSORE GUASTO

Per identificare un sensore guasto (che quindi non trasmette) oppure per controllare l'efficienza del sistema, è necessario accedere alla funzione TEST tenendo premuto il tasto del rivelatore per 5 secondi (il LED verde lampeggia). Premere quindi in successione i singoli pulsanti presenti sui sensori: se Il sensore è perfettamente funzionante il rivelatore emette un segnale sonoro di avvenuta ricezione, in caso sensore guasto o con batteria scarica non viene emessa alcuna segnalazione.

La mancanza di segnali o di comandi per più di 3 minuti causa l'uscita automatica dalla funzione TEST.

ISTRUZIONI D'IMPIEGO

Modalità di funzionamento e segnalazioni

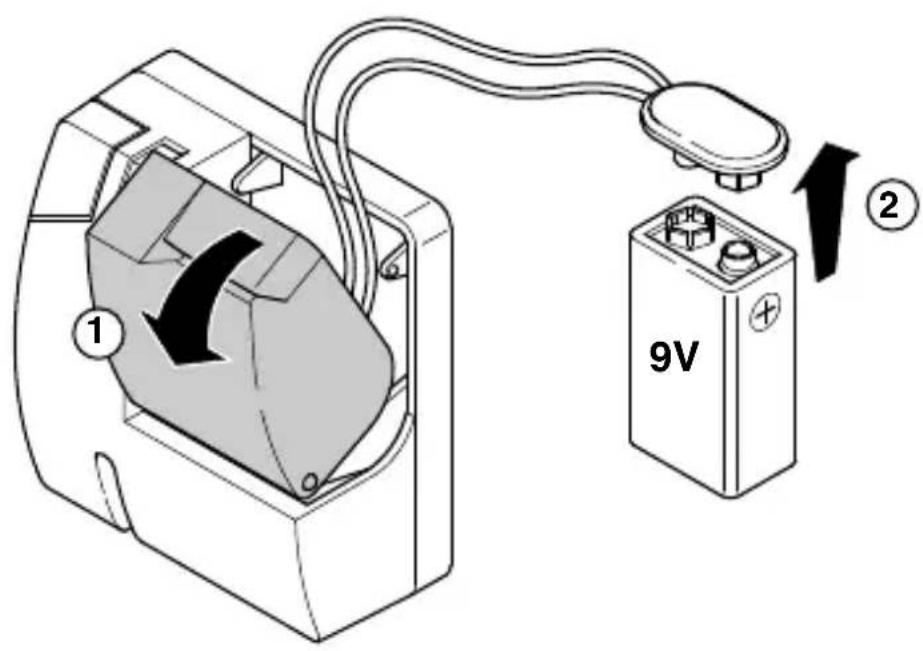

ALLARME BATTERIA SCARICA E SUO RIPRISTINO

La situazione di batteria scarica è segnalata sia dal LED (a bordo sensore) lampeggiante fino alla sostituzione della batteria, sia dal lampeggio del LED giallo a bordo del rivelatore e dalla contemporanea emissione di un suono lieve ad intermittenza (tipo cicalino) tacitabile solo con il tasto a bordo del rivelatore.

Il LED giallo del rivelatore continua a lampeggiare, anche dopo la tacitazione, fino alla sostituzione della batteria.

Per resettare l'allarme di batteria scarica è necessario, dopo la sostituzione della batteria, effettuare una prova del sensore in allarme accedendo alla funzione TEST oppure attendere al massimo 6 ore per il ripristino in automatico.

1 2 9V

Modalità di funzionamento e segnalazioni

ALLARME SENSORE GUASTO E SUO RIPRISTINO

Ogni 12 ore il sensore invia un segnale di presenza. Se il rivelatore non riceve il segnale, il LED giallo inizia a lampeggiare ed il buzzer emette un suono lieve ad intermittenza (tipo cicalino) tacitabile solo con la pressione del tasto a bordo del rivelatore.

Per individuare il sensore guasto e successivamente per resettare l'allarme sensore guasto (dopo aver ripristinato il dispositivo), è necessario effettuare una prova del sensore in allarme accedendo alla funzione TEST oppure attendere al massimo 6 ore per il ripristino in automatico.

Se il sensore guasto dovesse essere sostituito, è necessario riacquisire tutti i sensori (funzione PROGRAMMAZIONE).

La situazione di rivelatore in allarme è segnalata dal lampeggio del LED rosso e dall'emissione di un suono acuto e prolungato con un'intensità di circa 70dB (valore rilevato a 1 metro).

Il relè di uscita viene eccitato commutando i propri contatti NA/NC (e quindi chiusa l'elettrovalvola).

L'allarme viene tacitato premendo il tasto a bordo del rivelatore. Dopo la tacitazione, rimane la segnalazione visiva (LED rosso lampeggiante) ed il contattato del relè resta chiuso fintanto che il sensore continua a rilevare la presenza di acqua.

Se l'allarme allagamento non viene mai tacitato, il buzzer continua a suonare al massimo per 3 minuti mentre il relè ed il LED rosso lampeggiante rimangono attivi fintanto che vi è presenza di acqua.

REMOTIZZAZIONE

Per inviare messaggi di allarme via SMS utilizzare il remotizzatore GW90821.

Per le modalità di collegamento, fare riferimento al foglio d'istruzione del remotizzatore.

ISTRUZIONI D'IMPIEGO

Prescrizioni per un corretto impiego

• Non aprire né manomettere l'apparecchio: pericolo di scossa elettrica e malfunzionamenti.
• Per pulire l'apparecchio utilizzare solo un panno leggermente umido.

Consigli sul posizionamento

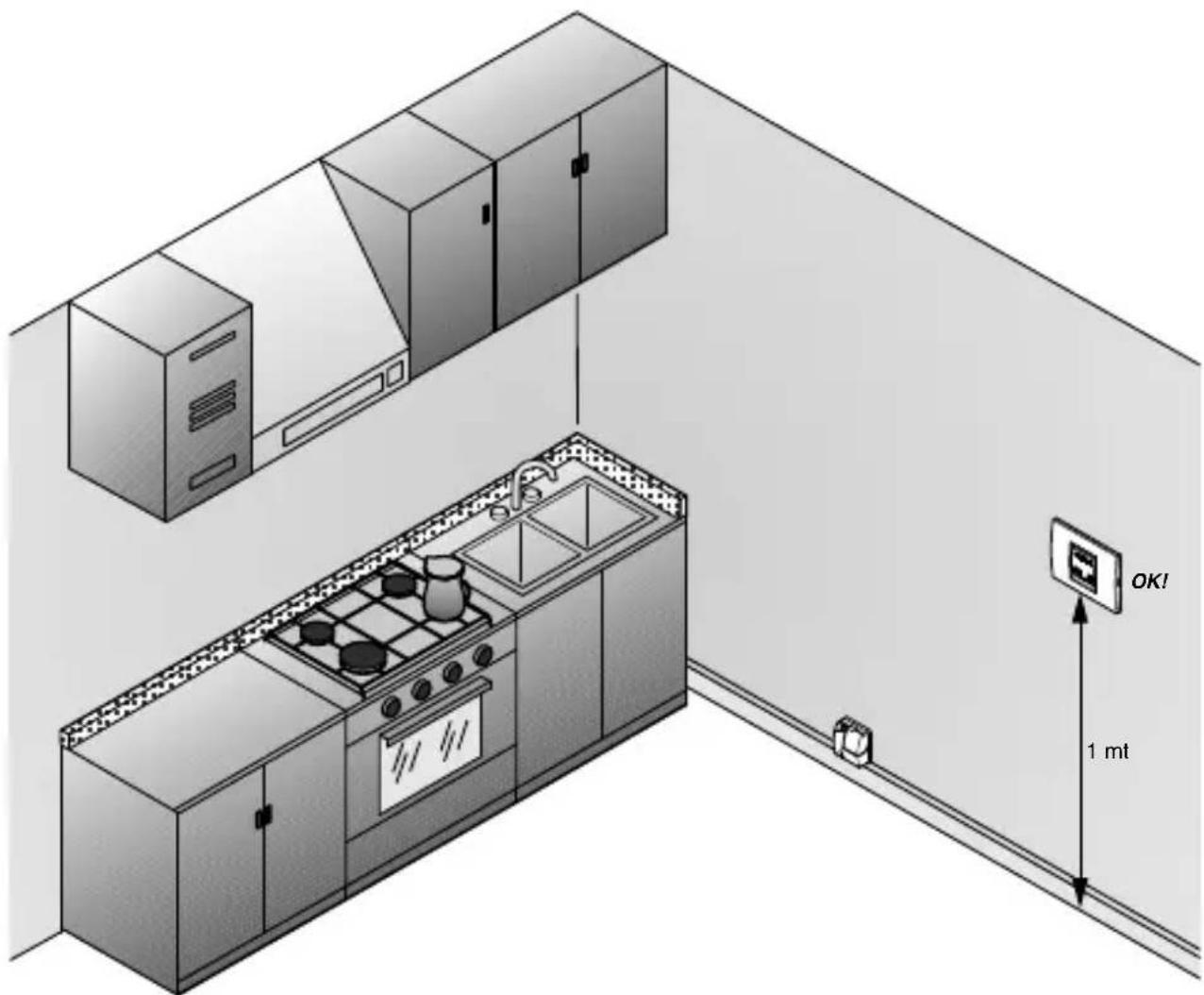

I rivelatori di acqua Chorus devono essere installati a circa 1mt dal piano di calpestio (altezza tipica degli apparecchi di comando).

Esempi di trasmissione del segnale

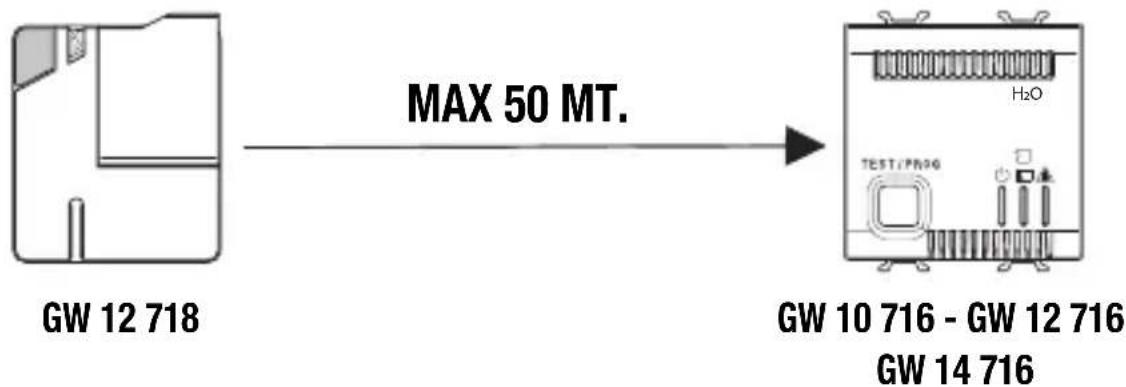

- Portata del sensore RF (in campo aperto)

ATTENZIONE:

Durante l'installazione dei vari rivelatori è importante verificare la corretta portata radio di ogni sensore verso il rivelatore.

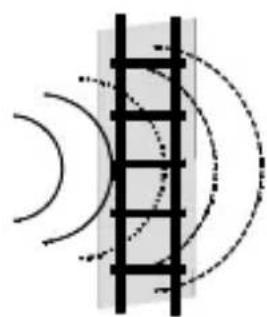

Attenuazioni e criticità dei segnali radio rispetto ai diversi materiali da costruzione:

con pareti in compensato, cartongesso o in tamburato...

...resa dal 100% al 90% della piena potenza

con pareti in mattoni pieni o mattoni forati...

...resa dal 95% al 65% della piena potenza

con pareti in cemento armato

...resa dal 70% al 10% della piena potenza

ISTRUZIONI D'IMPIEGO

Area di copertura

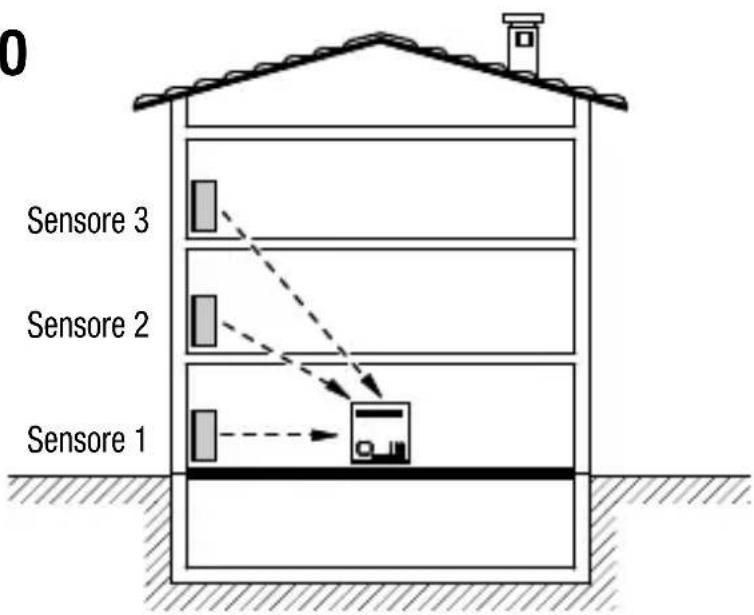

Schemi, esempi e consigli utili per l'installazione e la gestione dei dispositivi

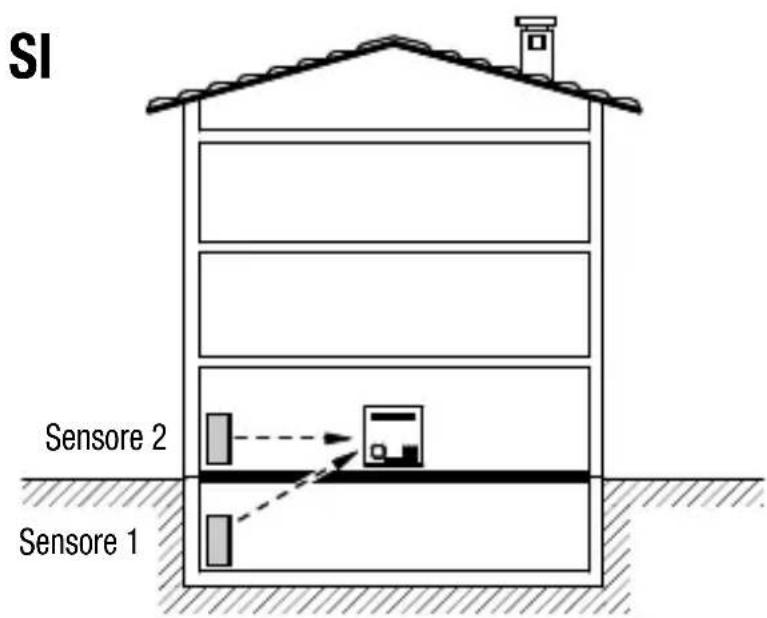

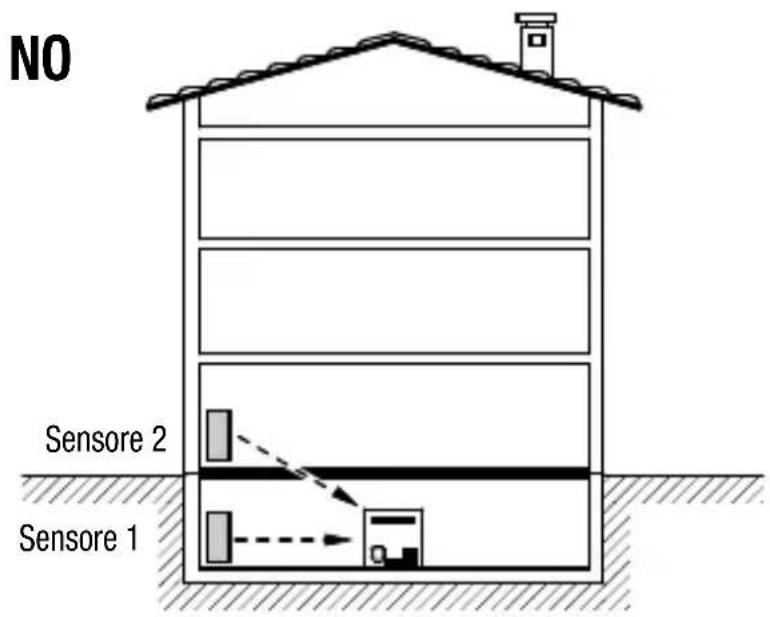

NO Sensore 2 Sensore 1

SI Sensore 2 Sensore 1

Nel caso l'impianto sia suddiviso su differenti piani, non installare il rivelatore nel piano interrato.

ISTRUZIONI D'IMPIEGO

Area di copertura

NO

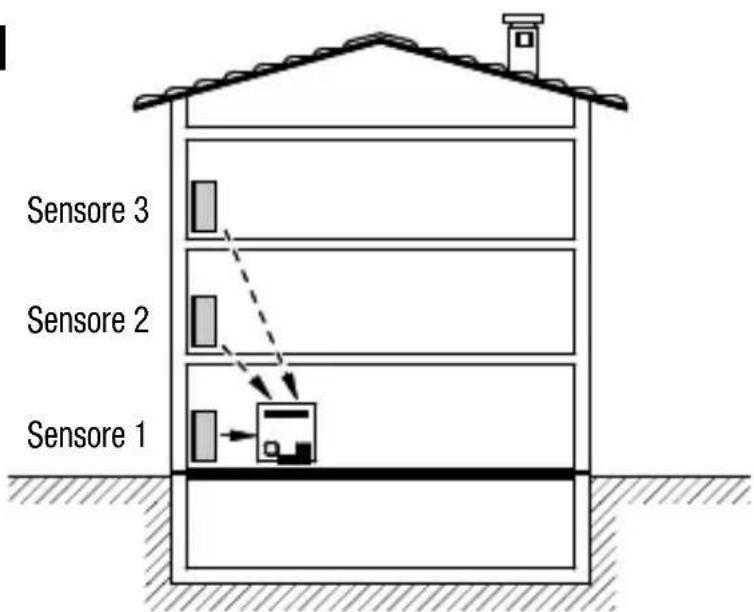

0 Sensore 3 Sensore 2 Sensore 1

SI

Sensore 3 Sensore 2 Sensore 1

Nel caso l'impianto sia suddiviso su differenti piani, cercare di posizionare il rivelatore sulla verticale dei sensori.

Area di copertura

Schemi, esempi e consigli utili per l'installazione e la gestione dei dispositivi

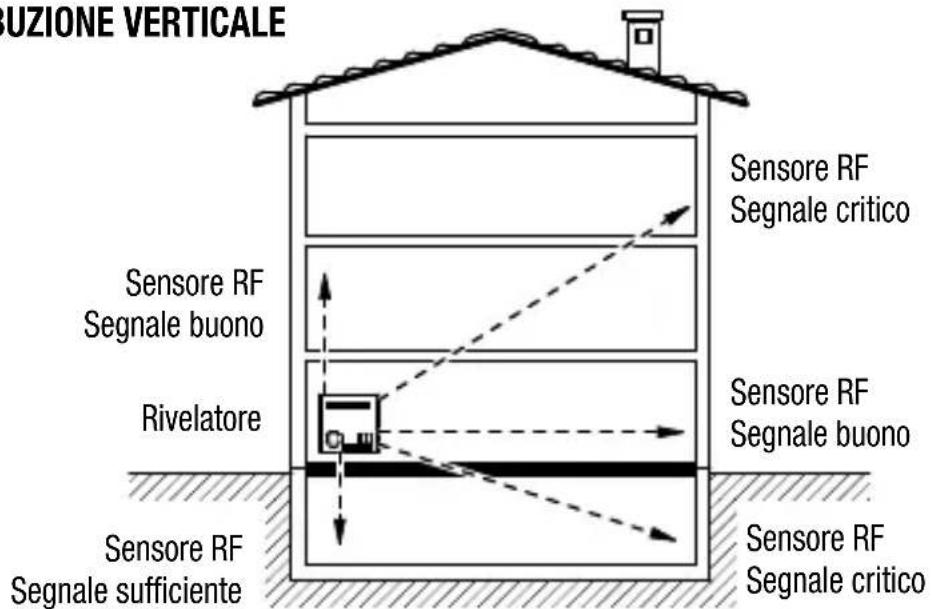

DISTRIBUZIONE VERTICALE

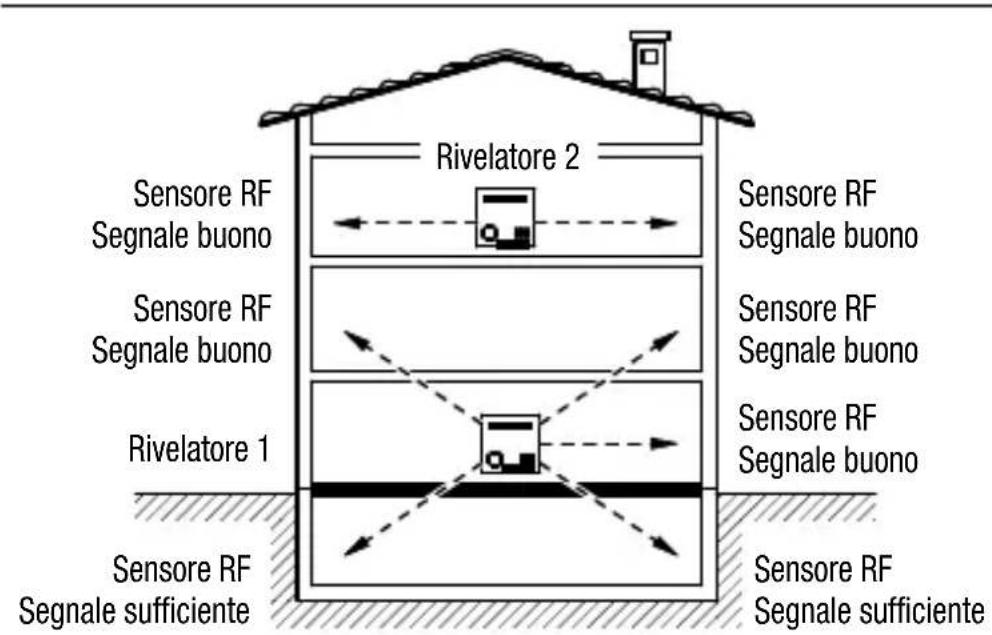

CUZIONE VERTICALE Sensore RF Segnale critico Sensore RF Segnale buono Rivelatore Sensore RF Segnale buono Sensore RF Segnale sufficiente Sensore RF Segnale critico

SOLUZIONE 1

Rivelatore 2 Sensore RF Segnale buono Sensore RF Segnale buono Rivelatore 1 Sensore RF Segnale sufficiente Sensore RF Segnale sufficiente Sensore RF Segnale buono Sensore RF Segnale buono Sensore RF Segnale buono Sensore RF Segnale sufficiente

SOLUZIONE 2

NOTA: In un impianto realizzato con più sensori RF collegate ad un unico rivelatore, verificare la corretta comunicazione tra i dispositivi; nel caso una o più sensori presentino difficoltà di comunicazione con il rivelatore è consigliabile installare più rivelatori nell'abitazione al fine di garantire una corretta copertura (soluzione 2)

ISTRUZIONI D'IMPIEGO

Area di copertura

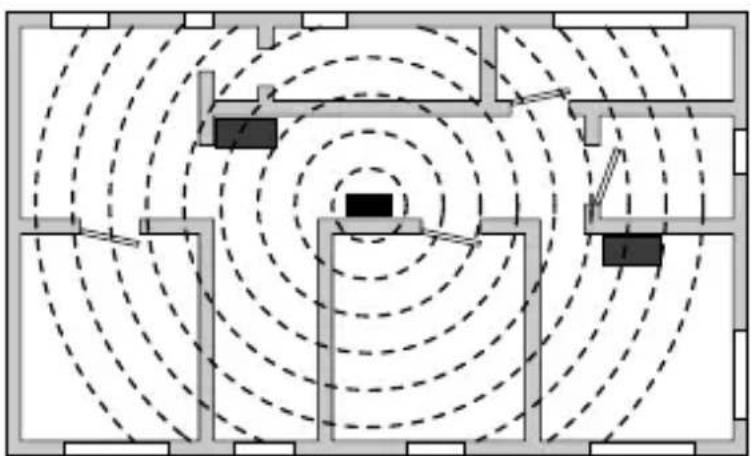

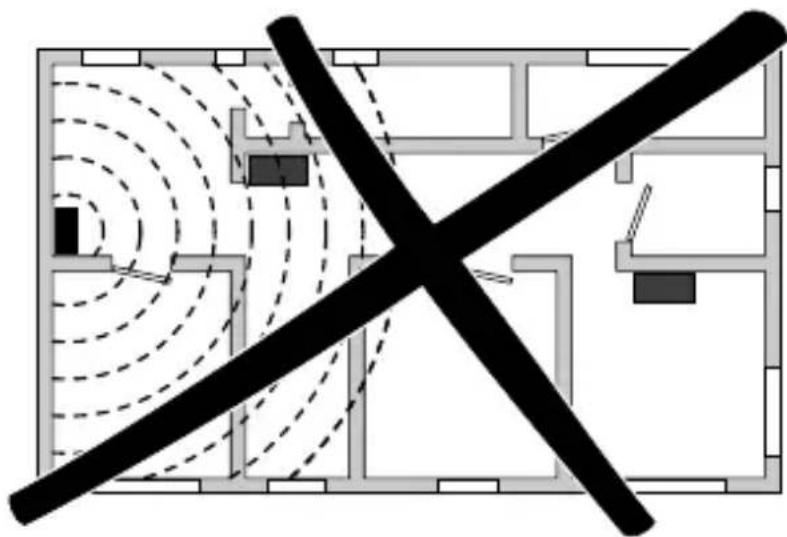

DISTRIBUZIONE ORIZZONTALE

Montando il rivelatore in posizione decentrata i sensori posizionate nella parte opposta della casa potrebbero essere troppo lontane e non trasmettere un buon segnale a causa degli impedimenti architettonici e/o strutturali.

Montando il rivelatore in posizione baricentrica rispetto ai sensori, si riduce la distanza tra i dispositivi, migliorando in questo modo la comunicazione.

ENGLISH

Water (H2O) detector + RF sensor
