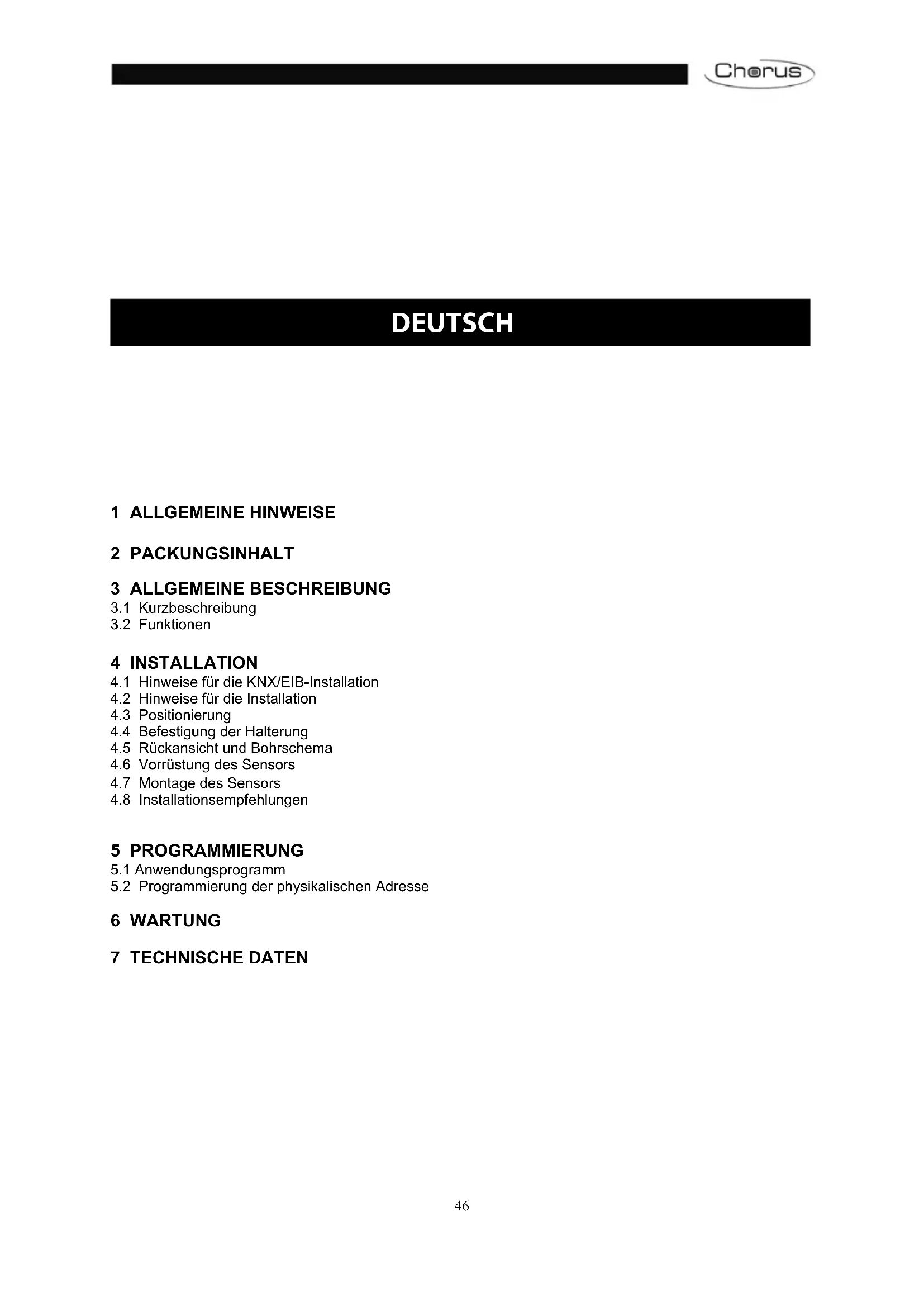

BEDIENUNGSANLEITUNG GW90883 Gewiss

1 ALLGEMEINE HINWEISE

2 PACKUNGSINHALT

3 ALLGEMEINE BESCHREIBUNG

3.1 Kurzbeschreibung

3.2 Funktionen

4 INSTALLATION

4.1 Hinweise für die KNX/EIB-Installation

4.2 Hinweise für die Installation

4.3 Positionierung

4.4 Befestigung der Halterung

4.5 Rückansicht und Bohrschema

4.6 Vorrüstung des Sensors

4.8 Installationsempfehlungen

5 PROGRAMMIERUNG

5.1 Anwendungsprogramm

5.2 Programmierung der physikalischen Adresse

6 WARTUNG

7 TECHNISCHE DATEN

1 ALLGEMEINE HINWEISE

Achtung!

Die Gerätesicherheit ist nur bei Beachtung der hier angeführten Anweisungen gewährleistet.

Diese müssen daher gelesen und aufbewahrt werden.

Das Produkt muss entsprechend der Norm CEI 64-8 für Geräte für die Anwendung im Wohnbereich oder ähnlichem in staubfreien Räumen installiert werden, in denen kein besonderer Schutz gegen das Eindringen von Wasser notwendig ist.

Der Vertrieb von GEWISS steht für Erklärungen und technische Informationen zu Verfügung.

Gewiss S.p.A. behält sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an dem in diesem Handbuch beschriebenen Produkt vorzunehmen.

2 PACKUNGSINHALT

Im Lieferumfang des KNX-Wind- und Regensensors sind die folgenden Komponenten enthalten:

1 KNX-Wind- und Regensensor
2 Schneckengewinde-Schellen
1 Installationshandbuch

3 ALLGEMEINE BESCHREIBUNG

3.1 Kurzbeschreibung

Der kombinierte Wind- und Regensensor misst die Windgeschwindigkeit, erhebt den Niederschlag (Regen oder Schnee, nicht jedoch Nebel oder Tau) und übermittelt die Werte an das KNX-System.

Er verfügt über 3 Ausgangskommunikationsobjekte vom Typ On/Off, die mit drei einstellbaren Schwellen für die Windgeschwindigkeit verknüpft werden können, und 1 Ausgangskommunikationsobjekt vom Typ On/Off für die Anzeige des Niederschlags. Außerdem verfügt er über zusätzliche logische AND/OR-Schnittstellen. Im Gehäuse der Vorrichtung befinden sich die Sensoren und die Elektronik für den Anschluss des KNX-Busses.

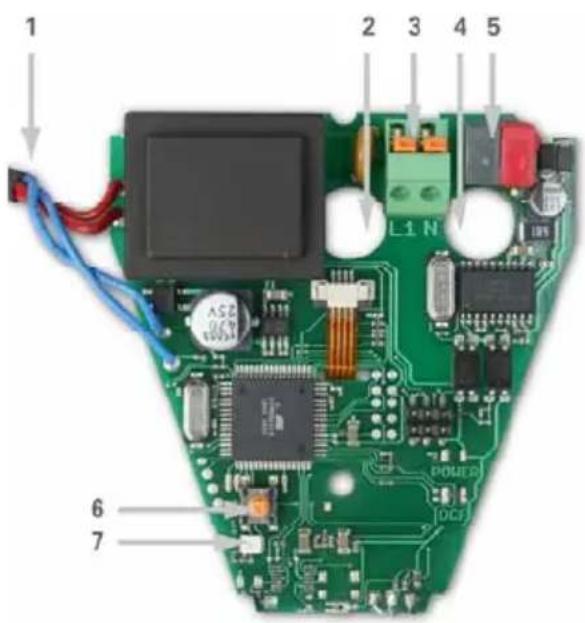

1 2 3 4 5 L1 N POWER DCJ 6 7

1. Anschlusskabel an den Regensensor, am Deckel montiert
2. Öffnung für den Durchgang des 230VAC-Stromkabels
3. 230VAC-Speiseklemme, anschließbarer Leiterquerschnitt max. 1,5mm ^4
4. Öffnung für den Durchgang des KNX-Buskabels
5. KNX-Busklemme
6. KNX-Programmiertaster
7. KNX-Programmierled

3.2 Funktionen

• Regenerhebung: Mit dem entsprechenden Sensor analysiert das Gerät die Leitfähigkeit des Regenwassers und mit dem eingebauten Heizwiderstand erhebt es umgehend das Ende des Niederschlags.
• Windmessung: Die Messung der Windstärke erfolgt elektronisch, lautlos und zuverlässig auch bei Hagel und Temperaturen unter Null. Der Sensor erhebt auch eventuelle Luftturbolenzen und Aufwind.
• Schaltausgänge: 4 Kommunikationsobjekte, von denen 3 mit der Messung der Windgeschwindigkeit verknüpft sind und einstellbare Schwellen haben (die Schwellenwerte können durch Parameter oder durch Kommunikationsobjekte eingestellt werden).
• Logische Operationen: Es stehen 8 AND- und 8 OR-Schnittstellen zu Verfügung, von denen jede maximal vier Eingänge unterstützt. Die Werte der Schaltausgänge können direkt als logische Eingänge benutzt werden. Der Ausgang jeder logischen Schnittstelle kann ein Kommunikationsobjekt mit 1bit oder 2 Objekte mit 1byte senden.

4 INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich von Fachpersonal unter Einhaltung der geltenden Vorschriften und der Richtlinien für KNX/EIB-Installationen vorgenommen werden.

4.1 Hinweise für die KNX/EIB-Installation

1. Die Länge der Busleitung zwischen dem KNX-Sensor und dem Netzgerät darf 350 Meter nicht überschreiten.
2. Die Länge der Busleitung zwischen dem KNX-Sensor und dem am weitesten entfernten KNX/EIB-Gerät darf 700 Meter nicht überschreiten.
3. Um ungewollte Signale und Überspannungen zu vermeiden, Schleifenbildungen so weit wie möglich unterlassen.
4. Einen Abstand von mindestens 4 mm zwischen den einzeln isolierten Kabeln der Busleitung und denen der Stromleitung einhalten.

Bus ≥ 4 mm 230 V

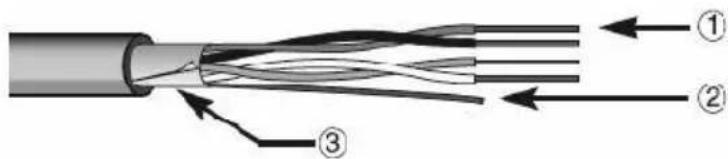

5. Den Schirmbeidraht nicht beschädigen

ACHTUNG: Die nicht benutzten Bus-Signalkabel und der Beidraht dürfen niemals unter Strom stehende Elemente oder den Erdungsleiter berühren!

4.2 Hinweise für die Installation

Die Installation, die Inspektion, die Inbetriebnahme und die Fehlersuche/-behebung des Sensors dürfen nur von Fachpersonal durchgeführt werden.

Das Gerät wurde ausschließlich für einen sachgemäßen Gebrauch konzipiert. Jedwede nicht sachgemäße Umrüstung oder die Nichteinhaltung der Anweisungen führt zum Verfall der Garantie und macht jedwede Reklamation nichtig.

Der Sensor darf erst nach der korrekten Montage und dem Abschluss aller vorgesehenen Installations- und Startup-Arbeiten aktiviert werden.

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung abtrennen, bevor das Gerät an das Stromnetz angeschlossen wird!

Für die Anschlusspläne wird auf die folgenden Beispiele verwiesen.

1. Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den schwarzen Leiter an die schwarze Klemme (-) anschließen.

An den Busverteiler können bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme).

1. Anschluss Busgerät

2. Anschluss Buskabel

3. Den Schirm, den Beidraht und die restlichen, nicht benötigten, weißen und gelben Leiter des Buskabels abisolieren (falls ein Buskabel mit 4 Leitern benutzt wird).

4.3 Positionierung

Für die Montage eine Position wählen, in der der Sensor die Windstärke und den Niederschlag unbeeinträchtigt erheben kann. Unter dem Sensor muss ein Freiraum von mindestens 60 cm vorgesehen werden, um die korrekte Messung des Winds zu gestatten und eine eventuelle Schneansammlung zu vermeiden.

Der Raum über dem Sensor muss frei von Hindernissen sein, von denen nach Ende des Niederschlags Wasser heruntertropfen könnte.

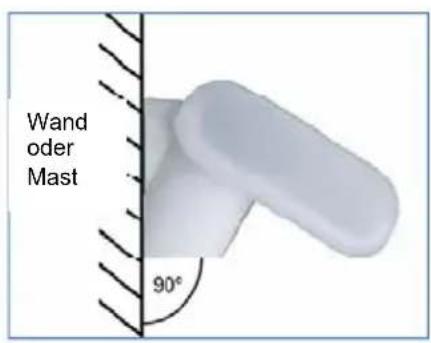

Wand oder Mast 90°

Der Sensor muss senkrecht an einer Wand oder einem Mast montiert werden.

Waagrecht

Der Sensor muss in der Querrichtung horizontal (waagerecht) montiert sein.

4.4 Befestigung der Halterung

Der Sensor wird mit einer Wand- oder Masthalterung geliefert.

Die Halterung senkrecht an einer Wand oder einem Mast befestigen.

Bund

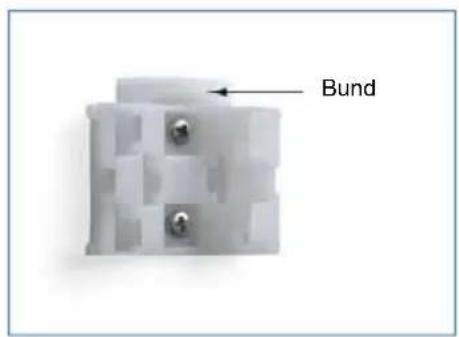

Wandmontage: Flacher Teil an der Wand, Teil mit vorstehendem Bund nach oben gerichtet.

Bund

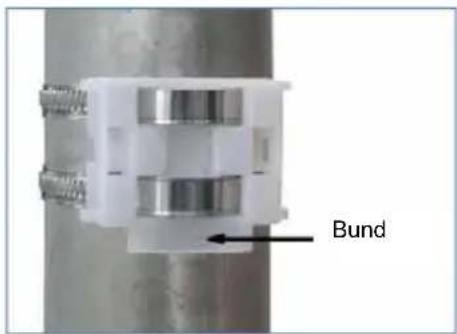

Mastmontage: Gekrümmter Teil am Mast, Bund nach unten gerichtet.

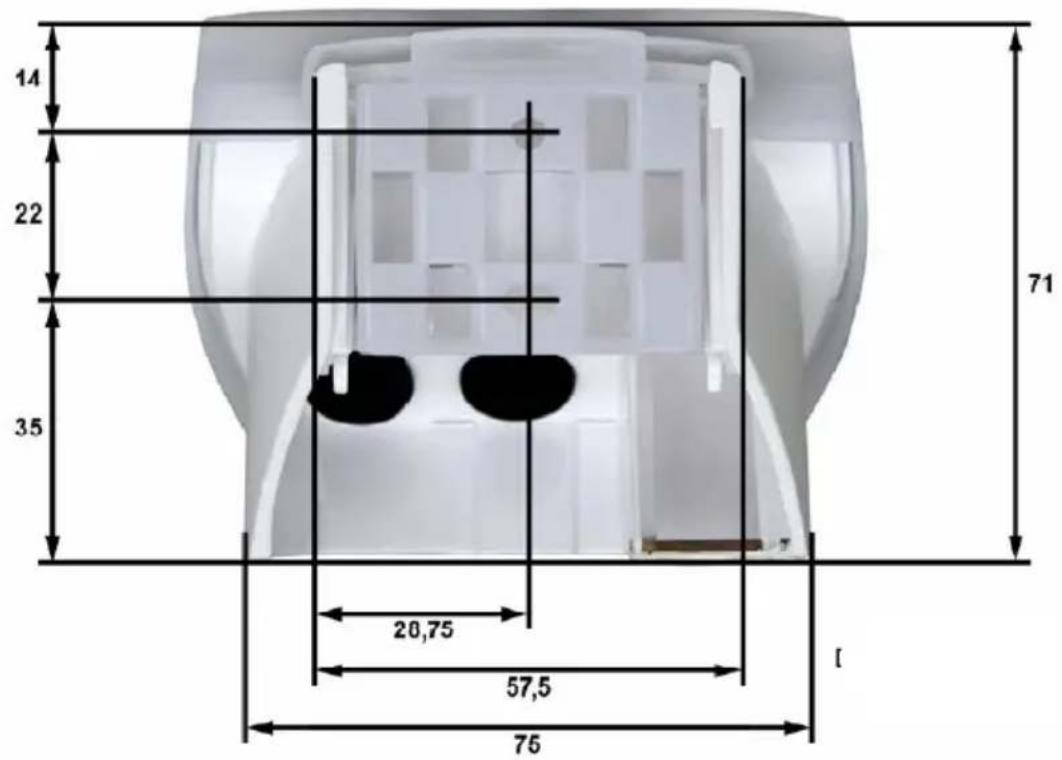

4.5 Rückansicht und Bohrschema

14 22 35 71 20,75 57,5 75

Abmessungen in mm

Abmessungen der Gehäuserückseite mit Bügel. Änderungen zwecks Verbesserungen vorbehalten.

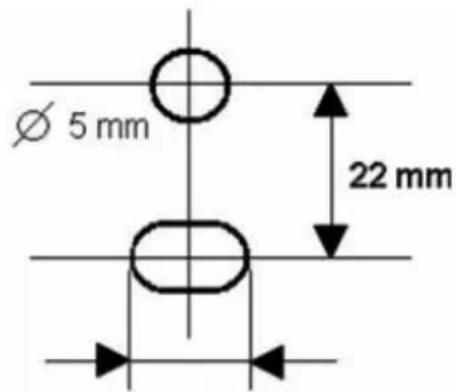

Ø 5 mm 22 mm

Bohrschema

Verschließbare Öffnung 7,5 x 5 mm

4.6 Vorrüstung des Sensors

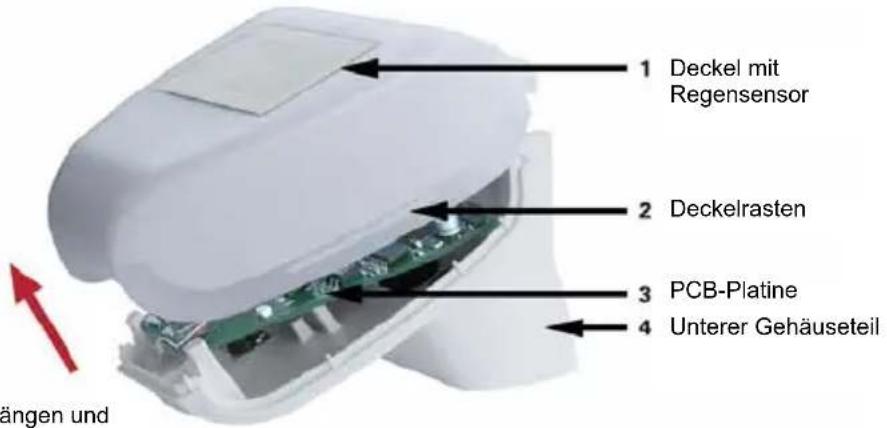

1 Deckel mit Regensensor 2 Deckelrasten 3 PCB-Platine 4 Unterer Gehäuseteil ängen und

Den Deckel aushängen und entfernen, indem man ihn nach unten zieht

Der Deckel des Geräts verfügt links und rechts entlang der unteren Kante über Rasten (siehe Abbildung).

Den Deckel vorsichtig entfernen, um das Anschlusskabel zwischen der PCB-Platine und dem auf dem Deckel montierten Regensensor nicht abzureißen.

Das Kabel für die Versorgung und den Busanschluss durch die Gummidichtung auf der Unterseite des Sensors schieben und den KNX-Bus an die vorgesehenen Klemmen anschließen.

Das Gehäuse schließen, indem der Deckel wieder auf dem Unterteil angebracht wird.

Der Deckel muss rechts und links perfekt einrasten, dabei muss man ein deutliches "Klicken" hören.

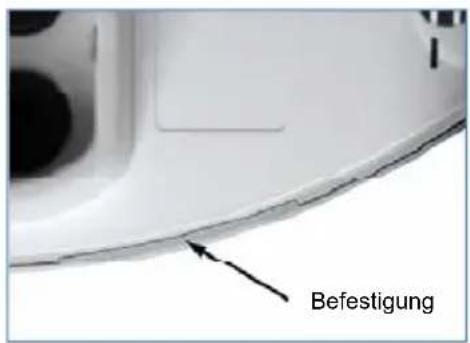

Befestigung

Sicherstellen, dass der Deckel und der Unterteil wirklich miteinander verbunden sind.

Diese Abbildung zeigt den geschlossenen Sensor von unten.

Das Gehäuse von oben in die befestigte Halterung drücken.

Die vorstehenden Teile auf der Halterung müssen in den Führungen des Gehäuses einrasten.

4.8 Installationsempfehlungen

Nach der Versorgung des Sensors muss zirka 60 Sekunden lang gewartet werden, bevor die Windstärke abgelesen wird und daher der Wert der Schaltausgänge auf dem Bus gesendet wird.

5 PROGRAMMIERUNG

5.1 Anwendungsprogramm

Das Anwendungsprogramm kann von der Internetseite www.gewiss.com heruntergeladen werden. Genauere Informationen zu den Konfigurationsparametern und ihren Werten sind im Technischen Handbuch enthalten.

5.2 Programmierung der physikalischen Adresse

1. Das Gerät über den Bus speisen.
2. Den Programmiertaster drücken, damit die physikalische Adresse von ETS in den KNX-Sensor geladen werden kann.
   Damit das Gerät über ETS konfiguriert werden kann, muss sowohl die Hauptspeisung als auch die KNX-Busspeisung vorhanden sein.

6 WARTUNG

Der Sensor muss regelmäßig zweimal jährlich auf Verschmutzung kontrolliert und ggf. gereinigt werden. Um den Sensor zu entfernen, einfach gegen den Befestigungswiderstand nach oben ziehen. Den Sensor nicht öffnen, falls es regnet oder irgendwie Wasser eindringen könnte: auch wenige Tropfen können das Elektroniksystem beschädigen.

ACHTUNG: Für alle Wartungs- und Reinigungsarbeiten die Netzspannung unterbrechen!

7 TECHNISCHE DATEN

Gehäuse: Kunststoffmaterial

Farbe: Weiß

Montage: Wand oder Mast

Schutzart:IP44

Abmessungen: 96 × 77 × 118 (L × H × T, mm)

Gewicht:240 g

Betriebstemperatur: Betrieb -30...+50°C

Versorgung:230Vac

Aufnahme: max. 20mA, mit Restwelligkeit 10%

Busversorgung: KNX-Busspannung

Aufnahme KNX-Bus: 8mA

Datensteckverbinder Ausgang:KNX-Standard

Typ BCU: im Mikrocontroller integriert

Typ PEI: 0

Gruppenadressen: max. 254

Zuordnungen: max. 255

Kommunikationsobjekte: 81

Heizung Regensensor: 1,2W

Arbeitsbereich Windsensor:0...70 m/s

Auflösung: <10% des gemessenen Werts

Genauigkeit:±25% bei 0...15 m/s mit einem Neigungswinkel von 45° bei Mastmontage

Für die Bewertung der elektromagnetischen Verträglichkeit des Produkts wurden die folgenden Standards berücksichtigt:

Transiente Emissionen:

• EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26) (Schwellenkategorie:B)
• EN 50090-2-2:1996-11 + A1:2002-01 (Schwellenkategorie:B)
• EN 61000-6-3:2001 (Schwellenkategorie:B)

Störfestigkeit:

• EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26)
• EN 50090-2-2:1996-11 + A1:2002-01
• EN 61000-6-1:2004

Das Produkt wurde von einem akkreditierten EMV-Prüflabor auf die Einhaltung der oben genannten Standards getestet.
