1 ALLGEMEINE HINWEISE

2 PACKUNGsinHALT

3 ALLGEMEINE BESCHREIBUNG

3.1 Kurzbeschreibung
3.2 Funktionen

4 INSTALLATION

4.1 Hinweise für die KNX/EIB-Installation
4.2 Hinweise für die Installation
4.3 Positionierung
4.4 Befestigung der Halterung
4.5 Rückansicht und Bohrschema
4.6 Vorrüstung des Sensors
4.7 Montage des Sensors

5 PROGRAMMIERUNG

5.1 Anwendungsprogramm
5.2 Programmierung der physikalischen Adresse

6 WARTUNG

7 TECHNISCHE DATEN

1 ALLGEMEINE HINWEISE

Achtung!

Die Gerätesicherheit ist nur bei Beachtung der hier angeführten Anweisungen gewährleistet.

These müssen dazu gelesen und aufbewahrt werden.

Das Produkt muss entsprechend der Norm CEI 64-8 für Geräte für die Anwendung im Wohnbereich oder ähnlichem in staubfrei Räumen installiert werden, in denen kein besonderer Schutz gegen das Eindringen von Wasser notwendig ist.

Der Vertrieb von GEWISS steht fur Erklarungen und technische Informationen zu Verflugung.

Gewiss S.p.A. besteht sich das Recht vor, jederzeit und ohne Vorankündigung Änderungen an dem in dieser Handbuch beschriebenen Produkt vorzunehmen.

2 PACKUNGsinHALT

Im Lieferumfang des KNX-Regensensors sind die folgenden Komponenten enthalten:

1 KNX-Regensensor
2 Schneckengewinde-Schellen
1 Installationshandbuch

3 ALLGEMEINE BESCHREIBUNG

3.1 Kurzbeschreibung

Der Regensensor erhebt den atmosphärischen Niederschlag (Regen oder Schnee, nicht jedoch Nebel oder Tau) und übermittelt diesen Zustand an das KNX-System.

Er verfügbar über 1 Ausgangskommunikationsobjekt vom Typ On/Off und zusätzliche logische AND/OR-Schnittstellen.

Im Gehäuse der Vorrichtung befinden sich der Sensor und die Elektronik für den Anschluss des KNX-Busses.

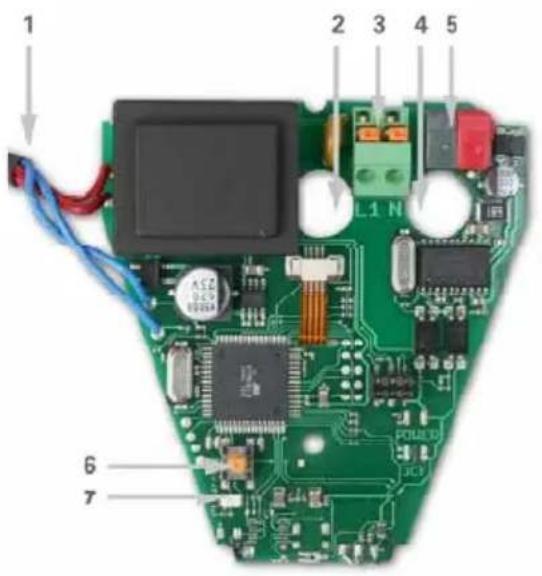

1. Anschlusskabel an den Regensensor, am Deckel montiert
2. Öffnung für den Durchgang des 230VAC-Stromkabels
3. 230VAC-Speiseklemme, anschließbarer Leiterquerschnitt max. 1,5mm^3
4. Öffnung für den Durchgang des KNX-Buskabels
5. KNX-Busklemme
6. KNX-Programmiertaster
7. KNX-Programmierled

3.2 Funktionen

Regenerhebung:

Mit dem entsprechenden Sensor analysiert das Gerät die Leitfähigkeit des Regenwassers und mit dem eingebauten Heizwiderstand erhebt es umgehend das Ende des Niederschlags.

Schaltausgabe:

1 Kommunikationsobjekt vom Typ On/Off.

• Logische Operationen:

Es stehen 4 AND- und 4 OR-Schnittstellen zu Verfugung, von denen jeder maximal vier Eingänge unterstützt. Der Wert des Schaltausgangs kann direkt als logischer Eingang benutzt werden. Der Ausgang jeder logischen Schnittstelle kann ein Kommunikationsobjekt mit 1bit oder 2 Objekte mit 1byte senden.

4 INSTALLATION

ACHTUNG: Die Installation des Geräts darf ausschließlich von Fachpersonal unter Einhaltung der geltenden Vorschriften und der Richtlinien für KNX/EIB-Installationen vorgenommen werden.

4.1 Hinweise für die KNX/EIB-Installation

1. Die Länge der Busleitung zwischen dem KNX-Regensensor und dem Netzgerätarf 350 Meter nicht überschreiben.
2. Die Länge der Busleitung zwischen dem KNX-Regensensor und dem am weitesten entfernten KNX/EIB-Gerätarf 700 Meter nicht überschreiben.
3. Um ungewolte Signale und Überspannungen zu vermeiden, Schleifenbildungen so welt wie möglich unterlassen.

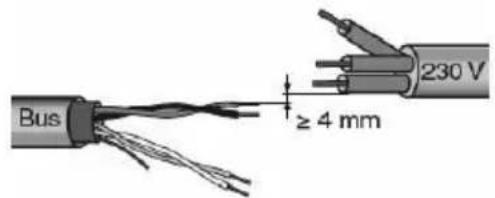

4. Einen Abstand von mindestens 4mm zwischen den einzeln isolierten Kabeln der Busleitung und denen der Stromleitung einhalten.

5. Den Schirmbeidraht nicht beschädigen

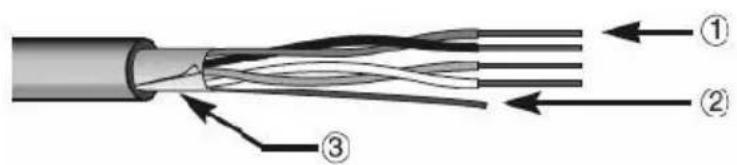

1. Buskabel
2. Beidraht
3. Schirm

ACHTUNG: Die nicht benutzten Bus-Signalkabel und der Beidraht)dürfen niemals unter Strom stehende Elemente oder den Erdungsleiter berühren!

4.2 Hinweise für die Installation

Die Installation, die Inspektion, die Inbetriebnahme und die Fehlersuche/-behebung des Regensensors)durfen nur von Fachpersonal durchgeführt werden.

Das Gerät wurde ausschließlich für einen sachgemäßigen Gebrauch konzipiert. Jedwede nicht sachgemäße Umrüstung oder die Nichteinhaltung der Anweisungen führt zum Verfall der Garantie und macht jeder Reklamation wichtig.

Der Regensensorarf erst nach der korrekten Montage und dem Abschluss aller vorgesehenen Installations- und Startup-Arbeiten aktiviert werden.

Elektrische Anschlüsse

ACHTUNG: Die Netzspannung abtrennen, bevor das Gerät an das Stromnetz angeschlossen wird!

Für die Anschlusspläne wird auf die folgenden Beispiele verwiesen.

1. Den roten Leiter des Buskabels an die rote Klemme (+) des Verteilers und den Schwarzen Leiter an die Schwarze Klemme (-) anschließen.

An den Busverteiler konnen bis zu 4 Busleitungen angeschlossen werden (Leiter derselben Farbe an der gleichen Klemme).

1. Anschluss Busgerät

2. Anschluss Buskabel

3. Den Schirm, den Beidraht und die restlichen, nicht benotigten, weiß und gelben Leiter des Buskabels abisolieren (falls ein Buskabel mit 4 Leitern benutzt wird).

4.3 Positionierung

Für die Montage eine Position wahlen, in der der Regensensor den Niederschlag unbeeintrachtigt erheben kann. Der Raum über dem Sensor muss frei von Hindernissen sein, von denen nach Ende des Niederschags Wasser heruntertropfen konnte.

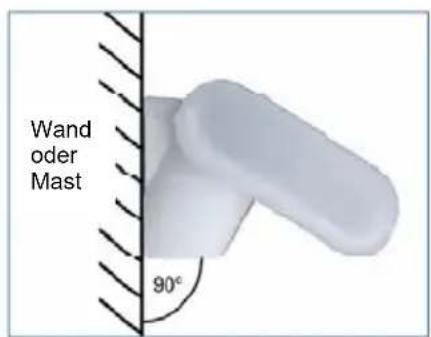

Der Regensensor muss senkrecht an einer Wand oder einem Mast montiert werden.

Der Regensensor muss in der Querrichtung horizontal (waagerecht) montiert sein.

4.4 Befestigung der Halterung

Der Regensensor wird mit einer Wand- oder Masthalterung gefelwert.

Die Halterung senkrecht an einer Wand oder einem Mast befestigen.

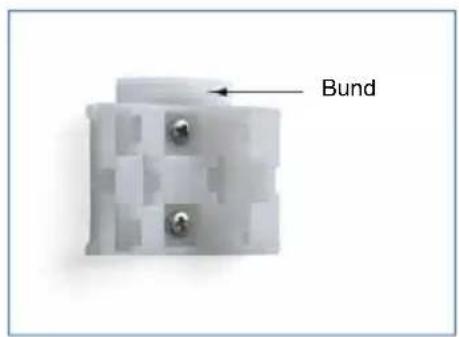

Wandmontage:Flacher Teil an der Wand, Teil mit vorstehendem Bund nach oben gerichtet.

Mastmontage:Gekrummter Teil am Mast,Bund nach unter gerichtet.

4.5 Rückansicht und Bohrschema

Abmessungen in mm

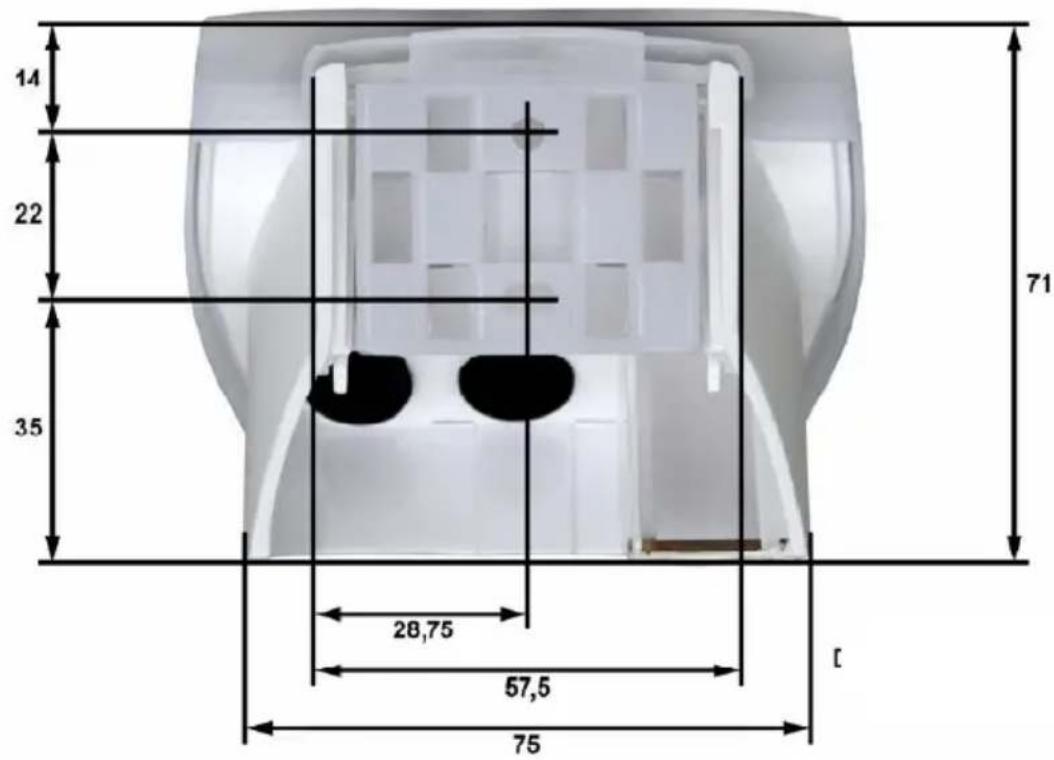

Abmessungen der Gehäuserückseite mit Bugel.

Änderungen zwecks Verbesserungen vorbehalten.

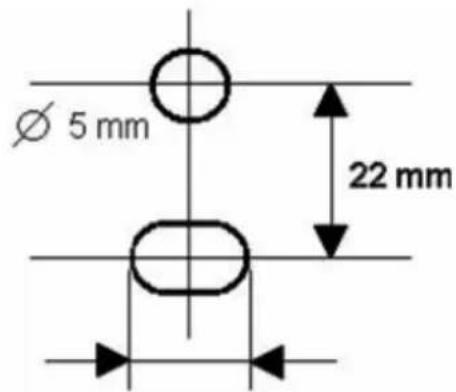

Bohrschema

Verschließbare Öffnung 7,5 x 5 mm

4.6 Vorrüstung des Sensors

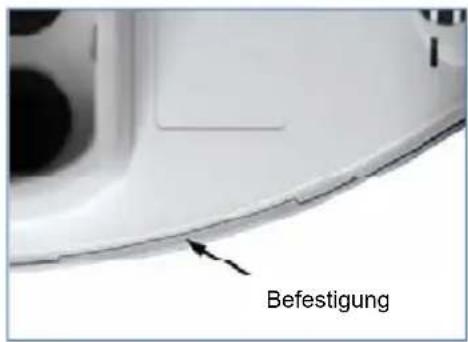

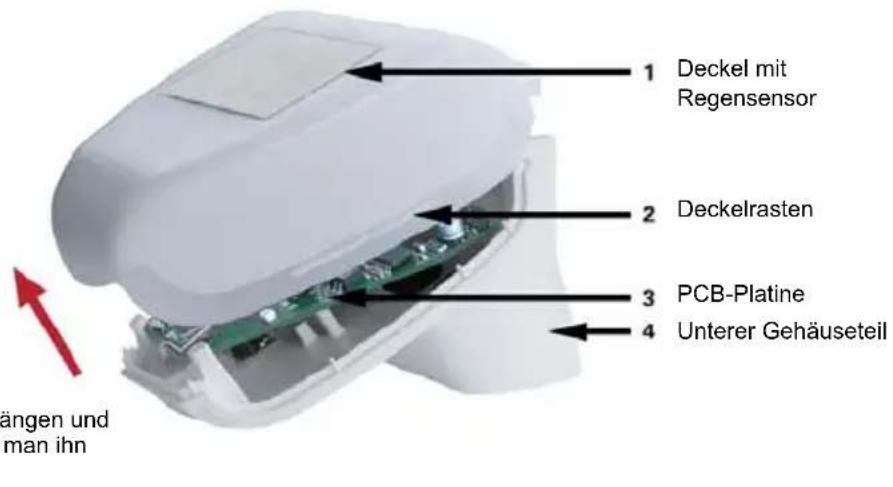

Der Deckel des Gerats verfugt links und rechts entlang der unteren Kante über Rasten (siehe Abbildung).

Den Deckel vorsichtig entfern, um das Anschlusskabel zwischen der PCB-Platine und dem auf dem Deckel montierten Regensensor nicht abzureißen.

Das Kabel für die Versorgung und den Busanschluss durch die Gummidichtigung auf der Unterseite des Sensors schieben und den KNX-Bus an die vorgesehenen Klemmen anschließen.

Das Gehäuse schlieben, indem der Deckel wieder auf dem Unterteil angebracht wird. Der Deckel muss rechts und links perfect einrasten, damit muss man ein deutliches "Klicken" horen.

Sicherstellen, dass der Deckel und der Unterteil wirklich miteinander verbunden sind.

These Abbildung zeigt den geschlossenen Sensor von unten.

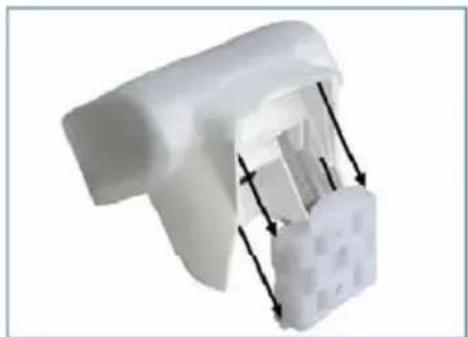

Das Gehäuse von oben in die befestigte Halterung drücken.

Die vorstehenden Teile auf der Halterung müssen in den Führungen des Gehäuses einrasten.

5 PROGRAMMIERUNG

5.1 Anwendungsprogramm

Das Anwendungsprogramm kann von der Internetseite www.gewiss.com heruntergeladen werden. Genauere Informationen zu den Konfigurationsparametern und ihren Werten sind im Technischen Handbuch enthalten.

5.2 Programmierung der physikalischen Adresse

1. Das Gerät über den Bus speisen.
2. Den Programmiertaster drücken, damit die physikalische Adresse von ETS in den KNX-Regensensor geladen werden kann.

Damit das Gerät über ETS konfiguriert werden kann, muss sowohl die Hauptspeisung als auch die KNX-Busspeisung vorhanden sein.

6 WARTUNG

Der Sensor muss regelmäß zweimal jährlich auf Verschmutzung kontrolliert und ggf. gereinigt werden. Um den Sensor zu entfern, einfach gegen den Befestigungswiderstand nach oben ziehen. Den Sensor nicht offen, falls es regnet oder irgendwie Wasser eindringen könnte: auch weitere Tropfen können das Elektroniksystem beschädigen.

ACHTUNG: Für alle Wartungs- und Reinigungsrarbeiten die Netzspannung unterbrechen!

7 TECHNISCHE DATEN

Gehäuse: Kunststoffmaterial

Farbe: WeiB

Montage: Wand oder Mast

Schutzart:IP44

Abmessungen: 96 × 77 × 118 (L × H × T, mm)

Gewicht:226 g

Betriebstemperatur: Betrieb -30...+50°C

Versorgung:230Vac

Aufnahme: max. 20mA, mit Restwelligkeit 10%

Busversorgung: KNX-Busspannung

Aufnahme KNX-Bus: 8mA

Datensteckverbinder Ausgang:KNX-Standard

Typ BCU:im Mikrocontroller integriert

Typ PEI: 0

Gruppenadressen: max. 254

Zuordnungen: max. 255

Kommunikationsobjekte: 34

Heizung: 1,2W

Für die Bewertung der elektromagnetischen Verträglichkeit des Produkts wurden die folgenden Standards berücksichtigt:

Transiente Emissionen:

EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26) (Schwellenkategorie:B)
EN 50090-2-2:1996-11 + A1:2002-01 (Schwellenkategorie:B)
EN 61000-6-3:2001 (Schwellenkategorie:B)
Störfestigkeit:
EN 60730-1:2000 Abschnitt EMV (23, 26, H23, H26)
EN 50090-2-2:1996-11 + A1:2002-01
EN 61000-6-1:2004

Das Produkt wurde von einem akkreditierten EMV-Prüflabor auf die Einhaltung der oben genannten Standards getestet.
