Type de produit	Détecteur de pluie KNX
Marque	Gewiss
Modèle	GW90881
Alimentation principale	230 Vca, 50/60 Hz
Alimentation bus	Tension du bus KNX (30 Vcc)
Absorption max. (230 V)	20 mA (avec ondulation ripple 10%)
Absorption bus KNX	8 mA
Réchauffeur intégré	1,2 W
Indice de protection	IP44
Température de fonctionnement	-30 °C à +50 °C
Matériau du boîtier	Matière plastique, couleur blanc
Montage	En saillie ou sur poteau, à l'horizontal
Fonctions principales	Détection de pluie/neige, sortie ON/OFF, 4 portes AND et 4 portes OR (max 4 entrées chacune)
Objets de communication	34
Adresses de groupe max.	254
Allocations max.	255
Contenu de la confection	1 capteur de pluie, 2 colliers de serrage, 1 manuel d'installation
Programmation	Via ETS (adresse physique), bouton-poussoir et LED de programmation
Entretien et nettoyage	Couper la tension, nettoyer avec un chiffon sec deux fois par an
Sécurité	Installation par personnel qualifié, respect de la norme CEI 64-8
Pièces détachées et réparabilité	Aucune pièce détachable, réparation par un professionnel agréé uniquement

FOIRE AUX QUESTIONS - GW90881 Gewiss

Comment installer le détecteur de pluie GW90881 ?

L'installation doit être réalisée par un personnel qualifié. Choisissez un emplacement dégagé, à l'horizontal. Fixez le support en saillie ou sur poteau, puis préparez le capteur en décrochant le couvercle. Branchez l'alimentation 230 Vca et le bus KNX aux bornes correspondantes, puis refermez le boîtier et enclenchez-le dans le support.

Quelle est la portée maximale du bus KNX ?

La longueur de la ligne bus entre le capteur et l'alimentateur ne doit pas dépasser 350 mètres, et entre le capteur et le dispositif le plus éloigné, 700 mètres. Évitez les boucles et maintenez une distance d'au moins 4 mm des câbles électriques.

Comment nettoyer le capteur de pluie ?

Il est recommandé de nettoyer le capteur deux fois par an. Avant toute opération, coupez la tension du réseau. Nettoyez délicatement avec un chiffon sec. Ne jamais ouvrir le capteur par temps de pluie pour éviter l'infiltration d'eau.

Que faire si le détecteur ne réagit pas à la pluie ?

Vérifiez d'abord l'alimentation 230 Vca et la connexion du bus KNX. Assurez-vous que le capteur n'est pas obstrué ou sale. Consultez les paramètres de l'ETS pour vérifier la programmation de l'adresse physique et des objets de communication. Si le problème persiste, contactez un installateur qualifié.

Peut-on utiliser le GW90881 avec d'autres systèmes domotiques ?

Ce détecteur est conçu pour le système KNX/EIB. Il peut être intégré à tout réseau KNX via le bus. Les sorties ON/OFF et les portes logiques permettent de commander d'autres dispositifs KNX. Il n'est pas compatible avec d'autres protocoles sans passerelle.

Comment programmer l'adresse physique du détecteur ?

Alimentez le capteur par le bus KNX. Appuyez sur le bouton-poussoir de programmation (la LED s'allume). Utilisez l'ETS pour charger l'adresse physique. Une fois programmé, appuyez de nouveau sur le bouton pour valider.

Quelles sont les conditions de fonctionnement ?

Le capteur fonctionne de -30 °C à +50 °C. Il est protégé contre les projections d'eau (IP44). Ne pas l'installer dans un environnement poussiéreux ou sujet aux inondations. Le réchauffeur intégré (1,2 W) permet une détection rapide de la fin des précipitations.

Comment configurer les portes logiques ?

Les 4 portes AND et 4 portes OR sont paramétrables via l'ETS. Chaque porte accepte jusqu'à 4 entrées. La sortie de commutation principale peut être utilisée comme entrée logique. La sortie de chaque porte peut envoyer un objet 1 bit ou deux objets 1 octet.

Que contient l'emballage ?

L'emballage comprend : 1 détecteur de pluie KNX, 2 colliers de serrage en métal et 1 manuel d'installation. Vérifiez la présence de tous les éléments avant l'installation.

Comment remplacer le détecteur en cas de panne ?

Aucune pièce détachable n'est disponible. En cas de défaillance, contactez le service après-vente Gewiss ou un installateur agréé. Le remplacement doit être effectué par un professionnel. Ne tentez pas de réparer vous-même l'appareil.

MODE D'EMPLOI GW90881 Gewiss

3.1 Résumé
3.2 Fonctions

4 INSTALLATION

4.1 Consignes pour l'installation KNX/EIB
4.2 Consignes pour l'installation
4.3 Positionnement
4.4 Fixation du support
4.5Vue de I'arriere et schema de percage
4.6 Préparation du capteur
4.7 Montage du capteur

5 PROGRAMMATION

5.1 Programme d'application
5.2 Programmation de I'adresse physique

6 ENTRETIEN

7 CARACTERISTIQUES TECHNIQUES

1 CONSIGNES GENÉRALES

Attention!

La sécurité de l'appareil n'est garantie que si I'on observe les instructions reportées ici.

Aussi, faudra-t-il les dire et les conserver soigneusement.

Le produit doit être installé conformément à la norme CEI 64-8 sur les apparciels à usage domestique et similaires, dans une ambience non poussièreuse et où une protection spéciale contre la pénétration d'eau ne s'avéré pas nécessaire.

L'organisation de vente GEWISS se tient à disposition pour tout éclaircissement et toute information technique.

Gewiss S.p.A. se reserve le droit d'apporter des modifications au produit précrit dans ce manuel à tout instant et sans aucun préavis.

2 CONTENU DE LA CONFECTION

La confection de fourniture du capteur de pluie KNX contient les composants suivants :

1 Dispositif du capteur de pluie KNX
2 Colliers de serrage en métal
1 Manuel d'installation

3 DESCRIPTION GÉNÉRALE

3.1 Résumé

Le capteur de pluie relève les précipitations atmosphériques (gouttes de pluie ou neige, mais pas le brouillard ou la rosée) et transfère l'etat au système KNX.

Il dispose d'un objet de communication en sortie de type ON/OFF et de portes logiques AND/OR additionnelles.

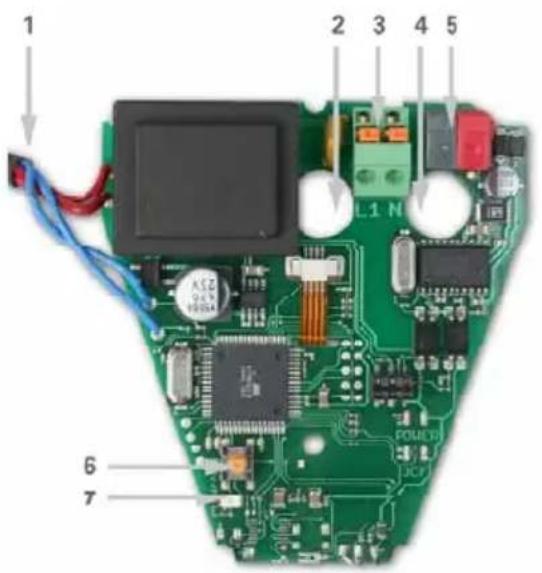

L'enveloppe du dispositif contient le capteur et l'électronique de liaison du bus KNX.

1. Câble de connexion au capteur de pluie monté sur le couvercle
2. Ouverture pour le passage du cable d'alimentation 230 Vca
3. Borne d'alimentation 230 Vca, d'une capacité de serrage des bornes pour des conducteurs jusqu'à une section de 1,5mm²
4. Ouverture pour le passage du cable bus KNX
5. Borne bus KNX
6. Bouton-poussoir de programmation KNX
7. LED de programmation KNX

3.2 Fonctions

• Détction de la pluie :

à l'aide du capteur correspondant, le dispositif analyse la conductivite de I'eau de plue et, a I'aide du rechauffeur incorpore, relève immeditatement I'arret des precipitations.

Sorties de commutation :

1 objet de communication de type ON/OFF.

• Opérations logiques :

4 portes AND et 4 portes OR sont disponibles. Chacune supporte un maximum de quatre entrées

La valeur de la sortie de commutation peut être directement utilisé comme entrée logique. La sortie de chaque porte logique peut générer l'envoi d'un objet de communication d'un bit ou deux objets d'un octet.

4 INSTALLATION

ATTENTION : l'installation du dispositif doit uniquement etre réalisée par un personnel qualifié, en suivant la reglementation en vigueur et les lignes directrices relatives aux installations KNX/EIB.

4.1 Consignes pour l'installation KNX/EIB

1. La longueur de la ligne bus entre le capteur de pluie KNX et l'alimentateur ne doit pas dépasser 350 mètres.
2. La longueur de la ligne bus entre le capteur de pluie KNX et le dispositif KNX/EIB à commander le plus éloigné ne doit pas dépasser 700 mètres.
3. Afin d'éviter les surtensions et les signaux interpestifs, éviter de creer des circuits en boucle.
4. Maintenir une distance d'au moins 4 mm entre les cables individuellement isolés de la ligne bus et ceux de la ligne électrique.

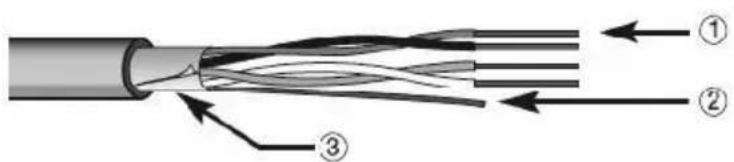

1. Ne pas déterminer le conducteur de continuité électrique du blindage.

1. Cable bus
2. Conducteur de continuité électrique
3. Blindage

ATTENTION : les câbles de signal du bus non utilisés et le conducteur de continuité électrique ne doivent jamais toucher des éléments sous tension ou le conducteur de terre !

4.2 Consignes pour l'installation

L'installation, l'inspection, la mise en marche et la recherche et la résolution des dysfonctionnements du capteur de pluie doivent uniquement etre executees par un personnel qualifie.
Le dispositif a exclusivement ete concu pour un usage specifique.Toute modification non appropriee ou
I'inobservation des instructions d'utilisation annulera la garantie et aucune reclamation n'aura de valeur.
Le capteur de pluie doit etre uniquement actionne apres avoir eted correctement monte et apres I'execution
de toutes les operations d'installation et de demarrage, uniquely dans I'ambiance prevue pour son usage.

Connexions électriques

ATTENTION: couper la tension de réseau avant de connecter le dispositif au réseau électrique!

Pour les schémas de connexion électrique, voir les exemples suivants.

1. Connecter le fil rouge du cable bus à la borne rouge (+) du terminal et le fil noir à la borne noire (-).
   On pourra relier, au terminal bus, jusqu'à 4 lignes bus (fils de même couleur sur la même borne).

1. Connexion du dispositif bus

2. Connexion du cable bus

3. Isoler le blindage, le conducteur de continuite electrique et les fils blanc et jaune restants du cable bus (si I'on emploie un cable bus a 4 conducteurs), qui ne sont pas necessitiesaires.

4.3 Positionnement

Pour le montage,CHOISIR un emplacement ou le capteur de pluie est en mesure de relever les precipitations atmosphériques sans aucun empêchement. L'espace au-dessus du capteur doit être libre de tout obstacle pouvant générer un suintement au terme des précipitations.

Le capteur de pluie doit etre monte a la verticale en saillie ou sur un poteau.

Le capteur de pluie doit être monté à l'horizontal.

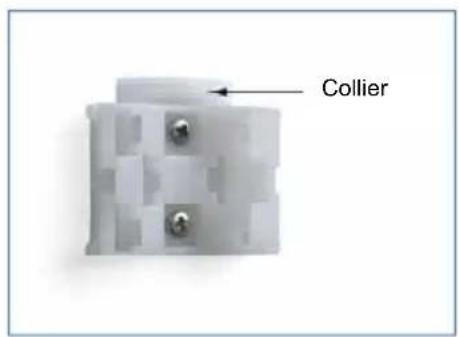

4.4 Fixation du support

Le capteur de pluie est fourni avec un support en saillie ou sur poteau.

Fixer le support à la verticale en saillie ou sur un poteau.

Montage en saillie: partie plate sur la paroi, partie avec le collier en saillie dirigée vers le haut.

Montage sur poteau : partie courbe sur le poteau, collier dirigé vers le bas.

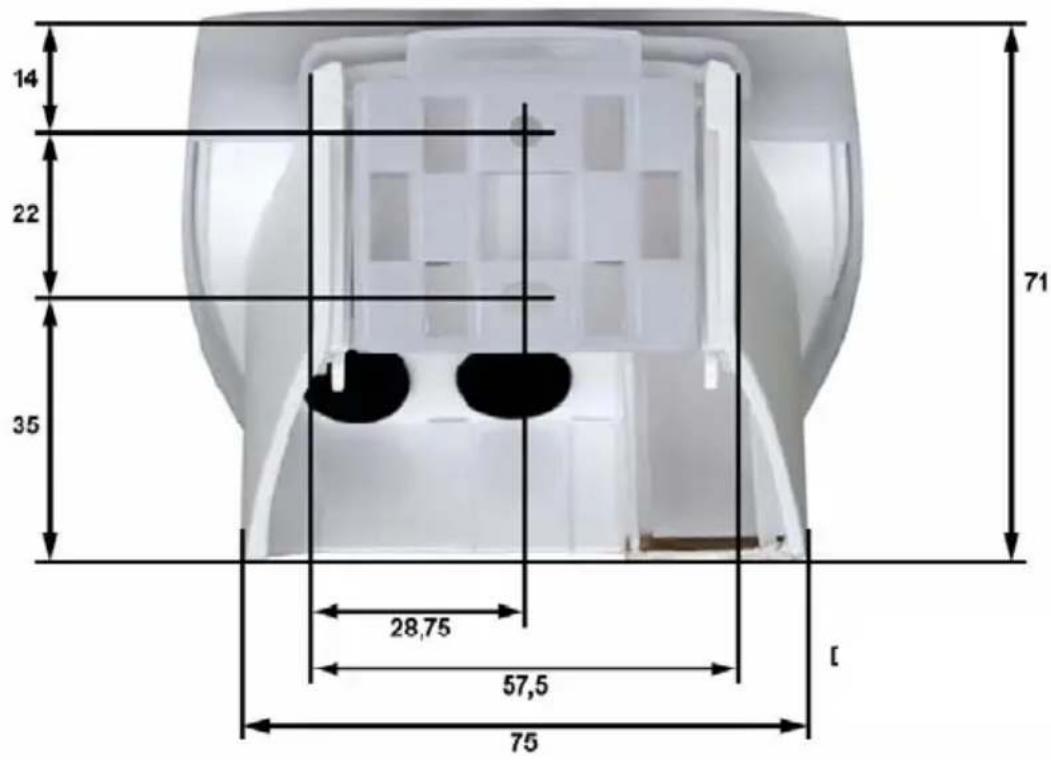

4.5 Vue de l'arrière et schéma de perçage

Dimensions en mm

Dimensions de la paroi arrêté du logement avec patte. Sujette à modifications pour amélioration.

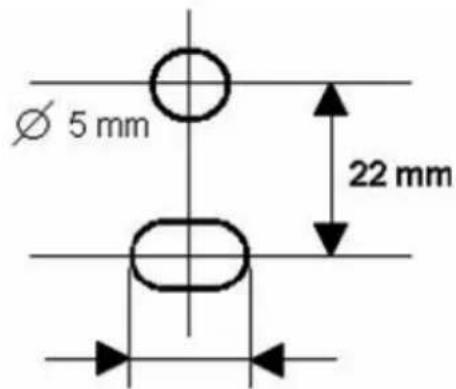

Scheme de perçage

Fente 7,5× 5mm

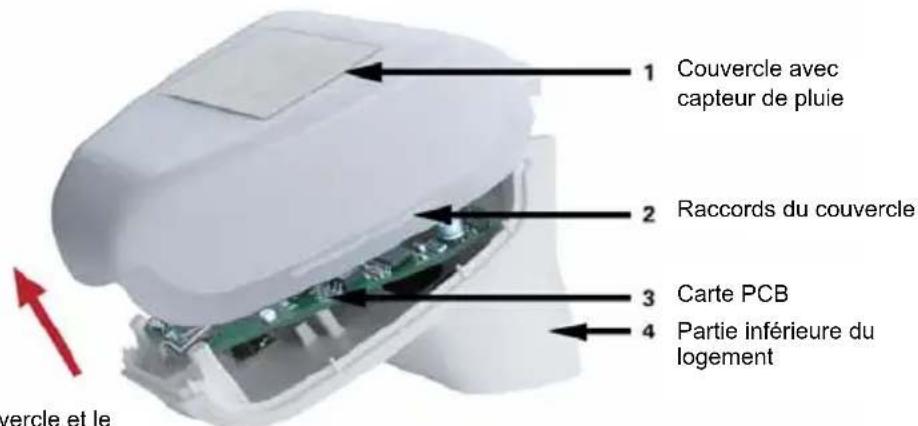

4.6 Préparation du capteur

Décrocher le couvercle et le retirer en tirant vers le haut

Le couvercle du dispositif est equipé de raccords à gauche et à droite le long du bord inférieur (voir figure). Retirer le couvercle en procédant avec soin afin de ne pas arracher le cable de raccordement entre la carte PCB et le capteur de pluie monté sur le couvercle.

Pousser le cable d'alimentation et la connexion du bus à travers le joint en caoutchouc sur le fond du capteur et raccorder le bus KNX aux bornes correspondantes.

4.7 Montage du capteur

Refermer le logement en replaçant le couvercle sur la partie inférieure.

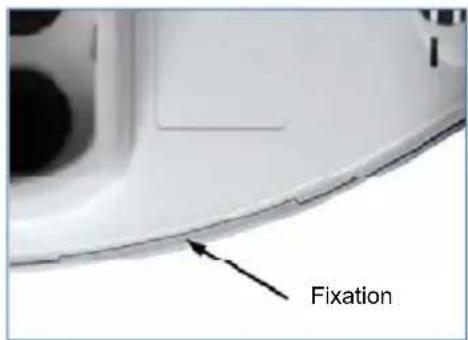

Le couvercle doit s'enclencher parfaitement à droite et à gauche et fait entendre un cli net.

S'assurer que le couvercle et la partie inférieure sont bien assemblés.

Cette vue du bas illustré le capteur fermé.

Pousser le logement par dessus dans le support fixé. Les protubérances du support doivent s'enclencher par déclic dans les guides du logement.

5 PROGRAMMATION

5.1 Programme d'application

Le programme d'application peut être déchargé du site www.gewiss.com. De plus amples informations sur les paramétres de configuration et sur leurs valeurs sont reportées dans le manuel technique.

5.2 Programmation de l'adresse physique

1. Alimenter le dispositif à travers le bus.
2. Appuyer sur le bouton-poussoir de programmation pour préparer le capteur de pluie KNX au chargement, depuis l'ETS, de l'adresse physique.

Afin de pouvoir configurer le dispositif via ETS, l'alimentation principale et l'alimentation du bus KNX s'avertent nécessaires.

6 ENTRETIEN

Le capteur doit être régulierement contrôle deux fois par an afin de détecter la présence de saleté et le nettoyer au besoin.

Pour retarder le capteur, il suffit de tirer simplement vers le haut, en surmontant la résistance de fixation. Ne pas ouvrir le capteur en cas de pluie ou, pour le moins, si de l'eau peut y pénétrer : même quelques gouttes peuvent déteriorer le système électronique.

ATTENTION : pour toutes les opérations d'entretien et nettoyage, couper la tension du réseau !

7 CARACTERISTIQUES TECHNIQUES

Boftier: matiere plastique

Couleur : blanc

Montage: en saillie ou sur poteau

Indices de protection : IP44

Température de fonctionnement : service -30...+50°C

Alimentation:230Vca

Absorption : max. 20 mA, avec ondulation ripple 10%

Alimentation bus : tension du bus KNX

Absorption du bus KNX: 8mA

Connecteur de données de sortie : standard KNX

BCU type : incluse dans le microcontrôleur

PEI type : 0

Adresses de groupe : max 254

Allocations : max 255

Objects de communication : 34

Réchauffeur:1,2W

Les standards suivants ont ete pris en compte pour évaluer le produit en termes de compatibilité electromagnétique :

Émissions transitoires :

EN 60730-1:2000 Section CEM (23, 26, H23, H26) (catégorie de seuil : B)
EN 50090-2-2:1996-11 + A1:2002-01 (catégorie de seuil : B)
EN 61000-6-3:2001 (catégorie de seuil : B)
Résistance aux interférences :
EN 60730-1:2000 Section CEM (23, 26, H23, H26)
EN 50090-2-2:1996-11 + A1:2002-01
EN 61000-6-1:2004

Le produit a ete teste sur les standards cites par un laboratoire agreé CEM.
