CristalProfi e901 - Filtre pour aquarium JBL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil CristalProfi e901 JBL au format PDF.
| Type de produit | Filtre exterieur pour aquarium |
| Marque | JBL |
| Modele | CristalProfi e901 greenline |
| Debit max. de la pompe | 900 l/h |
| Volume d'aquarium recommande | 90 a 300 litres |
| Dimensions (L x l x h) | 180 x 210 x 405 mm |
| Volume du reservoir | 7,6 litres |
| Volume total des masses filtrantes | 4,7 litres |
| Nombre de paniers de filtration | 3 paniers de 1,2 L chacun + 1 panier a compartiments de 1,1 L |
| Diametre du tuyau souple | 12/16 mm |
| Puissance electrique | 11 W (15 W sur 110 V) |
| Tension d'alimentation | 230 V / 50 Hz (110 V / 60 Hz) |
| Economies d'energie | Jusqu'a 43% par rapport a la generation precedente |
| Niveau sonore | Tres silencieux grace a l'axe en ceramique |
| Amorcage | Dispositif d'amorcage rapide integre (bouton START) |
| Raccordement | Bloc de raccordement avec arret d'eau (brevete) |
| Fonction principale | Filtration mecanique et biologique en circuit ferme |
| Masses filtrantes fournies | Mousse de prefiltration (F1), billes MicroMec (F2), mousses 20 ppi (F3, F4), mousse 30 ppi (F5) |
| Entretien courant | Nettoyage regulier de la prefiltration (F1) tous les 2 mois environ |
| Securite | Homologue TUV/GS, arrete automatique en cas de panne, boucle anti-goutte |
| Garantie | 4 ans (hors pieces d'usure) |
FOIRE AUX QUESTIONS - CristalProfi e901 JBL
Questions des utilisateurs sur CristalProfi e901 JBL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Filtre pour aquarium au format PDF gratuitement ! Retrouvez votre notice CristalProfi e901 - JBL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CristalProfi e901 de la marque JBL.
MODE D'EMPLOI CristalProfi e901 JBL
Filtre extérieur pour aquarium
Pour une eau propre et saine
4
Jahre Guarantee Year Guarantee Ans de garantie
CristalProfi e701
CristalProfi e401
CristalProfi e901
CristalProfi
↑
2
4
4
b
5
b
6
d
7
8
F1+F4+F5 = JBL CombiBloc
F3 = JBL UniBloc
F2= JBL MicroMec
9
10

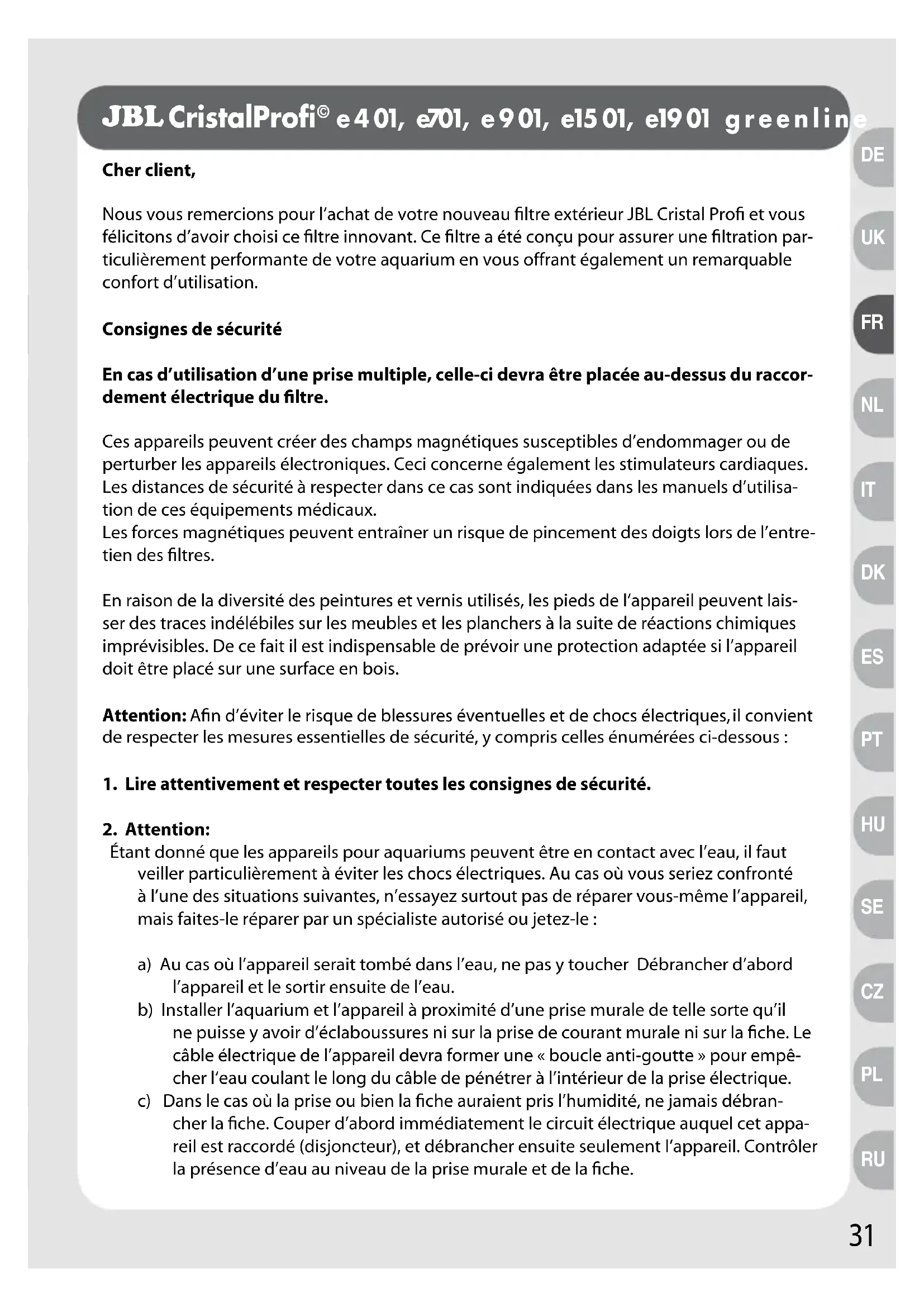

Nous vous remercions pour l'achat de votre nouveau filtré extérieur JBL Cristal Profi et vous félicitons d'avoir besoin ce filtré innovant. Ce filtré a été créé pour assurer une filtration particulièrement performante de votre aquarium en vous offrant également un remarquable comport d'utilisation.
Consignes de sécurité
En cas d'utilisation d'une prise multiple, celle-ci devra etre place au-dessus du raccordement electrique du filtré.
Ces apparèils peuvent creer des champes magnétiques susceptibles d'endommager ou de perturber les apparèils électroniques. Ceci concerne également les stimulateurs cardiaques. Les distances de sécurité à respecter dans ce cas sont indiquées dans les manuels d'utilisation de ces équipements Médicaux.
Les forces magnétiques peuvent entraîner un risque de pincement des doigs lors de l'entrée des filtres.
En raison de la diversité des peintures et vernis utilisés, les pieds de l'appareil peuvent laisser des traces indélébiles sur les meubles et les planchers à la suite de réactions chimiques imprévisibles. De ce fait il est indispensable de prévoir une protection adaptée si l'appareil doit être place sur une surface en bois.
Attention: Afin d'éviter le risque de blessures évientuelles et de chocs électriques, il convient de respecter les mesures essentielles de sécurité, y compris celles enumeratedes ci-dessous:
1. Lire attentivement et respecter toutes les consignes de sécurité.
2. Attention:
Étant donné que les apparciels pour aquariums peuvent être en contact avec l'eau, il faut veiller particulièrement à éviter les chocs électriques. Au cas où vous sériez confronté à l'une des situations suivantes, n'essayez surtout pas de réparer vous-même l'appareil, mais faites-le réparer par un spécialiste autorisé ou jetez-le :
a) Au cas où l'appareil serait tombé dans l'eau, ne pas y toucher Débrancher d'abord l'appareil et le sortir ensuite de l'eau.
b) Installer l'aquarium et l'appareil à proximé d'une prise murale de telle sorte qu'il ne puisse y avoir d'éclaboussures ni sur la prise de courant murale ni sur la fiche. Le cable électrique de l'appareil devra former une « boucle anti-goutte » pour empêcher l'eau coulant le long du cable de pénétrer à l'intérieur de la prise électrique.
c) Dans le cas où la prise ou bien la fiche auraient pris l'humidité, ne jamais débrancher la fiche. Couper d'abord immédiatement le circuit électrique auquel cet apparéil est raccordé (disjoncteur), et débrancher ensuite seulement l'appareil. Contrôler la présence d'eau au niveau de la prise murale et de la fiche.
- Cet apparéil peut être utilisé sous surveillance par des enfants de plus de 8 ans, par des personnes dont les capacities physiques, mentales ou sensorielles sont limitées ou par des personnes qui ne possèduient pas l'expérience nécessaire, à condition d'avoir reçu des instructions relatives à l'utilisation de cet apparéil et d'être conscients des dangers de son utilisation. L' apparéil n'est pas un jouet. Les enfants ne doivent pas le nettoyer ou effectuer son entretien, sauf s'ils ont plus de 8 ans et sont sous surveillance.
- En cas de non-utilisation de l'appareil, avant le montage ou le démontage des pieces ou avant le nettoyage de l'appareil, l'appareil doit toujours être débranché. Ne jamais le débrancher en tirant sur le cable, mais always en-retirant directement la fiche de la prise.
- Cet apparéil doit être utilisé uniquement pour l'usage prévu. L'usage d'accessoires non recommandés par le fabricant peut avoir des conséquences graves.
- Ne pas utiliser ou stocker l'appareil dans un lieu exposé au gel.
- Le cable électrique de cet apparéil ne peut être remplaced. Au cas où le cable serait endommagé, l' apparéil doit être jeté.
- Avant la mise en marche, vérifier que l'appareil a etéinstallé correctement.
- L'appareil ne doit pas etre utilise a sec.
- Cet apparéil est destiné uniquement à un usage interieur et dans le domaine de l'aquariophilie.
- Avant toutes manipulations sur l'appareil ou dans l'aquarium, débrancher tous les appareils électriques se trouvant dans l'aquarium.
- L'appareil ne doit pas etre utilise pour le pompage des liquides d'une temperature superieure a 35^
- Pour éviter tout risque de chocoléctrique, ne jamais plonger l'appareil, la fiche ou le cable électrique dans l'eau.
- Conservater soigneusement ce mode d'emploi.
CE, TÜV/GS
Elimination: La tete de la pompé de cet apparéil ne doit pas être jetée avec les déchets menagers courants. Respectez les consignes d'élimination en vigueur concernant les équipementslectroniques.
Table des matieres :
| Description du fonctionnement Page 33 | ||
| Caracteristiques | Page | 33 |
| Désignation des pieces Page 34 | ||
| Données techniques Page 34 | ||
| Installation | Page | 35 |
| Remarque sur la capacité de la pompe | Page | 37 |
| Entretien | Page | 38 |
| Que faire lorsqu.... Page 40 | ||
| Masses filtrantes spécifiques Page 43 | ||
Description du fonctionnement
Les filtres JBL CristalProfi greenline filtrent l'eau de l'aquarium en circuit fermé. Une pompé montée dans la tête du filtrre, ne nécessitantaucun entretien,assure une circulation permanente.L'eau venant de I'aquarium est amenée dans la cuve ou se trouvent les masses filtrantes, cette eau s'écoule à travers ces masses filtrantes, de bas en haut, et returnne dans I'aquarium après filtration.Le filtrer n'est PAS auto-aspirant.L'air se trouvant dans le circuit au début du processus de filtration doit être evacué avant le démarrage.Ceci est réalisé grâce au dispositif intégré d'amorçage rapide.
\section*{Caracteristiques}
Efficacité énergétique
Les filtres de la gamme JBL CristalProfi greenline permettent, selon les versions, d'économiser jusqu'à 43% d'électricité par rapport aux modèles de la génération précédente.
Puisants et silencieux
La nouvelle technologie de leurs moteurs assure un rendement identique dans l' aquarium, par rapport aux modèles de la génération précédente. Les rotors sont montés sur des axes céramiques pour un fonctionnement particulièrement silencieux et une durée de vie prolongée.
- Réduction de la fréquence des nettoyages
Un innovant panier de filtration à compartments breveté [EP 1832164] se trouve sous la tête de la pompe. Ce panier comporte à gauche et à droite des masses de préfiltration très facilement accessibles. Lorsque ces masses de préfiltration sont replacées régulièrement, le nettoyage des autres masses filtrantes n'est à effetuer que très rarement.
Avec billes de filtration biologique hautement performantes JBL MicroMec
Les billes, de par leur forme ronde et leurs diamètres différents ont un effet auto-nettoyant qui permet d'espacer considérablement les opérations de nettoyage. Gracé en outre à la présence d'un préfiltre facile à nettoyer, la durée de vie des masses filtrantes principales peut atteindre une année.
- Faciles à amortcer, sûrs
Un dispositif d'amorce rapide intégré permet de démarrer facilement le filtre sans qu'il soit nécessaire de proceder à une aspiration fastidieuse.
Toutes les pieces du filtré sont très facies à assembler et le filtré a étéçu de manière à exclure tout risque de montage défectueux.
Un innovant bloc de raccordement des tuyaux souples, breveté [EP 1869973], évite tout écoulement intempestif de l'eau lorsque le bloc est séparé du filtr.
Homologué TÜV/GS.
- Entièrement équipés et prêts à être raccordés
Le filtré est fourni complet, prét à être raccordé et équipé de masses filtrantes. Les masses filtrantes ont été selectionnées pour assurer une filtration mécanique et biologique efficace. L'eau de votre aquarium sera ainsi claire et saine.
De nombreux accessoires permettent un raccordement facile et rapide sur la plupart des aquariums d'eau douce ou d'eau de mer.

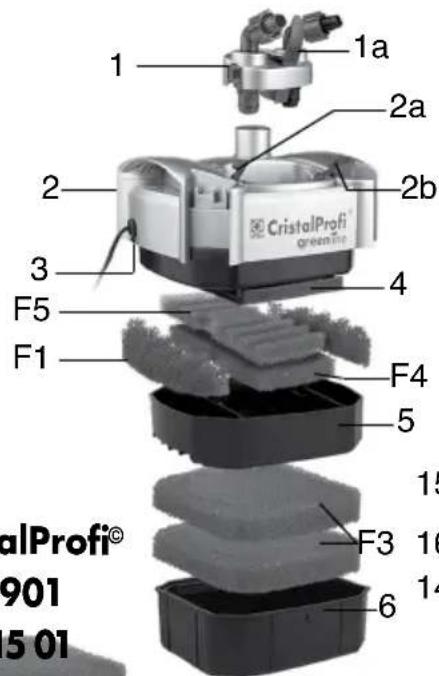

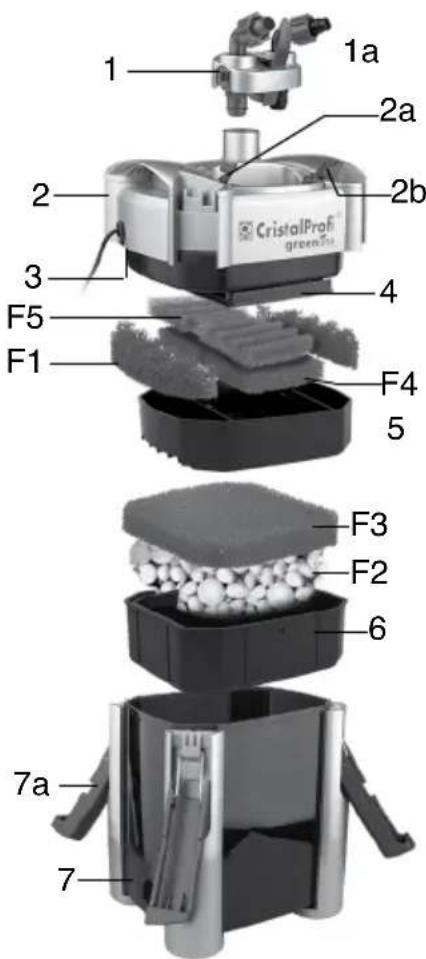

Désignation des pieces
1 Bloc de raccordement des tuyaux couples avec arrêt de l'eau
1a Levier central
2 Tête de la pompe 2a Manette de verrouillage gauche 2b Manette de verrouillage droite
3 Joint profilé
4 Nouvelle platine de distribution de l'arrivee d'eau
5 Panier de filtration a compartments
6 Panier de filtration
7 Reservoir du filtré 7a Clips de verrouillage
8 Canne de sortie (vers l'aquarium) avec raccord à vis
9 Coude (2x)
10 Adaptateur (2 x)
11 Buse à jet large
12 Spray-bar (2 parties)
13 Bouchon du spray-bar (pré-monté)
14 Ventouse (5 x)
15 Crochet court pour ventouse (5 x)
16 Crochet long pour ventouse (5 x)
17 Canne d'aspiration (à partir de l'aquarium), extensible, avec raccord à vis
18 Crépine d'aspiration

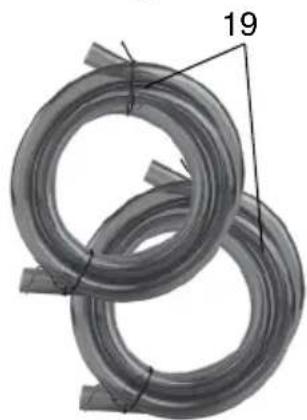

19 Tuyau souple (12/16 pour CP e401, e701 et e901, 16/22 pour CP e1501, 19/25 pour CP e1901)
F1 Masse de préfiltration: mousse à profil en T, 10 ppi*.
F2 Masse de filtration biologique principale : billes de filtration biologique hautement performantes JBL MicroMec.
F3 Masse de filtration biologique principale : pad de mousse 20 ppi
F4 Masse de filtration biologique principale : pad de mousse 20 ppi.
F5 Masse de filtration mécanique / biologique fine : pad de mousse 30 ppi
- ppi : pores per inch - pores par pouce, 1 pouce
| Données techniques | CP e401 greenline | CP e701 greenline | CP e901 greenline | CP e1501 greenline | CP e1901 greenline |
| Capacité max. de la pompe [l/h] | 450 700 900 | 1400 1900 | |||
| Convient pour un aquarium de [l] | 40-120 | 60-200 | 90-300 | 160-600 | 200-800 |
| L x l x h [mm]* | 180 x 210 x | 180 x 210 x | 180 x 210 x | 200 x 235 x | 200 x 235 x |
| 284 | 350 | 405 | 460 | 564 | |
| Réservoir du filtré [I] | 4,6 6,1 7,6 12 15 | ||||
| Paniers de filtration [I] / nombre | 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4 | ||||
| Panier de filtration à comptiments [I] | 1,1 1,1 1,1 2,3 2,3 | ||||
| Masses filtrantes [I] | 2,3 3,5 4,7 8 10 | ||||
| Tuyau couple [mm] | 12/16 12/16 12/16 16/22 19/25 | ||||
| Tension [V] | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
| Fréquence [Hz] | (110 / 60) | (110 / 60) | (110 / 60) | ||
| Puisance [W] | 4 | 9 (11) | 11 (15) | 20 (27) | 36 |
Economies d'énergie par rapport aux modèles précédents
| W | 4 | 4 15 |
| KWh par an | 35 35 | 131,4 |
| € par an** | 7 | 7 26,28 |
| €/durée de la garantie** | 28 28 | 105,12 |
*bloc de raccordement des tuyaux souples compris
** base 0,20 €/KWh
Installation
1 Déballage et préparation
Retirer soigneusement le filtr et les accessoires de l'emballage et vérifier la présence de toutes les pieces. Veuillez vous adresser à votre revendeur en cas d'éléments manquants ou endommages.
Ouvrir les 4 clips de verrouillage situés sur le réserve du filtré etPTRir la tete de la pompe. L'ensemble des filtres extérieurs de la gamme CristalProfi greenline, à partir du numero de série 12-27-0001 et au-dessus, sont dotés d'une nouvelle platine de distribution de l'arrivée d'eau (4), avec un profil en U qui assure I'etanchete avec le panier supérieur de filtration a compartments. Retirer tous les paniers de filtration l'un après l'autre et rincer soigneusement tous les materiaux filtrants à l'eau tiède. Replacer ensuite les materiaux filtrants à l'intérieur du filtré dans l'ordre initial.
Il est nécessaire de procéder à l'activation biologique des masses de filtration comme indiqué ci-dessous, avec les bacteries nettoyantes JBL FilterStart, avant demettre en place la tete de la pompe:
Vider la totalité du contenu des flacons JBL FilterStart correspondants dans les deux masses de filtration du panier à compartments.
Nombre de flacons de JBL FilterStart nécessaires :
CristalProfe401: 1flacon
CristalProfi e701 : 1 flacon
CristalProfe901:2flacons
CristalProfe1501:3flacons
CristalProfe1901:4flacons.
Replacer ensuite la tete de la pompe sur le réservoir du filtre et fermer les clips de verrouillage. Remarque: Les paniers de filtration vides peuvent etre installés dans n'importe quel ordre (sauf pour le modele e401), a l'exception du panier de filtration a compartments qui doit nécessairement etre place en dernier sur le dessus. La tete de la pompe peut pivoter de 180^
Conseil: Ouvrir et fermer d'abord les clips de verrouillage diamétralement opposés. Cela protège le joint profilé de la tête de la pompe et permet un meilleur emboitement du filtre lors de la fermeture.
2 Mettre en place le bloc de raccordement et les tuyaux souples.
opposée à l'indication « OPEN », de telle sorte que l'encoche à la base du levier soit dirigée vers le haut.
Placer ensuite sur la tête de la pompé le bloc de raccordement, avec le levier central relevant, et l'enforcer fermement.
Abaisser le levier central pour fixer l'ensemble et placer les deux petites manettes sur la position « OPEN ». Les deux soupapes à billes intégrées dans le bloc de raccordement sont maintainant ouvertes et le bloc ne peut pas être retirené même si le levier central est relevant (blocage de sécurité).
Raccorder chaque tuyau souse sur un raccord à vis et serrer l'écrou dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'il soit solidement fixé.

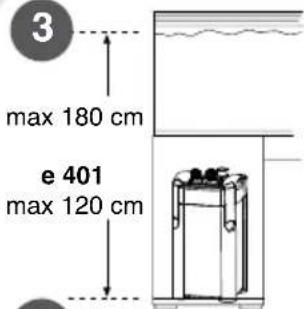

3 Mettre le filtrer en place
Le filtrte peut maintainant etre place a l'endroit prevu, dans le meuble support de I'aquarium ou autre, en respectant les indications suivantes : dans le cas d'une installation du filtrte dans le meuble support, la differencé de hauteur entre la surface de I'eau et le bas du filtrte ne doit pas etre supérieure à 180 cm (120 cm max. pour le e401) Si le filtrte est installé a cote de I'aquarium, il faut veiller a respecter une distance minimale de 20 cm entre la surface de I'eau et le bord supérieur du filtrte.
ATTENTION: Faire toujours fonctionner le filtrer en position verticale.

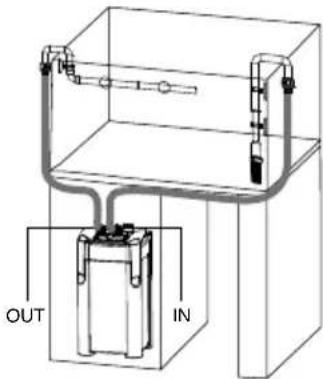

4 Positionner les cannes et les tuyaux souples
Emboiter la crépine d'aspiration sur la canne d'aspiration et fixer le tout sur la vitre à l'intérieur de l'aquarium, à l'aide des ventouses et des crochets de fixation. Utiliser les grands ou les petits crochets, selon la nature du bord de l'aquarium. Faire couilisser la canne téléscopique de telle sorte que la crépine d'aspiration se trouve environ à 5 cm au-dessus du fond de l'aquarium. L'étanchéité entre les deux parties du tube téléscopique est assurée par un joint torique, de telle sorte qu'il ne puisse pas y avoir d'aspiration d'air, même dans le cas d'une faible profondeur d'eau (bacs à tortues par exemple).
Relier la canne de sortie, le coude et le cas échéant le spray-bar et fixer l'ensemble également
Dans l'acquiarum à l'aide des ventouses. Retirer au préalable le bouchon de fermeture du spray-bar et le remettre après mise en route du contrôle.
Conseil: Nous déconseillons l'utilisation du spray-bar dans les aquariums comportant des plantes, car ceci entrainerait une perte importante du CO2 indispensable à la vegetation. Il est nettement préféable d'utiliser la canne de sortie avec le raccord angulaire et la buse à jet large, dont la sortie devra se trouver sous la surface de l'eau pour maintainir un courant de surface modéré.
Les deux adaptateurs permettent d'ajuster de manière individuelle la distance entre l'ouverture de sortie et la surface de l'eau.
Relier le tuyau couple du repère « IN » sur le bloc de raccordement (coude noir) avec la canne d'aspiration et le tuyau couple du repère « OUT » (coude gris) avec la canne de sortie. Serrer les écrous dans le sens inverse des aiguilles d'une montre jusqu'à ce que les tuyaux soient solidement fixés.
Couper les tuyaux aussi court que possible afin d'éviter leur pincement. Cela facilitite par ailleurs l'amorçage du contrôle.
5 Mise en marche
Vérifier que les deux petites manettes sur la tête de la pompe se trouvent bien sur la position « OPEN ». Lors du démarrage, la canne de sortie, avec le spray-bar, etc. doit se couver AU-DESSUS du niveau de l'eau afin d'assurer une évacuation optimale de l'air.
Appuyer à plusieurs reprises avec la paume de la main sur le bouton « START » qui se trouve sur la tête de la pompe, jusqu'à ce que l'eau commence à arriver dans le tuyau d'aspiration (tuyau du côté du repère « IN »). Attendre que le filtre soit totalement rempli et que l'eau se trouvant dans le tuyau du côté de la canne de sortie (du côté du repère « OUT ») soit à la hauteur du niveau de l'eau de l'aquarium.
Brancher le filtr. L'eau sort maintainant de la canne de sortie et s'écoule dans l'aquarium. Au début elle peut être mélangée à l'air qui serait emprisonné entre les couches de matériel au filtrant. En secouant légèrement le filtr, on permet à l'air de s'échapper et d'être evacué par l'écoulement de l'eau.
Remarque: Si le filtré extérieur CristalProfi doit remplacer un filtré existant, nous vous recom-mandons de faire fonctionner en parallèle pendant deux semaines le nouveau filtré avant desteroler l'ancien. Ceci permet une colonisation optimale du nouveau filtré par les bacteries nettoyantes et evite la formation de nitrite nocif pendant la période de transition.
Vérifier l'étanchéité de toutes les pieces.
6 Régler le débit de l'eau
Si on le souhaite, il est possible de régler le débit de l'eau à l'aide de la manette marquée « OUT »(coude gris). Plus la manette est éloignée du repère « OPEN», plus le débit de l'eau est faible. Ne jamais régler le débit de l'eau à l'aide de la manette opposée.
Important: il convient d'éviter de réduire le débit de plus de la moitié, pour les raisons suivantes: cela risque d'augmenter le bruit du filtre et de réduire la durée de vie de la pompe. Par ailleurs le refroidissement nécessaire au fonctionnement de la tête de la pompe n'est plus assurec avec certitude.
Remarque concernant la capacité de la pompe
Pour un fonctionnement fiable et optimal de la pompe, nous recommendons exprésément l'utilisation exclusive de masses filtrantes JBL d'origine.
Les valeurs indiquées sur les plaques des apparciels et sur les emballages sont, comme il est de coutume, des valeurs max. de FONCTIONNEMENT A VIDE de la pompe, sans tuyaux ni masses filtrantes :
CP e401: 450 l/h
CP e701: 700 l/h
CP e901: 900 l/h
CP e1501: 1400 l/h
CP e1901: 1900 l/h
Ces données peuvent diminuer de manière sensible selon la longueur des tuyaux et les masses filtrantes utilisées. L'encrassement de ces dernières ou des tuyaux entraine également une réduction supplémentaire de la capacité de la pompe.
Avec une longueur de tuyau de 1,50m et en utilisant les masses filtrantes fournies, on obtient approximativement les valeurs suivantes, à l'etat neuf ou après nettoyage :
CP e401: 200 - 250 l/h
CP e701: 350 - 400 l/h
CP e901: 380 - 450 l/h
CP e1501: 800 - 900 l/h
CP e1901: 1100 - 1200 l/h
Lorsqu'on constate une diminution de ces valeurs de 50% environ, il est nécessaire de nettoyer les matériaux filtrants et les tuyaux.
Entretien du filtré
Tous les filtres extérieurs CristalProfi greenline de JBL sont équipés d'origine de masses filtrantes standard assurant une eau propre et saine dans des conditions de fonctionnement dites « normales » de l' aquarium. Elles offrent d'excellentes conditions de colonisation aux bacteriées nettoyantes indispensablees à l'élimination des pollutants et permettent à ces bactéries, grâce à un pré-nettoyage mécanique, de continuer à effectuer leur tâchependant longtemps sans être perturbées.
Vous pouze bien sur adapter l'équipment en masses filtrantes à vos besoin spécifiques en choisisant parmi la large gamme de JBL. Le type de masses filtrantes utilisé peut cependant avoir une influence sur la capacité de la pompe et la durée de vie des masses.
Attention: L'entretien et le nettoyage régulier du filtré sont indispensablees afin d'éviter une baisse de la capacité de la pompe.
7 Nettoyage et remplacement du matériel filtrant
Débrancher impératifement l'appareil avant toute manipulation du filtré.
Placer les deux petites manettes sur la tete de la pompe en butée sur la position (●) opposée à l'indication « OPEN ». Lever complètement le levier central du bloc de raccordement et le pousser en butée, ce qui entraine le déboîage du bloc. Le retirer en le tirant vers le haut. Les soupapes à bille intégrées à l'intérieur du bloc de raccordement sont maintainant fermées et retiennent l'eau dans les tuyaux. L'ouverture intempestive du dispositif (par exemple par des enfants) et l'écoulement involontaire de l'eau qui pourrait en résultat sont ainsi exclus.
Ouvrir les 4 clips de verrouillage du réservoir du filtre etrirer la tete de la pompe.
Retirer les paniers de filtration avec les masses filtrantes et nettoyer ces dernières à l'eau tiède (25^) . Ne jamais nettoyer simultanément TOUTES les masses filtrantes en même temps, ce entraînerait une destruction trop importante des utiles bacteriés nettoyantes. Les filtres JBL CristalProfi Série e ont été conçus de telle sorte qu'il suffit en général de nettoyer régulierement les masses de préfiltration (F1) ce qui permet de réduire la fréquence de nettoyage des autres masses filtrantes.
Conseil: N'oubliez pas de nettoyer régulièrement cannes et tuyaux souples à l'aide d'une Brosse adaptée (par exemple JBL Cleany) car des dépôts de bacteries à l'intérieur de ces éléments réduisent considérablement les performances de la pompe du contrôle.

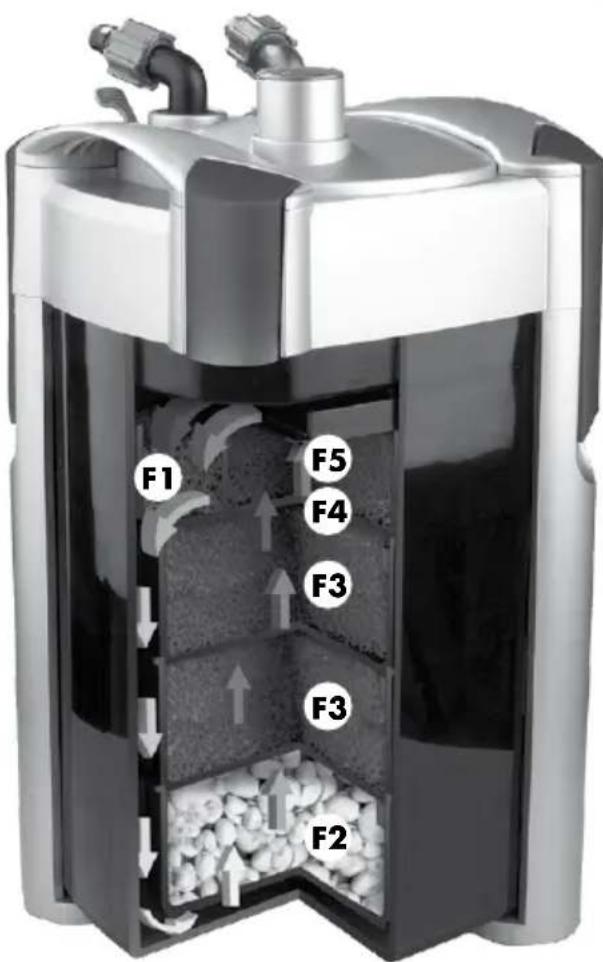

8 Fonctionnement et fréquence de remplacement des différents matériaux filtrants
(F1) Masse de préfiltration JBL
Matériau de préfiltration mécanique en mousse à gros grain, à profil en T, destiné à retenir la plus grande partie des salissures grossières. Ce matériel est à replacer tous les deux mois, et peut être nettoyé une ou deux fois.
(F2) Billes de filtration biologique hautement performantes JBL MicroMec
JBL MicroMec est un matériel de filtration biologique fortement poreux en verre fritte, favorisant considérablement la colonisation des bacteries nettoyantes grâce à la structure spécifique de sa surface et de ses pores. Ceci permet une dégradation biologique efficace des polluants. Ce matériel est particulièrement adapté à une filtration biologique intense et longue durée des aquariums d'eau douce et d'eau de mer. Grace à leur diamètre différent, les billes ont une action autonettoyante. Selon l'importance de l'encrassement, il suffit de les rincer rapidement à l'eau tous les 6 à 12 mois. Lorsque les billes commencent à s'effriter, il convient de les replacer. Vous trouvez aux points (12) et (13) des informations sur les masses filtrantes spécifiques permettant de remédier aux problèmes de filtration particuliers.
(F3) Mousses de filtration (JBL UniBloc)
Pads de mousse à pores moyens assurant une filtration biologique efficace en offrant des possibilités optimes d'établissement des bacteriées nettoyantes. Les pads comportent une partie pré-)découée qui peut être retiree et remplacee par des masses filtrantes spécifiques
en cas de problèmes particuliers de filtration. Nettoyer delicatement les pads environ tous les six mois et les remplacer au bout de trois à quatre lavages. Ne pas nettoyer ou remplacer les deux pads en même temps mais toujours de manière alternée
(F4+F5) Mousse filtrante JBL
Composé d'un pad de mousse à pores moyens et un pad de mousse à pores fins, cet élément est destiné à être placé dans la partie centrale du panier de filtration à compartments. La mousse à pores moyens assure la filtration biologique en favorisant l'établissement des bacteriées nettoyantes. La mousse fine retient les salissures susceptibles d'endommager la pompe et réalise également une filtration biologique. Les rainures à la surface du pad de mousse à pores fins sont destinées à accueillir des Stixx JBL spéciaux pour la fertilisation longue durée des plantes aquatiques. Nettoyage du pad de mousse à pores moyens tous les six mois environ. Le pad de mousse fine doit être nettoyé tous les quatre mois environ ou en cas de besoin (baisse de performance de la pompe). Remplacer les pads au bout de trois à quatre lavages.
$$ (F 1 + F 4 + F 5 = J B L C o m b i B l o c) $$
9 Nettoyage des tuyaux souples
Les tuyaux abritent des bacteries dont le développement peut réduire fortement le début de l'eau. Les algues ne proliferent qu'en cas d'éclairage important. Il est donc nécessaire de nettoyer régulièrement l'intérieur des tuyaux à l'aide d'une Brosse (par exemple JBL Cleany). Un simple rinçage à l'eau du robinet ne suffit pas.

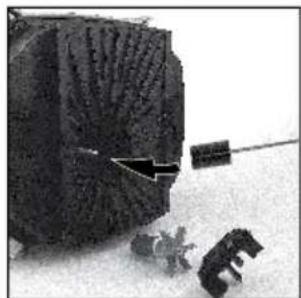

10 Nettoyage du rotor et du boitier
Placer le couvercle du boitier sur « OPEN » en le tournant dans le sens contraire des aiguilles d'une montre et le retirer en tirant légèrement.
Enlever le rotor du boitier.
ATTENTION: Le rotor est fixé magnétiquement dans son boîtier. Il convient de le retarder prudèment et de veiller à ne pas se blesser les doigts.
L'axe céramique est maintainu par deux supports caoutchouc qui, lors du démontage, se trouvent sur l'axe ou au fond du boîtier ou bien également au milieu du couvercle du boîtier. Nettoyer le boîtier, le rotor et le couvercle à l'aide d'une Brosse appropriée et les rincer ensuite à l'eau claire. D'éventuels dépôts calcaires seront facilement éliminés par trempage dans une solution de JBL Clean A (disponible chez les revendeurs spécialisés). Ne jamais tremper la tête de la pompe dans l'eau ou d'autres liquides pour la nettoyer. Utiliser un chiffon humide (par exemple JBL WishWash) pour nettoyer la surface du boîtier.
Replacing the axe céramique et le rotor dans le boîtier. S'assurer que les supports caoutchouc de l'axe céramique sontopsisents et positionnés correctement. Remettre le couvercle et le tourner sur « CLOSE », jusqu'en butée, en appuyant légèrement vers le bas.
Remarque :
Si pour des raisons d'usure il était nécessaire de changer le rotor, il convient de replacer l'ensemble complet rotor, axe ceramique et supports caoutchouc, afin de garantir un fonctionnement correct et silencieux du filtr. Lors du démontage du rotor et de l'axe, l'un des deux supports caoutchouc reste souvent coincide à la base du rotor et s'avere très difficile àPTRRer. JBL a développé un outil spécial à cet effet. Ce « recupérateur de support de rotor » est
disponible dans les animaleries; il est vendu avec unerosse spéciale très utile pour le nettoyage du boîtier du rotor.
11 Remise en marche du filtré
Remetre le bloc de raccordement et les tuyaux souples qui y sont raccordes comme indiqué au point (2). Tourner d'abord la manette de droite en butée sur « OPEN», puis quelques secondes après la manette de gauche.
Si I'eau ne s'écoule pas directement dans le réservoir du filtr, amorcer le filtr comme indiqué au point (5).
Brancher le filtré sur le courant électrique.
Que faire lorsque?
La tete de la pompé ne se positionne pas correctement.
| Cause Solution | |
| Un ou plusieurs paniers de filtration sont trop replis ou ne sont pas alignés correctement. | Ne pas trop replir les paniers et veiller à leur positionnement correct. |
Défaut d'étanchéité du filtré au niveau de la tête de la pompe.
| Cause Solution | |
| Les clips de verrouillage ne sont pas fermés correctement. | Veiller au verrouillage correct de tous les clips. |
| Le joint profilé est encrassé. Nettoyer les surfaces de contact et les graisser avec de la vaseline du commerce. | |
| Le joint profilé est mal positionné, tordu, endommagé ou absent. | Placer correctement le joint ou le remplaçer. |
Le filtrne fonctionne pas ou ne refoule pas d'eau.
| Cause Solution | |
| Pas d'alimentation électrique. Brancher la prise électrique. | |
| Pas d'eau dans le filtré. | Le filtré n'est pas auto-aspirant! Actionner le bouton d'amorçage et replir le filtré avec de l'eau (5). |
| Le rotor et/ou l'axe sont mal montés, l'axe est cassé, les supports caoutchouc de l'axe manquent, le dispositif de verrouillage à baïonnanette du boîtier n'est pas correctement positionné. | Démonter, contrôle, replacer les pièces défectueuses et remonter le filtré. Vérifier que l'axe et la fermeture à baïonnanette sont correctement positionnés. |
| Le rotor n'est pas monté, ou bien est bloqué par des graviers ou des coquilles d'escargot. Le rotor est défectueux. | Nettoyer le rotor, monter un rotor en bon état. |
| La capacité du filtré a fortement diminué. | |
| Cause Solution | |
| Les manettes d'arrêt (une ou les deux) sur la tête de la pompé ne sont pas sur la position « OPEN ». | Vérifier et modifier la position des manettes. |
| Le bloc de raccordement est encrassé. Retirer les tuysaux souples sont pincés, etc. Vérifier le montage des tuyaux pour éviter les pincements, rétrécissements, etc. | yaux souples et nettoyer à l'aide d'unerosse adaptée le bloc de raccordement monté, les manettes d'arrêt étant sur « OPEN ». |
| Les tuyaux souples sont pincés, etc. Vérifier le montage des tuyaux pour éviter les pincements, rétrécissements, etc. | tage des tuyaux pour éviter les pincements, rétrécissements, etc. |
| La crépine d'aspiration est bouchée. Nettoyer la crépine d'aspiration. | Vérifier les masses filtrantes (surtout la masse de préfiltration). |
| Formation de dépôts encrassant l'intérieur des tuyaux souples. | Nettoyer les tuyaux à l'aide d'unerosse adaptée. |
| Les masses filtrantes sont fortement encrassées. Nettoyer les masses filtrantes (surtout la masse de préfiltration). | Nettoyer les masses filtrantes (surtout la masse de préfiltration). |
| Les masses filtrantes sont installées dans des fillets. | Les masses de filtration biologique longue durée, comme JBL MicroMec, JBL Sintomec etc. ne doivent pas être placeés à l'intérieur de fillets à mailles étroites. En cas de problèmes spécifique de filtration, utiliser exclusivement des masses filtrantes JBL avec mousse pérophérique. |
| Nettoyage insuffisant des masses de filtration. Retirer les masses filtrantes du panier de filtration et les nettoyer. | Vérifier les masses filtrantes du panier de filtration et les nettoyer. |
| Erreur dans l'utilisation des masses de filtration. Les matériaux de filtration fins comme la ouate doivent être positionnés de manière lâche dans les paniers afin de ne pas:gérer l'écoulement de l'eau. | Pompe, le rotor et le couvercle à l'aide d'une Brosse (10). |
| La pompé est encrassée. Nettoyer la chambre de la l'eau ne circule pas correctement. Répéter le processus d'amortège (5). | Démonter, contrôleur, replacer les pieces défectueuses et remonter le filtr. Vérifier que l'axe et la fermetre à baïonnanette sont correctement positionnés. |
| Présence de trop différents accessoires sur les tuyaux souples. | La présence de trop différents accessoires (par exemple lampe à UV-C, etc.) réduit l'écoulement de l'eau. Retirer les accessoires ou les faire fonctionner sur un circuit d'eau indépendant. |
Présence d'air dans le filtré.
| Cause Solution | |
| Le raccordement de la canne téléscopique se trouve au-dessous du niveau de l'eau. | Lors du renouvellement partiel de l'eau de l'aquarium, aspirer l'eau jusqu'à 5 cm environ au-dessus du raccordement, sinon débrancher l'appareil. |
| Le filtré est placé trop haut. | Le bord supérieur de la tête de la pompe doit se trouver au minimum à 20 cm au-dessous du niveau de l'eau. Une plus grande profondeur ne peut être que positive. |
| Les tuyaux souples ne sont pas étanches et aspirent de l'air. | Vérifier l'étanchéité et le positionnement correct des tuyaux. |
| Présence d'un diffuseur à proximate de la canne d'aspiration. | En cas d'apport complémentaire en oxygène par l'intémédiaire d'une pompé à air, veiller à ce que la distance entre le diffuseur et la canne d'aspiration soit suffisante. |
| Inversion des tuyaux sur « IN » et « OUT ». Raccorde | correctement les tuyaux. |
| Ecoulement fortement ralenti à cause de masses filtrantes encrassées ou placées dans des filets. | Nettoyer les masses de filtration. Les masses de filtration biologique longue durée (JBL MicroMec, JBL Sintomec) ne doivent pas être placées à l'intérieur de fillets à mailles étroites. En cas de problèmes spécifique de filtration, utiliser exclusivement des masses filtrantes JBL avec mousse péripérique. |
Les manettes d'arrêt sur la tête de la pompe sont difficiles à actionner.
| Cause Solution | |
| Les joints ne glissent plus. | Démonter le bloc de raccordement des tuyaux (7) et vaporiser de l'huile de silicone du commerce sur les billes des soupapes. Remonter le bloc de raccordement et actionner les manettes à plusieurs reprises. |
Poissons morts et/ou eau trouble
| Cause Solution | |
| Intoxication au nitrite à la suite du remplacement trop rapide d'un ancien filtr. Elimination des bacteriés nettoyantes avec l'ancien filtr. | Faire d'abord fonctionner en parallèle dans l'acquarium l'ancien et le nouveau filtré pendant deux semaines ou réutiliser 1/3 du matériel filtrant de l'ancien filtré dans le nouveau. Ne jamais entreprises en plus un « nettoyage général » de l'acquarium lors du changement de filtré! |
Masses filtrantes adaptées en cas de problèmes spécifique
12 Masses filtrantes avec bordure mousse
Les masses de filtration indiquées ci-dessous ont été conçues selon un innovant principe de fonctionnement en deux étapes élaboré spécialément pour les filtres CristalProfi Série e. Elles comprehènnt une zone centrale et une zone périphérique. La zone centrale se compose de matérielux filtrants spécifique assez fins qui doivent être placés dans un filt à petites mailles. La zone périphérique est composée de mousse à pores moyens. Cette structure particulière assure une efficacité optimale en permettant à l'eau de traverser lentement les masses filtrantes spécifiques tandis que la périphérique en mousse ne ralentit pas le débit total du filtre. Le volume et les dimensions de chaque kit ont été calculés pour s'adapter exactement aux paniers de filtration des filtres CristalProfi Série e.
JBL CarboMec Pad - Kit avec charbon actif à haute performance
Elimine les résidus de médicaments, la coloration de l'eau ou les impuretés macromoléculaires dans les aquariums d'eau douce ou d'eau de mer. N'entraîne pratiquement pas d'augmentation de la conductivité ou de la teneur en phosphate de l'eau.
JBL PhosEx ultra Pad
Résout les problèmes d'algues en éliminant efficacement le phosphate.
Empêche ou supprime le développement des algues indésirables en éliminant dans l'eau douce ou l'eau de mer leur principale substance nutritive, le phosphate.
Elimine le nitrate de l'eau douce. Empêche ou supprime le développement des algues indésirables en éliminant efficacement dans l'eau douce l'une de leurs principales substances nutritives, le nitrate. Contient une résine échangeuse d'ions qui peut être régénérée en utilisant du gros sel.
JBL ClearMec Pad - Elimine les polluants et assure une eau claire et sans problèmes d'algues.
Un mélange de billes d'argile et de résines spéciales élimine le phosphate, le nitrate et le nitrite dans les aquariums d'eau douce et prévient ainsi la prolifération d'algues indésirables. Les billes d'argile favorisent l'st installation des bacteriés nettoyantes et activent en outre la dégradation biologique des pollutants. Le résultat est une eau saine et cristalline.
Masses de filtration sans bordure mousse
Ces masses filtrantes ne ralentissent pour ainsi dire pas la circulation de l'eau dans le filtr, ce qui rend la presence d'une zone périphérique en mousse superflue. Leur volume a été également calculé pour s'adapter parfaitement aux paniers de filtration des filtres CristalProfi Série e.
JBL MicroMec - Billes de filtration biologique hautement performantes.
JBL MicroMec est un matériel de filtration biologique fortement poreux en verre fritte, favorisant considérablement la colonisation des bacteries nettoyantes grâce à la structure spécifique de sa surface et de ses pores. Ceci permet une dégradation biologique efficace des pollutants. Ce matériel est particulièrement adapté à la filtration biologique longue durée des aquariums d'eau douce et d'eau de mer.
JBL CerMec Anneaux de céramique
Matériau de filtration mécanique ayant également une action biologique en aidant à l'installation des bacteriées nettoyantes. Sa presentation sous forme d'anneaux favorise la dispersion du flux dans toutes les directions, optimisant ainsi la circulation de l'eau à l'intérieur du filtré.
JBL TorMec - Boulettes de tourbe active pour une eau tropicale naturelle
Les boulettes de JBL TorMec sont réalisées à partir de deux sortes de tourbes représentant des teneurs en humine différentes. Ceci leur permet une efficacité rapide des le début ainsi qu'un effet équilibré à long terme. Grace à sa teneur élevée en humine, JBL TorMec réduit efficacement la durété carbonatée et le pH. Il prévient également la prolifération des algues grâce à une légère coloration de l'eau qui filtreet certains éléments du spectre de la lumière, comme dans les eaux tropicales naturelles.
Garantie
Nous offrons à l'acheteur de cet apparéil JBL une garantie étendue de 4 ans à partir de la date d'achat.
La garantie couvre les defaults liés aux matériaux et au montage. Les pièces d'usure, comme les joints d'étanchéité, le rotor et l'axe, ainsi que les dommages liés à des influences extérieures ou provenant d'une manipulation inappropriée ne sont pas couverts par cette garantie. Il nous appartiendra de decide si cette prestation de garantie doit être effectué par remplacement ou réparation des pièces défectueuses.
Il n'existe pas d'autres droits à garantie; en particulier, dans la mesure de ce qui est légalement admissible, aucune responsabilité n'est supportée pour les dommages qui seraient consécutifs à l'utilisation de cet apparéil. PPour faire valorir cette garantie, veuillez vous adresser à votre animalerie spécialisée ou bien envoyez-nous l' apparéil, preuve d'achat valable jointe, franco de port et d'emballage.*
Pour bénéficier de la garantie, en cas de réclamation, veuilles compléter le formulaire ci-dessous et le returner à :
Modèle: JBL CristalProfi e401 greenline
JBL CristalProfi e701 greenline
JBL CristalProfi e901 greenline
JBL CristalProfe1501 greenline
JBL CristalProfi e1901 greenline
Emplacement pour la preuve d'achat
N° de série
Dated'achat: / - /
(Joindre impératifement la preuve d'achat qui vous sera returnée avec l'appareil)
Motif de la réclamation :
Date: Signature
Geachte klant,
(F1) Massa pré-filtrante da JBL
Szurokosarak [I] / db 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4
Kombi-szurokosar [I] 1,1 1,1 1,2,3 2,3
Szuroanyagok [I] 2,3 3,5 4,7 8 10
Filterkorgar [l] / antal 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4
Kombifilterkorg [1] 1,1 1,1 1,2,3 2,3
Filtermaterial [I] 2,3 3,5 4,7 8 10
| Slang, ytter-/inner-Ø [mm] | 12/16 | 12/16 | 12/16 | 16/22 | 19/25 |
| Spanning [V] / frekvens [Hz] | 230 / 50 | 230 / 50 (110 / 60) | 230 / 50 (110 / 60) | 230 / 50 (110 / 60) | 230 / 50 |
| Effektforbrukning [W] | 4 | 9 (11) | 11 (15) | 20 (27) | 36 |
Energibesparing jämfort med foregående modell
| W | 4 | 4 15 | |
| kWh per År | 35 35 | 131,4 | |
| € per År** | 7 | 7 | 26,28 |
| € under garantitiden** | 28 28 | 105,12 |
*inklusive slanganslutningsblock
**vid 0,20 € / kWh
Installation
koš Combi [I] 1,1 1,1 1,1 2,3 2,3
filtracní media [I] 2,3 3,5 4,7 8 10
