MODE D'EMPLOI Cristalprofi e1902 JBL

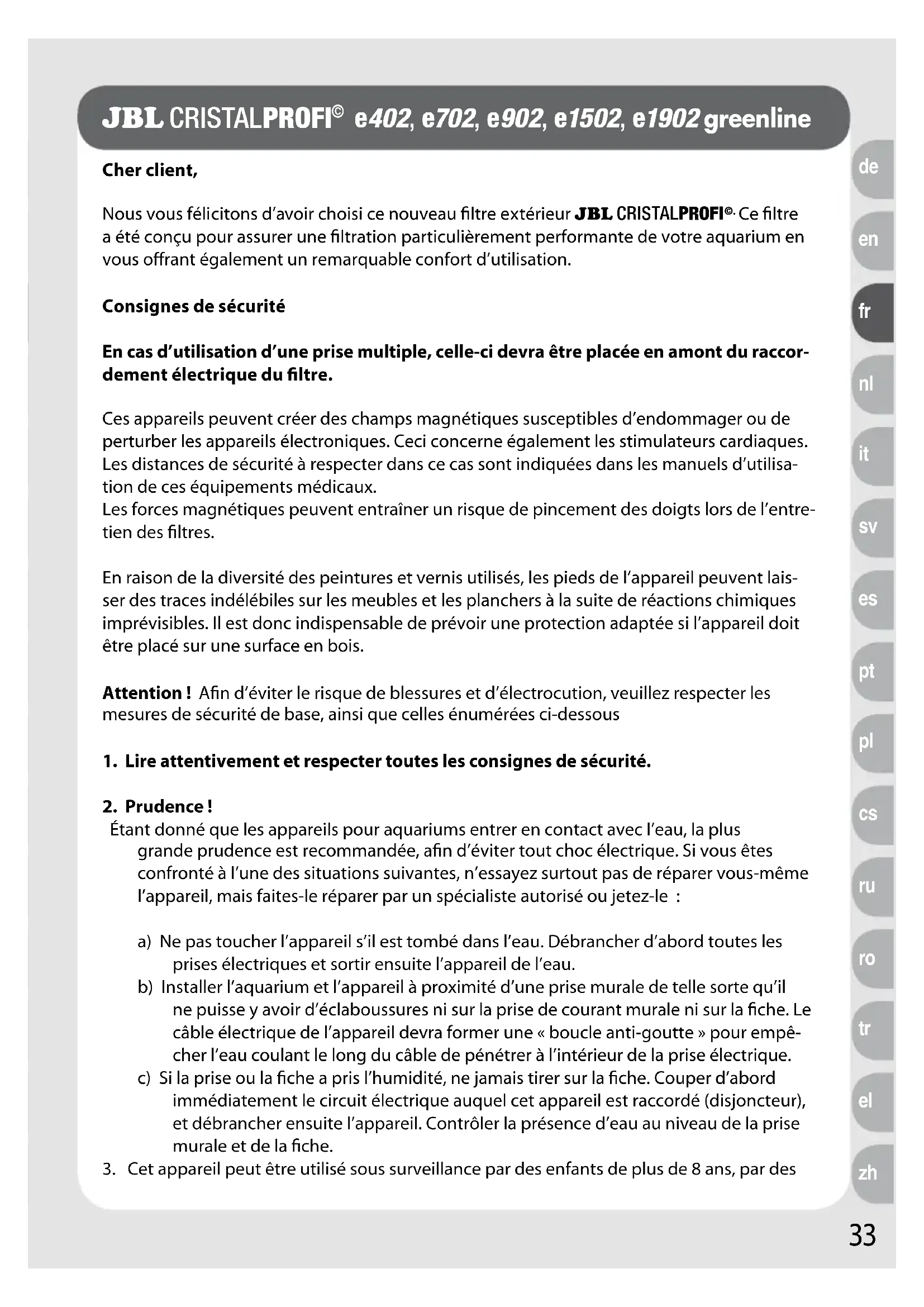

Nous vous félicitons d'avoir besoin ce nouveau filtré extérieur JBL CRISTALPROFI. Ce filtré a été créé pour assurer une filtration particulièrement performante de votre aquarium en vous offrant également un remarquable comport d'utilisation.
Consignes de sécurité
En cas d'utilisation d'une prise multiple, celle-ci devra etre place en amont du raccordement electrique du filtré.
Ces apparèils peuvent creer des champes magnétiques susceptibles d'endommager ou de perturber les apparèils électroniques. Ceci concerne également les stimulateurs cardiaques. Les distances de sécurité à respecter dans ce cas sont indiquées dans les manuels d'utilisation de ces équipements Médicaux.
Les forces magnétiques peuvent entraîner un risque de pincement des doigts lors de l'entrée des filtres.
En raison de la diversité des peintures et vernis utilisés, les pieds de l'appareil peuvent laisser des traces indélébiles sur les meubles et les planchers à la suite de réactions chimiques imprévisibles. Il est donc indispensable de prévoir une protection adaptée si l'appareil doit être placé sur une surface en bois.
Attention! Afin d'éviter le risque de blessures et d'électrocution, veuillez respecter les mesures de sécurité de base, ainsi que celles enumeratedes ci-dessous
1. Lire attentivement et respecter toutes les consignes de sécurité.
2. Prudence!
Étant donné que les apparciels pour aquariums entrer en contact avec l'eau, la plus grande prudence est recommendée, afin d'éviter tout chic électrique. Si vous étés confronté à l'une des situations suivantes, n'essayez surtout pas de réparer vous-même l'appareil, mais faites-le réparer par un spécialiste autorisé ou jetez-le :
a) Ne pas toucher l'appareil s'il est tombé dans l'eau. Débrancher d'abord toutes les prises électriques et sortir ensuite l'appareil de l'eau.
b) Installer l'aquarium et l'appareil à proximé d'une prise murale de telle sorte qu'il ne puisse y avoir d'éclaboussures ni sur la prise de courant murale ni sur la fiche. Le cable électrique de l'appareil devra former une « boucle anti-goutte » pour empêcher l'eau coulant le long du cable de pénétrer à l'intérieur de la prise électrique.
c) Si la prise ou la fiche a pris l'humidité, ne jamais tirer sur la fiche. Couper d'abord immédiatement le circuit électrique auquel cet apparéil est raccordé (disjoncteur), et débrancher ensuite l' apparéil. Contrôler la présence d'eau au niveau de la prise murale et de la fiche.
3. Cet apparéil peut être utilisé sous surveillance par des enfants de plus de 8 ans, par des
personnes dont les capacités physiques, mentales ou sensorielles sont limitées ou par des personnes qui ne possèduient pas l'expérience nécessaire, à condition d'avoir reçu des instructions relatives à l'utilisation de cet apparéil et d'être conscients des dangers de son utilisation. L' apparéil n'est pas un jouet. Les enfants ne doivent pas le nettoyer ou effectuer son entretien, sauf s'ils ont plus de 8 ans et sont sous surveillance.
- En cas de non-utilisation de l'appareil, avant le montage ou le démontage des pieces ou avant le nettoyage de l'appareil, l'appareil doit toujours être débranché. Ne jamais le débrancher en tirant sur le cable, mais always en-retirant directement la fiche de la prise.
- Cet apparéil ne doit être utilisé que pour l'usage prévu. L'utilisation d'accessoires non recommandés par le fabricant peut avoir des conséquences graves.
- Ne pas utiliser ni stocker l'appareil dans un lieu exposé au gel.
- Le cable électrique de cet apparéil ne peut être remplaced. Si le cable est endommagé, l' apparéil doit être jeté.
- Avant la mise en marche, vérifier que l'appareil a etéinstallécorrectement.
- L'appareil ne doit pas etre utilise a sec.
- Cet apparéil est destiné uniquement à un usage en interieur et pour l'aquariophilie.
- Avant toutes manipulations sur l'appareil ou dans l'aquarium, débrancher tous les appareils électriques se trouvant dans l'aquarium.
- L'appareil ne doit pas etre utilise pour le pompage de liquides d'une tempereure supereure a 35^
- Pour éviter tout risque d'électrocution, ne jamais plonger l'appareil, la fiche ou le cable électrique dans l'eau.
- Conservé soigneusement ce mode d'emploi.
CE, TÜV/GS
Elimination: La tête de la pompe de cet apparéil ne doit pas être jetée avec les déchets menagers courants. Respectez les consignes d'élimination en vigueur concernant les équipementslectroniques.
Table des matieres :
| Description du fonctionnement Page 35 |
| Caracteristiques | Page | 35 |
| Désignation des pieces Page 36 | | |
| Données techniques Page 36 | | |
| Installation | Page | 37 |
| Remarque sur la capacité de la pompe | Page | 40 |
| Entretien | Page | 41 |
| Que faire lorsqu.... Page 43 | | |
| Masses filtrantes spécifiques | Page 46 | |
Description du fonctionnement
Les filtres JBL CRISTALPROFI® greenline filtrent l'eau de l'aquarium en circuit fermé. Une pompe montée dans la tête du filtr, ne nécessitant aucun entretien, assure une circulation permanente. L'eau venant de l'aquarium est amenée dans la cuve où se trouvent les masses filtrantes, cette eau s'écoule à travers ces masses filtrantes, de bas en haut, et returne dans l'aquarium après filtration. Le filtr n'est PAS auto-aspirant. L'air se trouvant dans le circuit au début du processus de filtration doit être evacué avant le démarrage, et ce en activant le dispositif intégré d'amorçage rapide.
\section*{Caracteristiques}
Efficacité énergétique
Les filtres de la gamme JBL CRISTALPROFi® greenline permettent, selon les versions, d'économiser jusqu'à 43% d'électricité par rapport aux modèles de la génération précédente.
Puisants et silencieux
La nouvelle technologie de leurs moteurs assure un rendement identique dans l'acquarium à celui des modèles de la génération précédente. Les rotors sont montés sur des axes céramiques pour un fonctionnement silencieux et une durée de vie prolongée.
- Réduction de la fréquence des nettoyages
Un tout nouveau panier de filtration Combi II, dans lequel la masse de préfiltration, est très facilement accessible, est logé sous la tête de la pompe. Si cette masse de préfiltration est nettoyée ou remplacee régulierement, les autres medias filtrants ne nécessiteront que rarement un nettoyage.
Gréace à leur forme ronde et à leurs diamètres différents, les billes ont un effet autonettoyant qui permet d'espacer considérablement les opérations de nettoyage. Gréace aussi à la présence d'un préfiltre facile à nettoyer, la durée de vie des masses filtrantes principales peut atteindre un an.
- Faciles à amorcer et sûrs
Un dispositif d'amorce rapide intégré permet de démarrer facilement le filtrés sans qu'il soit nécessaire de proceder à une aspiration fastidieuse.
Toutes les pieces du filtré sont très facies à assembler et le filtré a été concu de manière à exclure tout risque de montage défectueux.
Un bloc de raccordement des tuyaux souples, innovant et breveté [EP 1869973], évite tout écoulement intempestif de l'eau lorsque l'on sépare le bloc du filtré. Homologué TÜV/GS.
- Entièrement équipés et prêts à être raccordés
Le filtré est fourni complet, prét à être raccordé et équipé de masses filtrantes. Les masses filtrantes ont été sélectionnées pour assurer une filtration mécanique et
biologique efficace. L'eau de votre aquarium sera ainsi claire et saine.
Les accessoires fournis permettent un raccordement facile et rapide sur la plupart des aquariums d'eau douce ou d'eau de mer.
Désignation des pieces
1 Bloc de raccordement des tuyaux couples avec arrêt de l'eau
1a Levier central
2 Tete de la pompe 2a Manette de verrouillage gauche 2b Manette de verrouillage droite
3 Joint profilé
4 Panier de filtration Combi II 4a Partie supérieure 4b Partie inférieure
5 Panier de filtration
6 Réservoir du filtré 6a Clips de verrouillage
7 Canne de sortie (vers l'aquarium) avec raccord à vis
8 Coude (2 x)
9 Adaptateur (2 x)
10 Buse à jet large
11 Spray-bar (2 parties)
12 Bouchon du spray-bar (prémonté)
13 Ventouse (5×)
14 Crochet court pour ventouse (5 x)
15 Crochet long pour ventouse (5 x)
16 Canne d'aspiration (à partir de l'aquarium), extensible, avec raccord à vis
17 Crépine d'aspiration
18 Tuyau souple(12/16 pour CP e402, e702 et e902, 16/22 pour CP e1502, 19/25 pour CP e1902)
F1 Masse de préfiltration: mousse à profil en T, 15 ppi*.
F2 Masse de filtration biologique principale : billes de filtration biologique haute performance JBL MicroMec.
F3 Masse de filtration biologique principale : bloc de mousse 25 ppi
F4 Masse de filtration mécanique / biologique fine : bloc de mousse 35 ppi.
F5 En option : masse de filtration mecanique fine : carré d'ouate filtrante (2 - 3 couches)
- ppi : pores per inch - pores par pouce, 1 pouce = 2,54 cm
| Données techniques | CP e402
greenline | CP e702
greenline | CP e902
greenline | CP e1502
greenline | CP e1902
greenline |
| Capacité max. de la Pompe [l/h] | 450 700 900 | 1400 | 1900 | | |
| Convient pour un aquarium de [l] | 40-120 | 60-200 | 90-300 | 160-600 | 200-800 |
| L x l x h [mm]* | 180 x 210 x
284 | 180 x 210 x
350 | 180 x 210 x
405 | 200 x 235 x
460 | 200 x 235 x
564 |
| Réservoir du filtré [l] | 4,6 | 6,1 | 7,6 | 12 | 15 |
| Paniers de filtration [l] / nombre | 1,2 / 1 | 1,2 / 2 | 1,2 / 3 | 1,9 / 3 | 1,9 / 4 |
Panier de filtration a 1,1 1,1 1,1 2,3 2,3
compartiments [I]
Masses filtrantes [I] 2,3 3,5 4,7 8 10
Economies d'énergie par rapport aux modèles précédents
| W 4 4 15 |
| KWh par an | 35 | 35 | 131,4 |
| € par an** | 7 7 | 26,28 | |
| €/durée de la garantie** | 28 | 28 105,12 | |
*loc de raccordement des tuyaux souples compris ** base 0,20 €/KWh
Installation
1 Déballage et préparation
Retirer soigneusement le filtr et les accessoires de l'emballage et vérifier la présence de toutes les pieces. Veuillez vous adresser à votre revendeur en cas d'éléments manquants ou endommages.
Ouvrir les 4 clips de verrouillage situés sur le réservoir du filtré et-retirer la tête de la pompe. Tous les filtres extérieurs de la gamme CRISTALPROFI® greenline de la série X02 sont dotés d'un nouveau panier de filtration Combi II avec préfiltrà grande surface. La platine de distribution d'eau présente dans les modèles précédents a donc disparu. Retirer tous les paniers de filtration l'un après l'autre et rincer soigneusement tous les matériaux filtrants à l'eau tiège. Replacer ensuite les matériaux filtrants à l'intérieur du filtré dans l'ordre initial. Remarque : après avoir retire ré la masse de préfiltration, vous pourrez séparer la partie inférieure du panier de filtration Combi II de sa partie supérieure en poussant doucement les taquets de retenue vers le centre du panier. Pour l'assemblage, emboîtez simplement les deux parties l'une dans l'autre. Les taquets de retenue s'enclenchent ensuite d'eux-mêmes
Avant demettre en place la tete de la pompe, il est necessaire de proceder à l'activation biologique des masses de filtration comme indiqué ci-dessous, avec les bacteries nettoyantes JBL FilterStart (en vente dans le commerce spécialise):
vider la totalité du contenu des flacons JBL FilterStart correspondants dans la masse de préfiltration du panier à filtration Combi.
Nombre de flacons de JBL FilterStart nécessaires :
CristalProfe402: 1 flacon
CristalProfe702:1flacon
CristalProfe902:2flacons
CristalProfe1502:3facons
CristalProfi e1902: 4 flacons.
Replacer ensuite la tête de la pompe sur le réservoir du filtré et fermer les clips de verrouillage, en veillant à ce que l'orifice d'aspiration de la pompe soit correctement superposé sur celui du panier de filtration Combi II.
Remarque: les paniers de filtration vides peuvent être installés dans n'importe quel ordre (sauf pour le modele e402), à l'excection du panier de filtration Combi qui doit nécessairement être placé en dernier sur le dessus. La tête de la pompe peut pivoter à volonté à 180^ , tout en faisant pivoter également le panier de filtration Combi II à 180^ pour que les orifices d'aspiration soient de nouveau bien superposés. Si la tête de la pompe a été involontairement mal positionnée, les clips de verrouillage du réservoir ne pourront pas se fermer. Ne pas faire usage de la force, mais faire pivoter soit la tête de la pompe soit le panier de filtration Combi II de 180^ .
Conseil: ouvrir et fermer toujours en croix les clips de verrouillage diamétralement opposés, ce qui protège le joint profilé de la tête de la pompe et permet un meilleur emboitement du filtré lors de la fermeture.
2 Mise en place du bloc de raccordement et des tuyaux souples.
Placer les deux petites manettes sur la tete de la pompe en position (●) opposée à l'indication « OPEN », de telle sorte que l'encoche à la base du levier soit dirigée vers le haut.
Placer ensuite le bloc de raccordement sur la tête de la pompe avec le levier central relevant, et l'enforcer fermement.
Abaisser le levier central pour fixer l'ensemble et placer les deux petites manettes en position « OPEN ». Les deux soupapes à billes intégrées dans le bloc de raccordement sont maintenant ouvertes et le bloc ne peut pas être retire, même si le levier central est relevant (blocage de sécurité).
Raccorder chaque tuyau couple sur un raccord à vis et serrer l'écrou dans le sens contraire des aiguilles d'une montre jusqu'à ce qu'il soit solidement fixé.
3 Mise en place du filtré
Le filtrte peut maintainant etre place a l'endroit prevu, dans le meuble support de I'aquarium ou autre, en respectant les indications suivantes : dans le cas d'une installation du filtrte dans le meuble support, la differenc de hauteur entre la surface de I'eau et le bas du filtrte ne doit pas etre superieure a 180 cm (120 cm max. pour le e402) Si le filtrte est installec a cotede I'aquarium, veiller a respecter une distance minimale de 20 cm entre la surface de I'eau et le bord superieur du filtrte.
ATTENTION! Faire toujours fonctionner le filtrer en position verticale.
4 Positionnement des cannes et des tuyaux souples
Emboiter la crépine d'aspiration sur la canne d'aspiration et fixer le tout sur la vitre à l'intérieur de l'aquarium à l'aide des ventouses et des crochets de fixation. Utiliser les grands ou les petits crochets, selon la nature du bord de l'aquarium. Faire coulisser la canne téléscopique de telle sorte que la crépine d'aspiration se trouve environ à 5 cm au-dessus du fond de l'aquarium. L'étanchéité entre les deux parties du tube téléscopique est assurée par un joint torique, de telle sorte qu'il ne puisse pas y avoir d'aspiration d'air, même dans le cas d'une faible profondeur d'eau (bacs à tortues par exemple).
Relier la canne de sortie, le coude et le cas échéant le spray-bar et fixer l'ensemble également dans l'aquarium à l'aide des ventouses. Retirer au préalable le bouchon de fermeture du spray-bar et le remettre après mise en route du contrôle.
Remarque importante : les raccords à emboitement des pieces 8 à 12 entre elles et avec la canne de sortie d'eau (7) ne SONT PAS étanches à l'eau. Ils ne doivent donc être mis en position QU'À L'INTÉRIEUR de l'aquarium. Veillez à ce que, pendant le fonctionnement, l'eau s'échappant évientuellement de ces raccords ne se repande pas à l'extérieur de l'aquarium et ne cause pas de dégât sur des meubles ou autres.
Conseil : nous déconseillons l'utilisation du spray-bar dans les aquariums comportant des plantes, car ceci entrainerait une perte importante du CO_2 indispensable à la végétation. Il est nettement préféable d'utiliser la canne de sortie avec le raccord angulaire et la buse à jet large, dont la sortie devra se trouver sous la surface de I'eau pour maintainir un courant de surface modéré.
Les deux adaptateurs permettent d'ajuster de manière individuelle la distance entre l'ouverture de sortie et la surface de l'eau.
Relier le tuyauSouple du repere « IN » sur le bloc de raccordement (coude noir) avec la canne d'aspiration et le tuyauSouple du repere « OUT » (coude gris) avec la canne de sortie. Serrer les écrous dans le sens inverse des aiguilles d'une montre jusqu'à ce que les tuyaux soient solidement fixés.
Conseil : l'installation d'un diffuseur direct JBL ProFlora Direct Inline dans le tuyau allant de l'extérieur (OUT) à l'acquilibrium vous permettra d'obtenir un apport de CO _2 efficace,sous une forme éligante. Il évitera d'autre part la présente génante d'un diffuseur dans l'acquilibrium. JBL ProFlora Direct est disponible en accessoire chez votre revendeur habitual.
Couper les tuyaux aussi court que possible afin d'éviter les coudes. Ceci facilititera par ailleurs l'amorçage du contrôle.
5 Mise en marche
Vérifier que les deux petites manettes sur la tête de la pompe se trouvent bien en position « OPEN ». Lors du démarriage, la canne de sortie, avec le spray-bar, etc. doit se couver AU-DESSUS du niveau de l'eau afin d'assurer une évacuation optimale de l'air.
Appuyer à plusieurs reprises avec la paume de la main sur le bouton « START » qui se trouve sur la tête de la pompe, jusqu'à ce que l'eau commence à arriver dans le tuyau d'aspiration (tuyau du côté du repère « IN »). Attendre que le filtre soit totalement rempli et que l'eau se trouvant dans le tuyau du côté de la canne de sortie (du côté du repère « OUT ») soit à la hauteur du niveau de l'eau de l'aquarium.
Brancher le filtr. L'eau sort maintainant de la canne de sortie et s'écoule dans l'aquarium. Au début, elle peut être mélangée à l'air qui serait emprisonné entre les couches de matériel fibrant. En secouant légèrement le filtr, on permettra à l'air de s'échapper et d'être evacué avec le flux d'eau.
Remarque: si le filtré extérieur CRISTALPROFI® doit remplaner un filtré existant, nous vous
recommandons de faire fonctionner le nouveau filtré en parallèle pendant deux semaines avant desteroler l'ancien.Ceci permit une colonisation optimale du nouveau filtrer par les bacteriies nettoyantes et evite l' apparition de dangereux nitrites pendant la phase de transition.
Vérifier l'étanchéité de toutes les pieces.
Régulation du débit de l'eau
Si on le souhaite, il est possible de régler le débit de l'eau à l'aide de la manette marquée « OUT »(coude gris). Plus la manette est éloignée du repère « OPEN», plus le débit de l'eau est faible. Ne jamais régler le débit de l'eau à l'aide de la manette opposée.
Important: une réduction de plus de la moitié du début devra être évitée pour les raisons suivantes: elle risque d'augmenter le bruit de marche et de réduire la durée de vie du rotor. Par ailleurs le refroidissement nécessaire au fonctionnement de la tête de la pompe ne serait plus assurec avec certitude.
Remarque concernant le rendement de la pompe
Pour un fonctionnement fiable et optimal de la pompe, nous recommendons exprésément l'utilisation exclusive de masses filtrantes JBL d'origine.
Les chiffres indiqués sur les plaques des apparciels et sur les emballages sont, comme il est de coutume, des valeurs maximales de FONCTIONNEMENT À VIDE de la pompe, sans tuyaux ni masses filtrantes :
CP e402: 450 l/h
CP e702: 700 l/h
CP e902: 900 l/h
CP e1502: 1400 l/h
CP e1902: 1900 l/h
Ces données peuvent diminer de manière sensible selon la longueur des tuyaux et les masses filtrantes utilisées. L'encrassement de ces dernières ou des tuyaux entraine également une réduction supplémentaire du rendement de la pompe.
Avec une longueur de tuyau de 1,50 m et en utilisant les masses filtrantes fournies, on obtient approximativement les valeurs suivantes, à l'etat neuf ou après nettoyage :
CP e402: 200 - 250 l/h
CP e702: 350 - 400 l/h
CP e902: 380 - 450 l/h
Ces données peuvent diminuer de manière sensible selon la longueur des tuyaux et les masses filtrantes utilisées. L'encrassement de ces dernières ou des tuyaux entraine également une réduction supplémentaire du rendement de la pompe.
Avec une longueur de tuyau de 1,50m et en utilisant les masses filtrantes fournies, on obtient approximativement les valeurs suivantes, à l'etat neuf ou après nettoyage.
Entretien du filtré
Attention: l'entretien et le nettoyage régulier du filtré sont indispensablees afin d'éviter une baisse du rendement de la pompe.
Tous les filtres extérieurs CRISTALPROFi® greenline de JBL sont équipés d'origine de masses filtrantes standard assurant une eau propre et saine dans des conditions de fonctionnement dites « normales » de l' aquarium. Elles offrent d'excellentes conditions de colonisation aux bacteriées nettoyantes indispensablees à l'élimination des polluants et permettent à ces bacteriées, grâce à un prénettoyage mécanique, de continuer à effectuer leur tâche pendant longtemps sans être perturbées.
Vous peuvent bien sur adapter l'équipment en masses filtrantes à vos besoin spécifiques enCHOISIGANT parmi la large gamme de JBL. Le type de masses filtrantes utilise peut cependantavoir une influence sur le rendement de la pompe et la durée de vie des masses.
7 Nettoyage et remplacement du matériel filtrant
Débrancher impératifement l'appareil avant toute manipulation du filtré!
Placer les deux petites manettes sur la tete de la pompe en butée sur la position (●) oppose à l'indication « OPEN ». Lever complètement le levier central du bloc de raccordement et le pousser en butée, ce qui entraîne le déboîtage du bloc. Le retirer en le tirant vers le haut. Les soupapes à bille intégrées à l'intérieur du bloc de raccordement sont maintainant fermées et retiennent l'eau dans les tuyaux. L'ouverture intempéste du dispositif (par exemple par des enfants) et l'écoulement involontaire de l'eau qui pourrait en résultat sont ainsi exclus.
Ouvrir les 4 clips de verrouillage du réservoir du filtré etPTRir la tete de la pompe. Retrir les paniers de filtration avec les masses filtrantes et nettoyer ces dernières à l'eau tiède (25^) . Ne jamais nettoyer simultanément TOUTES les masses filtrantes en même temps, ce qui entraînerait une destruction trop importante des bacteries nettoyantes utiles. Les filtres JBL CRISTALPROFi Série e ont eté concus de telle sorte qu'il suffit en général de nettoyer régulierement les masses de préfiltration (F1) ce qui permet de réduire la fréquence de nettoyage des autres masses filtrantes.
Conseil: n'oubliez pas de nettoyer régulièrement cannes et tuyaux souples à l'aide d'une Brosse adaptée (par exemple JBL Cleany), car des dépôts de bacteriés à l'intérieur de ces éléments réduisent considérablement le rendement de la pompé du filtre.
Mode de fonctionnement et fréquence de remplacement des différents matériaux filtrants
(F1) Masse de préfiltration JBL
Matériau de préfiltration mécanique en mousse à gros grain, à profil en T, destiné à retenir la plus grande partie des salissures grossières. Ce matériel est à replacer tous les deux mois, et peut être nettoyé une ou deux fois.
JBL MicroMec est un matériel de filtration biologique fortement poreux en verre fritte, favorisant considérablement la colonisation des bacteries nettoyantes grâce à la structure spécifique de sa surface et de ses pores. Ceci permet une dégradation biologique efficace des pollutants. Ce matériel est particulièrement adapté à une filtration biologique intense et longue durée des aquariums d'eau douce et d'eau de mer. Grace à leurs différents diamètres, les billes ont une action autonettoyante. Selon l'importance de l'encrassement, il suffit de les rincerrapidement à l'eau tous les 6 à 12 mois. Remplacer les billes lorsqu'elles commence à s'effrimer. Voir aux points (12) et (13) les informations sur les masses filtrantes spécifiques permettant de remédier aux problèmes de filtration particuliers.
(F3) Mousse filtrante (JBL UniBloc)
Blocs de mousse à pores moyens assurant une filtration biologique efficace grâce aux possibilités optimes de colonisation offertes aux bacteriées nettoyantes. Les blocs comportent une partie prédécouée qui peut être retiree et remplacee par des masses filtrantes spécifiques en cas de problèmes particuliers. Nettoyer delicatement les blocs environ tous les six mois et les remplacer au bout de trois à quatre lavages. Ne pas nettoyer ou remplacer les deux blocs en même temps, mais always de manière alternée.
(F4) Mousse filtrante
Bloc de mousse à pores fins pour la partie inférieure du nouveau panier de filtration Combi II. La mousse fine retient les particules de saleté susceptibles d'endommager la pompe et réalise égale -ment une filtration biologique.
Le bloc de mousse fine doit être nettoyé tous les quatre mois environ ou en cas de besoin (p. ex. baisse de rendement de la pompe). Remplacer les blocs de mousse au bout de trois à quatre lavages.
$$
(F 1 + F 4 = J B L C o m b i B l o c I I)
$$
(F5) Carré d'ouate filtrante (JBL SymecPad)
Ces carres d'ouate synthétique ne font pas partie de l'équipement standard du filtré et sont uniquement vendus en accessoires dans le commerce. De grande qualité, ils sont destinés à la filtration mécanique fine et peuvent être utilisés dans n'importe quel panier de filtration des filtres CRISTALPROFI. Il est toute fois recommendé de les utiliser comme dernier niveau de filtré, p. ex. en remplacement du bloc filtrant en mousse fine dans la partie inférieure du panier de filtration Combi II. Du fait de la finesse des SymecPads, il faudra s'attendre à ce que le rendement du filtré baisse plus rapidement. Il est donc conseillé de les changer ou de les nettoyer tous les quinze jours.
9 Nettoyage des tuyaux souples
Les tuyaux abritent des bacteries dont le développement peut réduire fortement le débit de l'eau. Les algues ne proliferent qu'en cas d'éclairage important. Il est donc nécessaire de nettoyer régulièrement l'intérieur des tuyaux à l'aide d'une Brosse (par exemple JBL Cleany). Un simple rincege à l'eau du robinet ne suffit pas.
10 Nettoyage du rotor et du boitier
Placer le couvercle du boitier sur « OPEN » en le tournant dans le sens contraire des aiguilles
d'une montre et le retirer en tirant légèrement.
Enlever le rotor du boitier.
ATTENTION: Le rotor est fixé magnétiquement dans son boîtier. Il convient de le retarder prudèment et de veiller à ne pas se blesser les doigts.
L'axe céramique est maintainu par deux supports caoutchouc qui, lors du démontage, se trouvent sur l'axe ou au fond du boîtier ou bien également au milieu du couvercle du boîtier. Nettoyer le boîtier, le rotor et le couvercle à l'aide d'une Brosse appropriée et les rincer ensuite à l'eau claire. D'éventuels dépôts calcaires seront facilement éliminés par trempage dans une solution de JBL Clean A (disponible chez les revendeurs spécialisés). Ne jamais tremper la tête de la pompe dans l'eau ou d'autres liquides pour la nettoyer. Utiliser un chiffon humide (par exemple JBL WishWash) pour nettoyer la surface du boîtier.
Replacing the axe céramique et le rotor dans le boîtier. S'assurer que les supports caoutchouc de l'axe céramique sontopsisents et positionnés correctement. Remetre le couvercle et le tourner sur « CLOSE », jusqu'en butée, en appuyant légèrement vers le bas.
Remarque: Si pour des raisons d'usure il était nécessaire de changer le rotor, il convient de replacer l'ensemble complet rotor, axe ceramique et supports caoutchouc, afin de garantir un fonctionnement correct et silencieux du filtr. Lors du démontage du rotor et de l'axe, l'un des deux supports caoutchouc reste souvent coincide à la base du rotor et s'avéré très difficile àPTRR.JBL a developpé un outil spécial à cet effet.Ce « recupérateur de support de rotor » est disponible dans les animaleries ; il est vendu avec unerosse spéciale très utile pour le nettoyage du boîtier du rotor.
11 Remise en marche du filtré
Remetre le bloc de raccordement et les tuyaux souples qui y sont raccordés comme indiqué au point (2). Tourner d'abord la manette de droite en butée sur « OPEN», puis quelques secondes après la manette de gauche.
Si l'eau ne s'écoule pas directement dans le réservoir du filtr, amorcer le filtr comme indiqué au point (5).
Brancher le filtré sur le courant électrique.
Que faire lorsque?
La tête de la pompe ne se positionne pas correctement.
| Cause Solution | |
| Un ou plusieurs paniers de filtration sont trop replis ou ne sont pas correctement superposés. | Ne pas trop replir les paniers et veiller à leur positionnement correct l'un au-dessus de l'autre. |
| Les orifices d'aspiration sur la tête de la pompe et sur le panier de filtration Combi II ne sont pas correctement superposés. | Faire pivoter la tête de la pompe ou le panier de filtration Combi II de 180°. |
Défaut d'étanchéité du filtré au niveau de la tête de la pompe.
| Cause Solution | |
| Les clips de verrouillage ne sont pas fermés ou pas correctement. | Veiller au verrouillage correct de tous les clips. |
| Le joint profilé est encrassé. Nettoyer les surfaces de contact et les graisser avec de la vaseline du commerce. |
| Le joint profilé est mal positionné, tordu, endommagé ou absent. | Placer correctement le joint ou le remplacer. |
| Le défaut d'étanchéité n'apparait qu'au bout d'un certain temps après la mise en marche, généralement au niveau des clips. | Le joint se trouvant dans le bloc de raccordement des tuyaux est défectueux. Remplacer le bloc de raccordement des tuyaux. |
Le filtrne ne tourne pas ou ne refoule pas d'eau.
| Cause Solution | |
| Pas d'alimentation électrique. Brancher la prise électrique. | |
| Pas d'eau dans le filtré. | Le filtré n'est pas auto-aspirant! Actionner le bouton d'amorçage et replir le filtré avec de l'eau (5). |
| Le rotor et/ou l'axe sont mal montés, l'axe est cassé, les supports caoutchouc de l'axe manquent, le dispositif de verrouillage à baïonnanette du boîtier n'est pas correctement positionné. | Démonter, contrôle, replacer les pièces défectueuses et remonter le filtré. Vérifier que l'axe et la fermeture à baïonnanette sont correctement positionnés. |
| Le rotor n'est pas monté, ou bien il est bloqué par des graviers ou des coquilles d'escargot. Le rotor est défectueux. | Nettoyer le rotor, monter un rotor en bon état. |
La capacité du filtré a fortement diminué.
| Cause Solution | |
| Les manettes d'arrêt (une ou les deux) sur la tête de la pompe ne sont pas sur la position « OPEN ». | Vérifier et modifier la position des manettes. |
| Le bloc de raccordement est encrassé. Retirer les tueaux souples et nettoyer le bloc deraccordement monté, les manettes d'arrêt étant sur « OPEN », à l'aide d'unerosse adaptée. | |
| Les tuyaux souples sont coudés, etc. Vérifier le montage des tuyaux pour éviter les coudes, rétrécissements, etc. | |
| La crépine d'aspiration est bouchée. Nettoyer la crépine d'aspiration. | |
| Formation de dépôts encrassant l'intérieur des tuyaux souples. | Nettoyer les tuyaux à l'aide d'unerosse adaptée. |
| Les masses filtrantes sont fortement encrassées. Nettoyer les masses filtrantes (surtout la masse de préfiltration). | |
| Les masses filtrantes sont installées dans des filets. | Les masses de filtration biologique longue durée, comme JBL MicroMec, JBL Sintomec etc. ne doivent pas être placées à l'intérieur de filts à mailles étroites. En cas de problèmes spécifique de filtration, utiliser exclusivement des masses filtrantes JBL avec cordure en mousse (paragraphe D). |
| Nettoyage insuffisant des masses de filtration. Retirer les masses filtrantes du panier de filtration et les nettoyer. | |
| Erreur dans l'utilisation des masses de filtration. | Les matériaux de filtration fins comme la ouate doivent être positionnés de manière lâche dans les paniers afin de ne pas:gérer l'écoulement de l'eau. |
| La pompe est encrassée. Nettoyer la chambre de la | pompe, le rotor et le couvercle à l'aide d'une Brosse (10). |
| L'eau ne circule pas correctement. Répéter le processus d'amorçage (5). |
| Le rotor et/ou l'axe sont mal montés, l'axe est cassé, les supports caoutchouc de l'axe manquent, le dispositif de verrouillage à baïonnanette du boîtier n'est pas correctement positionné. | Démonter, contrôle, replacer les pièces défectueuses et remonter le filtre. Vérifier que l'axe et la fermeture à baïonnanette sont correctement positionnés. |
| Présence de trop différents accessoires sur les tuyaux souples. | La présence de trop différents accessoires (p. ex. stérisilateur UV-C, etc.) réduit le flux de l'eau. Retirer les accessoires ou les faire fonctionner sur un circuit d'eau indépendant. |
Présence d'air dans le filtré.
| Cause Solution | |
| Le raccordement de la canne téléscopique se trouve au-dessous du niveau de l'eau. | Lors du renouvellement partiel de l'eau de l'acquarium, aspirer l'eau jusqu'à 5 cm environ au-dessus du raccordement, sinon débrancher l'appareil. |
| Le filtré est placé trop haut. | Le bord supérieur de la tête de la pompe doit se trouver au minimum à 20 cm au-dessous du niveau de l'eau. Plus il sera profond, mistrs ce sera. |
| Les tuyaux souples ne sont pas étanches et aspirent de l'air. | Vérifier l'étanchéité et le positionnement correct des tuyaux. |
| Présence d'un diffuseur à proximate de la canne d'aspiration. | En cas d'apport complémentaire en oxygène par l'intémidaire d'une pompe à membrane, veiller à ce que la distance entre le diffuseur et la canne d'aspiration soit suffisante. |
| Inversion des tuyaux sur « IN » et « OUT ». Raccorde | correctement les tuyaux. |
| Écoulement fortement ralenti à cause de masses filtrantes encrassées ou placées dans des filets. | Nettoyer les masses de filtration. Les masses de filtration biologique longue durée (JBL MicroMec, JBL Sintomec) ne doivent pas être placées à l'intérieur de fillets à mailles étroites. En cas de problèmes spécifique de filtration, utiliser exclusivement des masses filtrantes JBL avec cordure en mousse (paragraphe D). |
Les manettes d'arrêt sur la tête de la pompe sont difficiles à actionner.
| Cause Solution | |
| Les joints ne glissent plus. | Démonter le bloc de raccordement des tuyaux (7) et vaporiser de l'huile de silicone du commerce sur les billes des soupapes. Remonter le bloc de raccordement et actionner les manettes à plusieurs reprises. |
Poissons morts et/ou eau trouble
| Cause Solution | |
| Intoxication au nitrite à la suite du remplacement trop rapide d'un ancien filtr. Élimination des bacteriées nettoyantes avec l'ancien filtr. | Faire d'abord fonctionner en parallèle dans l'acquarium l'ancien et le nouveau filtré pendant deux semaines ou réutiliser 1/3 du matériel filtrant de l'ancien filtré dans le nouveau. Ne jamais entreprises en plus un « nettoyage général » de l'acquarium lors du changement de filtré! |
Masses filtrantes adaptations en cas de problèmes spécifique
(en vente dans le commerce)
Masses filtrantes pour utilisation avec bordure mousse
Les masses de filtration indiquées ci-dessous atteignent leur meilleur niveau d'efficacité lorsque le flux d'eau est lent, ce qui est obtenu dans les filtres JBL CRISTALPROFi de la série e par un principe de fonctionnement en deux étapes. La mousse filtrante est déjà découverte de manière à pouvoir-retirer une zone centrale de forme ovale et à la replacer par des masses filtrantes spéciales dans un filt à mailles étroites. Cette structure particulière assure une efficacité optimale en permettant à l'eau de traverser lentement les masses filtrantes spécifiques tandis que la cordure en mousse F3 ralentit le moins possible le débit total du filtre.
Les masses filtrantes appropriées sont les suivantes :
Élimine les résidus de médicaments, la coloration de l'eau ou les impuretés macromoléculaires dans les aquariums d'eau douce ou d'eau de mer. N'entraîne pratiquement pas d'augmentation de la conductivité ou de la teneur en phosphate de l'eau.
JBL PhosExultra - Résout les problèmes d'algues en éliminant efficacement le phosphate.
Empêche ou supprime le développement des algues indésirables en éliminant de l'eau douce ou de l'eau de mer leur principale substance nutritive, le phosphate.
Élimine le nitrate de l'eau douce. Empêche ou supprime le développement des algues indésirables en éliminant efficacement de l'eau douce l'une de leurs principales substances nutritives, le nitrate. Contient une résine échangeuse d'ions qui peut être regénérée en utilisant du gros sel.
JBL ClearMec - Élimine les polluants et assure une eau claire et sans problèmes d'algues.
Un mélange de billes d'argile et de résines spéciales élimine le phosphate, le nitrate et le nitrite dans les aquariums d'eau douce et prévient ainsi la prolifération d'algues indésirables. Les billes d'argile favorisent l'st installation des bacteries nettoyantes et activent en outre la dégradation biologique des pollutants. Le résultat est une eau saine et transparente.
13 Masses de filtration pour utilisation sans bordure mousse
Ces masses filtrantes ne ralentissent pour ainsi dire pas la circulation de l'eau dans le filtr, ce qui rend la présence d'une zone périphérique en mousse superflue. Leur volume a été calculé pour s'adapter parfaitement aux paniers de filtration des filtres CRISTALPROFi Série e.
JBL MicroMec est un matériel de filtration biologique fortement poreux en verre fritté, favorisant considérablement la colonisation des bacteries nettoyantes grâce à la structure spécifique de sa surface et de ses pores. Ceci permet une dégradation biologique efficace des pollutants. Ce matériel est particulièrement adapté à la filtration biologique longue durée des aquariums d'eau douce et d'eau de mer.
Anneaux de céramique (JBL CerMec)
Matériau de filtration mécanique ayant également une action biologique en aidant à l'installation des bacteriées nettoyantes. Sa presentation sous forme d'anneaux favorise la dispersion du flux dans toutes les directions, optimisant ainsi la circulation de l'eau à l'intérieur du filtrre.
TorMec - Boulettes de tourbe active pour une eau tropicale naturelle
Les boulettes de JBL TorMec sont réalisées à partir de deux sortes de tourbes représentant des teneurs en humine différentes. Ceci leur permet une efficacité rapideès le début ainsi qu'un effet équilibré à long terme. Grace à sa teneur elevée en humine, JBL TorMec réduit efficacement la dureté carbonatée et le pH. Il prévient également la prolifération des algues grâce à une légère coloration de l'eau qui filtreet certains éléments du spectre de la lumière, comme dans les eaux tropicales naturelles.
Garantie du fabricant
La garantie du fabricant s'ajoute aux droits légaux du client à l'encontre du vendeur quant à la livraison d'une marchandise sans définuts et ne limite pas les droits de recours pour malfaçon figurant à l'article 437 du Code civil allemand.
La société JBL GmbH & Co. KG Dieselstr. 3, 67141 Neuhofen (Allemagne) garantit au client consommateur l'absence de defaults et le bon fonctionnement des produits suivants pour une durée de 2 ans à partir de la date d'achat.
D'autre part, nous proposons au consommateur une extension de garantie à 4 ans pour l'appareil à partir de la date d'achat, après enregistrement du produit durant le délambda de garantie de deux ans prescrit par la loi à l'adresse :
Les pièces d'usure, comme les joints d'étanchéité incorpôrs, le rotor de la pompe et les axes, sont exclues de la garantie.
La garantie comprend la réparation, au besoin de JBL, par remplacement (livraison gratuite d'un produit équivalent) ou par remise en état ( selon les nécessités techniques) des pieces défectueuses.
La garantie n'englobe pas le remboursement de dommages consécutifs directs ou indirects.
La garantie s'applique exclusivement aux produits vendus à des clients au sein de l'Union française.
La garantie est caduque si le produit n'a pas ete monté, entreten ou nettoyé correctement par le client ou par un tiers, s'il a ete endommagé intentionnellement ou modifie d'une maniere quelconque pour un usage non conforme à son affectation.
Pendant la période de garantie, veuillez vous adresser à votre revendeur spécialisé en lui représentant le ticket de caisse ou nous contacter à l'adresse :
http://www.jbl.de/fr/supportuser/assistance-service-clients
Filterkorgar [l] / antal 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4
| Kombifilterkorg II [I] 1,1 1,1 1,1 2,3 2,3 |
| Filtermaterial [I] 2,3 3,5 4,7 8 10 |
| Slang, ytter-/inner-Ø [mm] | 12/16 | 12/16 | 12/16 | 16/22 | 19/25 |
| Spanning [V] / frekvens [Hz] | 230 / 50 (110 / 60) | 230 / 50 (110 / 60) | 230 / 50 (110 / 60) | 230 / 50 (110 / 60) | 230 / 50 (110 / 60) |
| Effektforbrukning [W] | 4 (4,5) | 9 (11) | 11 (15) | 20 (27) | 36 |
Energibesparing jämfort med foregående modell
Obedece à certification TÜV/GS
- Equipamentopleteoprontoparaaligacao
Ouvefornecido prontopara a operacao e ja equipado com massas filtrantes escolhidas de forma a garantir una eficientepurificacao mecanica e biologica da agua.Desta maneira, seu aquario tera sempre agua clara e saudavel.
combinada [I] 2,3 3,5 4,7 8 10
(F1) Massa pré-filtrante da JBL
Voltar a conectar o filtro à rede électrique.
O que fazer se...?
filtracni kose [I] 1,2/1 1,2/2 1,2/3 1,9/3 1,9/4
koš Combi [I] 1,1 1,1 1,1 2,3 2,3
filtracni media [I] 2,3 3,5 4,7 8 10
| hadice [mm] | 12/16 | 12/16 | 12/16 | 16/22 | 19/25 |
| napěti [V] / [Hz] | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
| (110 / 60) | (110 / 60) | (110 / 60) | (110 / 60) | (110 / 60) |
| W | 4 (4,5) | 9 (11) | 11 (15) | 20 (27) | 36 |
Uspora elektriny oproti staremu modelu
Ce est de facute dacá ...
Kombi fille septeti II [I] 1,1 1,1 1,1 2,3 2,3
| Filtre kitleleri [I] 2,3 3,5 4,7 | 8 | 10 | | |
| Hortum [mm] | 12/16 | 12/16 | 12/16 | 16/22 | 19/25 |
| Voltaj[V] / frekans [Hz] | 230 / 50(110 / 60) | 230 / 50(110 / 60) | 230 / 50(110 / 60) | 230 / 50(110 / 60) | 230 / 50(110 / 60) |
| Güç;tüketimi [W] | 4 (4,5) | 9 (11) | 11 (15) | 20 (27) | 36 |
Önceki modele gore enerji tasarrufu
| W | 4 | 4 | 15 |
| Yilda kWh olarak | 35 35 | 131,4 | |
| Yilda €** olarak | 7 | 7 | 26,28 |
Garanti suresi
