Produkttyp	Außenfilter für Aquarium
Marke	JBL
Modell	CristalProfi e901 greenline
Max. Pumpendurchfluss	900 l/h
Empfohlenes Aquariumvolumen	90 bis 300 Liter
Abmessungen (L x B x H)	180 x 210 x 405 mm
Behältervolumen	7,6 Liter
Gesamtvolumen der Filtermedien	4,7 Liter
Anzahl der Filterkörbe	3 Körbe à 1,2 L + 1 Korb mit Fächern à 1,1 L
Schlauchdurchmesser	12/16 mm
Elektrische Leistung	11 W (bei 110 V: 15 W)
Versorgungsspannung	230 V / 50 Hz (110 V / 60 Hz)
Energieeinsparung	Bis zu 43 % im Vergleich zur Vorgängergeneration
Geräuschpegel	Sehr leise dank Keramikachse
Ansaugung	Integrierte Schnellansaugvorrichtung (START-Taste)
Anschluss	Anschlussblock mit Wasserstop (patentiert)
Hauptfunktion	Mechanische und biologische Filtration im geschlossenen Kreislauf
Mitgelieferte Filtermedien	Vorfilterschwamm (F1), MicroMec-Kugeln (F2), 20-ppi-Schwämme (F3, F4), 30-ppi-Schwamm (F5)
Regelmäßige Wartung	Regelmäßige Reinigung des Vorfilters (F1) etwa alle 2 Monate
Sicherheit	TÜV/GS-geprüft, automatische Abschaltung bei Störung, Tropfschleife
Garantie	4 Jahre (außer Verschleißteile)

Häufig gestellte Fragen - CristalProfi e901 JBL

Wie sauge ich den Filter CristalProfi e901 an?

Drücken Sie mehrmals die START-Taste am Pumpenkopf, bis Wasser in den Saugschlauch gelangt. Warten Sie, bis der Filter vollständig gefüllt ist, und schließen Sie ihn dann an.

Wie oft sollte der Filter gereinigt werden?

Das Vorfiltermedium (F1) sollte alle 2 Monate gereinigt oder ausgetauscht werden. Die anderen Medien (F2 bis F5) werden je nach Verschmutzungsgrad alle 6 bis 12 Monate gereinigt.

Was tun, wenn die Durchflussmenge stark nachlässt?

Überprüfen Sie zunächst, ob die Hebel in Position OPEN stehen. Reinigen Sie dann den Ansaugkorb, die Filtermedien (insbesondere F1) und die Innenschläuche mit einer Bürste (z. B. JBL Cleany).

Wie reinige ich den Pumpenrotor?

Trennen Sie das Gerät vom Netz, öffnen Sie das Rotorgehäuse, indem Sie den Deckel auf OPEN drehen. Entfernen Sie vorsichtig den Rotor (Achtung Magnet), reinigen Sie Gehäuse, Rotor und Deckel mit klarem Wasser. Bei Kalkablagerungen verwenden Sie JBL Clean A.

Der Filter macht Geräusche, was tun?

Überprüfen Sie, ob Rotor und Keramikachse korrekt montiert sind und die Gummihalterungen an Ort und Stelle sind. Ein abgenutzter Rotor kann Geräusche verursachen; ersetzen Sie das komplette Set aus Rotor, Achse und Halterungen.

Kann ich andere Filtermedien als JBL verwenden?

Es wird empfohlen, ausschließlich Original-JBL-Filtermedien zu verwenden, um die Leistung und Lebensdauer der Pumpe zu gewährleisten. Nicht geeignete Medien können die Durchflussmenge verringern und den Filter beschädigen.

Wie vermeide ich Undichtigkeiten am Pumpenkopf?

Stellen Sie sicher, dass die Verschlussclips fest geschlossen sind und die Profildichtung sauber, richtig positioniert und ggf. mit Vaseline gefettet ist. Ersetzen Sie die Dichtung, wenn sie beschädigt ist.

Was tun, wenn sich Luft im Filter ansammelt?

Überprüfen Sie, ob der Filter tief genug steht (Kopf weniger als 20 cm unter dem Wasserspiegel). Stellen Sie sicher, dass Schlauchanschlüsse dicht sind und der Ansaugkorb keine Luft ansaugt (kein Diffusor in der Nähe).

Wie tausche ich das Filtermaterial aus?

Trennen Sie das Gerät vom Netz, schließen Sie die Absperrhebel, entfernen Sie den Anschlussblock. Öffnen Sie die Clips, nehmen Sie den Pumpenkopf und dann die Körbe heraus. Reinigen oder ersetzen Sie die Medien. Reinigen Sie niemals alle Medien gleichzeitig, um die Bakterienkulturen zu erhalten.

Wie lange halten die Filtermedien?

Die Schwämme (F1, F3, F4, F5) sollten nach 3 bis 4 Reinigungen ausgetauscht werden. Die JBL MicroMec-Kugeln (F2) halten etwa ein Jahr; ersetzen Sie sie, wenn sie anfangen zu bröckeln.

BEDIENUNGSANLEITUNG CristalProfi e901 JBL

Aquarien-Außenfilter

Für sauberes und gesundes Wasser

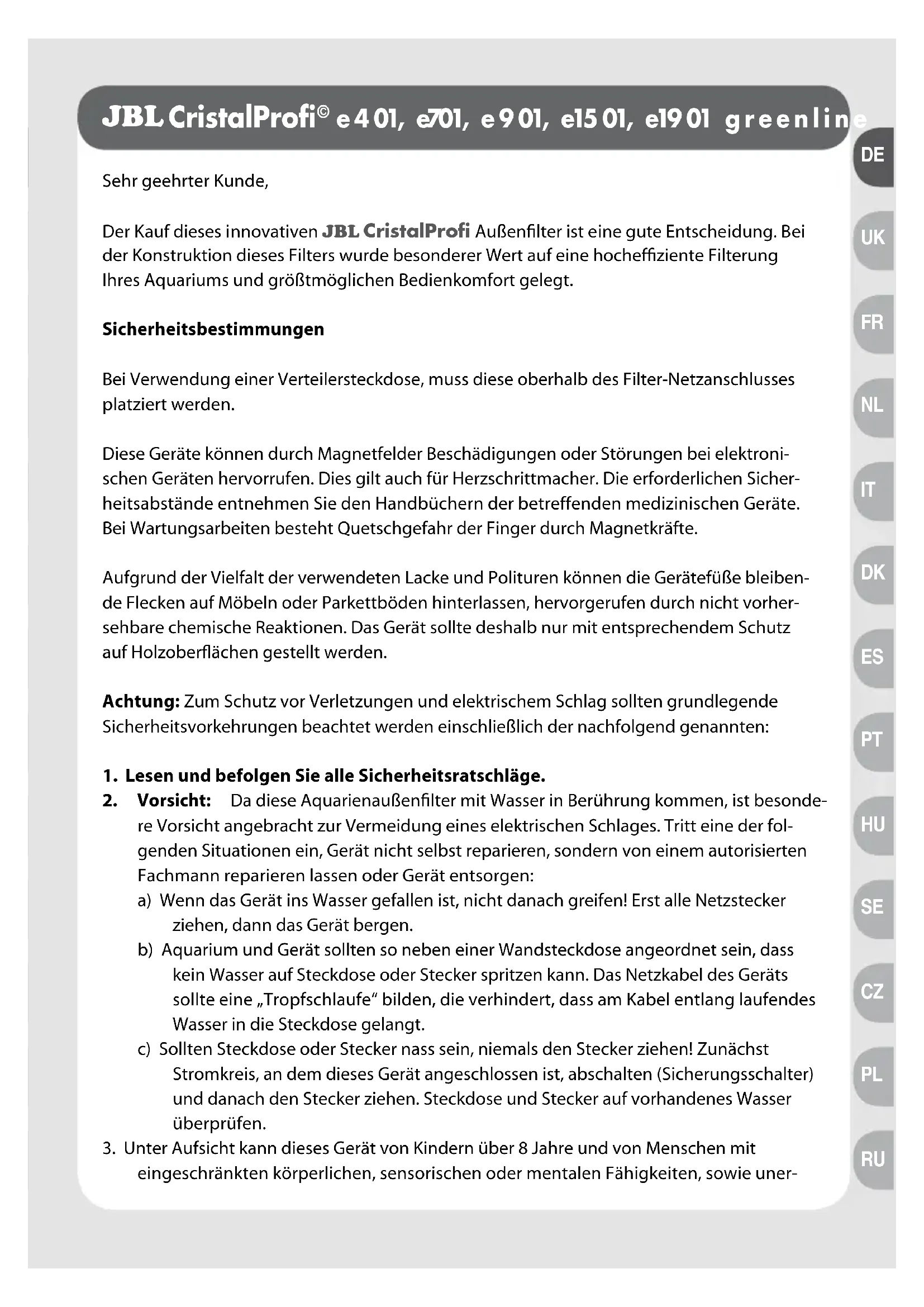

Sehr geehrter Kunde,

Der Kauf these innovativen JBL CristalProfi Außenfilter ist eine gute Entscheidung. Bei der Konstruktion these Filters wurde besonderer Wert auf eine hocheffiziente Filterung Ihres Aquariums und großtomöglichen Bedienkomfort gelegt.

Sicherheitsbestimmungen

Bei Verwendung einer Verteilersteckdose, muss diese oberhalb des Filter-Netzanschlusses platziert werden.

These Geräte können durch Magnetfelder Beschädigungen oder Störungen bei elektronischen Geräten hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände entnehmen Sie den Handbuchern der betreffenden medizinischen Geräte. Bei Wartungsarbeiten besteht Quetschgefahr der Finger durch Magnetkräfte.

Aufgrund der Vielfalt der verwendeten Lacke und Polituren können die Gerätefübe bleibende Flecken auf Möbeln oder Parkettböden hinterlassen, hervorgerufen durch nicht vorhersehbare chemische Reaktionen. Das Gerät sollte deshalb nur mit entsprechenden Schutz auf Holzoberflächen gestellt werden.

Achtung: Zum Schutz vor Verletzungen und elektrischem Schlag sollenn grundlegende Sicherheitsvorkehrungen beachtet werden einschließlich der nachfolgend genannten:

1. Lesen und befolgen Sie alle Sicherheitsratschläge.

1. Vorsicht: Da diese Aquarienaußenfilter mit Wasser in Berührung kommt, ist besondere Vorsicht angebracht zur Vermeidung eines elektrischen Schlages. Tritt eine der folgenden Situationen ein, Gerät nicht selbst reparieren, sondern von einem autorisierten Fachmann reparieren lessen oder Gerät entsorgen:

a) Wenn das Gerät ins Wasser gefallen ist, nicht danach greifen! Erst alle Netzsteckerziehen, dann das Gerät bergen.
b) Aquarium und Gerät sollenn soiben einer Wandsteckdose angeordnet sein, dass kein Wasser auf Steckdose oder Stecker spritzen kann. Das Netzkabel des Geräts sollte eine „Tropfschlaufe" bilden, die verhindert, dass am Kabel entlang laufendes Wasser in die Steckdose gelangt.
c) Sollten Steckdose oder Stecker Nass sein, niemals den Steckerziehen! Zunachst Stromkreis, an dem diesen Gerät angeschlossen ist, abschalten (Sicherungsschalter) und danach den Steckerziehen. Steckdose und Stecker auf vorhandenes Wasser überprüfen.

1. Unter Aufsicht kann these Gerät von Kindern über 8 Jahre und von Menschen mit eingeschränkten körperlichen, sensorischen oder mentalen Fähigkeiten, sowie uner-

fahrenen Menschen verwendet werden. Dafür sollen den sie eine Einführung in die Funktionseise des Geräts bereits haben und sich der Gefahren der Anwendung bewusst sein. Das Gerät ist kein Spielzeug. Kinder sollen das Gerät nicht saubern oder warten, es sei dess, sie sind über 8 Jahre alt und werden beaufsichtigt.

1. Bei Nichtbenutzung, vor dem An- oder Abbau von Teilen oder vor dem Reinigen Gerät immer vom Stromnetz trennen. Stecker nie am Kabel aus der Steckdoseziehen, sondern immer den Stecker anfassen und herausziehen.
2. Das Gerätarf zu keinem anderen als dem vorgesehenen Zweck benutzt werden. Die Verwendung nicht vom Hersteller empfohlener Zubehörteile kann zu gefährlichen Situationen führen.
3. Gerät nicht an frostgefahrdeten Orten betreiben oder aufbewahren.
4. Das Netzkabel theses Gerätes kann nicht ersetzt werden. Bei Beschädigung des Kabels muss das Gerät entsorgt werden.
5. Vor Inbetriebnahme auf sichere Installation des Gerätes achten.
6. Das Gerätarf nicht trocken laufen.
7. Gerat darf nur in Räumen benutzt werden. Nur für aquaristische Verwendungszwecke.
8. Vor Arbeiten am Gerät oder im Aquarium alle elektrischen Geräte im Aquarium vom Stromnetz trennen.
9. Dieses Gerät darf nicht benutzt werden zur Fördierung von Flüssigkeiten, die wärmer sind als 35^ .
10. Um einen elektrischen Stromschlag zu vermeiden, tauchen Sie das Gerät, den Netzstecker oder das Netzkabel niemals in Wasser oder andere Flüssigkeiten.
11. These Anleitung gut aufbewahren!

CE, TÜV/GS

Entsorgung: Der Pumpenkopf these Gerätes darft nicht mit dem normalen Hausmull entsorgt werden. Beachten Sie die örtlichen Entsorgungsvorschriften für Elektr trogeräte.

Inhaltsverzeichnis

Funktionsbeschreibung 3

Besonderheiten 3

Teile und Bezeichnung, 4

Technische Daten 5

Installation

Hinweis zur Pumpleistung

Wartung und Pflege

Was tun, wenn ...

Filtermassen fur Problemlösungen

Funktionsbeschreibung

JBL CristalProfi greenline Filter reinigen das Aquarienwasser im geschlossenen Kreislaufsystem. Eine im Filterkopf eingebaute, wartungsfreiie Pumpe sorgt für eine permanente Zirkulation. Das Wasser wird aus dem Aquarium in den Filtermassenbehälter geleitet, wo es die Filtermassen von unter nach oben durchfließt und entsprechend gereinigt anschließend in das Aquarium zurück gefördert wird. Der Filter ist NICHT selbstansaugend. Die anfanglich im System enthaltene Luft muss vor dem Start entfernt werden. Dies geschieht durch Betätigung der eingebauten Schnellstart-Einrichtung.

Besonderheiten

- Energieeffizient

Die Filter der JBL CristalProfi greenline Serie brauchen bis zu 43% (je nach Modell) weniger Strom als die vergleichbaren Vorgängermodelle.

Leistungsstark, leise

Neue Motorentechnologie ermöglich die gleiche effektive Wasserumwälzung in Ihrem Aquarium wie bei den Vorgängermodellen.

Optimierte Pumpenkreisel mit Keramiklagern sorgen für extreme Laufrufe und Langlebigkeit.

- Selten zu reinigen

Direkt unter dem Pumpenkopf befindet sich ein patentierter [EP 1832164] innovativer Combi-Filtermassenkorb, in dem die rechts und links vorhandenen Vorfiltermassen extrem leicht zugänglich sind. Durch regelmäßigen Austausch der Vorfiltermassen brauchen die restlichen Filtermassen nur noch sehr Selten gereinigt zu werden.

Mit Hochleistungs-Biofilterkugeln JBL MicroMec

Durch die Form als Kugeln mit entsprechlichem Durchmesser entsteht ein Selfreinigungseffekt. Dadurch braucht diese Filterasse nur in sehr langen Zeitintervallen gereinigt zu werden. Zusammen mit dem leicht zu reinigenden Vorfilter sind Standzeiten der Hauptfiltermassen von bis zu einem Jahr möglich.

Einfach zu starten, sicher

Eine eingebaute Schnellstart-Einrichtung ermöglicht kinderleichten Filterstart ohne lastiges Wasseransaugen. Alle Teile des Filters sind spielend leicht zu montieren und so konstruiert, dass fehlerhafter Zusammenbau ausgeschlossen ist.

Ein patentierter [EP 1869973] innovativer Schlauchanschlussblock mit Wasserstopp verhindert Wasseraustritt beim Abkoppeln des Blockes vom Filter.

TÜV/GS geprüft

- Komplett ausgestattet und anschluss fertig

Der Filter ist komplett anschlussfertig und mit Filtermassen ausgestattet. Die Filtermassen sind so ausgewählt, dass sie eine effiziente mechanische und biologi-sche Wasserreinigung gewährleisten. So erhält Ihr Aquarium klares und gesundes Wasser. Reichhaltiges Zubehor ermöglich spielend leichten An Schluss an nahezu jedem S- und Meerwasseraquarium.

Teile und Bezeichnung

1 Schlauchanschlussblock mit Wasserstopp
1 a Mittelhebel
2 Pumpenkopf 2 a linker Absperrhebel 2 b rechter Absperrhebel
3 Profildichtung
4 Neue Verteilerplatte für einlaufendes Wasser
5 Combi-Filterkorb
6 Filterkorb
7 Filterbehälter 7 a Verschlussclips
8 Wasserauslaufrohr (zum Aquarium) mit Schlauchverschraubung
9 Winkelstück (2 x)
10 Verländerungsstück (2 x)
11 Breitstrahrhohr
12 Dusenstrahlrohr (2 Teile)
13 Verschluss für Dusenstrahrhohr (vormontiert!)
14 Saugnapf (5 x)
15 kurzer Rohrclip fur Saugnapf (5 x)
16 langer Rohrclip fur Saugnapf (5 x)
17 Ansaugrohr (vom Aquarium), ausziehbar, mit Schlauchverschraubung
18 Ansaugkorb
19 Schlauch ( 12/16 bei CP e401, e701 und e901, 16/22 bei CP e1501, 19/25 bei CP e1901)

F1 Vorfilterasse: Schaumstoff T-Profil, 10 ppi
F2 Biologische Hauptfiltermasse: JBL MicroMec Hochleistungs-Biofilterkugeln
F3 Biologische Hauptfiltermasse: Schaumstoffmatte 20 ppi
F4 Biologische Hauptfilterasse: Schaumstoffmatte 20 ppi
F5 Mechanisch / biologische Feinfiltermasse: Schaumstoffmatte 30 ppi
ppi: pores per inch; Poren pro Zoll; 1 Zoll = 2,54 cm

Technische Daten	CP e401 greenline	CP e701 greenline	CP e901 greenline	CP e1501 greenline	CP e1901 greenline
max. Pumpenleistung [I/h]	450 700 900	1400 1900
Für Aquarium [I] 40-120 60-200 90-300 160-600 200-800
L x B x H [mm]*	180 x 210 x	180 x 210 x	180 x 210 x	200 x 235 x	200 x 235 x
	284	350	405	460	564
Filterbehälter [I]	4,6 6,1 7,6 12 15
Filterkorbe [I] / Anzahl 1,2 / 1 1,2 / 2 1,2 / 3 1,9 / 3 1,9 / 4
Combi-Filterkorb [I]	1,1 1,1 1,1 2,3 2,3
Filtermassen [I]	2,3 3,5 4,7 8 10
Schlauch [mm]	12/16 12/16 12/16 16/22 19/25
Spannung[V] / Frequenz [Hz]	230 / 50	230 / 50 (110 / 60)	230 / 50 (110 / 60)	230 / 50 (110 / 60)	230 / 50
Leistungsaufnahme [W]	49 (11) 11 (15)		20 (27)	36
Energieeinsparung gegenüber Vorgängermodell
W		4	4 15
kWh pro Jahr		35 35	131,4
€ pro Jahr**		7	7 26,28
€ in Garantiezeit**		28 28	105,12
*inclusive Schlauchanschlussblock
** bei 0,20 € / KWh

Installation

Auspacken undVBorbereiten

Nehmen Sie Filter und separat beiliegenden Zubehör vorsichtig aus der Packung und prüfen Sie es auf Vollständigkeit. Bei Unvollständigkeit oder Beschädigung wenden Sie sich an ihren Fachhändler.

Öffnen Sie alle 4 Verschlussclips am Filterbehälter und nehmen Sie den Pumpenkopf ab. Sämtliche Modèle der CristalProfi greenline Außenfilter besitzen seit Seriennummer 12-27-0001 und höher eine neue Wasserverteilerplatte (4), die mit einem U-Profil gegen den oberen Combi-Filterkorb dichtet. Ziehen Sie der Reihe nach alle Filterkorbe hereaus und spulen Sie sämtliche Filtermaterialien unter lauwarmem Leitungswasser gründlich aus. Platzieren Sie die Filterkorbe wieder in der ursprünglichen Reihenfolge in den Filter.

Bevor Sie den Pumpenkopf aufsetzen, sollenn Sie die im Filter enthaltenen Filtermassen mit JBL FilterStart Reinigungsbakterien (erhältlich im Fachhandel), wie folgt, biologisch aktivieren: Entleeren Sie den kompletten Inhalt der erforderlichen Anzahl Flaschen JBL FilterStart in die beiden Vorfiltermassen des Combi-Filterkorbes.

Anzahl Flaschen JBL FilterStart:

CristalProfe401: 1 Flasche

CristalProfi e701: 1

CristalProfi e901: 2 Flascher

Setzen Sie den Pumpenkopf auf den Filterbehälter und schlieben die Verschlussclips.

Hinweis: Die leeren Filterkorbe sind (ausgenommen e401) beliebig untereinander tauschbar; lediglich der Combi-Filterkorb kann nur als letzter Korb oben eingesetzt werden. Der Pumpenkopf kann in seiner Position beliebig um 180^ gedreht werden.

Tipp: Öffnen und schreiben Sie immer kreuzweise gegenüberliegende Clips. Das schon die Profildichtung im Pumpenkopf und schließt den Filter entsprechenden passgenau.

2 Schlauchanschlussblock und Schläuche anbringen

Drehen Sie die beiden kleinen Absperrhebel auf dem Pumpenkopf in Position (●), die der Markierung „OPEN" gegenüber liegt, so dass die Nut in der Basis der Hebel senkrecht nach oben zeigt.

Setzen Sie den Schlauchanschlussblock mit nach oben gezogenem Mittelhebel in den Pumpenkopf ein und drücken ihm fest nach unten.

Legen Sie den Mittelhebel zur Fixierung nach unter und drehen die beiden kleinen Absper-rhebel in die Position „OPEN". Nun sind die im Schlauchanschlussblock integrierten Kugel-ventile geöffnet und der Schlauchanschlussblock kann auch bei angehobenem Mittelhebel nicht entnommen werden (Sicherheitsabspperrung).

Schieben Sie jeder Schlauch auf einen Schlauchanschluss und drehen Sie die Mutter gegen den Uhrzeigersinn, bis der Schlauch fest sitzt.

3 Filter an seinen Platz bringen

Nun kann der Filter bereits an seinen vorgesehenen Ort im Aquarienschrank o. Å. gebracht werden. Beachten Sie darauf Folgendes: Bei Unterbringung des Filters im Aquarienschrank darauf der Höhenunterschied zwischen Wasseroberfläche und Filterboden max. 180 cm (bei e401 max. 120 cm) betragen. Bei Aufstellung besoin dem Aquarium sollen ein Abstand von mindestens 20 cm zwischen Wasseroberfläche und Filteroberkante gegeben sein.

ACHTUNG: Filter immer aufrecht stehend betreiben!

4 Rohre und Schlauche anbringen

Steen Sie den Ansaugkorb auf das Ansaugrohr und bringen Sie dies mit Hilfe der Saugnäffe und Rohrclips an der Innenseite des Aquariums an. Je nach Beschaffenheit des Aquariennandes verwenden Sie kurze oder lange Clips. Ziehen Sie das Teleskoprohr soweit aus, dass der Ansaugkorb sich ca. 5 cm über dem Bodengrund befindet. Die beiden Teile des Teleskoprohres sind durch einen O-Ring gegeneinander abgedachtet, sodass das Teleskoprohr auch bei niedrigen Wasserständen (z. B. Schildkrötenbecken) keine Luftzieht.

Verbinden Sie Wasserauslaufrohr, Rohrbogen und gegebenenfalls Dusenstrahrhohr mitein

ander und montieren Sie es bereits mit Saughaltern im Aquarium. Entfernen Sie zunachst den Verschluss des Düstenstrahlrohrs und setzen Sie ihn erst wieder ein, wenn der Filter in Betrieb ist.

Tipp: Bei bepflanzten Aquarien raten wir von der Verwendung des Dusenstrahlrohres ab, da diesunnotig viledes wichtigen Pflanzennahrstoffs CO_2 austreiben wurd. Optimal ist die Verwendung des Auslaufrohrs mit Winkelstück oder Breitstrahrhohr, wobei die Austrittsoffnung unter der Wasseroberflache liegen sollte, um so eine moderate Oberflachenstromung zu erhalten. Durch die beiden Verlangerungsstücke kann die Entfernung der Austrittsoffnung zur Wasseroberflache individuell eingestellt werden.

Verbinden Sie den Schlauch von der Position „IN" am Schlauchanschlussblock (schwarzer Winkelanschluss) mit dem Ansaugrohr und den Schlauch von der Position „OUT" (grauer Winkelanschluss) mit dem Wasserauslaufrohr. Sichern Sie die Schläuche durch Drehen der Mutter gegen den Uhrzeigersinn, bis sie fest sitzen.

Schneiden Sie die Schläuche so kurz wie möglich, um Knicke zu vermeiden. Dies erleichtert außer dem den Startvorgang.

5 Inbetriebnahme

Vergewissern Sie sich, dass beiden kleinen Absperrerhebel auf dem Pumpenkopf sich in Stellung „OPEN" befinden. Während des folgenden Startvorgangs muss sich das Wasserauslaufrohr mit Düstenstrahlrohr etc. Über dem Wasserspiegel befinden, damit das Gerät optimal entlüftet.

Drücken Sie mit der Handfläche wiederholt auf den „START“-Knopf auf dem Pumpenkopf, bis das Wasser beginnnt in den Ansaugschlauch (Schlauch an „IN“) zu laufen. Warten Sie nun, bis der Filter sich komplett mit Wasser gefüllt hat und das Wasser im Schlauch zum Wasserauslaufrohr (Schlauch an „OUT“) auf gleicher Höhe mit dem Wasserspiegel im Aquarium steht.

Verbinden Sie den Filter mit dem Stromnetz. Das Wasser fliebt nun aus dem Wasserauslaufrohr ins Aquarium. Anfanglich kann es mit Luft vermischt sein, die sich noch zwischen den Lagen des Filtermaterials festgesetzt hatte. Durch leichtes Schütteln des Filters lost sich die Luft und entweicht mit dem Wasserstrom.

Hinweis: Soll an einem Aquarium ein bereits vorhandener Filter durch einen JBL CristalProfi ersetzt werden, empfehlen wir, den neuen Filter zunachst 2 Wochen lang parallel am gleichen Aquarium zu betreiben, bevor der „alte“ abgebaut wird. Dadurch wird eine optimale Besiedelung des neuen Filters mit Reinigungsbakterien erreicht und das Auftreten von gefährlichem Nitrit in der Übergangsphase vermieden.

Überprüfen Sie alle Teile auf Dichtheit!

6 Wasser Durchfluss regulieren

Falls gewünscht, kann die Wasserdurchflussmenge am Absperrhebel mit der Bezeichnung OUT (grauer Winkelanschluss) reguliert werden. Je weiter der Hebel von der Markierung "OPEN" weggedreht wird, umso weniger Wasser fordert der Filter. Niemals am gegenüberliegenden Hebel regulieren!

Wichtig: Eine Drosselung der Leistung um mehr als die Hälfte solle aus folgenden Gründen vermieden werden: Das Laufgeräusch kann sich erhöhen, die Lebensdauer des Rotors kann sich verkurzen und die für den Betrieb des Pumpenkopfes erforderliche Kühlung ist nicht mehr safer gewährleistet.

Hinweis zur Pumpleistung

Für eine optimale und zuverlüssige Funktion empfehlen wir dringend, nur JBL Originalfiltermassen zu verwenden.

Die auf den Typenschildern und auf der Packung angegebenen Daten sind, wie technisch üblich, maximale LEERLAUFDATEN der Pumpe, ohne Schläuche und Filtermassen:

CP e401: 450 l/h

CP e701: 700 l/h

CP e901: 900 l/h

CP e1501: 1400 l/h

CP e1901: 1900 l/h

These Daten verringern sich beim Betrieb am Aquarium je nach Schlauchlänge und Filtermassen unterscheidlich stark. Durch Verschmutzung der Schläuche und der Filtermassen findet eine weitere Reduktion staat.

Bei 1,50 m Schlauchlange und Betrieb mit den mitgelieferten Filtermassen ergibt sich im Neuzustand oder nach Reinigung etwa folgende Leistung:

CP e401: 200 - 250 l/h

CP e701: 350 - 400 l/h

CP e901: 380 - 450 l/h

Wenn diese Werte um ca. 50% nachlassen, sollen den Filtermaterialien und Schläuche gereinigt werden.

Wartung und Pflege

Alle CristalProfi greenline Außenfilter von JBL sind werkssheitig mit einer Standardfulflung an Filtermassen bestückt, die sauberes und gesundes Aquarienwasser für den sog. „Normalbetrieb“ sicherstellen. Sie bieten den für den Schadstoffabbau essentiell erforderlichen Reinigungs - bakterien sehr gute Ansiedelungsmöglichkeiten und sorgen durch mechanische Vorreinigung davon, dass diese Bakterien ihren Dienst möglichst lange ungestört durchführten können.

Selbstverständlich konnen Sie die Bestückung mit Filtermassen ihren speziellen Bedürfnissen anpassen und darauf auf das umfangreiche Sortiment an JBL Filtermassen zusammen. Je nach Filtermasse kann dies jedoch einen Einfluss auf die Pumpleistung Ihr's Filters und die Standzeit der Filtermassen haben.

Achtung: Regelmäßige Wartung und Reinigung des Filters ist unbedingt erforderlich, um ein Nachlassen der Pumpleistung zu vermeiden.

Reinigung bzw. Austausch des Filtermaterials

Ziehen Sie vor jeder Arbeit am Filter unbedingt den Netzstecker!

Drehen Sie beide kleinen Absperrhebel auf dem Pumpenkopf in die der Markierung „OPEN" gegenüberliegende Position (●) bis zum Anschlag. Ziehen Sie den Mittelhebel am Schlauchanschlussblock ganz nach oben und drückenihn bis zum Anschlag. Dabei wird der Schlauchanschlussblock etwas aus seinem Sitz gehoben. Ziehen Sie den Schlauchanschlussblock nach oben hereaus. Die Kugelventile im Schlauchanschlussblock sind nun geschlossen und halten das Wasser in den Schläuchen. Unbemerktes Öffnen, z. B. durch Kinder, und damit verbundener ungewöllter Wasseraustritt ist ausgeschlossen.

Öffnen Sie die 4 Verschlussclips am Filterbehälter und nehmen Sie den Pumpenkopf ab. Entnahmen Sie die Filterkorbe mit den Filtermassen und waschen die Filtermassen in lauwarmem (25^) Wasser aus. Reinigen Sie niemals ALLE Filtermassen gleichzeitig, da sonst zu weitere nutzliche Reinigungsbakterien mit ausgewaschen werden. Die JBL CristalProfi Filter der e-Serie sind so konstruiert, dass in der Regel nur die Vorfiltermasse (F1) gereinigt werden muss und die restlichen Filtermassen nur in größeren Zeitabständen.

Tipp: Vergessen Sie nicht, alle Schläuche und Rohre regelmäß mit einer passenden Bürste (z.B. JBL Cleany) zu reinigen, da Bakterienablagerungen an der Innenseite die Pumpleistung des Filters drastisch reduzieren.

Funktionsweise und Austauschintervalle der einzelnen Filtermaterialien

(F1) JBL Vorfiltermasse

Mechanisches Vorfiltermaterial aus grobem Schaumstoff als T-Profil zugeschnitten, um möglichst viel groben Schmutz aufnehmen zu konnen. Diese Material sollte alle 2 Monate ausgewechselt werden. Ein bis zweimaliges Auswaschen ist möglich.

(F2) Hochleistungs-Biofilterkugeln (JBL MicroMec)

JBL MicroMec ist ein hochporöses Biofiltermaterial aus gesintertem Glas, das durch seine besondere Oberflächen- und Porenstruktur die Ansiedelung nützlicher Reinigungsbakterien extrem fördert. So wird ein effektiver biologischer Abbau von Schadstoffen erhögt. Es eignet sich deshalb besonderss gut zur intensiven biologischen Langzeitfilterung im Süß-

und Meerwasseraquarium. Durch die Form als Kugeln mit entsprechlichem Durchmesser entsteht ein Selbstreinigungseffekt. Dadurch ist je nach Schmutzanfall nur alle 6 - 12 Monate nur ein kurzes Absprülen erforderlich. Austausch, wenn die Kugeln beginnen zu zerfallen. Filtermassen für bestimmte Problemlösungen finden Sie in den Kapiteln 12 und 13.

(F3) Filterschaum (JBL UniBloc):

Mittelporige Schaumstoffpads für effektive biologische Filterung durch optimale Ansiedelungsmöglichkeit für Reinigungsbakterien. Die Pads verfügen über einen Ausschnitt, der entnommen werden kann, um an deren Platz Filtermassen für spezielle Problemlösungen zuplatzieren. Eine vorsichtige Reinigung ist etwa 6 Monate erforderlich. Austausch nach drei-bis viermaliger Reinigung. Immer nur eines von zwei Pads im Wechsel reinigen bzw. austauschen.

(F4,F5) Filterschaum

Ein mittelporiges und ein feinporiges Schaumstoffpad für die mittlere Kammer des Combi-Filterkorbs. Das mittelporige Pad filtert biologisch durch Ansiedelung von Reinigungsbakterien. Das feinporige Pad hält eventuelle Schmutzpartikel, die der Pumpe schaden konnten, zurück und filtert auch noch biologisch. Die Rillen auf der Oberseite des feinporigen Pads dieren der Aufnahme spezieller JBL Stixx zur Langzeitdungung von Wasserpflanzen. Reinigung des mittelporigen Pads etwa alle 6 Monate. Das feinporige Pad sollte etwa alle 4 Monate oder nach Bedarf (Nachlassen der Pumpleistung) gereinigt werden. Austausch nach drei- bis viermaliger Reinigung.

$$ (F 1 + F 4 + F 5 = J B L C o m b i B l o c) $$

Reinigung der Schläuche

Die Schläuche werden von Bakterien bewachsen, die durch ihre Schleimbildung den Wasserfluss erheblich behindern können. Algenbewuchs kommt nur bei starkem Lichteinfall vor. Reinigen Sie deshalb die Schläuche regelmäßig mit einer Reinigungsbürste (z. B. JBL Cleany). Einfaches Ausspüssen mit Leitungswasser genugt nicht!

10 Reinigung von Rotor und Gehäuse

Drehen Sie die Abdeckung des Rotorgehäuses gegen den Uhrzeigersinn in Richtung „Open" und nehmen Sie die Abdeckung durch leichten Zug ab. Ziehen Sie den Rotor aus seinem Gehäuse.

ACHTUNG: Der Rotor wird durch Magnetkraft im Gehäuse gehalten. Gehen Sie beim Herausziehen entsprechend vorsichtig vor und beachten damit, ihre Finger nicht zu verletzen.

Die Keramikachse wird durch zwei Gummilager gehalten, die beim Herausziehen des Rotors entwe - der an der Achse oder am Grund des Rotorgehäuses bzw. in der Mitte des Gehausedeckels verbleiben.

Reinigen Sie Rotorgehäuse, Rotor und Achse mit einer passenden Reinigungsbürste und spulen Sie diese anschließend mit sauberem Wasser nach. Kalkablagerungen setzen sich durch Einweichen in JBL Clean A (erhältlich im Fachhandel) mühelos entfernen. Tauchen Sie den Pumpenkopf zur Reinigung niemals in Wasser oder andere Flüssigkeiten. Verwenden Sie ein feuchtes Tuch (z. B. JBL WishWash), um die Gehäuseoberfläche zu saubern.

Setzen Sie Keramikachse und Rotor wieder in das Gehäuse ein. Achten Sie damit auf Vorhandensein und korrekten Sitz der Gummilager für die Keramikachse. Setzen Sie die Rotorabdeckung wieder ein und drehen sie unter leichtem Druck nach unten in Richtung „CLOSE" bis zum Anschlag.

Hinweis: Sollte aufgrund von Verschleiberscheinungen ein Auswechseln des Rotors erforderlich sein, muss immer das komplette Set Rotor mit Achse und 2 Gummilager gewechselt werden. Nur so ist eine einwandfrei Funktion und ruhiger Lauf gewährleistet. Beim Herausnehmen von Rotor und Achse bleibt oft ein Gummilager am Grund des Rotorgehäuses stecken und ist drot nur sehr schwer zu entfernen. Dafür hat JBL ein eigenes Spezialwerkzeug entwickelt, das unter dem Name „Zughilfe für Rotorlager" im Zoofachhandel erhältlich ist. Eine nützliche Reinigungsbürste für das Rotorgehäuse liegt dem Werkzeug ebenfalls bei.

11 Filter wieder in Betriebnehmen

Setzen Sie den Schlauchanschlussblock mit daran befindlichen Schläuchen wieder ein, wie unter (2) beschreiben. Drehen Sie zunachst den rechten Absperrhebel und eineuge Sekunden danach den linken in Richtung „OPEN" bis zum Anschlag.

Falls das Wasser nicht beginnt, von selbst in den Filterbehälter zu laufen, starten Sie den Filter, wie unter (5) beschreiben.

Verbinden Sie den Filter mit dem Stromnetz.

Was tun gonna ...

Pumpenkopf lassst sich nicht richtig anbringen

Ursache Lösung
Einer oder mehrere Filterkorbe überfüllt oder nicht korrekt aufeinander sitzend	Filterkorbe nicht überfüllen; auf sauberen Sitz übereinander achten

Filter am Pumpenkopf undicht

Ursache Lösung
Verschlussclips nicht oder nicht richtig geschlossen	Alle Verschlussclips richtig schreiben
Profildichtung verschmutzt	Dichtflächen reinigen und mit handelsüblicher Vaseline fetten
Profildichtung falsch eingelegt, verdreht, beschädigt oder fehl't ganz.	Dichtung korrekt einsetzen oder ersetzen

Filter lauft nicht oder fordert kein Wasser

Ursache Lösung
Fehlende Stromzufuhr Netzstecker einstecken
Kein Wasser im Filter	Filter ist nicht selbstansaugend! Startknopf betätigten und Filter mit Wasser füssen (5)
Rotor und/oder Achse schräg eingebaut, Achse gebrochen, Gummilager der Achse fehlen, Bajonettverschluss des Rotorgehäuses sitzt nicht korrekt	Auseinander bauen, prüfen, defekte Teile ersetzen und wieder zusammen bauen. Auf korrekten Sitz von Achse und Bajonettverschluss achten.
Rotor fehl bzw. ist durch Kieskörner, Schneckengehäuse blockiert oder Rotor defekt	Rotorgähuse reinigen, intakten Rotor einsetzen

Filterleistung hat stark nachgelassen

Ursache Lösung
Einer oder weitere Absperrhebel am Pumpenkopf nicht in Stellung „OPEN"	Hebelstellung prüfen und korrigieren
Schlauchanschlussblock verschmutzt	Schläuche abnehmen und Schlauchanschlussblock in eingebautem Zustand und Absperrhebeln in Stellung „OPEN" mit passender Bürste reinigen
Schläuche geknicht etc.	Schlauchinstallation auf Knicke, Verengungen etc. überprüfen.
Ansaugkorb verstopt Ansaugkorb reinigen
Schläuche verschmutzt durch Ablagerungen Schläuche mit Reinigungsbürste säubern
Filtermassen stark verschmutzt Filtermassen (beson ders Vorfiltermasse) reinigen.
Filtermassen in Netzbeutel gefüllt	Biologische Langzeitfiltermedien, wie JBL MicroMec, JBL SintoMec etc., nicht in engmaschige Netzbeutel füssen. Für spezielle Problemlösungen nur Original CristalProfi Filtermassen mit zugehöriger Schaumstoffbrand verwenden (Abschnitt D).
Filtermassen nicht richtig gereinigt	Filtermassen aus den Filterkörben entnehmer und reinigen.
Falsche Filtermassen verwendet	Feine Filtermassen, wie Watte, nur lose in die Filterkorbe füssen, damit Wasserfluss nicht behindert wird.
Pumpe verschmutzt	Pumpenkammer, Rotor und Abdeckung mit Reinigungsbürste (Fachhandel) reinigen (10)
Wasser zirkuliert nicht richtig Startvorgang wiederholen (5)
Rotor und/oder Achse schräg eingebaut, Achse gebrochen, Gummilager der Achse fehlen, Bajonettverschluss des Rotorgehäuses sitzt nicht korrekt	Auseinander bauen, prüfen, defekte Teile ersetzen und wieder zusammen bauen. Auf korrekten Sitz von Achse und Bajonettverschluss achten.
Zu viel Zubehr am Schlauchsystem montiert	Zubehr (z. B. UV-C-Klärer etc.) reduziert den Wasserfluss. Zubehr entfernen bzw. über eigenen Wasserkreislauf betreiben.

Luft im Filter

Ursache Lösung
Verbindungsstelle des Telescoprohres liegt oberhalb des Wasserspiegels	Beim Teilwasserwechsel Wasser nur bis ca. 5 cm über Verbindungsstelle absaugen. Anderenfalls Netzsteckerziehen.
Filter ist zu hoch platziert	Die Obergkante des Pumpenkopfes sollte mindestens 20 cm unterhalb des Wasserspiegels liegen, je mehresto better.
Schlauchinstallation undcht und saugt Luft	Alle Verbindungen auf Dichtigkeit und korrekten Sitz prufen
Luftausströmerstein zu nahe am Ansaugrohr	Bei zusätzlicher Luftversorgung über eine Membranpumpe auf ausreichenden Abstand des Ausströmersteins zum Ansaugrohr achten.
Schläuche an „IN" und „OUT" vertauscht Schläuche	korrekt anschließen
Hoher FleeBwiderstand durch verschmutzte oder im Netzbeutel befindliche Filtermassen	Filtermassen reinigen und biologische Langzeitfiltermassen (JBL MicroMec, JBL SintoMec) nicht in engmaschige Netzbeutel füssen. Für spezielle Problemlösungen nur Original CristalProfi Filtermassen mit zugehörigem Schaumstofffrand verwenden (Abschnitt D).

Absperrhebel am Pumpenkopf schwergängig

Ursache Lösung
Dichtungen gleiten nicht mehr	Schlauchanschlussblock ausbauen (7) und die Abspperrkugeln mit handelsüblichen Silikonöl einsprühen. Schlauchanschlussblock wieder einbauen und Abspperrhebel eineige Male hin- und herbewegen.

Fische tot und/oder Wasser trüb

Ursache Lösung
Nitritvergifting durch zu schllen Wechsel von „alt“ auf „neu“. Reinigungsbakterien mit altem Filter entsorgt.	Alten und neuen Filter zunächst 2 Wochen parallel am gleichen Aquarium betreiben oder 1/3 des alten Filtermaterials in neuen Filter übernehmen. Niemals gleichzeitig auch noch eine „Generalreinigung“ im Aquarium vornehmen!

Filtermassen für Problemlösungen (erhaltlich im Fachhandel)

12 Filtermassen mit Schaumstoffrand

Die nachfolgend genannten Filtermassen-Sets sind nach einem neuartigen Zweistufen-prinzip aufgebaut, das speziell auf die JBL CristalProfi Filter der e-Serie abgestimm ist. Sie bestehen aus einer Kernzone und einer Randzone. Die Kernzone wird von relativ feinkörnigen Spezialfiltermassen eingenommen, die einen engmaschigen Netzbeutel erfordern. Die Randzone besteht aus mittelporigem Schaumstoff. So werden die Spezialfiltermassen langsam durchströmt für optimale Wirksamkeit und gleichzeitig wird durch den Rand aus mittelporigem Schaumstoff der Gesamtwasserfluss im Filter möglichst weniger gebremst. Jedes Set ist in Höhe und Volumen bereits auf einen Filterkorb der JBL CristalProfi e-Serie abgestimmt.

JBL CarboMec Pad Set mit Hochleistungsaktivkohle. Entfernt Medikamentenrückstände, Wasserverfärbungen und hochmolekulare Verunreinigungen aus Süß- und Meerwasser. Nahezu keine Erhöhung von Leitwert und Phosphatgehalt im Wasser.

JBL PhosEx ultra Pad Lös Algenprobleme durch zuverlüssige Entfernung von Phosphat. Verhindert bzw. beseitigt unerwünsches Algenwachstum durch Entzug des Hauptnährstoffes Phosphat aus Süß- und Meerwasser.

JBL NitratEx Pad Set mit Nitratentferner

Entfernt Nitrat im Süßwasser. Verhindert bzw. beseitigt unerwänschtes Algenwachstum durch zuverlösige Entführung des Nährstoffes Nitrat im Süßwasser. Austauscherharz, das mit Kochsalz regeneriert werden kann.

JBL ClearMec Pad Schadstoffentferner für kristallklares Wasser ohne Algenprobleme Eine Mischung aus Tonkugeln und Spezialharzen entwickelte die Schadstoffe Phosphat, Nitrat und Nitrit im Süßwasser und beegt so unerwänschtem Algenwachstum vor. Die Tonkugeln begünstigen die Ansiedelung von Reinigungsbakterien und fördern zusätzlich den biologischen Schadstoffabbau. Es entsteht kristallklares und gesundes Wasser.

13 Filtermassen ohne Schaumstofftrand:

Die nachfolgend genommen Filtermassen bremsen kaum den Wasserfluss im Filter und benötigen deshalb keinen Rand aus Schaumstoff. Die Menge ist ebenfalls möglich auf einen Filterkorb der JBL CristalProfi e-Serie abgestimmt.

JBL MicroMec Hochleistungs-Biofilterkugeln

JBL MicroMec ist ein hochporöses Biofiltermaterial aus gesintertem Glas, das durch seine besondere Oberflächen- und Porenstruktur die Ansiedelung nützlicher Reinigungsbakterien extrem fordert. So wird ein effektiver biologischer Abbau von Schadstoffen erhölicht. Es eignet sich deshalb besonderss gut zur intensiven biologischen Langzeitfilterung im Süß-und Meerwasseraquarium.

JBL CerMec Keramikringe

Mechanisches Filtermaterial, das jeder durch Ansiedelung von Reinigungsbakterien auch biologisch wirkt. Durch die Form als Ringe dient es vor alle dem zu den Wasserfluss in alle Richtungen zu leiten und so eine optimale Durchströmung des Filters zu gewährleisten.

JBL TorMec Aktivtorpfellets für natürliches Tropenwasser

JBL TorMec Pellets werden aus zwei Torfkomponenten mit entsprechlichem Huminstoff gehalt verpresst. So entsteht eine schnelle Anfangswirkung und eine wohl dosierte Langzeitwirkung. JBL TorMec senkt durch seinen hohen Gehalt an Huminstoffen die Karbonathärte und den pH-Wert. Wirkt algenvorbeugend durch eine leichte Einfarbung des Wassers, die bestimmte Teile des Lichtspektrums Herausfiltert, wie in tatsächlichen Tropengewässern.

Garantie

Dem Endabnehmer与此些 JBL-Gerätes leisten wir eine erweiterte Garantie von 4 Jahren ab Kaufdatum.

Die Garantie erstreckt sich auf Montage- und Materialfehler. Verschleibteile, wie Dichtringe, Pumpenkreisel und Achse sowie Schäden durch äußere Einflüsse und unsachgemäß Behandlung sind von der Garantie ausgeschlossen. Die Garantieleistung erfolgt nach unserer Wahl durch Austausch oder Reparatur der mangelhaffen Teile.

Weitere Garantieansprüche bestehen nicht, insbesondere wird, soweit gesetzlich zulässig, keine Haftung für Folgeschäden übernommen, die durch diesen Gerät entstehen. Im Garantiefall wenden Sie sich an ihren Zoofachhändler oder schicken das Gerät ausreichend frankiert mit gültigem Kaufbeleg an uns ein.*

• Im Garantiefallitte ausgefüllt einsenden an:

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen, Germany

Gerät: JBL CristalProfi e401 greenline JBL CristalProfi e701 greenline JBL CristalProfi e901 greenline JBL CristalProfi e1501 greenline JBL CristalProfi e1901 greenline

Serien-Nr

Kaufdatum: / / (bitten unbedingt Kaufbeleg beilegen, den Sie mit dem Gerät wieder zugruck erhalten)

Grund der Beanstandung:

Platz fur Kaufbeleg:

Datum: Unterschrift:

Dear Customer,

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen, Germany

Appliance: JBL CristalProfi e401 greenline

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen, Allemagne

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen, Allemagne

Aparaat: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfi e1501 greenline

JBL CristalProfi e1901 greenline

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen

Apparecchio: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfi e1501 greenline

JBL CristalProfi e1901 greenline

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen, Germany

Apparat: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfi e1501 greenline

JBL CristalProfi e1901 greenline

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen

Aparelho: JBL CristalProfi e401 greenline

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen

Keszülk: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfi e1501 greenline

JBL CristalProfi e1901 greenline

Sorozatszám

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, DE - 67141 Neuhofen

prístroj: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfe1501 greenline

JBL CristalProfi e1901 greenline

□

□

□

□

□

c.serie:

• • / - - / - -

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen

Urzadzenie: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfi e1501 greenline

JBL CristalProfi e1901 greenline

Nr seriii

Data zakupu: (_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

JBL GmbH & Co. KG, Abt. Service, Wattstr. 4, D-67141 Neuhofen, Germany

Пибор: JBL CristalProfi e401 greenline

JBL CristalProfi e701 greenline

JBL CristalProfi e901 greenline

JBL CristalProfi e1501 greenline

JBL CristalProfi e1901 greenline

MecTo dIa KaccOBoro YeKa:

CepnHbN No

Даразнокун: / / -
