MODE D'EMPLOI MegaView 50 MARMITEK

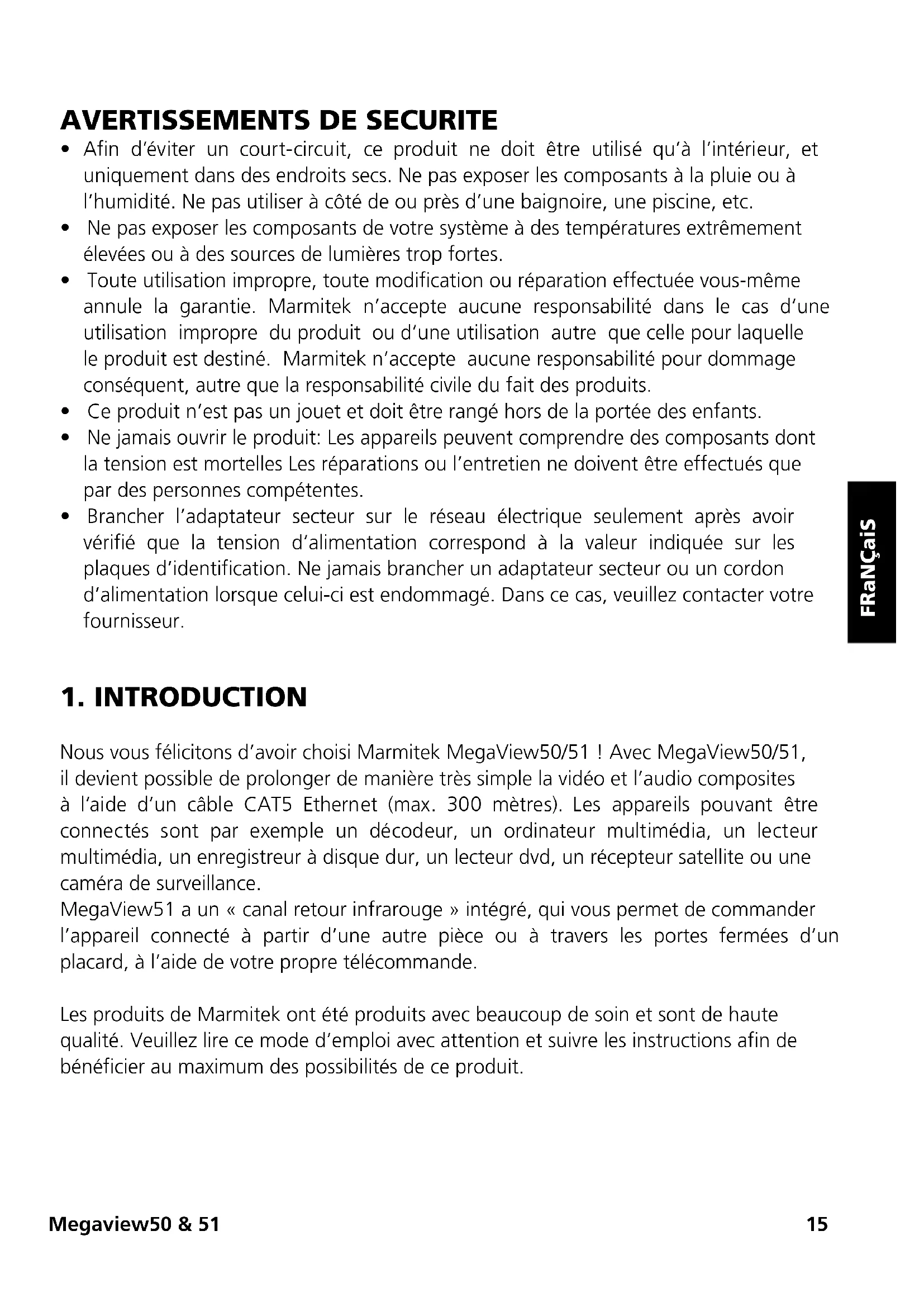

• Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.

• Ne pas exposer les composants de votre système à des températures extrêmement élevées ou à des sources de lumières trop fortes.

• Toute utilisation impropre, toute modification ou réparation effectuée vous-même annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage conséquent, autre que la responsabilité civile du fait des produits.

• Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.

• Ne jamais ouvrir le produit: Les appareils peuvent comprendre des composants dont la tension est mortelles Les réparations ou l’entretien ne doivent être effectués que par des personnes compétentes.

• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification. Ne jamais brancher un adaptateur secteur ou un cordon d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

Nous vous félicitons d’avoir choisi Marmitek MegaView50/51 ! Avec MegaView50/51, il devient possible de prolonger de manière très simple la vidéo et l’audio composites à l’aide d’un câble CAT5 Ethernet (max. 300 mètres). Les appareils pouvant être connectés sont par exemple un décodeur, un ordinateur multimédia, un lecteur multimédia, un enregistreur à disque dur, un lecteur dvd, un récepteur satellite ou une caméra de surveillance. MegaView51 a un « canal retour infrarouge » intégré, qui vous permet de commander l’appareil connecté à partir d’une autre pièce ou à travers les portes fermées d’un placard, à l’aide de votre propre télécommande. Les produits de Marmitek ont été produits avec beaucoup de soin et sont de haute qualité. Veuillez lire ce mode d’emploi avec attention et suivre les instructions afin de bénéficier au maximum des possibilités de ce produit.16 © MaRMiTeK

2. CONTENU DE L’EMBALLAGE

MegaView50 MegaView51 1x émetteur (Audio/Video Transmitter) 1x émetteur (Audio/Video Transmitter) 1x récepteur (Audio/Video Receiver) 1x récepteur (Audio/Video Receiver) 1x guide utilisateur 1x récepteur à infrarouge (IR) 1x câble d’extension IR de 2 LED 1x adaptateur secteur 1x guide utilisateur

3. EXIGENCES CÂBLE CAT5E

• câble UTP-, FTP- ou STP

• connexion RJ-45 selon la norme EIA/TIA T568B Au lieu d’un câble CAT5 on peut utiliser un câble CAT6 (de meilleure qualité).

Pour vérifier le bon fonctionnement du système, il est conseillé de tester d’abord l’installation comme vous avez prévue cette dernière. A cette fin, connectez tout comme décrit ci-dessous mais ne collez ou vissez pas encore les composantes.

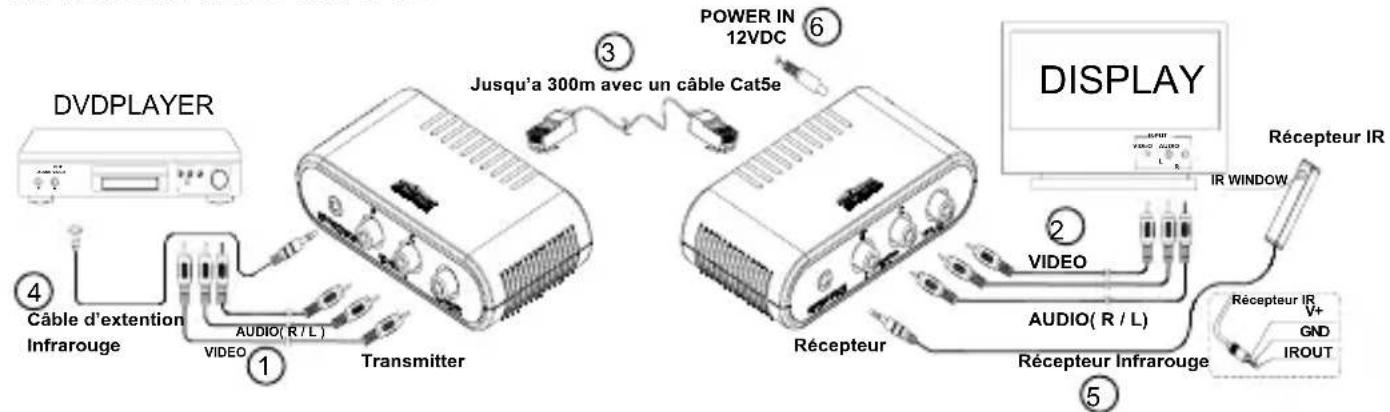

1. Débranchez tous les appareils A/V avant de les connecter.

2. Connectez l’appareil A/V (par exemple le décodeur ou l’ordinateur multimédia) au

« IN » audio & vidéo de l’émetteur MegaView50/51 (Audio/Video Transmitter) [1] à l’aide d’un câble RCA (non fourni). AUDIO VIDEO

Récepteur IR Récepteur Récepteur Infrarouge 12VDC POWER IN Jusqu’a 300m avec un câble Cat5e

3. Connectez le récepteur MegaView50/51 (Audio/Video Receiver) à votre appareil

de reproduction [2] (par exemple TV ou projecteur) à l’aide d’un câble RCA (non fourni). Harmonisez les couleurs des fiches mâles et femelles. Donc rouge sur rouge, blanc sur blanc, jaune sur jaune.

4. Utilisez un câble Ethernet CAT5 (non fourni) pour connecter l’émetteur au récepteur

de MegaView50/51 [3]. INSTALLATION IR (INFRAROUGE) RETOUR (uniquement pour MEGAVIEW 51)

1. Placez l’émetteur MegaView51 (Audio/Video Transmitter) dans un endroit accessible

derrière ou à côté de vos appareils A/V et près d’une prise. Tenez compte de la longueur du câble des LED IR et faites attention à l’accessibilité des connexions.

2. Branchez le câble d’extension IR nécessaire (avec les 2 LED IR) [4] sur l’émetteur

MegaView51 (Audio/Video Transmitter).

• Du film autocollant est fourni avec les LED IR. Il vous permet de fixer les LED IR sur la fenêtre IR de votre appareil A/V.

• Testez la position et le fonctionnement des LED IR avant de les fixer définitivement sur la fenêtre IR de votre appareil A/V.

• Si vous souhaitez commander un autre appareil en plus de votre appareil A/V (dont vous transmettez le signal), vous pouvez utiliser le second LED IR.

• Si vous n’utilisez qu’un seul des deux LED IR, n’utilisez pas le second LED IR. Ne l’enlevez jamais du câble d’extension !

3. Maintenant, raccordez le récepteur IR [5] au récepteur MegaView51 (Audio/Video

• Installez le récepteur IR fourni de telle manière qu’il est visible pour votre télécommande à infrarouge et se trouve le plus éloigné possible d’éventuelles sources de brouillage, comme la lumière du soleil, les néons, les lampes à économie d’énergie etc. L’indicateur infrarouge LED du récepteur IR s’allume ou clignote s’il reçoit le signal infrarouge. Utilisez cet indicateur LED pour installer le récepteur IR dans le lieu présentant le moins de brouillage (l’indicateur LED ne s’allume pas ou peu si le signal n’est pas ou peu reçu).

• L’installation est possible pratiquement partout, grâce à la bande autocollante fournie. Expérimentez pour trouver l’endroit idéal avant de coller définitivement le récepteur IR.

• Note : sur certaines surfaces, la bande autocollante peut causer des décolorations ou laisser des restes de colle quand vous l’enlevez.

4. Connectez l’adaptateur secteur [6] sur la connexion « POWER » du récepteur

MegaView51 (Audio/Video Receiver) et sur une prise murale.18 © MaRMiTeK

1. Allumez l’appareil A/V connecté (par exemple le décodeur ou l’ordinateur

2. Allumez l’appareil de reproduction (par exemple TV ou projecteur) et sélectionnez

la source. En général, vous appuyez sur « 0 », « A/V » ou « EXT » de votre télécommande pour la sélectionner.

3. L’image de l’appareil A/V s’affiche immédiatement.

4. A l’aide de MegaView51, vous pourrez commander l’appareil connecté à partir de

cette pièce avec votre propre télécommande, en l’orientant sur le récepteur IR.

6. FOIRE AUX QUESTIONS

Image et son sont mauvais ou absents

• Vérifiez que tous les câbles sont connectés correctement.

• Vérifiez si l’appareil A/V est allumé.

• Utilisez uniquement le câble CAT5 comme spécifié en chapitre 3. Exigences.

• Vérifiez si le câble CAT5 réalise la connexion (pas de cassures).

• Vérifiez si RJ-45 est connectée selon la norme EIA/TIA T568B Voir annexe page 39

• Assurez-vous que la longueur maximale du câble n’est pas dépassée.

• Vérifiez si les câbles RCA sont connectés sur les couleurs correspondantes de l’appareil A/V, l’écran et la MegaView50/51.

• Évitez d’installer votre système près de sources RF (appareils sans fils). Signal IR retour mauvais ou absent (MegaView 51)

• Le récepteur IR incorporé ou externe a une sensibilité de réception d’environ 10 mètres à un angle de 90 degrés. La portée dépend également de la télécommande utilisée. L’indicateur LED de réception IR du récepteur IR s’allumera à la réception d’un signal IR.

• Vérifiez si l’adaptateur secteur est raccordé à l’émetteur MegaView51 (Audio/Video Transmitter).

• Assurez-vous que le récepteur IR et le câble d’extension IR sont correctement connectés et complètement insérés dans les prises.

• Assurez-vous que les LED du câble d’extension sont collés exactement sur le capteur IR de l’appareil A/V, il s’agit d’être très précis. La position exacte est facile à trouver en l’éclairant avec une torche. Vous avez d’autres questions ? Allez sur le site www.marmitek.com.19 Megaview50 & 51 FRaNÇaiS

7. CARACTÉRISTIQUES TECHNIQUES

MegaView50 MegaView51 Audio/Vidéo Bande passante Vidéo : 6MHz 6MHz Bande passante Audio : 20Hz à 20kHz 20Hz à 20kHz Impédance Vidéo : 75 ohm 75 ohm Impédance Audio : 600 ohm 600 ohm Max. entrée Audio/Vidéo : 1.1 Vp-p 1.1 Vp-p Longueur max. câble CAT5e: 300m 300m Émetteur (Audio/Video Transmitter) Entrée A/V : RCA (1xVidéo, 1xAudio) RCA (1xVidéo, 1xAudio) Connexion LED IR : - 1x 3,5mm jack Dimensions : 106x61x29mm 106x61x29mm Poids : 79g 84g Récepteur (Audio/Video Receiver) Sortie AV : RCA (1xVidéo, 1xAudio) RCA (1xVidéo, 1xAudio) Récepteur IR : - 1x 3,5mm jack Alimentation : - 100-240VAC/ 50Hz, 12VC 500mA Dimensions : 106x61x29mm 106x61x29mm Poids : 79g 84g Récepteur IR Fréquence : - 30-100 KHz Portée récepteur IR : - env. 10m Longueur du câble : - 2m Récepteur IR : - Indicateur réception LED Angle de réception IR : - 90º (+45º/-45º à partir du centre) Dimensions: - 51x10x8mm Câble d’extension IR Connexion : - 3,5mm jack LED IR : - 2x IR LED Longueur du câble : - 3m Spécifications peuvent être modifiées sans préavis.20 © MaRMiTeK

8. DISPONIBLE EN OPTION

Télécommande additionnelle Si vous voulez manier vos appareils depuis plusieurs emplacements de la maison, ou si vous ne voulez utiliser qu’une seule télécommande pour tous vos appareils A/V, choisissez-en une de la série complète de télécommandes universelles de Marmitek ; EasyControl ou EasyTouch. Celles-ci remplacent presque toutes les télécommandes que vous utilisez actuellement. Vous trouverez des renseignements additionnels concernant ces télécommandes universelles sur le site www.marmitek.com. Raccorder plusieurs appareils Voulez-vous raccorder plusieurs appareils A/V ? Avec la série Marmitek Connect vous raccordez avec un seul câble tous les appareils en maintenant la qualité. Vous trouverez des renseignements additionnels concernant cet appareillage sur le site www.marmitek.com. Informations environnementales pour les clients de l’Union européenne La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce matériel ainsi que tout autre matériel électrique ou électronique par les moyens de collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales. L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.21 Megaview50 & 51 eSPañOL
