BEDIENUNGSANLEITUNG MegaView 50 MARMITEK

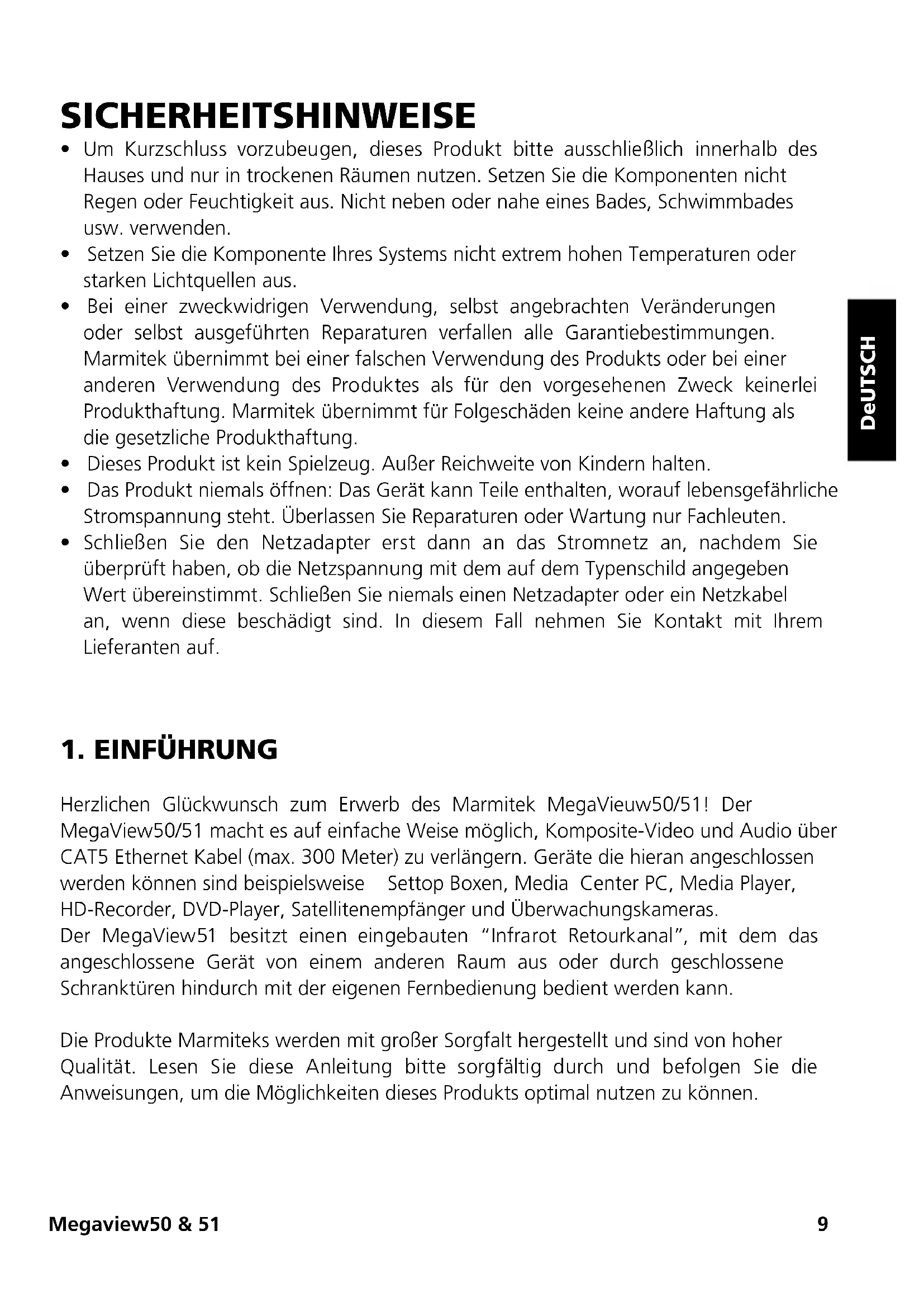

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.

• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.

• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

Herzlichen Glückwunsch zum Erwerb des Marmitek MegaVieuw50/51! Der MegaView50/51 macht es auf einfache Weise möglich, Komposite-Video und Audio über CAT5 Ethernet Kabel (max. 300 Meter) zu verlängern. Geräte die hieran angeschlossen werden können sind beispielsweise Settop Boxen, Media Center PC, Media Player, HD-Recorder, DVD-Player, Satellitenempfänger und Überwachungskameras. Der MegaView51 besitzt einen eingebauten “Infrarot Retourkanal”, mit dem das angeschlossene Gerät von einem anderen Raum aus oder durch geschlossene Schranktüren hindurch mit der eigenen Fernbedienung bedient werden kann. Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.10 © MaRMiTeK

2. VERPACKUNGSINHALT

MegaView50 MegaView51 1x Sender (Audio/Video Transmitter) 1x Sender (Audio/Video Transmitter) 1x Empfänger (Audio/Video Receiver) 1x Empfänger (Audio/Video Receiver) 1 x Gebrauchsanleitung 1x Infrarot-Empfänger 1 Infrarot Verlängerungskabel mit 2 LED 1 x Speisungsadapter 1 x Gebrauchsanleitung

3. ANFORDERUNGEN CAT5E KABEL

• UTP-, FTP- oder STP- Kabel

• 24AWG oder niedriger

• RJ-45 Anschluss gemäß der EIA/TIA T568B Norm Anstatt eines CAT5 Kabels kann auch ein CAT6 Kabel verwendet werden (dieses ist von besserer Qualität).

Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante Aufstellung zunächst auszuprobieren. Schließen Sie dazu alles wie nachstehend umschrieben an, kleben oder schrauben Sie die Komponenten jedoch noch nicht fest.

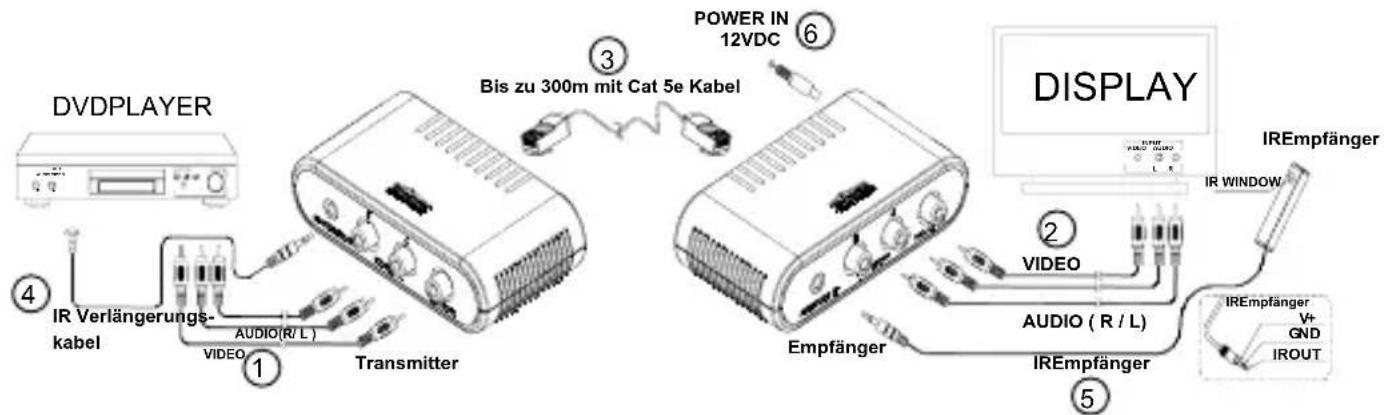

1. Schalten Sie, bevor Sie mit dem Anschließen beginnen, sämtliche A/V-Geräte aus.

2. Schließen Sie das A/V Gerät (beispielsweise Settop Box oder Media Center PC)

mithilfe eines Cinch-Kabels (nicht im Lieferumfang enthalten) an den Audio und Video IN des MegaView50/51 Senders (Audio/Video Transmitter) [1] an. AUDIO VIDEO

IREmpfänger Empfänger IREmpfänger 12VDC POWER IN Bis zu 300m mit Cat 5e Kabel

3. Schließen Sie den MegaView50-51 Empfänger (Audio/Video Receiver) mithilfe

eines Cinch-Kabels (nicht im Lieferumfang enthalten) an Ihr Wiedergabegerät [2] (beispielsweise TV oder Projektor an. Achten Sie darauf, dass die Farben der Stecker und der Eingangsbuchsen miteinander korrespondieren. Also rot zu rot, weiß zu weiß und gelb zu gelb.

4. Verwenden Sie ein CAT5 Ethernet-Kabel (nicht im Lieferumfang enthalten) um den

Sender und den Empfänger des MegaView50/51 miteinander zu verbinden [3]. INSTALLATION IR (INFRAROT) RETOUR (nur beim MEGAVIEW51)

1. Stellen Sie den MegaView51 Sender (Audio/Video Transmitter) an einen erreichbaren

Ort hinter oder neben Ihren A/V Geräten und nahe einer Steckdose. Berücksichtigen Sie die Kabellänge der IR LED und achten Sie darauf, dass die Anschlüsse zugänglich bleiben.

2. Schließen Sie das benötigte IR-Verlängerungskabel (mit den 2 IR LED) [4] an den

MegaView51 Sender (Audio/Video Transmitter) an.

• Zu den IR LED ist selbstklebende Folie mitgeliefert. Hiermit können Sie die IR LED an das IR Fenster Ihres A/V Geräts anbringen.

• Testen Sie die Position und die Betriebsfähigkeit der IR LED, bevor Sie diese definitiv an das IR Fenster Ihres A/V Geräts festkleben.

• Möchten Sie zusätzlich zu Ihrem A/V Gerät (dessen Signal Sie weiterleiten) noch ein weiteres Gerät bedienen, so können Sie dazu die zweite IR LED verwenden.

• Benötigen Sie nur eines der zwei IR LED, lassen Sie die zweite IR LED dann ungebraucht. Entfernen Sie diese niemals vom Verlängerungskabel!

3. Schließen Sie nun den IR Empfänger [5] an den MegaView51 Empfänger (Audio/

• Stellen Sie den mitgelieferten IR Empfänger in Sichtweite Ihrer Infrarot- Fernbedienung auf und sorgen Sie für möglichst wenig Störquellen in der Umgebung wie direkt einfallendes Sonnenlicht, TL Beleuchtung, Sparlampen usw.. Die Infrarot LED Anzeige im IR Empfänger leuchtet auf oder blinkt, wenn diese Infrarotstrahlung empfängt. Verwenden Sie diese LED Anzeige, um IR Empfänger an einer nahezu störungsfreien Stelle anzubringen (LED wird nicht oder kaum ansprechen wenn diese kein Signal empfängt).

• Der mitgelieferte selbstklebende Streifen ermöglicht Anbringung an nahezu allen Stellen. Experimentieren Sie mit der richtigen Stelle, bevor Sie den IR Empfänger definitiv festkleben.

• Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine Verfärbung verursachen oder bei Entfernung Klebereste hinterlassen.

4. Schließen Sie den Speisungsadapter [6] an den “POWER” Anschluss des

MegaView51 Empfängers an (Audio/Video Receiver) und stecken Sie den Adapter in eine Steckdose.12 © MaRMiTeK

1. Schalten Sie das angeschlossene A/V Gerät ein (z.B. Settop Box oder Media Center PC).

2. Schalten Sie das Wiedergabegerät ein (z.B. Fernseher oder Projektor) und wählen

Sie den richtigen Eingang. Zumeist müssen Sie dazu die 0, die A/V oder die EXT Taste Ihrer Fernbedienung drücken.

3. Sie empfangen vom angeschlossenen A/V Gerät sofort Bild.

4. Mit dem MegaView 51 können Sie nun auch das angeschlossene Gerät von diesem

Zimmer aus mit Ihrer eigenen Fernbedienung bedienen, indem Sie diese auf den IR Empfänger richten.

6. HÄUGIG GESTELLTE FRAGEN

Bild und Ton schlecht oder gar nicht anwesend

• Überprüfen Sie, ob alle Kabel richtig angeschlossen sind.

• Überprüfen Sie, ob das A/V Gerät eingeschaltet ist.

• Verwenden Sie, wie in Kapitel 3, Anforderungen, erläutert, nur CAT5 Kabel.

• Prüfen Sie, ob das CAT5 Kabel eine gute Verbindung herstellt (keine Bruchstellen).

• Prüfen Sie, ob der RJ-45 Anschluss gemäß der EIA/TIA T568B Norm angeschlossen ist. Siehe Anlage Seite 39

• Überschreiben Sie die maximale Kabellänge nicht.

• Prüfen Sie ob Cinch-Kabel am A/V Gerät, Bildschirm und MegaView50/51 mit den richtigen Farben angeschlossen sind.

• Installieren Sie Ihr System möglichst nicht nahe RF Quellen (drahtlose Geräte). Schlechtes (oder kein) Infrarot- Retoursignal (MegaView 51)

• Sowohl der Einbau- wie der Aufbau- IR-Empfänger besitzt eine Signalempfindlichkeit von ca. 10 Metern bei einem Öffnungswinkel von 90 Grad. Der Bereich hängt zudem von der verwendeten Fernbedienung ab. Die IR LED Anzeige im IR Empfänger wird bei dem Empfang eines IR Signals aufleuchten.

• Überprüfen Sie, ob der Speisungsadapter an den MegaView51 Sender (Audio/Video Transmitter) angeschlossen ist.

• Prüfen Sie, ob der IR-Empfänger und das IR-Verlängerungskabel richtig angeschlossen und vollständig eingestöpselt sind.

• Die LED des IR Verlängerungskabels müssen präzise auf den Infrarotsensor des A/ V Geräts geklebt werden; das erfordert große Genauigkeit. Die genaue Position finden Sie, indem Sie mit einer Taschenlampe darauf scheinen. Sie haben noch Fragen, die in den obigen Beispielen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com13 Megaview50 & 51 DeUTSCH

MegaView50 MegaView51 Audio/Video Bandbreite Video: 6 MHz. 6 MHz. Bandbreite Audio: 20 Hz bis 20 kHz 20 Hz bis 20 kHz Impedanz Video: 75 Ohm 75 Ohm Impedanz Audio: 600 Ohm 600 Ohm Max. Input Audio/Video: 1.1 Vp-p 1.1 Vp-p Max. CAT5e Kabellänge: 300 Meter 300 Meter Sender (Audio/Video Transmitter) A/V Eingang: RCA (1x Video, 2 x Audio) RCA (1x Video, 2 x Audio) IR LED Anschluss: - 1x 3.5mm Klinkenbuchse Maße: 106 x 61 x 29 mm 106 x 61 x 29 mm Gewicht: 79g 84g Empfänger (Audio/Video Receiver) A/V Ausgang: RCA (1x Video, 2 x Audio) RCA (1x Video, 2 x Audio) IR Empfänger: - 1x 3.5mm Klinkenbuchse Speisung: - 100-240VAC/50Hz, 12VC 500mA Maße: 106 x 61 x 29 mm 106 x 61 x 29 mm Gewicht: 79g 84 g IR Empfänger Frequenzbereich: - 30-100 KHz IR Empfänger Reichweite: - ± 10 Meter Kabellänge: - 2 Meter IR Empfänger: - Empfang LED Anzeige IR Empfang Winkel: - 90º (+45º/-45º ab Mitte) Maße: - 51x10x8mm IR Verlängerungskabel Anschluss: - 3,5mm Klinkenbuchse IR LED: - 2x IR LED Kabellänge: - 3 Meter Spezifikationen können ohne vorhergehende Mitteilung geändert werden.14 © MaRMiTeK

8. OPTIONAL ERHÄLTLICH

Extra Fernbedienung Wenn Sie Ihre Geräte gerne an verschiedenen Orten im Haus bedienen, oder nur noch eine Fernbedienung für all Ihre A/V Geräte verwenden möchten, entscheiden Sie sich dann für eine Universal-Fernbedienung aus der kompletten Marmitek Serie; der EasyControl oder EasyTouch. Diese ersetzen nahezu alle derzeit von Ihnen verwendeten Fernbedienungen. Weitere Infos über diese so genannten Universal-Fernbedienungen finden Sie unter op www.marmitek.com. Mehrere Geräte anschließen Sie möchten mehrere A/V Geräte anschließen? Mit der Marmitek Connect Serie schließen Sie, ohne jeglichen Qualitätsverlust, mit nur einem Kabel Ihre gesamten Geräte an. Weitere Infos zu diesem so genannten Switchgear finden sie unter www. marmitek.com. Umweltinformation für Kunden innerhalb der Europäischen Union Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.15 Megaview50 & 51 FRaNÇaiS
