MANUAL DE USUARIO MegaView 50 MARMITEK

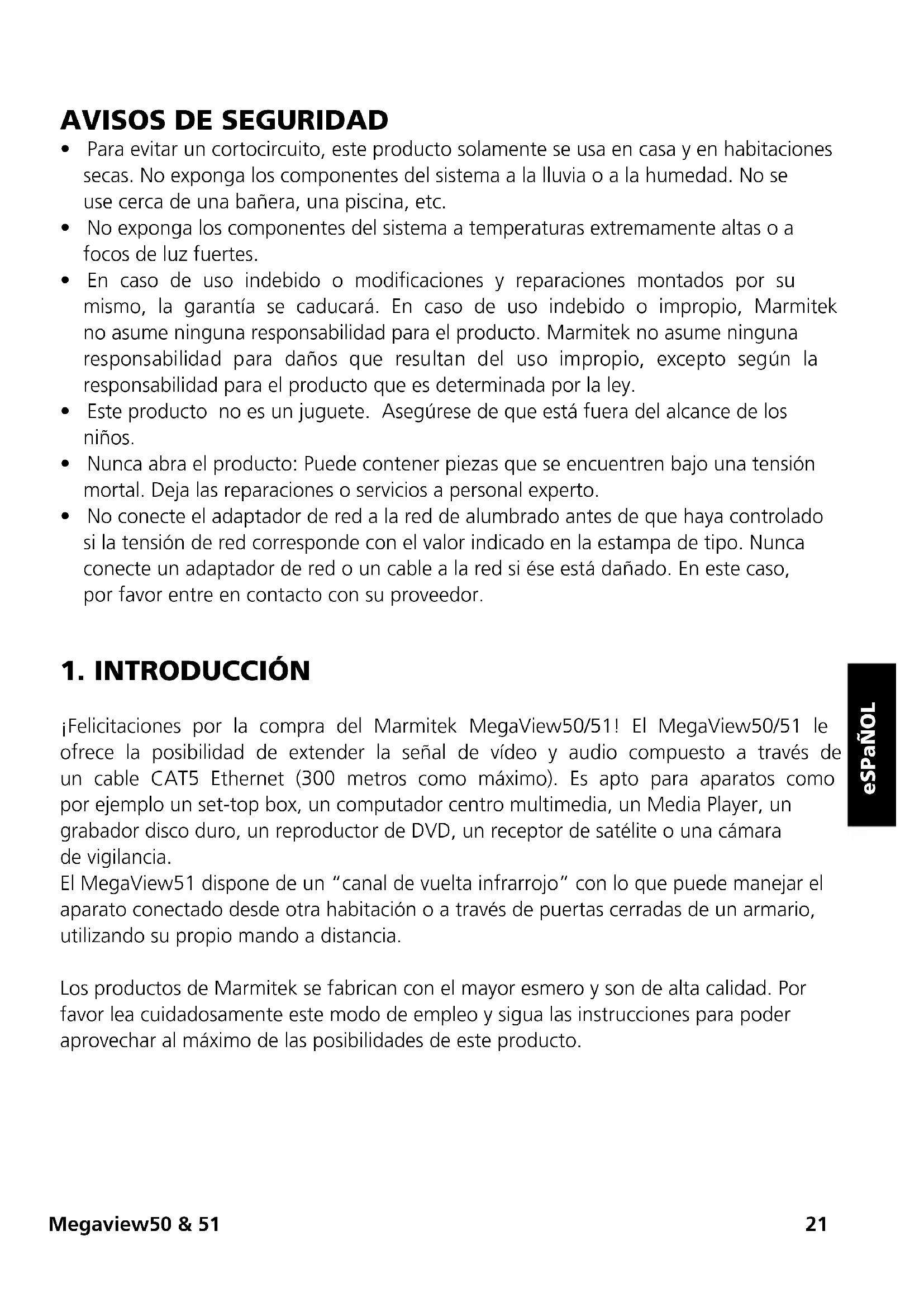

• Para evitar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistema a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.

• No exponga los componentes del sistema a temperaturas extremamente altas o a focos de luz fuertes.

• En caso de uso indebido o modificaciones y reparaciones montados por su mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna responsabilidad para daños que resultan del uso impropio, excepto según la responsabilidad para el producto que es determinada por la ley.

• Este producto no es un juguete. Asegúrese de que está fuera del alcance de los niños.

• Nunca abra el producto: Puede contener piezas que se encuentren bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.

• No conecte el adaptador de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptador de red o un cable a la red si ése está dañado. En este caso, por favor entre en contacto con su proveedor.

¡Felicitaciones por la compra del Marmitek MegaView50/51! El MegaView50/51 le ofrece la posibilidad de extender la señal de vídeo y audio compuesto a través de un cable CAT5 Ethernet (300 metros como máximo). Es apto para aparatos como por ejemplo un set-top box, un computador centro multimedia, un Media Player, un grabador disco duro, un reproductor de DVD, un receptor de satélite o una cámara de vigilancia. El MegaView51 dispone de un “canal de vuelta infrarrojo” con lo que puede manejar el aparato conectado desde otra habitación o a través de puertas cerradas de un armario, utilizando su propio mando a distancia. Los productos de Marmitek se fabrican con el mayor esmero y son de alta calidad. Por favor lea cuidadosamente este modo de empleo y sigua las instrucciones para poder aprovechar al máximo de las posibilidades de este producto.22 © MaRMiTeK

• conexión RJ-45 según el estándar EIA/TIA T568B En lugar de un cable CAT5e también puede aplicarse un cable CAT6 (es de calidad más alta).

Es conveniente probar la colocación de los componentes y el funcionamiento correcto del sistema. Conecte los componentes como descrito más abajo sin atornillarlos o pegarlos definitivamente.

1. Apague todos los aparatos A/V antes de empezar.

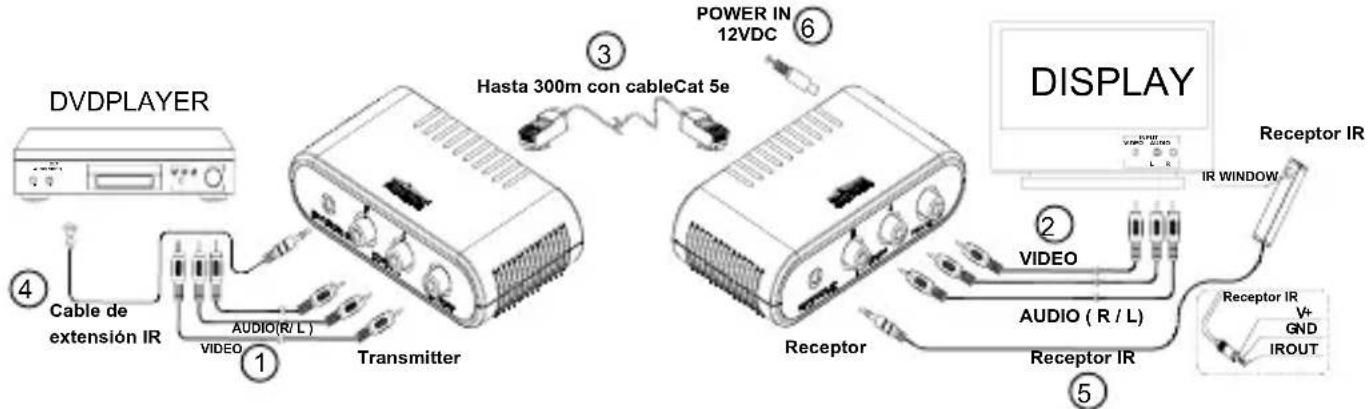

de reproducción [2] (p.e. televisor o proyector) utilizando un cable RCA (no suministrado). Los colores de las clavijas y los colores de los enchufes han de corresponder: rojo a rojo, blanco a blanco y amarillo a amarillo.

4. Utilice un cable CAT5 Ethernet (no suministrado) para conectar el transmisor al

receptor del MegaView50/51 [3]. INSTALACIÓN DEL CANAL DE VUELTA IR (INFRARROJO) (solamente el MEGAVIEW51)

1. Coloque el transmisor del MegaView51 (Audio/Video Transmitter) en un sitio bien

accesible detrás de o al lado de los aparatos A/V y cerca de un enchufe. Preste atención a la longitud del cable de los LED IR y a la accesibilidad de las conexiones.

2. Enchufe el cable de extensión IR (con dos LED) [4] en el transmisor del MegaView51

(Audio/Video Transmitter).

• Los LED IR pueden fijarse en la ventanilla infrarroja del aparato A/V con la lámina autoadhesiva suministrada.

• Pruebe la posición y el funcionamiento correctos de los LED antes de pegarlos definitivamente en la ventanilla infrarroja del aparato A/V.

• Si quiere manejar otro aparato (al lado del aparato de lo que se transmite la señal), puede utilizar el segundo LED IR.

• Si solamente utilice uno de los dos LED, ¡no quite nunca el segundo LED del cable de extensión!

• Coloque el receptor IR suministrado de manera que sea visible para el mando a distancia infrarrojo y tan lejos posible de eventuales fuentes de interferencia, como p.e. luz solar directa, iluminación fluorescente, bombillas de bajo consumo etc. El LED IR de indicación resplandecerá o parpadeará cuando el receptor recibe una señal infrarroja. Utilice este LED de indicación para colocar el receptor IR en un sitio con baja interferencia (el LED de indicación no resplandecerá o casi no resplandecerá cuando no recibe ninguna señal).

• Con la lámina autoadhesiva el LED puede colocarse en casi qualquier lugar. Busque el lugar perfecto antes de fijar definitivamente el recepetor IR.

• ¡Atención! La lámina autoadhesiva puede causar decoloraciones o dejar restos de pegamento en ciertas superficies.

5. Conecte el adaptador de alimentación [6] al enchufe “POWER” del receptor del

2. Encienda el aparato de reproducción (p.e. televisor o proyector) y seleccione la

entrada correcta. En la mayoría de los casos ha de pulsar tecla númerica “0”, el botón “A/V” o el botón “EXT” del mando a distancia.

3. Recibirá directamente la imagen del aparato A/V conectado.

4. Con el MegaView51 puede también manejar el aparato conectado desde la

habitación en la que se encuentre por simplemente dirigir el mando a distancia hacía el receptor IR.

6. PREGUNTAS FRECUENTES

Imagen o sonido malo o no imagen o sonido

• Controle si todos los cables están orrectamente conectados.

• Controle si el aparato A/V está encendido.

• Solamente utilice un cable CAT5 de la manera especificada en capítulo 3. Exigencias.

• Controle si el cable CAT5 establece una buena conexión (no roturas).

• Controle si el RJ-45 está conectado según el estandar EIA/TIA T568B. Vea apéndice p. 39.

• No se debe rebasar la longitud máxima del cable.

• Controle si los cables RCA en el aparato A/V, en la pantalla y en el MegaView50/51 están conectados a los colores correctos.

• Instale el sistema tan lejos posible de fuentes RF (aparatos inalámbricos). Señal de vuelta infrarroja mala o no señal de vuelta infrarroja (MegaView 51)

• Tanto el receptor IR a empotrar como el receptor IR a encorporar tienen una sensibilidad de recepción de más o menos 10 metros y un ángulo apertura de 90 grados. El alcance también depende del mando a distancia empleado. El LED de indicación en el receptor IR resplandecerá cuando recibe una señal infrarroja.

• Controle si el adaptador de alimentación está conectado al transmisor del MegaView51 (Audio/Video Transmitter).

• Asegúrese que el receptor IR y el cable de extensión IR están correctamente conectados y completamente enchufados.

• Asegúrese que los LED del cable de extensión IR están pegados precisamente en el sensor infrarrojo del aparato A/V. Puede determinar la posición exacta por iluminar el sensor con una linterna. ¿Tiene otras preguntas? Vea también www.marmitek.com.25 Megaview50 & 51 eSPañOL

MegaView50 MegaView51 Audio/Video Amplitud de la banda Video: 6MHz 6MHz Amplitud de la banda Audio: 20Hz a 20kHz 20 Hz a 20 kHz Impedancia Video: 75 ohm 75 ohm Impedancia Audio: 600 ohm 600 ohm Input máximo Audio/Video: 1,1 Vp-p 1,1 Vp-p Longitud máxima del cable CAT5e: 300m 300 m Transmisor (Audio/Video Transmitter) Entrada A/V: RCA (1xVideo, 2xAudio) RCA (1xVideo, 2xAudio) Conexión LED IR: - 1x 3,5mm jack plug Dimensiones: 106x61x29mm 106x61x29mm Peso: 79g 84g Receptor (Audio/Video Receiver) Salida A/V: RCA (1xVideo, 2xAudio) RCA (1xVideo, 2xAudio) Receptor IR: - 1x 3,5mm jack plug Alimentación: - 100-240VAC/50Hz, 12VC 500mA Dimensiones: 106x61x29mm 106x61x29mm Peso: 79g 84g Receptor IR Alcance de frecuencia: - 30-100KHz Alcance de recepción IR: - ± 10m Longitud de cable: - 2m Receptor IR: - LED de indicación de recepción Ángulo de recepción IR: - 90º (+45º/-45º de centro) Dimensiones: - 51x10x8mm Cable de extensión IR Conexión: - 3,5mm jack plug LED IR: - 2x LED IR Longitud del cable: - 3m Las especificaciones pueden modificarse sin previo aviso.26 © MaRMiTeK
