MANUALE UTENTE MegaView 50 MARMITEK

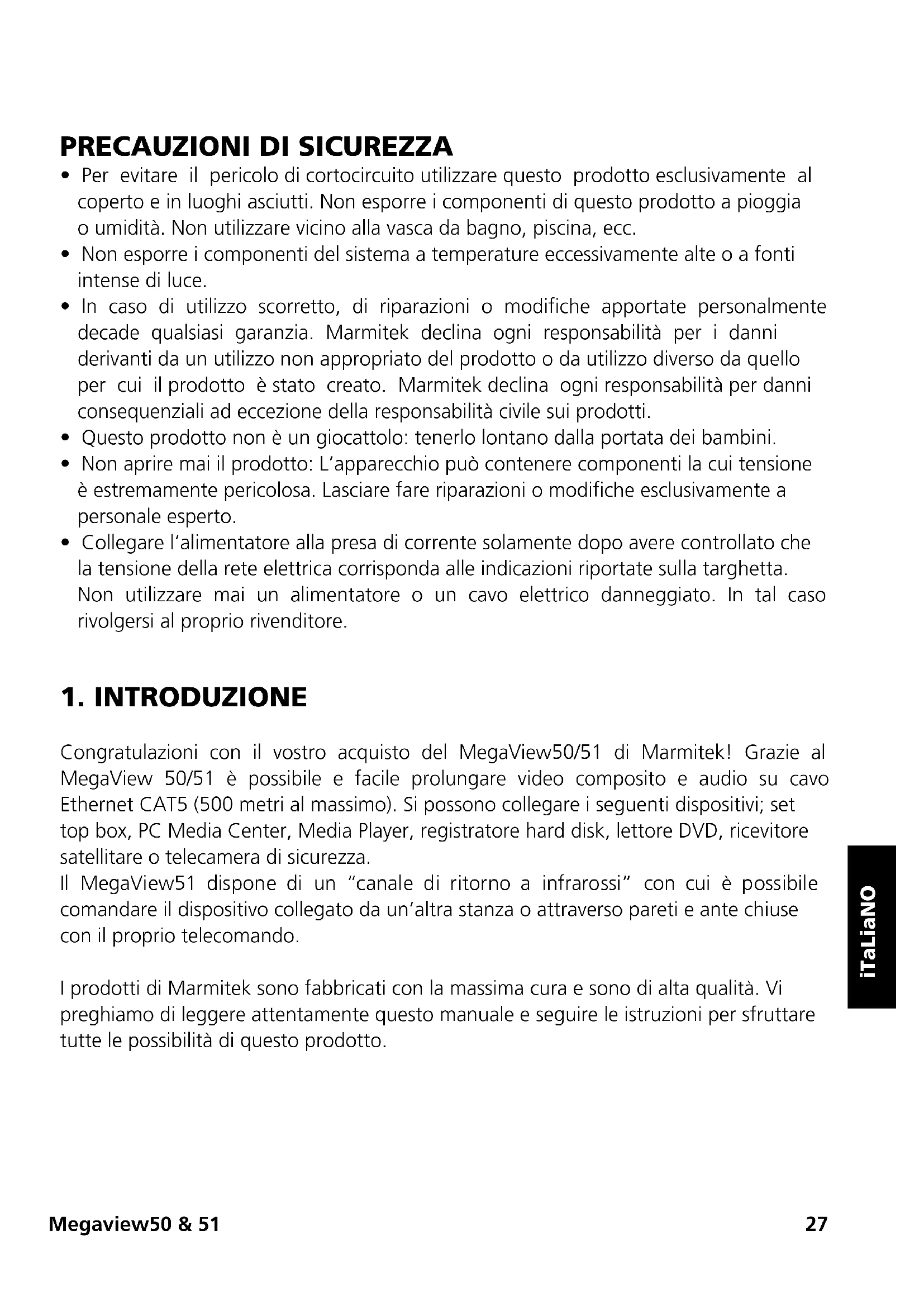

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti del sistema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni consequenziali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
• Non aprire mai il prodotto: L'apparecchio può contenere componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o modifiche esclusivamente a personale esperto.
• Collegare l'alimentatore alla presa di corrente solamente dopo avere controllato che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulazioni con il vostro acquisto del MegaView50/51 di Marmitek! Grazie al MegaView 50/51 è possibile e facile prolungare video composito e audio su cavo Ethernet CAT5 (500 metri al massimo). Si possono collegare i seguenti dispositivi; set top box, PC Media Center, Media Player, registratore hard disk, lettore DVD, ricevitore satellitare o telecamera di sicurezza.

Il MegaView51 dispone di un “canale di ritorno a infrarossi” con cui è possibile comandare il dispositivo collegato da un’altra stanza o attraverso pareti e ante chiuse con il proprio telecomando.

I prodotti di Marmitek sono fabbricati con la massima cura e sono di alta qualità. Vi preghiamo di leggere attentamente questo manuale e seguire le istruzioni per sfruttare tutte le possibilità di questo prodotto.

2. CONTENUTO DELL'IMBALLAGGIO

1x trasmettitore (Audio/Video Transmitter) 1x trasmettitore (Audio/Video Transmitter)
1x ricevitore (Audio/Video Transmitter) 1x ricevitore (Audio/Video Transmitter)
1x istruzioni per l'uso 1x ricevitore a infrarossi
1x cavo di prolunga IR con 2 LED IR
1x adattatore di alimentazione
1x istruzioni per l'uso

3. REQUISITI CAVO CAT5E

• cavo UTP, FTP o STP
• 24AWG o inferiore
- "Solid twisted pair" (coppie di conduttori 'solid core' twistate)
• 100 ohm a 1MHz
- connessione RJ-45 conforme alla norma EIA/TIA T568B

Invece del cavo CAT5 si può anche usare il cavo CAT6 (è di migliore qualità).

4. INSTALLAZIONE

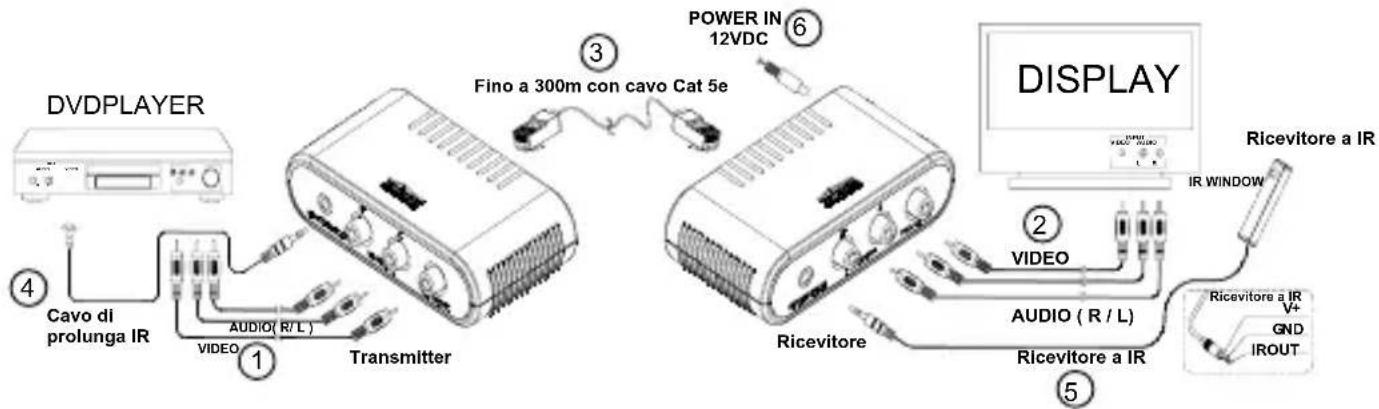

DVDPLAYER Cavo di prolunga IR 1 VIDEO 2 AUDIO (R/L) 3 Fino a 300m con cavo Cat 5e 4 Transmitter 5 Ricevitore 6 POWER IN 12VDC DISPLAY Ricevitore a IR IR WINDOW Ricevitore a IR GND IROUT Ricevitore a IR V+ V+

Per controllare il buon funzionamento del sistema si raccomanda di prima testare il vostro sistema pianificato. Per questo si deve collegare tutto come descritto qui sotto, ma i componenti non devono ancora essere incollati o avvitati.

1. Disinserire tutti i dispositivi A/V prima che si cominci il collegamento.

2. Collegare il dispositivo A/V (per esempio set top box o PC Media Center) all'ingresso Audio e Video del trasmettitore MegaView 50/51 (Audio/Video Transmitter) [1] tramite un cavo RCA (non fornito in dotazione).

3. Collegare il ricevitore MegaView50/51 (Audio/Video Receiver) al vostro dispositivo di riproduzione [2] (per esempio TV o proiettore) tramite un cavo RCA (non fornito in dotazione).

Assicurarsi che i colori delle spine e dei bus d'ingresso coincidano. Vuol dire rosso con rosso, bianco con bianco e giallo con giallo.

1. Usare un cavo Ethernet CAT5 (non fornito in dotazione) per il collegamento del trasmettitore al ricevitore del MegaView50/51 [3].

INSTALLAZIONE RITORNO IR (A INFRAROSSI) (solo per il modello MEGAVIEW51)

1. Sistemare il trasmettitore MegaView51 (Audio/Video Transmitter) in un luogo accessibile dietro o accanto ai vostri dispositivi A/V e vicino.Tener conto della lunghezza del cavo dei LED IR (a infrarossi) ed assicurarsi che le connessioni rimangano accessibili.
2. Infilare il cavo di prolunga IR (con i due LED IR) [4] nel trasmettitore MegaView51 (Audio/Video Transmitter).
3. In dotazione ai LED IR è fornito un foglio autoadesivo. Con questo foglio si possono attaccare i LED IR sulla finestra IR del vostro dispositivo A/V.
4. Provare la posizione e il funzionamento dei LED IR prima di attaccarli in modo definitivo sulla finestra IR del vostro dispositivo A/V.
5. Se si vuole comandare, oltre al vostro dispositivo AV (il cui segnale si trasferisce), un altro dispositivo, è possibile utilizzare il secondo LED IR.
6. Se si usa solo uno dei due LED IR, non usare il secondo LED IR. Non rimuoverlo mai dal cavo di prolunga!
7. Ora collegare il ricevitore IR [5] al ricevitore MegaView51 (Audio/Video Receiver).
8. Sistemare il ricevitore IR fornito in dotazione di modo che sia visibile per il vostro telecomando a infrarossi e lontano da eventuali fonti di disturbo come la luce solare diretta, l'illuminazione al neon, le lampade a risparmio energetico, etc. L'indicatore infrarossi a LED nel ricevitore IR si accenderà o lampeggerà nel caso che riceva la radiazione a infrarossi. Usare quest'indicatore infrarossi a LED per sistemare il ricevitore IR nel luogo più adatto (cioè senza disturbi; l'indicatore a LED non o quasi non si accende quando non riceve un segnale).
9. Installazione possibile in quasi ogni luogo, grazie al nastro autoadesivo fornito in dotazione. Prima di fissare in modo definitivo il ricevitore IR, provare il luogo d'installazione.
10. Attenzione! Il nastro adesivo può causare scolorimenti su determinate superfici o lasciare residui di colla in caso di rimozione.
11. Collegare l'adattatore di alimentazione [6] alla presa "POWER" del ricevitore MegaView51 (Audio/Video Receiver) e infilare l'adattatore in una presa di corrente.

5. USO

1. Accendere il dispositivo A/V (per esempio set top box o PC Media Center).
2. Accendere il dispositivo di riproduzione (per esempio TV o proiettore) e selezionare l'apposito ingresso. Normalmente questo si fa premendo il tasto 0, A/V o EXT del vostro telecomando.
3. Apparisce direttamente l'immagine del dispositivo A/V collegato.
4. Con il MegaView51 è ora anche possibile comandare il dispositivo collegato da questa stanza con il proprio telecomando puntandolo sul ricevitore IR.

6. DOMANDE FREQUENTI

Mancano l'immagine ed il suono o sono di cattiva qualità

• Controllare se tutti i cavi sono stati collegati correttamente.
• Controllare se il dispositivo A/V è acceso.
• Usare solo un cavo CAT5 come specificato nel capitolo 3 (Requisiti).
• Controllare se il collegamento con il cavo CAT5 è buono (senza rotture).
• Controllare se la connessione RJ-45 è stata collegata conforme alla norma EIA/TIA T568B. Vedere l'allegato pag. 39
  • Assicurarsi che non sarà superata la lunghezza di cavo massima.
• Controllare se i cavi RCA del dispositivo A/V, dello schermo e del MegaView50/51 sono stati collegati ai colori giusti.
  • Installare il vostro sistema lontano dalle fonti RF (dispositivi senza fili).

Manca il segnale di ritorno a infrarossi o è di cattiva qualità (MegaView 51)

• Sia il ricevitore IR interno che esterno ha una sensibilità di ricezione di circa 10 metri ad un angolo di 90 gradi. La portata dipende anche dal telecomando usato. L'indicatore di ricezione a LED nel ricevitore IR si accenderà quando riceve un segnale IR.
• Controllare se l'adattatore di alimentazione è stato collegato al trasmettitore MegaView51 (Audio/Video/Transmitter).
• Assicurarsi che il ricevitore IR ed il cavo di prolunga IR siano collegati nel modo giusto e che siano completamente infilati.
• Assicurarsi che i LED del cavo di prolunga IR siano attaccati esattamente sul sensore a infrarossi del dispositivo A/V, richiede precisione! È facile trovare la posizione esatta illuminandolo con una lampadina tascabile.

Avete domande che non sono state risposte qui sopra?

Visitare www.marmitek.com.

7. DATI TECNICI

Banda di frequenza Video: 6 MHz 6 MHz

Banda di frequenza Audio: 20 Hz fino a 20 kHz 20 Hz fino a 20 kHz

Impedanza Video: 75 ohm 75 ohm

Impedanza Audio: 600 ohm 600 ohm

Max. ingresso Audio/Video: 1.1 Vp-p 1.1 Vp-p

Max. lunghezza di cavo CAT5e 300 metri 300 metri

Trasmettitore (Audio/Video Transmitter)

Ingresso A/V:	RCA (1x Video, 2x Audio)	RCA (1x Video, 2x Audio)
Connessione LED IR:	-	1x 3.5mm connettore jack
Dimensioni:	106 x 61 x 29 mm	106 x 61 x 29 mm
Peso	79g	84g

Ricevitore (Audio/Video Receiver)

Uscita A/V:	RCA (1x Video, 2x Audio)	RCA (1x Video, 2x Audio)
Ricevitore IR:	-	1x 3.5mm connettore jack
Alimentazione:	-	100-240VAC/50Hz,12VC 500mA
Dimensioni:	106 x 61 x 29 mm	106 x 61 x 29 mm
Peso:	79g	84 g

Ricevitore IR

Banda di frequenza:	-	30-100 KHz
Portata ricezione IR:	-	± 10 metri
Lunghezza di cavo:	-	2 metri
Ricevitore IR:	-	Indicatore di ricezione a LED
Angolo ricezione IR:	-	90° (+45°/-45° dal centro)
Dimensioni:	-	51x10x8mm

Cavo di prolunga IR

Connessione:	-	3,5mm connettore jack
LED IR:	-	2x LED IR
Lunghezza di cavo:	-	3 metri

Le specifiche possono essere soggette a modifiche senza preavviso.

8. ACCESSORI

Telecomando addizionale

Se volete comandare le vostre apparecchiature da vari luoghi nella vostra casa, o se volete usare un solo telecomando per tutte le vostre apparecchiature A/V, scegliete un telecomando universale dalle serie complete di Marmitek; EasyControl o EasyTouch. Sostituiscono quasi ogni telecomando che usate ora. Per ulteriori informazioni su questi cosiddetti telecomandi universali consultare www.marmitek.com.

Collegare più apparecchiature

Volete collegare più apparecchiature A/V? Con la serie Connect di Marmitek collegate tutte le apparecchiature con un solo cavo, senza perdere qualità. Per ulteriori informazioni su questo cosiddetto 'switchgear' consultare www.marmitek.com.

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con questo simbolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito insieme ai normali rifi uti domestici.

È responsabilità del proprietario smaltire sia questi prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

Con ciò, Marmitek BV, dichiara che il MegaView50&51 è conforme ai requisiti essenziali ed altre disposizioni relative alla Direttiva:

DIRETTIVA 2004/108/CE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 15 dicembre 2004 concernente il ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Con ciò, Marmitek BV, dichiara che il MegaView51 è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva:

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad essere adoperato entro taluni limiti di tensione
